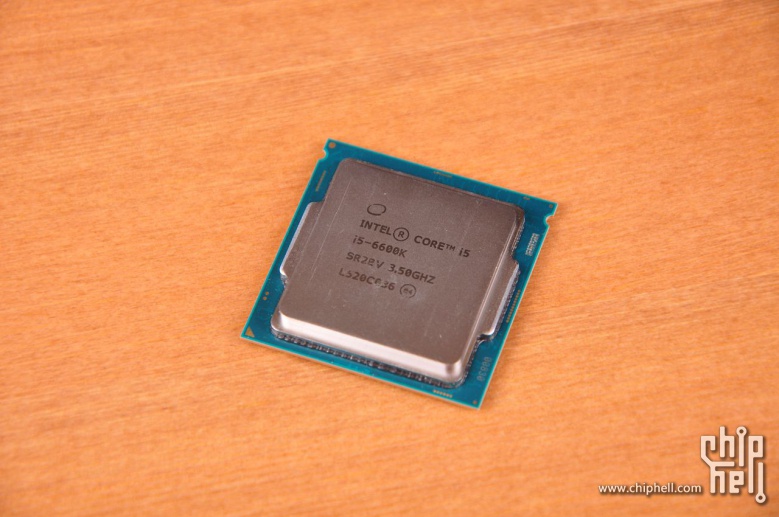

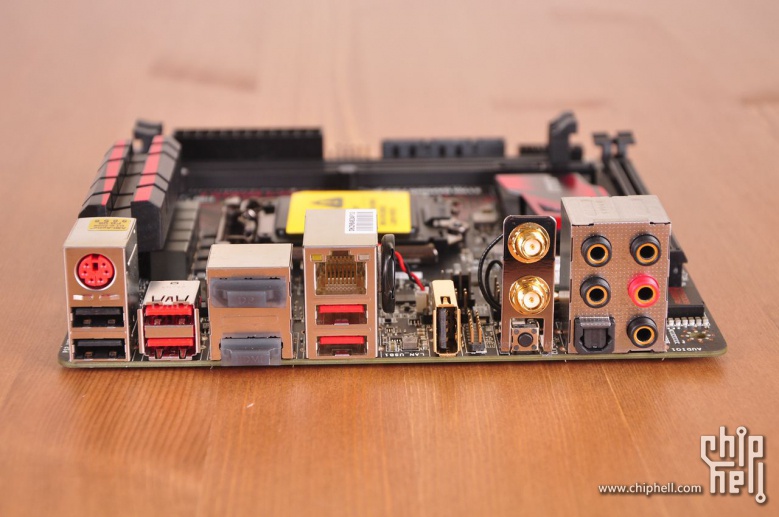

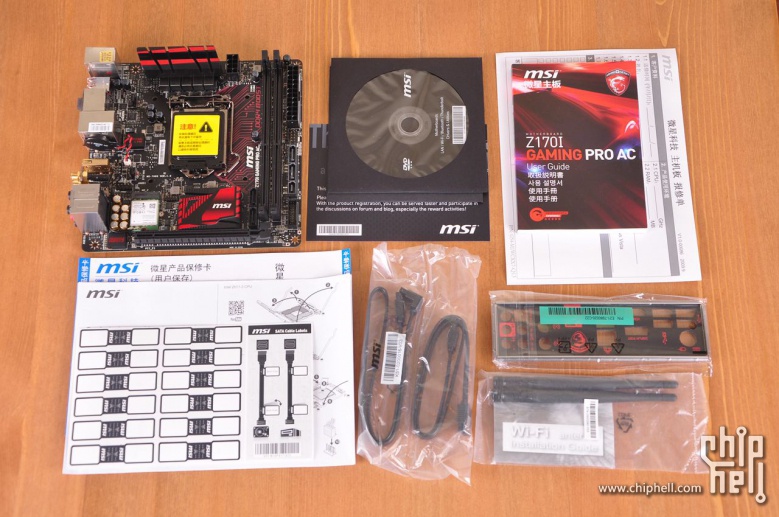

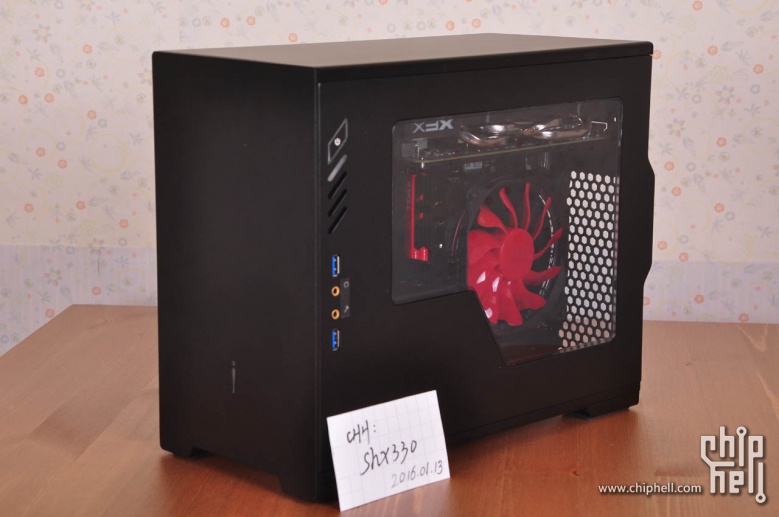

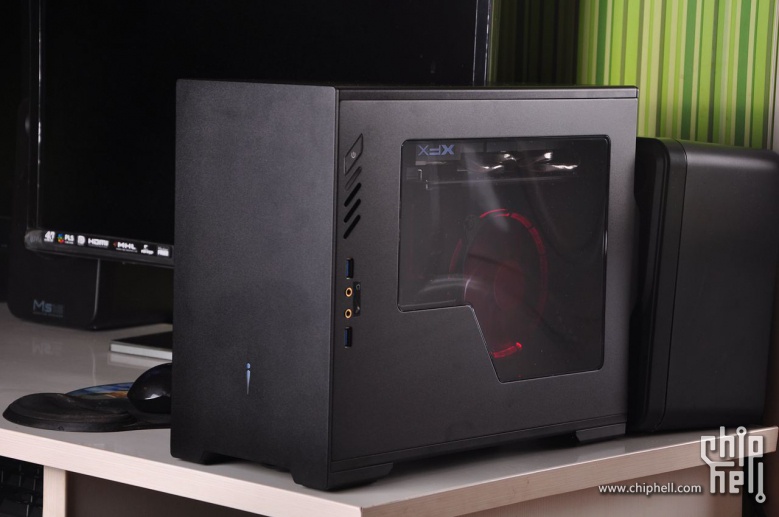

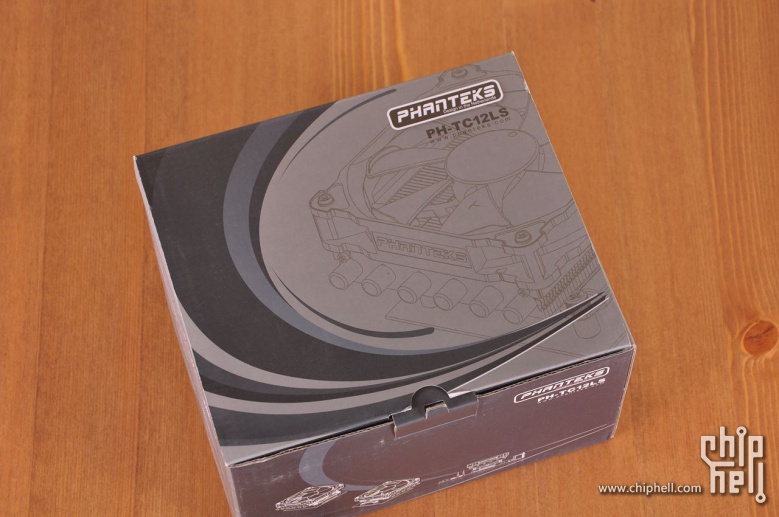

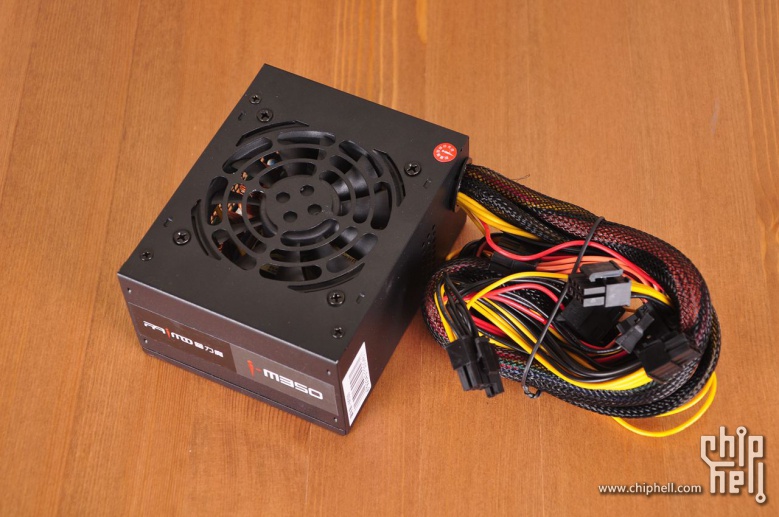

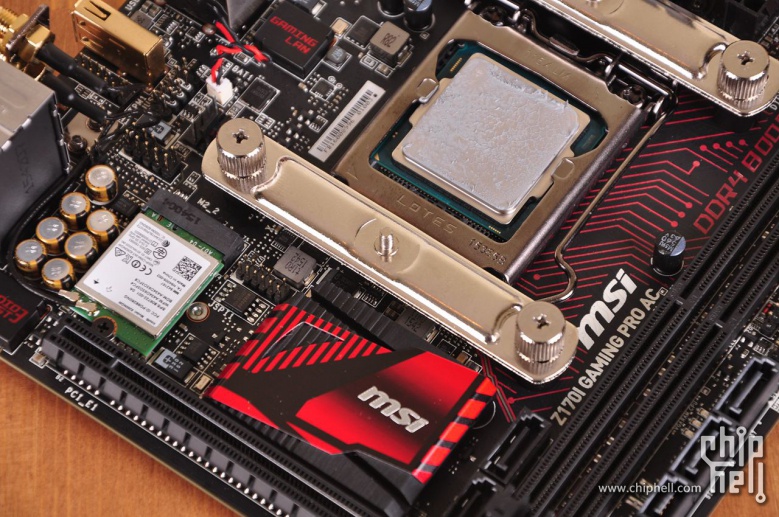

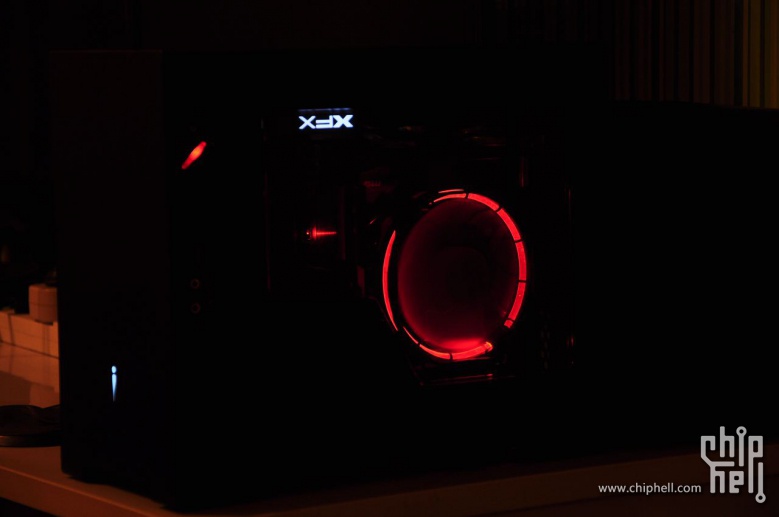

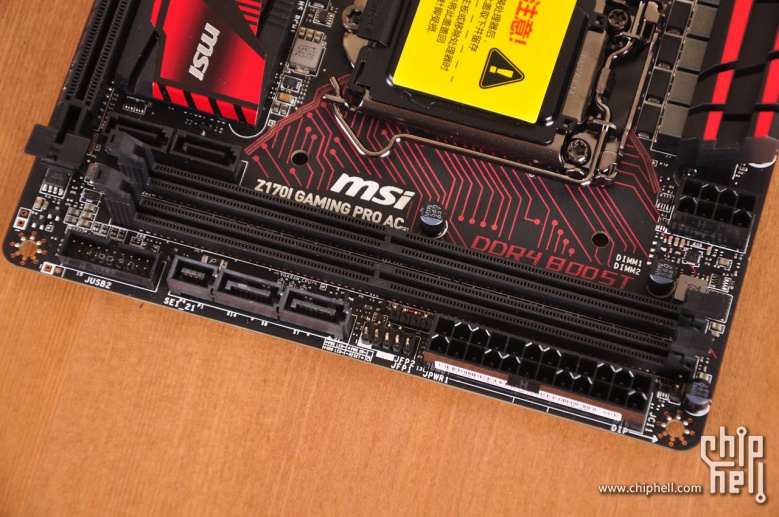

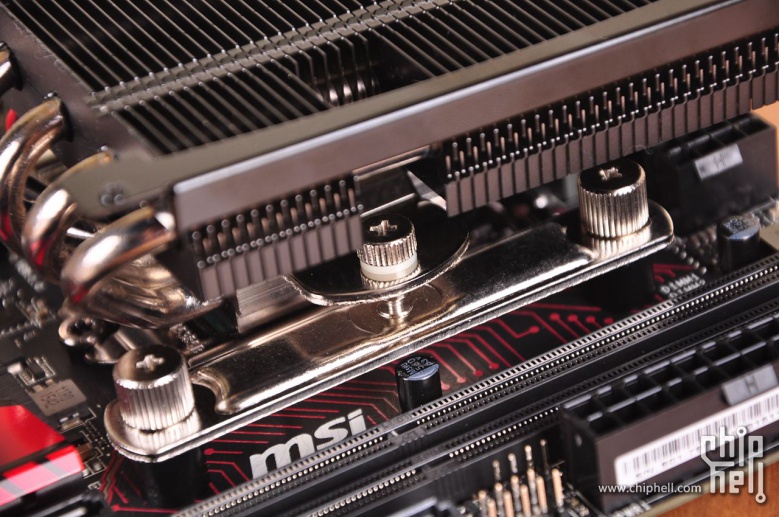

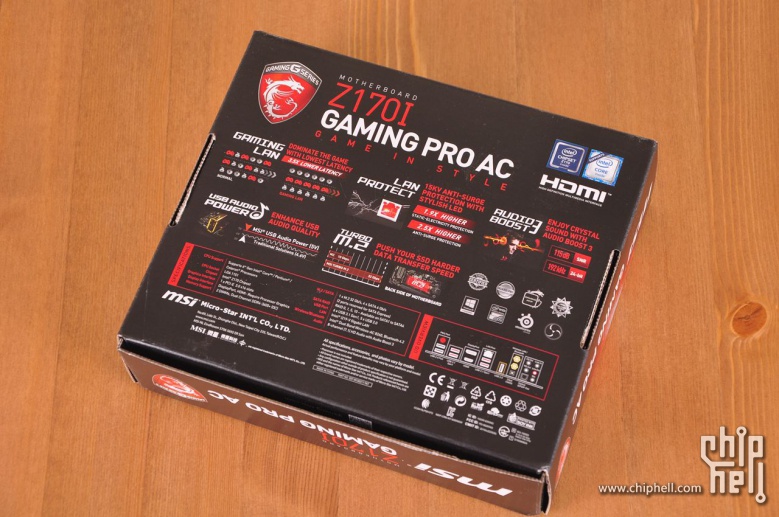

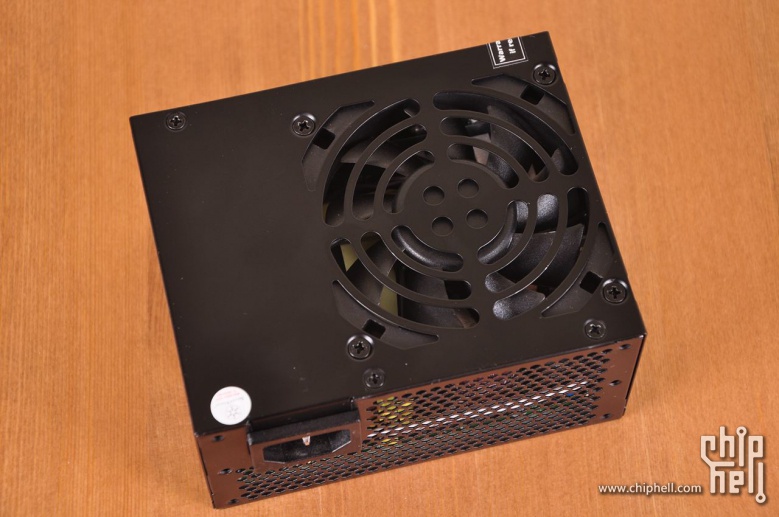

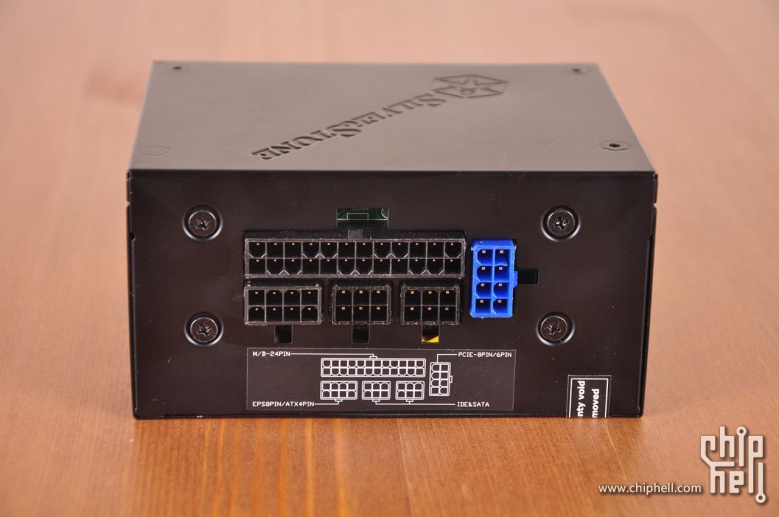

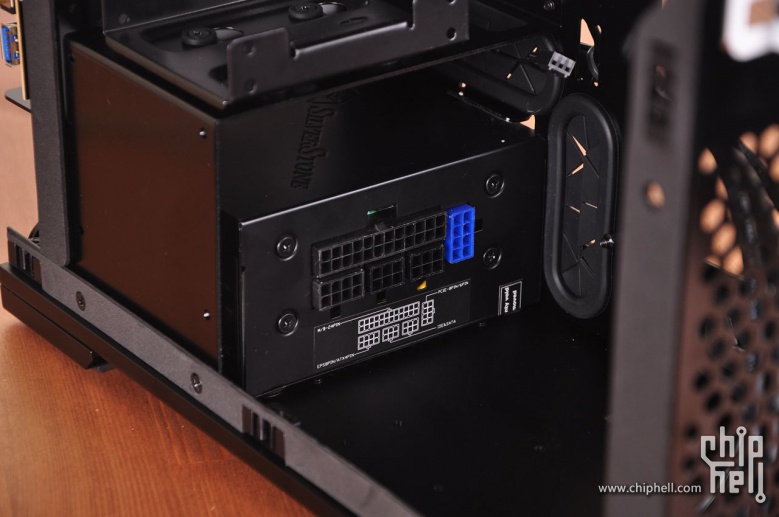

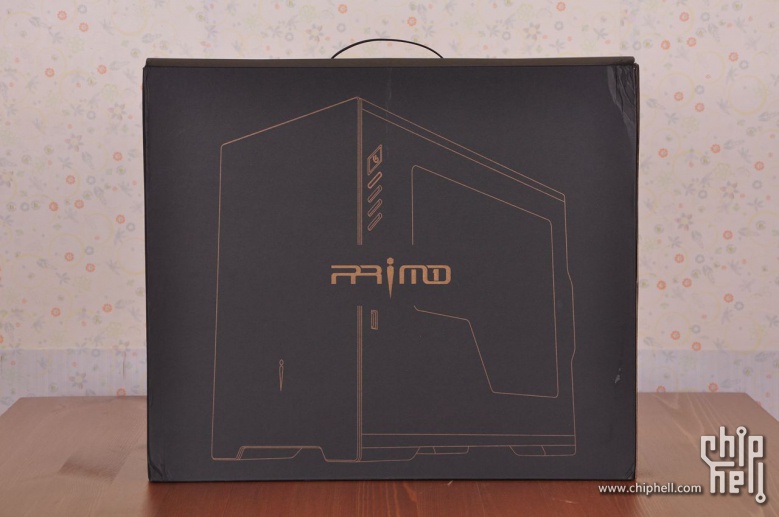

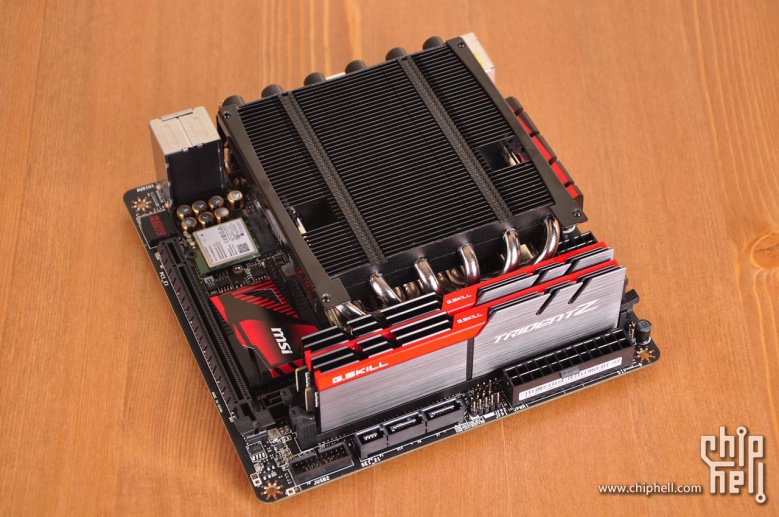

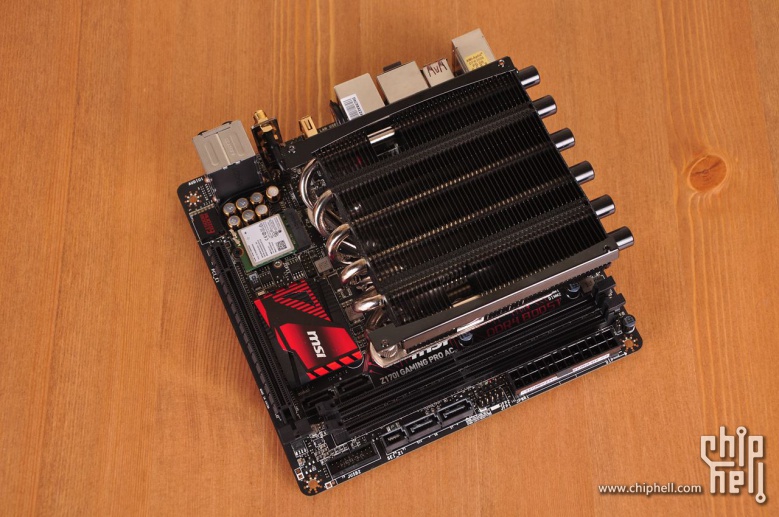

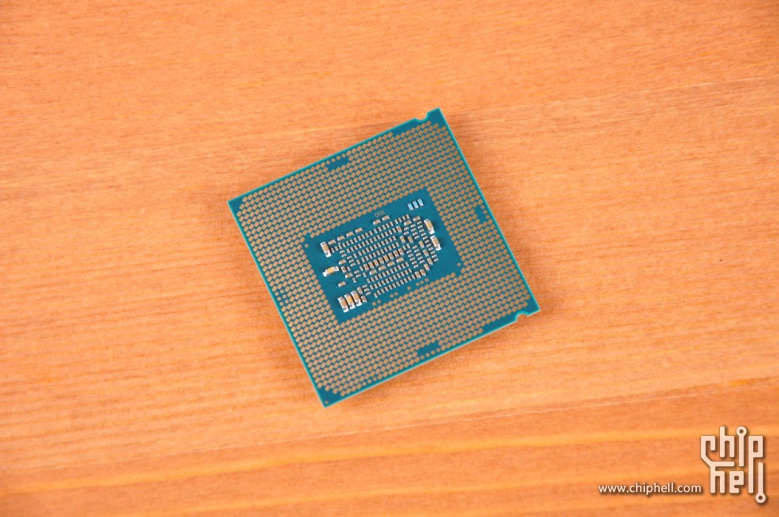

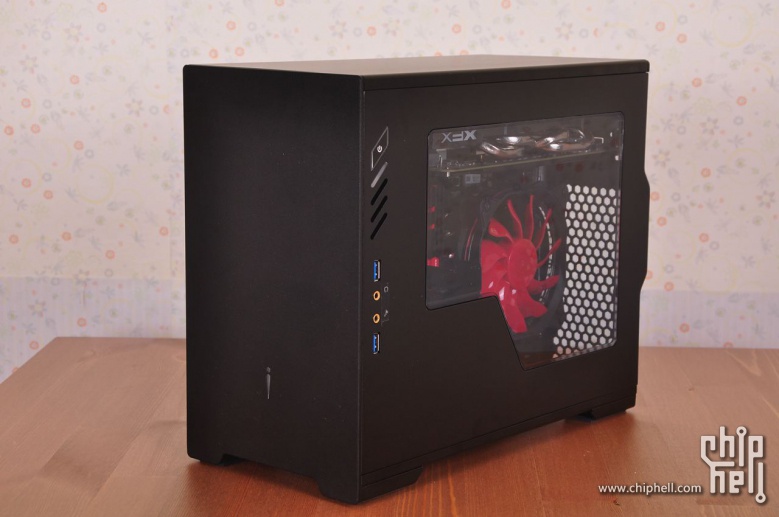

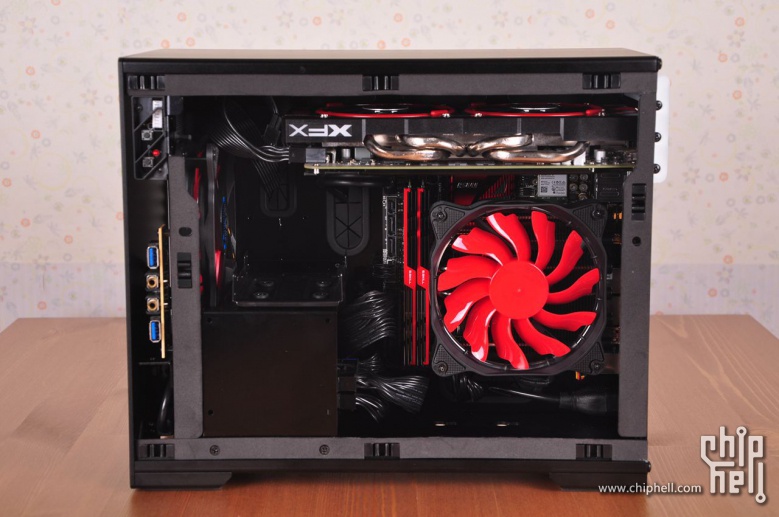

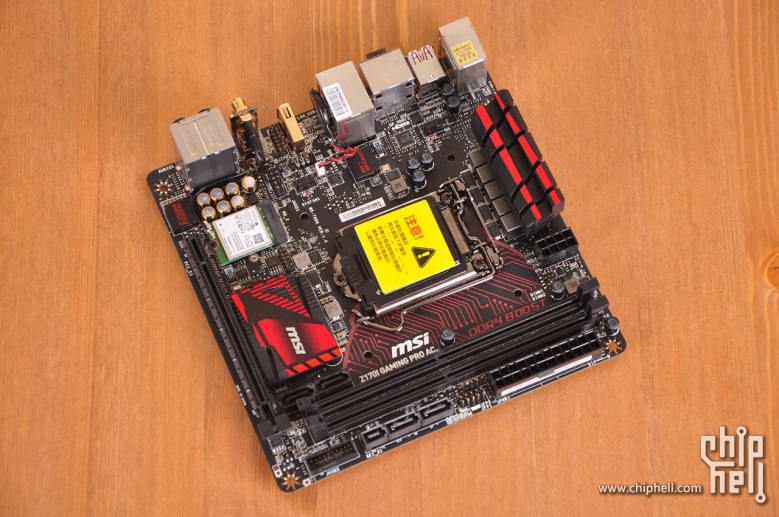

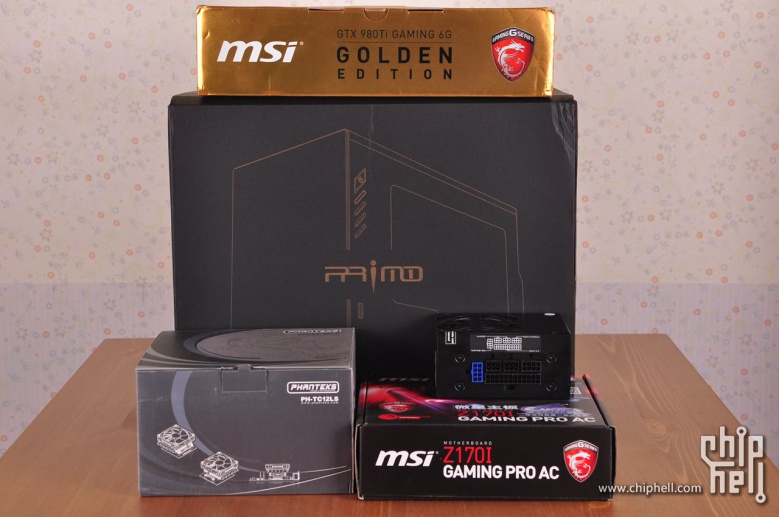

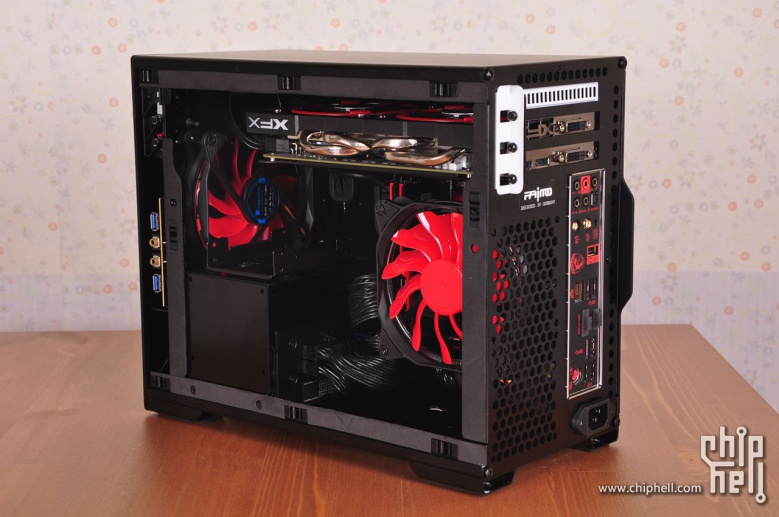

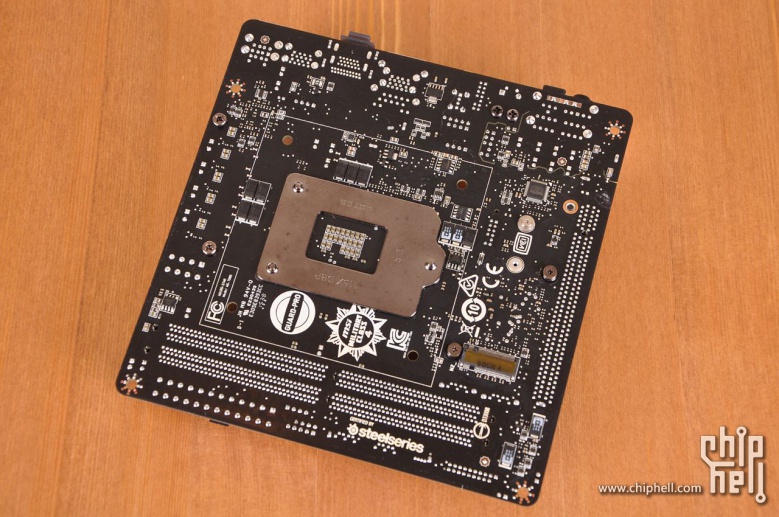

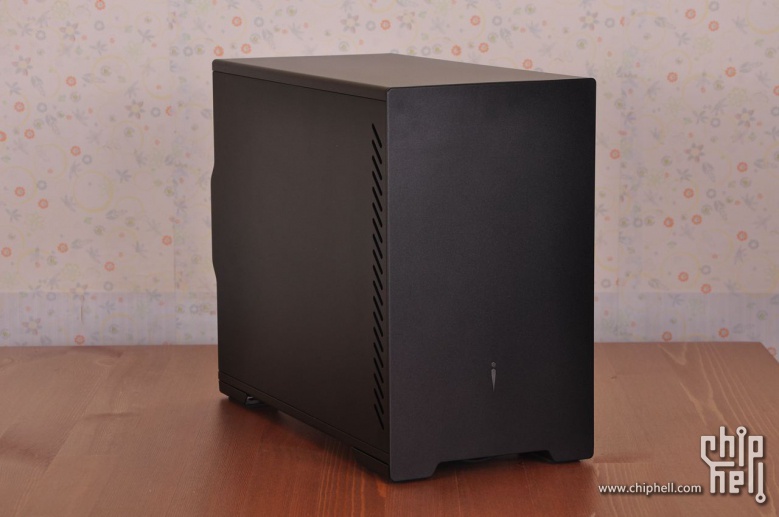

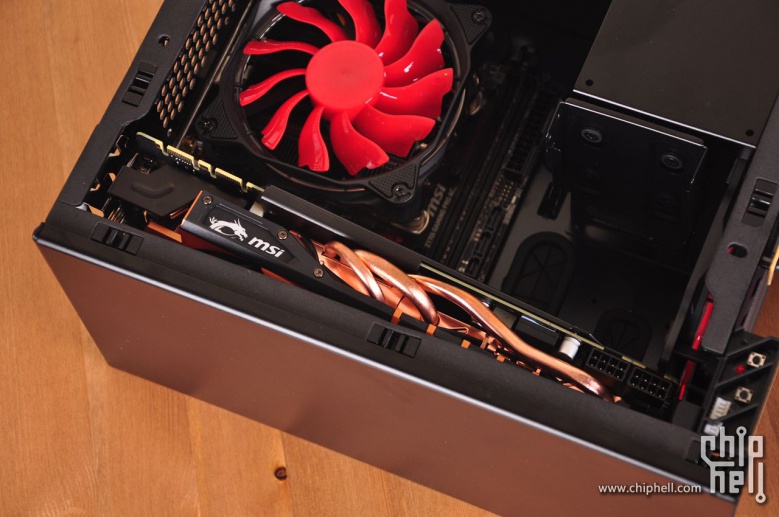

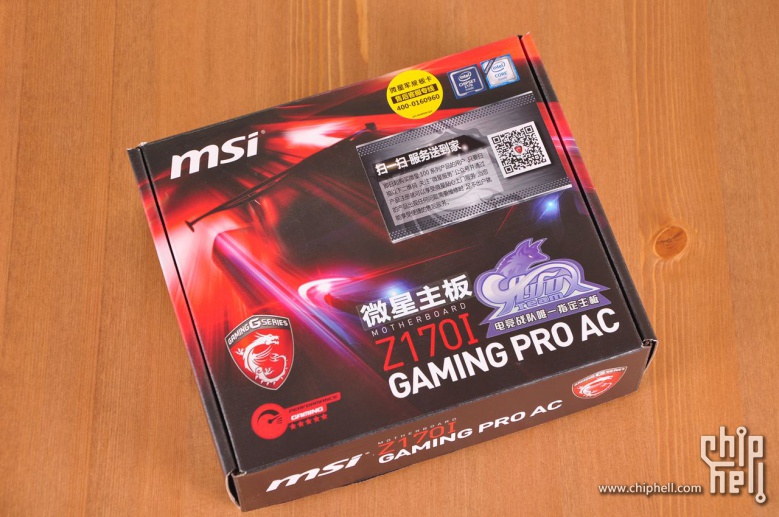

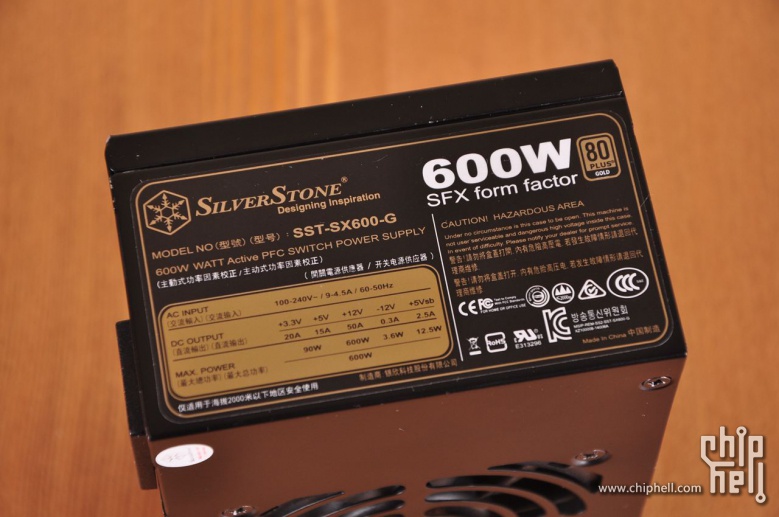

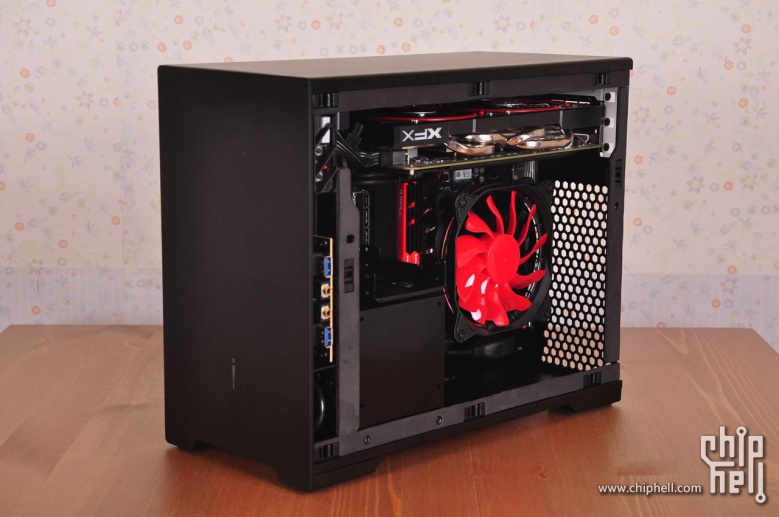

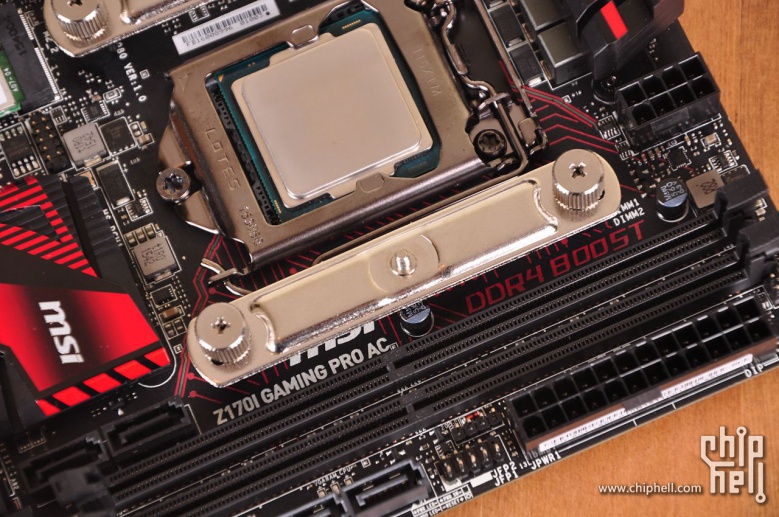

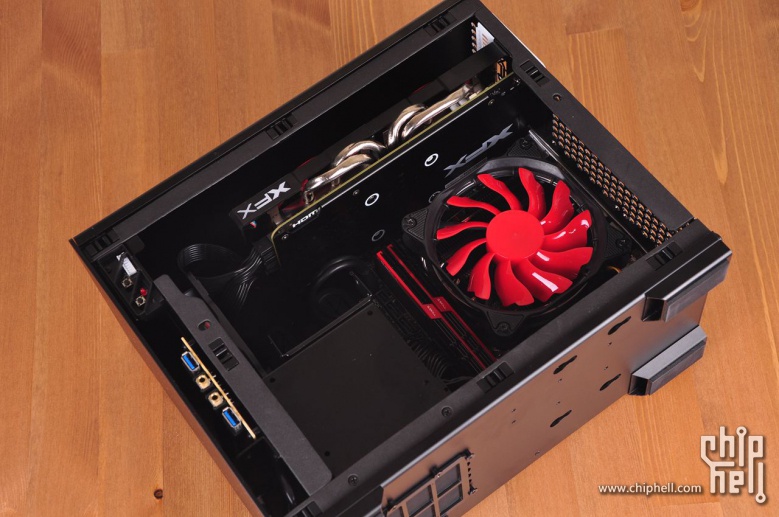

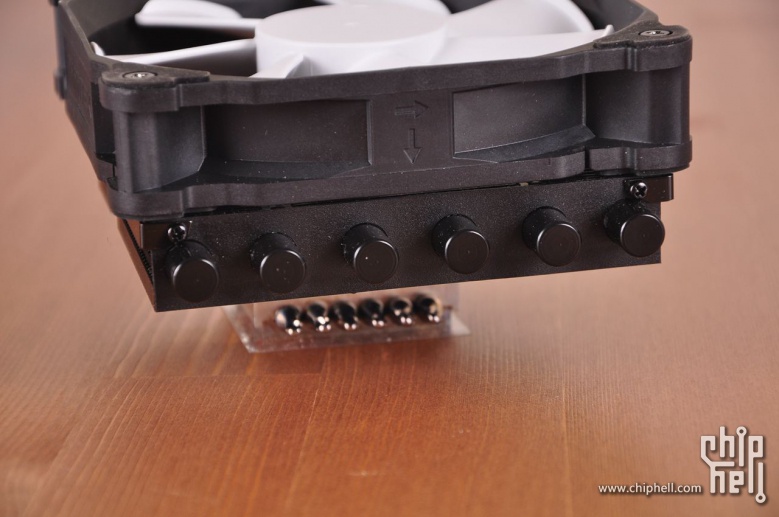

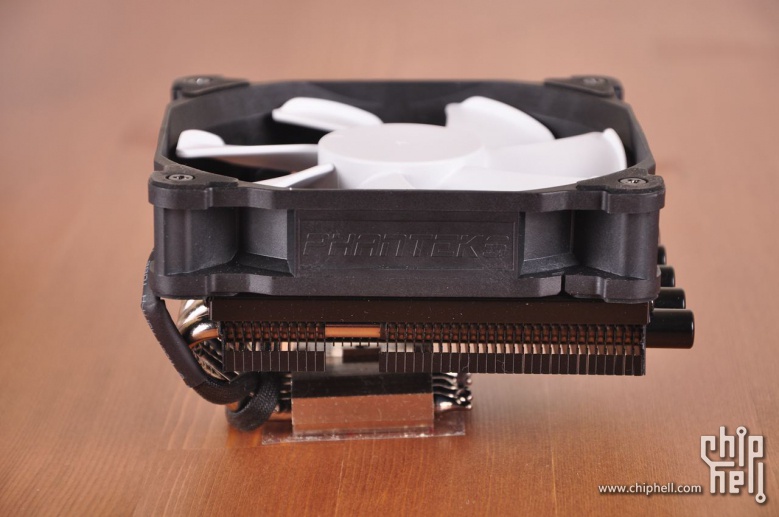

| 从某年开始，楼主所在的单位取消了所有的福利，从此年终奖也成为历史。每每看到别人晒年终奖和年会奖品的，也只能羡慕嫉妒恨了。 尽管如此，搞机事业却不能荒废，自从Z97时代第一台ITX组建以来，本人逐渐也对ITX越来越喜爱，以往那种只要全塔黑粗硬的老观念，也发生了转变，开始往小巧化靠拢。。。。。于是就有了第二台ITX的诞生。 说实话，组建这台ITX，本人也挺纠结，由于Z97之前已经玩过了，所以要玩只能玩新的了，新平台目前也就X99和Z170了，X99方面，财叔那台超级小钢炮固然给力（http://www.chiphell.com/thread-1388718-1-1.html），然而花费不菲，不是一般人玩的；Z170方面，由于Skylake平台再次将FIVR供电模块从CPU移到主板上，所以对主板供电的要求再次变高，但纵观市面上不多的几块ITX Z170，却发现好的太贵（如败家过度），便宜的太坑（如某嘉的ITX Z170，只有3项供电），最后选来选去，也只能折中一下，选MSI的那块Z170I GAMING PRO AC了。 闲话少叙，先让我们看看成品吧，机子是13号就组好的，不过中间出差+各种忙，所以拖到今天才来发帖。  下面开始分享装机过程： 一、配件介绍 经过一番研究，本人敲定了如下配件：I5 6600K+MSI Z170I GAMING PRO AC+DDR4 4GX2+MSI GTX980Ti GOLDEN EDITION+追风者 PH-TC12LS+普力魔 P115EA+银欣 SFX600W。当然，ITX跟ATX还是有点区别的，并不是一味的堆砌就能组装起来，事实上，本人这套配置也是一波三折，经历了重重困难才装起来的，这里先容我卖个关子，想看详情的继续往下看。  CPU方面，由于I7 6700K的暴涨，I5 6600K性价比更高，当然，这是超频党的选择，不超频的玩家，可以选择不带K的I7 6700或者I5 6500等。  背面的电容比较密集，不过基板薄了很多，大家注意散热器的压力不要太大，不然会悲剧的。  主板方面选择了MSI Z170I GAMING PRO AC，这一代的ITX板子，跟Z97那代又有不同，Haswell处理器由于内置了FIVR供电模块，所以对主板的供电需求不高，随便一块B85或者H81都能满足要求，但这一代的板子，供电太弱的话，根本无法支撑4核处理器，而低端的B150和H110一般供电都不会太强，所以只能选Z170了。而Z170中的ITX板子，华硕太贵，某嘉的两款供电都是3项，综合价格和做工，微星这款还算厚道。  主板盒子背面的各种技术规格一览。  主板的附件也颇为丰富。  这款主板依然主打GAMING风格，所以继续采用经典的黑红配色。主板CPU部分采用4+1项供电，能够保证4核处理器稳定工作。  主板标配2条DDR4内存插槽，能够支持到支持DDR4 3600+的频率，内存旁边采用独立走线设计，能够增强工作的稳定性，主板配备了4个SATA3.0、1个SATA-E和一个前置USB3.0接口。  主板的无线网卡由Z97I的杀手网卡换为Intel的8260NGW，这是Intel最新的无线网卡，速率为867MBPS，支持2.4G/5GHZ双频，采用M.2接口。  主板的I/O接口，1个键鼠二合一PS2接口、3个USB2.0接口、4个USB3.0接口、1个HDMI接口、1个DP接口、1个千兆网络接口、1组7.1音频接口，其中直立的那个USB2.0接口专为音频优化过电路，适合接USB声卡。  主板背面做工也颇为扎实，背面还设有一个2240/2260规格的M.2接口。  接着是散热器，ITX的散热器选择，主要要考虑机箱的兼容性，在此基础上，散热规模越大越好。 散热器为追风者 PH-TC12LS，这是一款12cm规格的下压式散热器，一般来说，同等规模下，下压式散热器性能要比塔式弱一些，但下压式高度较矮，对机箱的限高适应性较好。  散热器采用黑框白叶12cm风扇，散热鳍片则为全黑。  侧面特写。  散热器采用6根6mm热管，鳍片和热管之间采用拼接焊工艺连接。  热管的顶端有装饰性的帽子，看上去颜值较高。  底座略有镜面工艺，外表进行过镀镍处理。  鳍片表面目测为阳极黑化工艺，鳍片和鳍片间采用扣fin连接，散热器整体做工颇为精湛。  机箱选择了普力魔的P115EA，这是一个新品牌，以前都没听说过，据说是追风者的子品牌。  机箱为全黑化+铝材，并且一反常态的使用了右侧透设计，外观看起来简约大气，颇有档次。  机箱的左侧为非侧透侧板。  开机按钮、USB3.0级音频接口都在右侧。  从尾部可以看出机箱的结构和正常的机箱不同，显卡在上，主板在下，有点RTX倒置结构的意思。  底部四个脚垫采用减震防滑材质，电源位下方设有防尘网，另外底部还设有一个HDD磁盘位。  机箱内部结构一览，由于是ITX的原因，内部空间颇为紧凑，不过预留了不少走线孔，而且还有专门的散热器开孔，颇为人性化。  侧板和按钮之间没有线材连接，而是直接接触式开关，颇为巧妙。  侧板为免工具设计，直接采用下图的圆柱固定，直接免除了螺丝。  机箱标配一个350W的SFX电源，不过由于本人要打造高性能ITX，故此电源未必够用，所以一会儿我们还是换个电源吧。  电源额外购买了银欣SFX600W全模组金牌电源，600W功率更加宽裕，且全模组走线也更方便一些。  电源的铭牌，额定600W功率，12V最高就能达到600W，适合大功率CPU和显卡的用户。  全模组接口一览。  二、装机过程 开始装机，先安装电源吧，对于这个机箱来说，电源的安装顺序影响不大。  前部通过一根延长线连接到电源上。  接着准备主板，先安装散热器的背板。  正面的支架。  然后固定好散热器主体。  两颗螺丝是从这里固定的。  装好之后发现一个问题，散热片和第一根内存槽打架，换句话说，只能装一根内存，这怎么够用呢？  于是，逆时针旋转90度试试。  这样貌似不错，和内存也不打架了。  可以安装风扇了，由于原配风扇颜色不搭配，所以换了一把黑红配色的风扇，而且还有光污染效果。  接着装显卡，980TI太长、太高了，貌似又悲剧了。  这里太高了，要装进去，只能锯机箱了，看来此路行不通。  于是只好换短一些的XFX R9 380X，性能虽然降了，但兼容性提高了。  这下成功安装好了。  SSD方面，本人有一个2280长度的M.2，但主板最长只支持到2260，如何破？ 大家且看图，DVI防尘胶塞一枚，这有神马用呢？大家别急，接着往下看。  用刀片一番切割之后，就成下图这样了。  然后2280长度的M.2 SSD就能完美安装了。  机箱的背部还预留了背线空间，所有的线材都可以放到背面，比较给力。  中间理线的过程略过不表，最终效果如下：  一袭黑红配色，看着还不错吧。  换个角度来一张。  盖好侧板，完工了。  摆到电脑桌上，和整体布局也很搭。  开机还有光污染效果。  最后再总结几句吧： 优点：体积小，性能高，整机花费也在正常水平； 缺点：机箱风道优化不到位，导致CPU和显卡温度偏高。 建议：机箱后部有2个8cm风扇位，建议厂家将这两个风扇改成标配，这样能**缓解散热压力。 |
勤剪指甲 发表于 2016-1-22 13:37

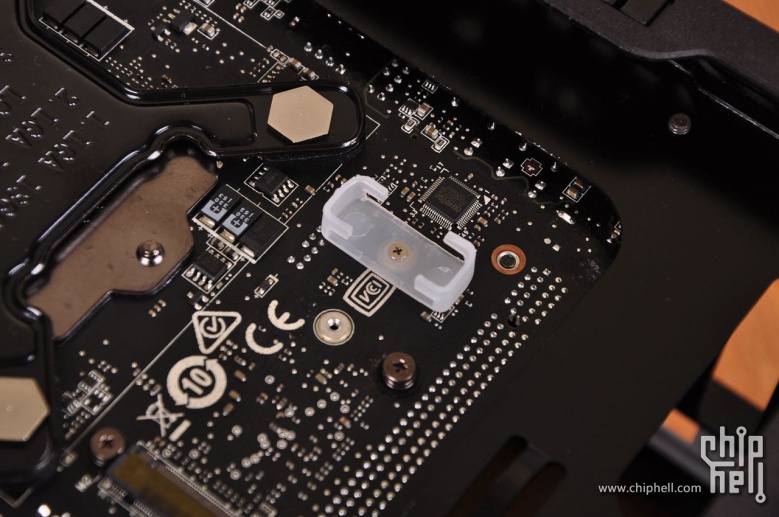

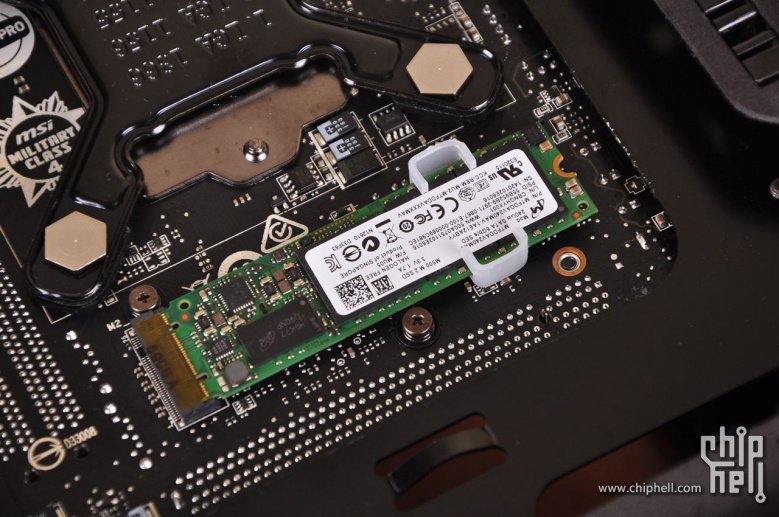

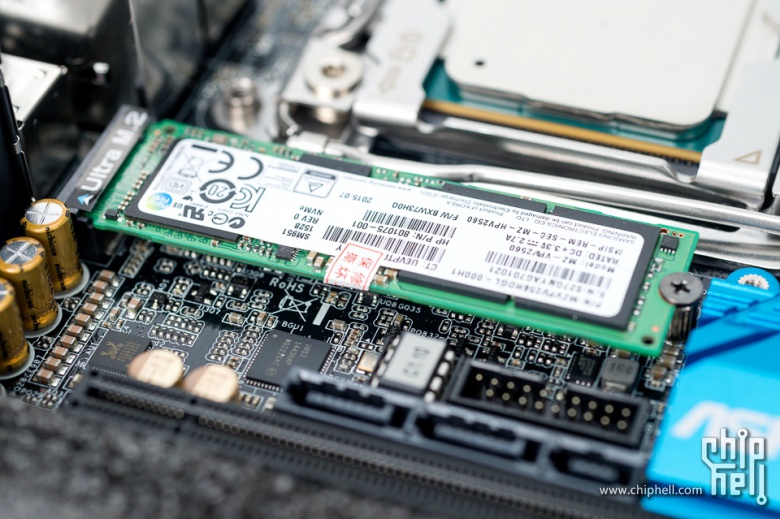

SSD的安装点个赞
阿财 发表于 2016-1-22 13:42
微星这个M.2还不支持2280，都什么年代了。
大块特快 发表于 2016-1-22 14:25

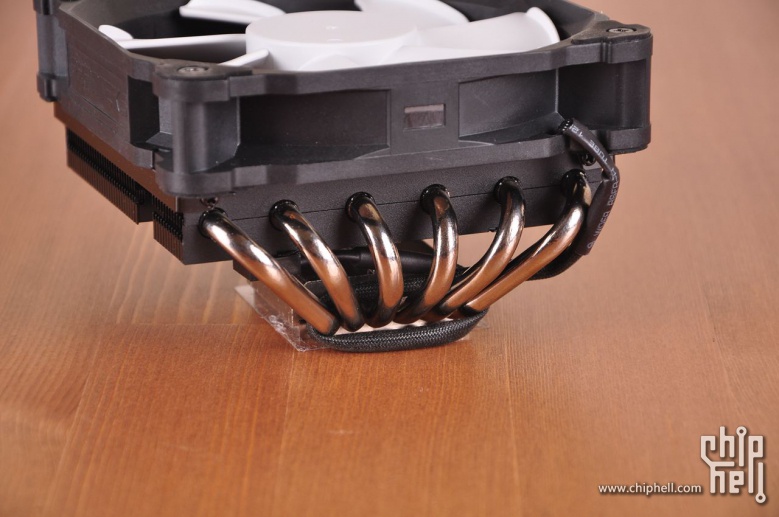

和楼主同款散热器，但我用来压FX8350，现在室温15℃左右下，待机温度在60℃左右，跑暗黑3高画质基本保持在7 ...
shx330 发表于 2016-1-22 14:02
itx要放置80长度的m.2，还真不好做，rog都是通过pcb子板实现的
binjie0085 发表于 2016-1-22 15:57
对SSD的改装 点个赞~
同款机箱路过 CPU用的 U9S小塔 集显
分享一点, 我装了8个猫头鹰R8以后 温度下 ...
