产品解析
包装方面展示了钢铁传奇系列的品牌Logo并搭配了配套设计风格的底图.白色的底色则对应产品的配色版本.
附件包含说明书和保修卡.
显卡正面.装甲风格的银白双色外壳.传统的大尺寸三风扇散热结构.
显卡背面.覆盖白色的背板.搭配银灰双色的装饰涂装.
外露核心背部和大尺寸的散热器背板扣具.
两侧分别以AMD Radeon和钢铁传奇的Logo填充.
靠近尾部越肩位置展示了ASRock的Logo.
尾部的散热通风开口区.搭配与涂装线条走向相配的加强筋.
挡板通过白色包围式的连接杆与散热器固定支架相连.
输出接口为三个DP 2.1a和一个HDMI 2.1b.
封闭包围式的外壳,侧面通过凹刻横线填充装饰.
显卡顶部.

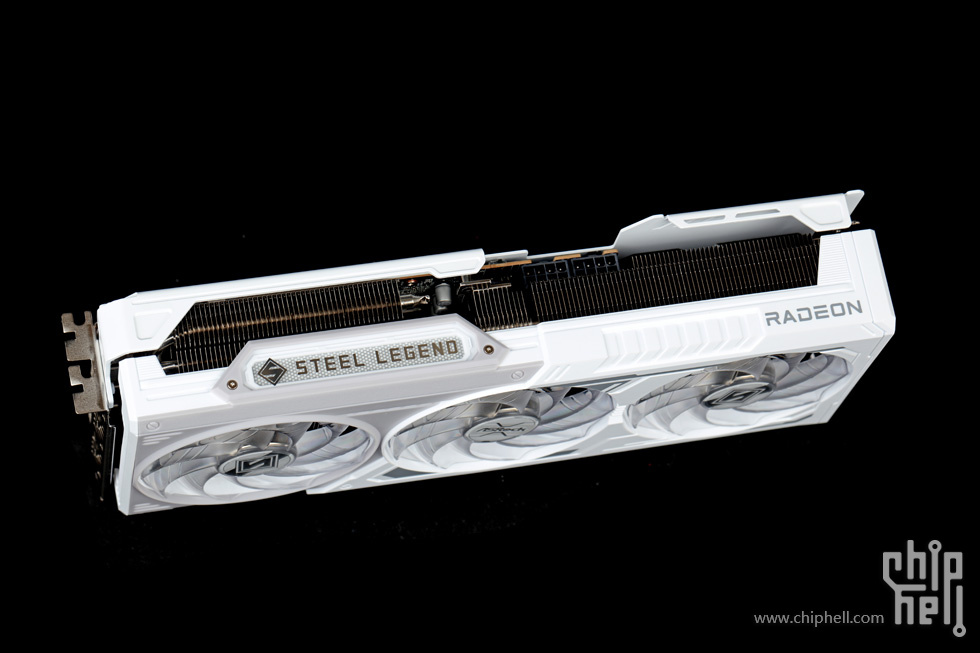

大号的Steel Legend灯标.
预设的RGB灯效.
尾部展示Radeon的Logo.
两侧拼接形成包围并搭配线条装饰.
双PCIe 8-pin电源接口.
搭配板载灯光的开关也是钢铁传奇系列一贯的特色.同时还提供了额外的ARGB接针以供接入任何品牌主板的灯光同步系统.
背板上对应了功能标注.
显卡底部.
显卡尾部.固定孔位通过散热器上的支架提供.
银白双色的正面面板.
经典的斜线分割设计.
边缘切角和多层搭配各式纵向斜线与横向横线组合的造型设计.
各区域不同的线条,造型和涂装搭配.
三把相同规格的九叶风扇.中间风扇搭配ASRock Logo装饰.
两侧则是钢铁传奇的Logo.
连框式的透明扇叶.扇叶末端略高于边框.
扇面上的导流条设计.
透明的是扇叶显然也是为搭配大面积的RGB所准备.
风扇直径尺寸规格为90mm.
显卡长度(不含挡板)约296mm.
厚度约57mm.
高度(含挡板)约145mm.
分解.
风扇面板内侧.
固定架与风扇铭牌.
风扇与RGB接线.
主散热片模块正面.两段式排列的结构.
靠近风扇一面对应扇片吹风位置作了两道浅V型开槽.
主散热片模块底部.
GPU核心与显存颗粒共用铜底.GPU核心采用相变硅脂作为导热介质.
散热片在供电元件位置接高并与固定底板焊连.部分区域直接通过散热片侧封边形成接触底面.
散热器配备7条热管.其中四条弯折下沉后从外侧回穿入近核心段的散热片内.
回穿的热管以V型排列覆盖远离核心区域的散热片.
热管在两段散热片中间分隔的区域内弯折散开后穿入后半段散热片内.
波浪式排列的热管.鳍片内额外作了V型开孔.
散热器后半段.中心开槽并配合外框位置调整了散热片的尺寸和造型.
两侧边缘散热片造型和排列全貌.
俯视和侧视角度可以更清晰观察整体结构和热管走向.
背板内侧.
对应显存颗粒位置贴有导热垫.
挡板和散热器之间的连接杆.
板卡正面.
板卡背面.

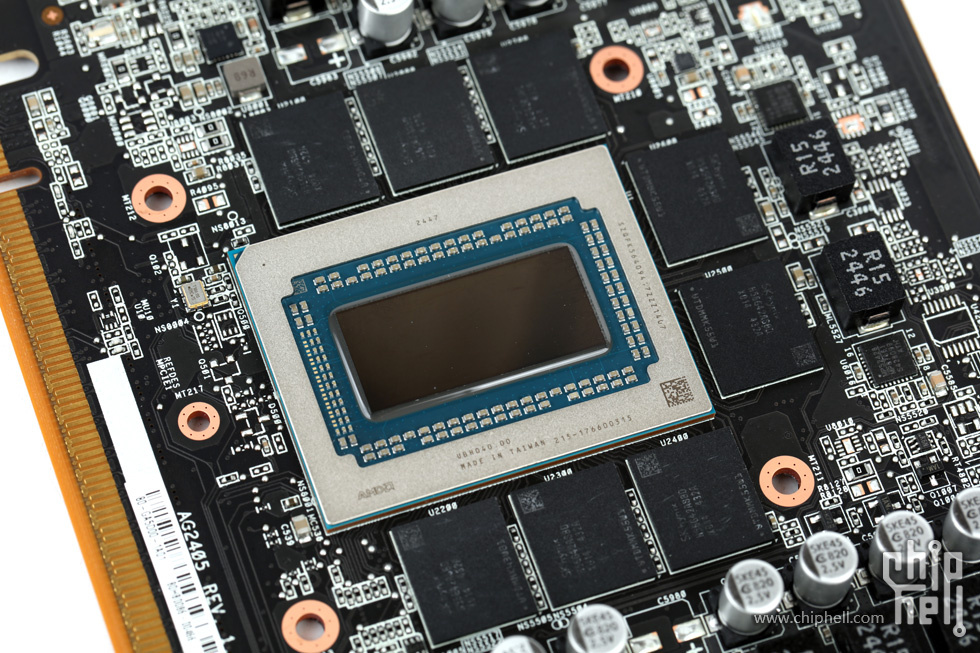

Radeon RX 9070 XT所用的Navi 48 XT GPU.
显存由8片SK hynix 16Gb 32bit 20Gbps GDDR6颗粒组成16GB 256bit 20Gbps的配置.
11相GPU供电和3相显存供电.

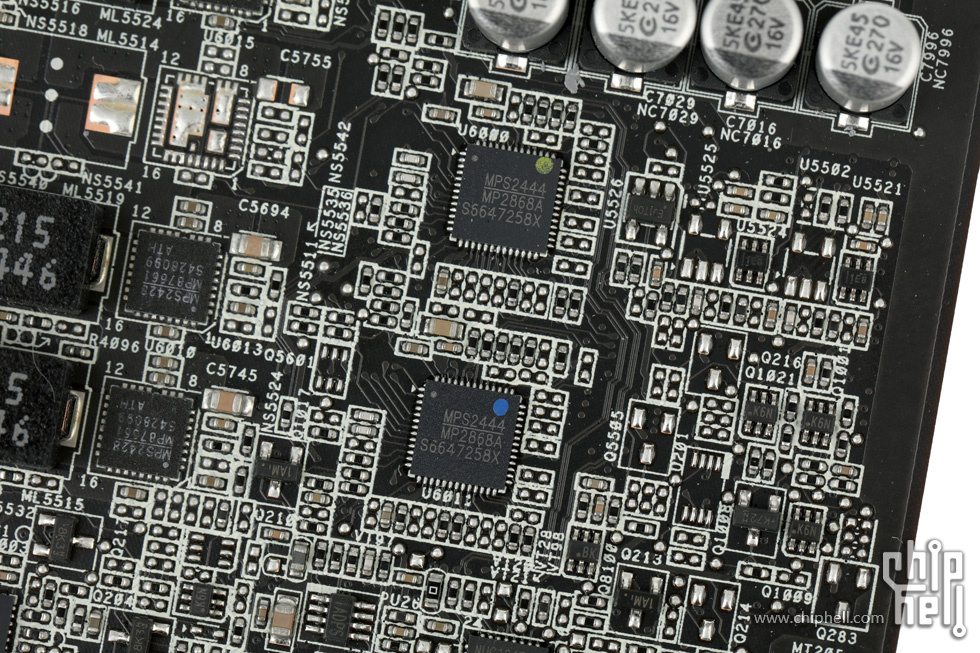

GPU和显存供电控制器均为一颗MPS MP2868A.
每相均搭配一颗MPS MP87661 DrMOS(60A) MOSFET.
提供板载RGB灯光控制的NUC121ZC2AE控制器.
|
