产品解析
包装盒采用了带拎手的设计.封面设计风格则与天选品牌的其他产品相仿.线框式的产品图示搭配天选姬的立绘.
附件包含安装手册.
一版贴纸和一张海报.
本次附带的海报样式如下.可惜依旧被粗暴折叠而留下深深的折痕.

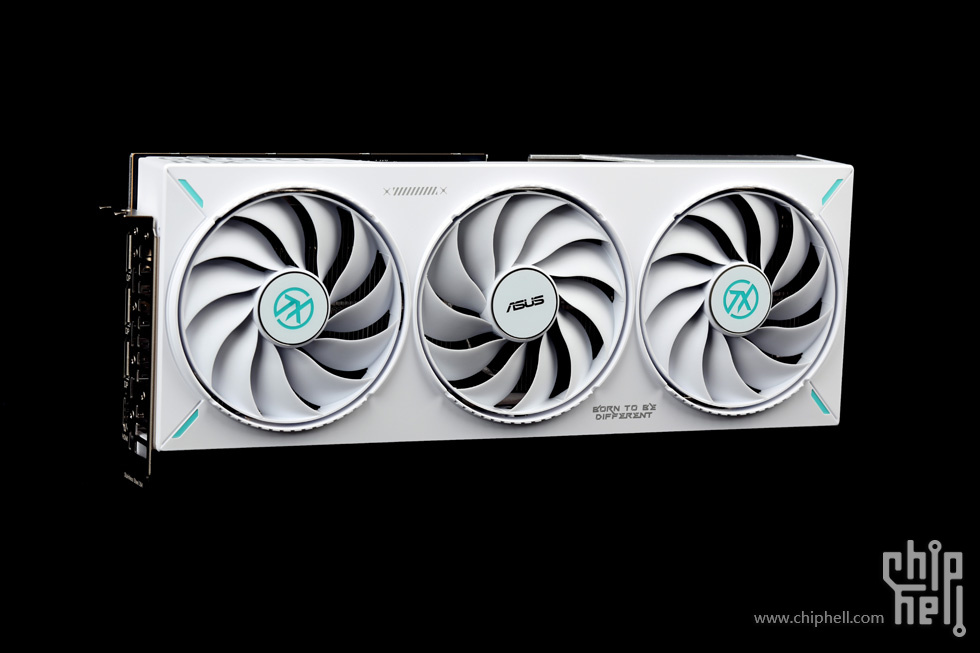

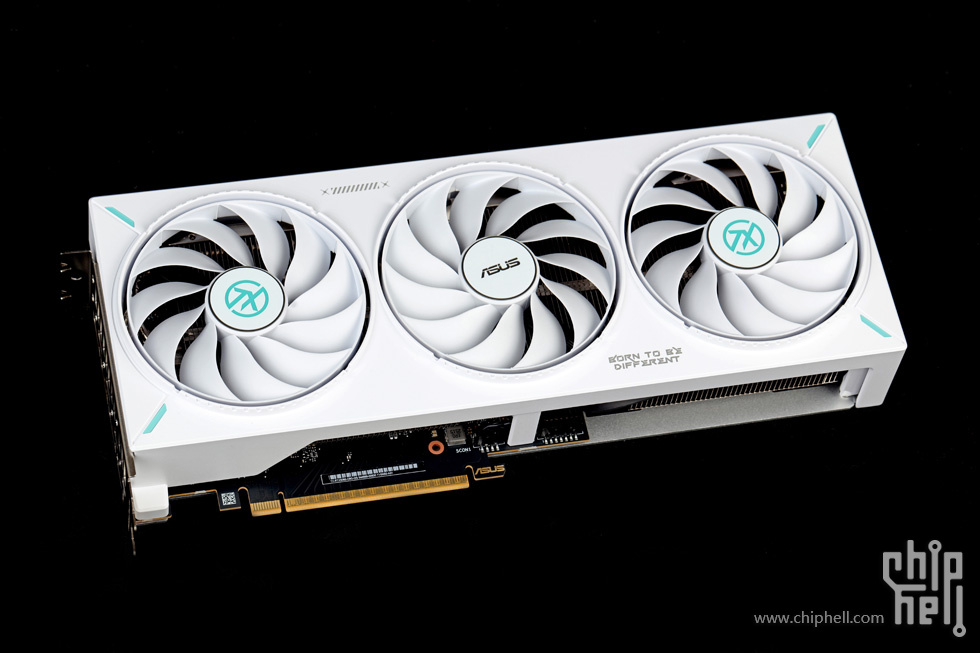

显卡正面.搭配标准的开放式三风扇散热.简洁硬朗风格的纯白外壳搭配青色点缀.

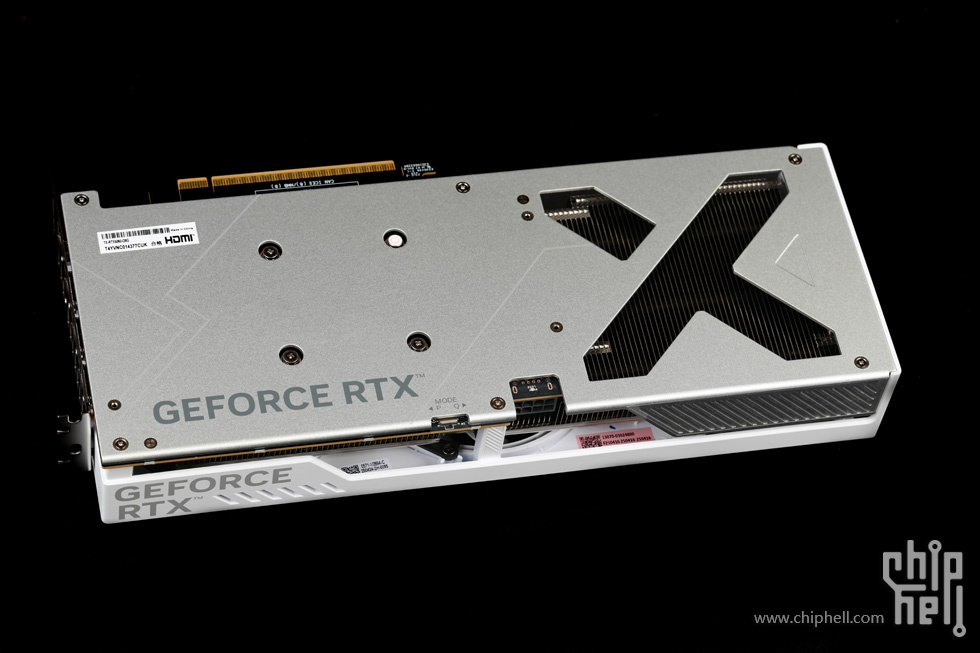

背面则是银灰色的背板.

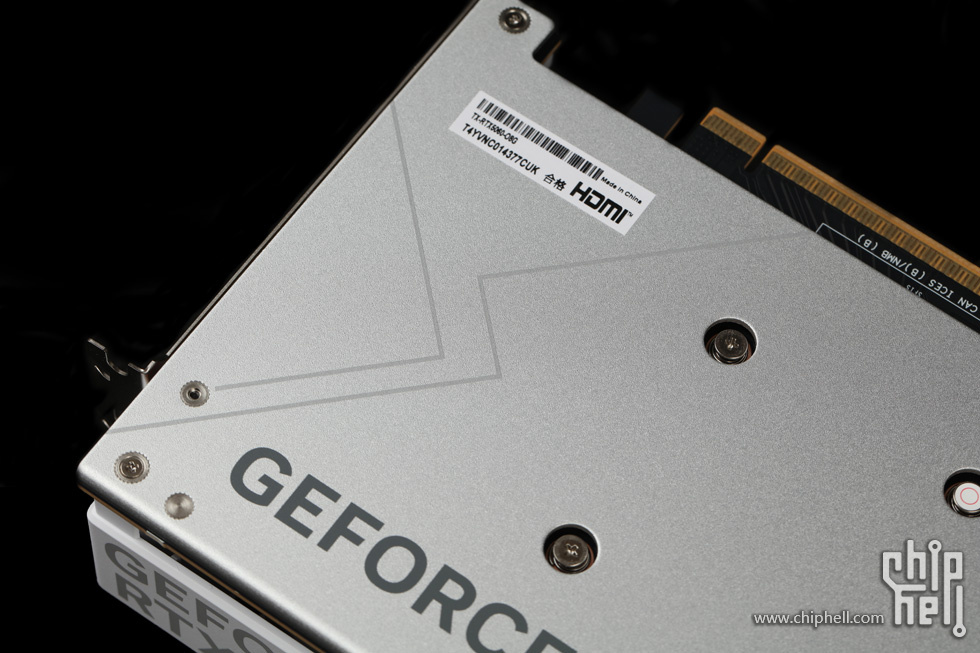

简洁的线条点缀.

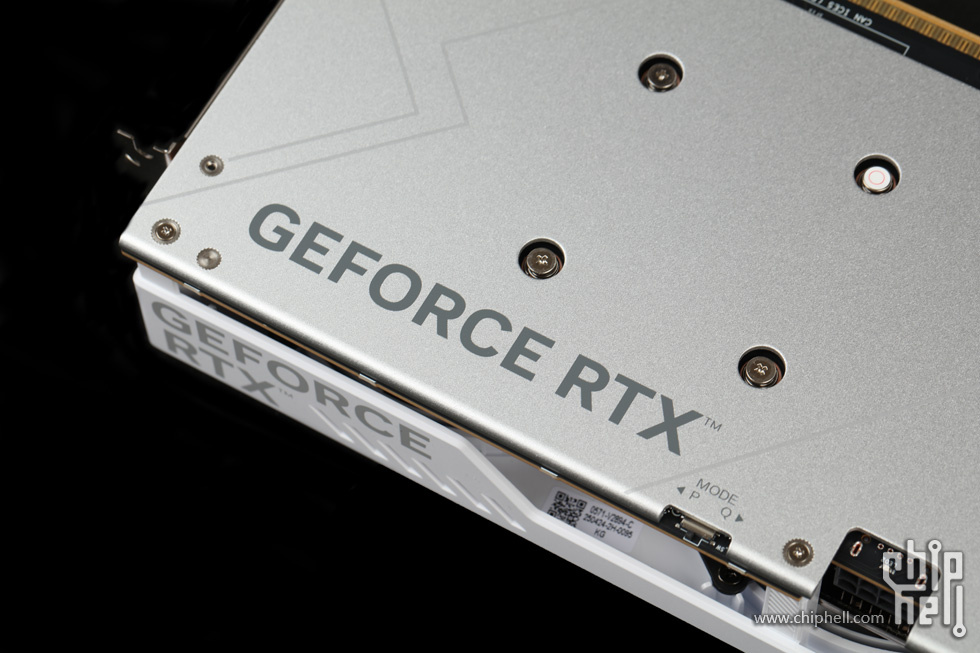

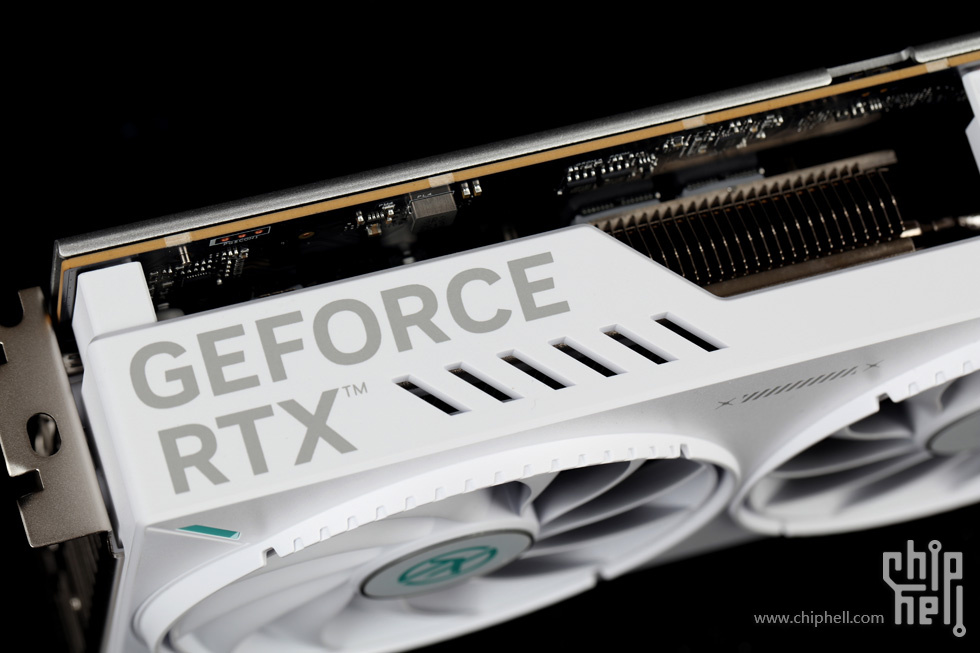

GeForce RTX标识.

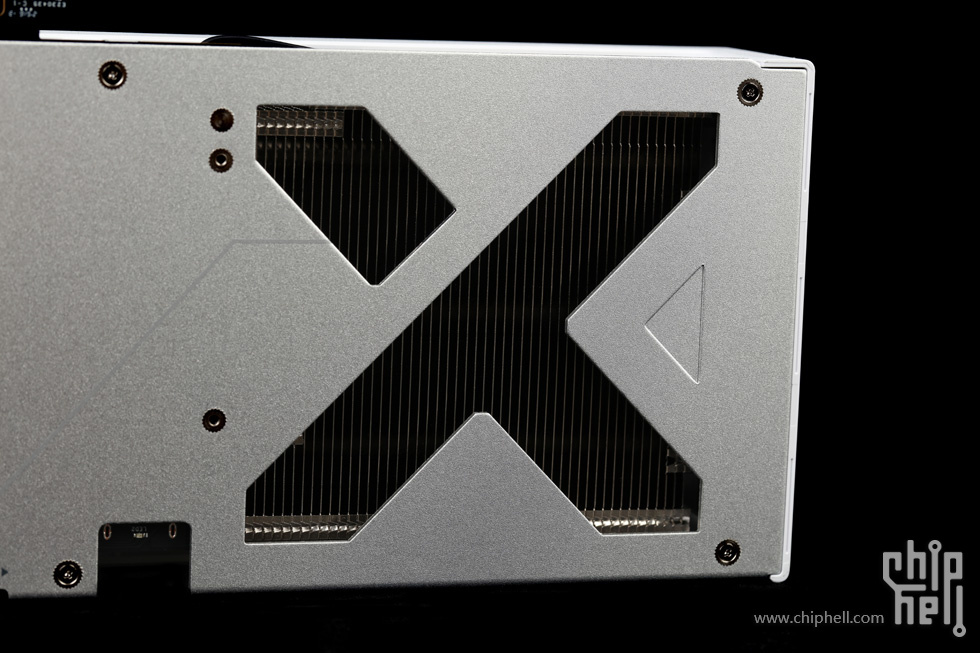

X型的尾部通风区.

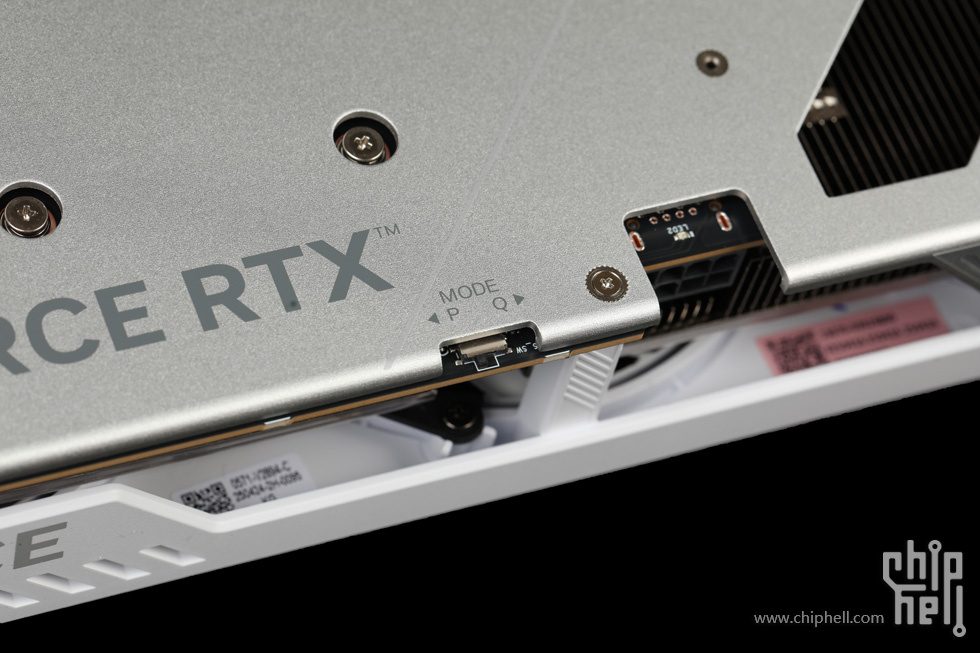

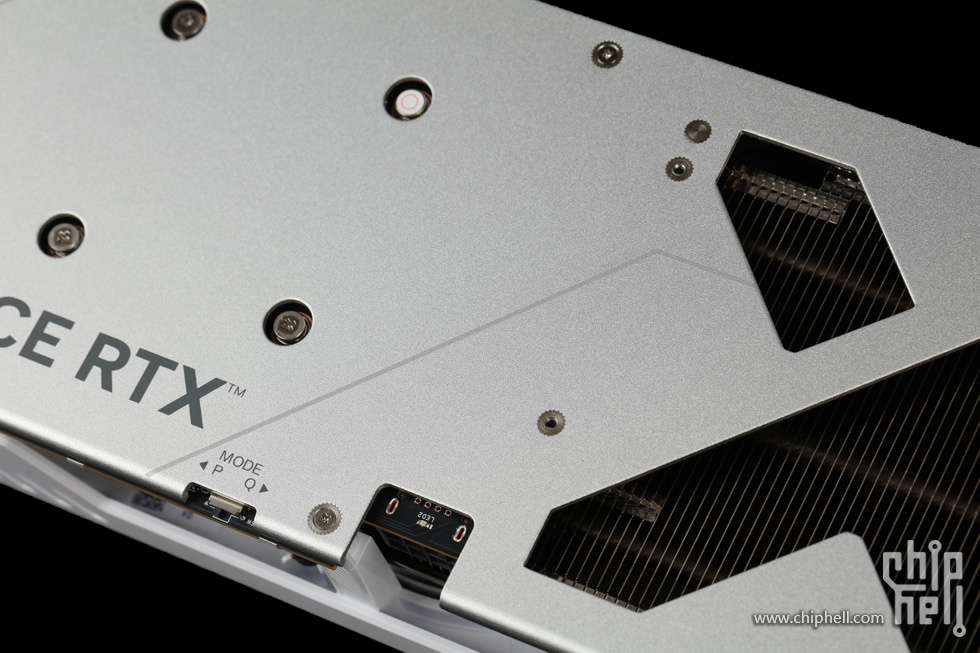

双模式BIOS切换开关.

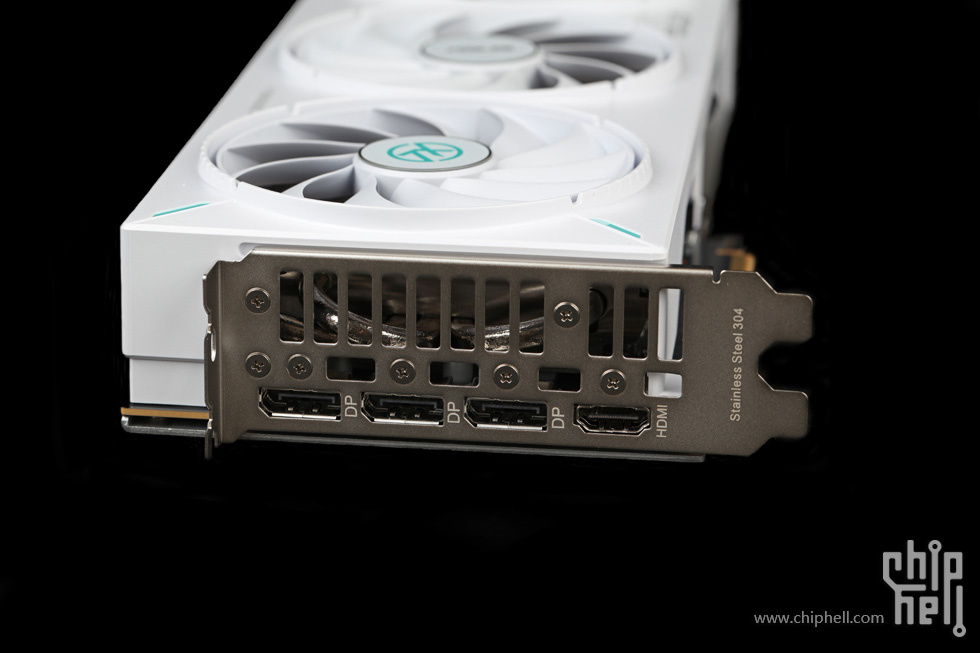

输出接口为标准的三个DP 2.1a和一个HDMI 2.1a的组合.

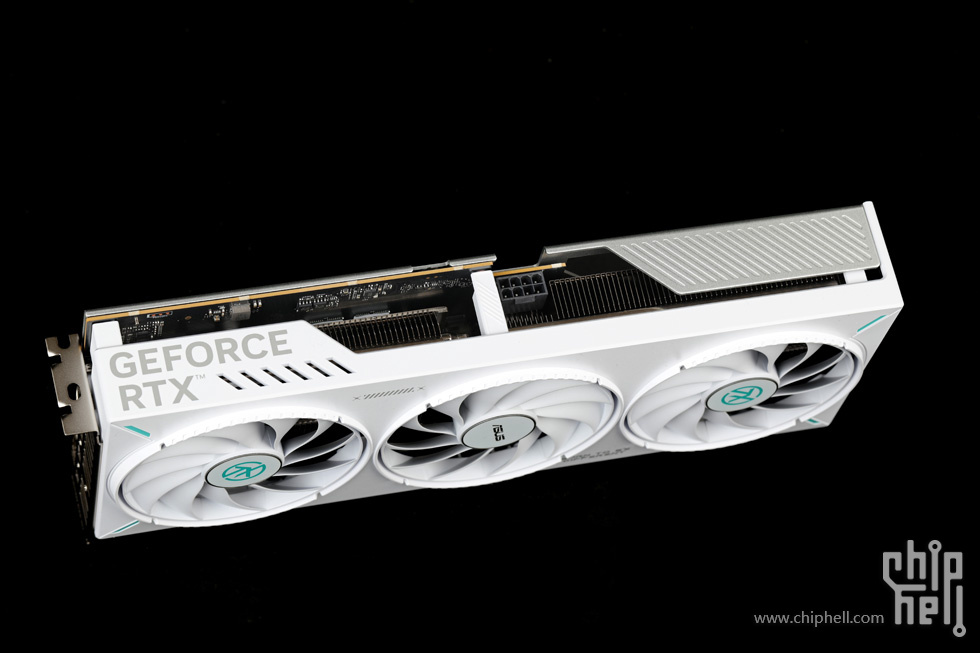

显卡顶部.
外壳靠近挡板侧位置.

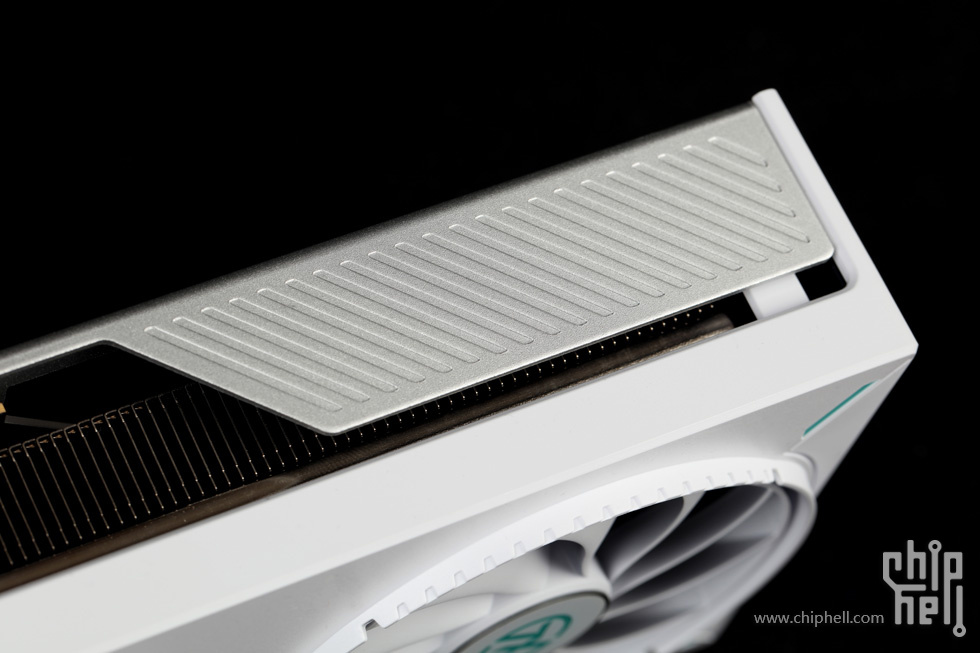

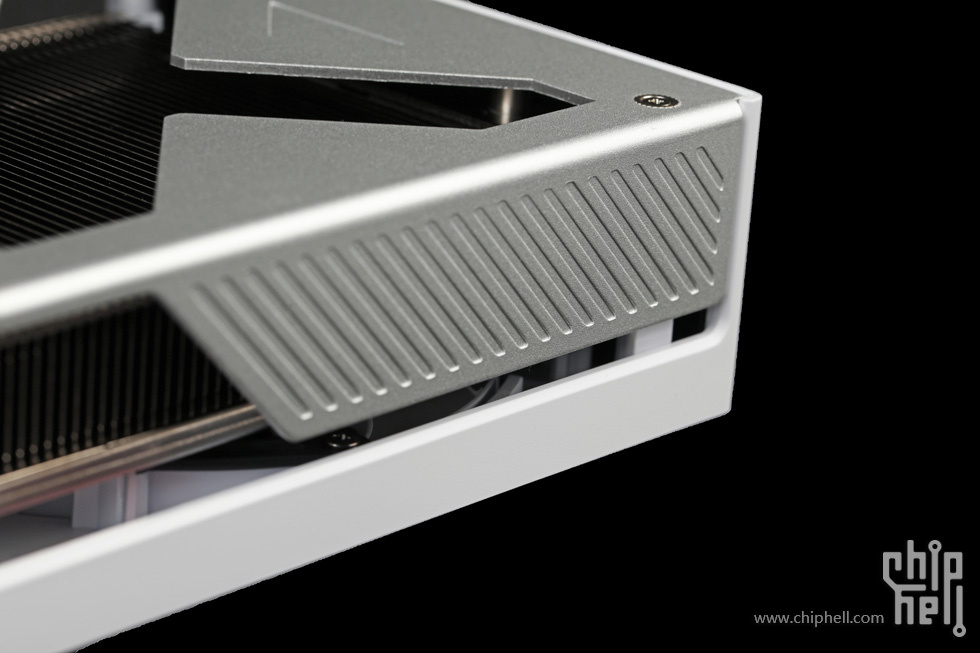

背板弯折后加固并在尾部位置形成包围.以斜纹填充装饰.

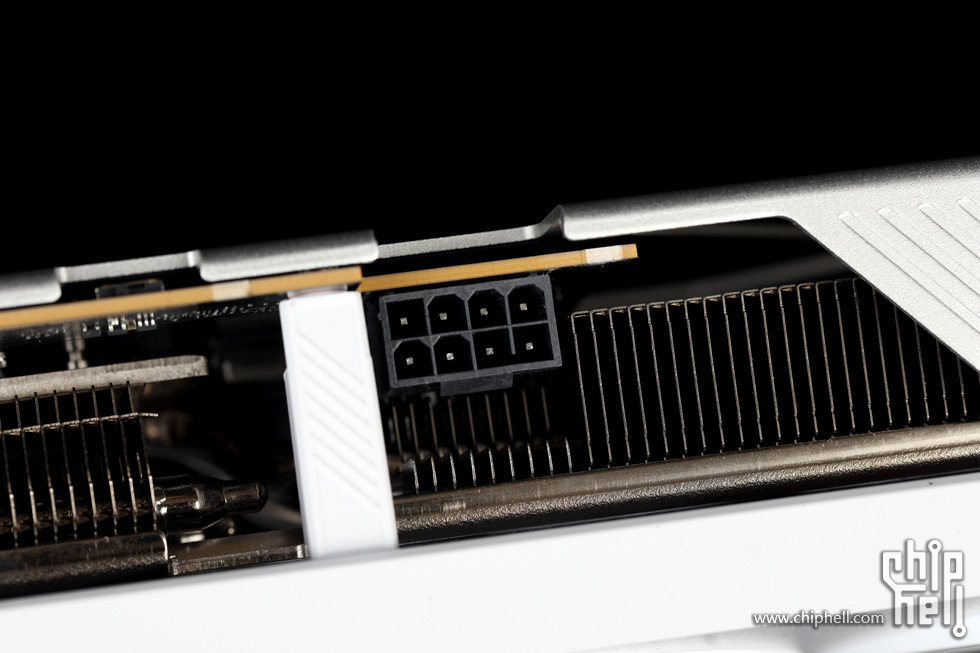

单个传统PCIe 8-pin电源接口.并且是如今新卡上较为少见的正向摆放设计(卡扣侧朝向正面).

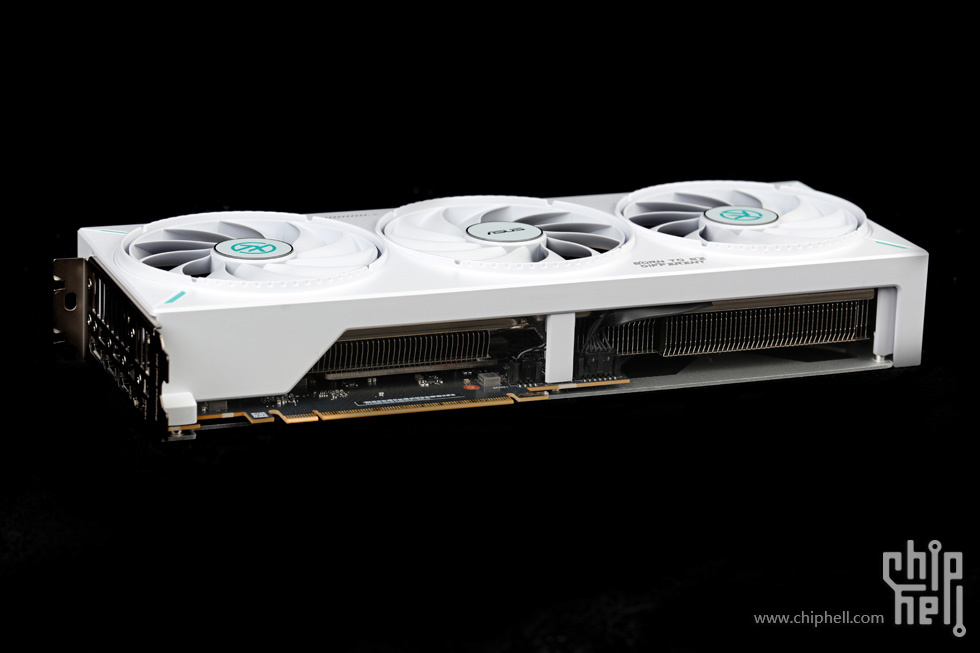

显卡底部.

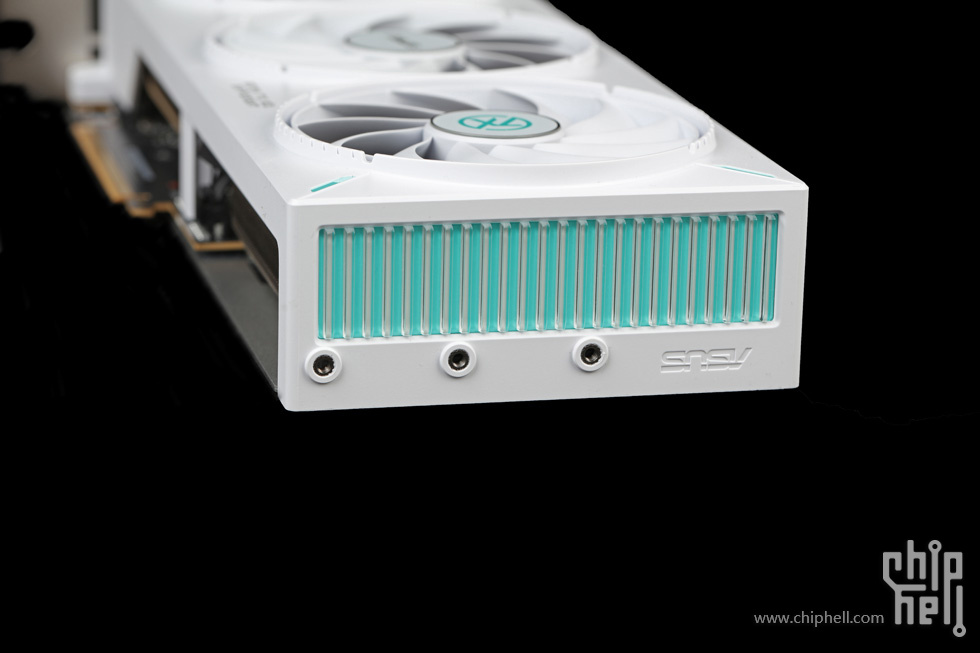

显卡尾部.封闭式外壳且带有支架固定螺丝孔.
凹刻的ASUS Logo.

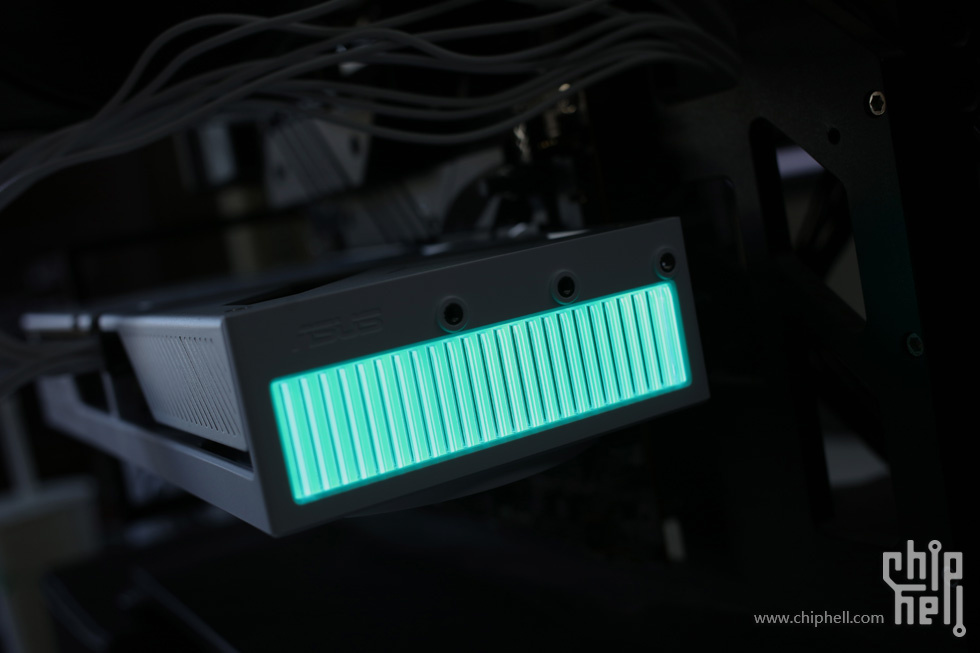

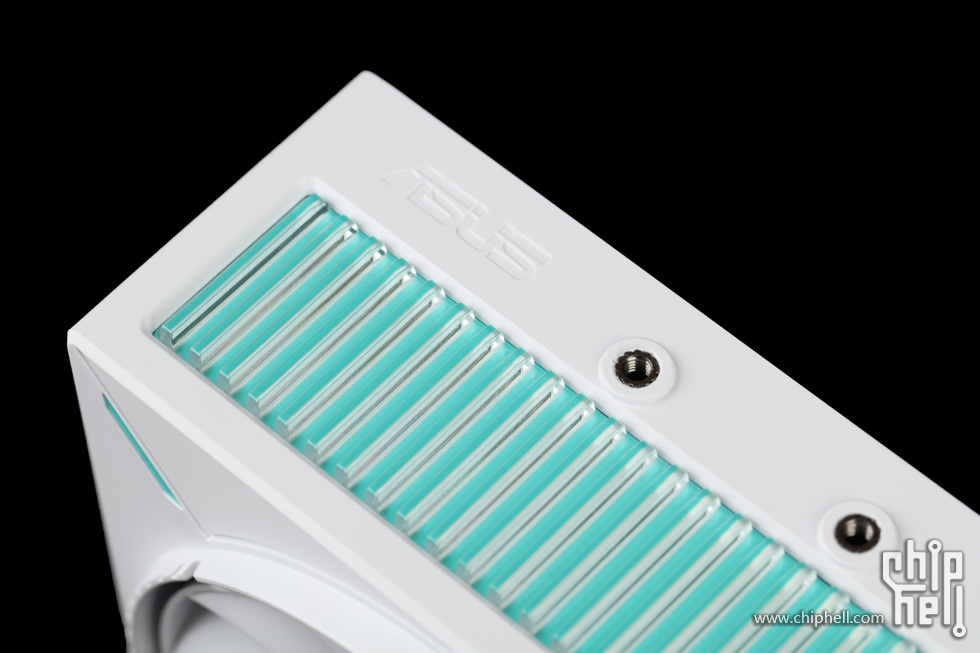

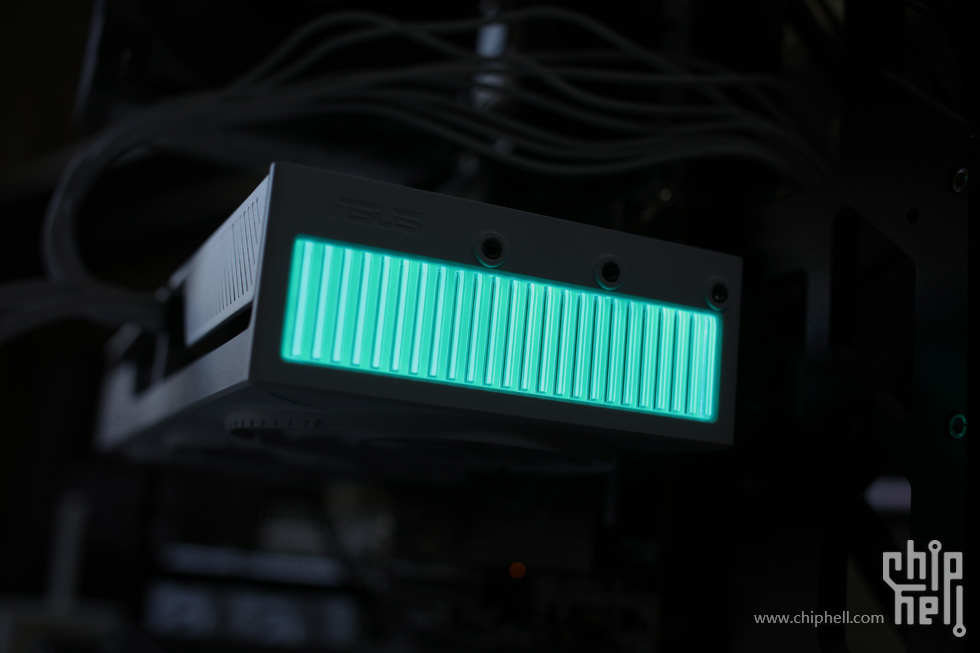

青色的栅格式饰板附带灯光效果

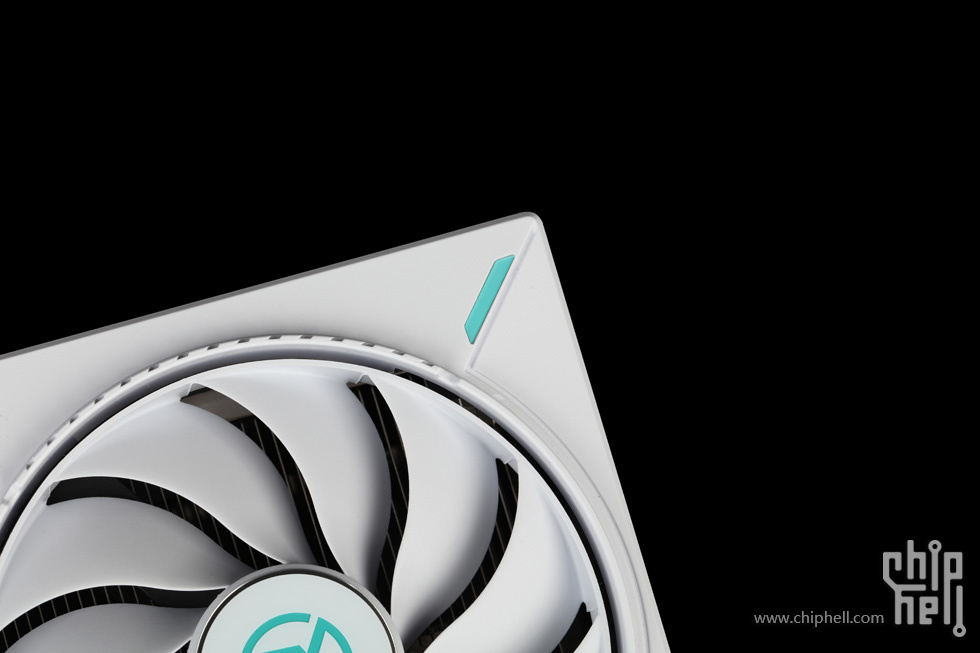

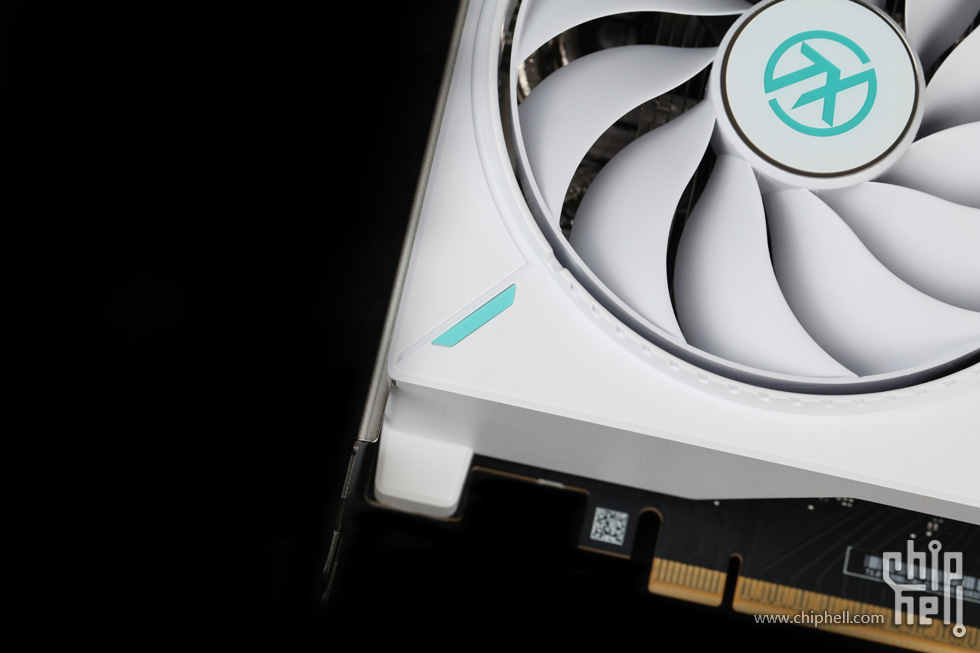

正面外壳.四角的青色点缀线.

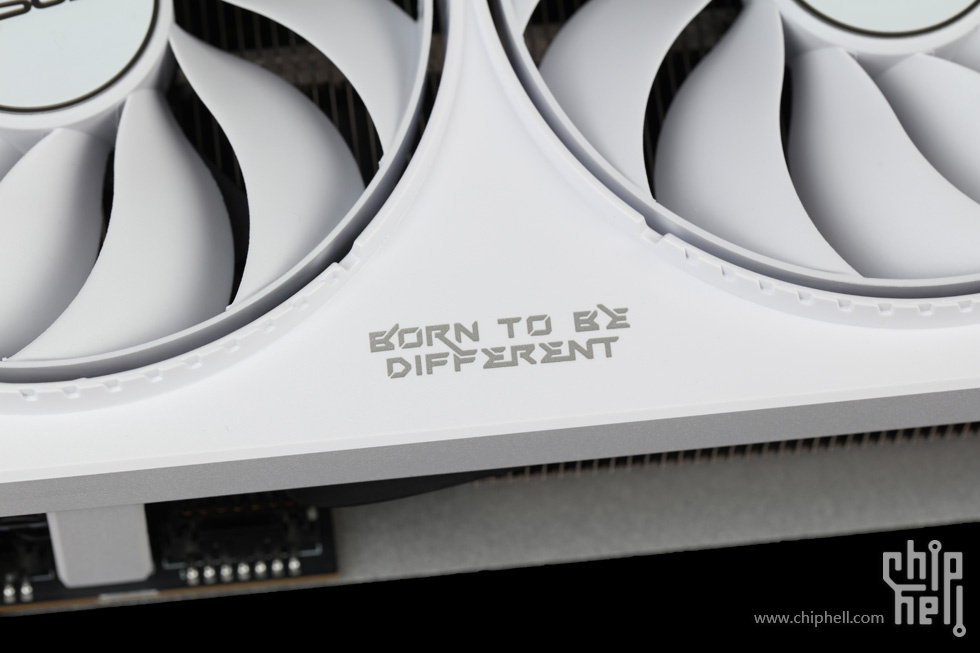

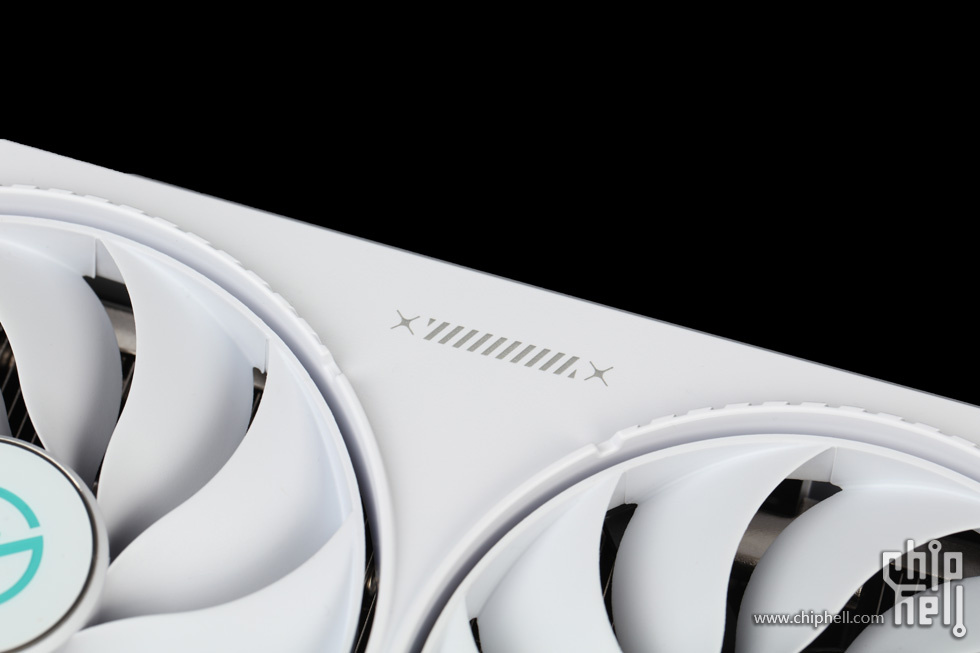

面板中间位置上下分别填充了品牌标语和星条状的装饰点缀图.

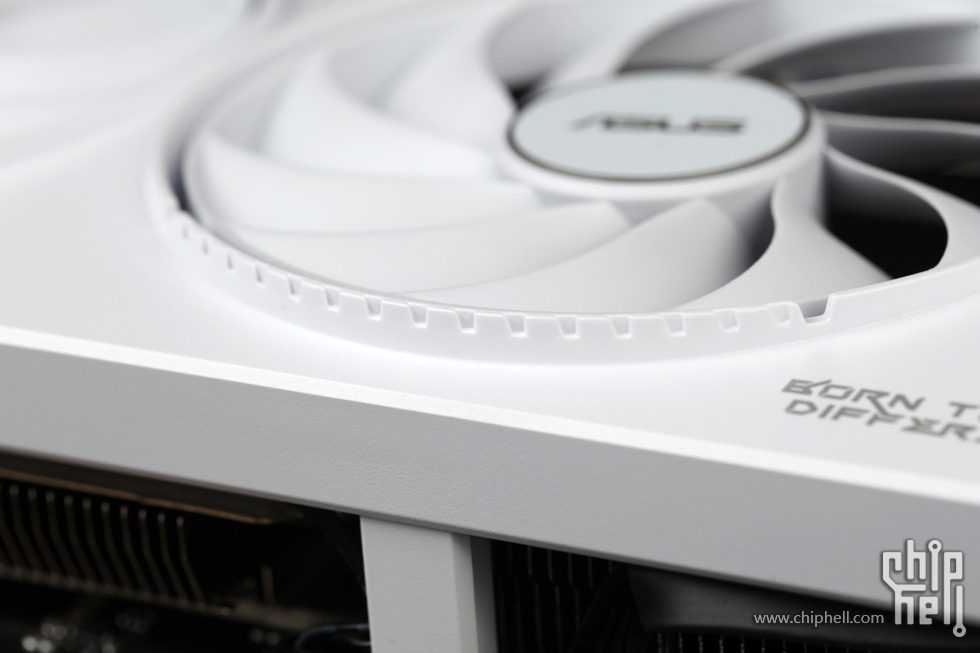

风扇外框外沿上下处配有锯齿状装饰.

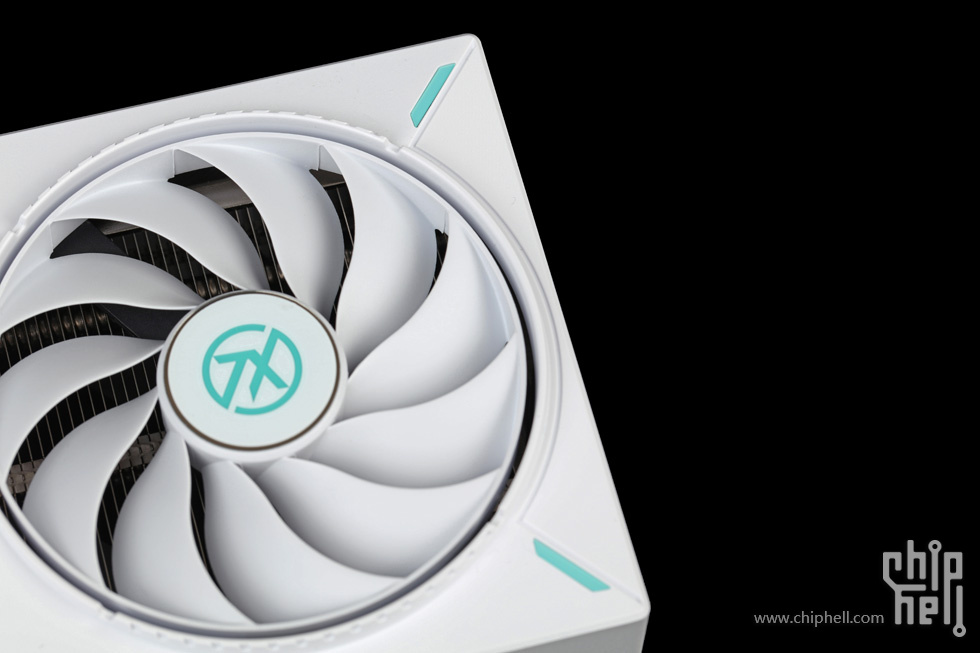

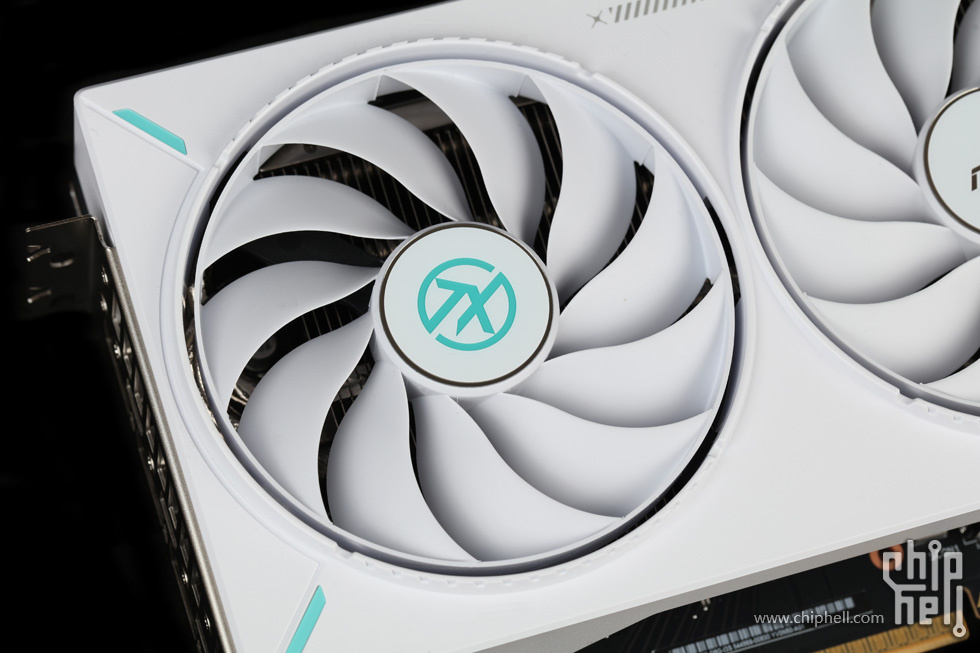

三把同尺寸的十一叶风扇.两侧轴心贴有青色的TX天选 Logo装饰.

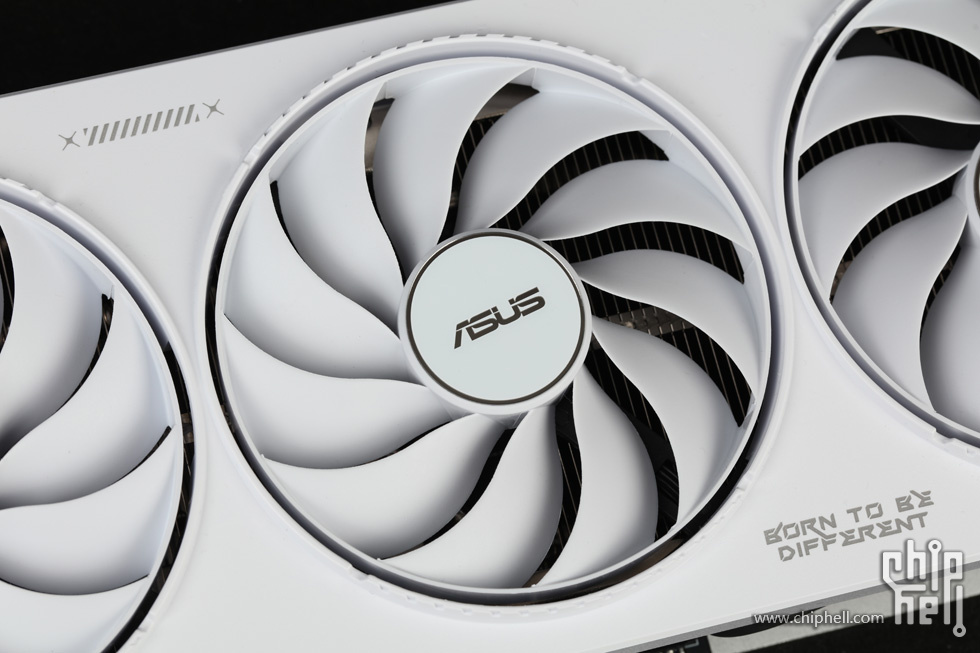

中置风扇方向相反以优化整体风道.轴心贴有ASUS Logo装饰贴.

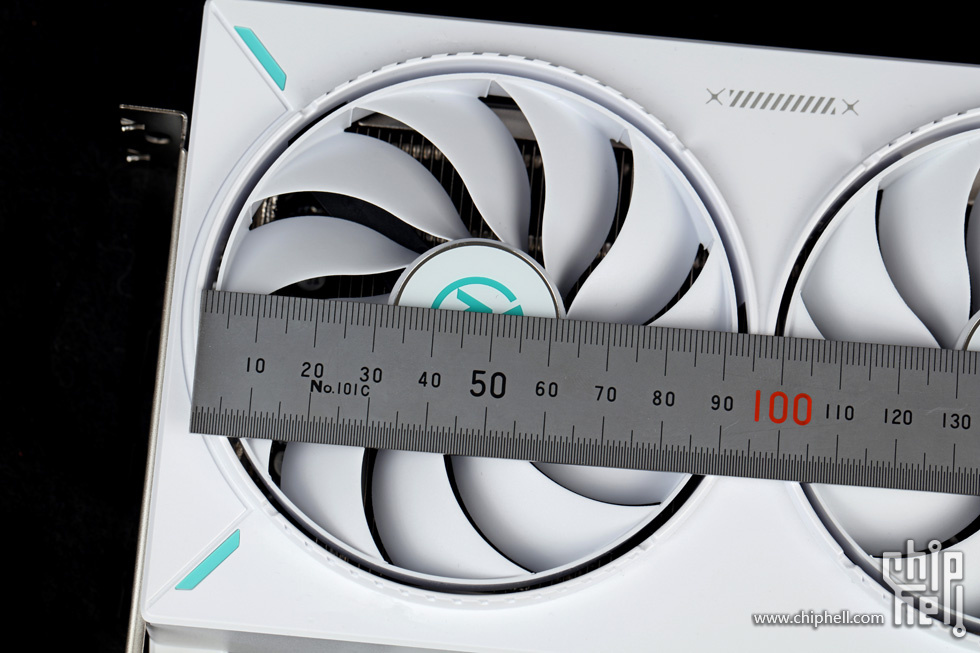

风扇直径尺寸规格规格为94mm.
显卡长度(不含挡板)约302mm.

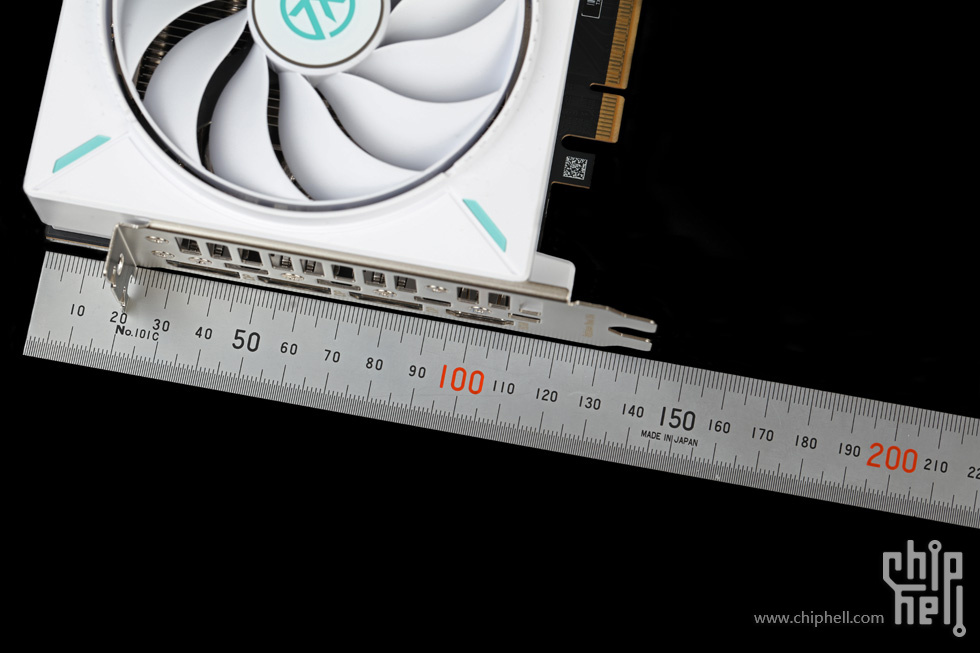

高度(含挡板)约143mm.

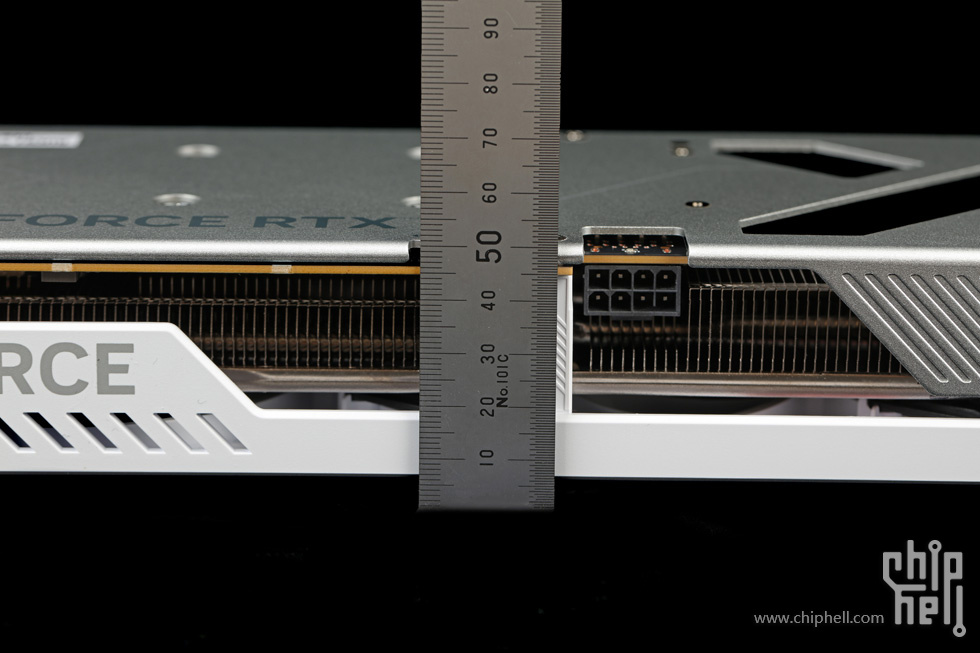

显卡厚度约52mm.占2.5槽.

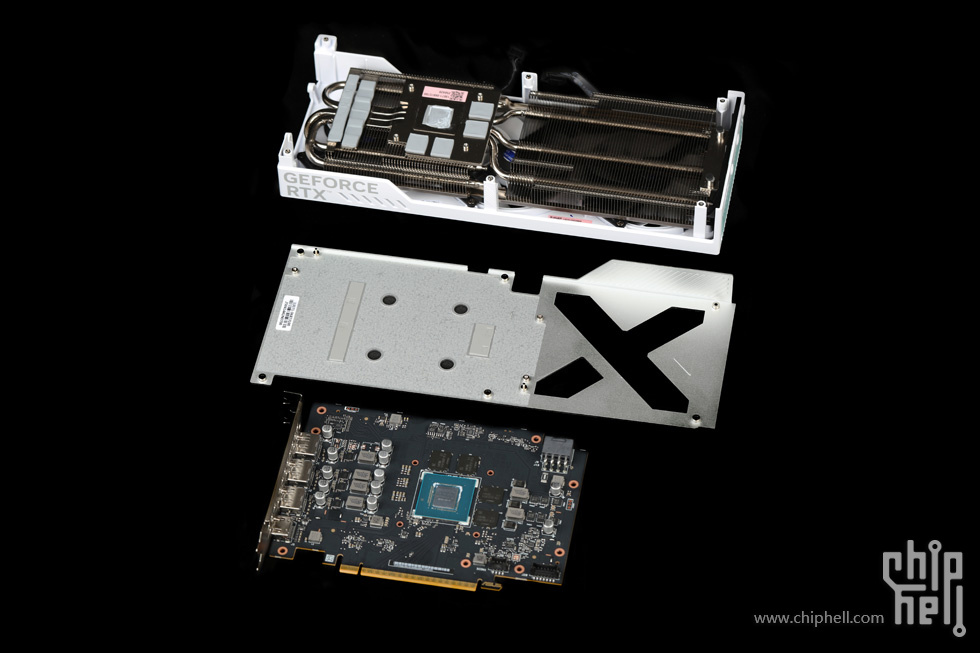

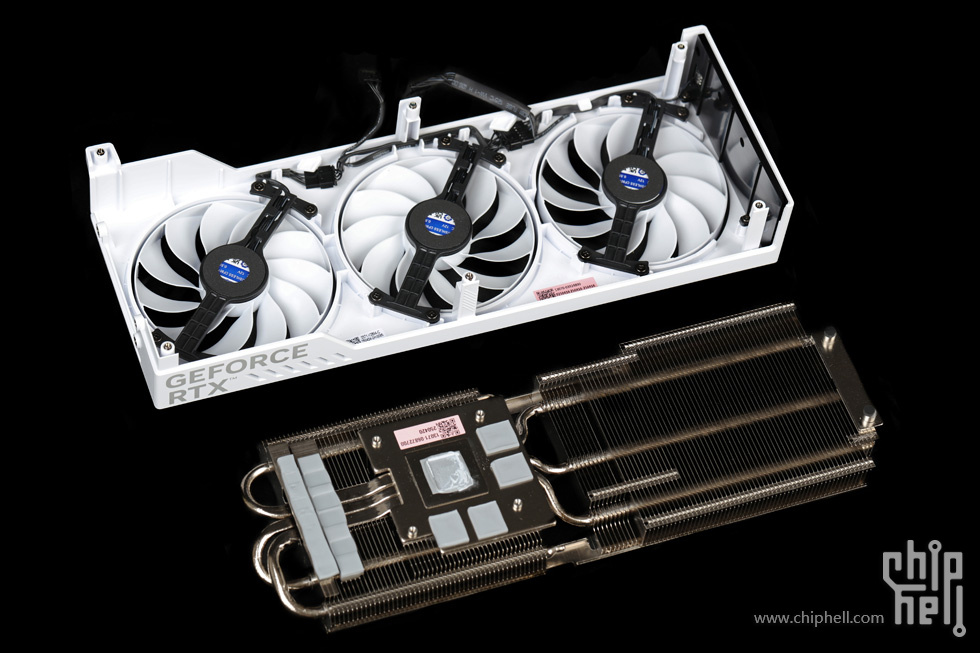

分解.

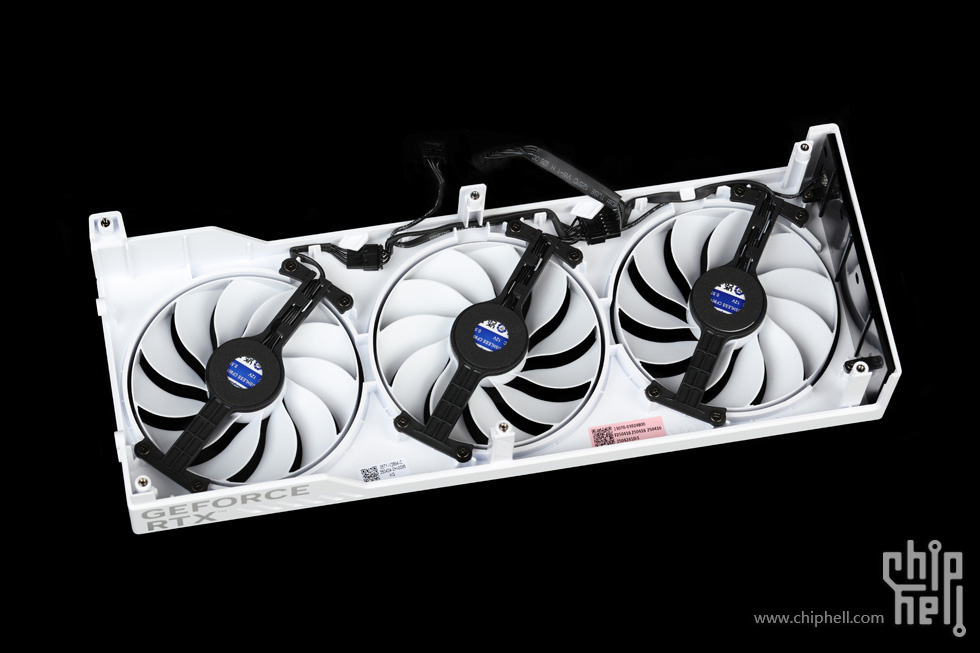

风扇外壳内侧.

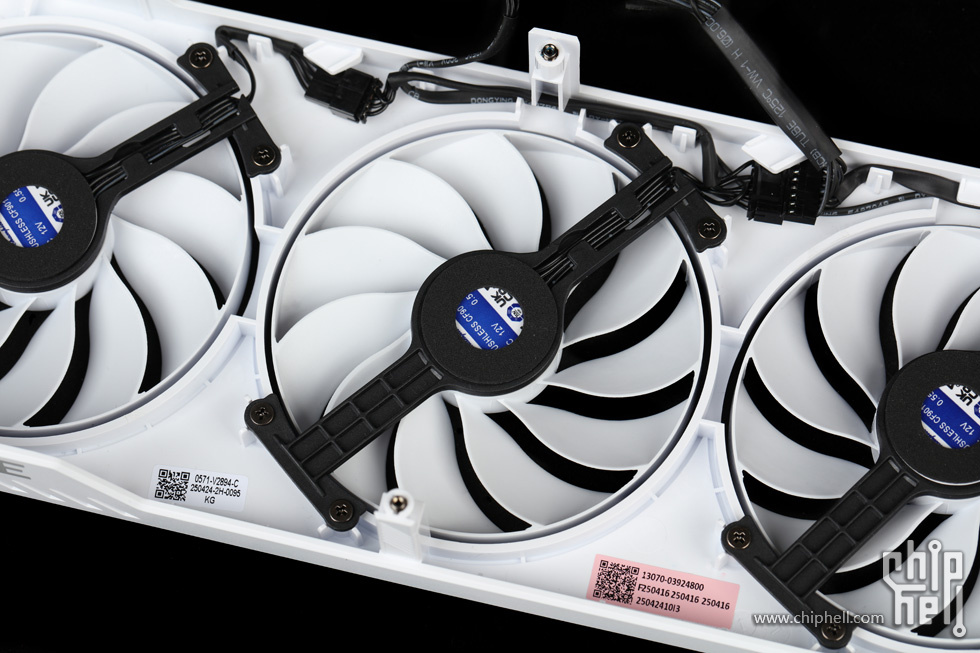

内层的风扇支架.

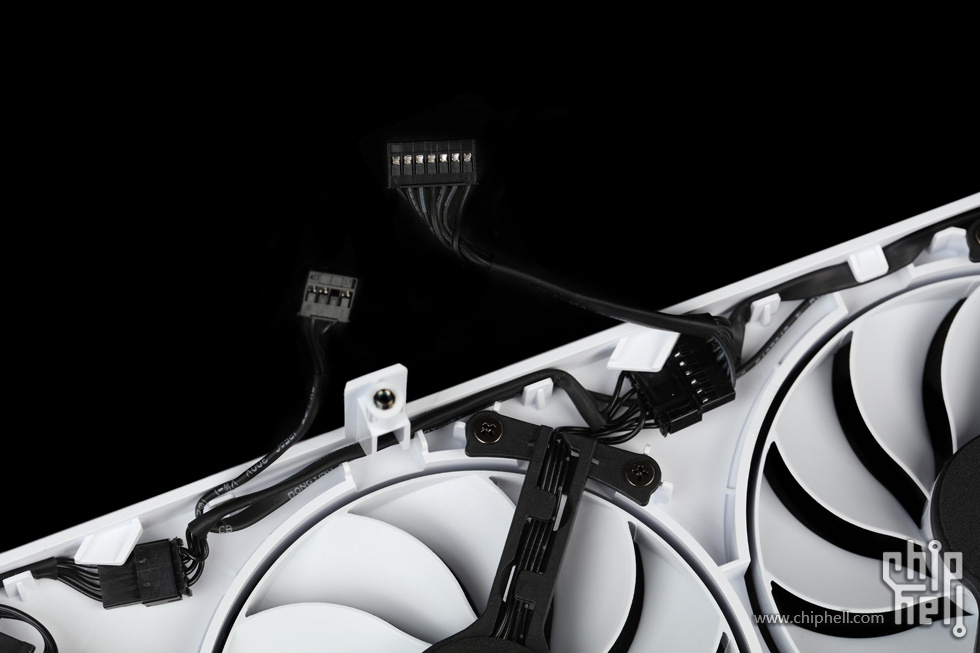

风扇并线后的统一接头.

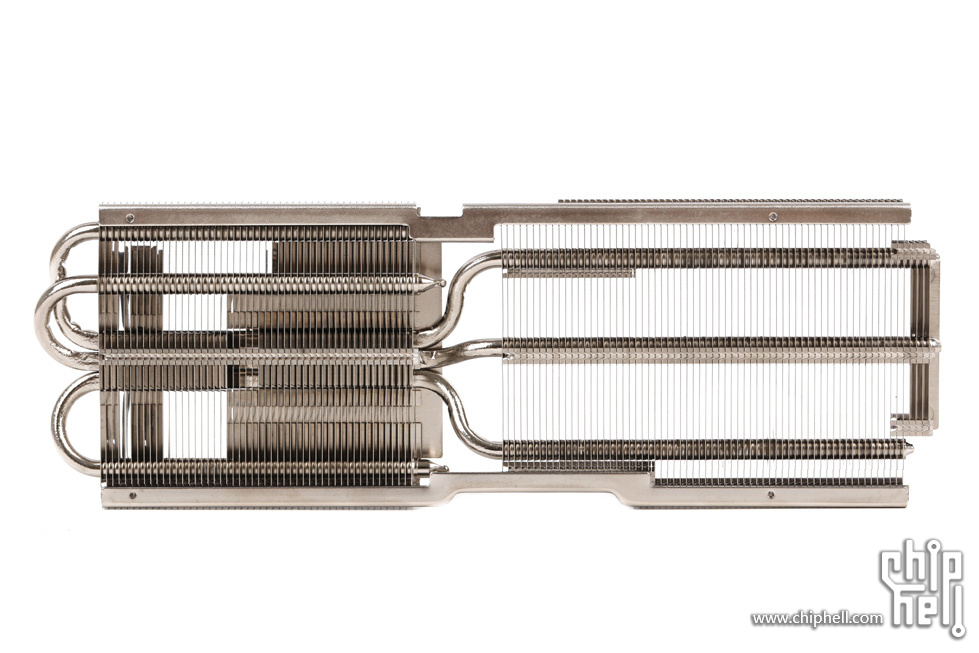

散热片模块正面.

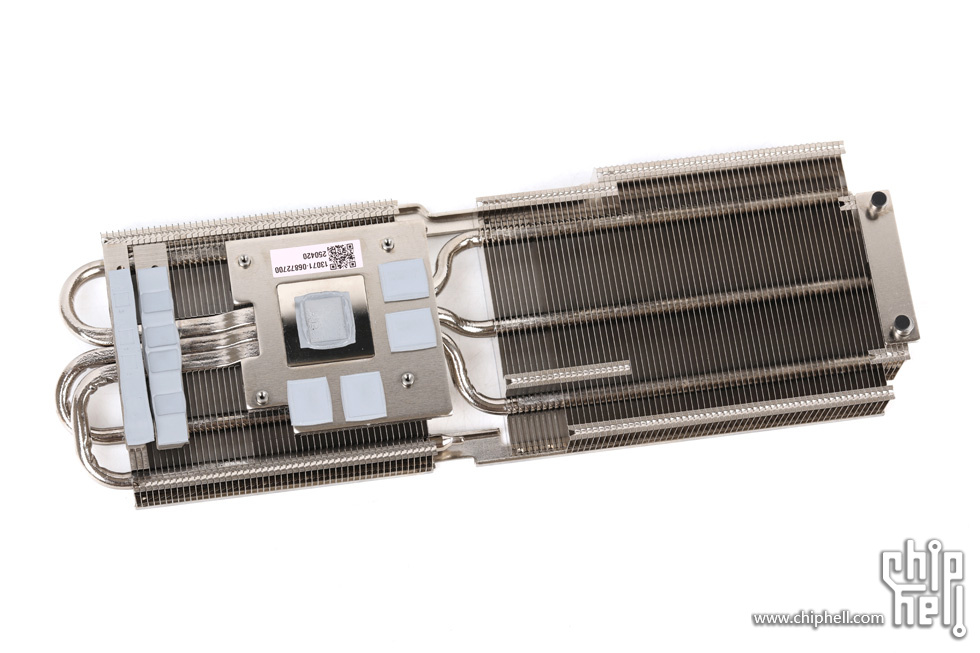

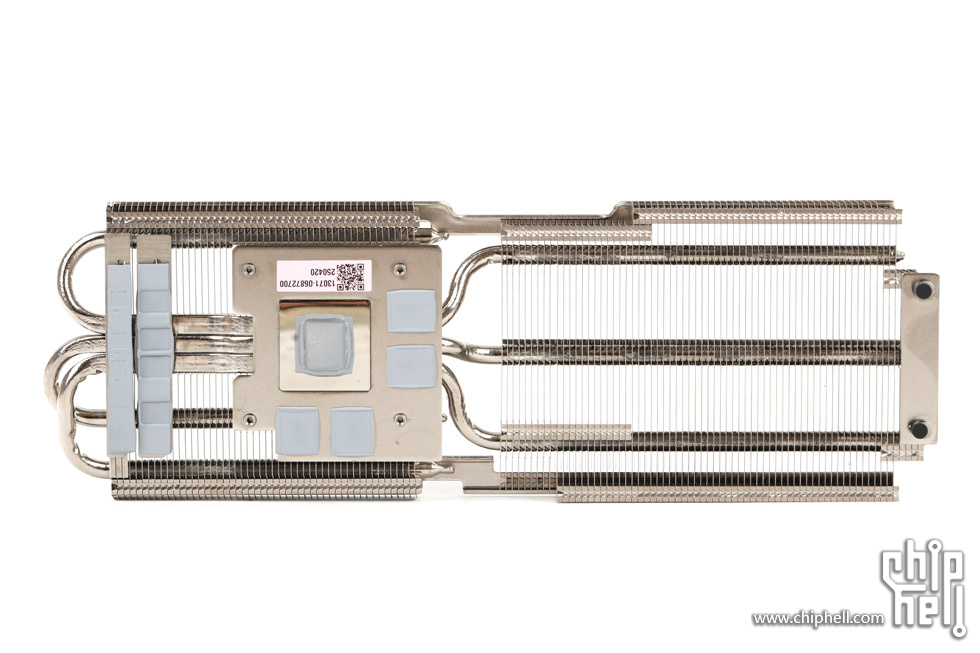

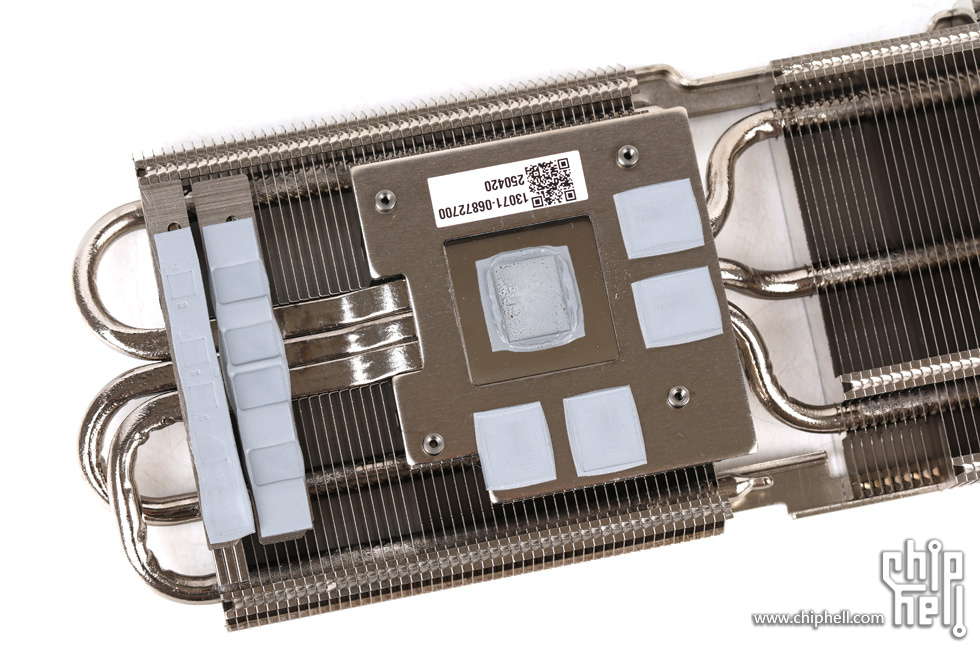

散热模块底面.
镀镍铜底搭配相变硅脂覆盖GPU核心.显存则由外圈的固定框架搭配导热垫覆盖.

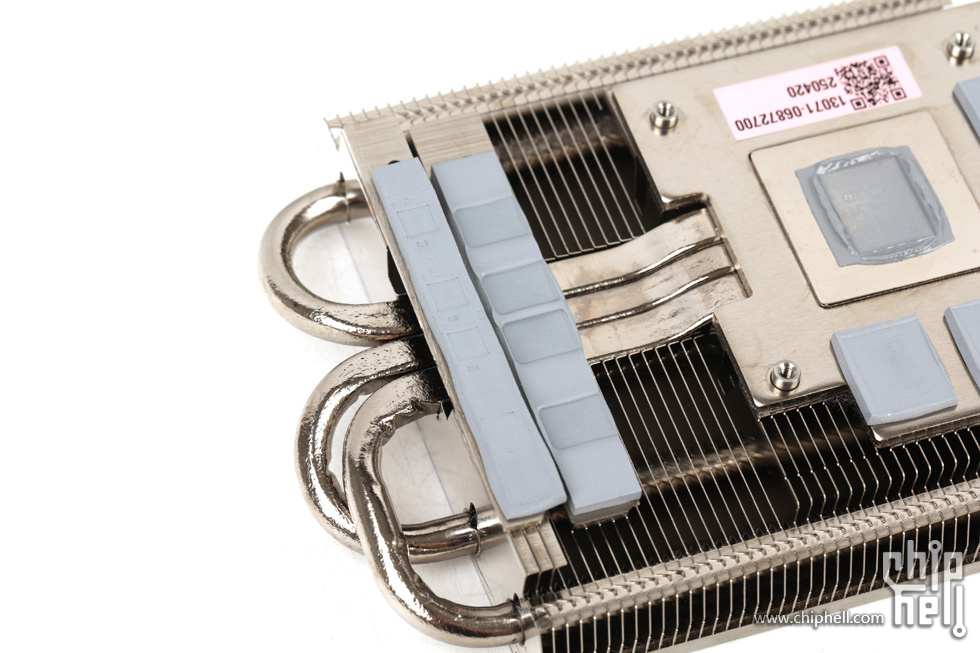

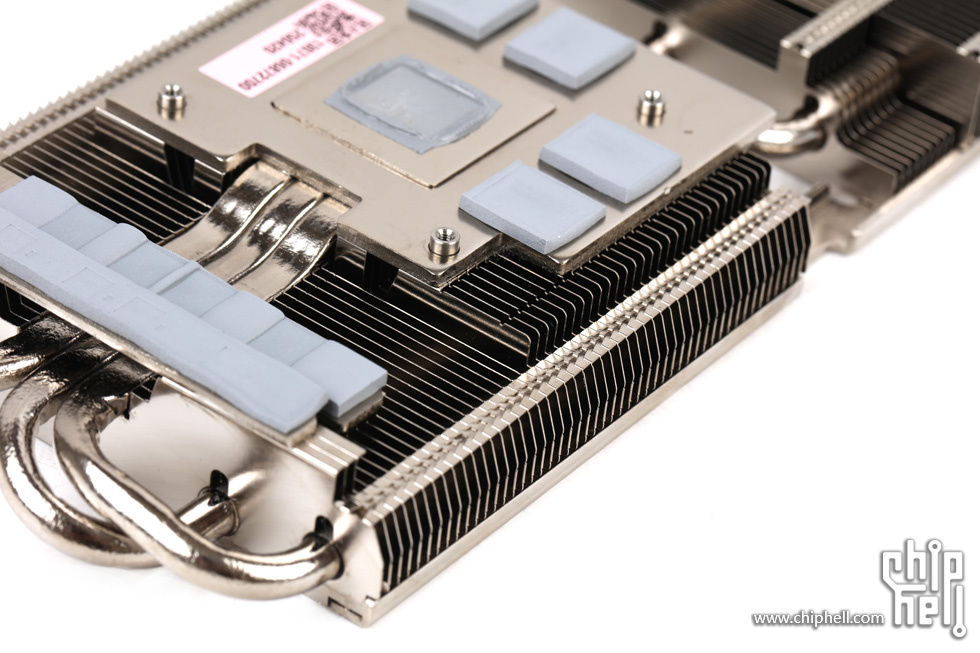

GPU供电的MOSFET和电感位置的散热片对应垫高后附加底座板并结合导热垫以覆盖对应器件.

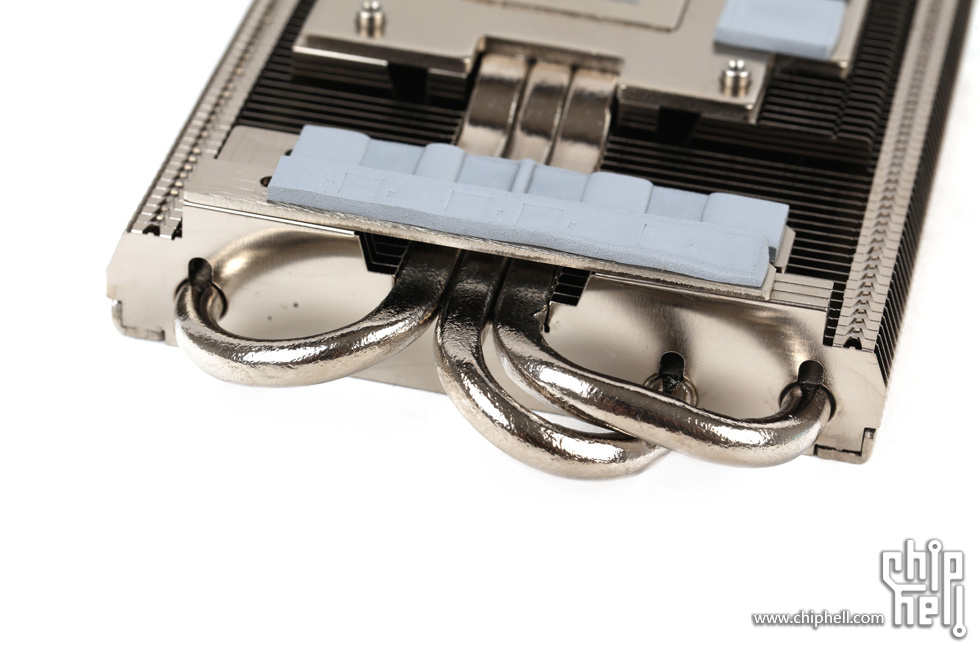

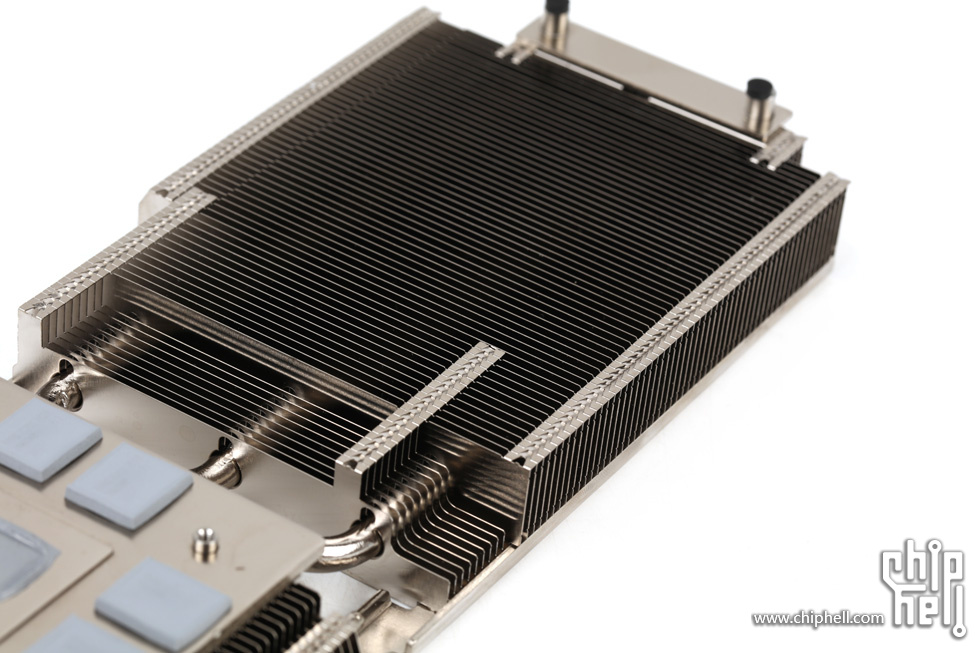

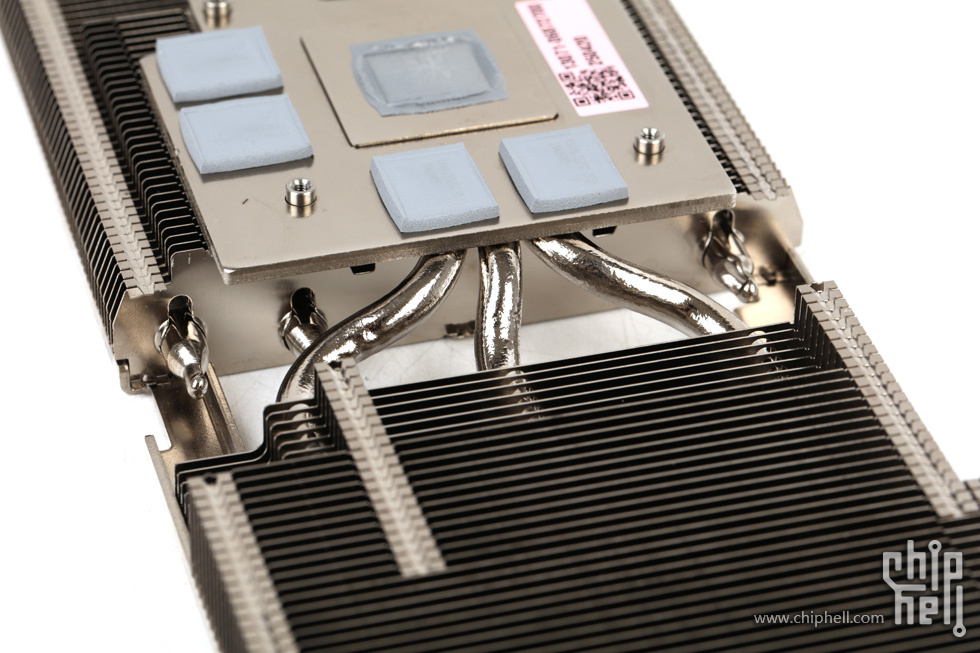

散热器配备三条6mm热管.在底座位置为便于加工选择压扁贴于底面的处理.但均在外侧回穿入近核心段散热片靠两侧和贴近风扇一面的区域.
在中段散热片两侧简单弯折后等距排开并一字横排穿入两侧散热片内.
后半段散热片针对板型和外框调整了造型.

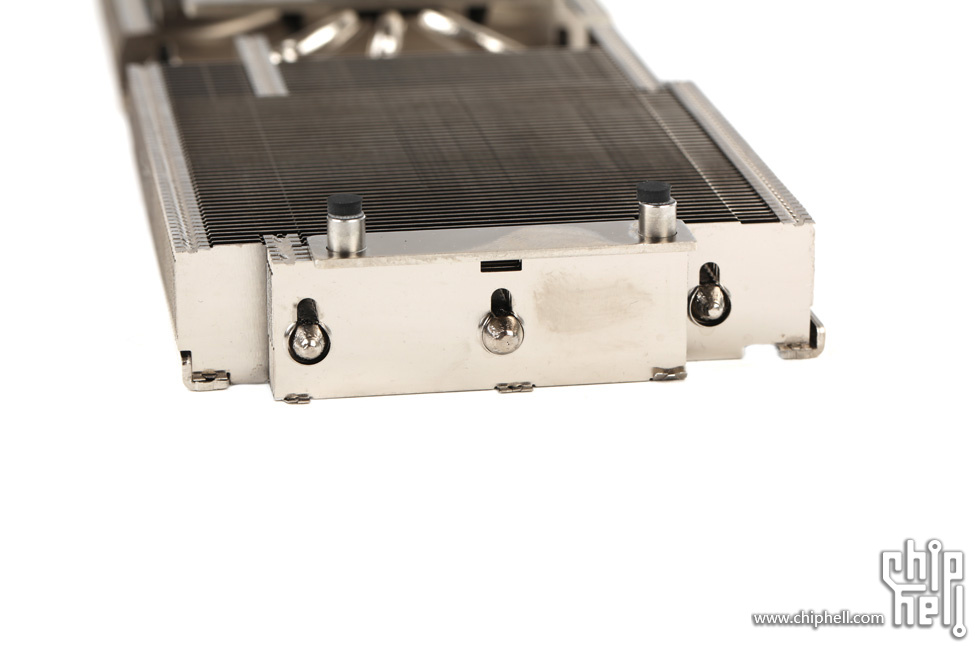

两侧散热片边缘造型的阶梯式处理.

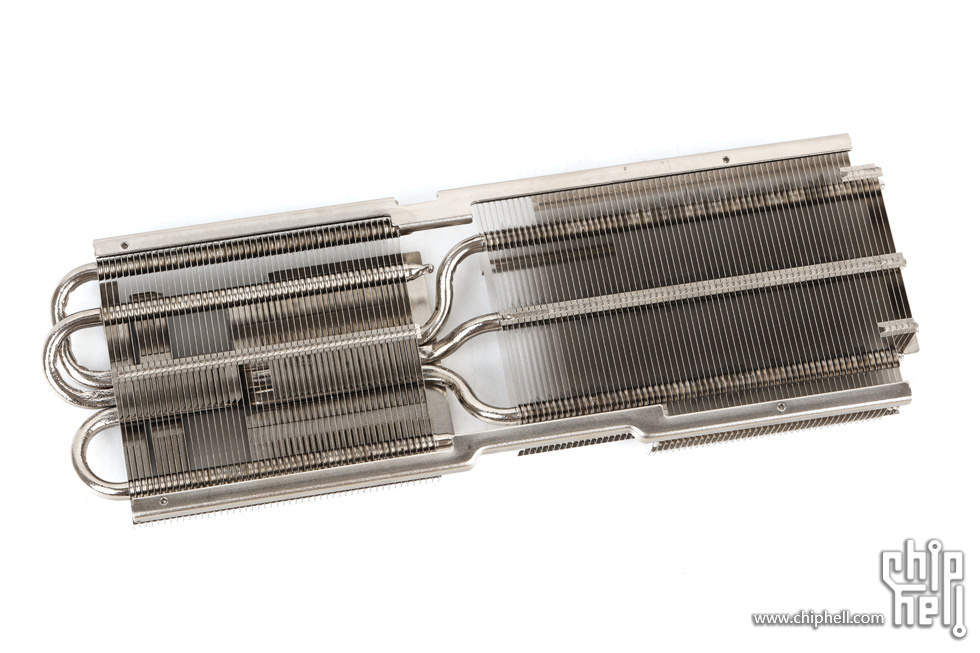

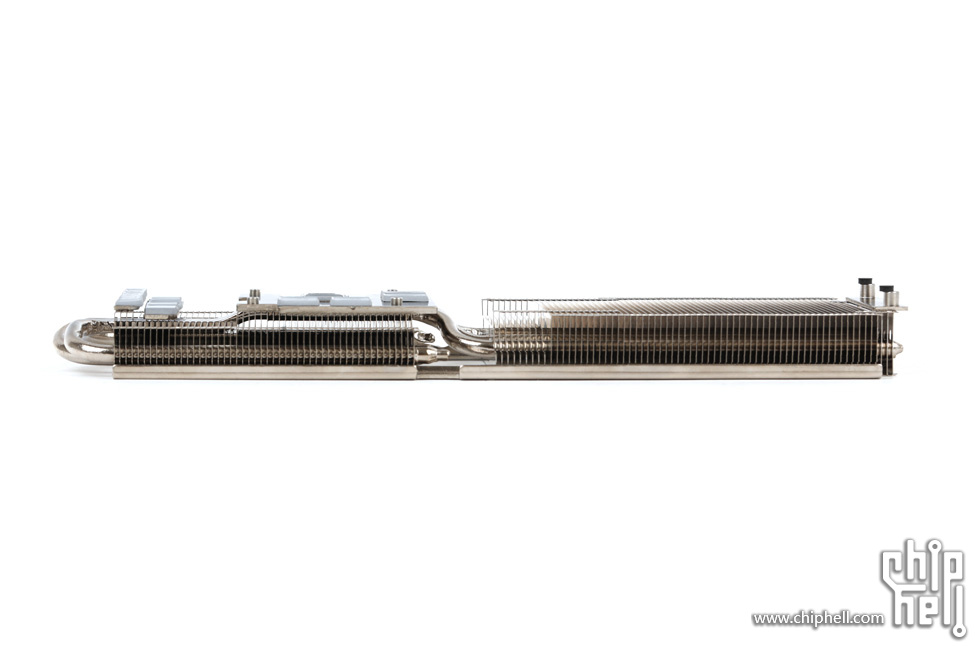

俯视和侧视角度可以更清晰观察整体结构和热管走向.

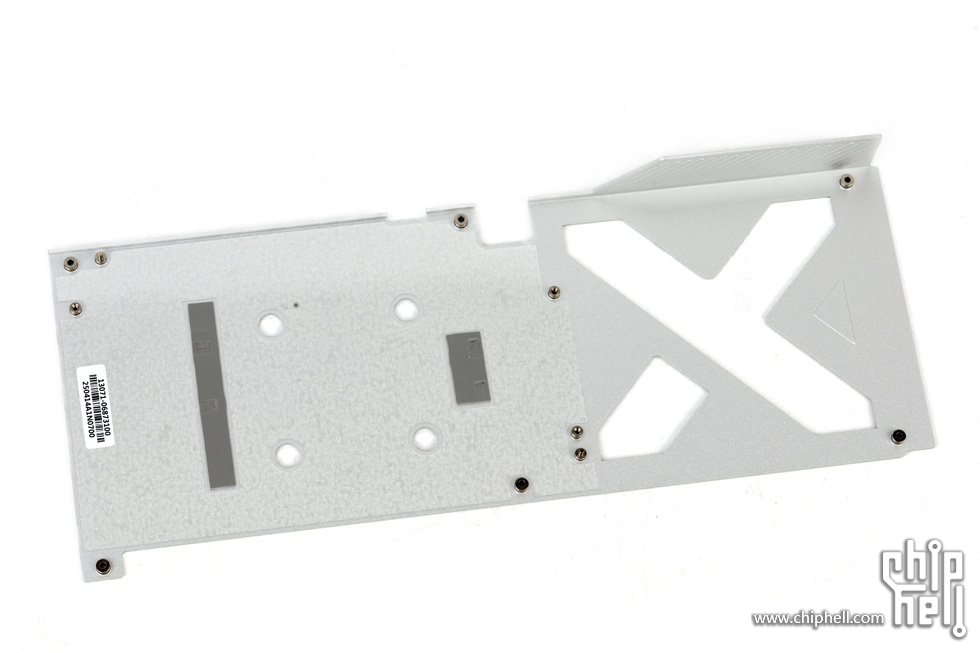

背板内侧.供电位置附加了导热垫.

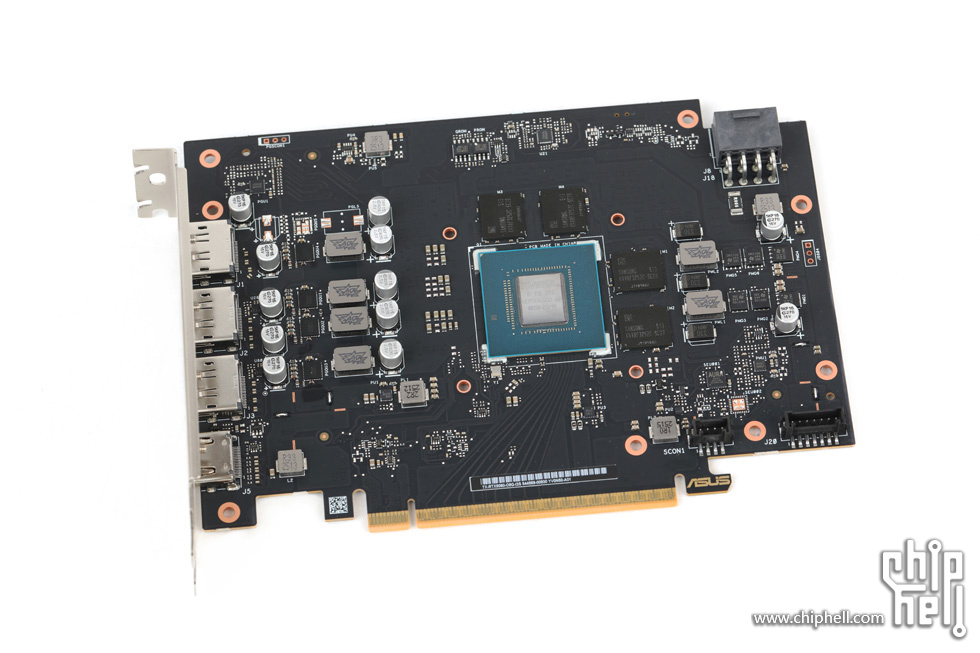

板卡正面.

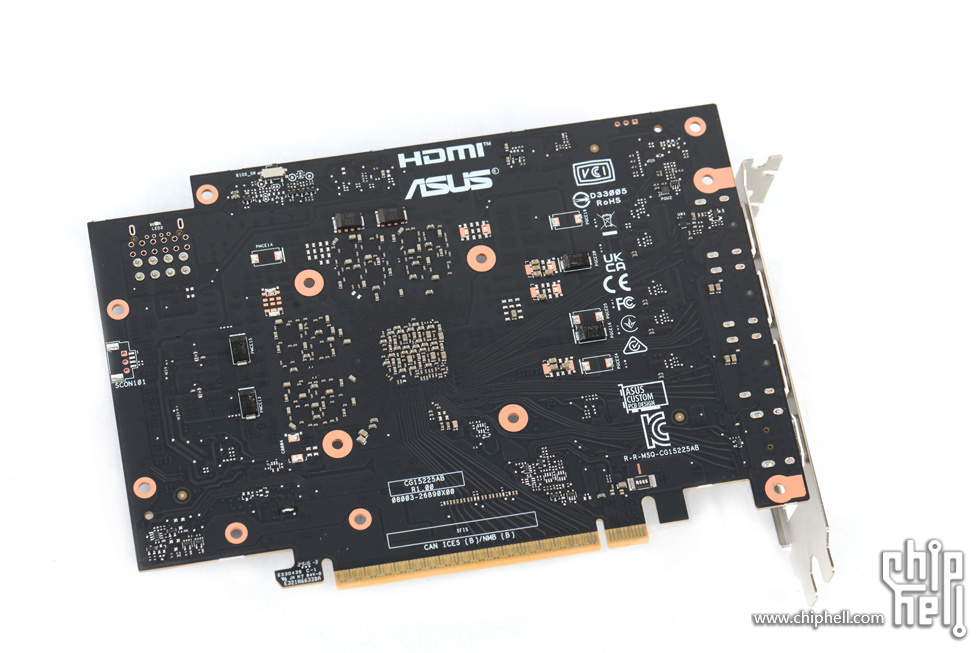

板卡背面.

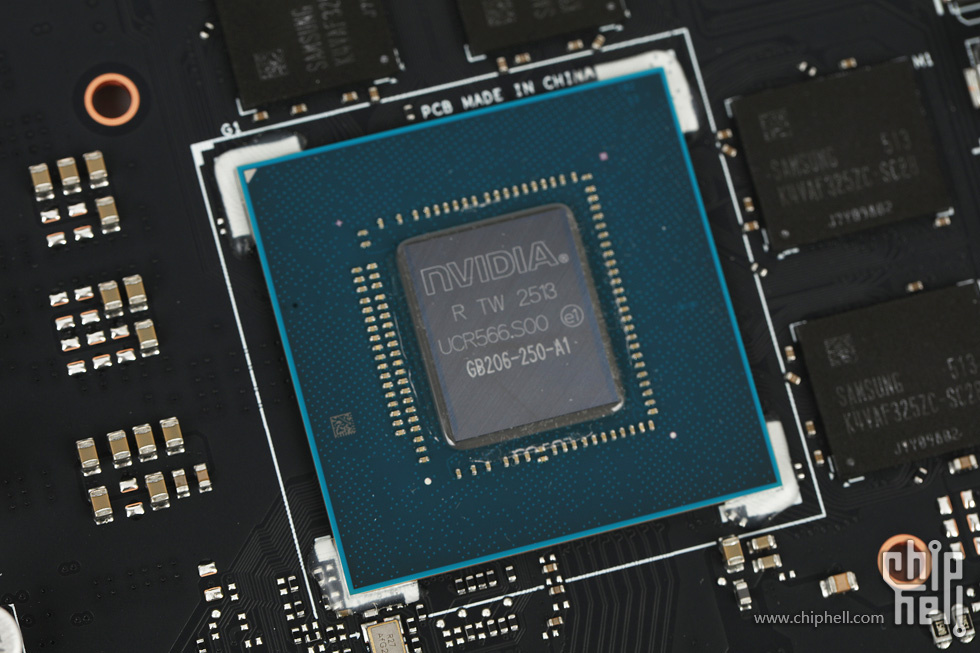

对应GeForce RTX 5060的GB206-250 GPU.

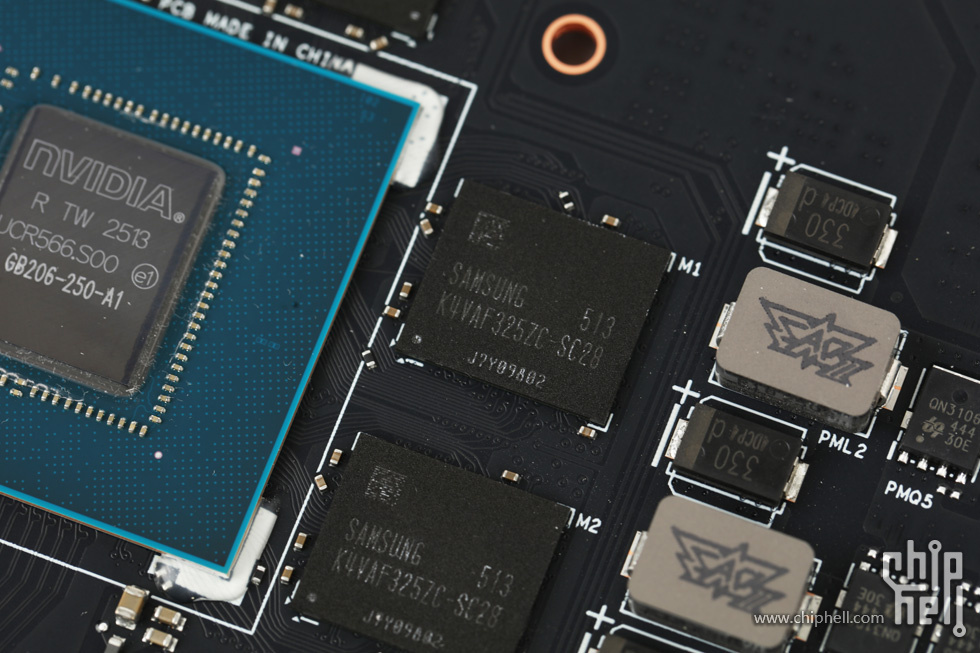

显存由4片Samsung 16Gb 32bit 28Gbps GDDR7颗粒组成8GB 128bit 28Gbps的配置.

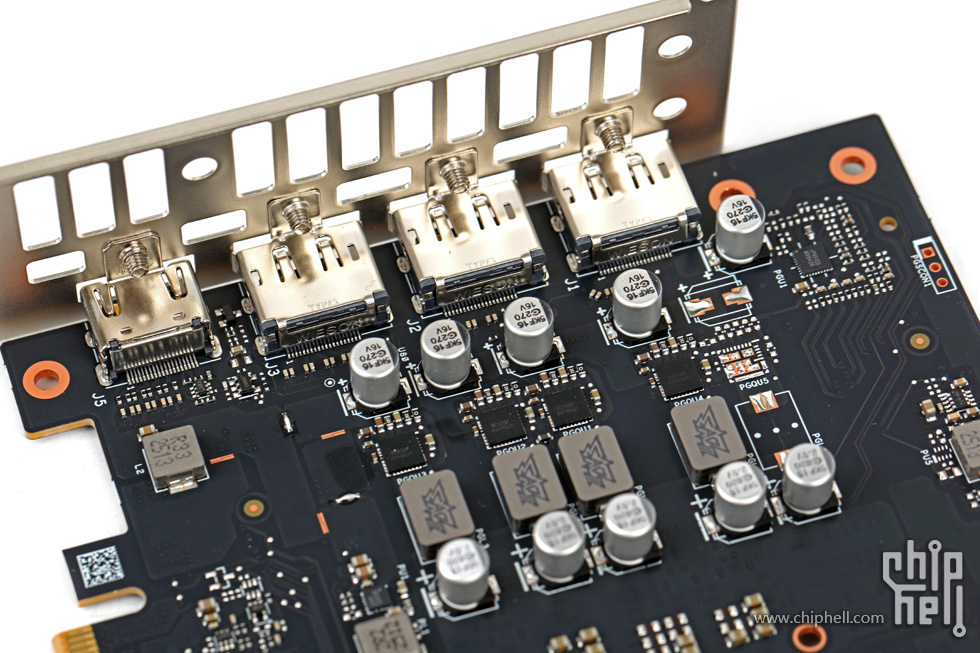

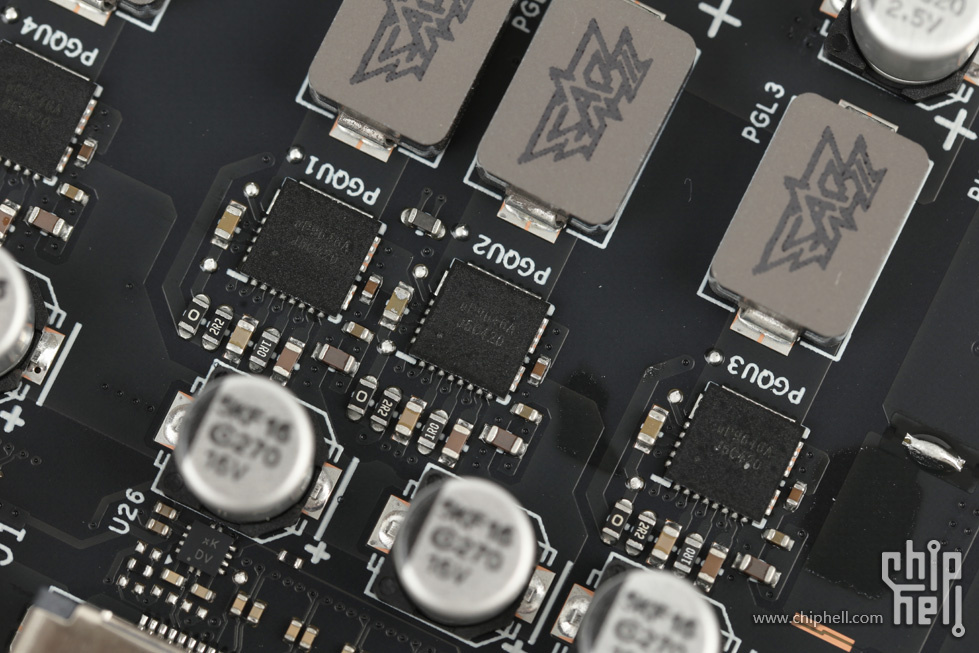

4相GPU供电和2相显存供电.

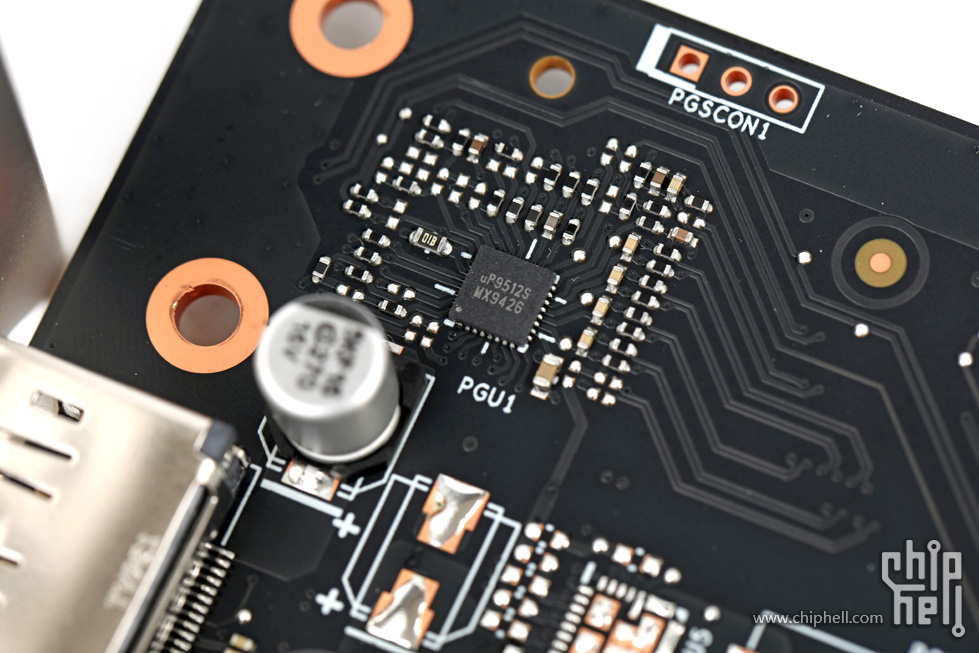

GPU供电主控uPI uP9512S.
GPU供电每相搭配一颗uPI uP9646A DrMOS MOSFET.

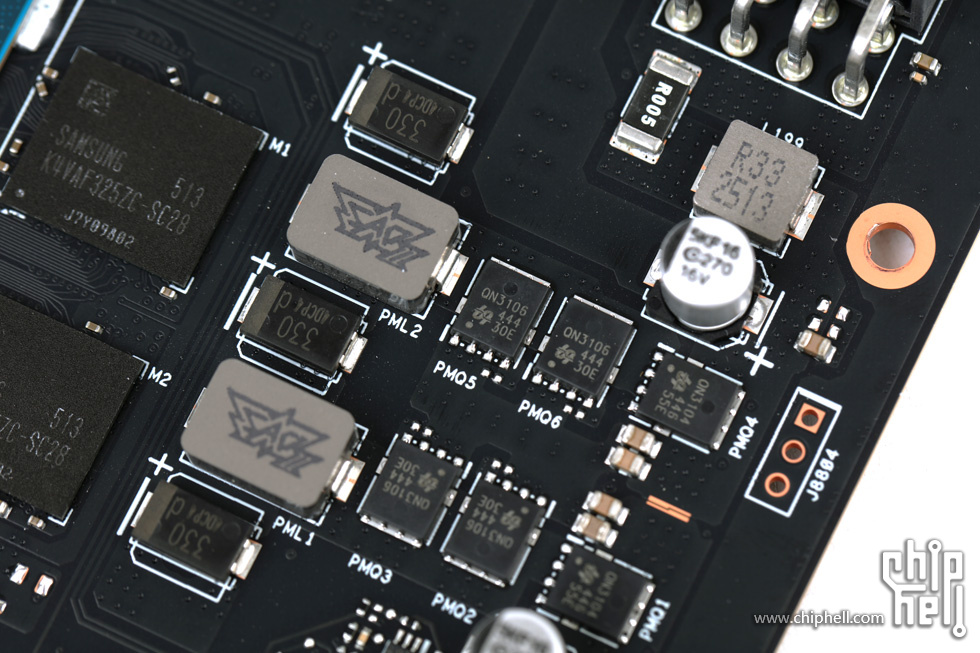

显存供电每相搭配uPI QN3104+ 2* QN3106上下桥组合.

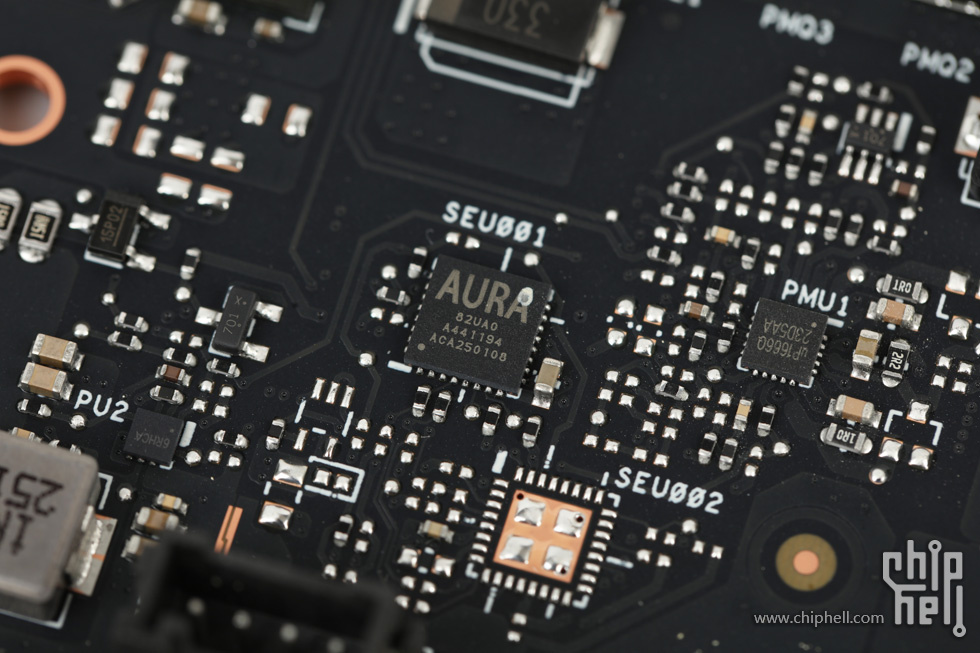

板载灯控芯片.

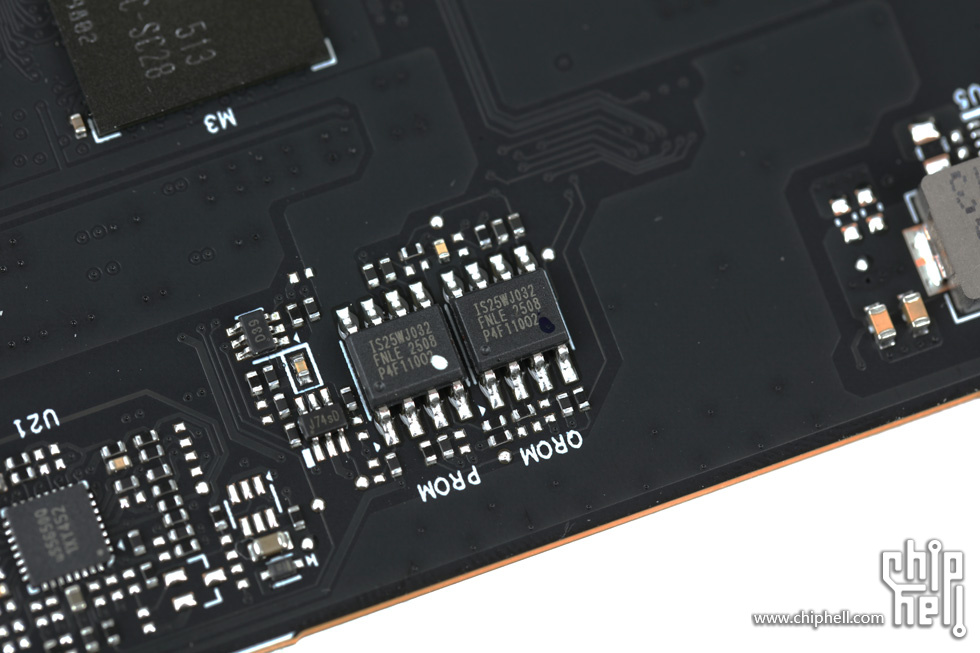

双BIOS ROM芯片.
|
