拆解解析
拧下D面所有螺丝,即可撬开背盖. 背盖整体材质为塑料.

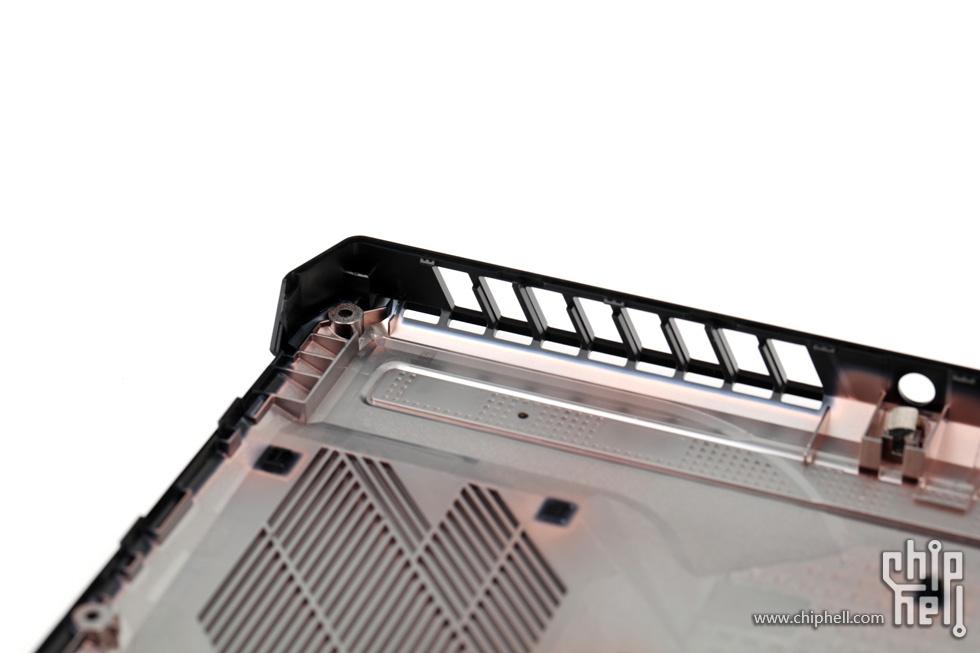

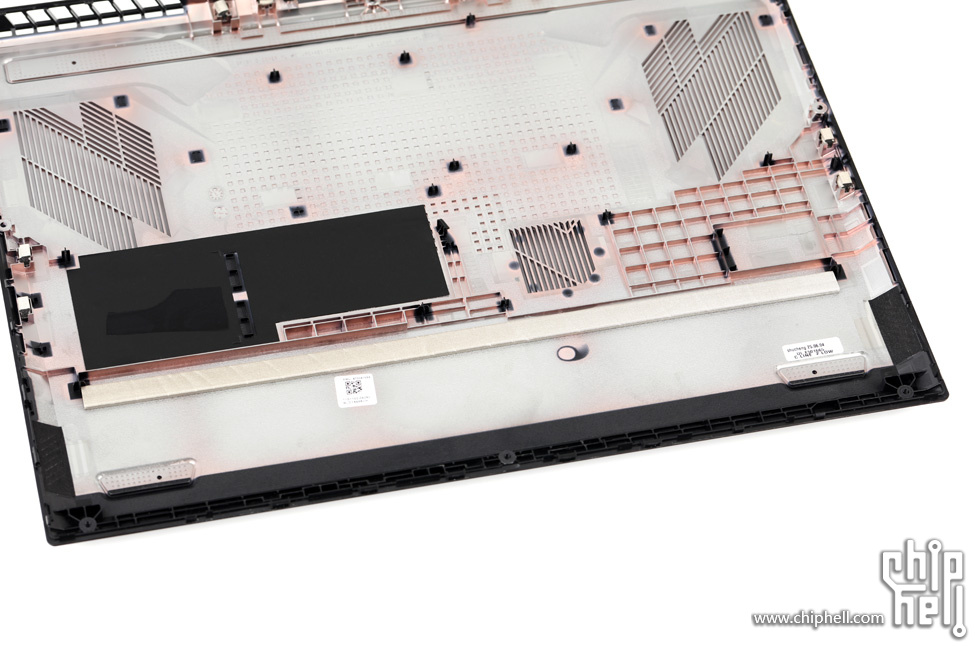

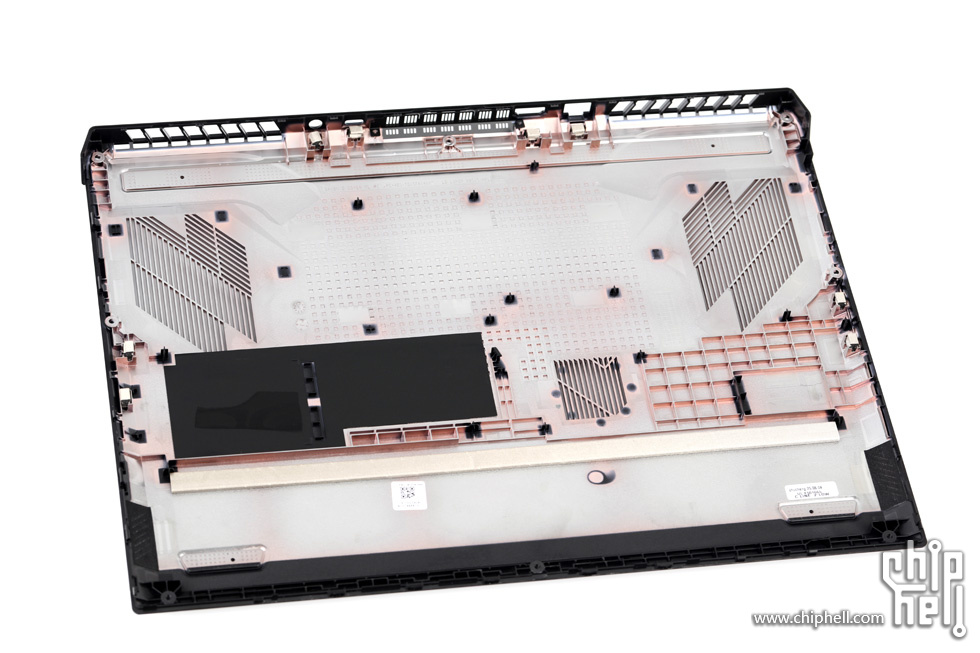

后盖与出风口外框为一体式设计.

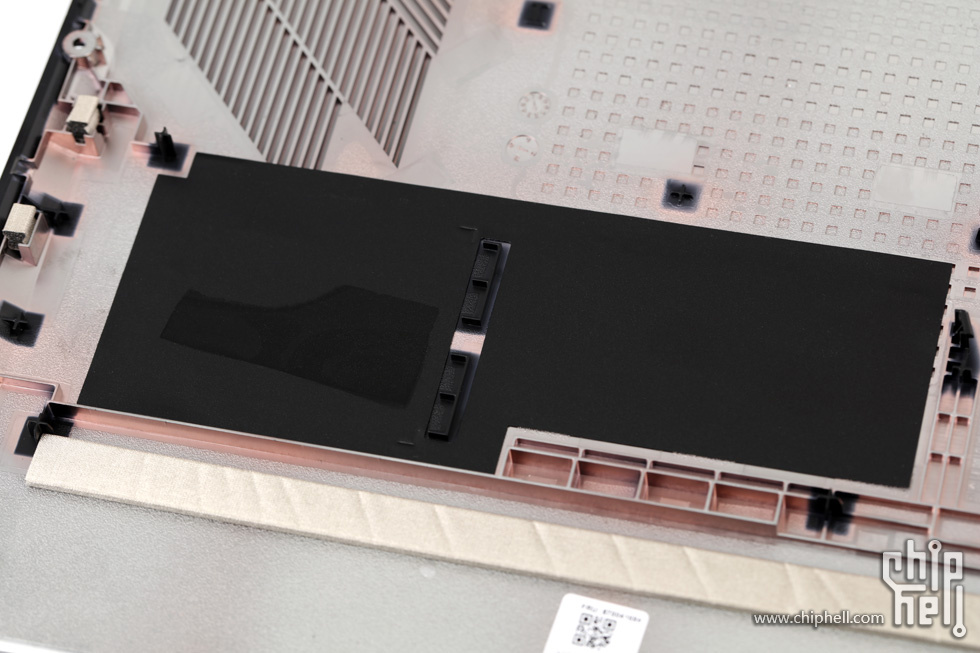

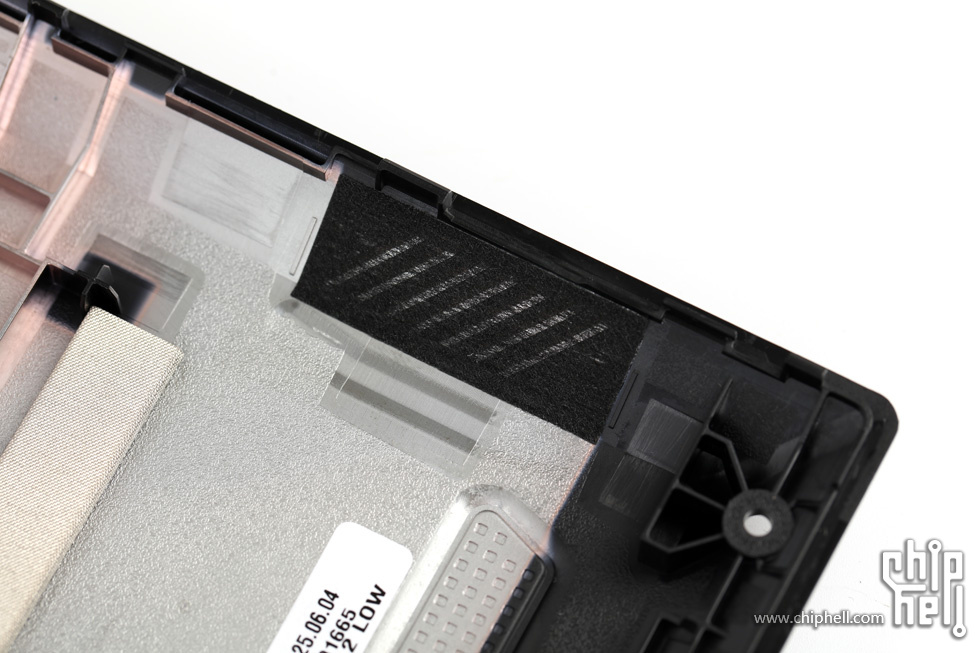

在电池上方有长条形的泡棉,起到缓冲防震的作用.
电池左上方的M.2 SSD散热位置.

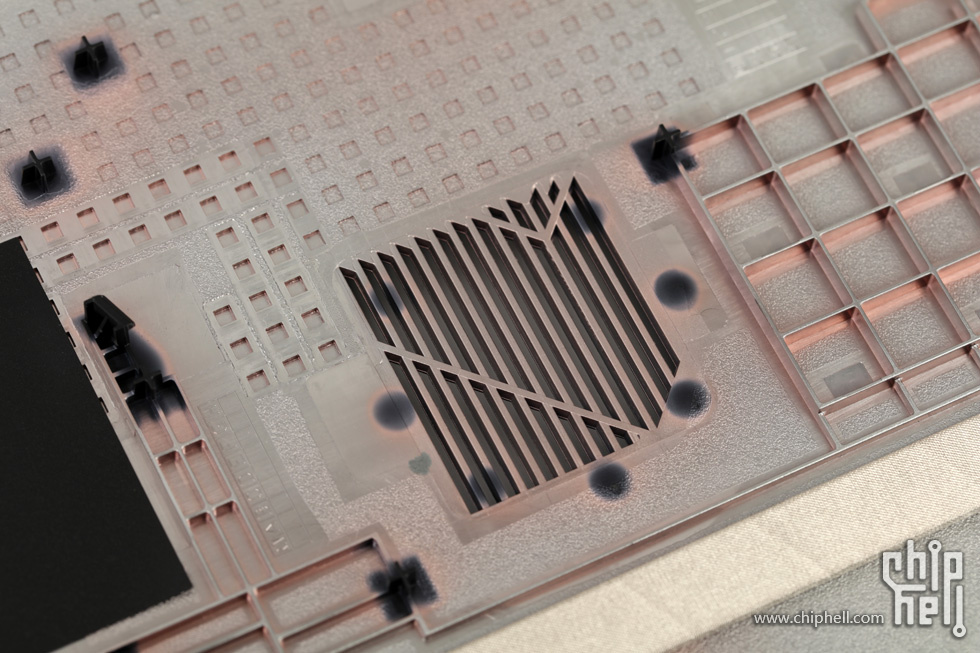

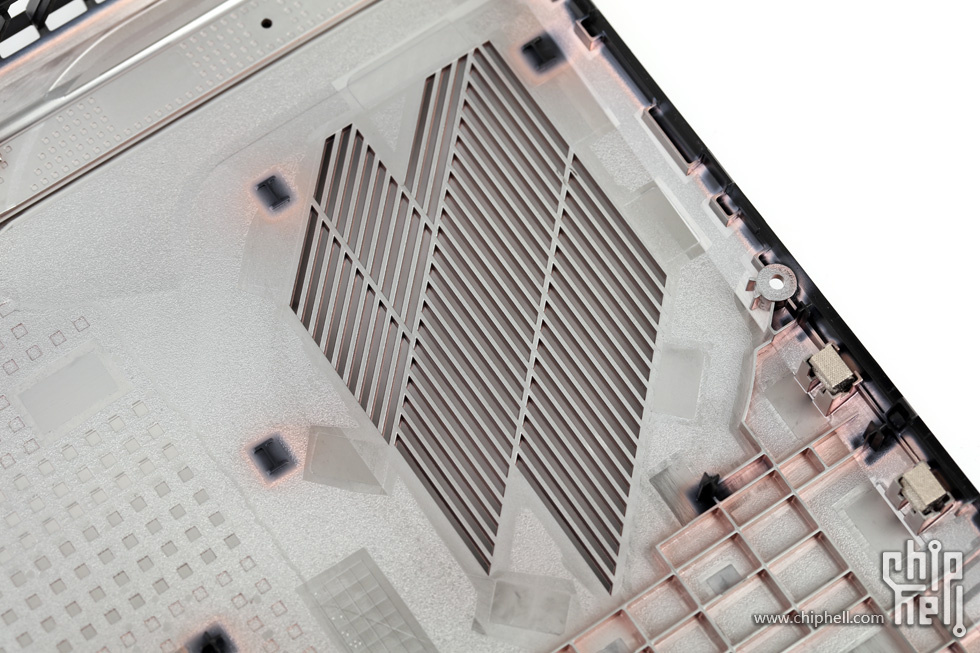

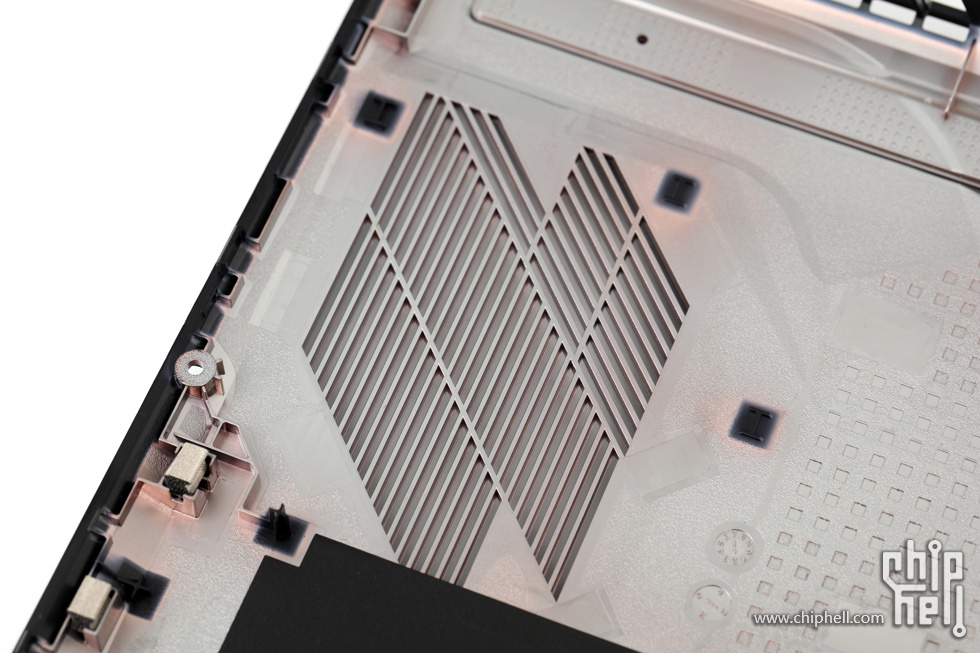

风扇进风口特写.

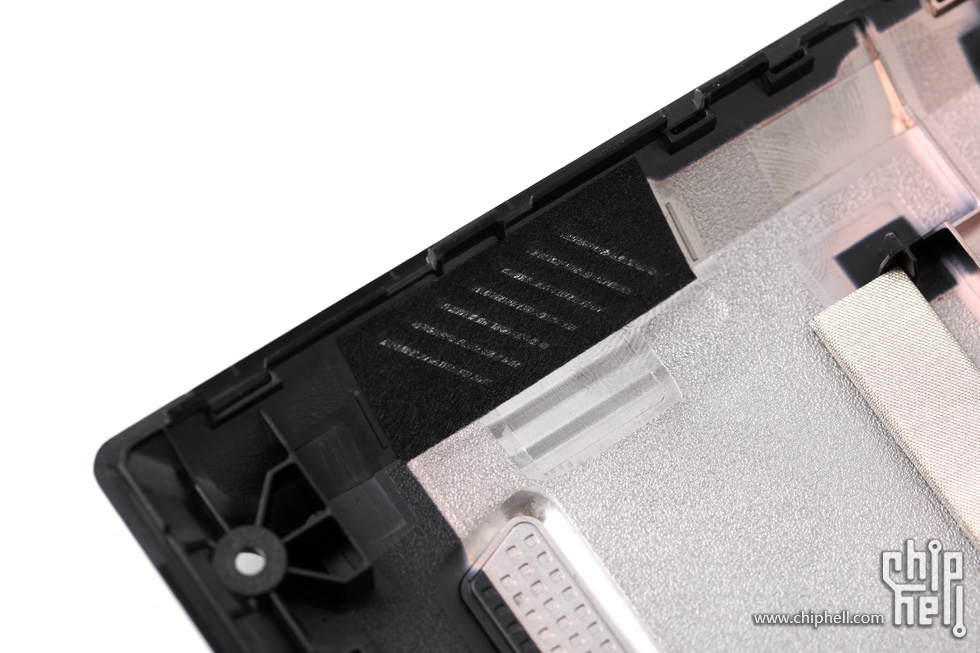

后盖左下/右下角的扬声器防尘网.

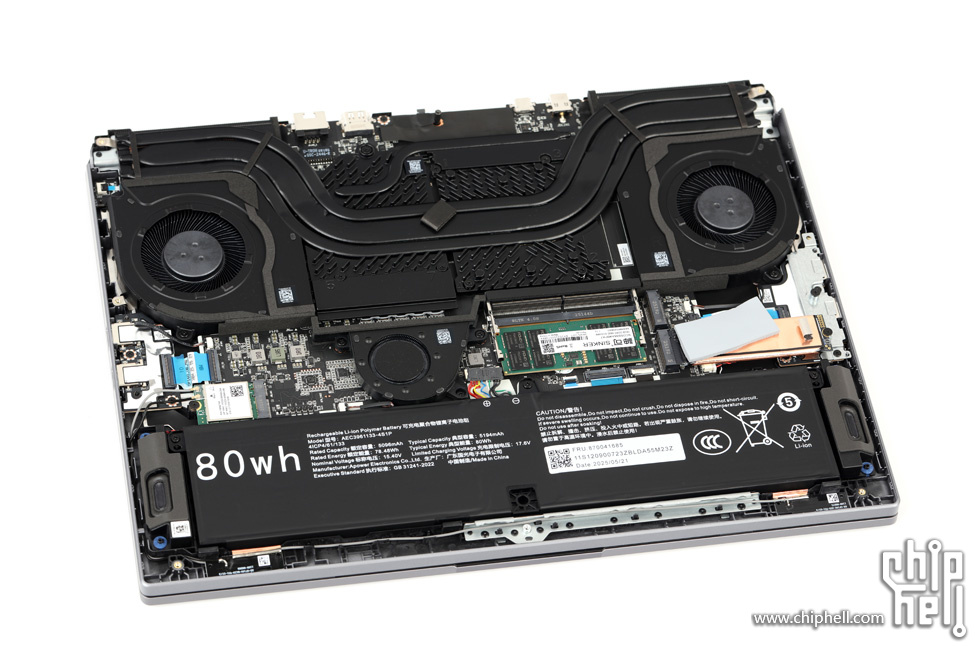

内部硬件整体布局一览.

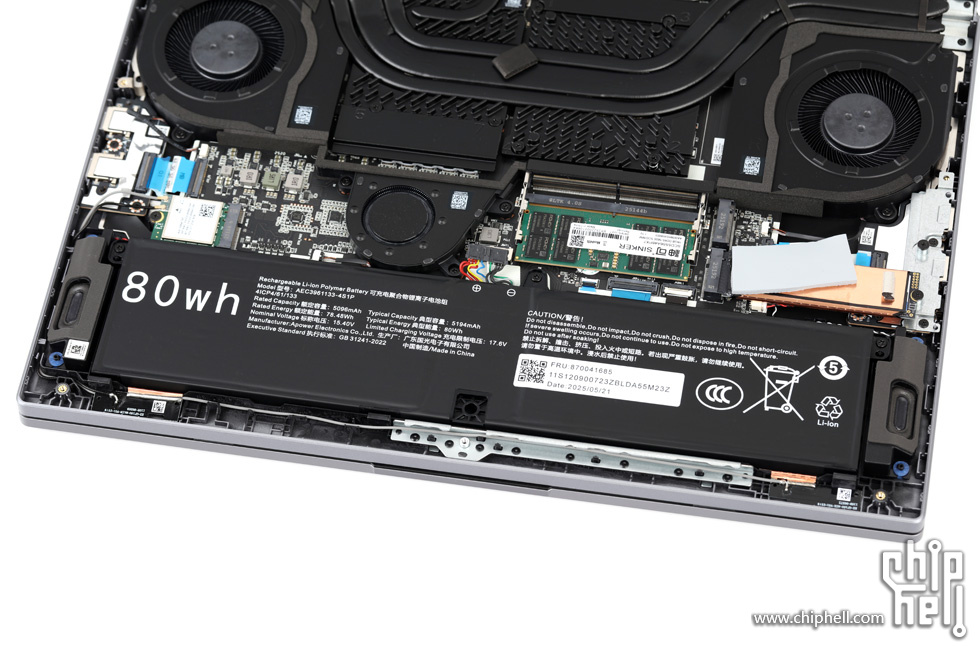

最下方为电池区域,电池容量使用醒目的大号数字标记,容量为80Wh.

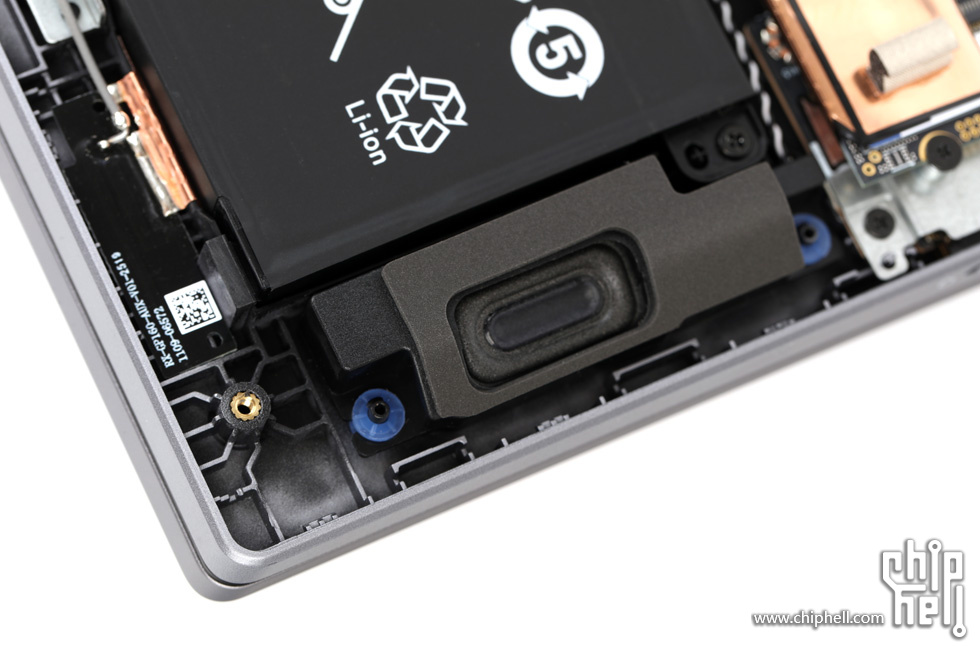

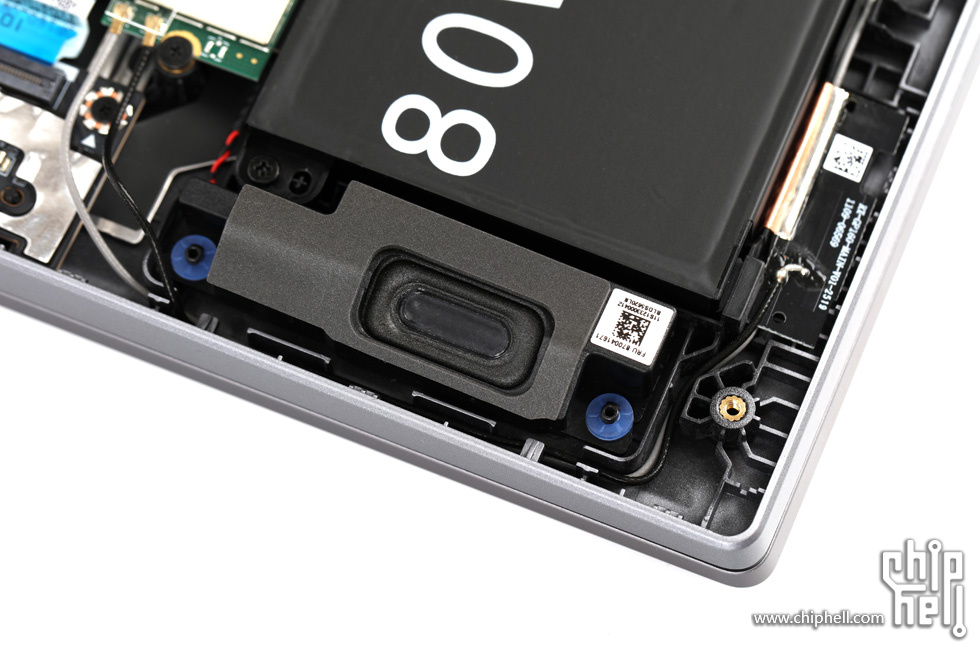

电池左右两侧的扬声器.

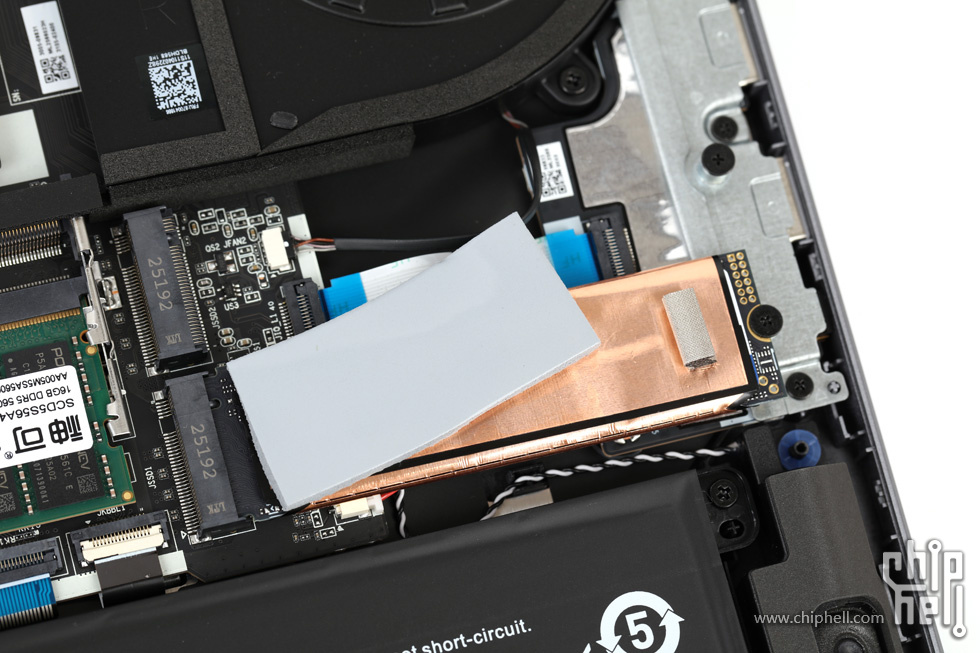

机身右侧的两条M.2 SSD安装位置. 原厂唯一的导热垫贴歪了.

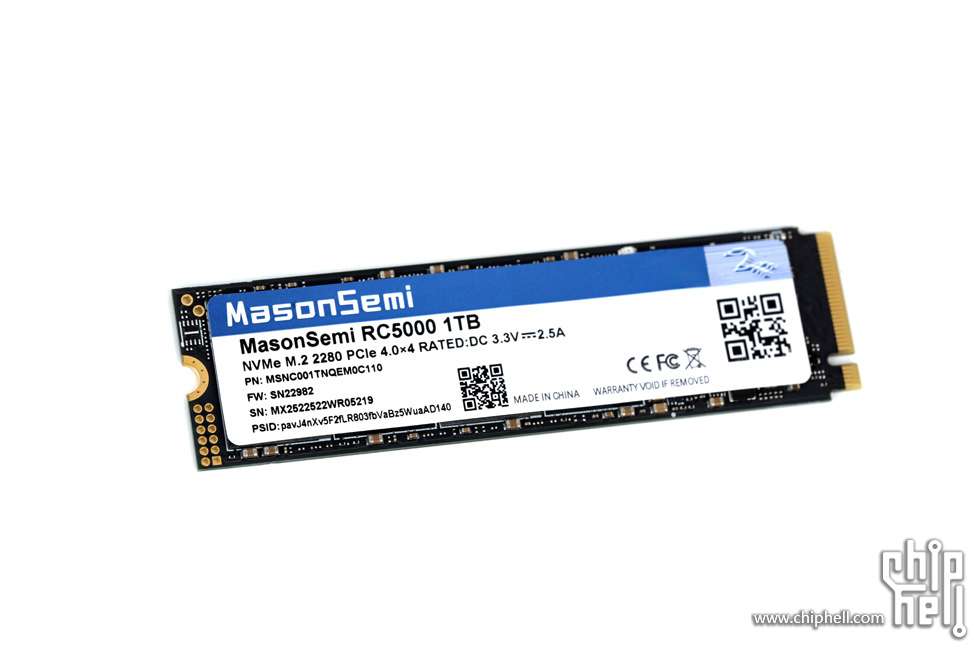

预置的M.2 SSD为长江万润,型号为RC5000,容量1TB.

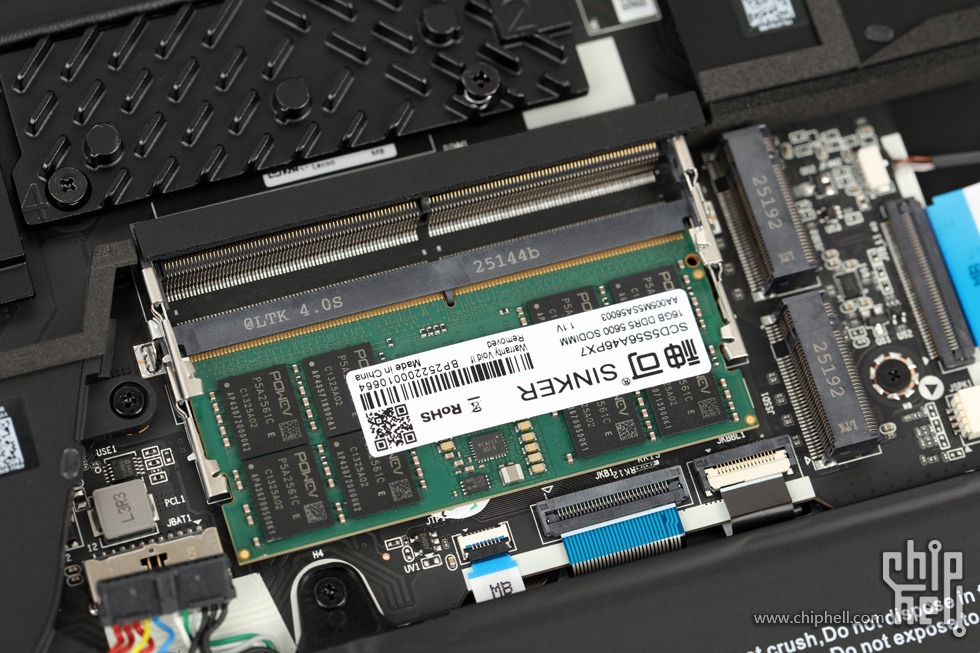

中间位置为两条叠放的SO-DIMM内存插槽,出厂预置一条内存.

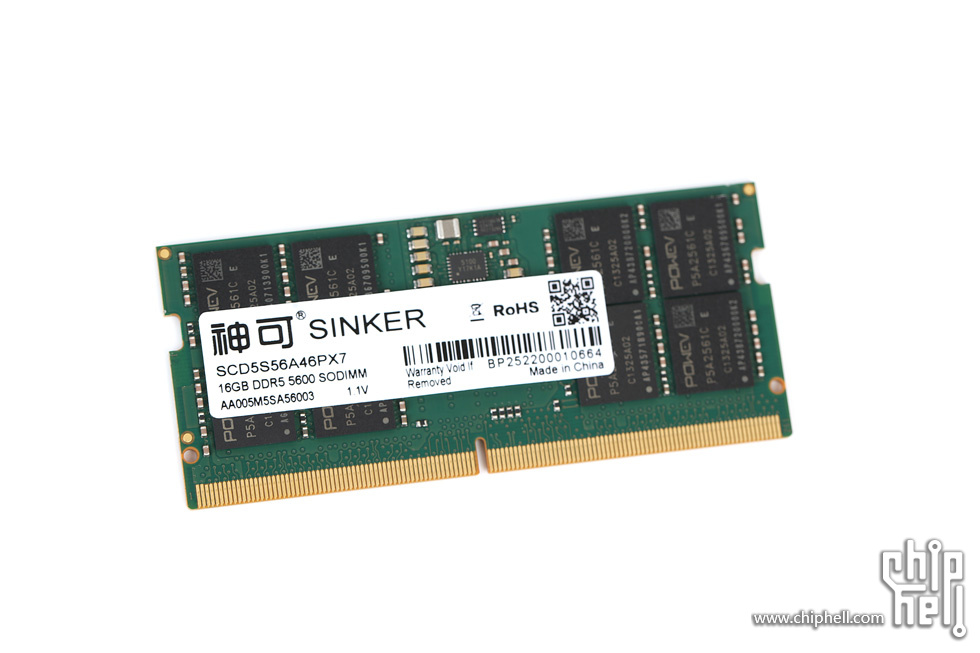

预置的内存来自于神可的DDR5 5600MHz,单条容量16GB.
左侧的M.2 Wi-Fi网卡安装位置.

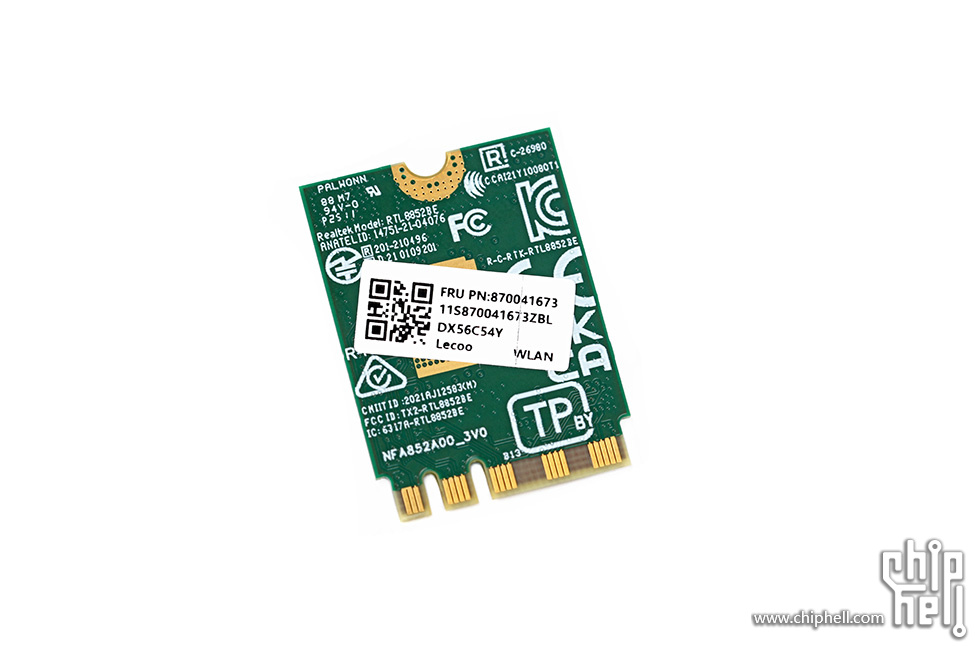

预置的型号为Realtek的RTL8852BE,支持Wi-Fi 6和BT 5.2技术标准.

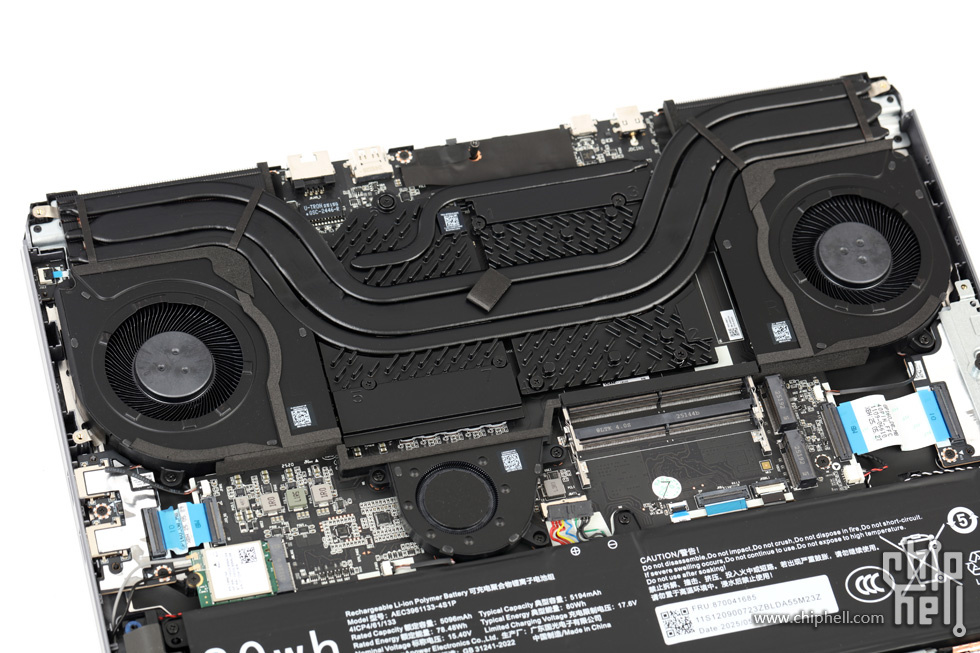

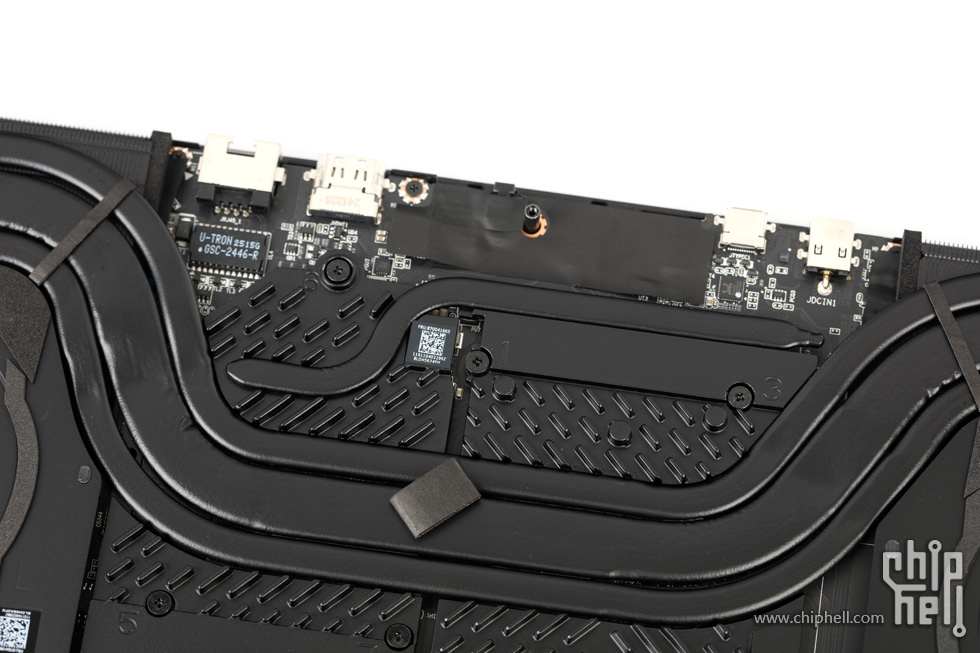

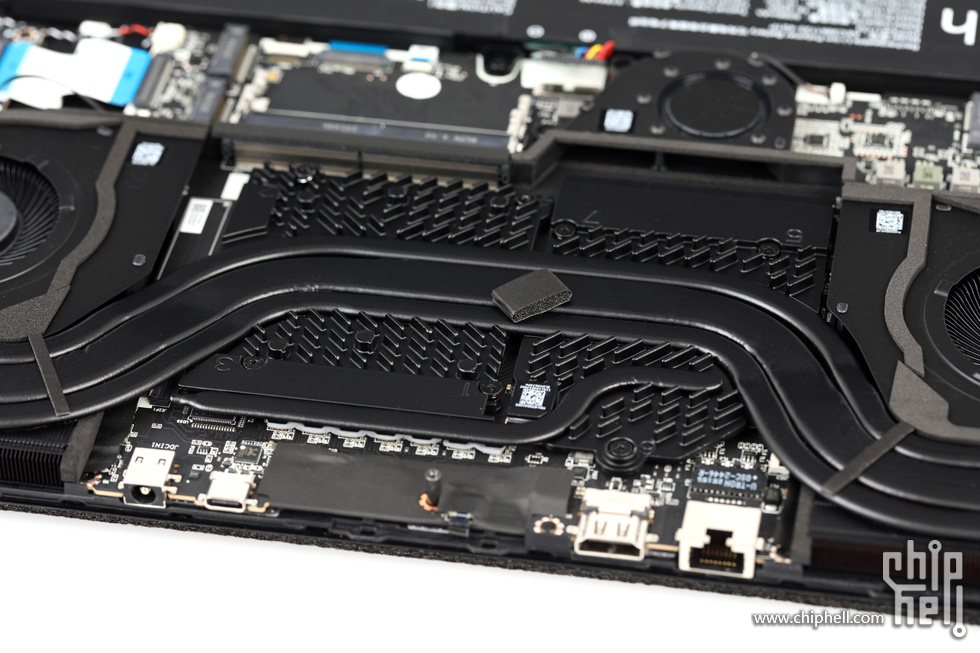

上半部分的散热模组,表面为全黑化喷涂.
右侧的为CPU散热区域,配备一粗两细,共三根热管.
在中部核心区的表面覆盖有额外铜片,同时拥有一根细热管,用于供电区域的散热.

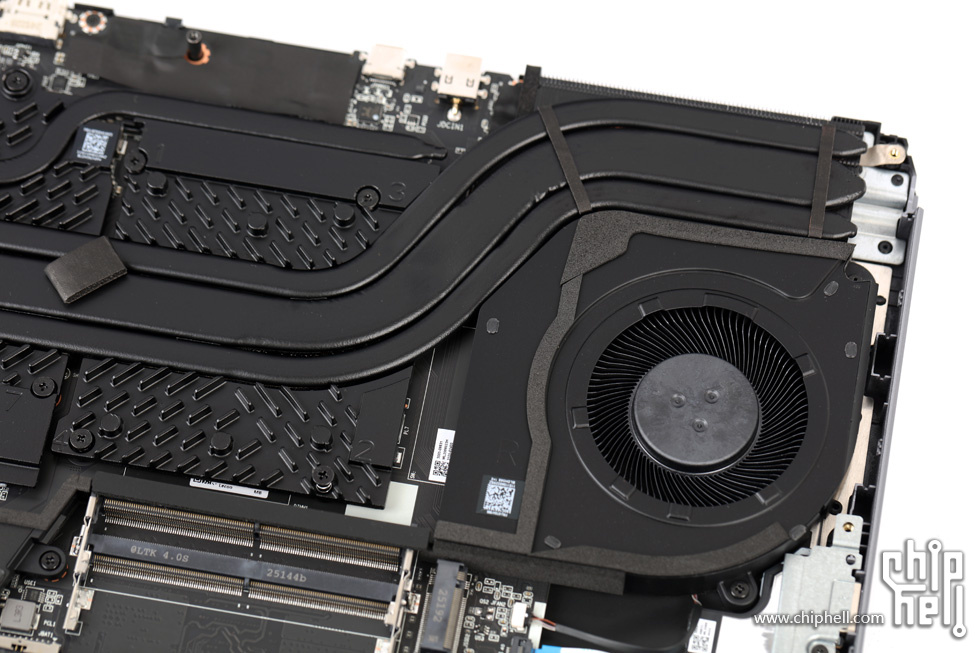

左侧的GPU散热区域,同样配备一粗两细,共三根热管.

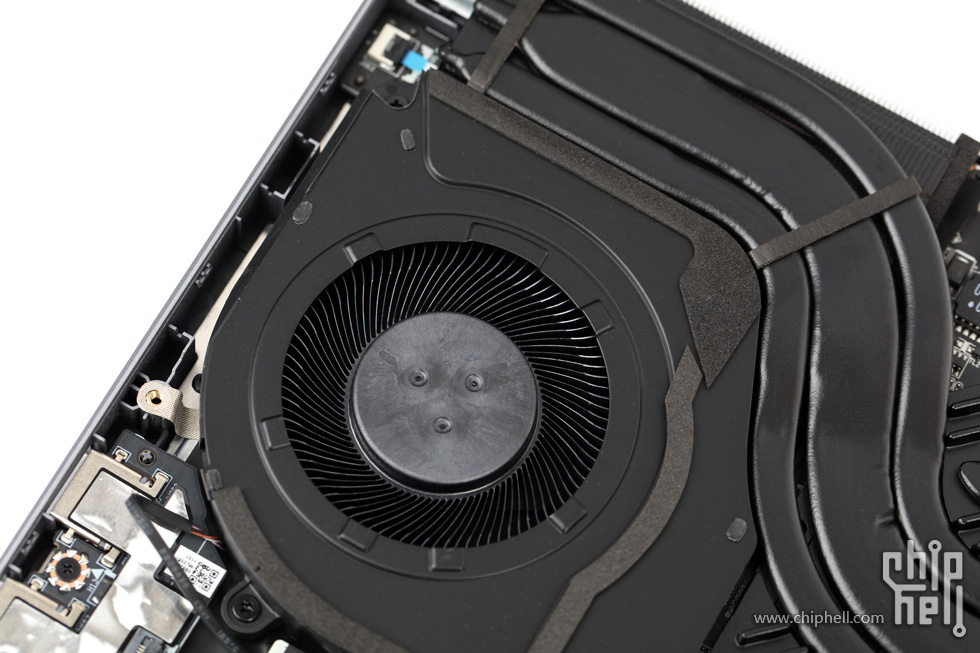

散热风扇特写,风扇的罩框与散热模组为分体式设计,且扇叶较为密集.

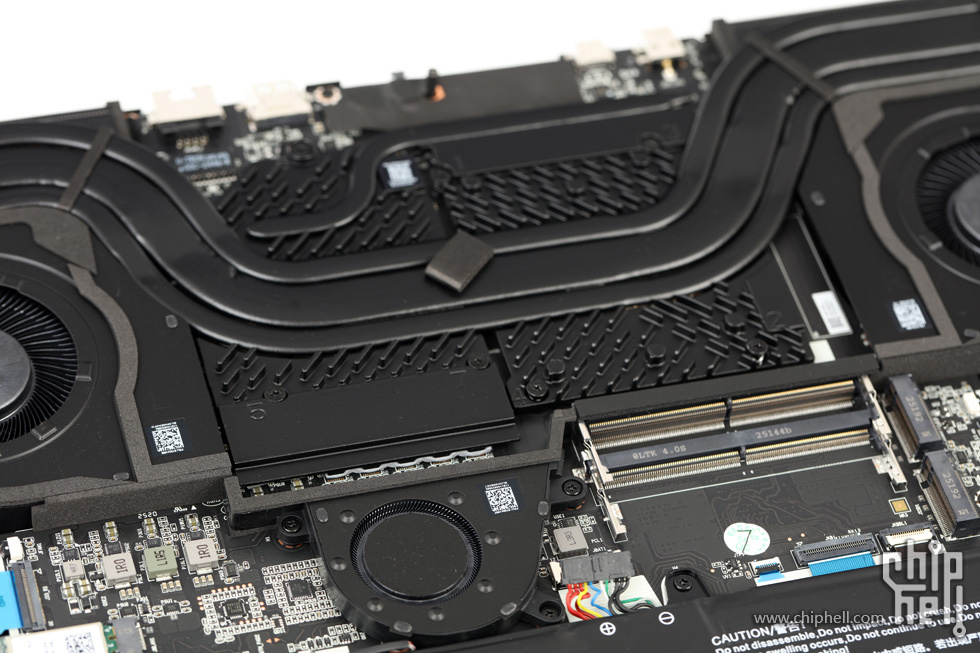

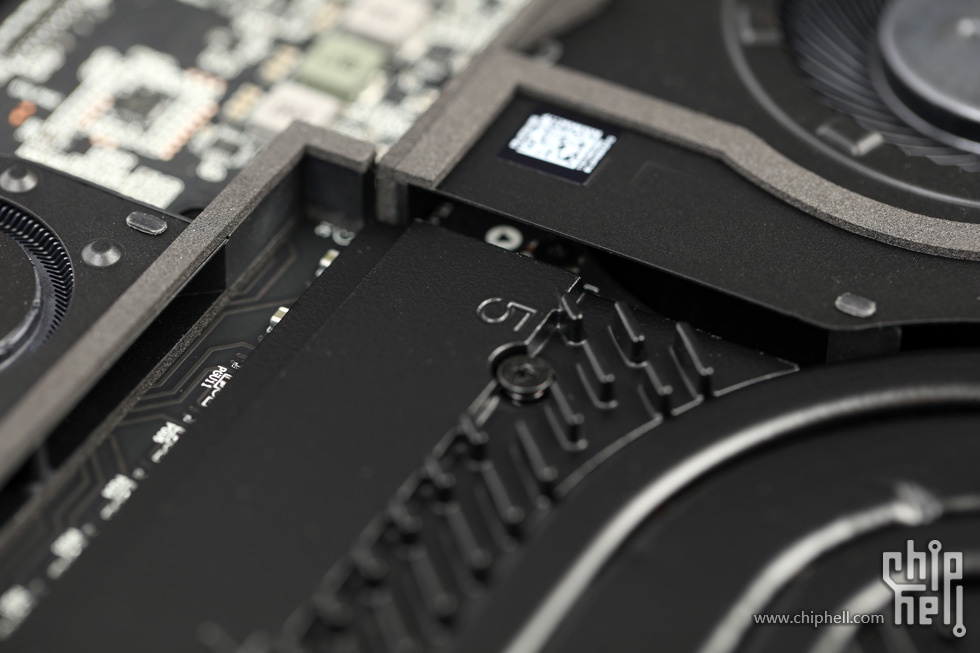

散热结构采用了内吹式设计.

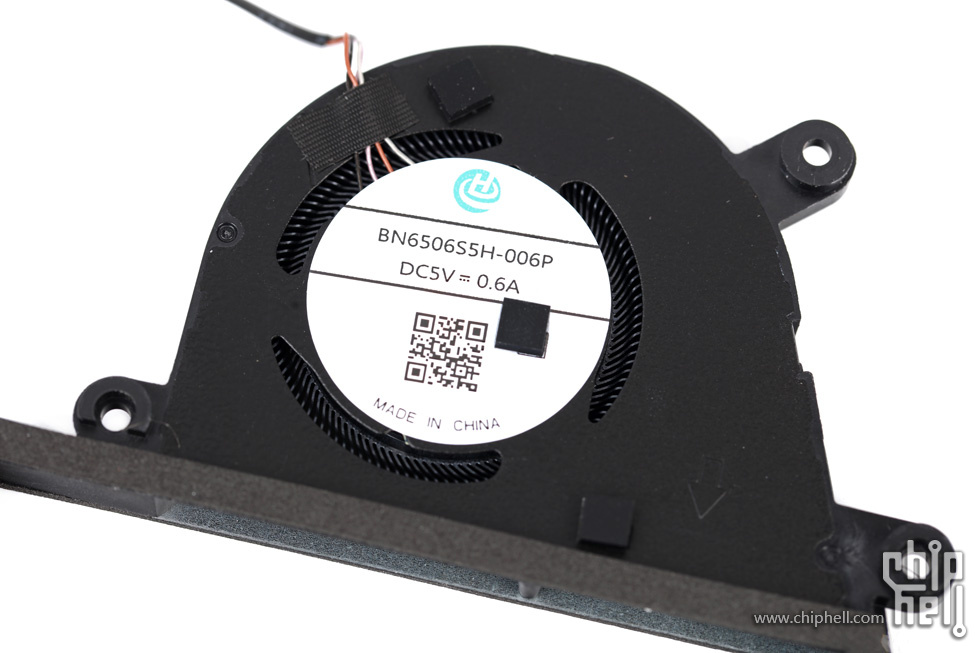

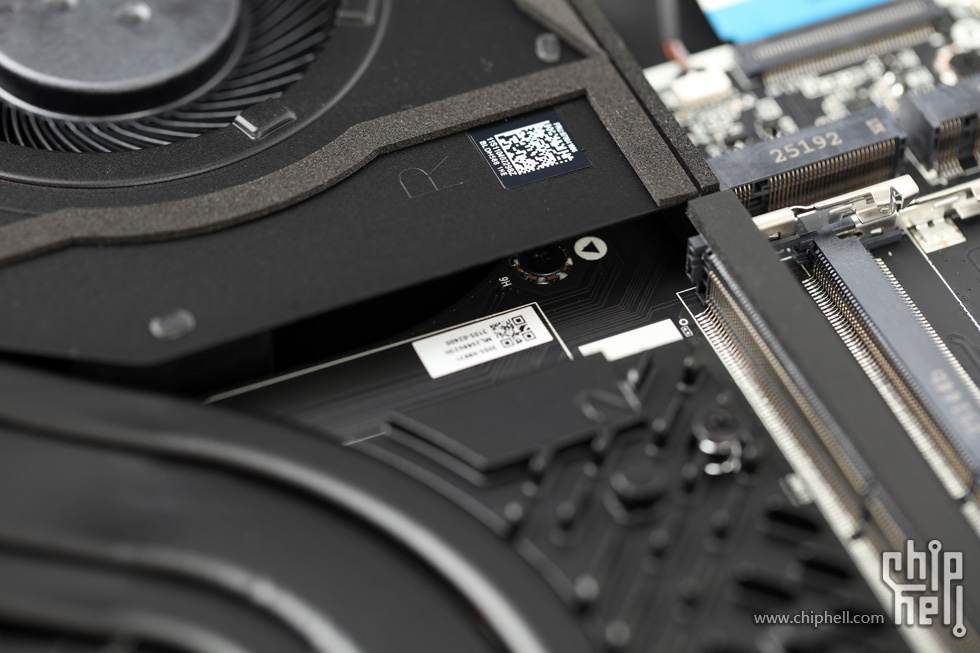

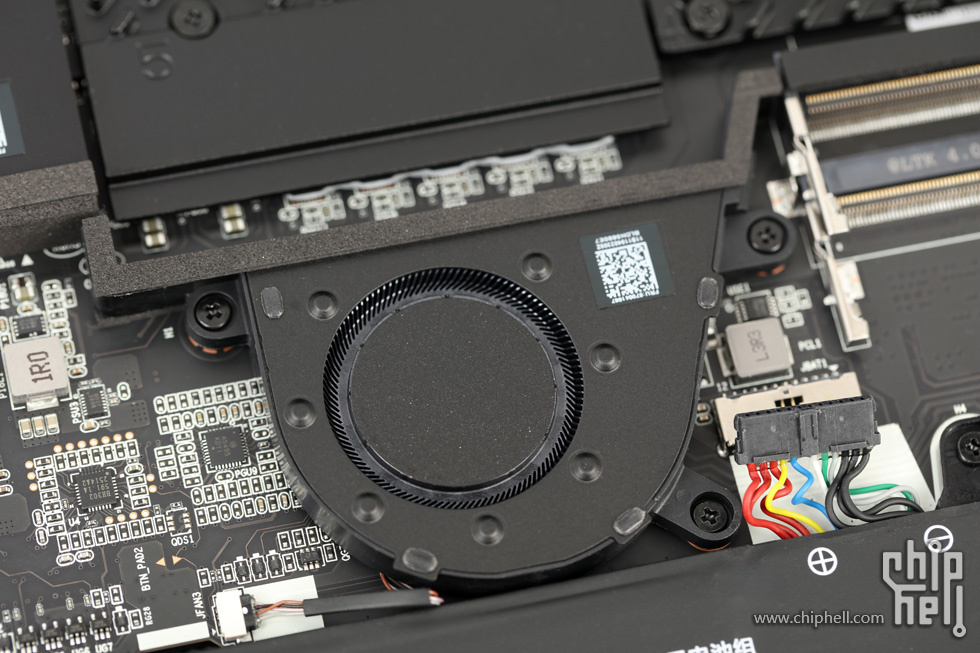

内吹结构的辅助小风扇,可以更快的将气流吹出.
左右侧风扇的内吹气流走向.
内吹式散热的整体图,可以有效降低供电和显存散热的温度.

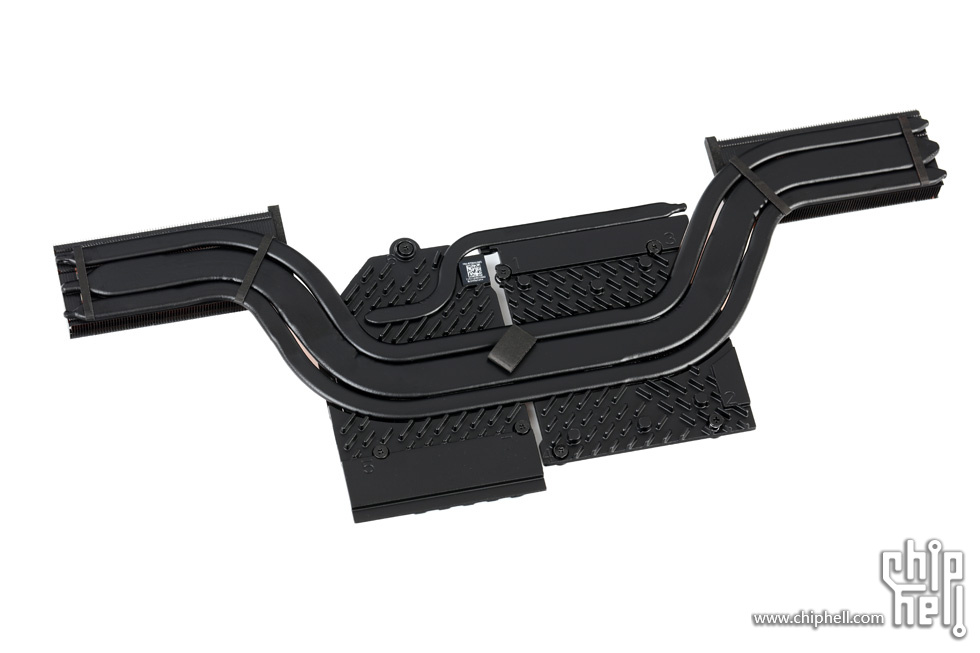

卸下后的散热铜管正面.
散热铜管内侧,保持了材质原色,并没有做黑化喷涂.

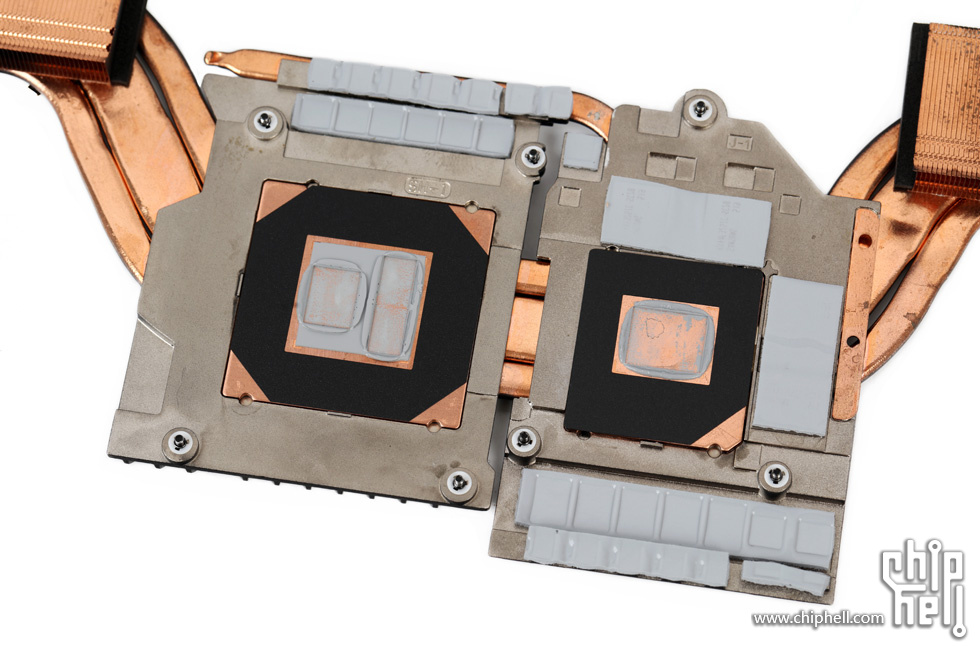

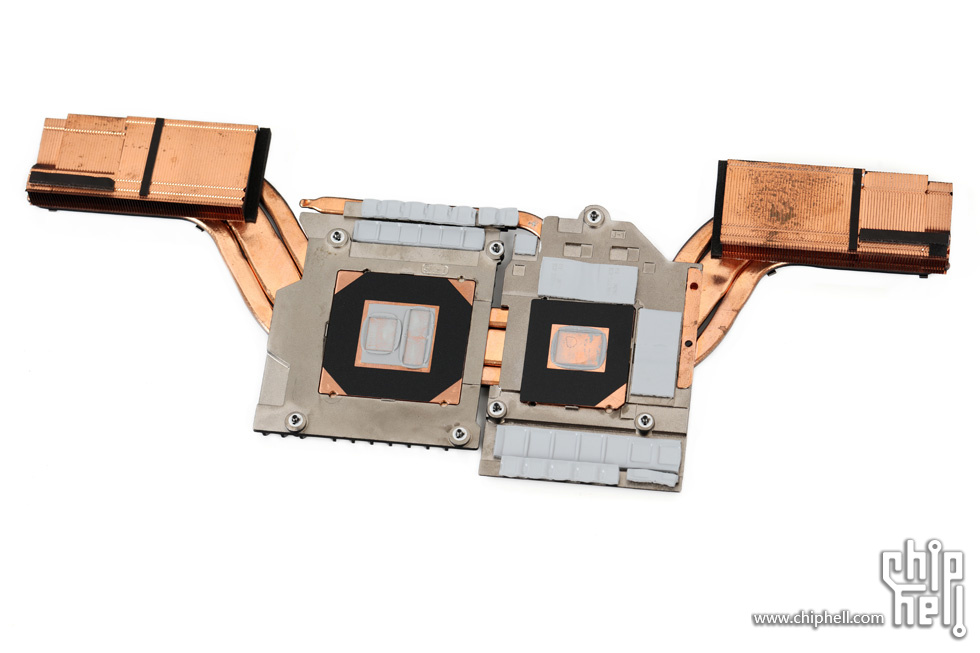

接触面整览.CPU接触面涵盖核心以及供电位置,GPU接触面涵盖核心以及供电位置.

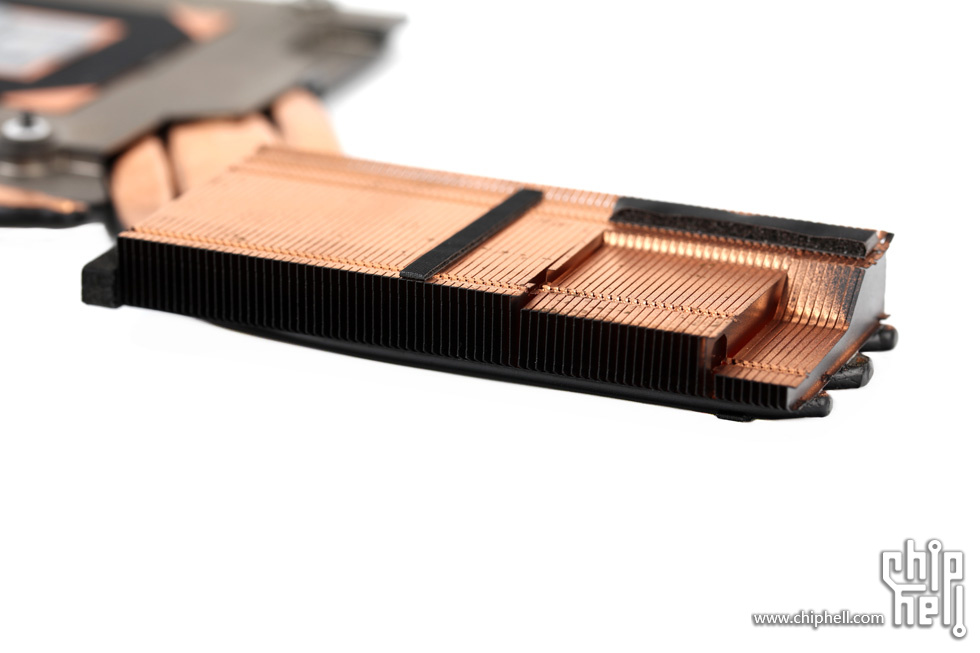

散热鳍片部分,仅有出风口处做了黑化处理.

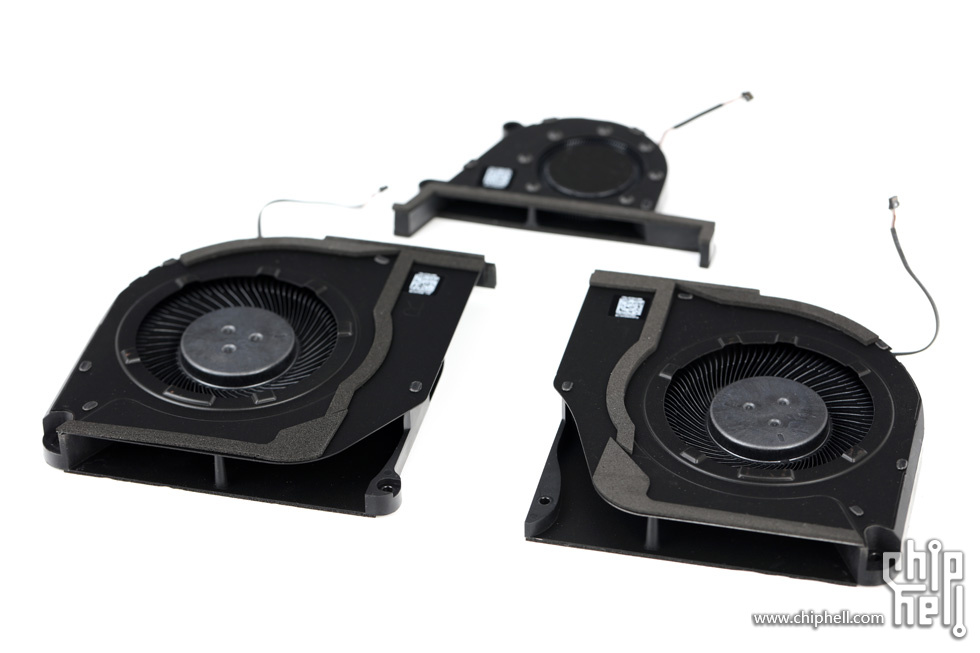

风扇配置为两大一小，共三风扇.

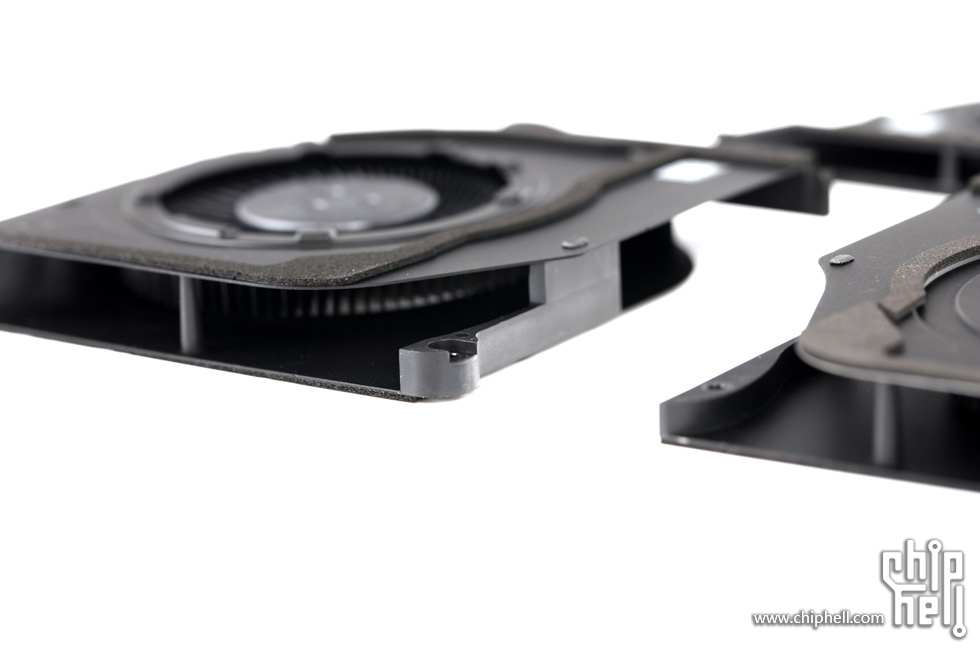

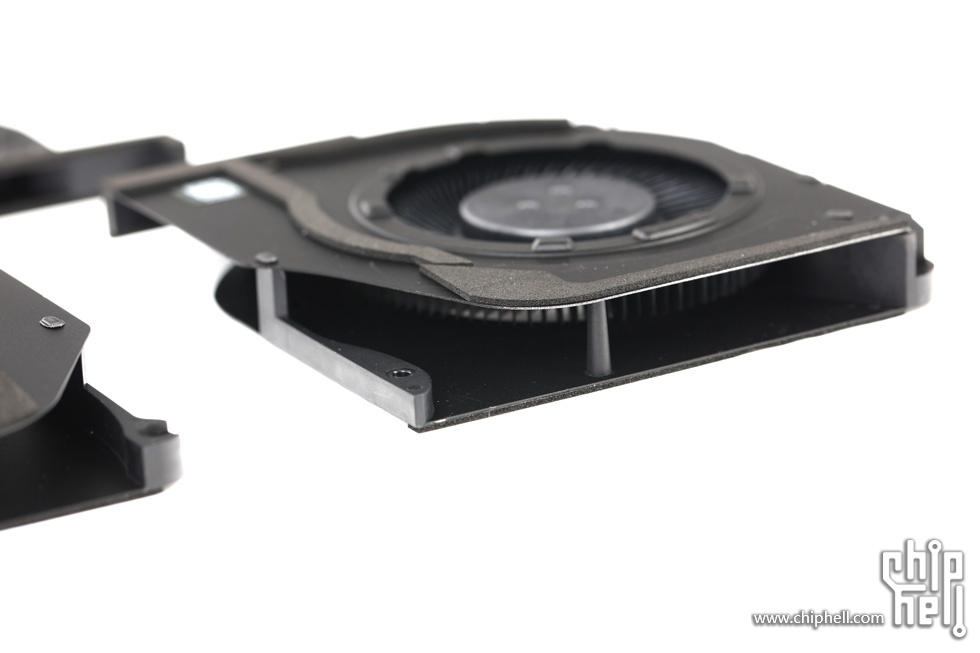

大风扇的内部贯穿式风道.

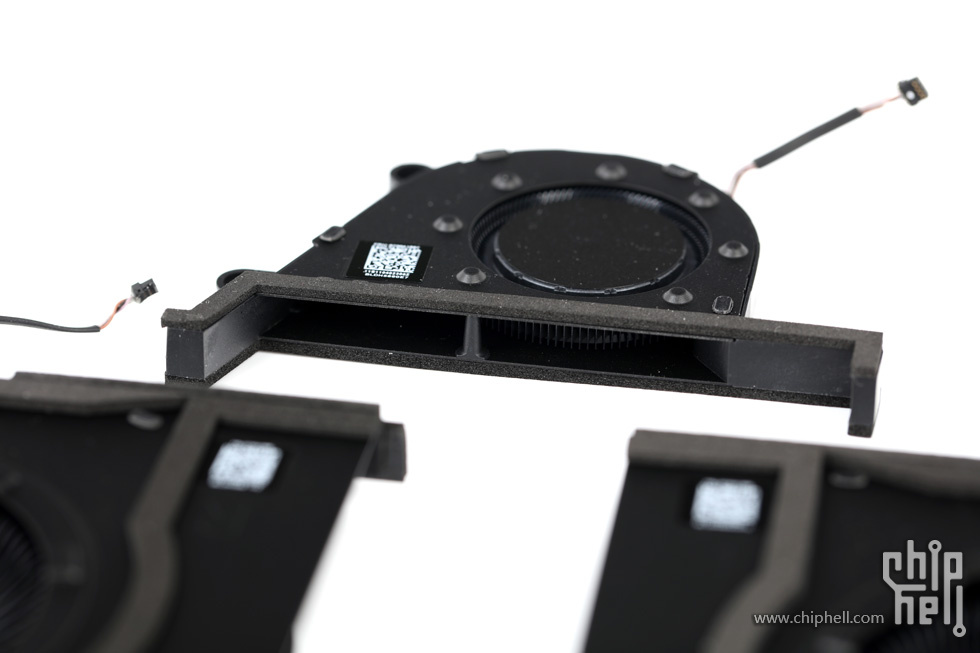

小风扇的风道.

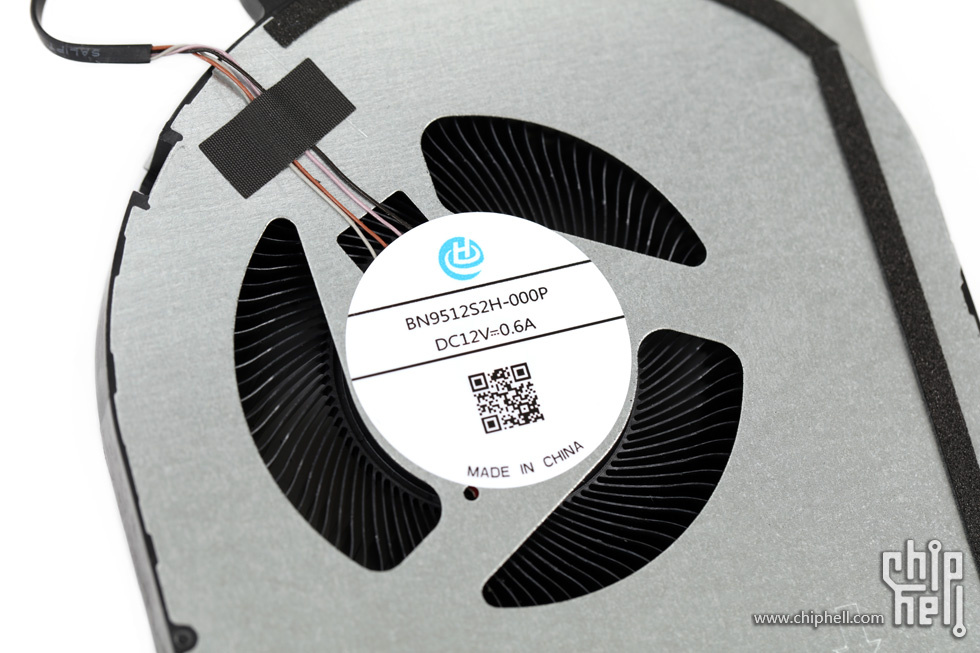

大小风扇的背面.大风扇采用12V电压,小风扇采用9V电压.

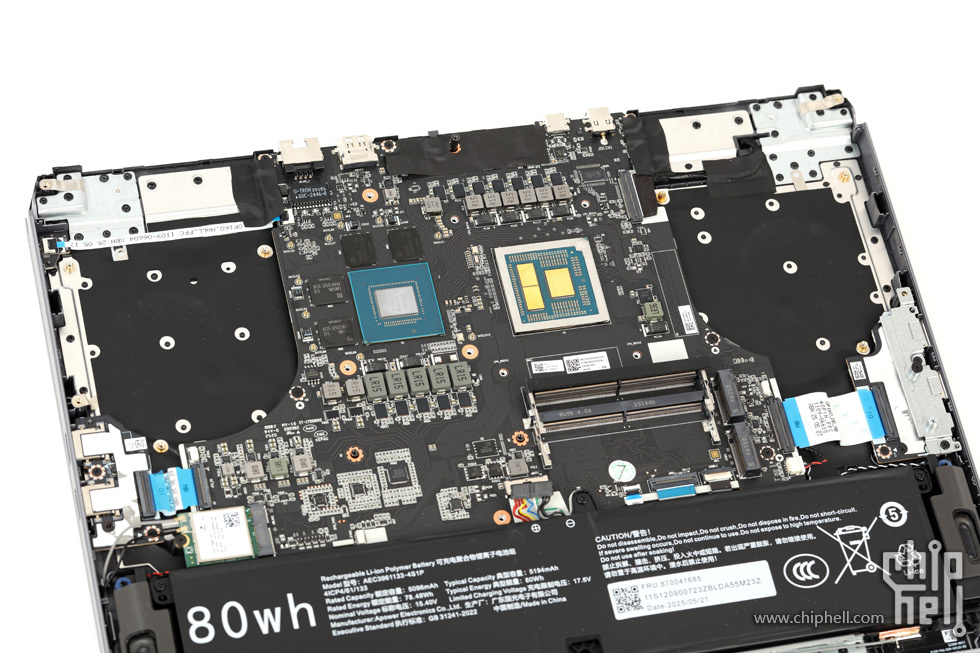

卸下散热模组后的主板全貌.
主板顶部的绝缘胶布,配合后盖的导电海绵,可以增强静电防护.

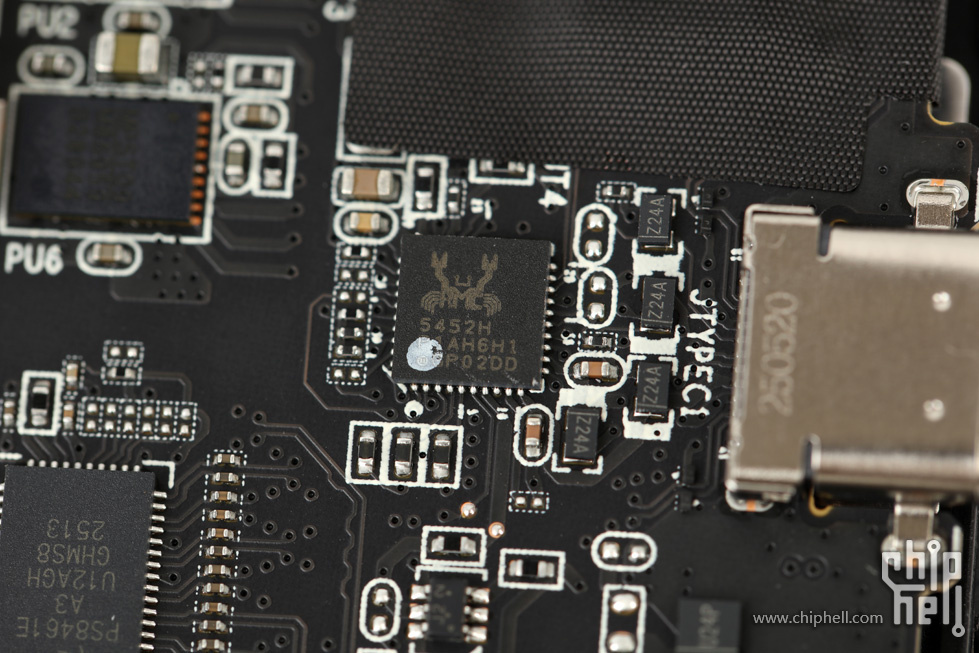

RTS5452H芯片,为Type-C接口提供支持.
左侧USB接口处的金属屏蔽设计,有助于增强信号稳定性.

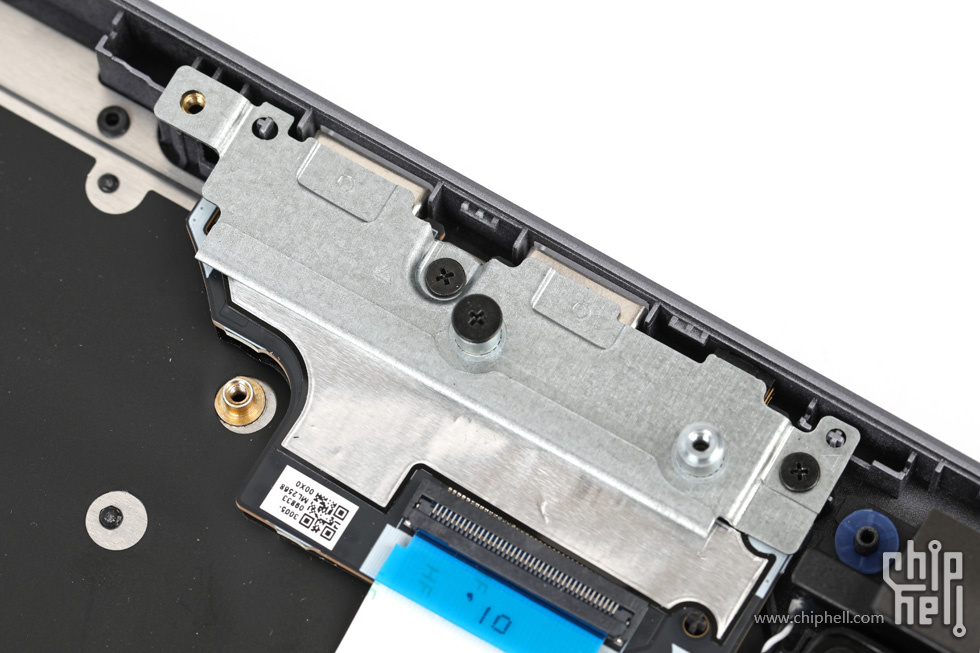

右侧USB接口处的硬盘架,同时可以加固USB接口.

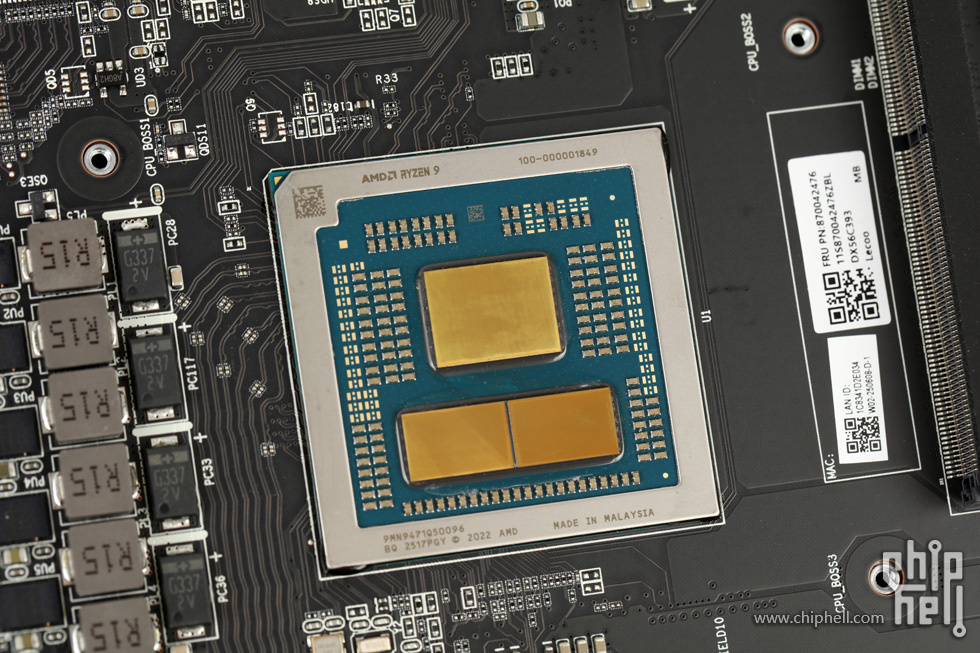

Ryzen 9 8940HX核心.

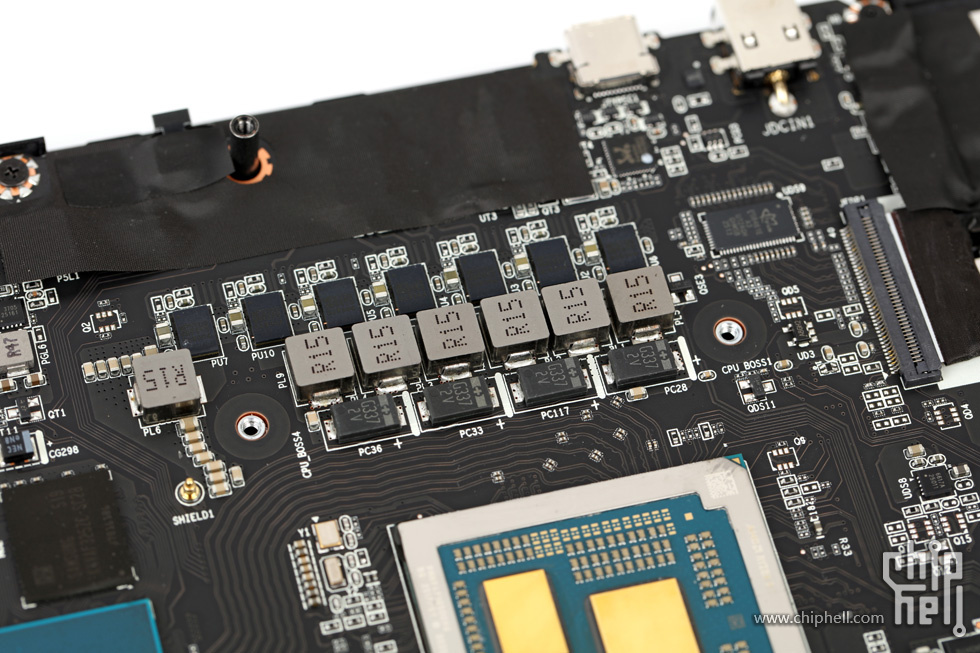

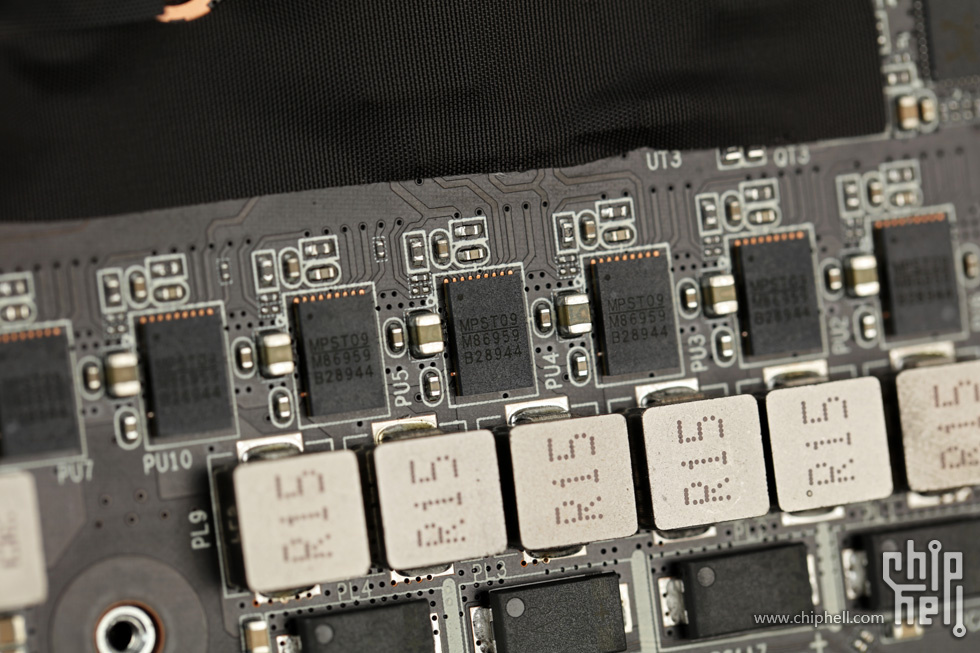

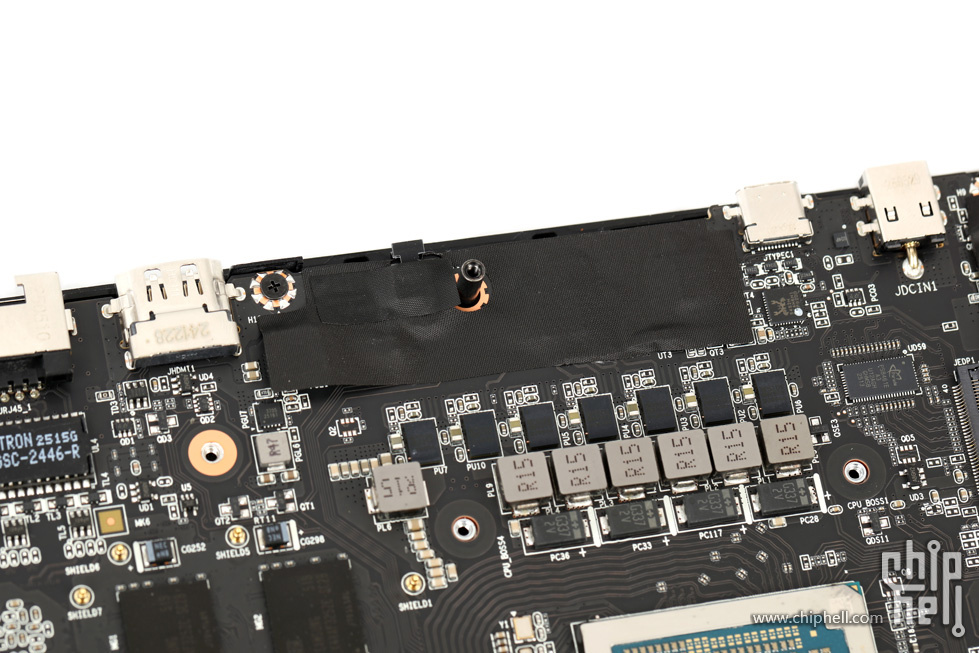

上方的CPU供电部分.
DrMOS为45A的MP86959.

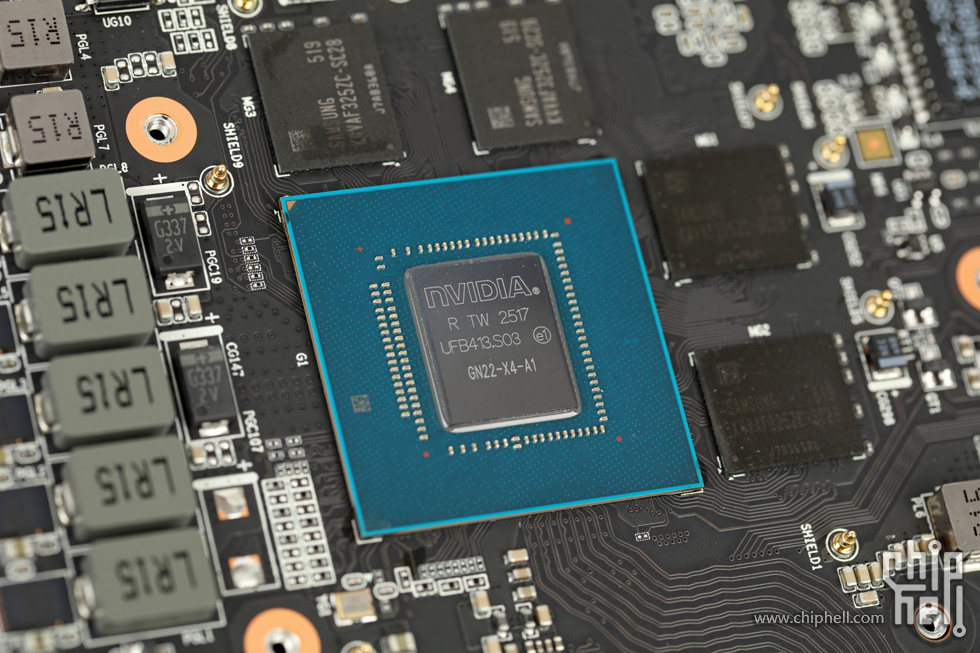

NVIDIA RTX 5060 Laptop GPU显示核心.

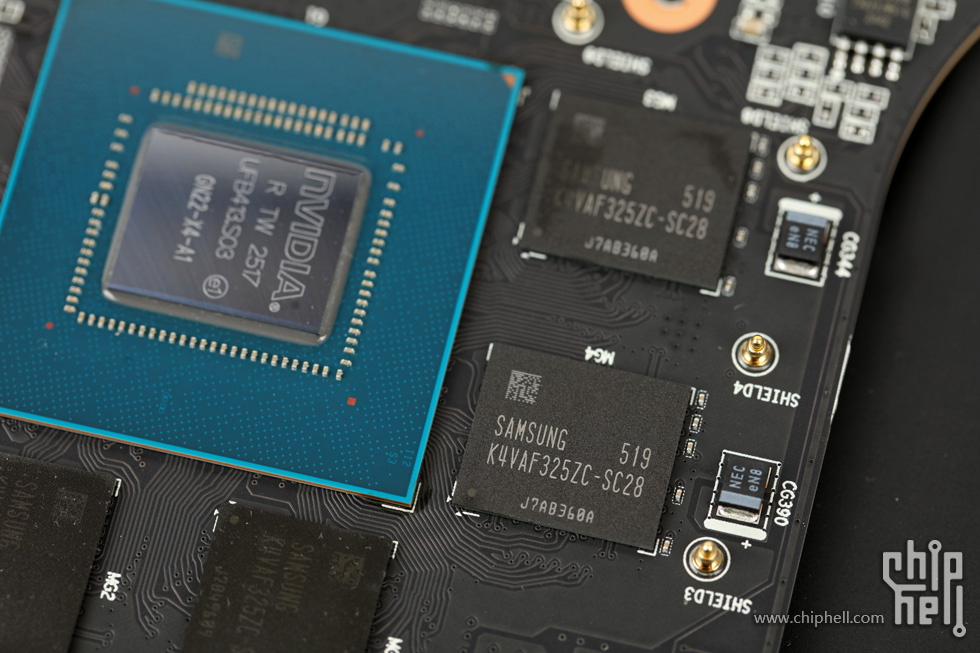

四颗来自于三星的GDDR7显存颗粒,共组成8GB容量.

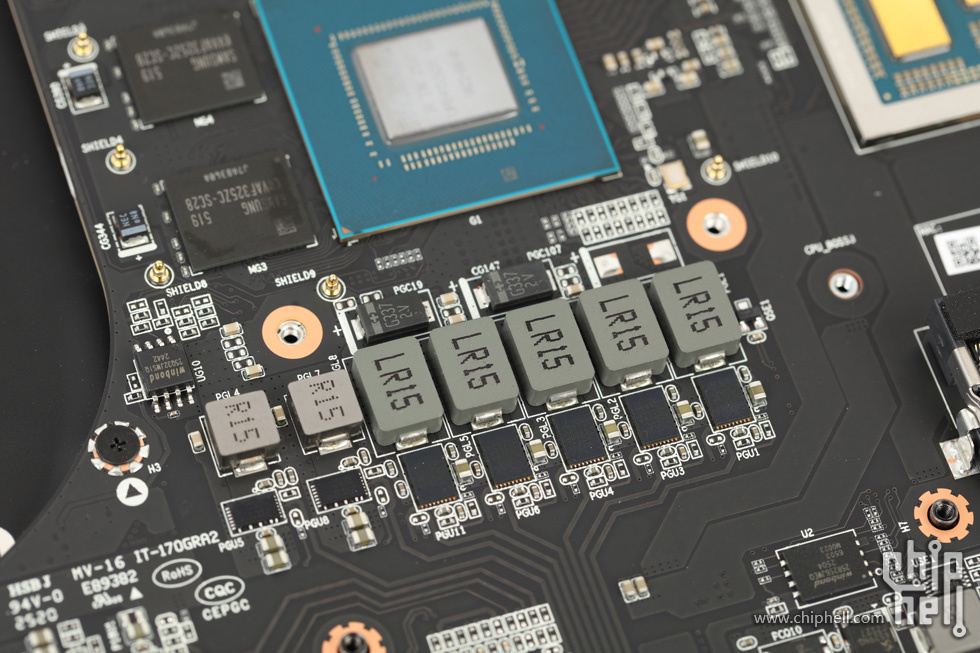

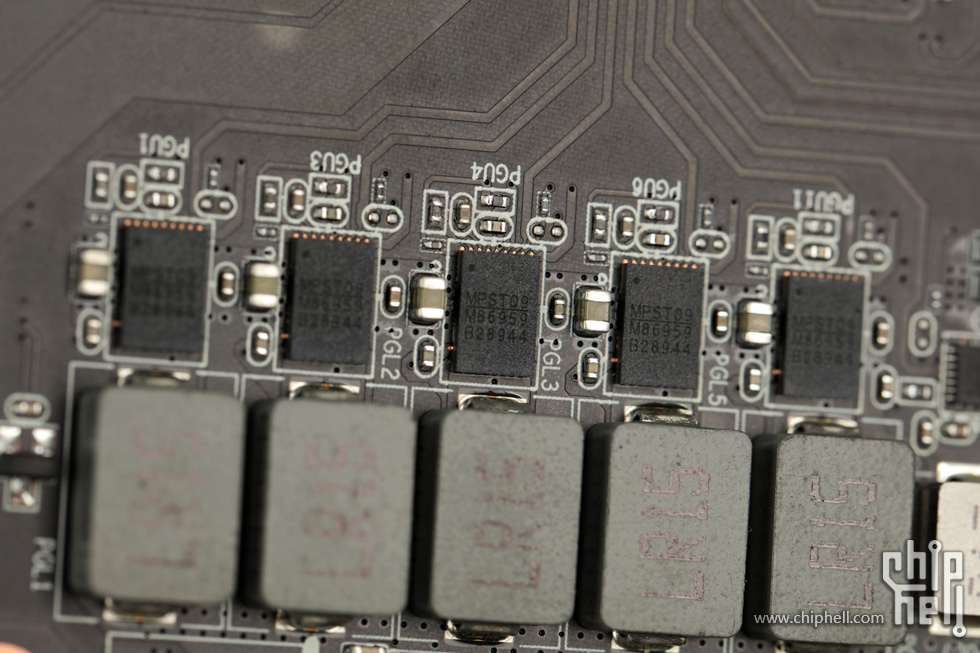

下方的GPU供电部分.
DrMOS同样为45A的MP86959.
|
