MSI Z87 XPOWER 评测

2013-7-30 22:00| 发布者: nApoleon| 查看: 123919| 评论: 144|原作者: nApoleon|来自: www.chiphell.com

摘要: 前不久刚给大家测完的Z87-GD65 GAMING主板体现的是MSI针对游戏用户所专门打造的一款注重应用体验的产品,虽然产品很有特色,但并不是MSI的旗舰,而今天要给大家介绍刚刚发布的Z87 XPOWER,才是MSI在Z87上最为高端的产品, ...
产品解析

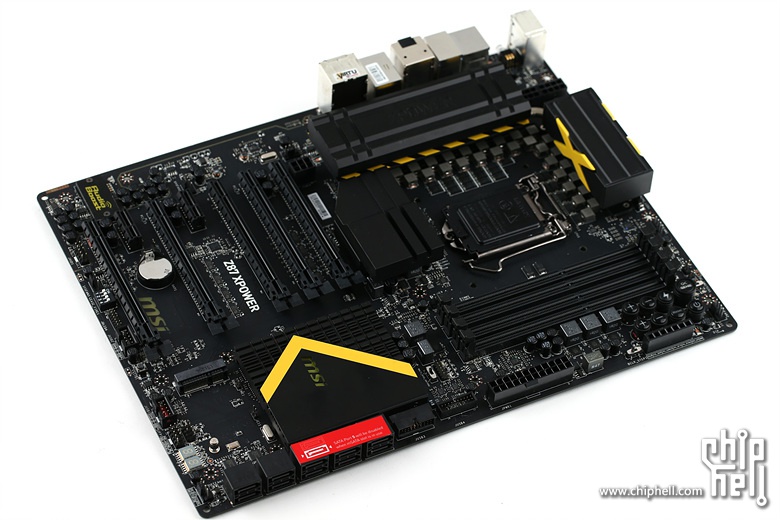

虽说这是一块黄黑风格的主板,但是第一眼的感觉三个字形容:么么黑.

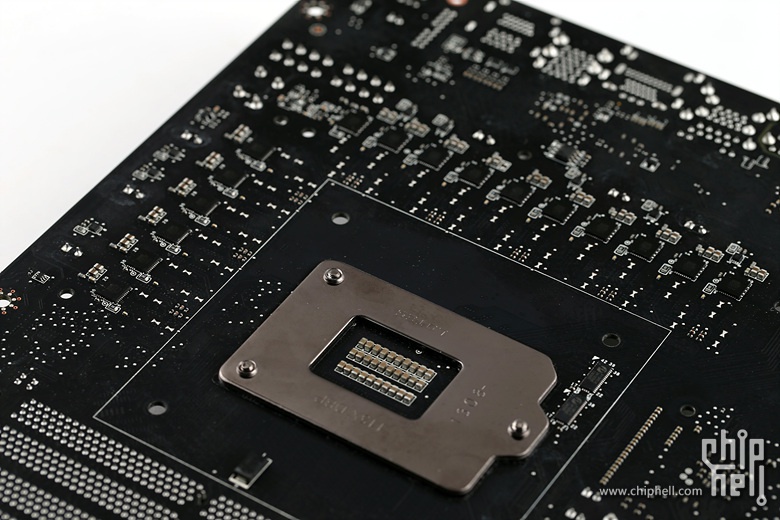

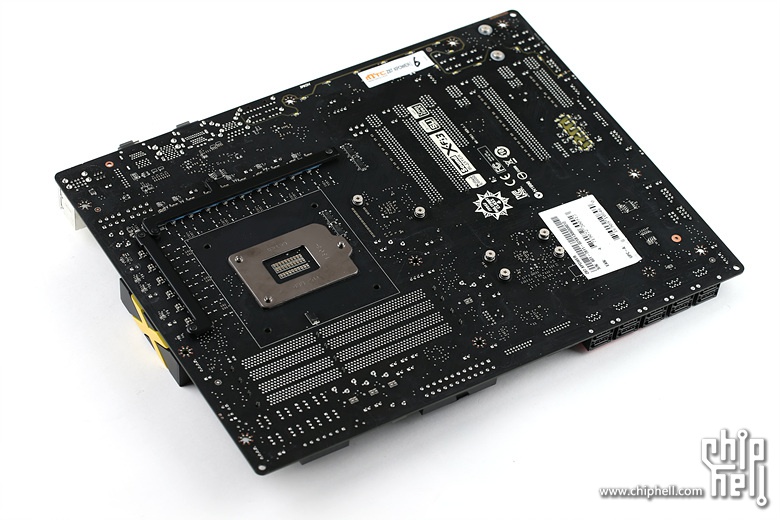

PCB背部一览,很明显PCB有经过黑化消光处理.

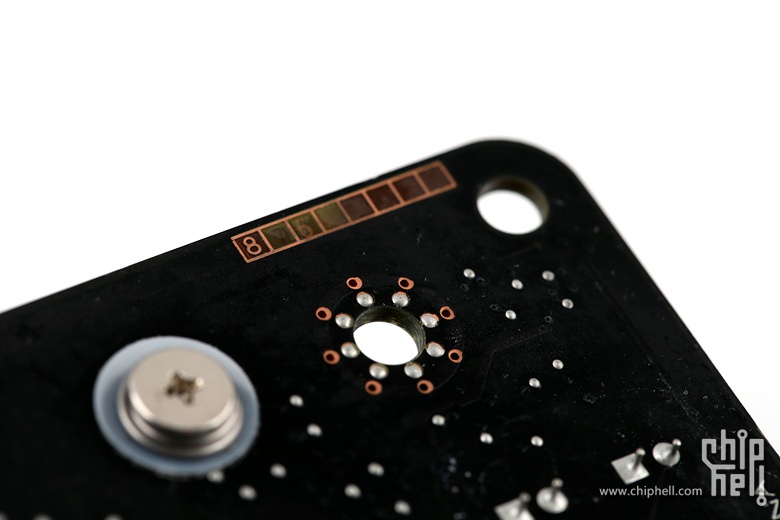

可直观看到的PCB层数,共计8层,一层一个数字,然后叠加的区域透明化,很有诚意的一个小细节.


考虑到I/O接口处视频接口的利用率并不高,于是用了防尘的保护套.

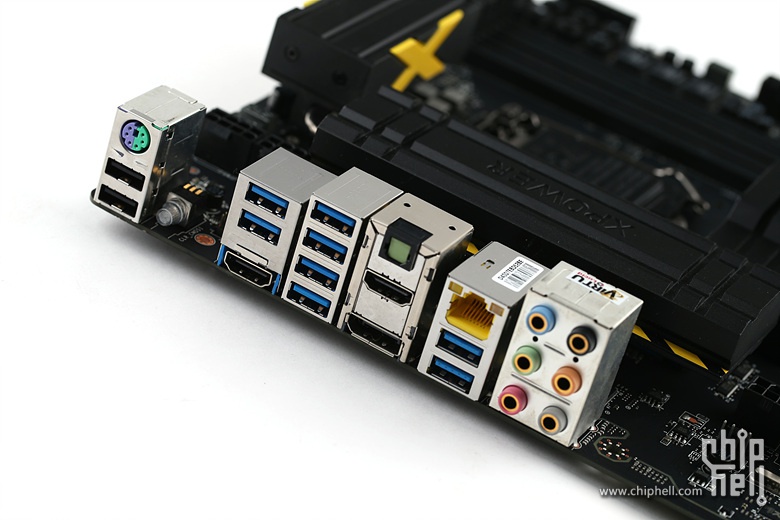

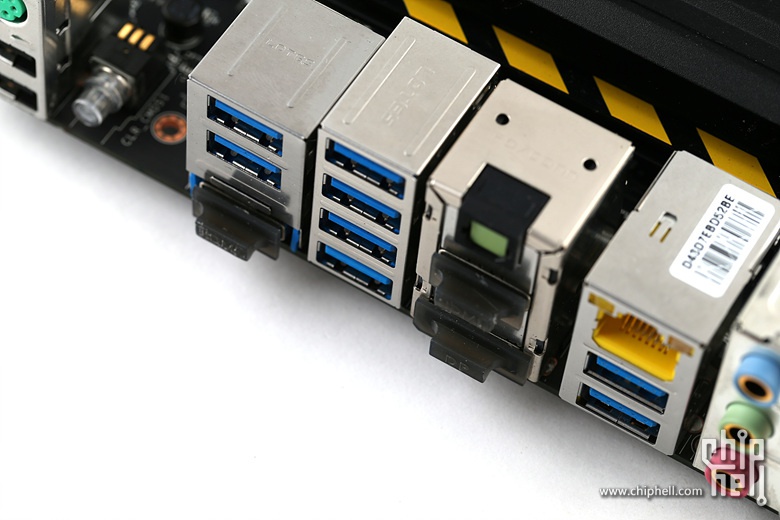

I/O接口一览,从左到右依次为PS2,USB 2.0 x2,Clear CMOS,USB 3.0 x8,HDMI x2,光线输出,DP,LAN及音频接口.拥有双HDMI输出十分难得一见,配合DP可以实现集成显卡三屏输出.注意音频接口全部为镀金材质.

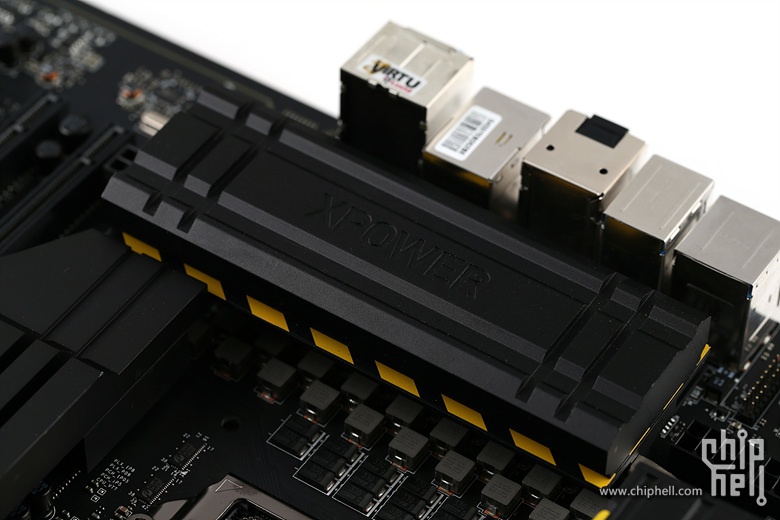

一开始提到了为什么这货那么地重,其实看看散热片的规模就明白了...

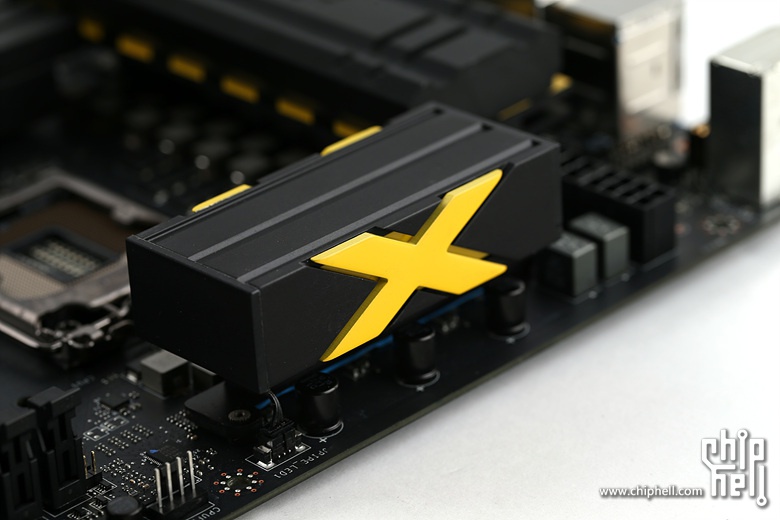

供电区域的散热片都是这种大块头的结构,能不重么...侧面的X质感不错,通电后还会有呼吸灯效果.

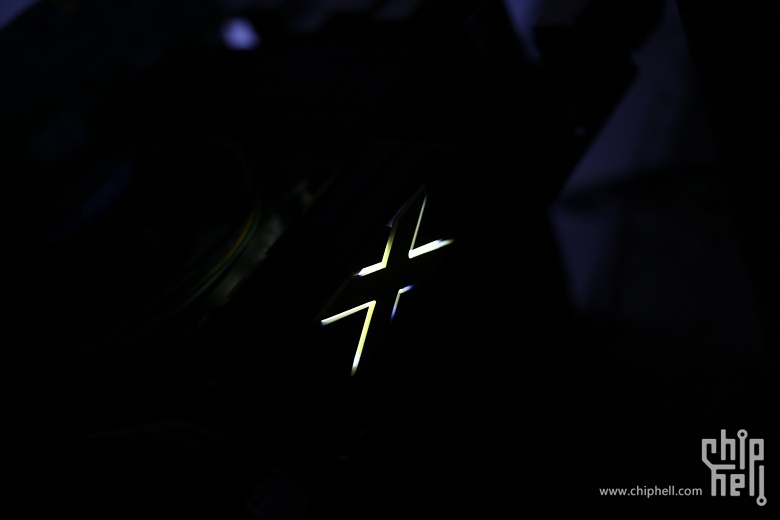

通电后的呼吸灯灯效.

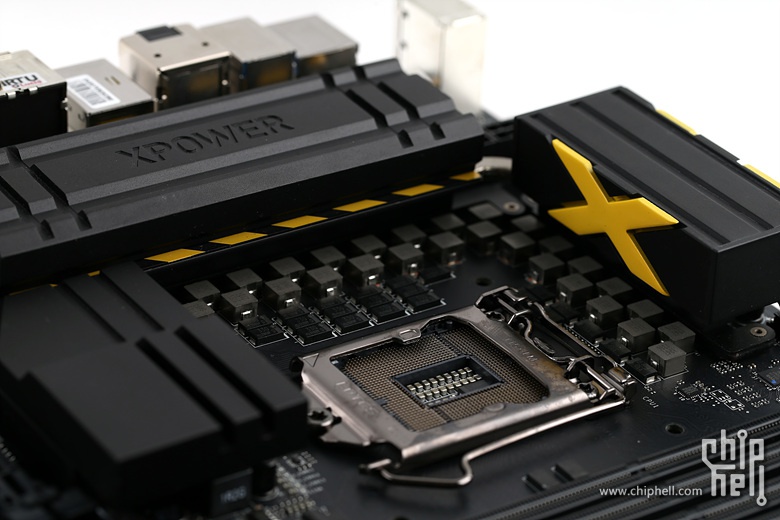

CPU周围一圈被硕大的散热片所包围.

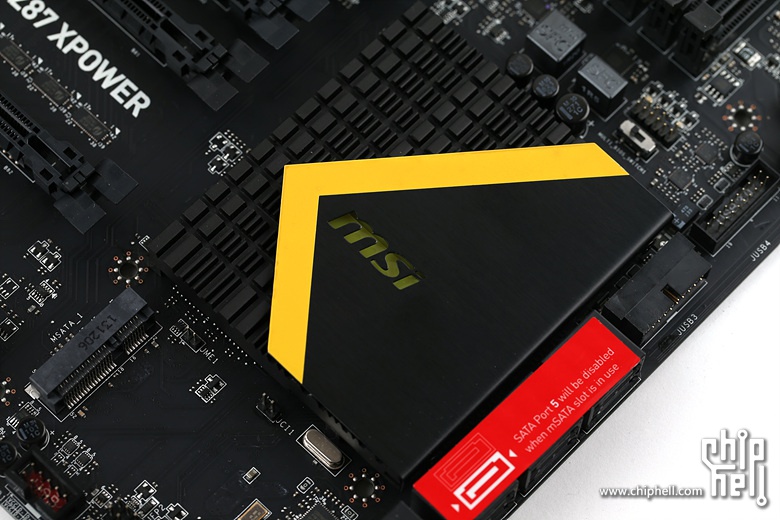

芯片组的散热片.

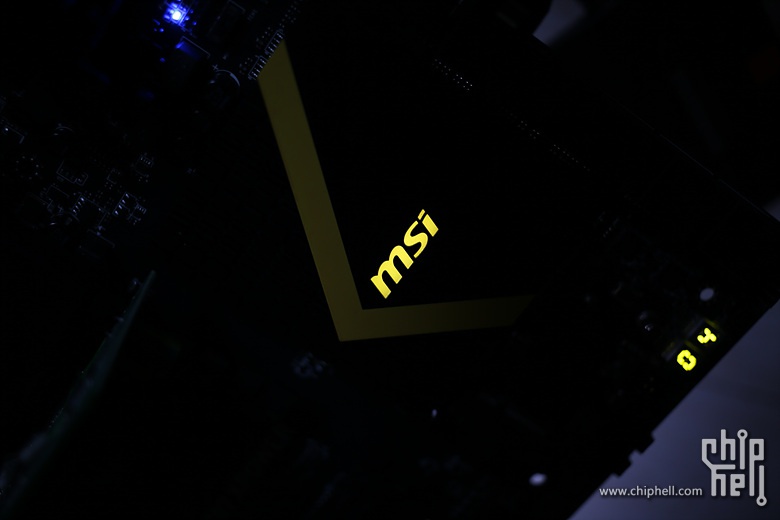

通电后依然也有灯效哦.

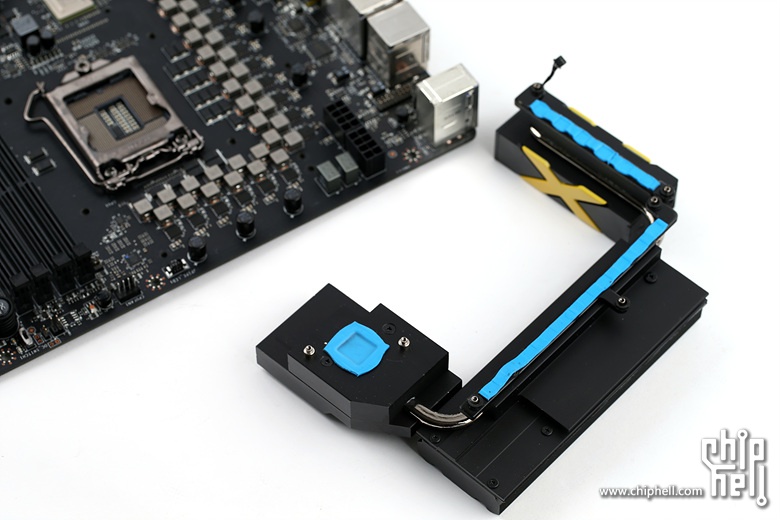

供电散热片取下后可以看到中间有一根导热用的热管.


散热器扒光了再看,原来这块板子其实是全黑的,黄色也只是散热片上的一些点缀而已.


32相供电系统,气势磅礴...

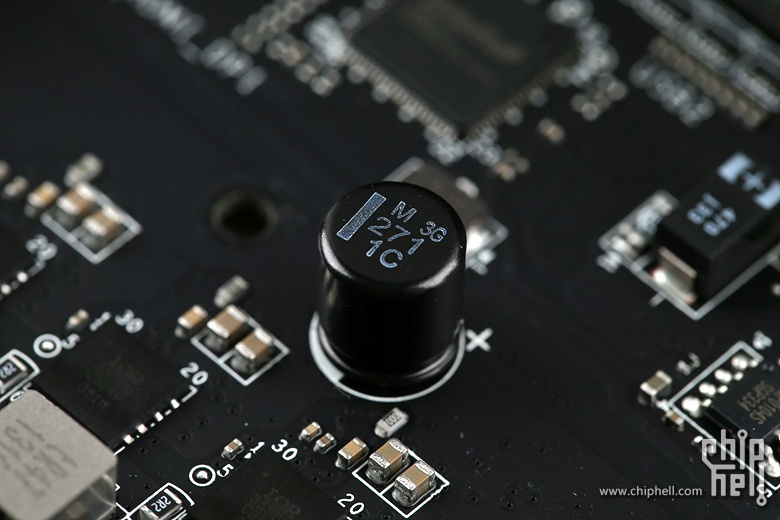

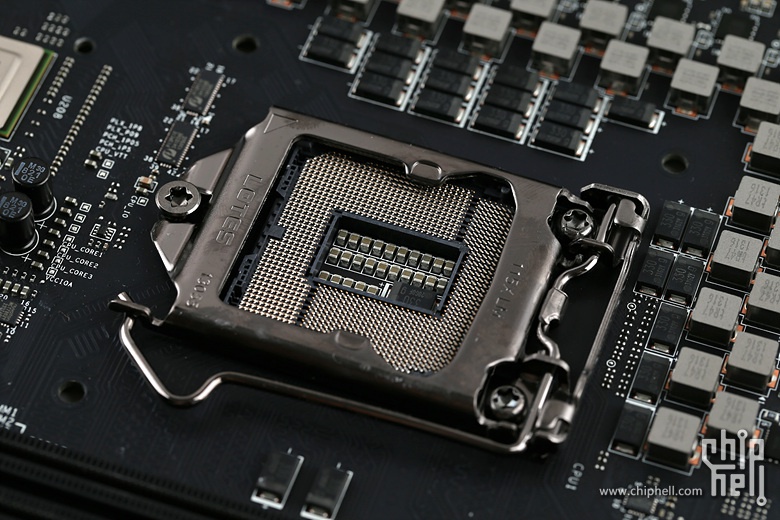

LGA 1150黑化过的CPU插座来自LOTES.PS,CPU插座里面的电容貌似混进去了一个非同类...


供电系统用料采用了新一代的DRMOS 4 Mosfet,HI-C CAP钽电容,SFC超级铁素体电感组成.

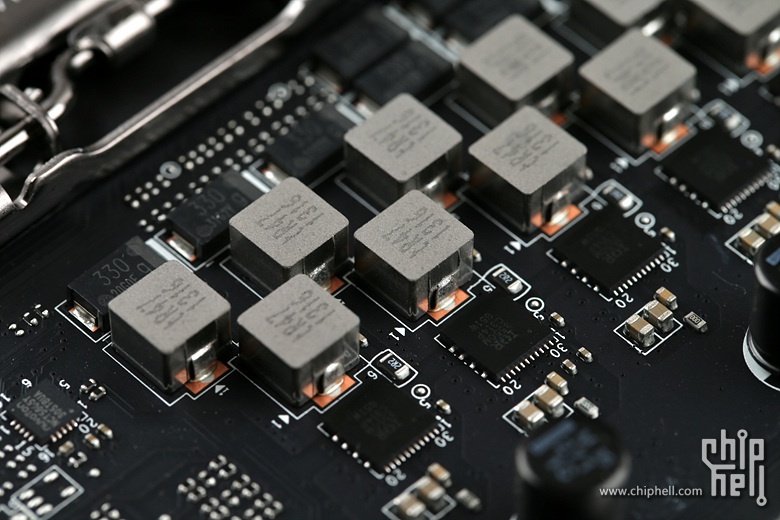

供电系统用料特写.


同样是新一代的DARK CAP黑化电容.

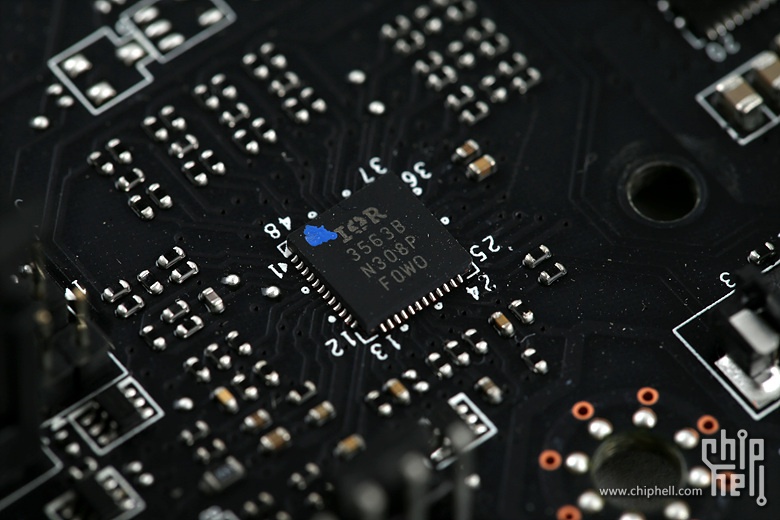

PWM芯片来自IR3563B.


可控制8相供电的PWM芯片扩展到32路,所以PCB的正反面各有16颗Mosfet.

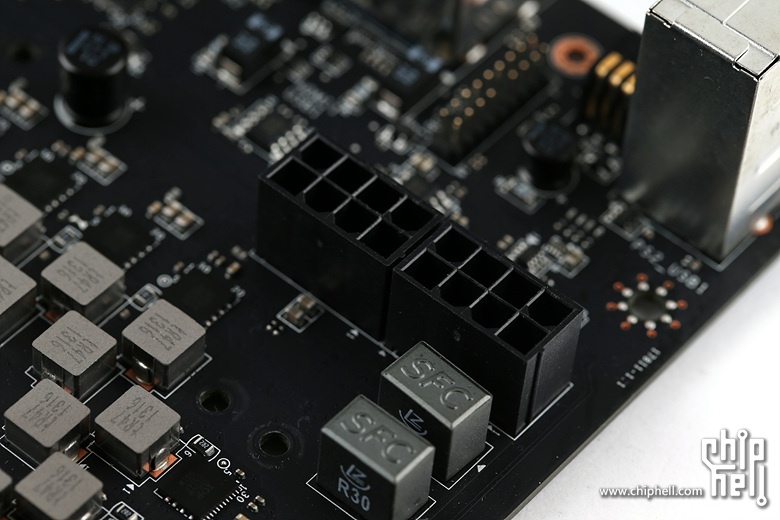

双8pin的CPU外接供电接口.

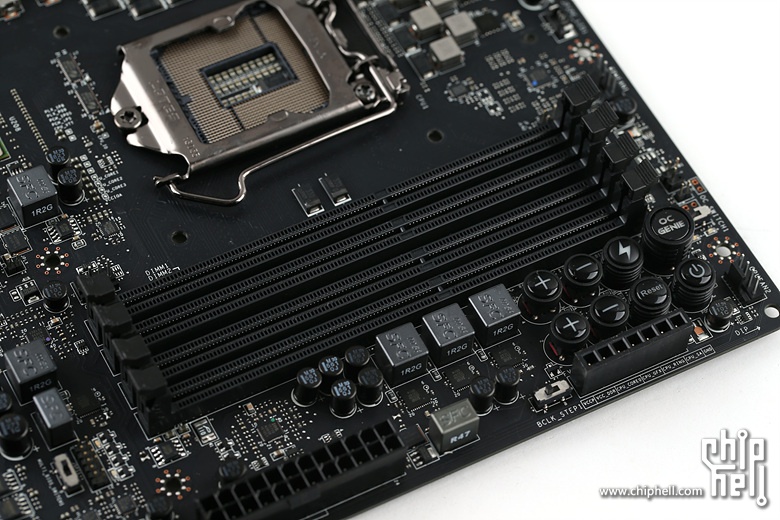

最高可支持DDR3 3000 32GB的四根内存插槽.


内存供电为3相.


10个SATA 6Gb/s接口.

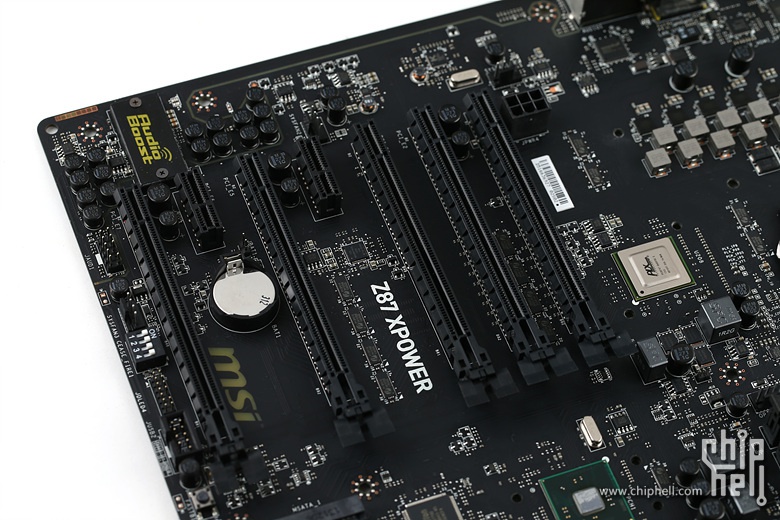

支持四卡,拥有5根PCI-E x16插槽,另有2根PCI-E x1,为了防止四卡PCI-E供电不足特意在提供了一个6pin外接供电.
