现在的RGB系统无非就两条路:
一条路是华硕、微星、技嘉、华擎等主板厂商主导的:基本是5V 3PIN、12V 4PIN接口(技嘉接口稍微特殊但也可以转接),优势是统一并且普及,方便各种品牌RGB设备接入;
另外一条路:外设机电等有实力的大厂,如雷蛇、海盗船、TT都开始建立自家的光效系统,利用其各自产品优势,把RGB光效设计更加复杂,可玩性更高,联动性更好。但其缺点就是只支持自家产品,也无法联动主板以及内存的光效。
当然这个问题也可以解决,就是开发出外设厂商与主板品牌深度合作的硬件产品。在这次入手的雷蛇全家桶设备中,使用了华擎X570 Taichi RAZER Edition,它集成了RAZER CHROMA,也就是支持雷云系统,连接在主板上的RGB设备(如内存等等)和雷蛇家的外设产品终于可以完美联动了!
除了雷蛇的鼠标、键盘、耳机等等外设产品,硬件中除了主板,机箱也是支持RAZER CHROMA,这样在桌面上完成了一套终极的雷蛇全家桶设备。
主机篇
▼首先来看看主机的RGB效果
▼不开灯的颜值也不差!
硬件介绍主机的具体配置如下:
CPU | AMD 锐龙9 5900X 处理器 | 主板 | 华擎(ASRock)X570 Taichi RAZER EDITION | 内存 | 十铨(Team) 炫光DELTA RGB DDR4 3600 32G套装X2 | SSD | 西部数据(WD)SN750固态硬盘1TB版 | | 西部数据(WD)SN550固态硬盘2TB版 | 显卡 | 讯景(XFX)Radeon RX 6800 XT 海外版 | 机箱 | 雷蛇(RAZER)战斧 | 电源 | 美商海盗船 (USCORSAIR) AX850 钛金认证 额定850W | 散热 | 美商海盗船 (USCORSAIR) H150i RGB PRO XT 水冷CPU散热器 | 风扇 | Tt(Thermaltake)Pure 12 ARGB Sync机箱风扇 |
具体介绍下各个硬件
主板&CPU
▼首先来吐槽下,太极系列主板越来越没有太极味道了,B550太极从银色改成了金色,而这款雷蛇版可能是为了接近雷蛇的气质,所以是全黑色,太极的阴、阳二仪元素完全没有得到体现。
▼两个铝制VRM散热之间用一根镀镍热管连接, CPU供电接口为双 8pin的配置。I/O装甲上标有RAZER EDITION的部分肯定是有RGB光效的,并且还会映射在下面的铝制VRM散热块上。
▼一体IO挡板,USB部分包括2个USB 3.2 Gen2(1XtypeA+1XtypeC)和6个USB 3.2 Gen1 typeA;视频接口只有一个HDMI ;音频接口为 SPDIF+5个3.5mm音频口;网卡为1 个 2.5G RJ45;另外还有BIOS闪回键、CMOS清除键,PS/2接口也保留了一个,另外还有2个天线接口。 ▼当年华擎有killer系列的主板,后来killer被intel收购后也就没了后续。这次雷蛇版又再度采用killer的E3100G网卡(i225-V芯片优化而来),而且WIFI网卡同样来自killer,型号为1650x(Intel AX200的优化版);ASMedia的ASM1543,用来实现前置的 USB Type-C 口正反盲插。
▼双通道4个内存插槽,最大支持 128G,最高支持内存频率为DDR4 4666(O.C.)MHz,并且支持 ECC;有1个 USB3.2 Gen1插针和1个前置的 USB 3.2 Gen2 Type-C接口。
▼主板下半部分被装甲覆盖,共提供了三条PCIex16插槽和1个PCIe x1插槽,前两条共享 x16 带宽,同时插满则运行在 PCIe 4.0 x8x8,第三条PCIex16为PCIe3.0 x4 ,由芯片组提供。 ▼主板下侧边缘提供了12V RGB、5V ARGB 各一组,上边有同样的一组2个接口,另外旁边还有一个跨界的雷电三拓展接口。
▼右侧有8个SATA 6G 和另一组 USB3.2 Gen1插针,这一组为为90度直角,方便选择走线角度。 ▼由于芯片组功耗提升至15W,所以大部分的X570主板都选择了主动风扇式散热系统,这个风扇上面没有任何的遮挡。下面可以看到Debug灯,另一个清空CMOS按键,以及开机重启键,方便裸机用户和超频大神使用。
▼背面有金属背板,提升了PCB的强度。
▼供电的PWM型号为Renesas的RAA229004,最高支持8相供电,mosfet采用了Dr.MOS,具体型号为Vishay的 SIC654,单相最高支持 50A 的供电电流,其它供电元件还有60A电感以及日系尼吉康12K黑金电容;主板背面一共还有8颗倍相芯片,标识为17AFXWQF,实际型号为Renesas的ISL6617A,采用倍相方式将8相变为16相,按照常规的套路,其中2相为SOC供电,即组成了14+2的供电方式。
至于这款雷蛇版和之前太极的区别,有兴趣可以看看这篇文章:
X570 Taichi RAZER Edition上新,AMD500系列太极主板参数汇总
▼CPU选择了锐龙9 5900X,把它作为生产力,并兼顾游戏的应用。
内存 ▼毕竟作为生产力,所以选择了单条16GB的内存,要插满主板内存插槽当然不能只有一套!直接入手2套十铨的DELTA DDR4 3600 16X2套装,这样内存容量也达到了64GB!
▼DELTA外观算是一种简约的游戏风吧!
▼这套 Delta RGB DDR4 3600 采用了海力士CJR颗粒,时序为CL18-22-22-42,电压1.35v。
▼马甲部分为铝合金材质;顶部是柔光灯带,其特点是120°超广角。另外内存条最大高度是49毫米,如果安装风冷散热器需要注意下兼容性。
▼导光条会延伸到侧面,包住一部分PCB。
▼选择了一套白色和一套黑色。把2条黑色内存插入最外侧,外观上就是4条黑色马甲的效果。
▼看够了还可以变成白色马甲的效果。
SSD ▼X570 Taichi RAZER Edition主板共有3个M.2接口,都有自带的散热片。
▼现在PCIE3.0的SSD也够用了,系统盘选择了WD SN750固态硬盘1TB版,为了更好散热性能把贴纸也撕去了。
▼补充一块WD SN550固态硬盘2TB版作为容量的扩展,硬盘性能一般,但温度控制得很好,贴纸不必去掉。
▼这样CPU,内存和SSD都安装好了!
散热器和电源
▼这两件都选择了海盗船。
▼H150i RGB PRO XT除了散热器主体还有三个风扇、安装螺丝、安装扣具、保修卡、说明书以及用于连接水冷头和主板的USB线。该散热器支持INTEL平台的LGA2066,INTEL LGA1200和INTEL1151X,AMD平台的TR4,sTRX4,AM4,FM2+,基本做到了全覆盖。
▼冷排为一般的薄排,厚度为27mm,长度则是397mm,左右各有一个海盗船的金属LOGO。橡胶材质的水管长度约为360mm,柔软度还可以。 另外可以看到冷头有一个Micro USB口,通过USB线接到主板后可以通过iCUE来控制光效和转速。
▼散热鳍片的做工非常完美。
▼冷头顶部一圈,中间的LOGO以及侧面一圈都是有RGB光效的;两个水管与冷头的连接部分做了特殊的加固处理;底部采用了纯铜散热座,应该是铣平工艺处理,没有到达镜面效果,中间预装散热硅脂;水冷头上面有5条线,3条4P线用来连接风扇、1条SATA电源线为供电,1条3P测速线,这样风扇不用连接主板,直接可以使用ICUE软件来设定转速和控温效果。
▼标配的风扇是海盗船的ML120磁悬浮风扇,无RGB;侧面有加强筋,很工业风;风扇的供电规格为12v,0.219A,转速400~2400RPM,最大风量75CFM,最大噪音值为36 dBA。
▼AX系列为钛金认证,属于海盗船电源的次旗舰级产品,千瓦之上就是白金认证的HX系列旗舰电源了。AX850 Titanium电源由海韵进行代工,采用主动式PFC+全桥LLC谐振+同步整流+DC to DC架构,效能超过了94%。附件有3个不同颜色的磁贴,分别是白、红、蓝三种配色,可以根据自己主机的颜色来选择,让整机的配色更加和谐。
▼这款电源的长度为17cm,因此要注意机箱的兼容性,确实是需要个大箱子才能装下它。电源采用1把135mm直径的散热风扇,支持Zero RPM低负载停转功能。
▼电源采用单路+12V输出设计,+12V输出最高为70A电流,也就是840W功率,基本占满了850w的额定功率;+5V与+3.3V则通过DC to DC电路输出,最高电流均为20A,联合输出功率为100W。
▼电源出风口,除了输入开关,Zero RPM功能开关也布置在这里。
▼全模组接口设计,18pin+10pin是24pin主板供电接口;5个8pin接口,为CPU供电与PCI-E显卡供电接口,可以混插;6个6pin接口是SATA供电和D型4pin供电接口。
▼收纳包中的模组线材分门别类,摆放的非常整齐。
▼24pin主供电与CPU供电、PCI-E显卡供电采用了编织网包裹,接口端有额外的滤波电容,造成了这些线材接口部分比较硬;SATA供电与D型4pin接口则是扁平线设计。
显卡 ▼显卡选择了讯景Radeon RX 6800 XT海外版。外包装上采用了少见的立式,正面有MERC 319几个大字,据说这是在致敬奔驰319系列,这是在跨界的玩情怀吗?
▼显卡的三围尺寸为340mm x 139mm x 57mm,厚度非常接近3卡槽,而且重量也达到了1805g,确实是个大块头。显卡为全金属的铝合金外罩搭,采用了2大1小的三分风扇体系(两侧10cm+中间9.2cm)。
▼侧面有Radeon RX 6800 XT和XFX的LOGO,可以亮起灯效,RX为红色,其它为白灯,不可调节。
▼背面也采用了金属背板,上面也有白色的MERC标记。
▼IO部分为1个HDMI2.1接口,2个DP1.4接口和1个USB Type-C接口,N卡那边取消了Type-C,A卡这边新卡又给加上了,有点意思。
▼显卡上的一些细节设计:前端背板向上折起保护热管,当并未完全封死,留有了散热通道,另外可以看到前端一共有5根热管,其实内部还有没有完全贯穿的热管;供电采用了双8P供电接口,在右边还有一个双BIOS开关;大小风扇都采用了双滚珠轴承,并且都有13片扇叶;背面前端镂空出一部分鳍片,可以让风流彻底吹透,这是贯穿鳍片的风道设计。
▼拆解后看到除了贯穿到前端的5根热管,还有2根热管在核心区分成U型,也就是一共为7根6mm镀镍回流焊工艺热管,另外在PCB上还有一个金属骨架保护PCB,并加强一部分芯片的散热能力。
▼XFX RX 6800 XT海外版显卡则是采用了16相(核心)+3相(显存)供电,这也使得PCB上端突出了一部分。
▼背板和PCB之间有很多导热贴辅助散热,毕竟背面有PWM芯片,以及一些MLCC电容。
▼显卡使用了三星的GDDR6显存,单颗2GB,总计8颗共16GB;供电PWM共有两颗芯片,分别是IR35217、英飞凌的XDPE132G5D、均放在PCB背面;MosFET为IR的TDA21472,单个最大电流70A。
机箱风扇
▼风扇选了TT的Pure 12 ARGB Sync风扇,一盒3个的套装。
▼附件有各种连接、转接线,以及一个RGB控制器。
▼风扇采用了液压轴承,最大风量56.45CFM,转速为500~1500RPM,噪音25.8dBA。
机箱
▼机雷蛇之前与联力、恩杰、安钛克等都联合推出过机箱,这次终于以自己的名义推出了全新的战斧系列机箱产品。该系列有ITX机箱和ATX机箱,ATX机箱采用了全彩包装,正面有机箱的渲染图和大大的雷蛇logo,左下角是产品的英文名称:RAZER Tomahawk ,并有支持雷蛇Chroma系统的标识。
▼开箱后发现这款机箱的结构和联力家的鬼斧机箱非常的相似,比如都采用了磁吸式的防尘网,可以安装240/280的冷排或者风扇,IO部分集中在顶部,2个USB3.0接口,1个Type-C接口,另外还有开关重启键和耳机35mm接口。 当然 还是有很多不同的地方。比如:Tomahawk机箱为双面玻璃开门的结构,并且有个按钮开关,向下按就能打开侧板,相比鬼斧的方式要方便很多;前面板为全部封死,两边进气,还有个大大的雷蛇三头蛇标志,通电后为绿光,不可调节。
▼背面7条PCI槽,电源下置,上面一个12cm风扇位。
▼底部有2条RGB灯条,支持Razer Chroma,电源风扇位防尘网可拆卸。
▼机箱尺寸为475X235.4X494.6mm(L*W*H);两侧板采用了0.8mm钢化玻璃侧面板,内部钢制用量也和厚实,使得总重量达到了13.5kg,比鬼斧要重了1kg多;兼容性方面能容纳176mm高CPU散热器,和384mm显卡,内部结构和鬼斧基本一致,遮蔽走线孔的金属框可以旋转180度,选择安装方式可以更好布置走线,同时也可以实现对E-ATX主板的支持。
▼电源仓可以从侧面打开(磁吸),3个3.5寸硬盘位,都是从正面来抽取的,硬盘笼以左右滑动,放在最前面,可以安装最大210mm长的电源,也可以减少支持安装电源的长度来增加前面安装冷排的厚度;后面标配一把12cm的无光风扇。
▼背面设计了2块挡板把大部分的线材挡住,CPU附件位置还有一个金属板可以放置集线器之类的东东,预装了雷蛇的RGB控制器,通过USB线连接主板后,由雷云3软件来控制灯效;前面板通过卡扣固定,logo灯供电通过弹簧接触式探针,前面支持360或者280冷排以及相应规格的风扇,而且是安装在一个风扇架上的,前后位置还有4种选择,灵活性非常好。
装机过程
▼由于AX850电源线材的接口部分有滤波电容,比较硬,如果用定制线又会失去滤波电容的功能,最后采用了延长线来解决这个问题。
▼安装好显卡就完成了装机。
外设篇
外设介绍
▼外设清单如下:
键盘 | 雷蛇 Razer 黑寡妇蜘蛛V3-绿轴 | 鼠标 | 雷蛇(Razer)曼巴眼镜蛇无线版 | 鼠标垫 | 雷蛇(Razer) Firefly烈焰神虫 硬质鼠标垫 | 耳机 | 雷蛇(Razer) 北海巨妖终級版 | 其它 | 雷蛇(Razer) 基座V2幻彩版 | | 雷蛇(Razer) 幻彩无线充电器 |

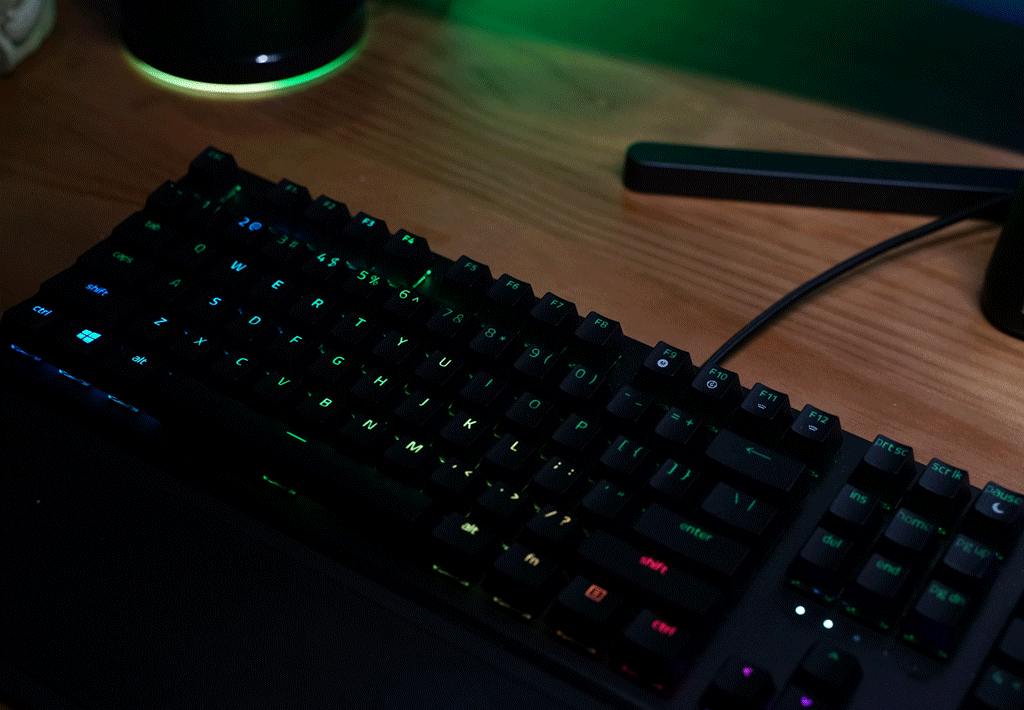

机械键盘 ▼黑寡妇蜘蛛V3键盘标准的104黑色键帽规格,面板为铝合金材质,整体采用了无边框设计。附件有一个腕托,还有说明书保修卡和雷蛇logo贴纸。
▼键盘右上角有2个多媒体控制按键,圆形键是播放、前后切换、滚轮是静音和音量增减。方向上方有5个状态指示灯,从左到右分别为大小写(C)、小键盘指示灯(1)、Scroll Sock指示灯(S),宏录制指示灯(M)、游戏状态指示灯(G)。
▼腕托为塑料材质,背面有大大小小一共6块橡胶垫来增加稳定性,不过腕托和键盘没有任何的连接结构。
▼键盘背面,四角有四个防滑贴。
▼键盘背面有产品的铭牌,标注了产品型号,序列号,用电规格等信息;键盘采用非分离式的USB连接线,不过有3个导线槽,方便键盘在桌面不同布置方式。
▼支脚采用防滑式设计,可以实现3段式高度调节。
▼绿轴版本,也是雷蛇的自家轴体,轴体总行程为4mm,触发行程为1.9mm,触发压力为50g,按键寿命8000万次。从它的结构和触发原理来说,和青轴类似,不过反应更加灵敏,声音当然还是有的,但个人感觉还是比青轴要小一些;键盘采用双色ABS键帽,空格等大按键采用了的卫星轴结构,手感不及平衡杆,但也省去了保养的麻烦。
▼黑寡妇蜘蛛V3有板载存储,更换PC也不用重新设置。有标准和HYPERSHIFT两种模式,由于对按键的定义不同,相当于拥有两把不同的键盘;当然RGB的各种灯光效果调节也是有的。
无线鼠标 ▼曼巴眼镜蛇无线版除了鼠标本体还有USB连接线,一个转接器以及说明书贴纸等等。
▼鼠标尺寸约124.7 X 70.1 X 43.2mm,无线版内置充电锂电池,重量约106g。表面为磨砂涂层,两侧都有橡胶侧裙;微动为欧姆龙的雷蛇定制版,手感轻盈清脆,凸点式滚轮段落感清晰,阻尼适中,但无线版的滚轮取消了四向设计,只支持前后双向滚动,后面是DPI按键。滚轮一圈以及手掌位置的LOGO都有RGB灯效。
▼底部配备了一颗Razer 5G 光学传感器,具体型号为PAW3390,具备原生16000DPI 分辨率,前后有大面积的脚贴。
▼在传感器的下方设置有鼠标的接收器收纳仓,外出携带时方便收纳,左侧上方有一颗LED提示灯,下面是板载文件切换键,最下面是鼠标电源开关滑钮。
▼自带的mini的2.4G接收器,也可以插入到转接头上,然后再通过USB线接入主机后面的USB口,这样设计非常方便取下接收器,插入USB线后变为有线模式并进行充电。
▼驱动软件方面,鼠标同样有板载储存,除了左键,各键都可以自定义成键盘按键、鼠标按键、宏,启动程序、快捷键等等;性能界面可以支持5级DPI切换,支持最高1000Hz的刷新率;灯光方面除了各种RGB效果,还可以设置在显示屏关闭或者闲置时关闭灯光;另外还可以对鼠标垫进行校准以及一些节能方面的设置。
耳机 ▼耳机为北海巨妖终极版,全黑色,外侧采用铝/钢混合的结构,367g重,细腻的喷砂手感,线材不可分离设计。没有啥附件,只有一张说明书和感谢
▼耳罩外侧为圆形外壳,金属蜂窝网罩设计,中间是雷蛇的logo,有RGB灯效;内侧为凝胶耳罩,透气性好,亲肤细腻,不过比较爱沾油。发声单元采用了调校的50毫米驱动器,频响范围20 Hz-20 kHz,还拿到THX的认证。
▼左侧耳罩有一枚THX空间音效开关键,下面是THX空间音效指示灯,最下面是音量调节旋钮。麦克风为可伸缩ANC降噪麦克风,顶部带有一圈指示灯。
▼头梁内部采用了铝钢混材质,外面由海绵材质包裹,两侧可以伸缩调节,并且有刻度指示,总体来说佩戴舒适不压头,耳压也适中。
▼驱动方面可以设置空间音效的模式以及校准,并且采用了可视化的指导方式;还可以进行清晰度以及低音的调节;均衡器的调节;以及麦克风和灯光的设置。
基座
▼基座V2幻彩版,它是一个USB HUB,并且内置了DAC,同时还是一个耳机架。
▼高度为278 毫米,金属材质,支架顶端有软胶包裹,防止伤到耳机头梁并且增加了稳定性。
▼防滑底面设计,产品铭牌也在底部,底座一圈有RGB光条。底座上带有2个 USB 3.1 端口,还有一个3.5 毫米接口,内置7.1声道DAC,可以直接插入耳机使用。
鼠标垫
▼尺寸为355X255X3mm,刚刚好够用。
▼背面采用了大面积的防滑橡胶,顶部有一个RGB的控制器,底部是产品的铭牌,鼠标垫一圈和上面的雷蛇logo都是具有RGB灯效的。
无线充电器
▼无线充电器表面触感柔软,但只能支持10w的充电,入手的原因当然是它的灯光效果以及与其它设备的联动。
▼主板,基座和无线充电器都被放入了附件界面中,可能是这几个设备基本都只是灯光的调节。
桌面整体效果展示
▼安装好雷云软件后,所有的外设以及主板、机箱都被识别出来。
▼驱动中的每一个产品都能单独地进行光效调节,不过为了更好的灯效联动以及完美的桌面效果还是需要到CHROMA STUDIO(控制室)去统一调节。控制室中央区域像一个大桌面,上面有所有支持CHROMA的硬件,可以移动它们位置,让波浪等光效的效果更加和谐有序;左边菜单是预设的灯效,而且是可以叠加的;右边菜单可以对每种光效进行自定义的设置。即可以选择所有硬件为统一的光效,也可以为不同硬件选择不同的光效,还可以对每个硬件上的单颗灯珠作不同的设定,玩法是相当的丰富。
小熊桌面的显示器布置是之前就完成了的,外设方面则是全部更换为雷蛇外设,有兴趣的话可以看看我之前的桌面文章: 美好的一天从桌面开始,1.5m书桌的多屏布置,各种数码好物

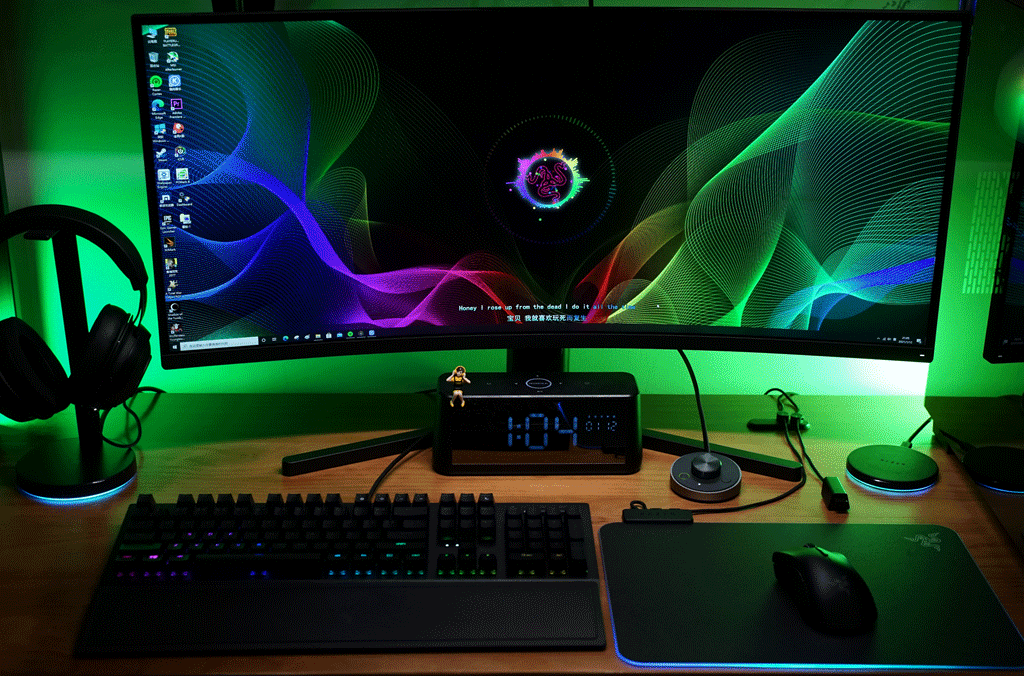

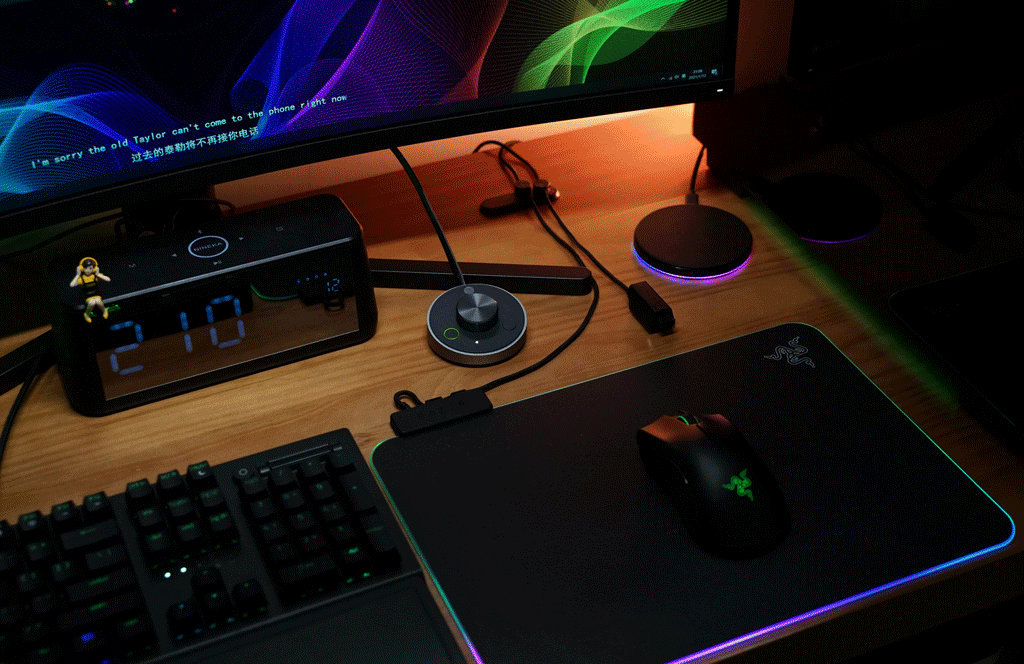

看看桌面上的主机和外设在灯效联动后的效果是否完美。 ▼
▼在光效联动方面,X570 Taichi RAZER Edition就像一座桥梁,打破了外设和主机硬件之间的最后壁垒。
▼另一个好玩的东东是幻彩可视化工具,能将幻彩灯光和音乐结合,可选择特定的应用启用或是始终打开,也可以选择跟随的外放音频设备。在灯效上只能选择2种灯效的叠加,比控制室的调节方法还要弱一些。应用方面可以支持很多游戏,以及wallpaper engine的软件,让联动效果更加丰富。
▼当电脑检测到声音后,雷蛇装备将会随着音乐的变化而散发出有节奏的色彩变化。做了几张动图大家参考一下,以后有空的话再作下视频,能更好得展示出这种音色合一的终极效果。





▼另外桌子加装了第三方的键盘架,增加操作视距,达到更加舒适的观看距离。
|
