[整机搭建] 还有主板与显卡分离的“钢炮”主机?看看我春节前的“...

[复制链接]
发表于 2021-2-5 23:21 | 显示全部楼层 |阅读模式
前言:
上一次为了能在单位剪(摸)视(鱼)频,笔者装了一台可以提着走的ITX小机箱,不但外观颜值出色,性能以及散热等各方面都表现不错,也收到了一群同事**姐的围观。这不,笔者的视频还没剪完,有小伙伴(同事**姐的家属)就找上门来说帮忙也装一台炫酷的ITX主机,要求散热好、预算给的还算充裕。于是,经过双方的微信沟通,定下了下面这套主机,也可以说是今年笔者春节前的“封笔之作”了。


装机配件介绍:
本次的装机配件如下:
CPU:AMD锐龙5 5600X
主板:华硕 ROG STRIX B550-I GAMING
内存:影驰星曜DDR4 3600MHz 16GB*2
硬盘:三星980 Pro 500GB
散热器:长城战龙240水冷
硅脂:九州风神EX750
电源:长城巨龙800DA
机箱:乔思伯i100 Pro
显卡:影驰GTX 3060Ti OC 金属大师

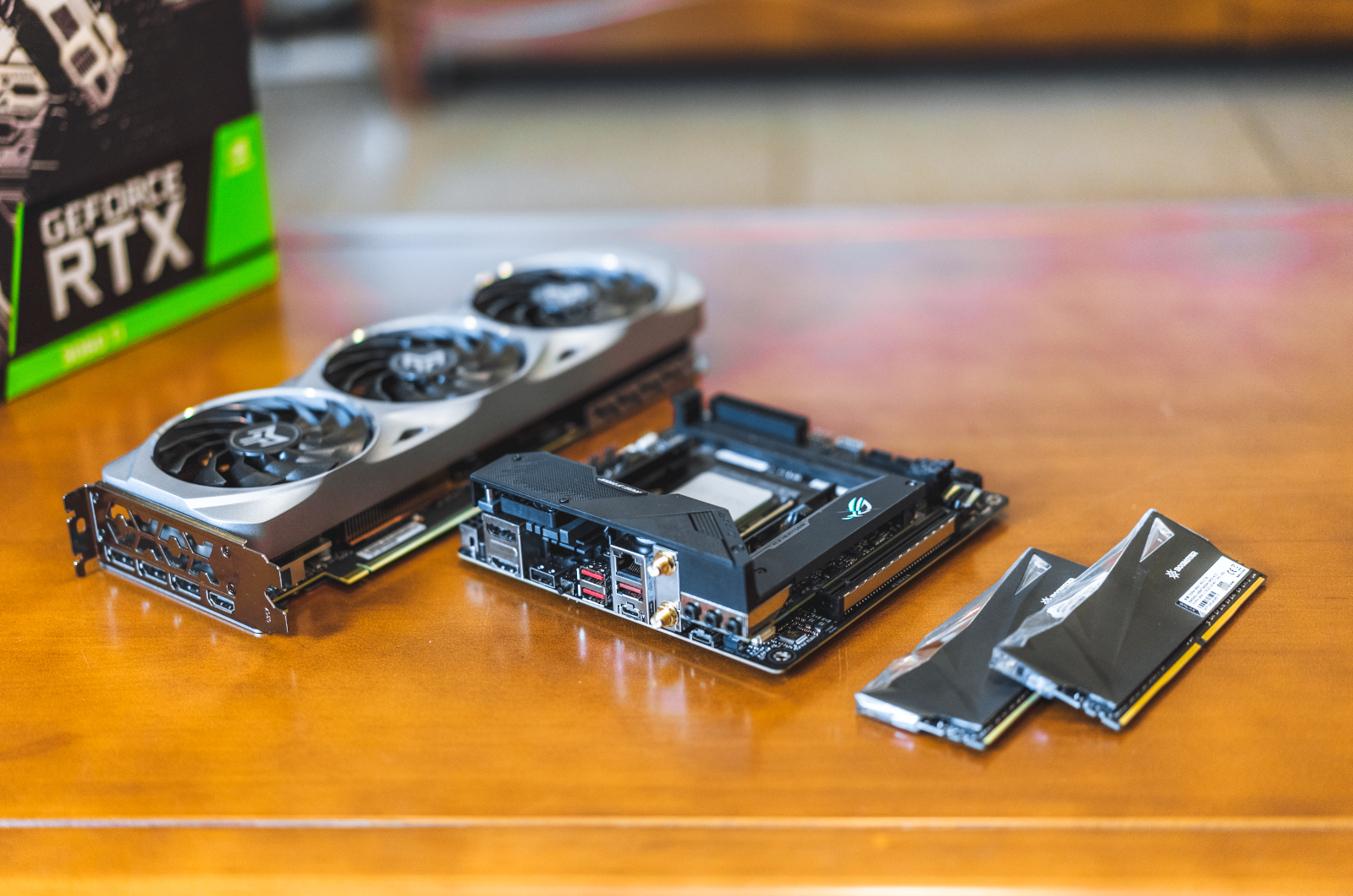

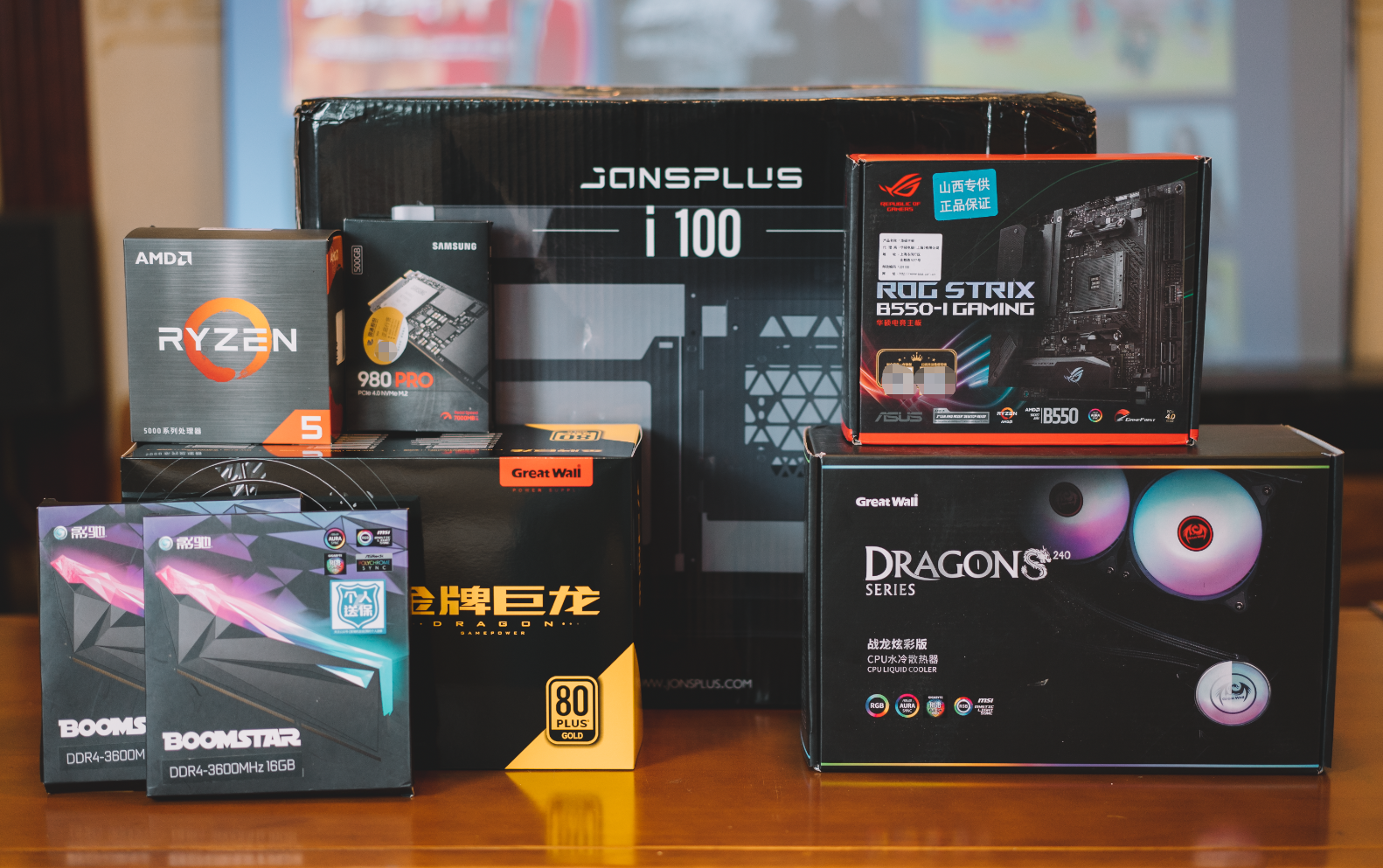

具体的全家福看看如下所示。价格方面:主板价格为1600;内存为1000;SSD为950;机箱为899,电源和散热器是有个套装优惠,加起来是为850;处理器感觉涨价了,2100入手。之前笔者自己在线下买盒装的只要1990,比某东还要便宜。


并且从目前的配件的价格来看,影驰GTX 3060Ti OC 金属大师显卡无疑是NO.1。要知道这块显卡在某鱼二手平台加价到5000元以上,正常情况下这块显卡只是3200元出头。大伙猜猜笔者这块3060Ti花了多少钱?

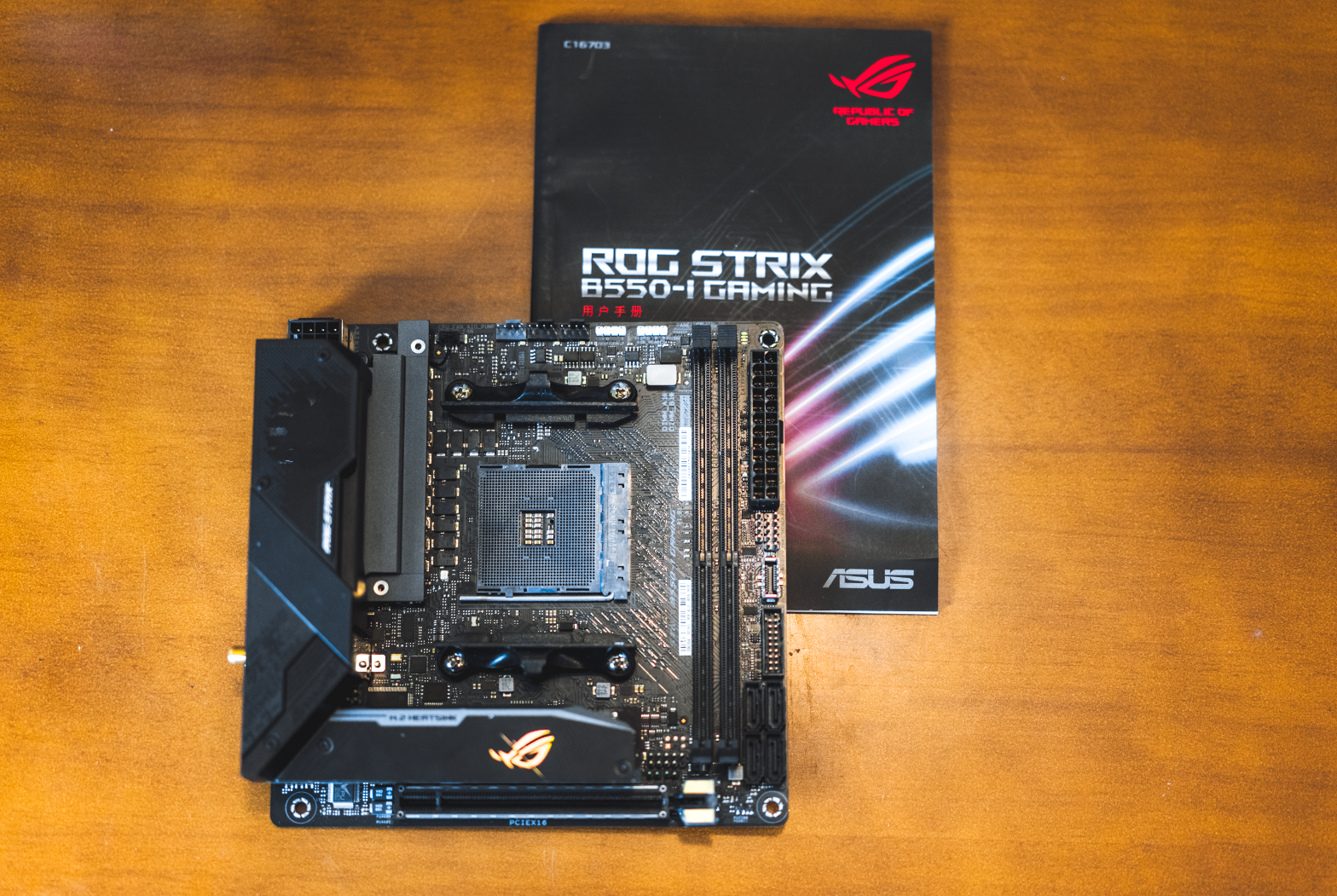

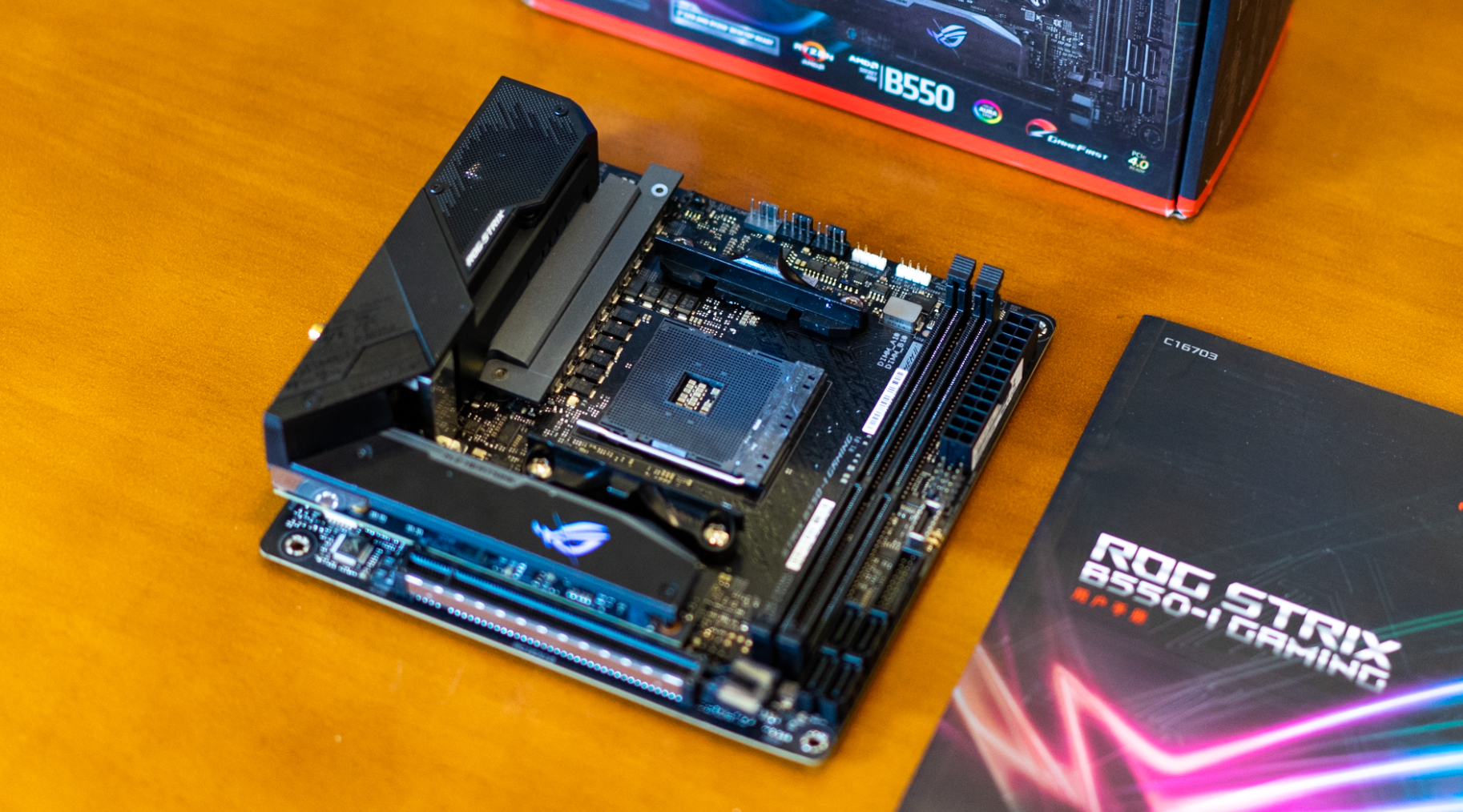

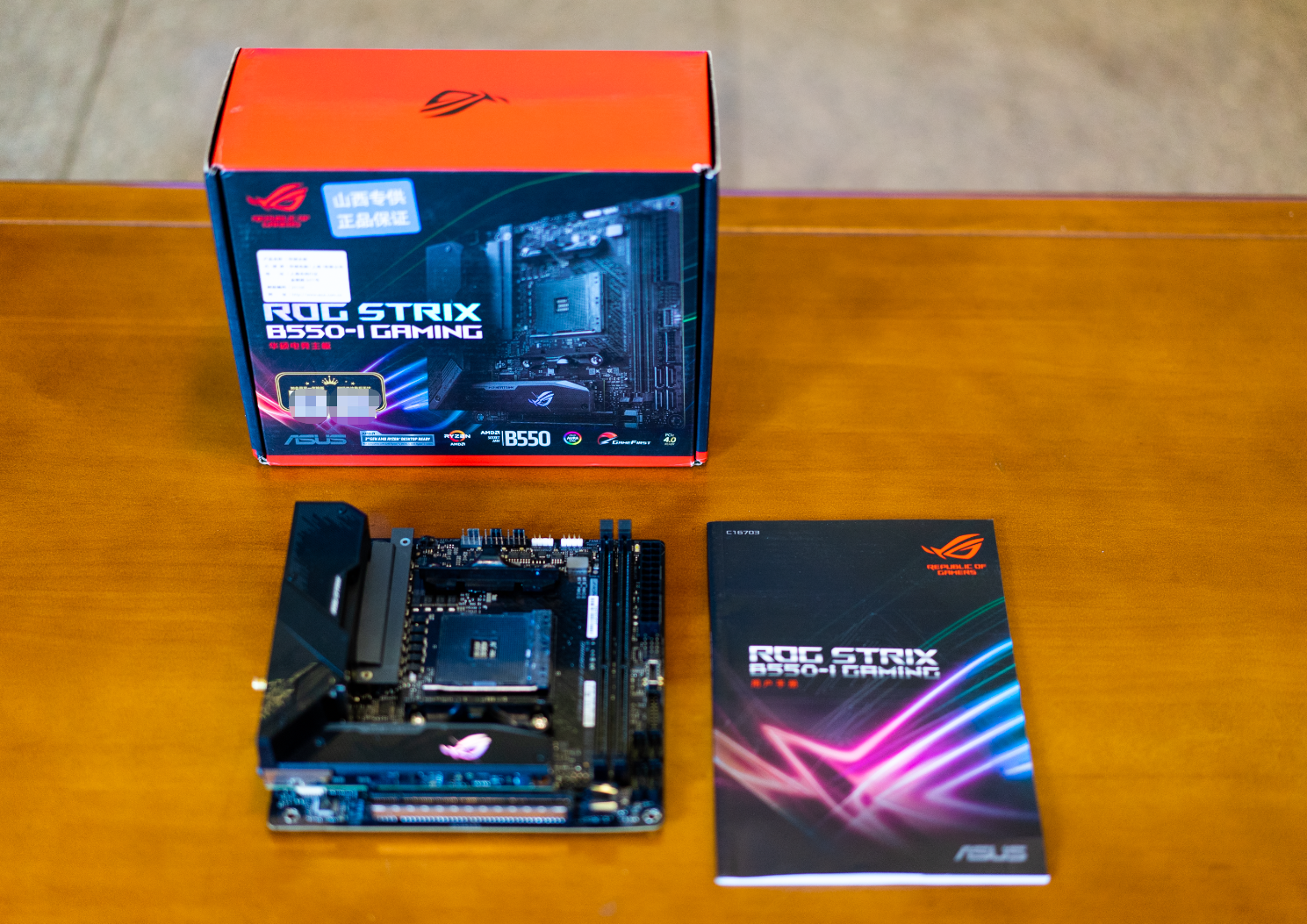

先来说说主板,华硕 ROG STRIX B550-I GAMING是笔者第一次装ROG的ITX型号,所以对这块主板也比较好奇,装机的同时也多拍了点照片。


首先从用料来看,ROG B550i算是B550系列ITX主板中比较厚道的一个了,当然价格也贵。比如采用了十相数字供电,电容也是兼具性能和体积的钽电容;

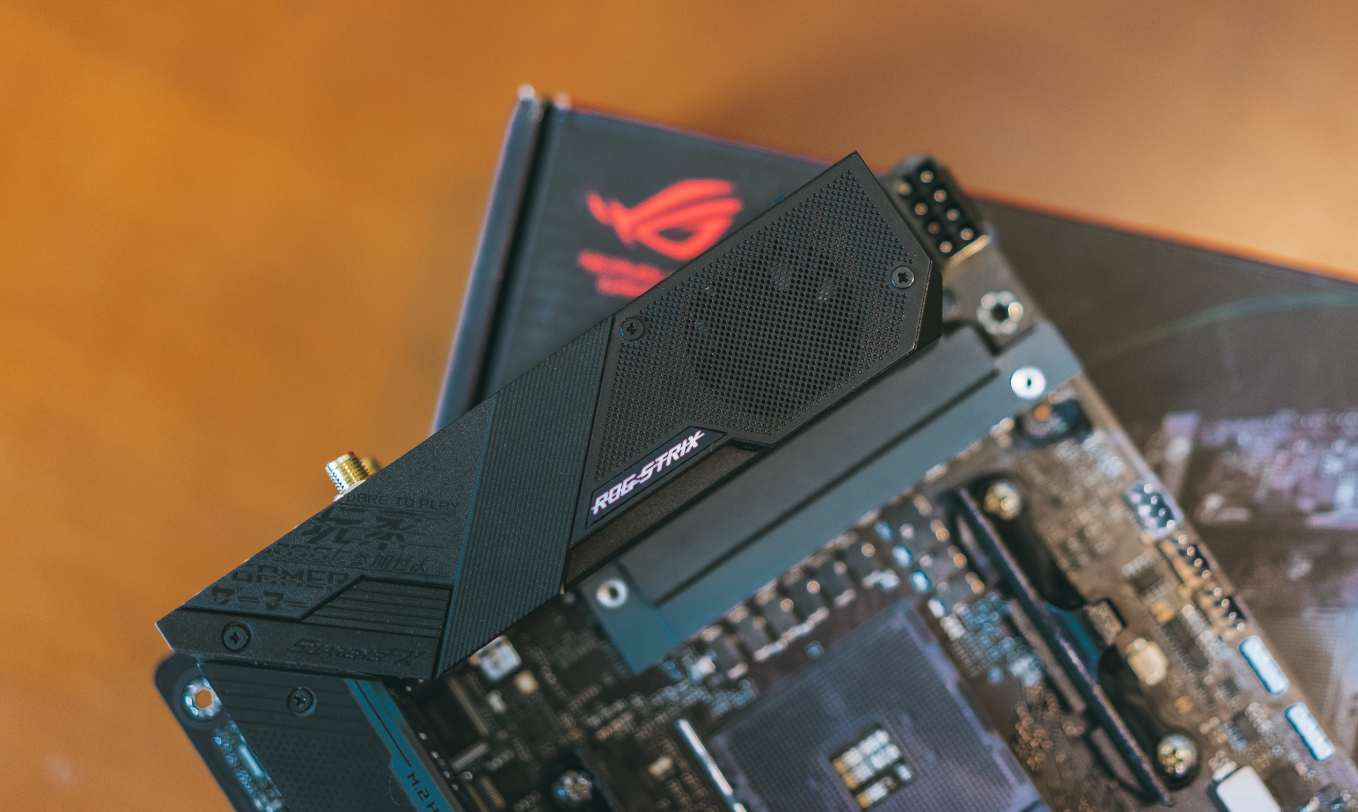

MOS管上也覆盖了厚厚的散热片,并且还有一个小风扇为其散热,也是目前B550 ITX主板中唯一带有 MOS 风扇的主板。




内存方面,ROG B550i最大支持64GB容量,频率最大为5000MHz,比较好玩的是还支持ECC内存以及ECC模式。RGB的支持也非常好,12V、5V都有,反正RGB可以说是ROG的精髓之一。

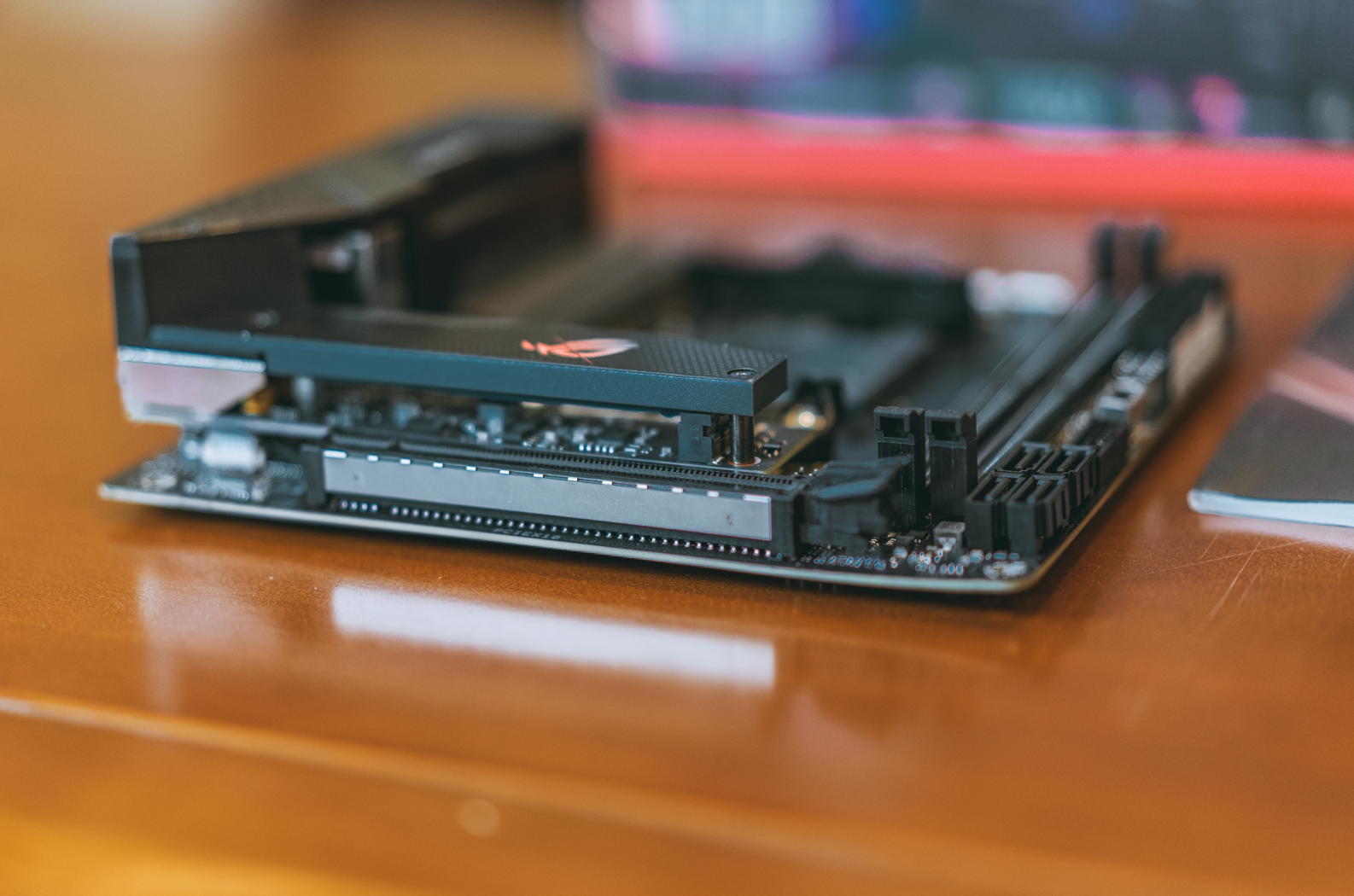

音频模块和M.2固态模组方面,ROG B550i也是玩出了小花样,采用双层设计,将音频和M.2固态集成在一块PCB上,也覆盖了金属散热马甲,缺点就是ROG LOGO没有灯。

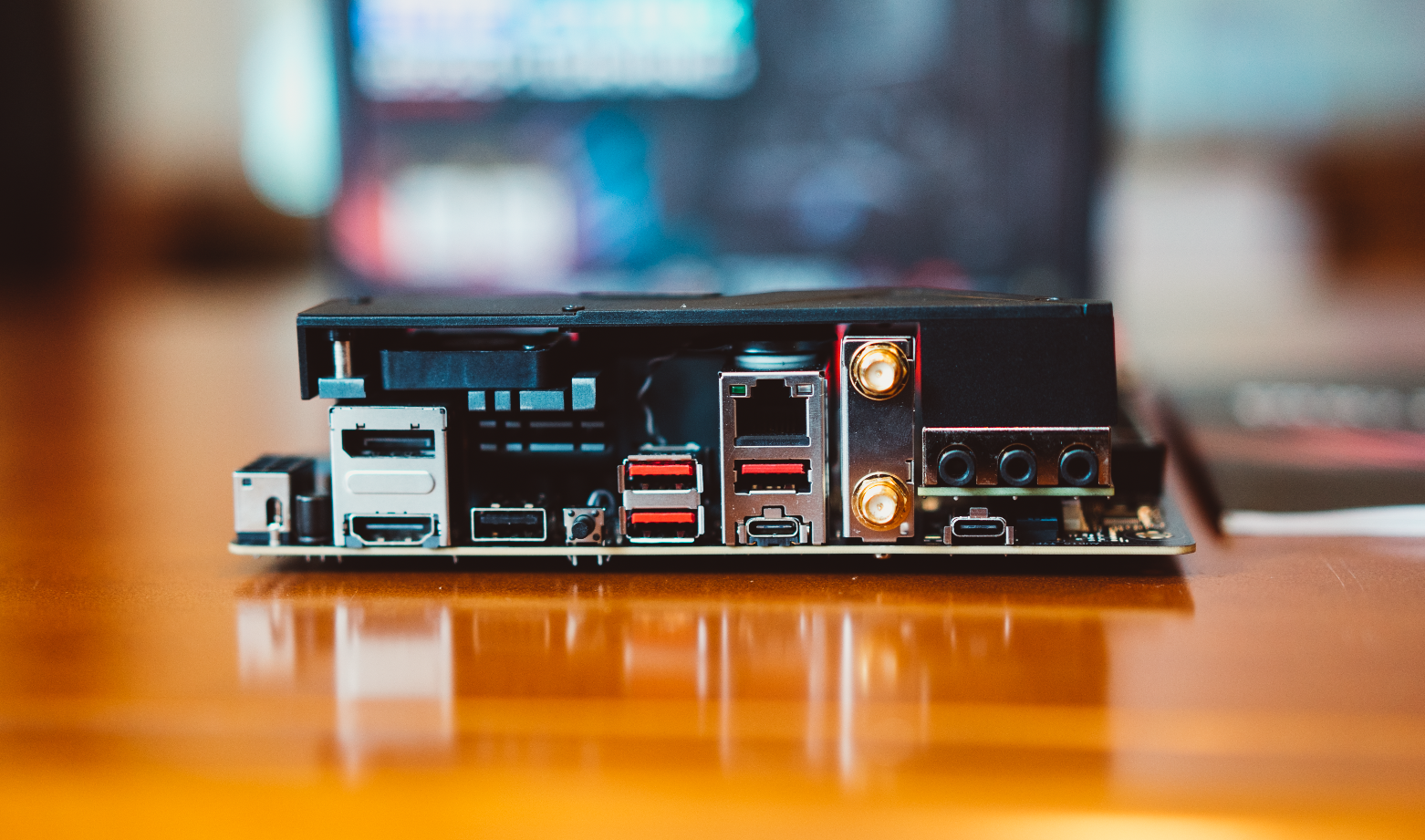

接口方面,ROG B550i还过得去,从左至右依次为DP 1.4、HDMI 2.1、USB 2.0、BIOS Flash Back按键、2个USB 3.2 Gen2、2.5Gpbs网口、USB 3.2 Gen2、USB 3.2 Gen2 Type-C 、2 x 天线端口、音频输入输出以及一个Type-C。个人觉得这接口还挺丰富的,USB接口也绝对够用,只不过音频接口附近的Type-C接口是专门提供给音频专用,包装中还附带了转接线,如果接其他设备速度只有USB 2.0,此外还有不足之处就是没有配备一体式IO挡板。

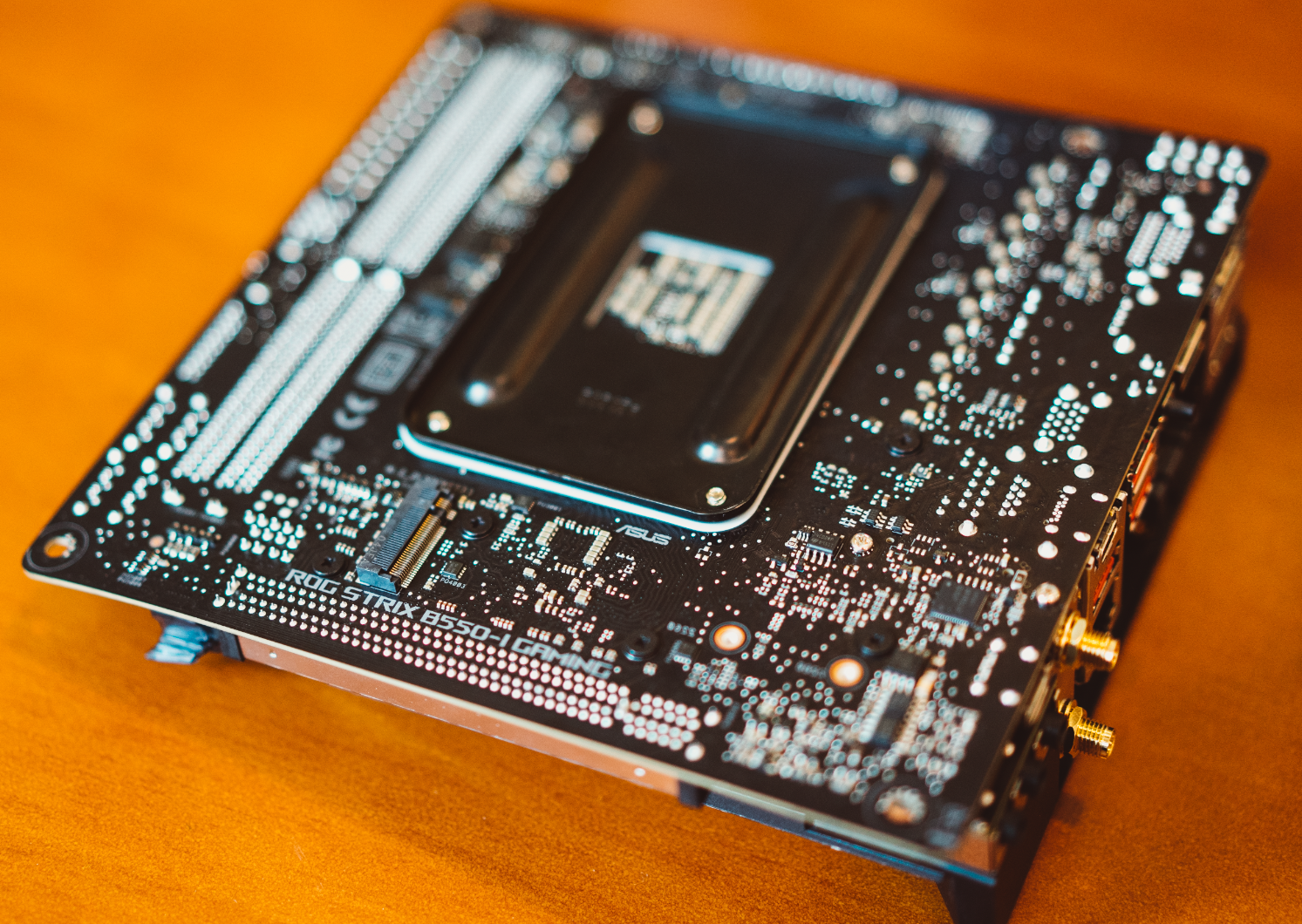

这块主板还有一点让笔者满意的是居然在背面还有一个M.2接口,支持2260/2280规格的 NVMe以及SATA协议的M.2 SSD。

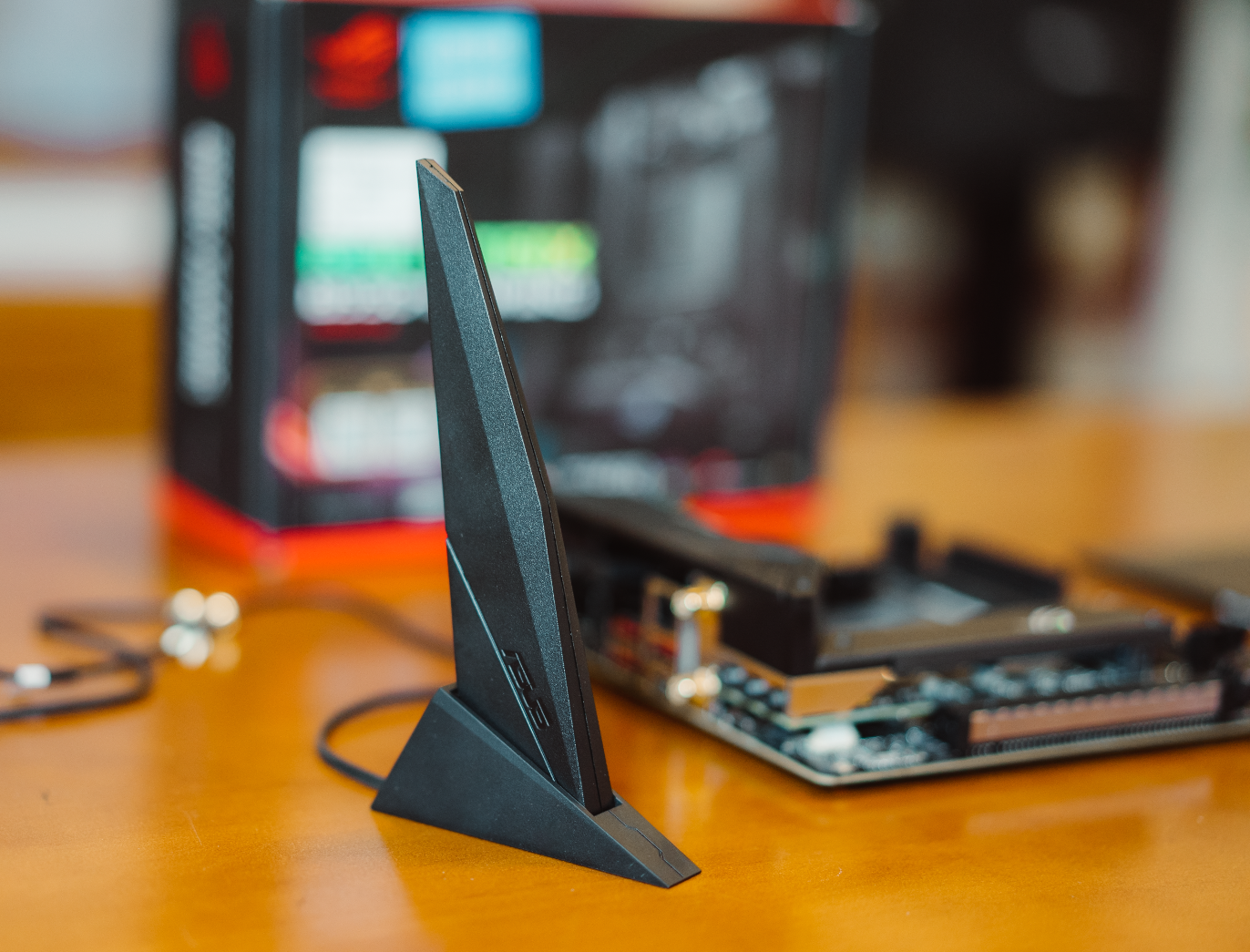

此外,这块主板带的无线网卡是无线网卡是支持WI-FI 6的Intel AX200,当然现在自己买只要80多块钱。然而,华硕的Wi-Fi天线可是和传统的天线不一样,类似鲨鱼鳍的外观明显看起来更炫。


处理器是AMD锐龙5 5600X,这个就没啥好提的。感觉评测都烂大街了,7nm工艺,6核心12线程,默认主频3.7GHz,Boots频率为4.6GHz,TDP仅为65W。售价是涨了一些,记得首发过不久可以不到2000拿下,而现在要2200。

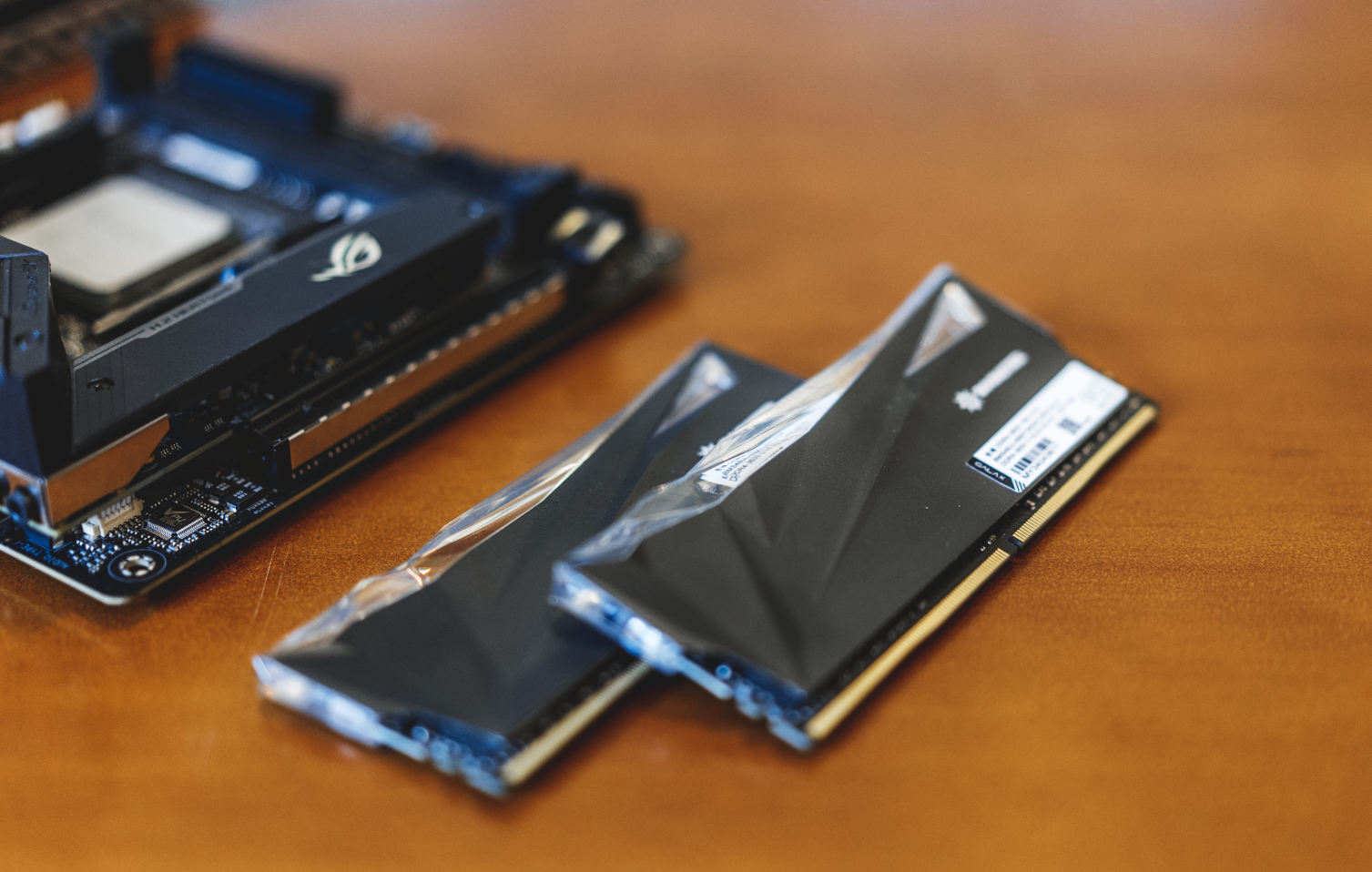

内存选的是影驰星曜DDR4 16GB 3600MHz,本来开始想选鼎鼎大名的幻光戟或者皇家戟,但考虑到目前的版本的内存颗粒都不太能超,还是选了个星曜DDR4 16GB 3600MHz,颜值也比较好看。透明的导光罩采用多面切割设计,看起来非常晶莹剔透,个人觉得比幻光戟好看,可以与皇家戟有的一拼。


当然除了超酷炫的灯光效果,该内存的素质也非常不错。内存颗粒为镁光出品,型号为MT40A2G8FSE-093E:A TR,同时还有8层A2版PCB加持,不但稳定还有点超频能力。


电源和水冷都选的长城,主要是长城有个活动:800W的巨龙电源+240战龙水冷只要850元,个人觉得挺实惠的。分开买电源为699,水冷为300。

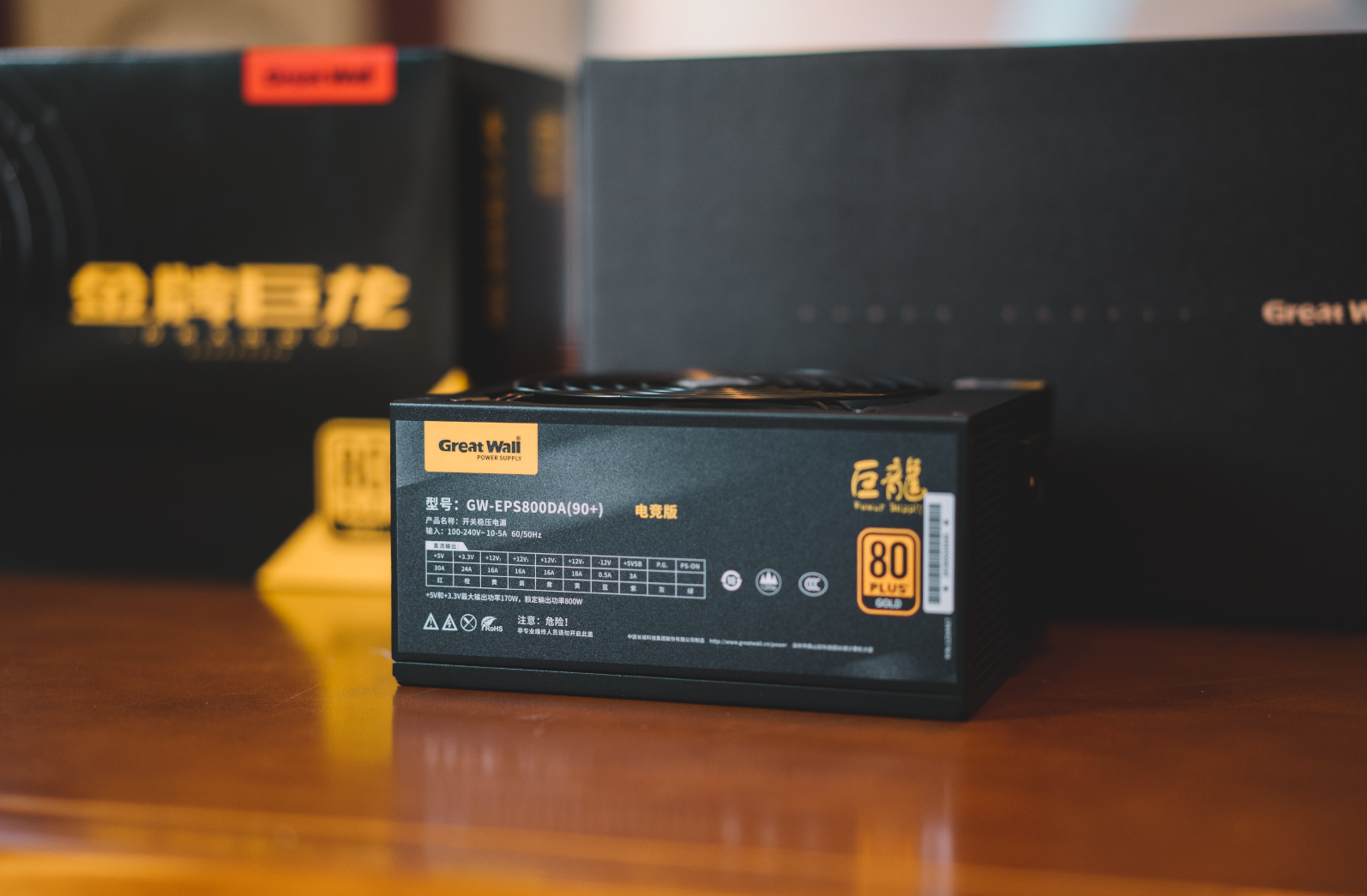

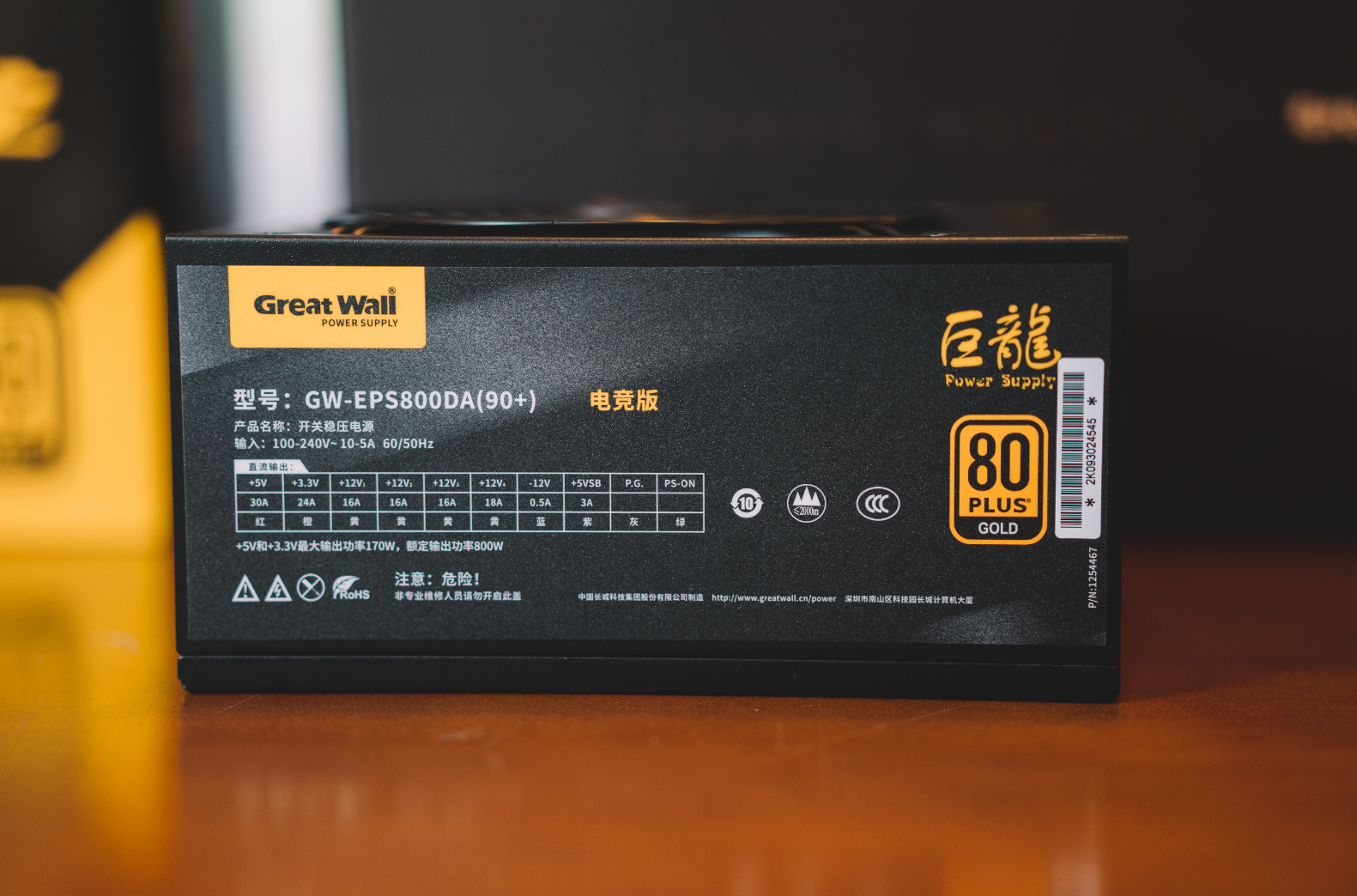

电源的型号为GW-EPS800DA,隶属金牌巨龙系列,算是长城电源旗下的中高端水准,很多“矿场”老板都爱用这个电源。并且为了更好地打入普通消费者群体,长城方面还特意加了个“电竞版”的称号。

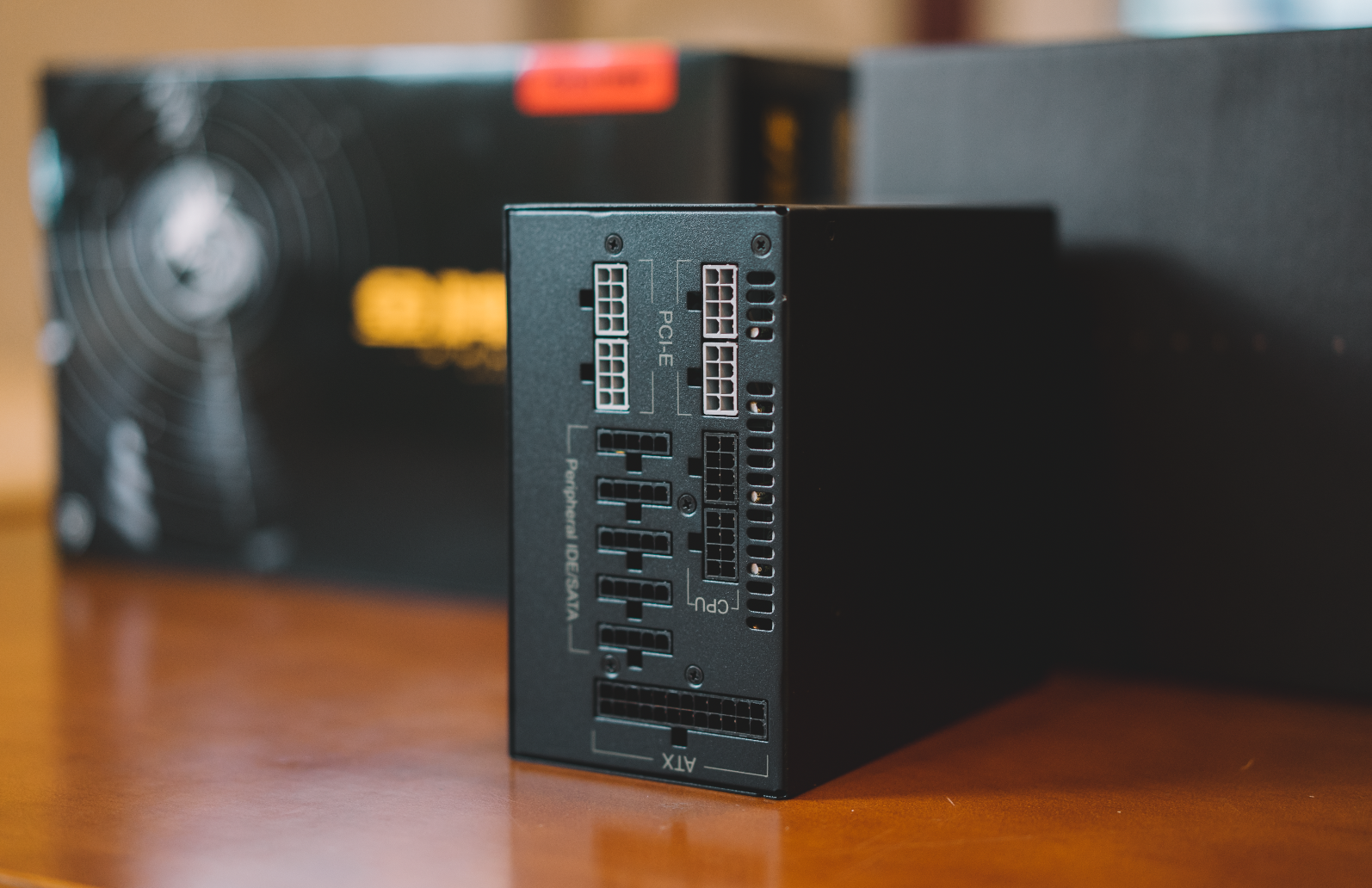

电源采用全模组设计,并且针对容易接错的PCI-E和CPU接口都用了不同颜色标明。


线材方面也是符合长城电源的“多多益善”的风格,包括24pin主板供电线、4+4pin的CPU供电线、6+2pin的PCI-E显卡供电线*3,sata+大4P供电线*2和sata线*2。

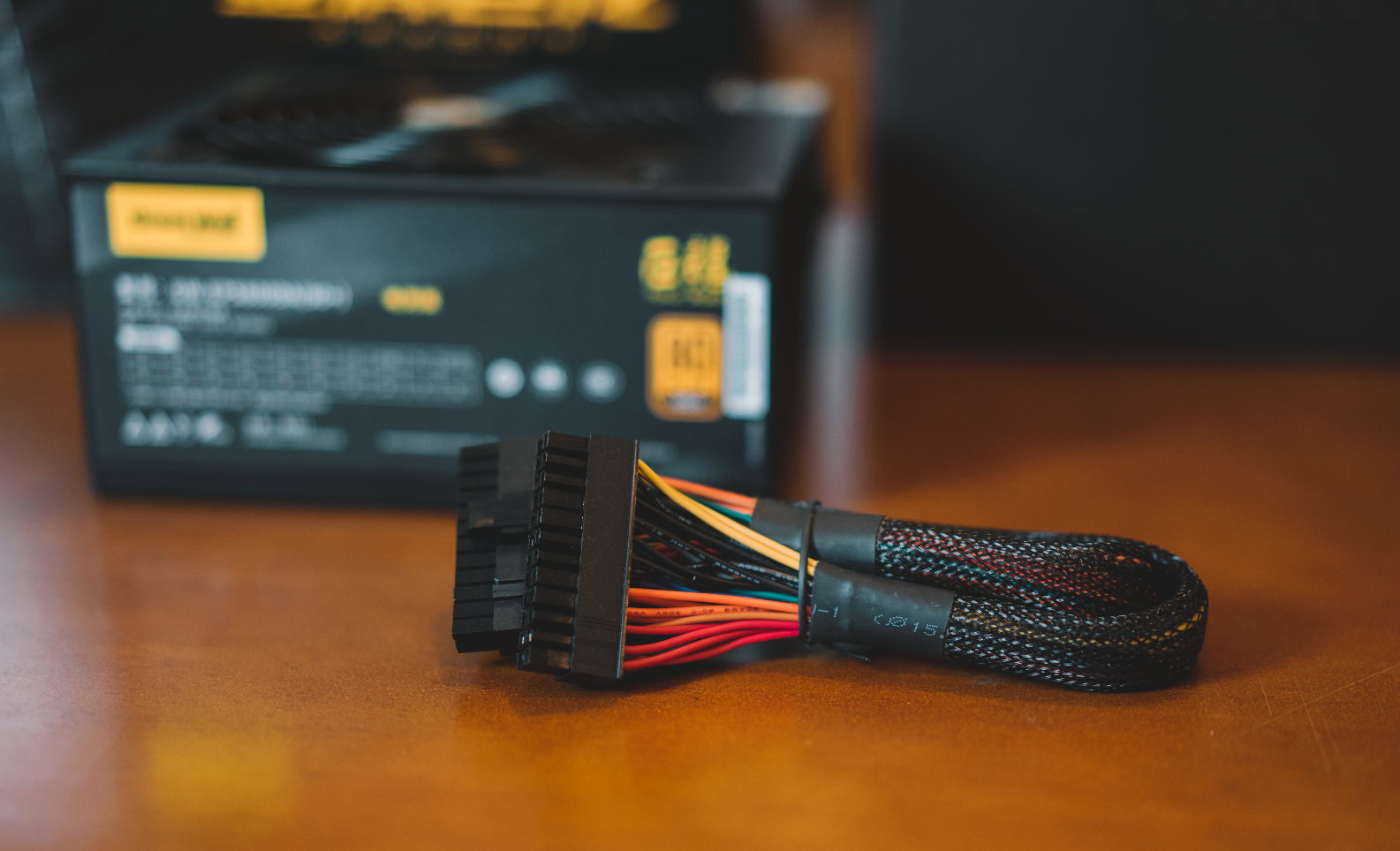

不过美中不足的是这个24pin主板供电线没有完全进行黑化处理,红黑黄橙绿配色有些“复古”,一下子让这个电源有了些年代感。反正有一说一的是,如果全换成扁平线颜值将更高。

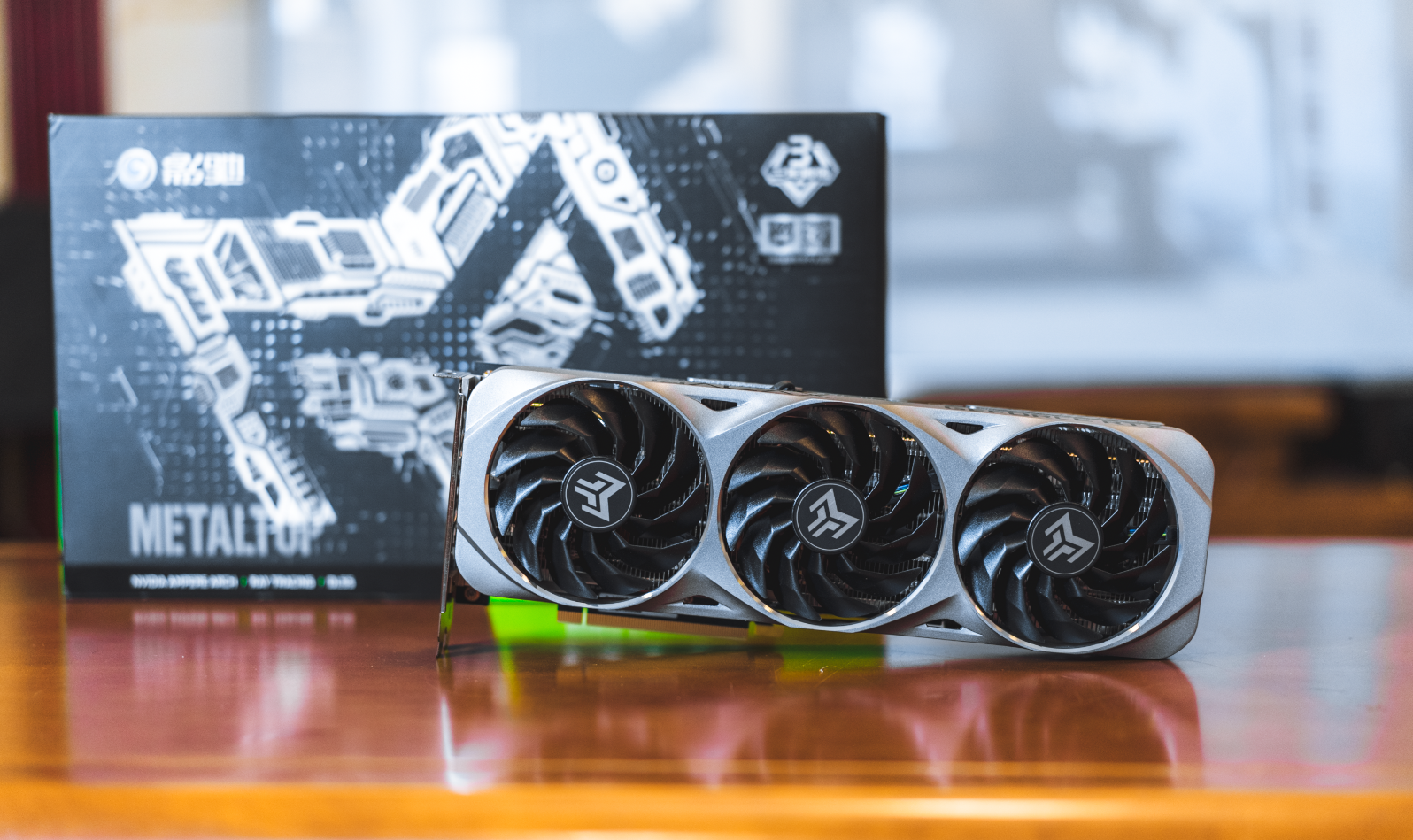

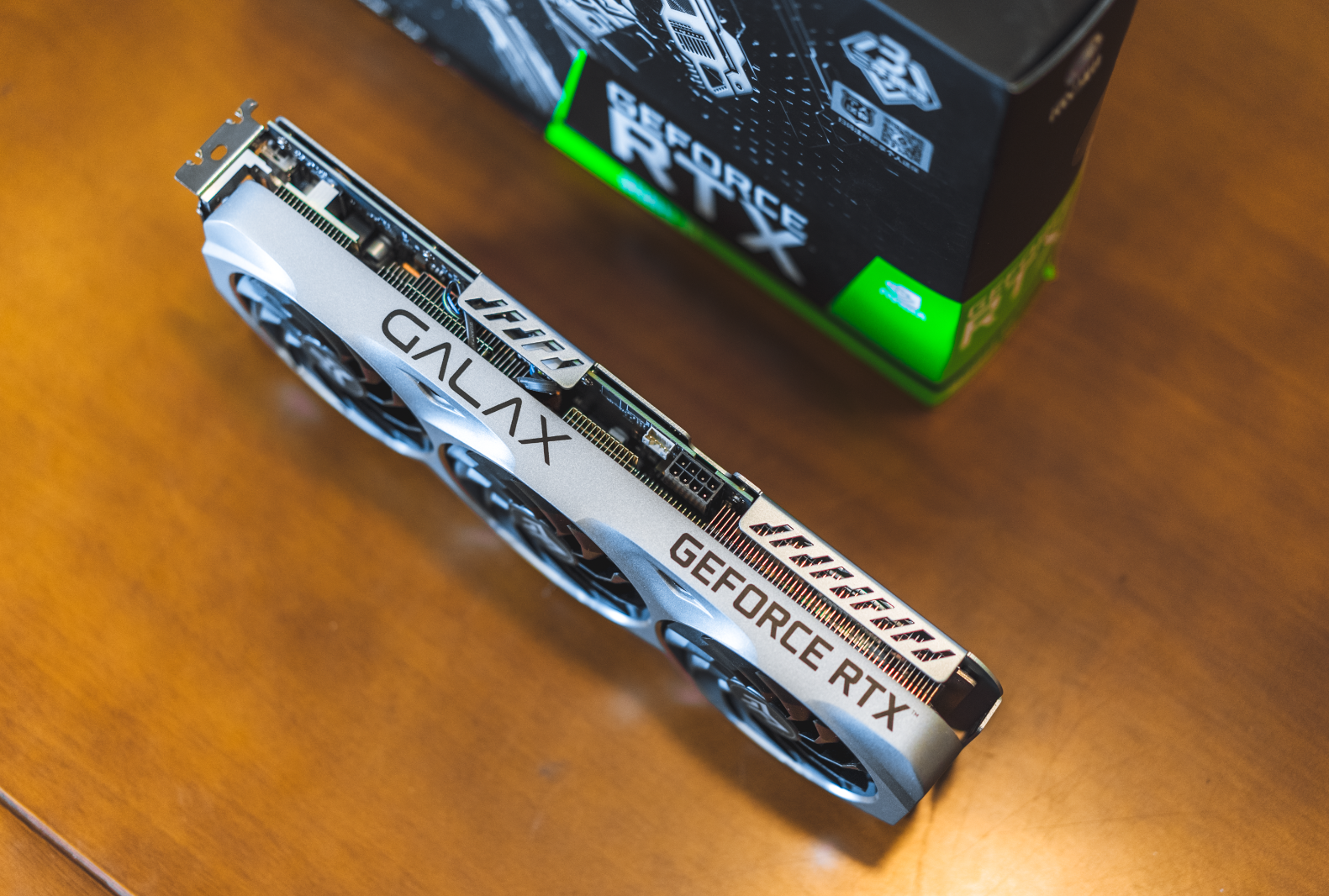

影驰RTX3060TI金属大师OC版应该是RTX3060显卡中颜值最高的一款,尽管它没有设计RGB灯,但这个简约大气的设计个人非常喜欢。


要知道这款显卡在散热器外壳都是采用金属材质,并为了降低显卡的重量,整个金属外壳选用的是铝合金材料采用压铸工艺制作而成,金属表面也采用了磨砂哑光工艺,配合镂空的设计,质感非凡。并且值得一提的是该显卡还采用了一体式金属压铸中框上采用挡板-散热器联锁设计,防止PCB出现变形,配合全金属背板,不太可能出现PCB弯曲的情况。

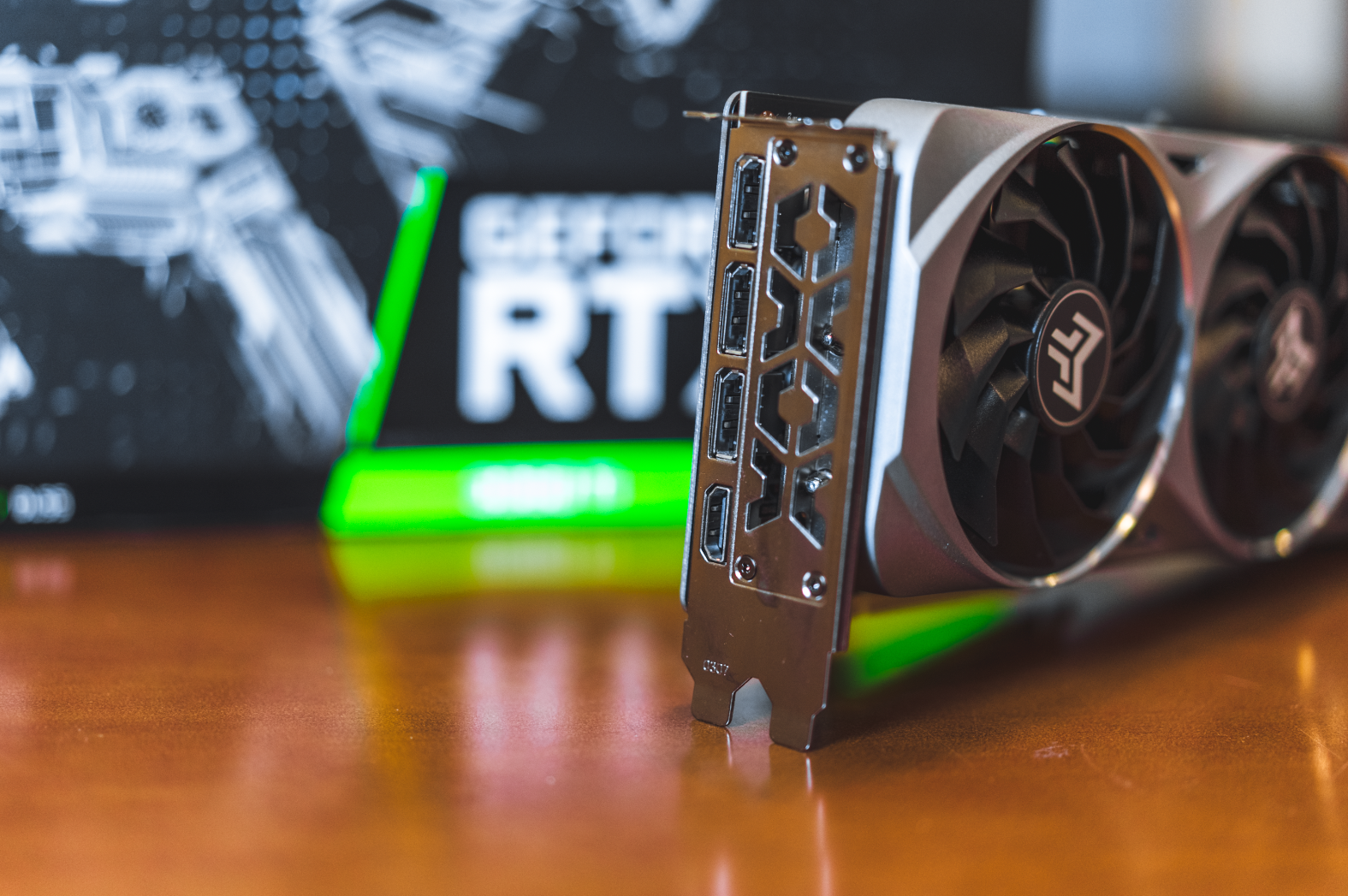

当然,接口部分是老样子,参照公版为3个DP 1.4,一个HDMI 2.1接口。


SSD是三星的980 PRO,走的PCI 4.0通道,也是目前市面上最快的M.2 SSD之一,缺点就是价格不菲。

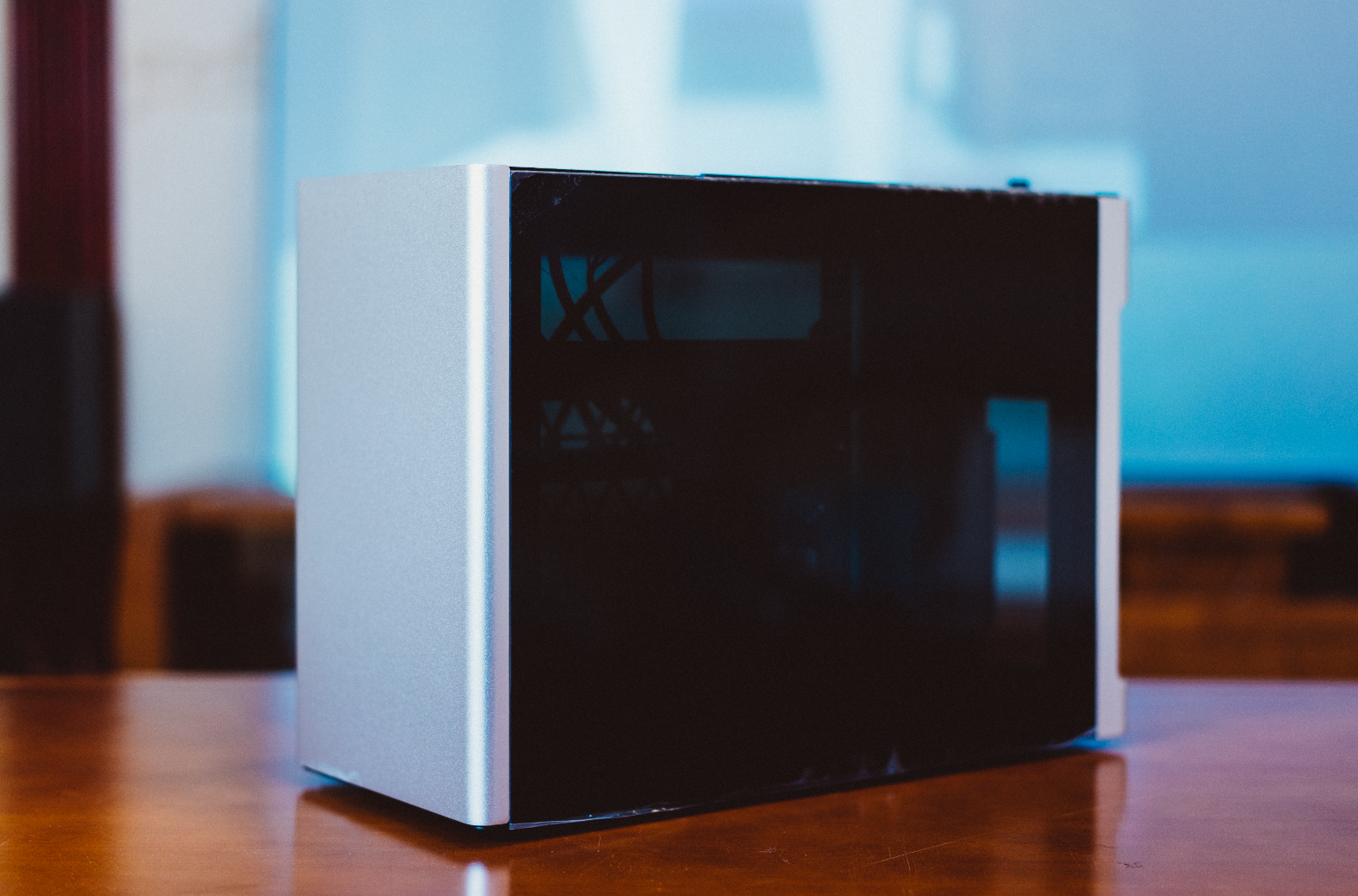

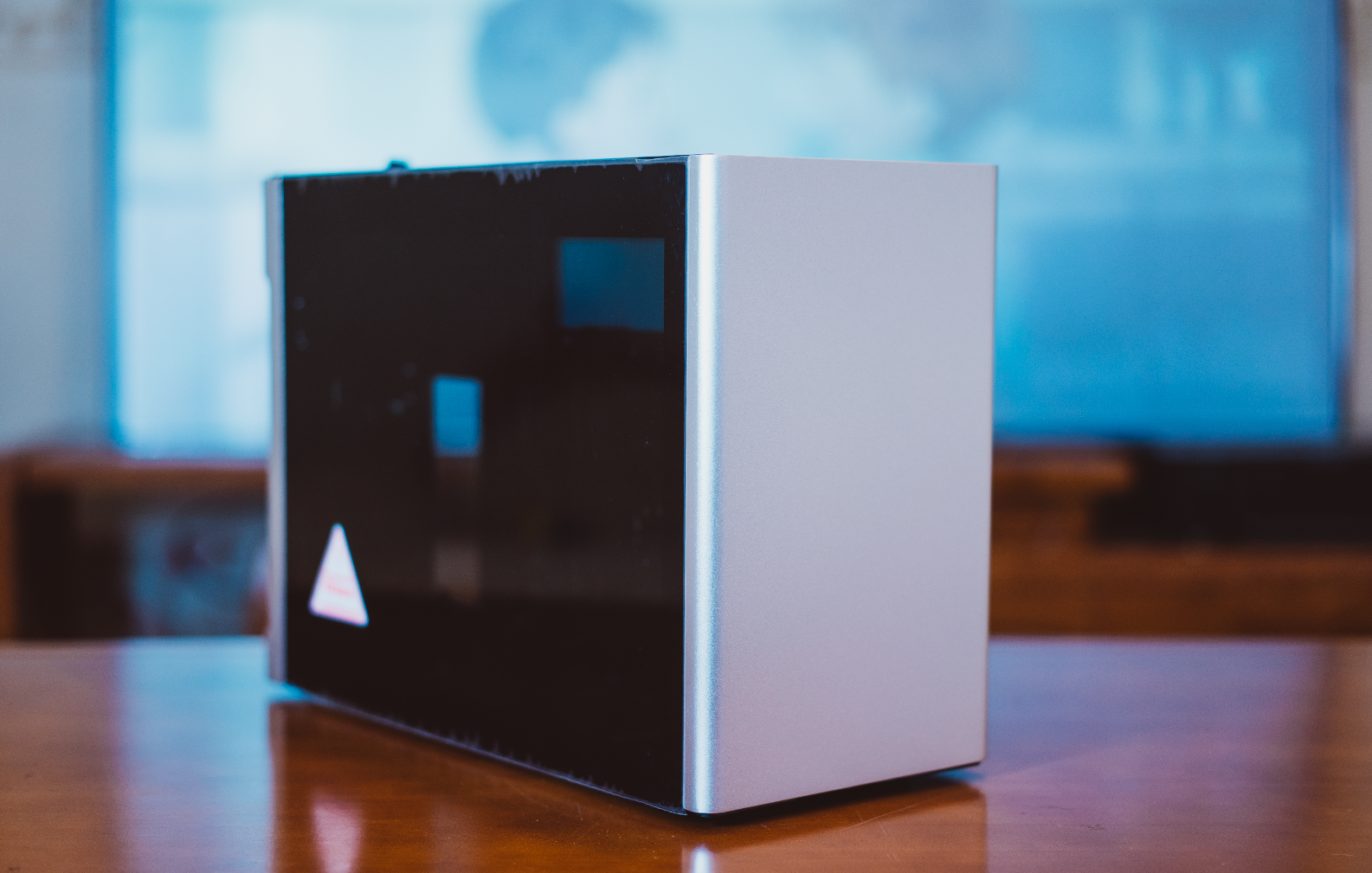

机箱选的是乔思伯i100 Pro,也是笔者装过的最有意思的一个机箱。先说个头,别看它只能装ITX主板,但个头的确不小。主要是能支持340mm的长显卡以及ATX标准电源,所以也不能被称为“小钢炮”。


不过从整体外形来上看,乔思伯i100 Pro还是挺能打的,双面钢化玻璃加持,喜欢光污染的小伙伴有福了;再加上垂直风道以及主板、显卡两侧分离的设计,温控表现也不错。当然,这个机箱也十分考究用户的走线能力,所以不爱折腾的小伙伴真不要买ITX机箱。

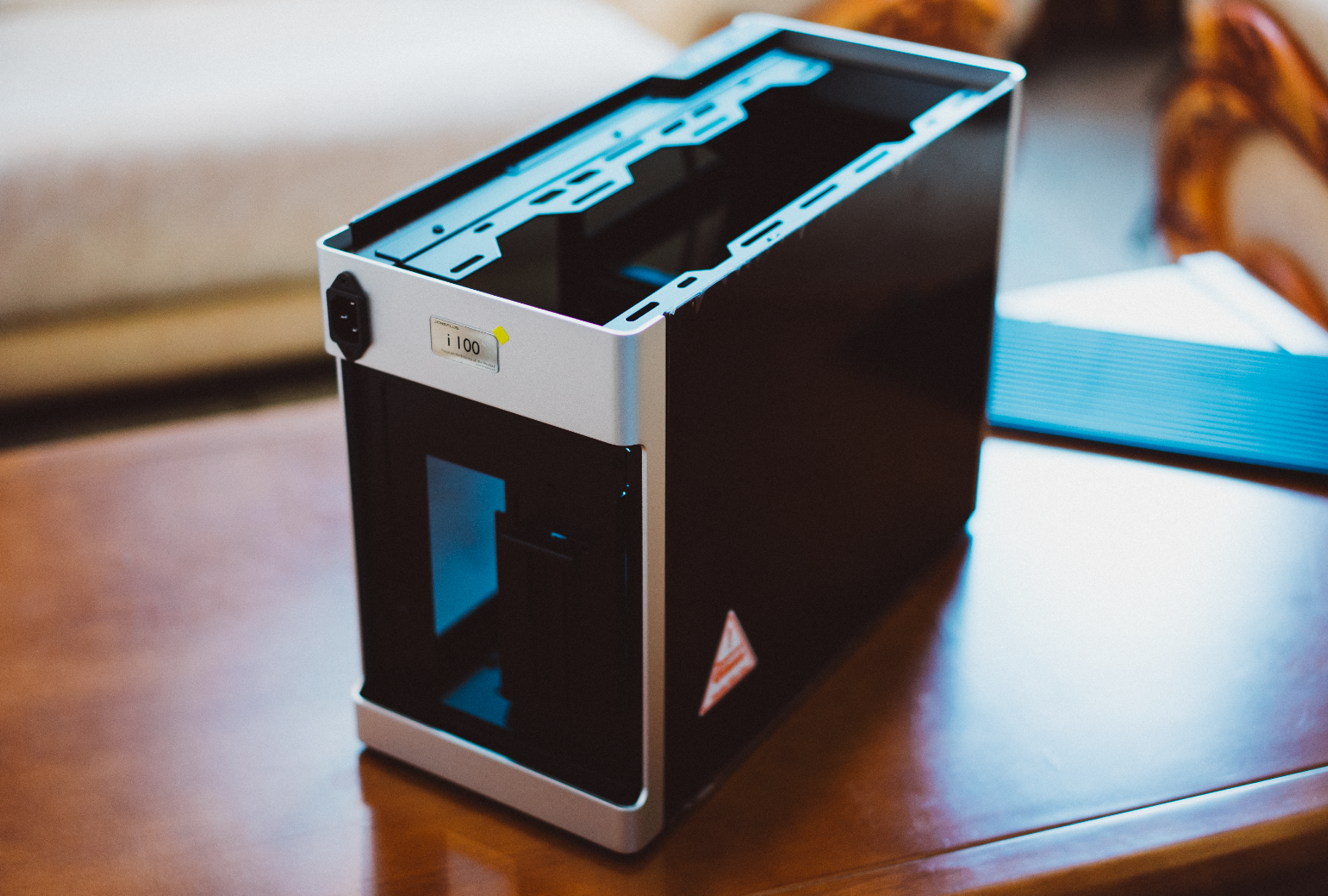

乔思伯i100 Pro的顶盖采用了磁吸设计,后面还有设有小提手,拆解十分方便。

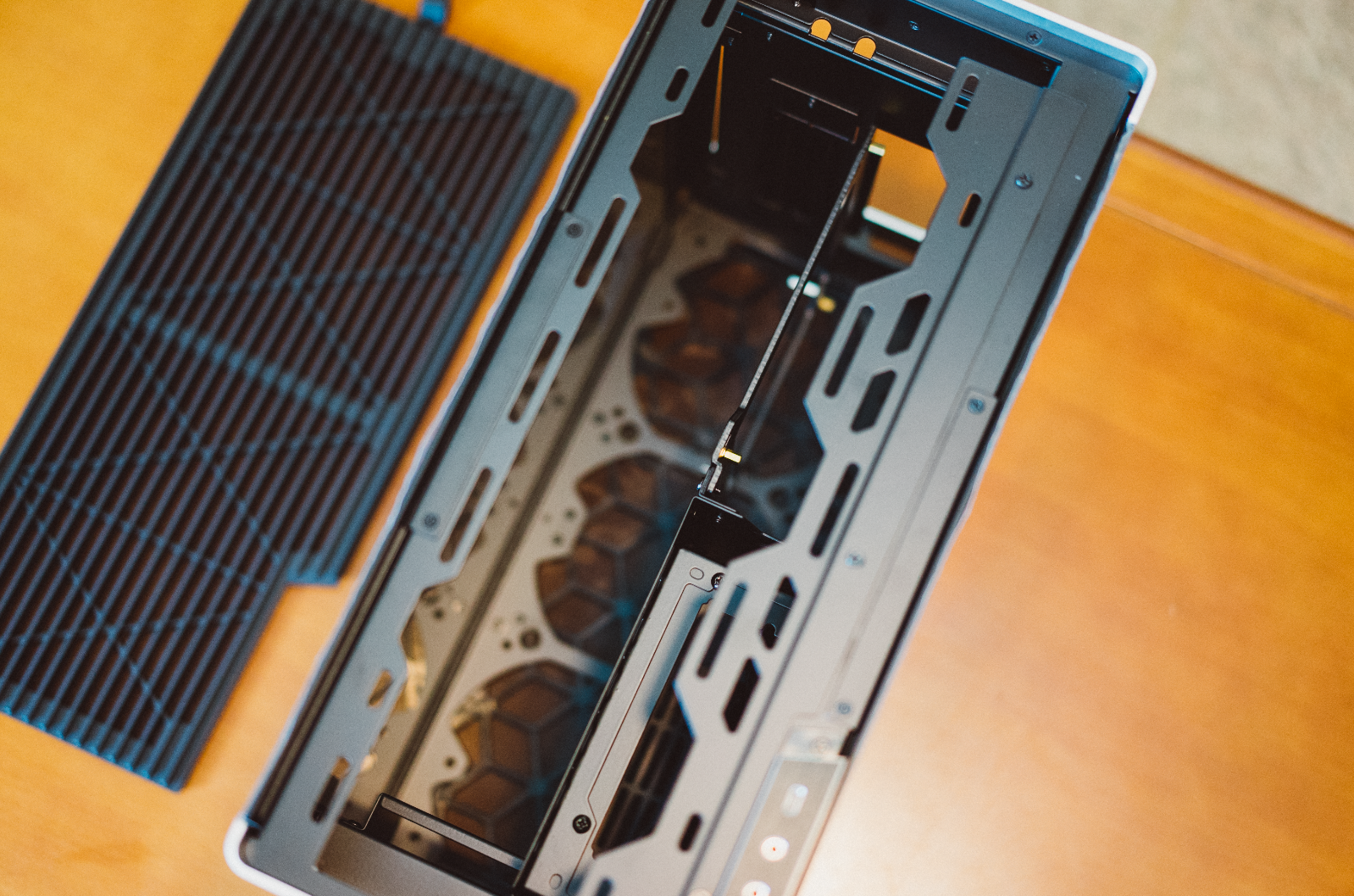

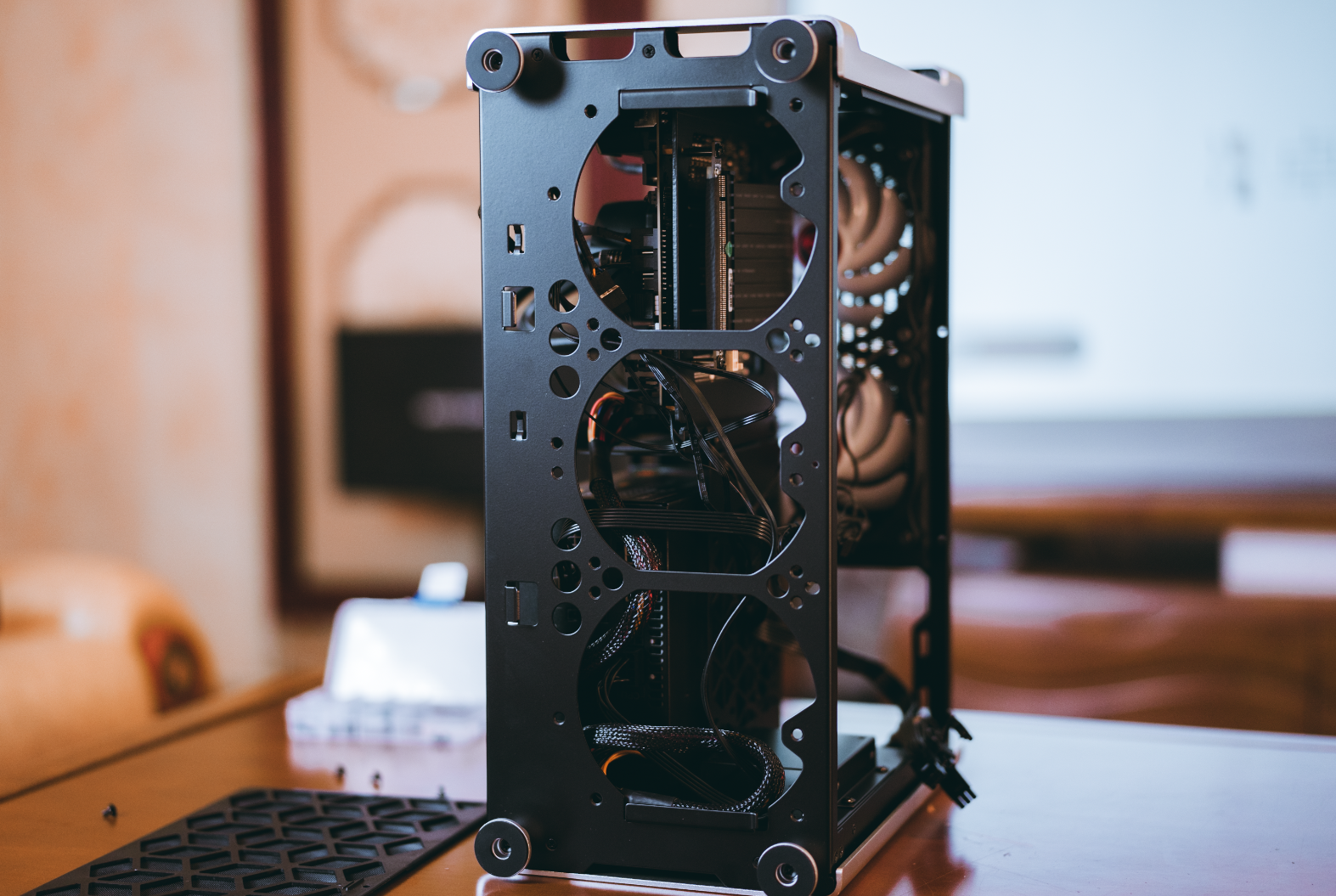

打开后可以看到机箱内部的大致构造,顶部也的空间也预留了冷排与风扇的螺丝孔。可安装3个120mm风扇或者360水冷。

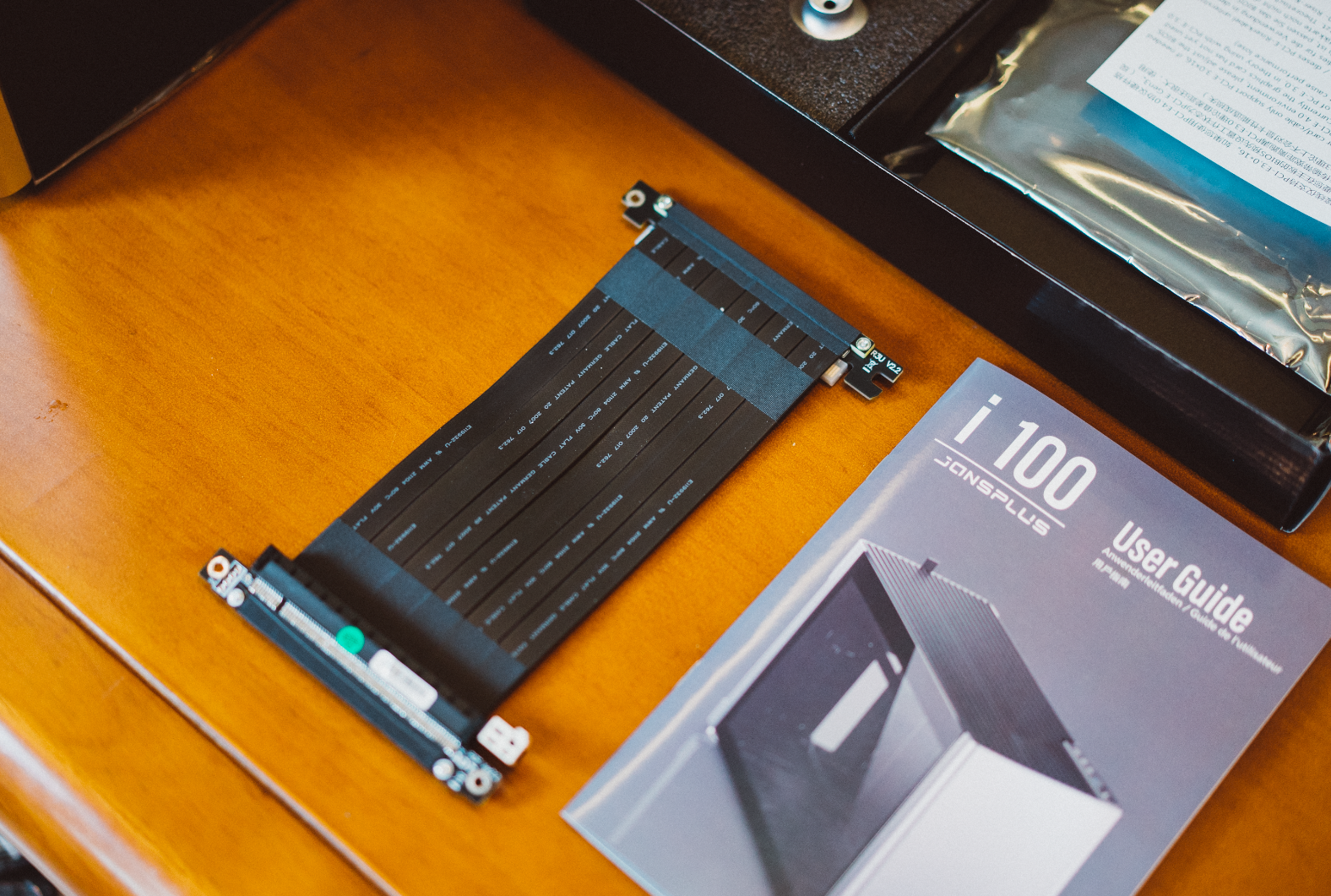

至于配件方面,乔思伯i100 Pro也是笔者这么多年DIY生涯遇到的最丰富的。不但包含详细的说明书、螺丝盒、还有铝合金脚垫、显卡延长线以及改变内部结构的五金件构成。

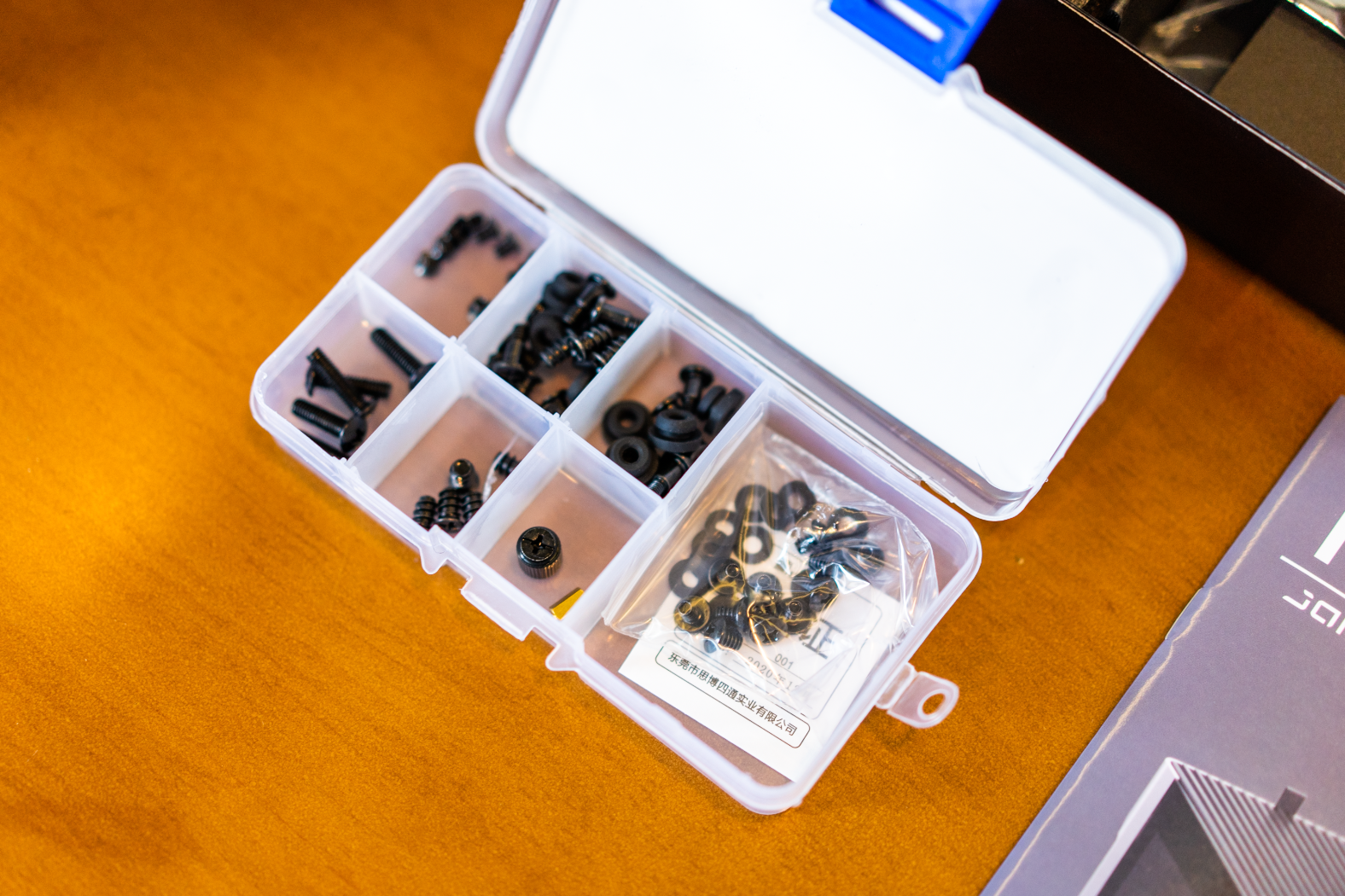

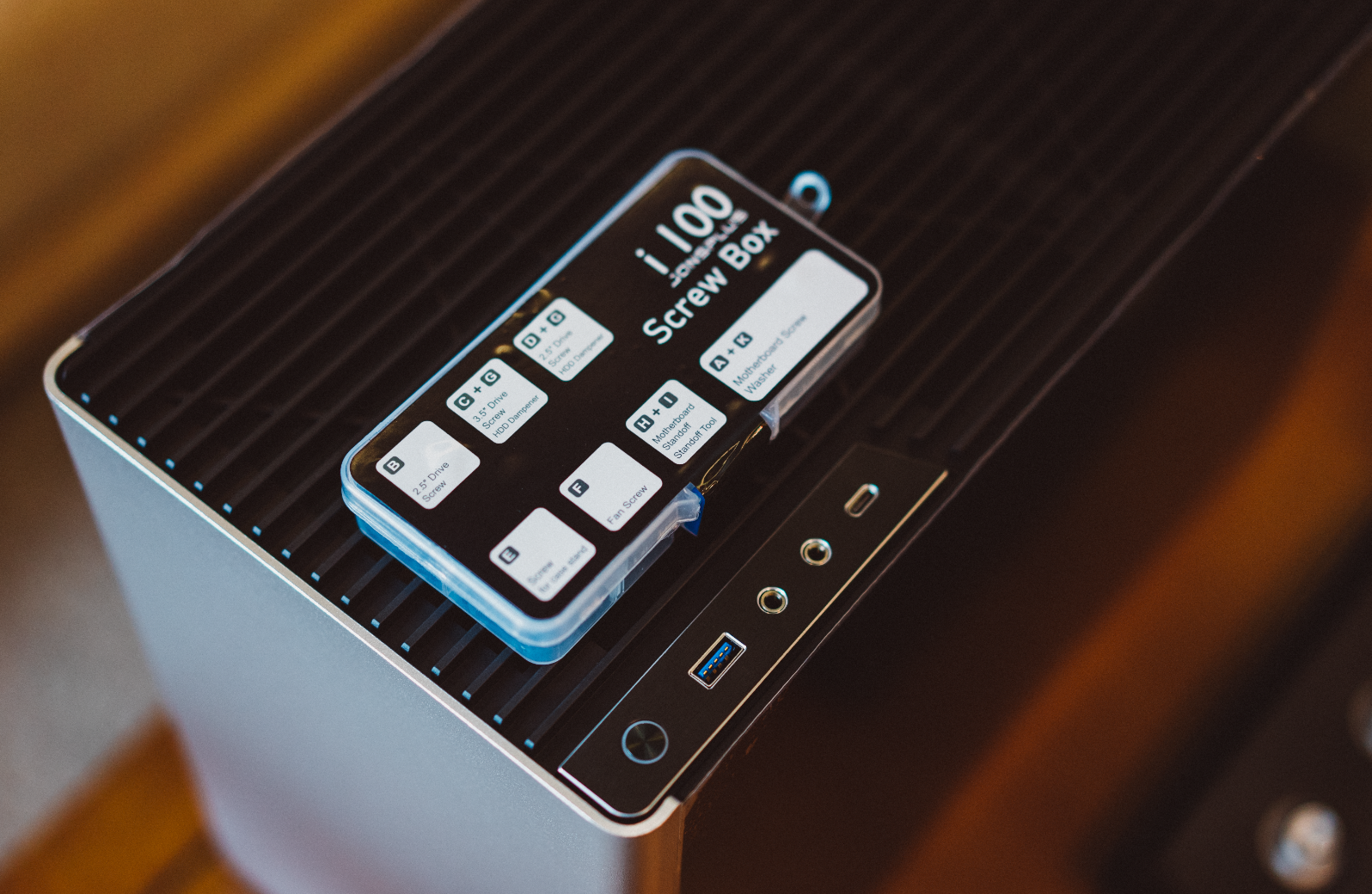

螺丝也是一如既往地丰富,要知道现在很多机箱的螺丝就只有2套。而乔思伯i100 Pro不但有电源、显卡、硬盘(带硅胶防震)、主板(带垫片),甚至铜柱都有单独的安装工具。

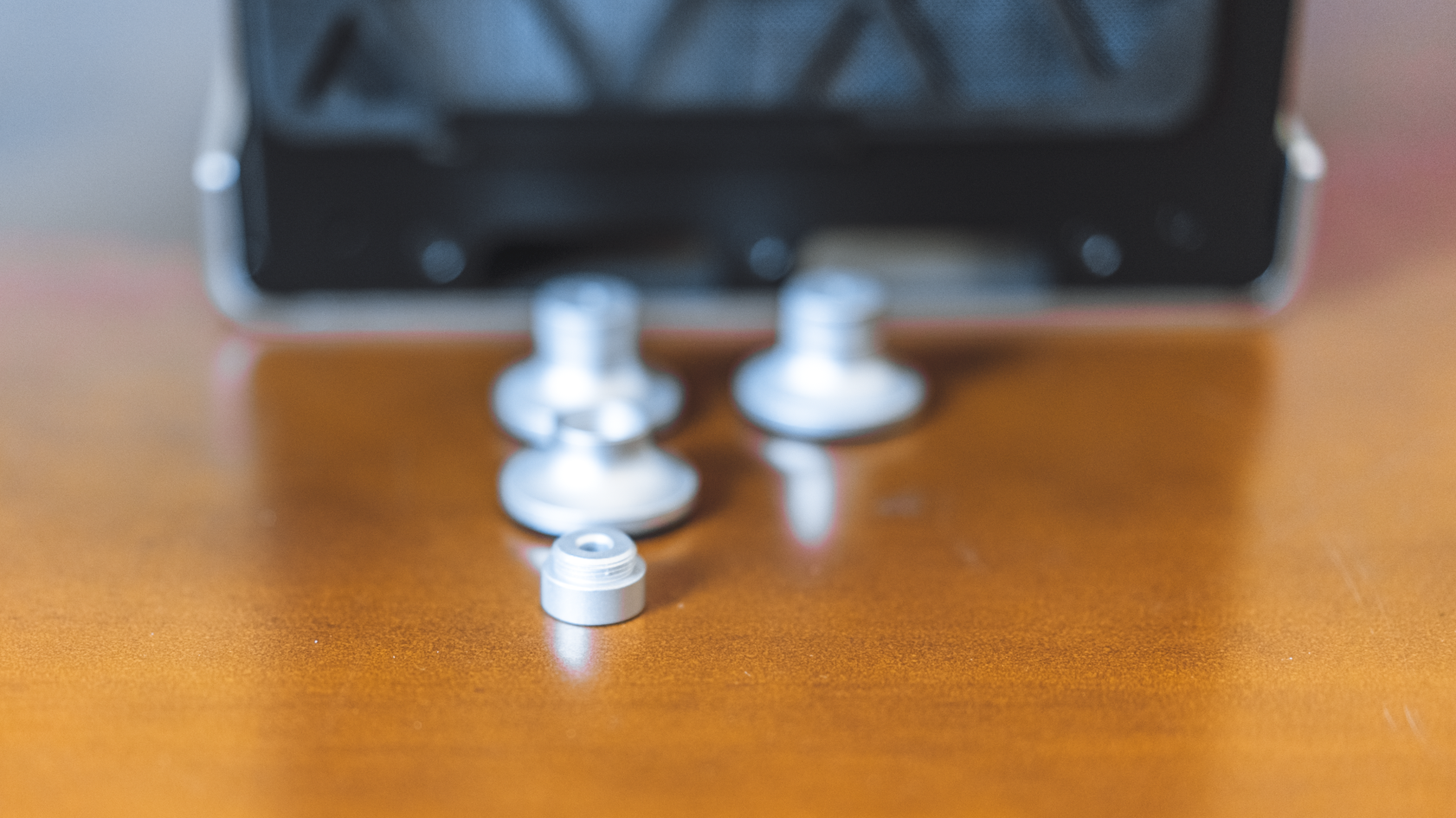

金属脚垫也是乔思伯i100 Pro非常有意思的一个设计,有两种高度,让用户自行选择,估计大多数人都会尽量把机箱垫高一些吧。




安装
ITX的机箱安装其实也不复杂,但就是要比传统ATX大机箱困难一些。因为很多ATX大机箱对于安装的顺序没啥特别要求,而ITX小机箱就不那么友好了,比如有时候忘记走了一下线,下场往往就是拆掉重来。

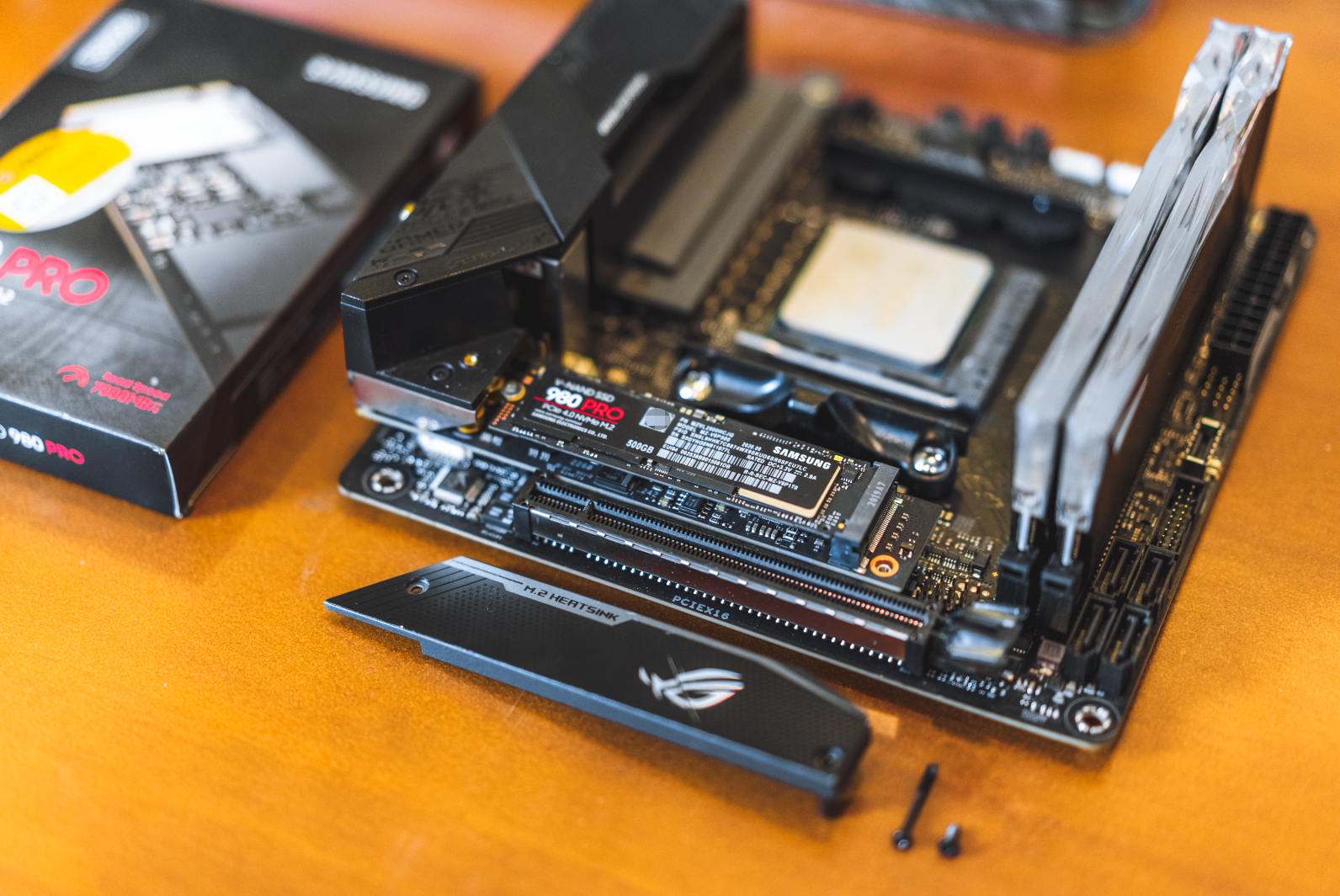

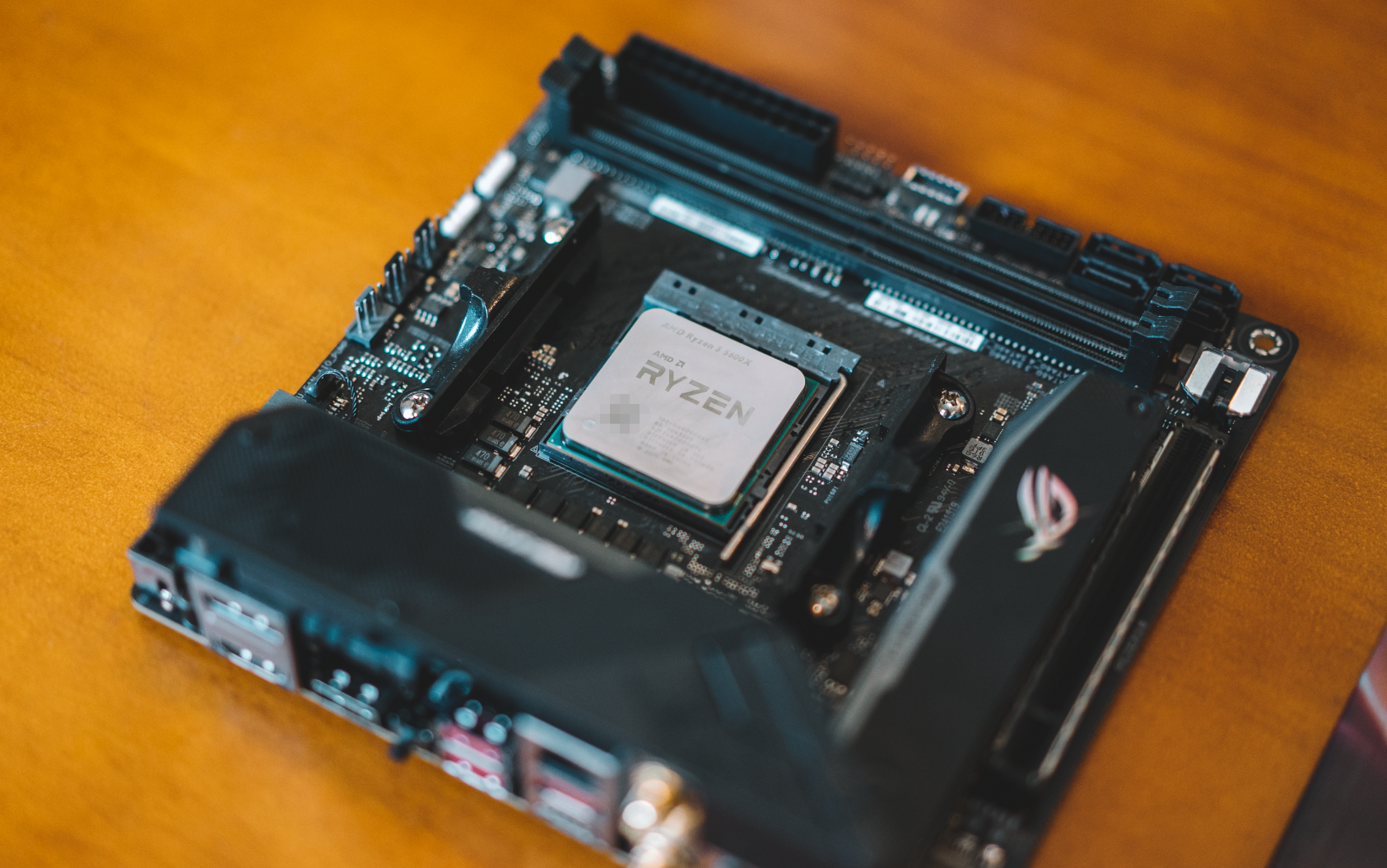

这次笔者先安装好CPU、内存,然后安装好SSD。




然后再安装好主板,并提前走好主板需要的24pin电源和CPU需要的8pin电源。

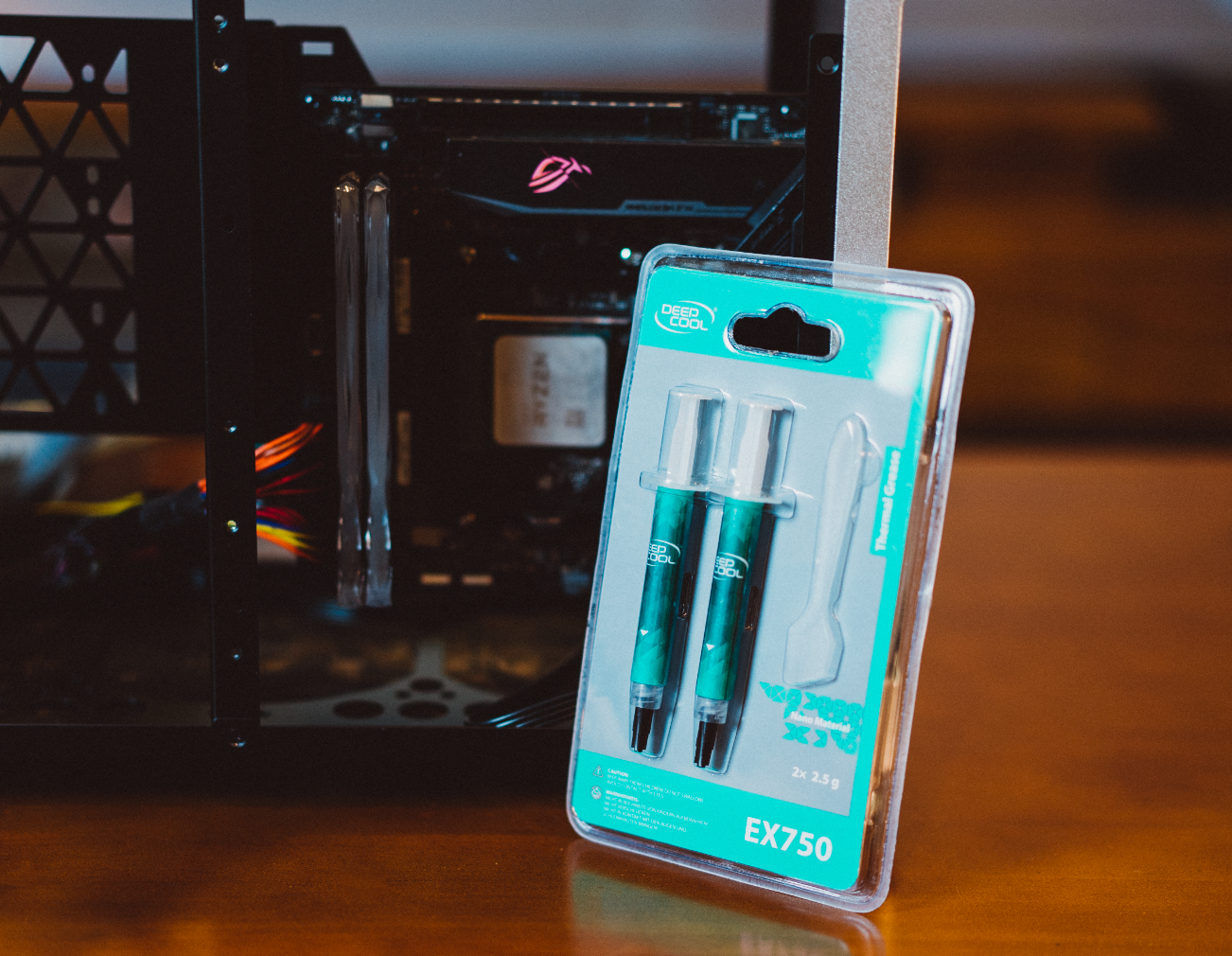

然后就是凃硅脂。笔者之前一直是用信越的7783,这个硅脂导热效果还不错,唯一的缺点就是有点像干掉的泥巴,涂抹有些难度。而这次笔者用上了九州风神的EX750,也是新出的硅脂。官方号称性能表现超越信越7921,导热系数为6.2w/m.k;两只一共5g,还附带涂抹的刮板。

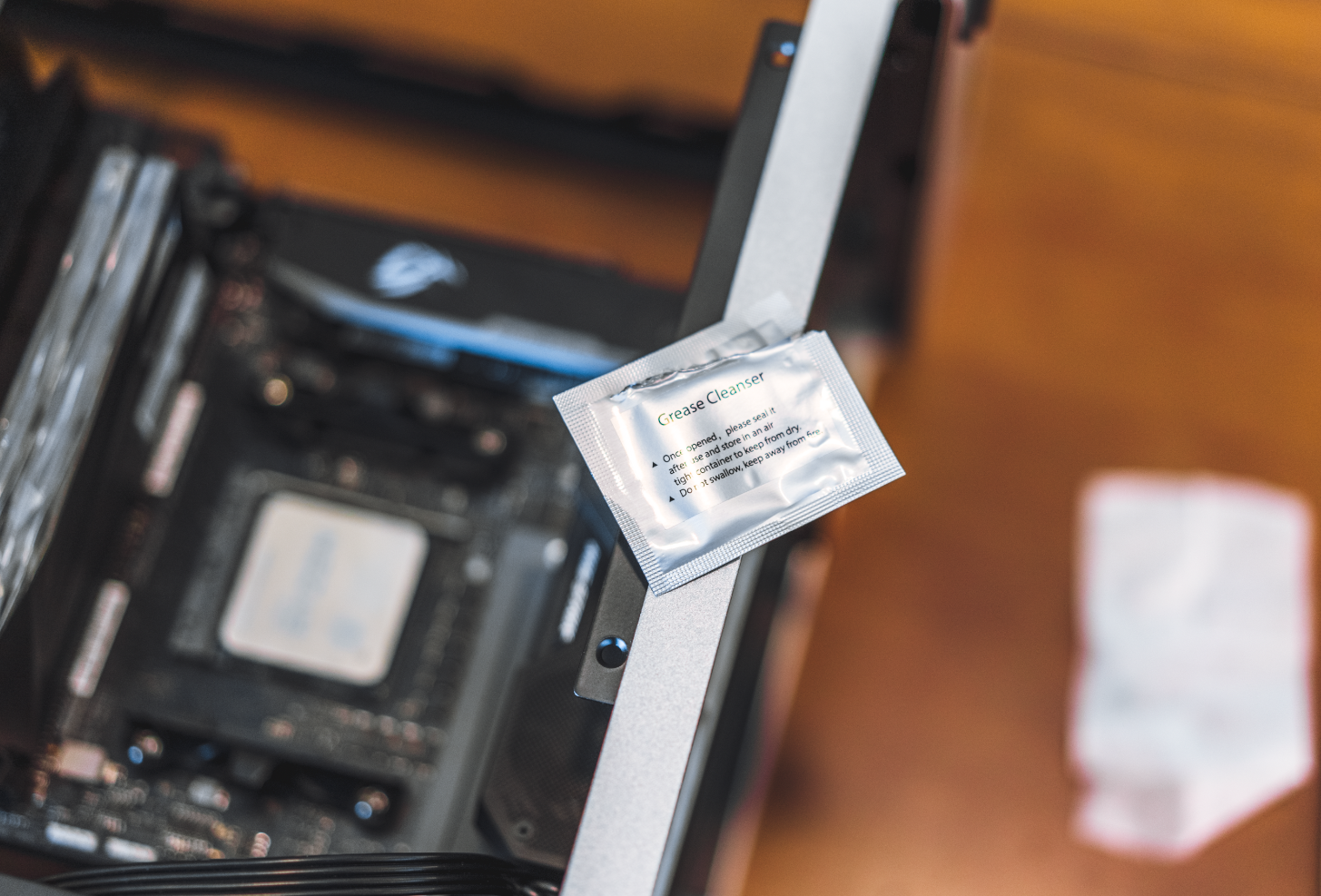

该硅脂还有一个亮点是后面附带了一包含酒精的纸巾,方便用户清理CPU和散热器上的杂质或者老硅脂。

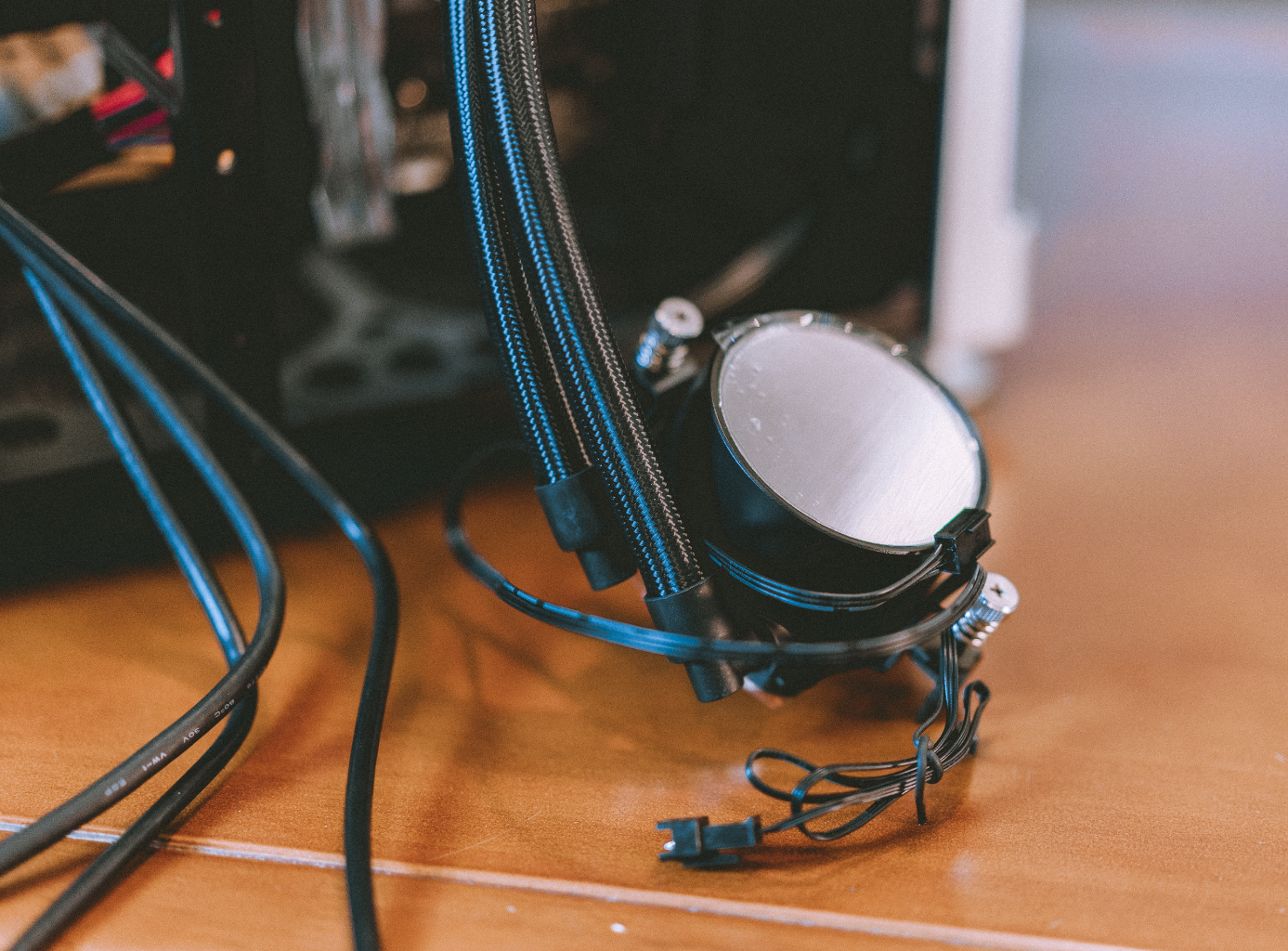

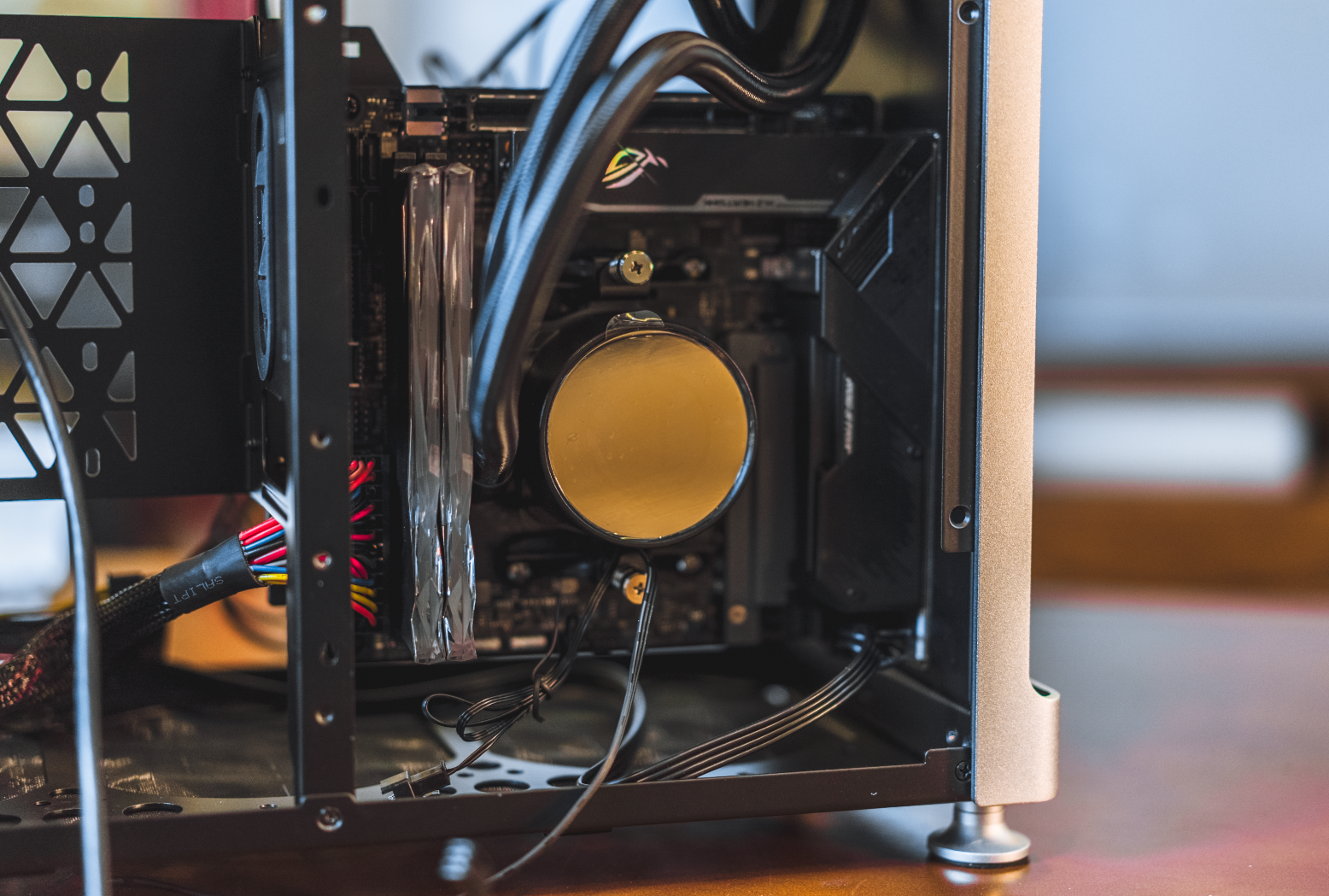

随后是安装水冷,长城战龙240是笔者安装过对AMD平台最友好的水冷散热器之一。因为它都不用拆除主板自带的卡扣,直接换好水泵上的模具就能安装,非常方便快捷。




随后就是安装电源,乔思伯i100 Pro支持传统的ATX大电源,也支持SFX小电源。主要区别是给走线预留的空间更大。

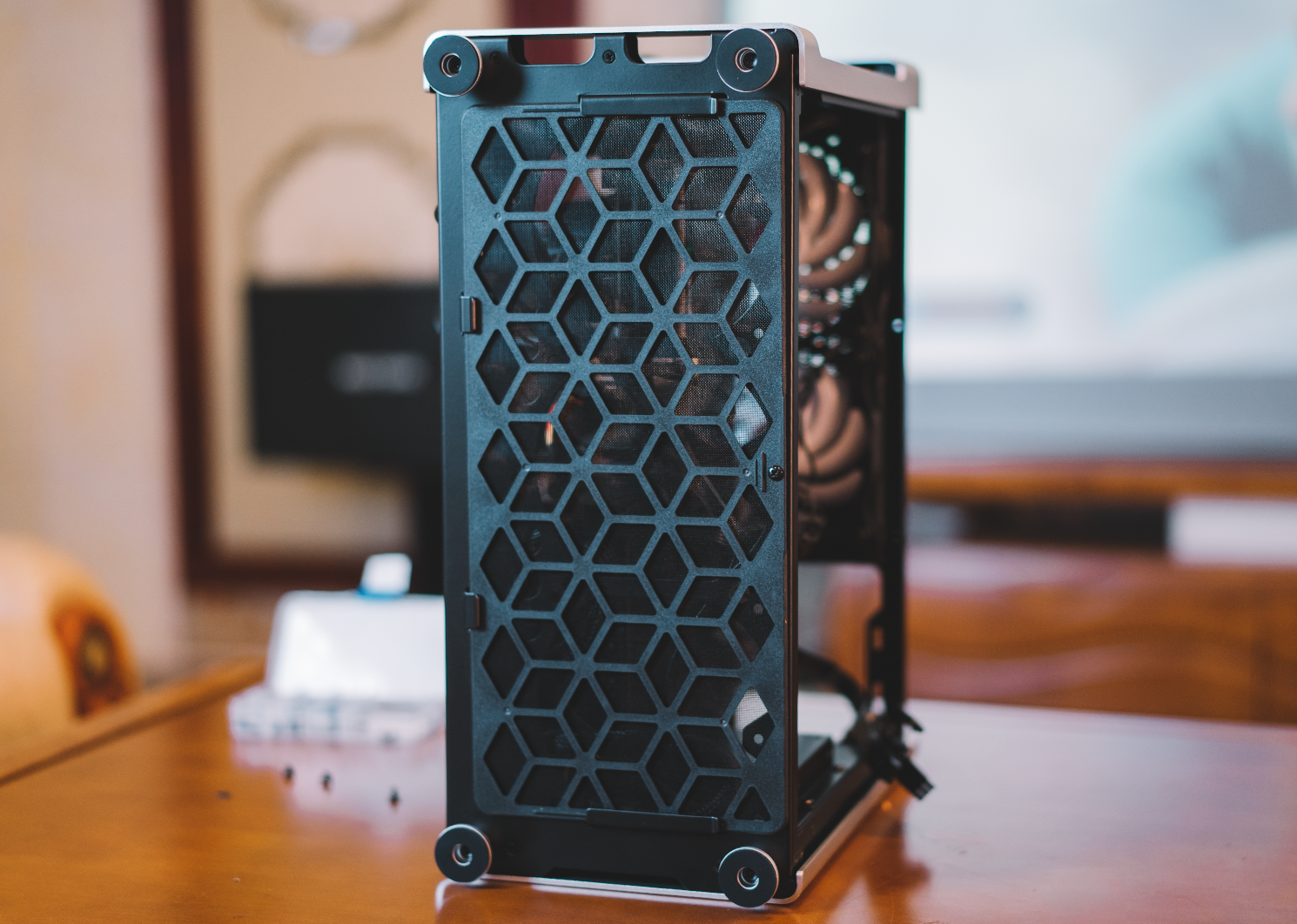

这里还有一个小技巧,安装的时候可以拆开机箱底部的防尘板,这样电源线的安装就更方便。

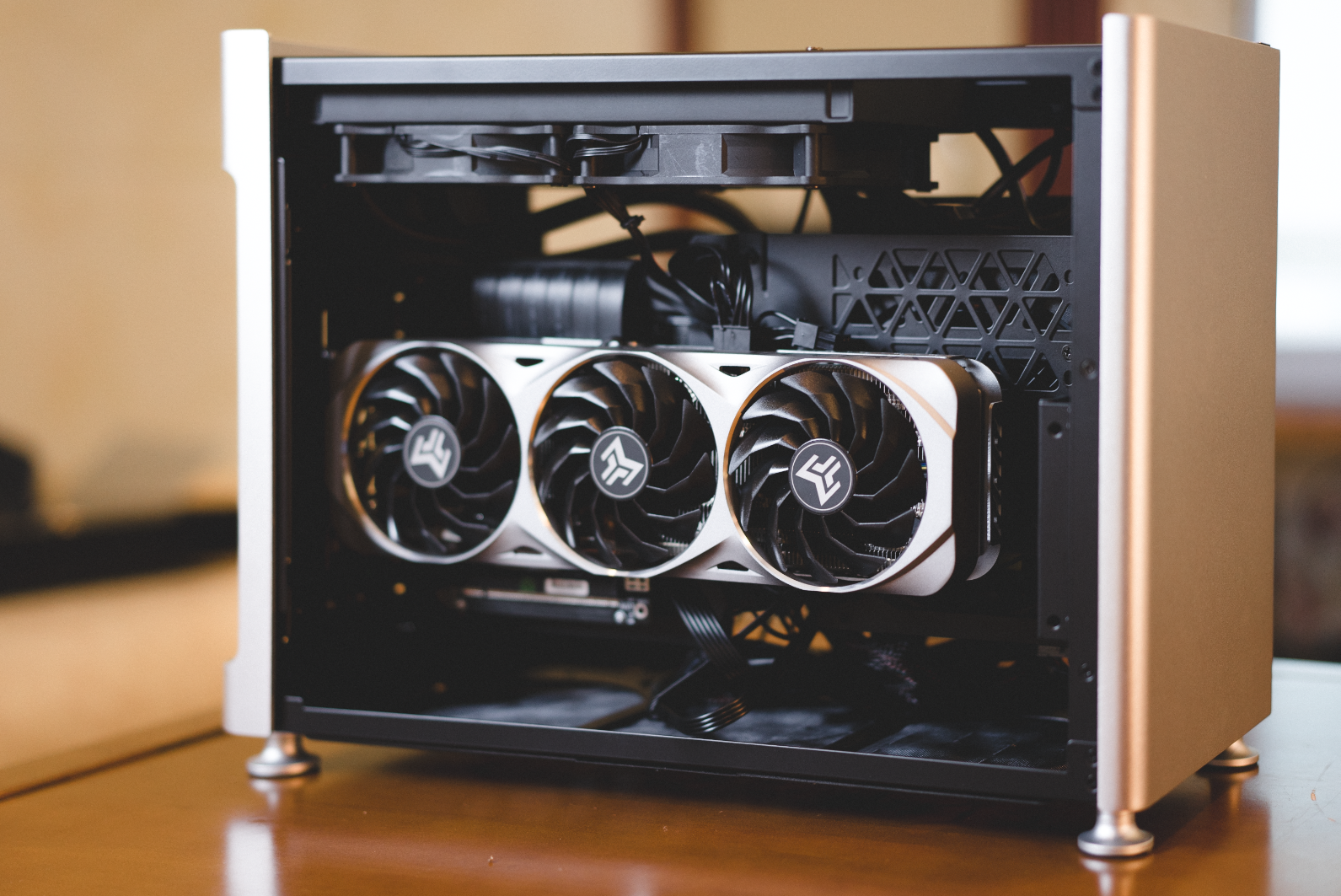

接着安装好显卡转接线,该显卡转接线也是定制而来,长度、固定孔位都恰到好处,然后竖装显卡即可。


至于一些风扇、RGB线材,则可以很完美的隐藏在显卡后方,


然后通电测试没问题就可以盖上两侧的钢化玻璃。


不过令人不太满意的是该机箱的钢化玻璃挡板没有快拆设计,采用螺丝固定。


然后让笔者“惊喜的翻车”来了,首次开机都正常,装好系统也十分迅速地进入,可就在装显卡驱动的时候,出现了反复黑屏的情况,左下角提示要正在重新安装显卡驱动。


于是笔者开始找原因,一开始还以为是驱动问题,因为开始使用360驱动大师安装的,后来尝试直接去NVIDIA官网下载,然后还是一样反复“黑屏”,然后提示显卡驱动重新安装。于是笔者猜测可能是硬件出了问题,觉得可能问题出在显卡转接卡出了问题,又将主机大卸八块。可无论反复拆装,都是在这个显卡驱动上。并且这块显卡在别的电脑都是正常运行,不会出现“反复跳驱动黑屏”的情况。

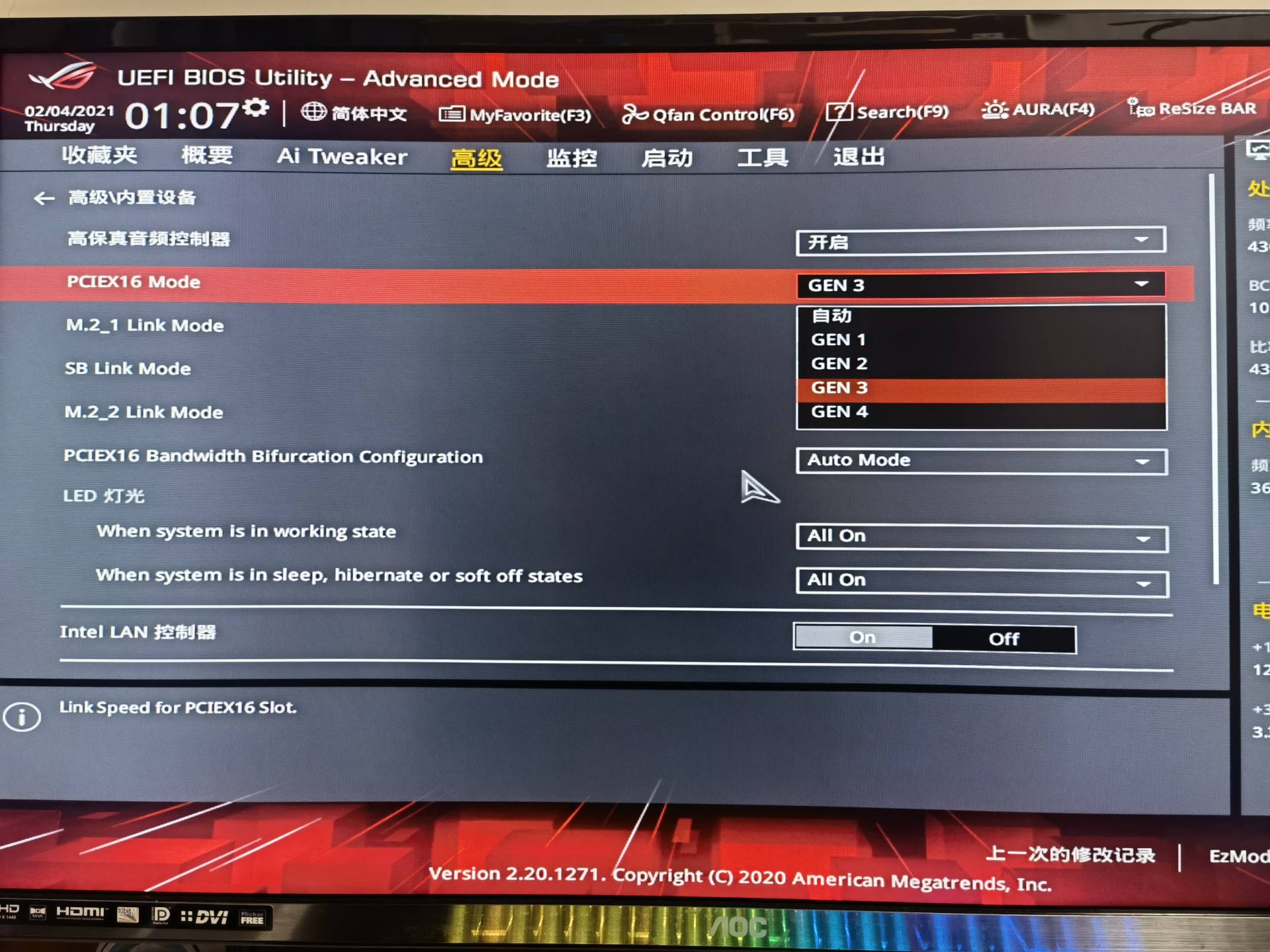

后来询问在群里一问,原来是主板PCI-E插槽的运行模式的问题,进BIOS将自动改成GEN3完美解决。也就这问题,折腾了笔者快1个小时。看来还是笔者“学艺不精”。


装好后笔者也重新调整了下水冷导管的位置,在这点长城战龙240水冷的设计得还不错,可移动角度很大,也不会挡住水泵的RGB光。

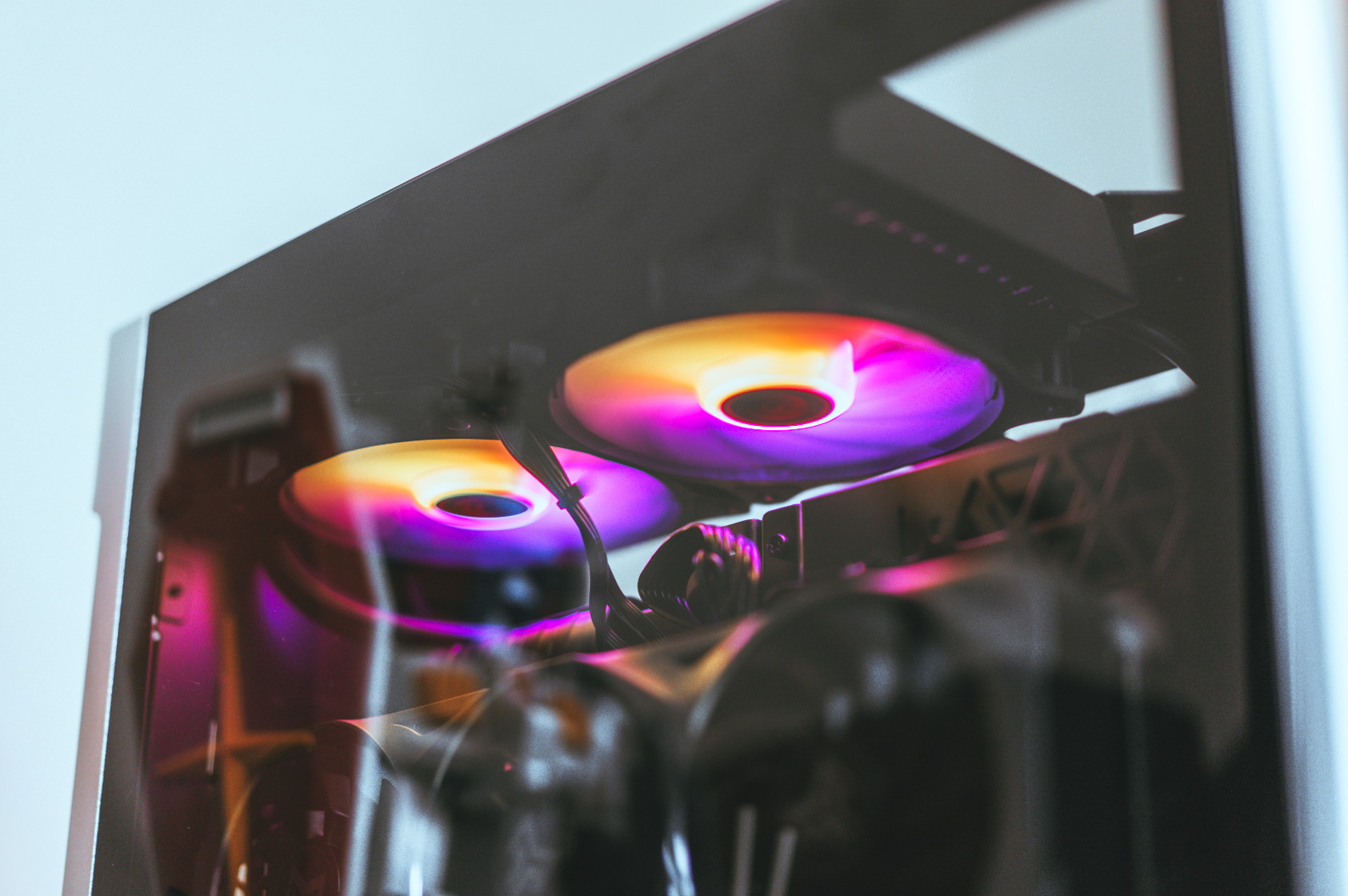

至于两个RGB风扇也比较炫酷,支持AURA神光同步特效,并且也让显卡也变得“多姿多彩”起来。

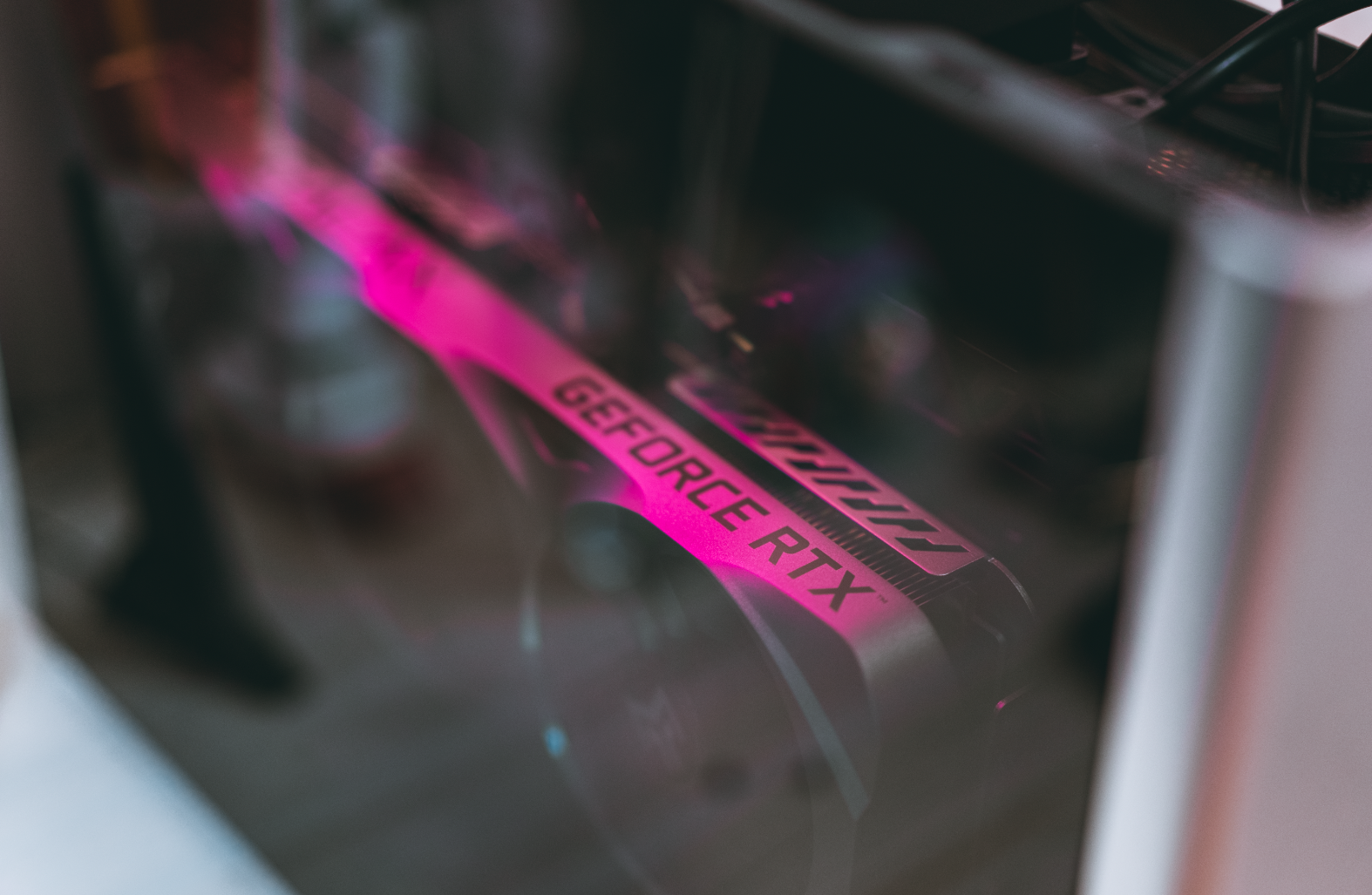

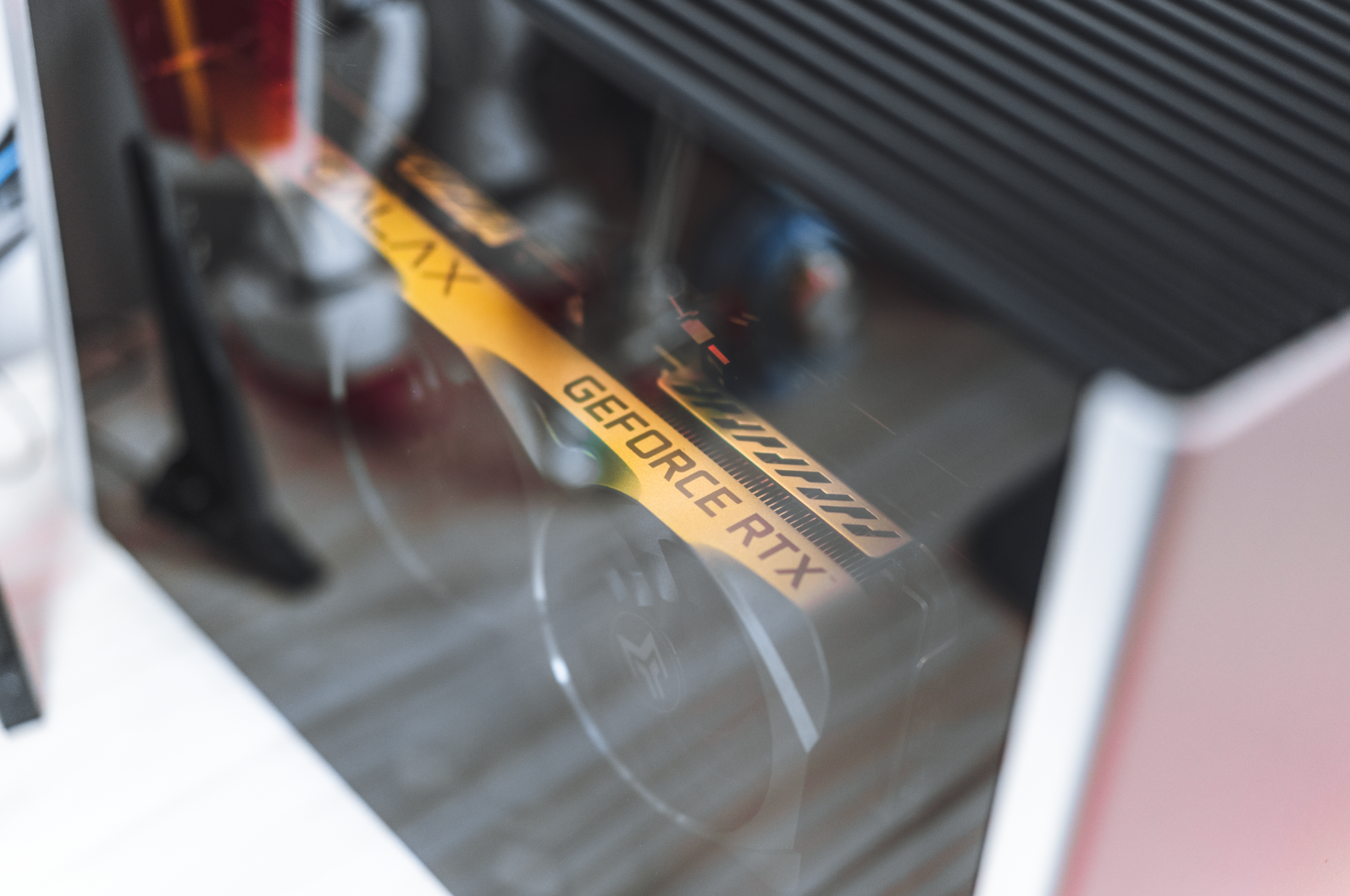

在不同的RGB灯光下,影驰RTX3060Ti金属大师OC版也被渲染出不同的色彩。也不得不说,RGB在金属外壳上显得非常有质感。算是弥补了显卡没有RGB光的遗憾。

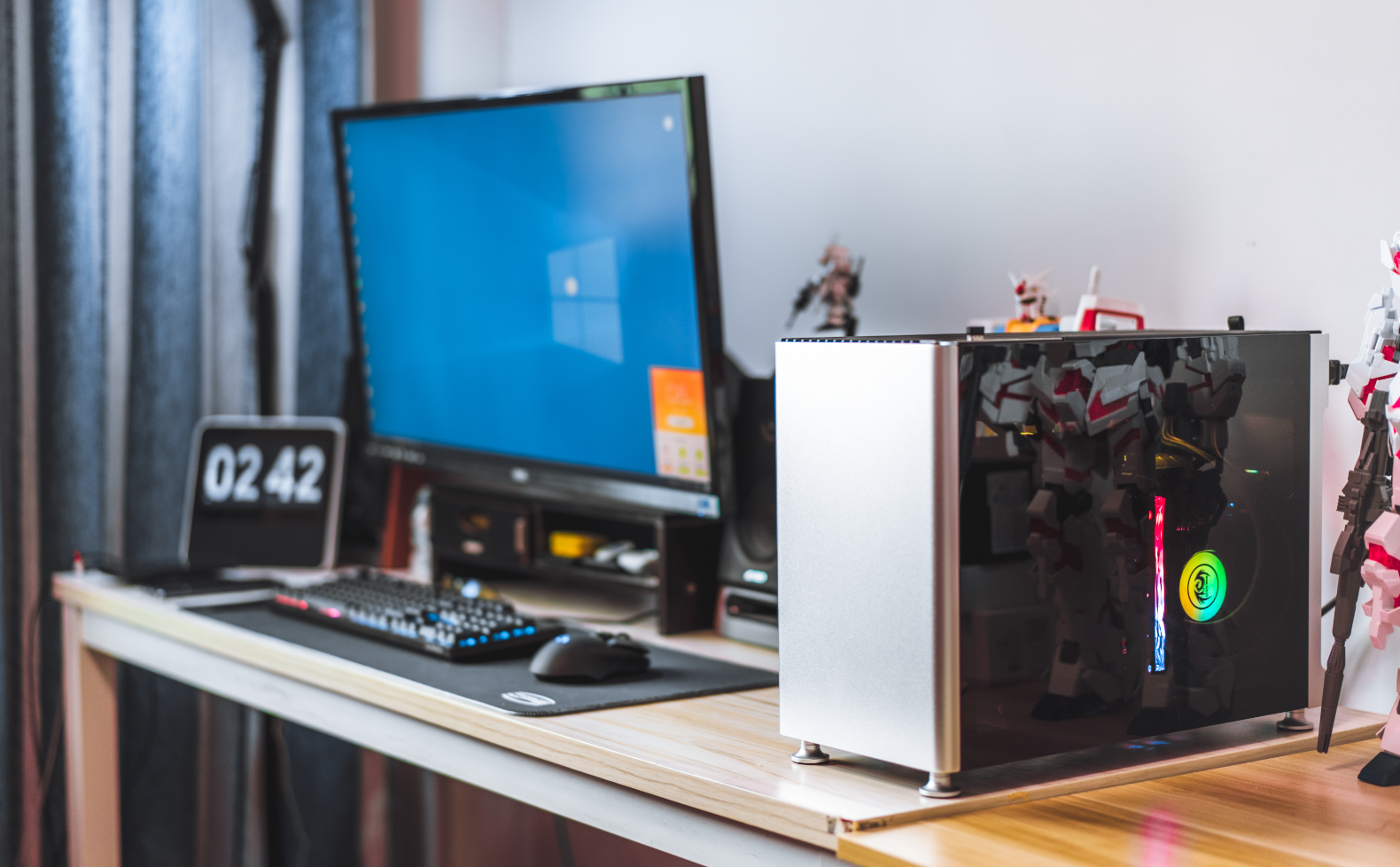

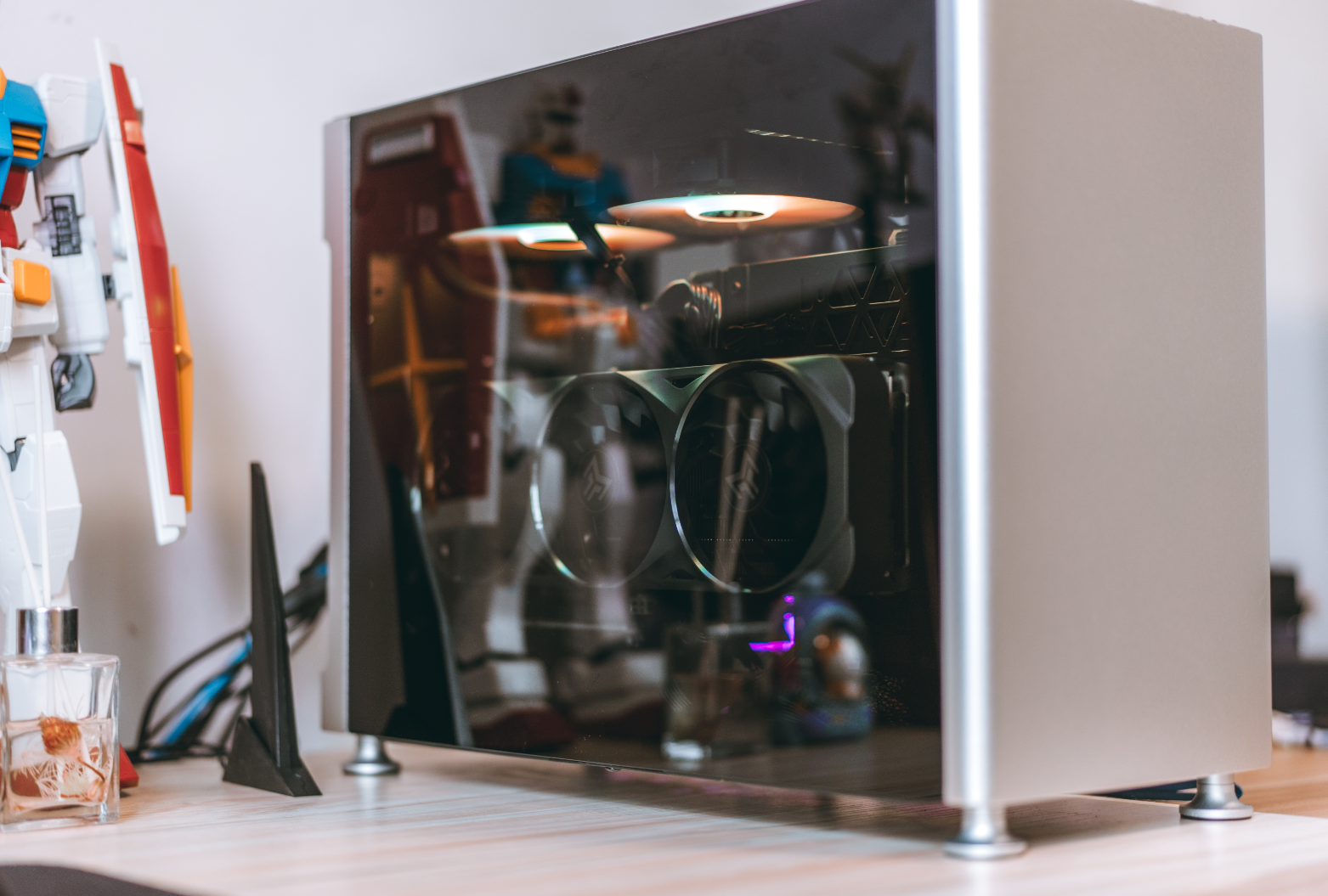

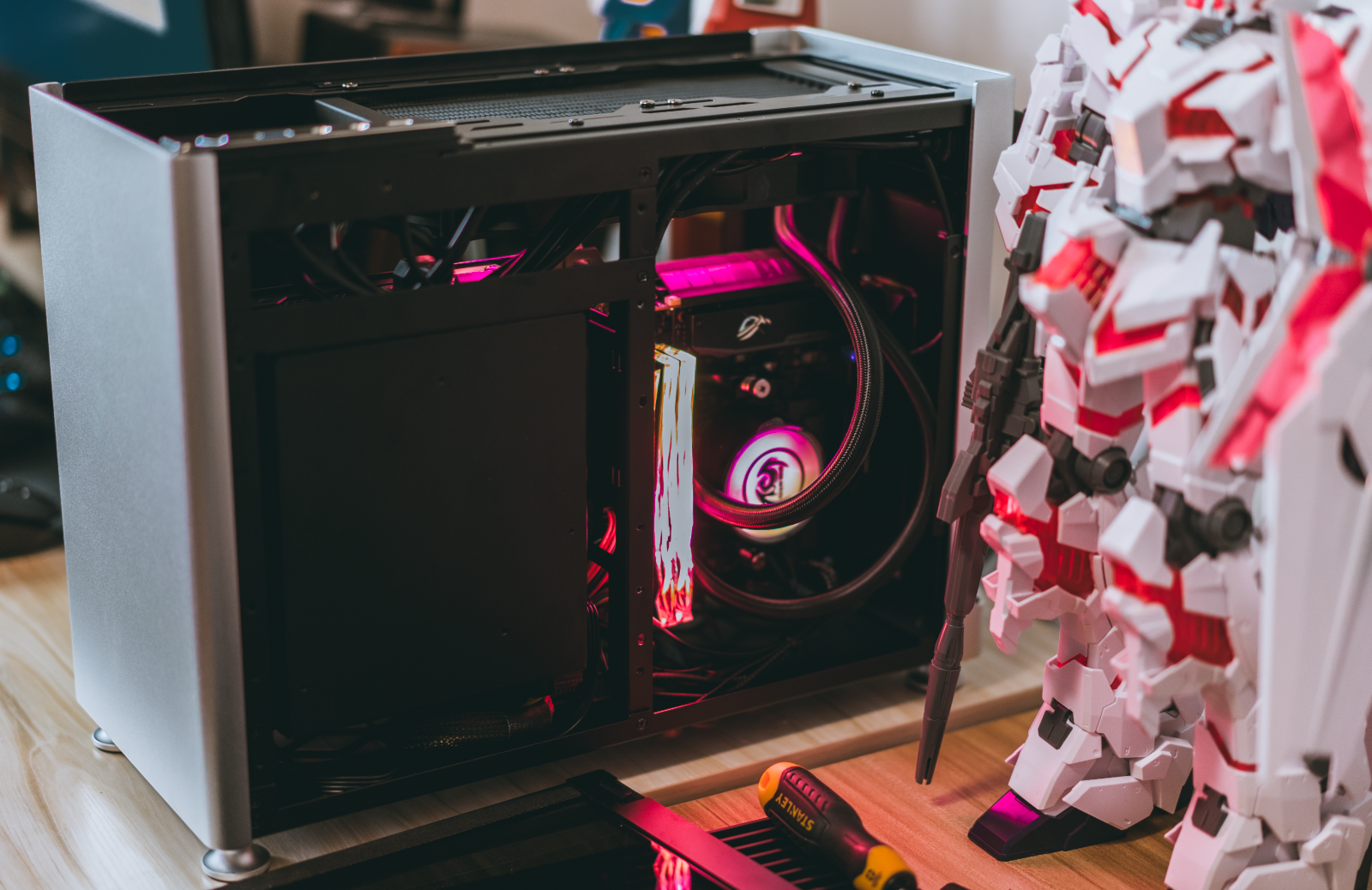

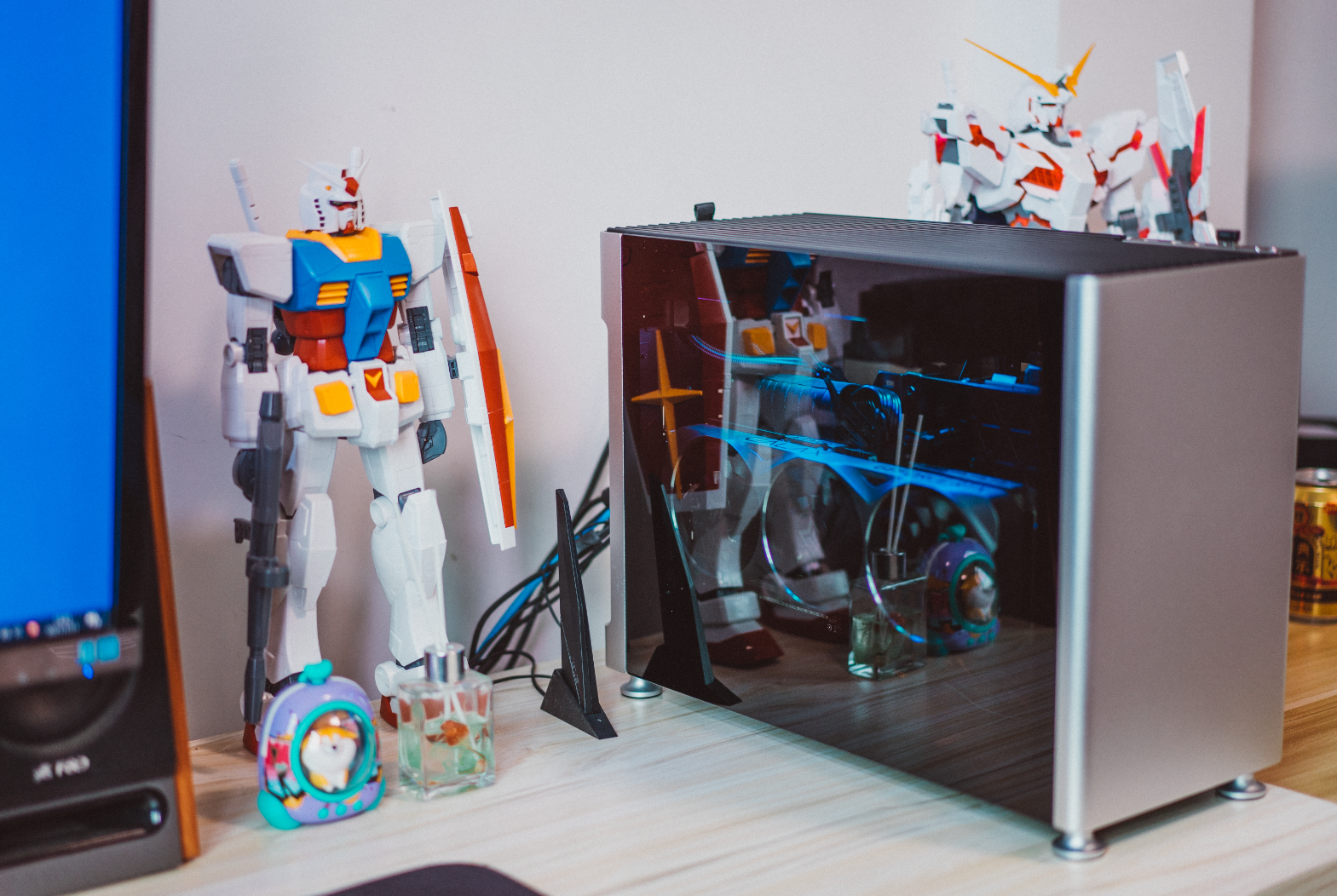

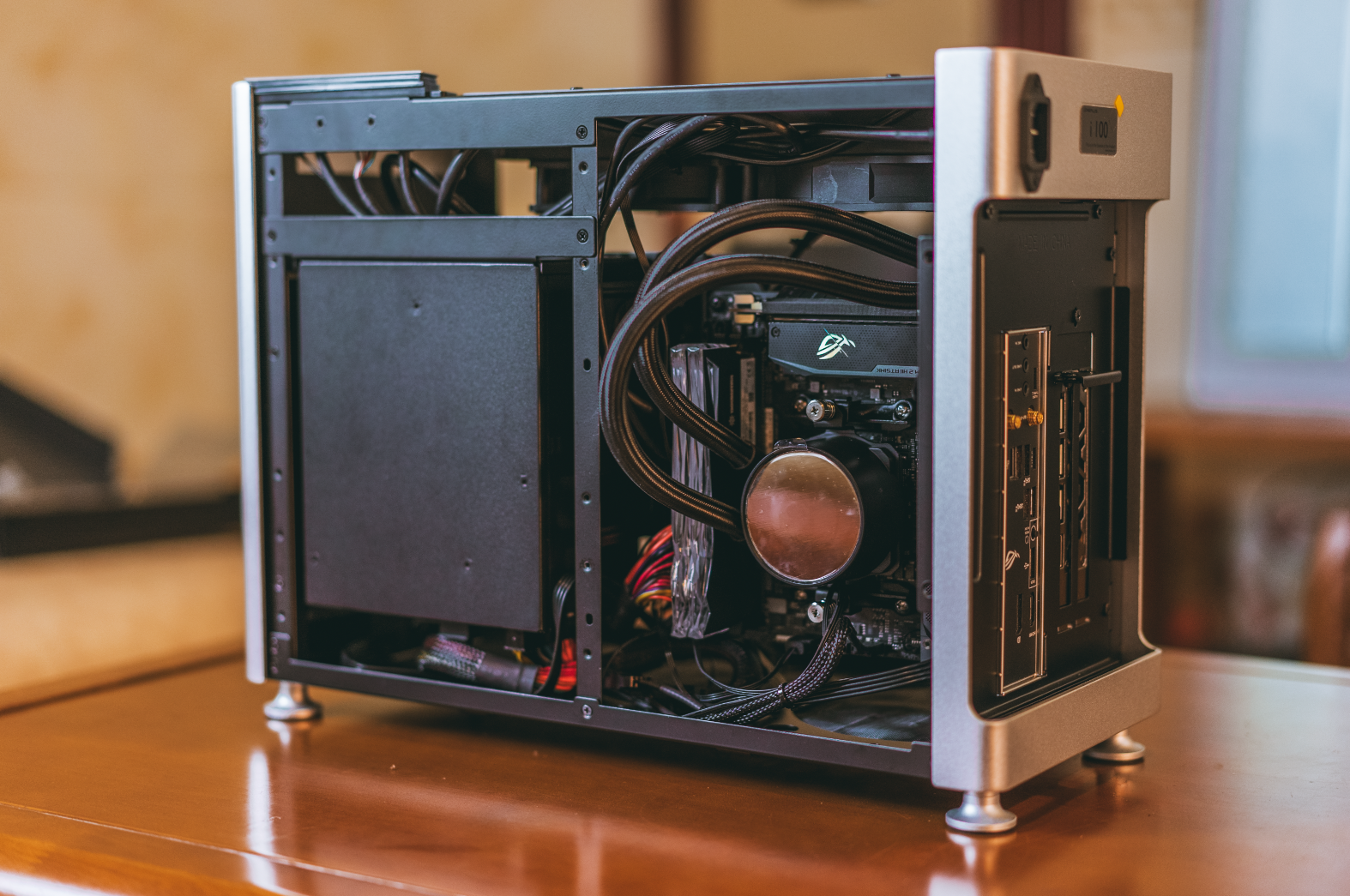

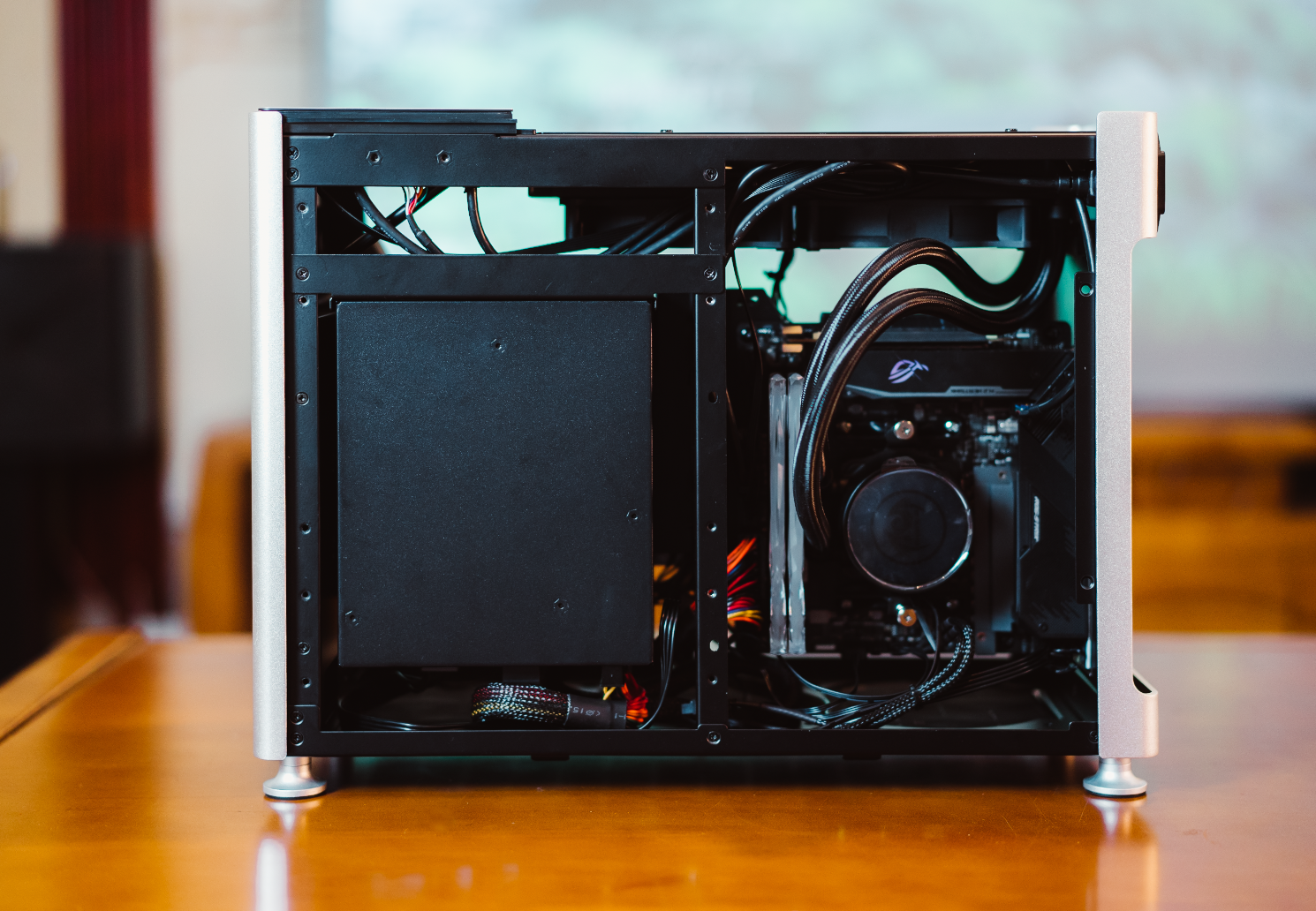

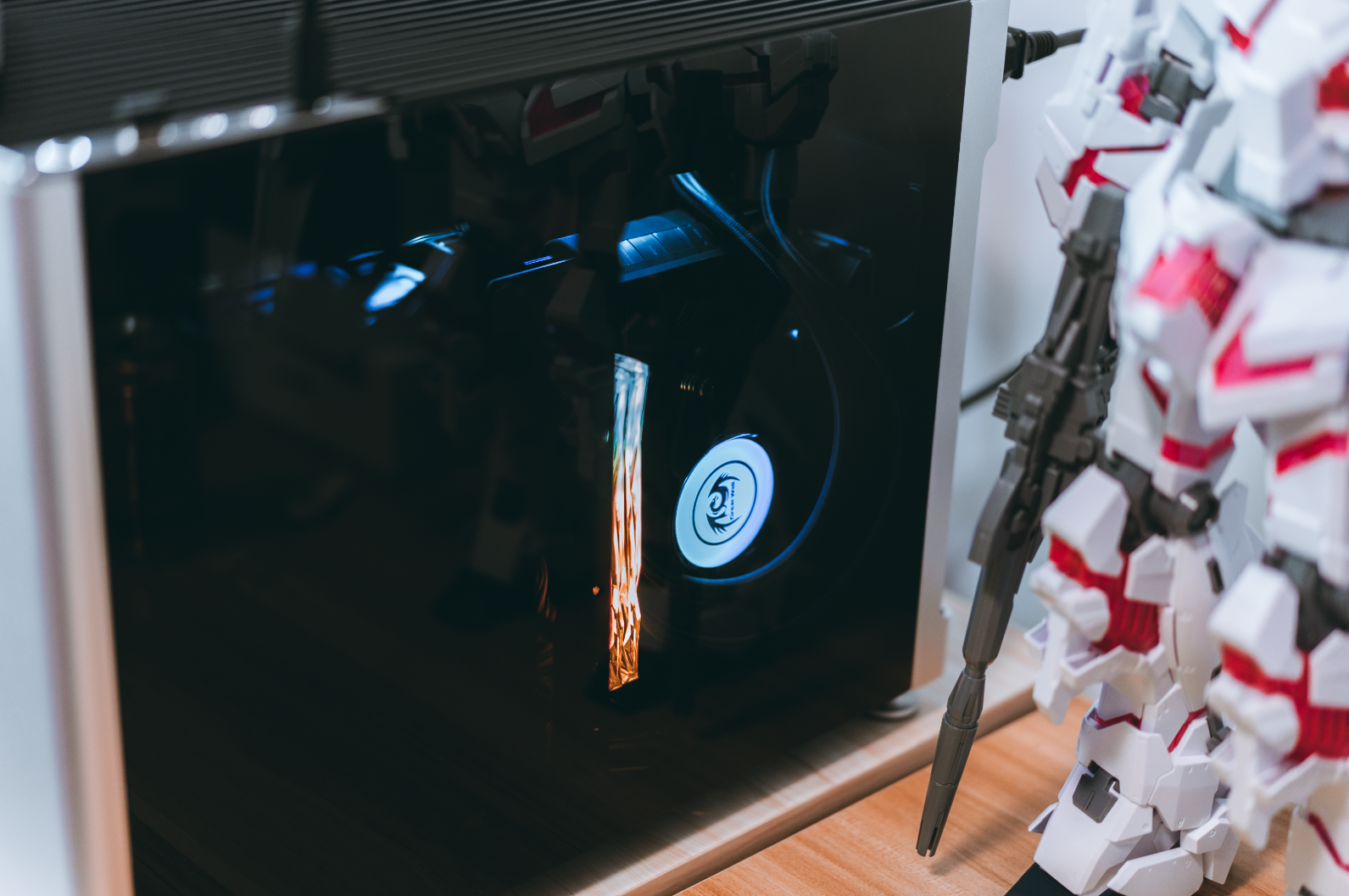

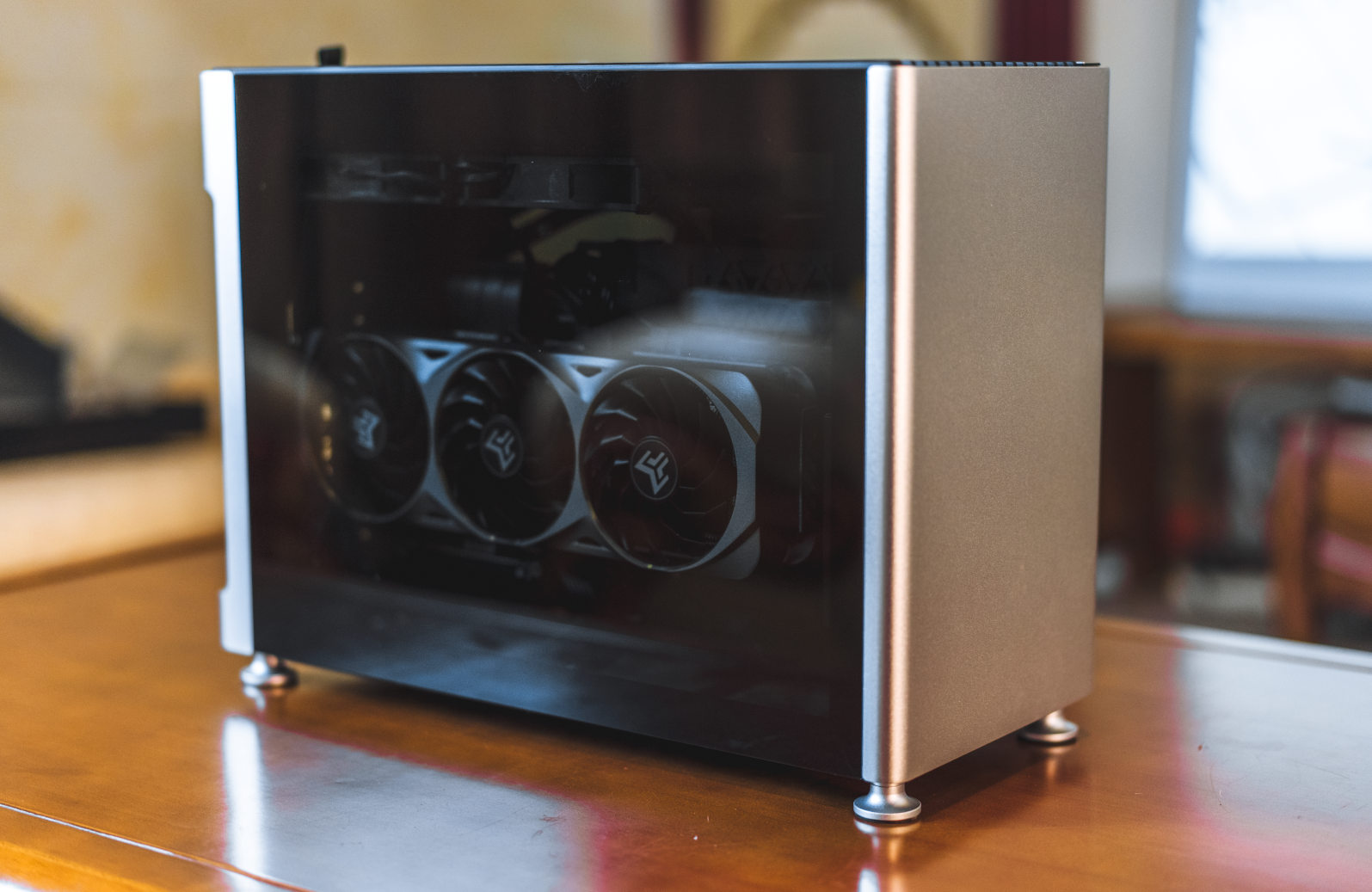

主机全貌,个人虽然不算小,但在兼容性和创意上在DIY行业的确是独树一帜。

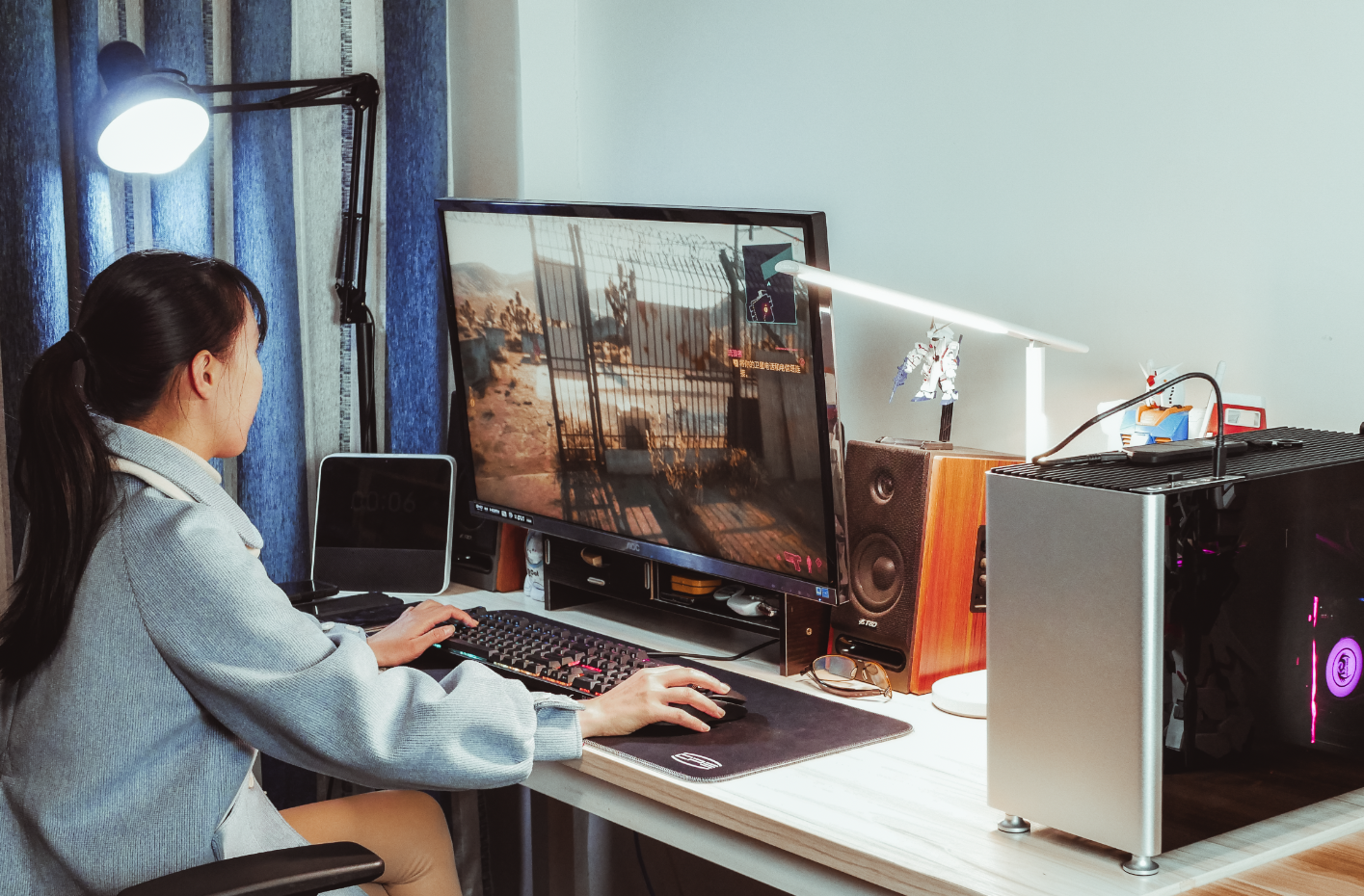

反正笔者家属对这个新装的主机很好奇,表示要上手玩玩。


简单的性能测试:

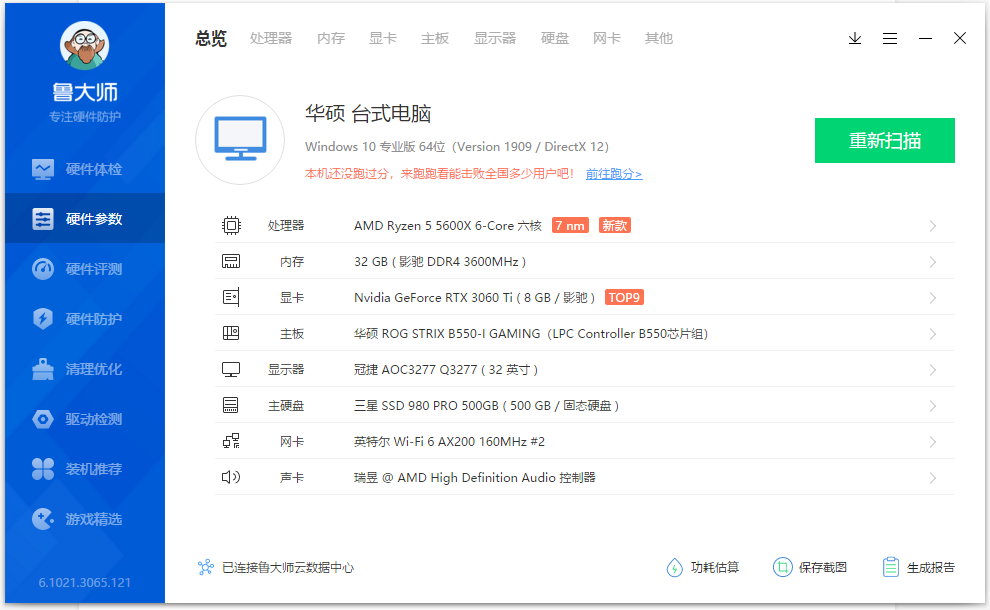

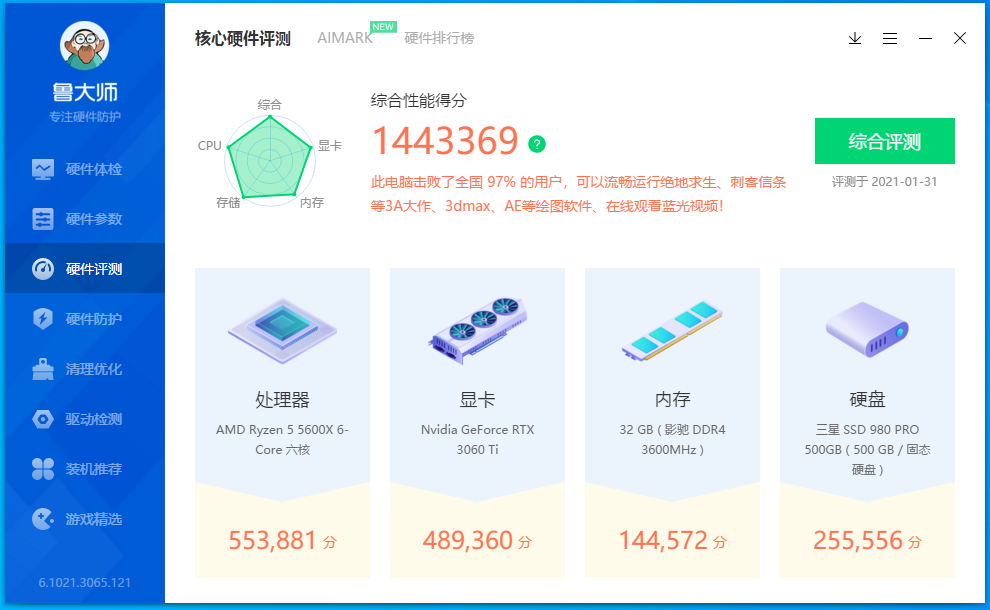

因为前期安装“翻车”浪费了太多时间,所以调试下没问题就要被小伙伴抱走了,这里笔者也是简单的进行一些测试。先来看看喜闻乐见的鲁大师,配置图如下:


鲁大师跑分为144万分,击败了全国97%的电脑。其中处理器跑分55.3万,显卡48.9万,内存14.4万,硬盘25.5万。这里要说下,笔者也没有进行极限超频,利用主板的默认设置AMD 锐龙5 5600X的全核频率在4.3GHz左右,应该全核4.7GHz都没啥压力。

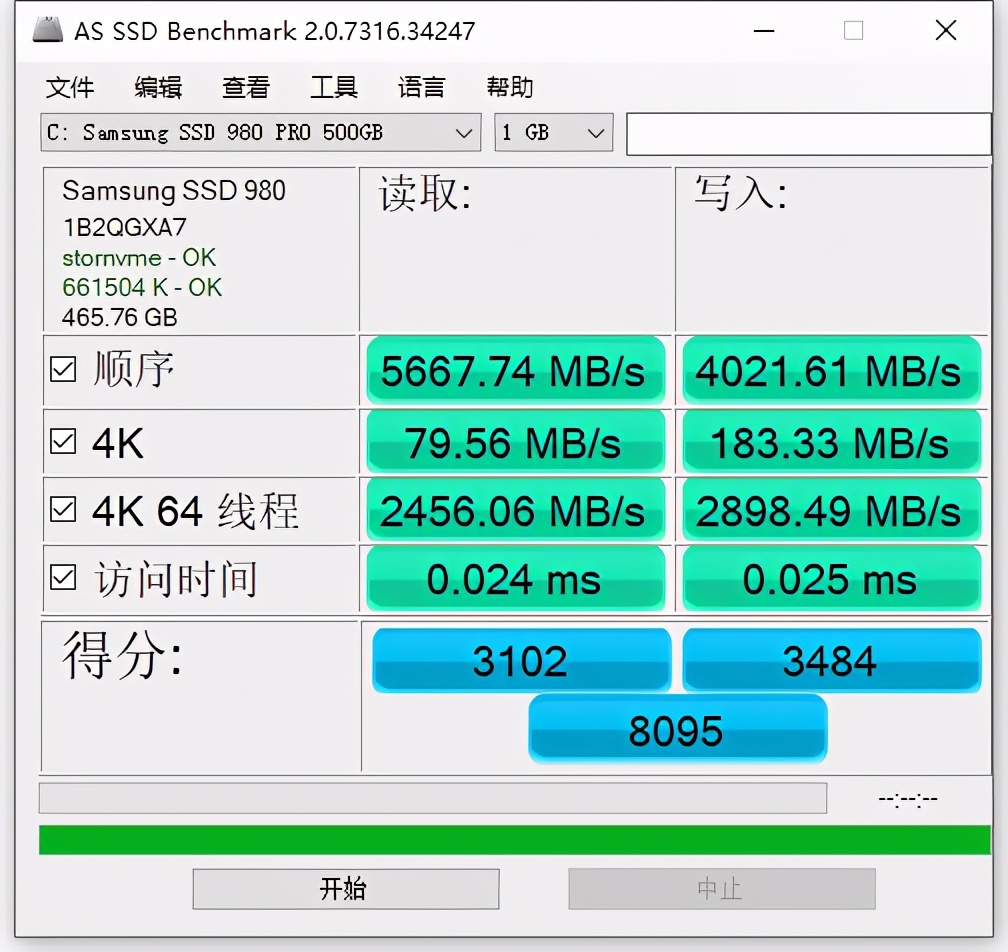

AS SSD跑分,三星980 Pro的得分为8095分,也是笔者测试得分最高的SSD,其中顺序读写分别达到了5667MB/s以及4021MB/s。

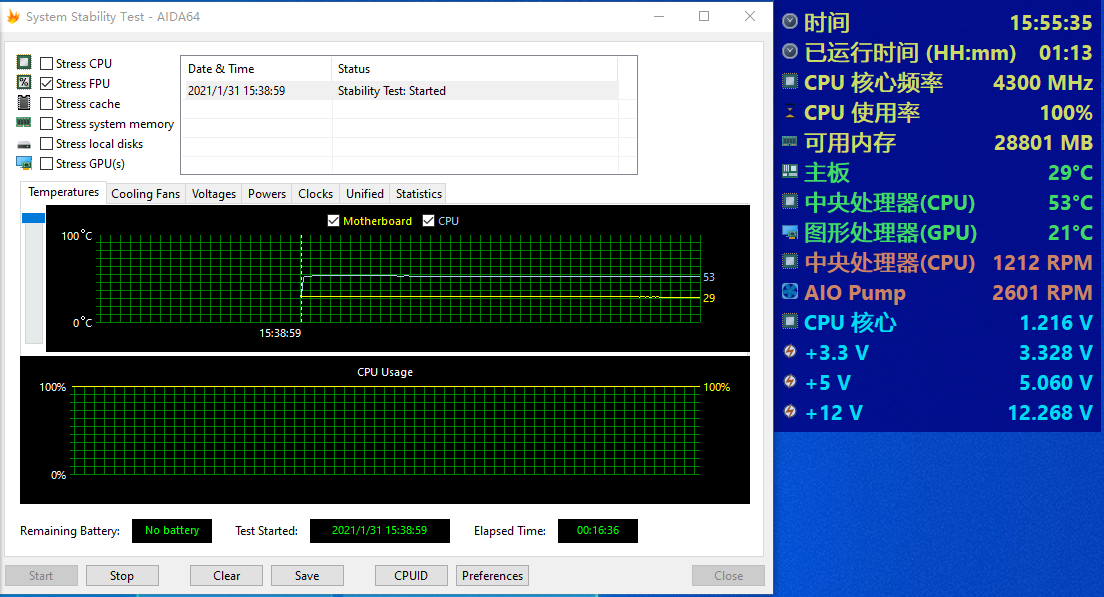

而散热表现,乔思伯i100 Pro+长城战龙240+九州风神EX750也非常完美的压制住了5600X,4.3GHz满载温度仅为53℃。

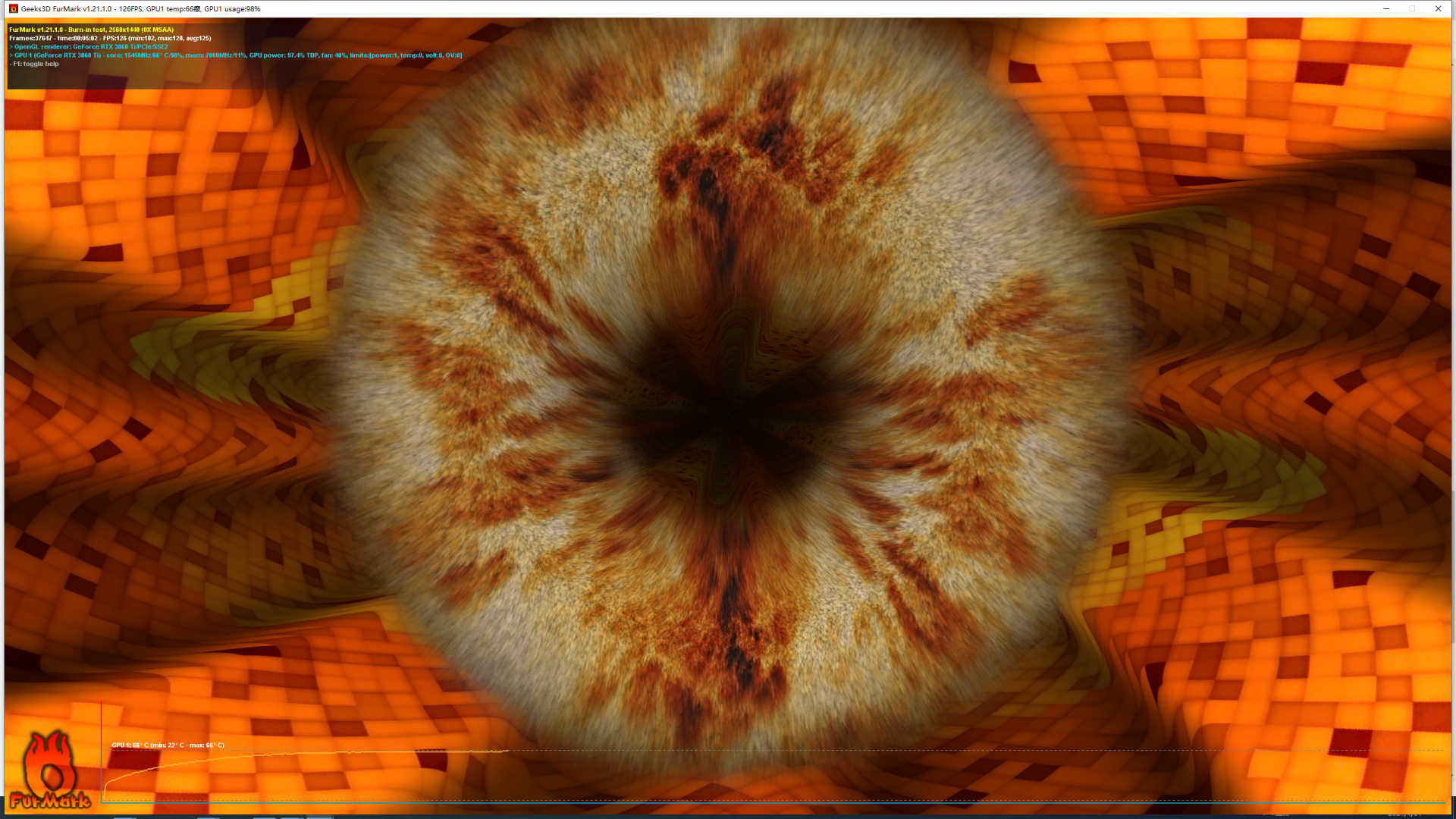

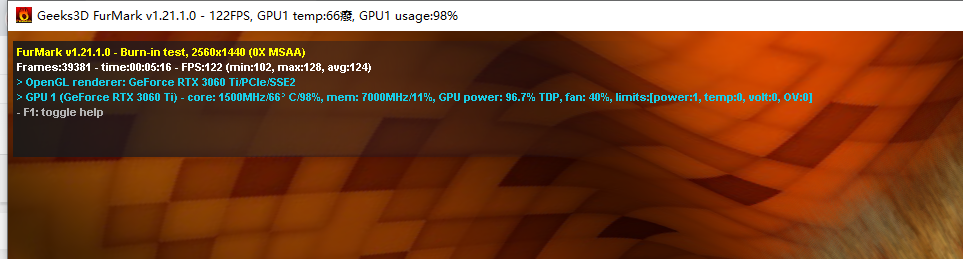

而显卡进行Furmark满载测试,温度也仅为66℃,温控表现很好。

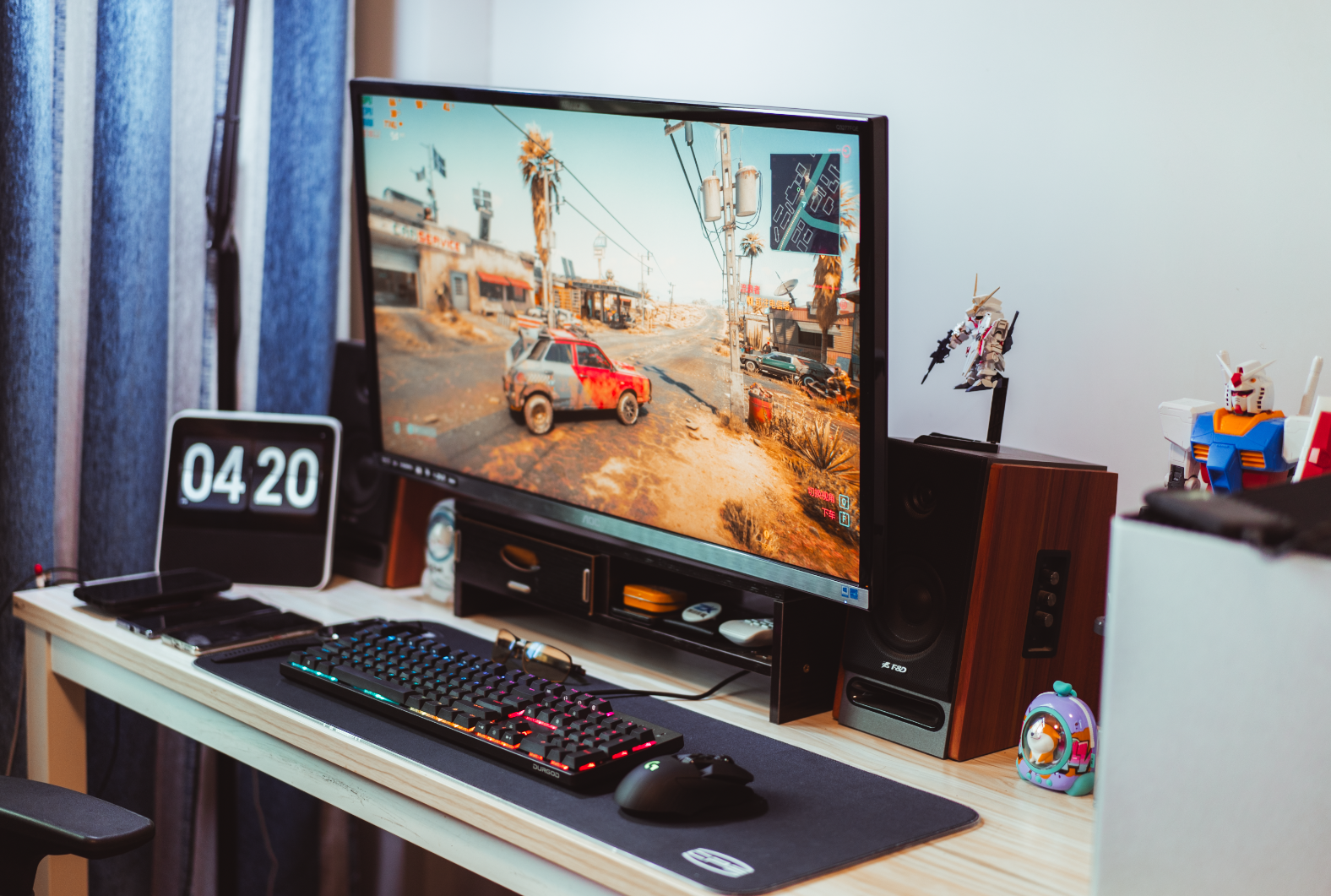

游戏性能方面笔者也给这个小伙伴拷了《赛博朋克2077》和《战地5》,在2K的分辨率下,这2个游戏都可以特效光追全开,享受游戏带来酣畅淋漓的乐趣。

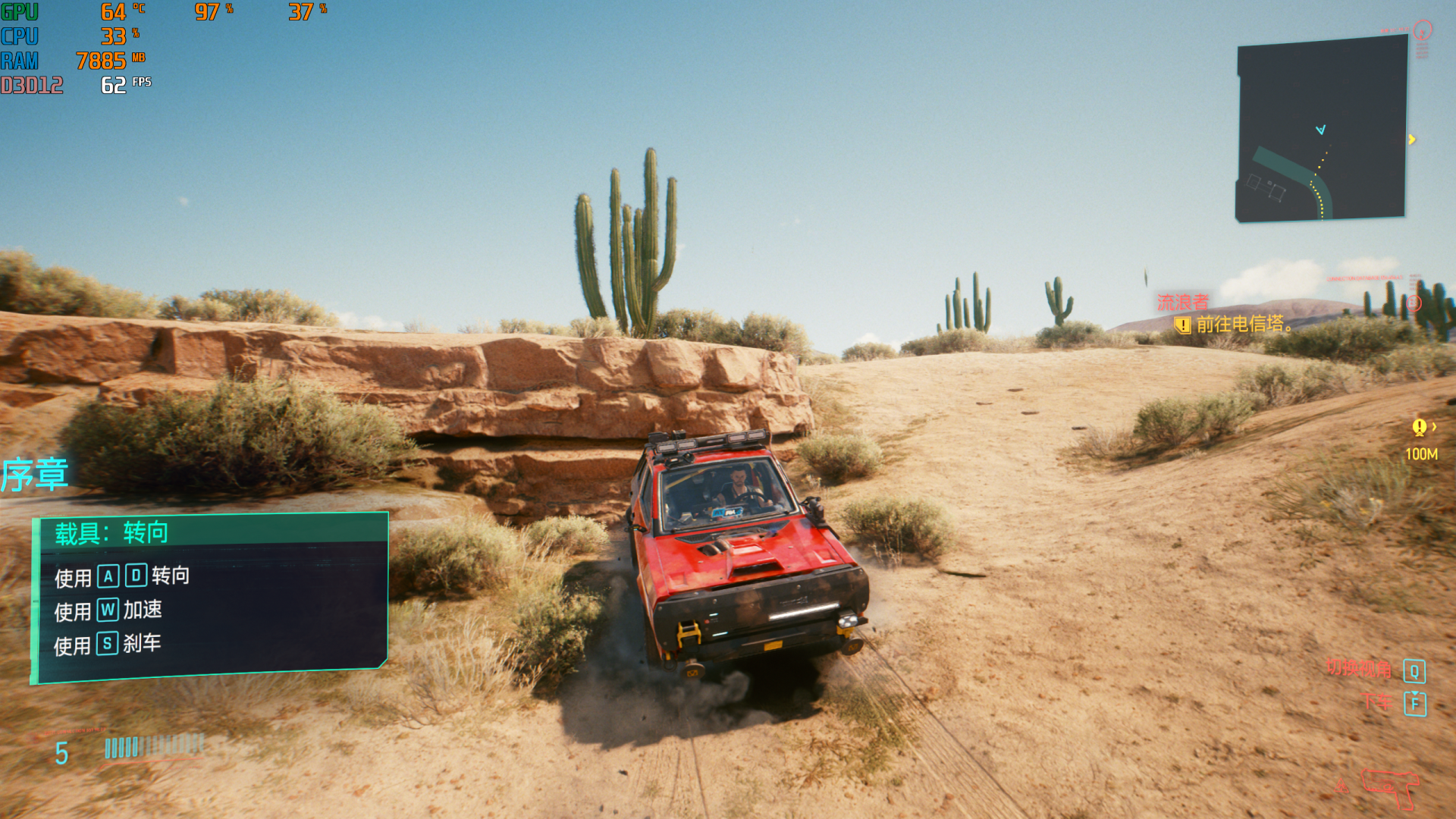

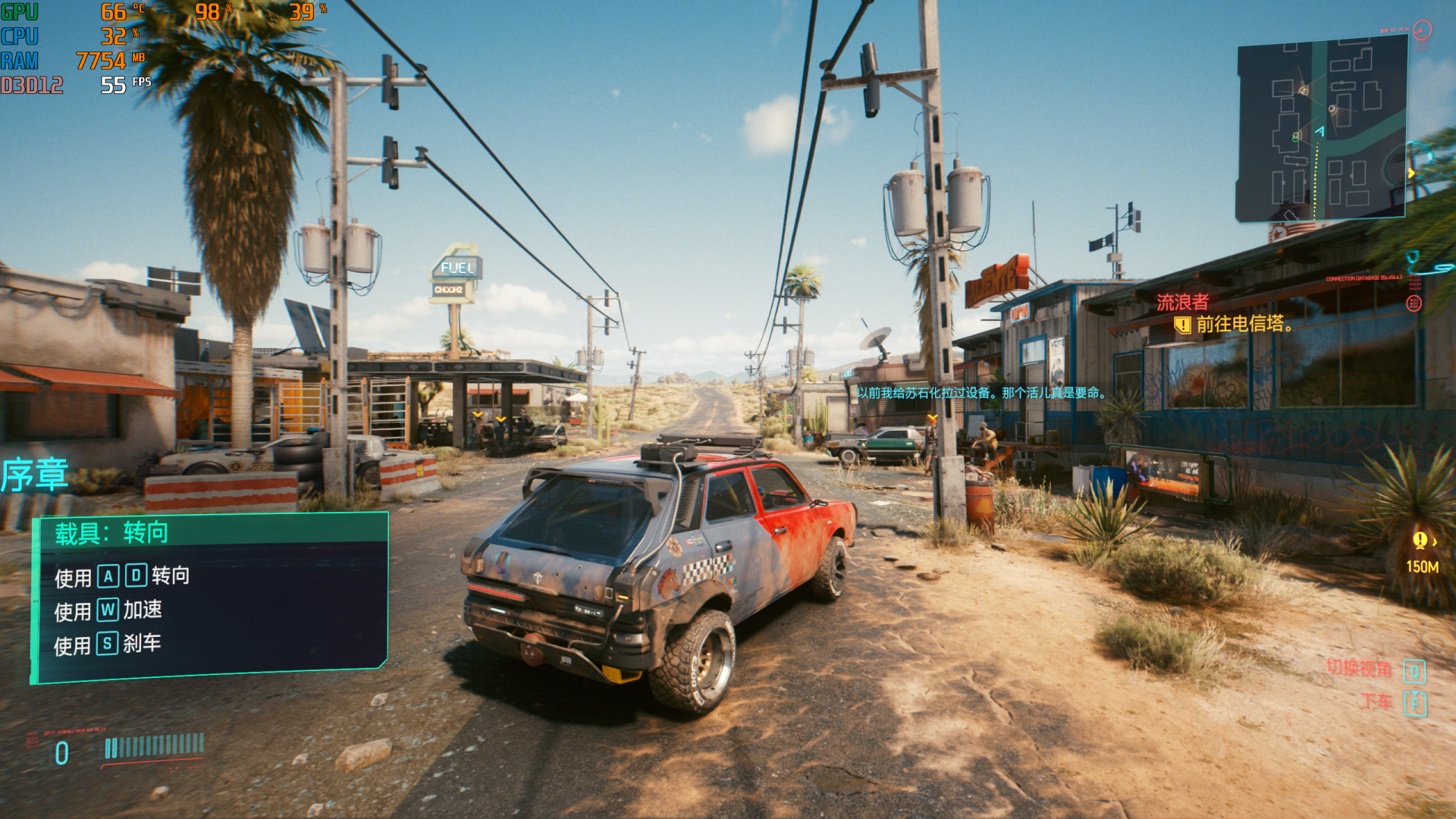

比如《赛博朋克2077》特效全开,DLSS设为自动,


游戏中过程中,最高FPS为62帧,最低为54帧,玩起来是完全感觉不到卡顿的。不知道更新了补丁包后全开会不会成绩更好。

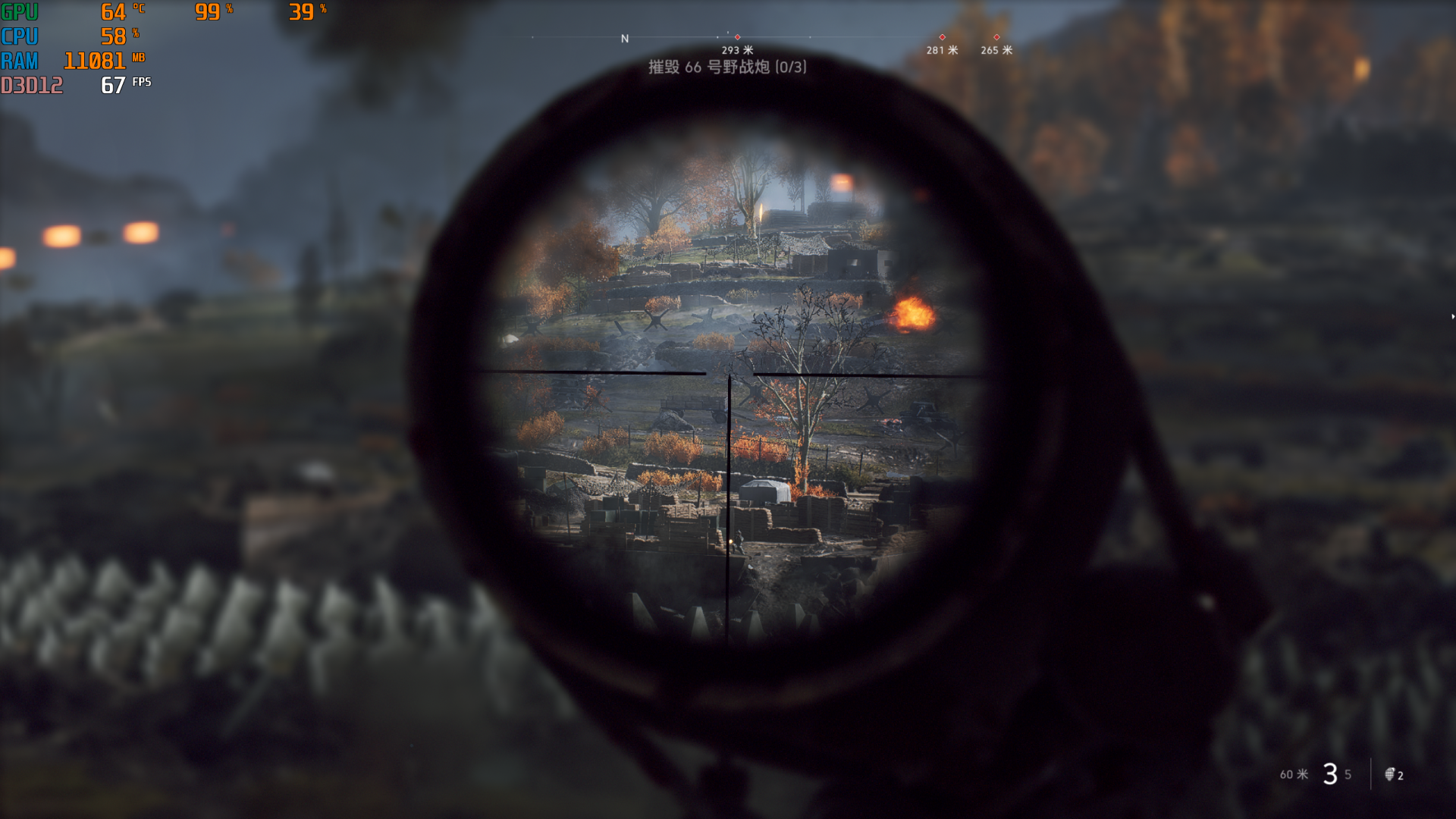

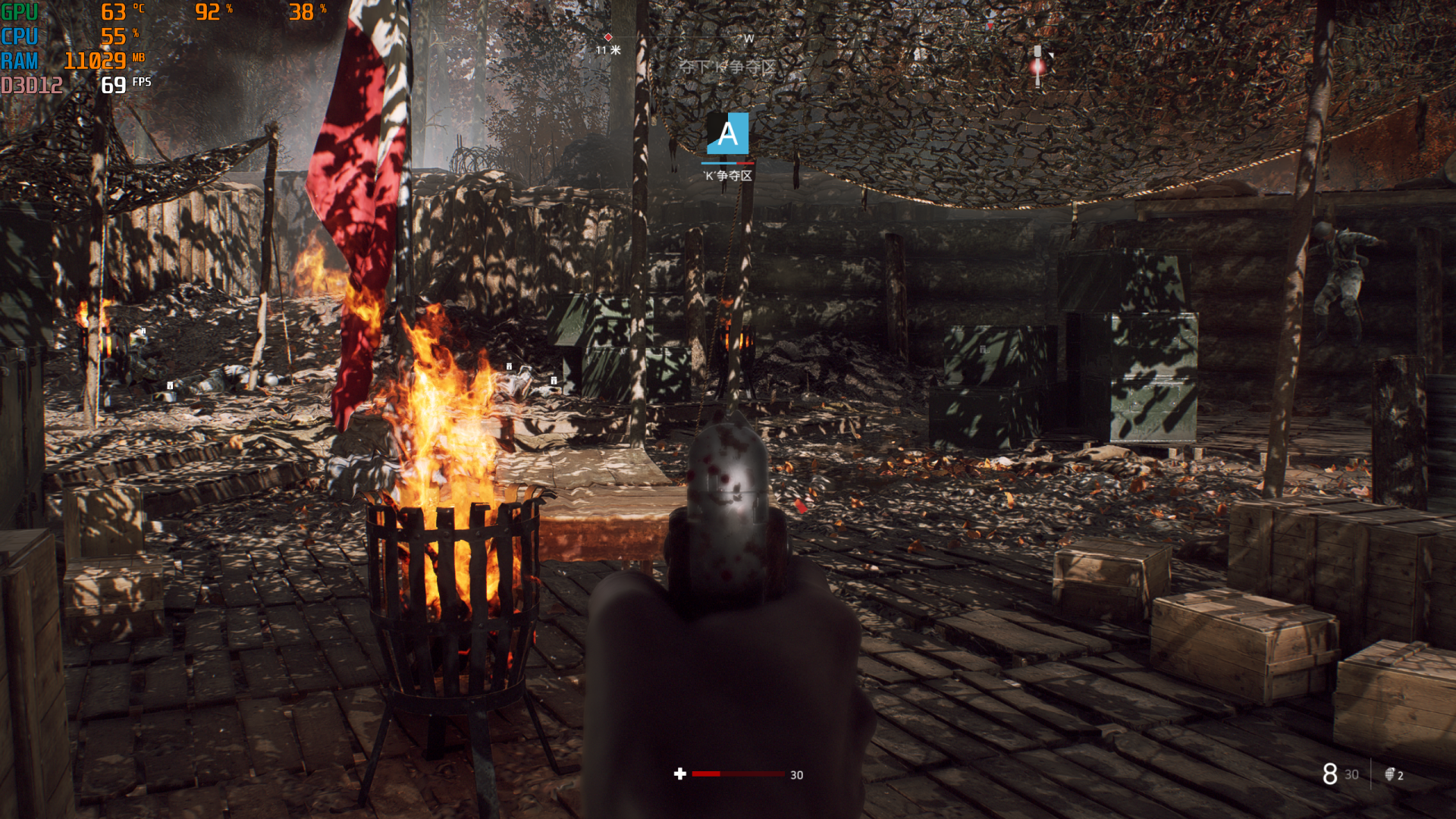

在《战地5》中,这套配置的表现比在《赛博朋克2077》更优秀。特效全开的全开下,游戏频率都在60帧以上,整体体验很赞。






总结:
说说这次的安装体验,作为一款1万多元的DIY主机,这款小主机虽然颜值和性能不错,但这价格能让很多小伙伴望而却步,毕竟某宝、某东的很多整机价格要便宜。但笔者觉得对于喜欢ITX DIY主机来说,价格往往是第二位。


就拿这个主机来说,个头比传统的ITX机箱要大,可性能却要强很多,双区域的设计很有创意,无论是正面还是反面都有亮点。至于缺点也有,就是挡板的拆解不太方便,可能是建议大家:ITX装好了就是艺术品,没事不要瞎折腾吧!


评分

参与人数 7邪恶指数 +290 门户文章 +1 收起 理由
ilas + 200
RyanM + 20
yhgg + 20
要买放心肉 + 20
honesty + 20
zealotxx + 10
nApoleon + 1

查看全部评分

发表于 2021-2-6 02:26 | 显示全部楼层
这箱子和A4有什么区别?
发表于 2021-2-6 03:44 来自手机 | 显示全部楼层
评测很好,谢谢楼主。主板弯的弧度很美。
发表于 2021-2-6 06:41 | 显示全部楼层
显卡挺好看的,,文中笔者是谁?
发表于 2021-2-6 10:16 | 显示全部楼层
我也想换3060ti 或者3070
发表于 2021-2-6 10:52 | 显示全部楼层
战地5网上对战60帧不够的,少说也要100帧以上
 楼主| 发表于 2021-2-6 14:56 | 显示全部楼层
mid-summer 发表于 2021-2-6 03:44
评测很好,谢谢楼主。主板弯的弧度很美。

卧槽~我现在才发现。。。主板居然弯了?二手东又坑我~
 楼主| 发表于 2021-2-6 14:56 | 显示全部楼层
psun 发表于 2021-2-6 10:52
战地5网上对战60帧不够的,少说也要100帧以上

降低画质~
发表于 2021-2-6 15:28 | 显示全部楼层
非常漂亮的箱子啊旁边的家属 emmmmmmmmmm
发表于 2021-2-6 16:19 | 显示全部楼层
这个思路挺好
发表于 2021-2-7 09:42 | 显示全部楼层
装的可以。
随便说下,肯定没看轮大装机视频,里面有说过现在的显卡延长线都不支持PCI 4.0,要调BIOS
发表于 2021-2-7 09:46 | 显示全部楼层
一直没明白这种ITX小板子为何都设计台机内存而不设计笔记本内存
后者岂不更省主板空间?毕竟不是每个装小机箱的都有超频需求
发表于 2021-2-7 10:30 | 显示全部楼层
这个机箱不错,还支持ATX电源
发表于 2021-2-7 10:32 | 显示全部楼层
**姐应该挺好看的
发表于 2021-2-7 10:39 | 显示全部楼层
王骞 发表于 2021-2-6 06:41
显卡挺好看的,,文中笔者是谁?

肯定又是哪个“数码博主”写了篇稿子,然后所有平台都发了一遍
 楼主| 发表于 2021-2-7 11:09 | 显示全部楼层
Aestas 发表于 2021-2-7 10:39
肯定又是哪个“数码博主”写了篇稿子,然后所有平台都发了一遍

就是我啊~我是突然想起来我还有CHH账号~首次发帖
发表于 2021-2-7 13:45 | 显示全部楼层
女王已鉴定!
发表于 2021-2-7 18:31 | 显示全部楼层

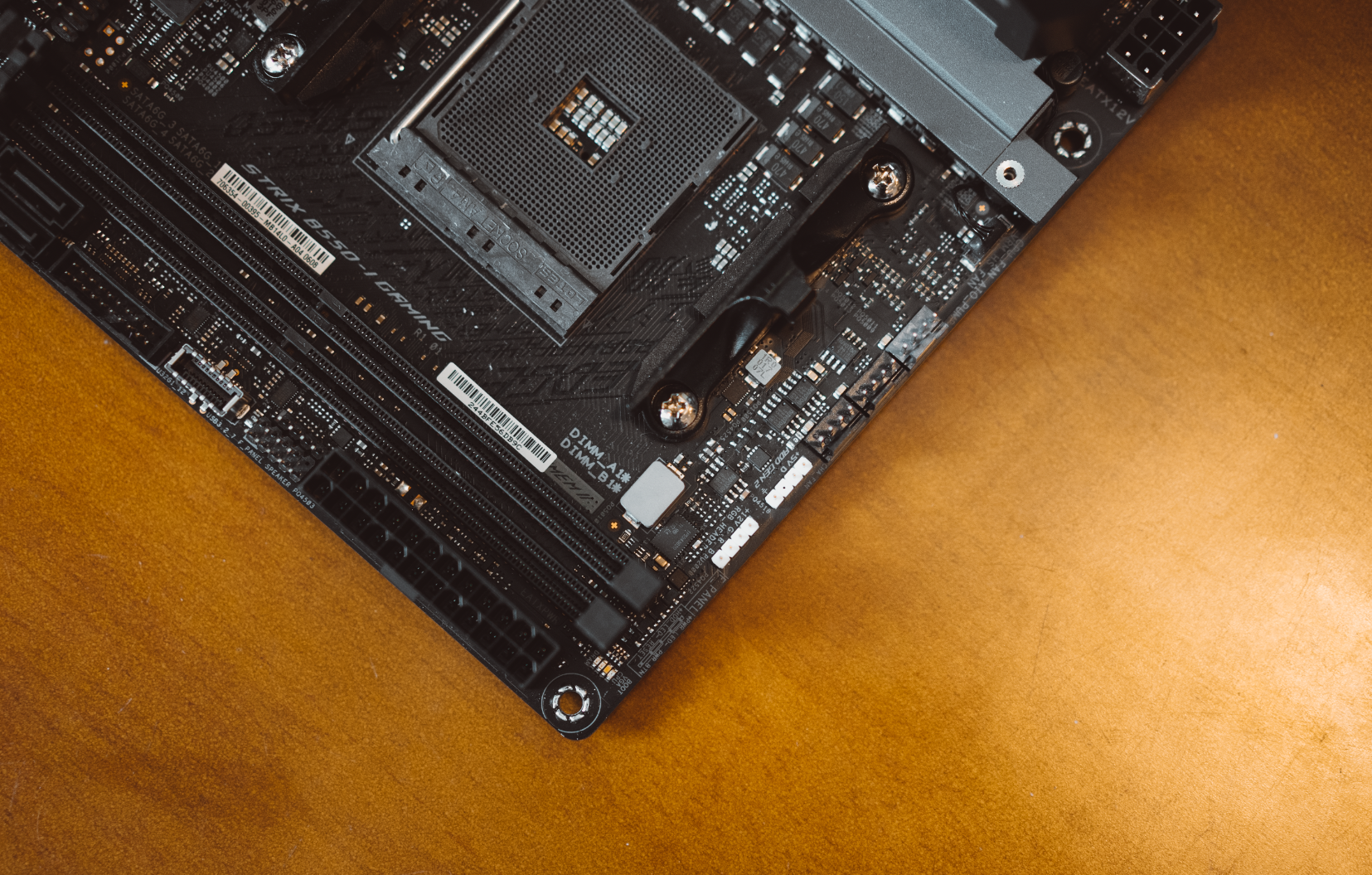

这主板还有这个问题么 我也用过还好,不知道是不是兼容性问题,另外我看到主板的左下角pcb螺丝那一块往上翘起是不是摔过?最后一张图是亮点,三星bdie颗粒体质好的一批是17年35周左右和21款新的一代18 19年的bdie都不咋样
