支持双系统的电源，追风者Revolt X 1200W白金电源开箱拆解分享

含笑三不沾

一、前言
近些年硬件的性能是越来越强了，但随之对应的功耗也越来越高，就拿现已发布的硬件为例，RTX3090显卡虽然标称功耗只有350W，但据网友的测试，其瞬时功耗可以达到940W。至于还未发布的RTX3090Ti、RTX4080、RTX4080Ti、RTX4090等显卡，据说其标称功耗分别达到了480W、450W、600W、800W，标称功耗尚且如此高了，那么其瞬时功耗只会更高，如果再加上CPU等配件的功耗，真不敢想象整机的功耗得有多高！
（以下图片来自网络，为网友恶搞图）


不过这样一来，一些在现在看来略显浪费的大功率电源到时候就正好派上用场了，下面本人要分享的是一款1200W的白金电源，大家一起来看看吧。

二、开箱及拆解
今天要分享的电源为追风者 Revolt X 1200W，该电源拥有1200W的大功率，通过了80PLUS白金认证，支持12年换新售后政策，当然，其最独特的功能还是对双系统的支持，大大增加了可玩性。
其实说起双系统，还有一段历史。最初的时候，由于电源功率较小，面对多卡等大功率平台，单颗电源根本无法满足需求，于是追风者设计出了Power Combo，来实现电源的二合一输出。
当然，到了今天，在大功率电源遍地走的年代，Power Combo已经被淘汰了，很少在个人电脑上见到了，但对于矿老板来说，还有很多继续使用类似Power Combo设备的，通过并联多颗电源，来给多卡供电挖矿。

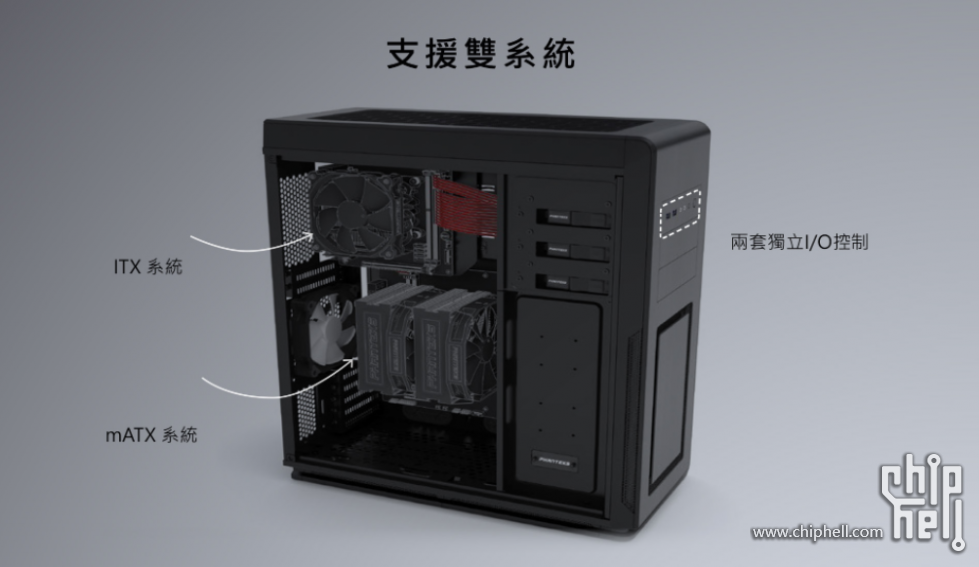

至于最初的双系统，则是由追风者发布的一款概念机箱——Enthoo Mini XL 414DS来实现的，该机箱可以同时安装两套平台，一套ITX 规格，一套M-ATX 规格，我记得当时第一次看到Enthoo Mini XL 414DS的装机成品时，简直惊为天人，对追风者的脑洞佩服的五体投地。

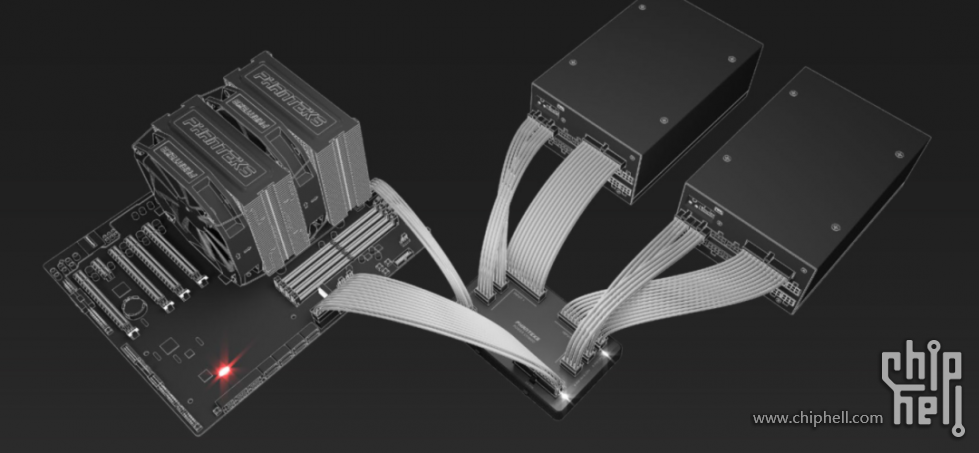

Enthoo Mini XL 414DS机箱虽然设计巧妙，但仍然需要两颗电源，这无疑增大了安装和走线的难度，于是乎，追风者为了解决这个问题，推出了Power Splitter功率分配器，可实现使用一个电源供应器进行双系统供电配置，使用者只需使用一个电源即可独立运行两个功能齐全的系统，且相互不会影响供电功能。

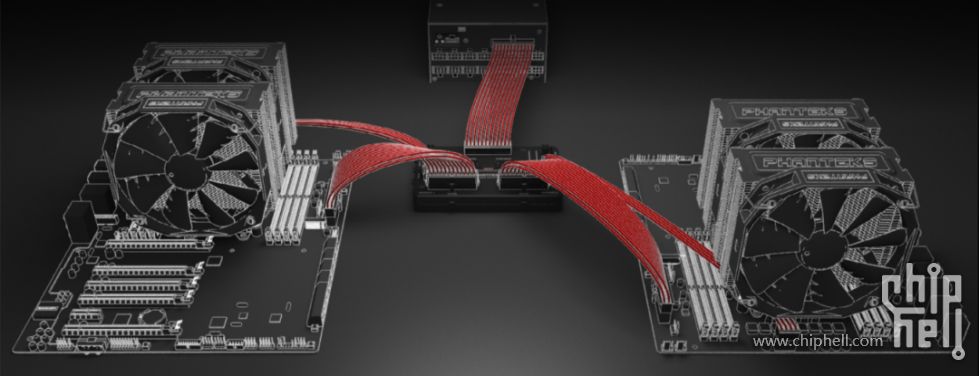

当然，后来随着硬件的功耗急剧增大，Power Splitter分配器受限于最大输出功率，也逐渐有点力不从心了，于是，追风者为了解决这个问题，联合电源大厂Seasonic，将之前的两种概念整合到完整的电源里面，直接推出了Revolt X电源，该电源整合了Power Splitter功能，能实现一台电源同时给两套系统独立供电，且互相不干扰，目前有1000W、1200W可选，这次要分享的，正是其中的1200W版本。

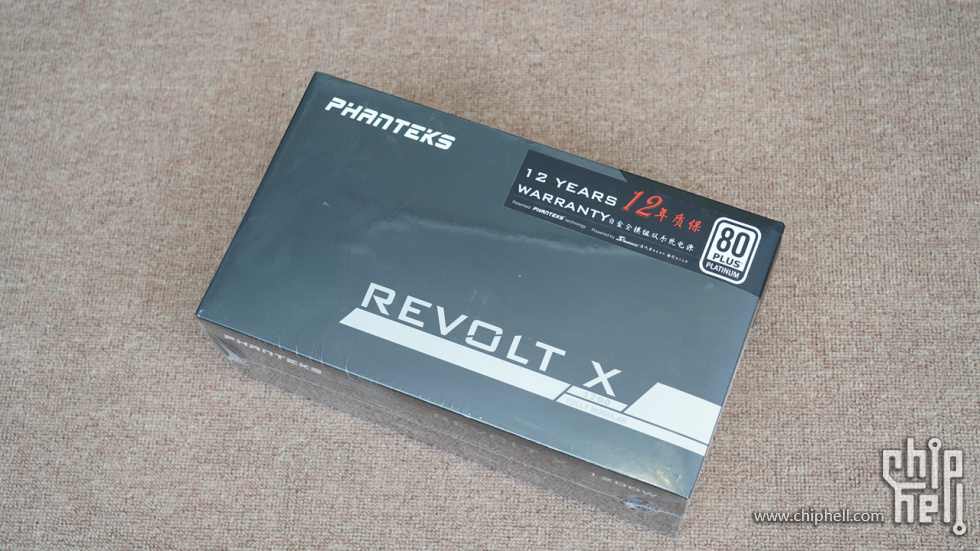

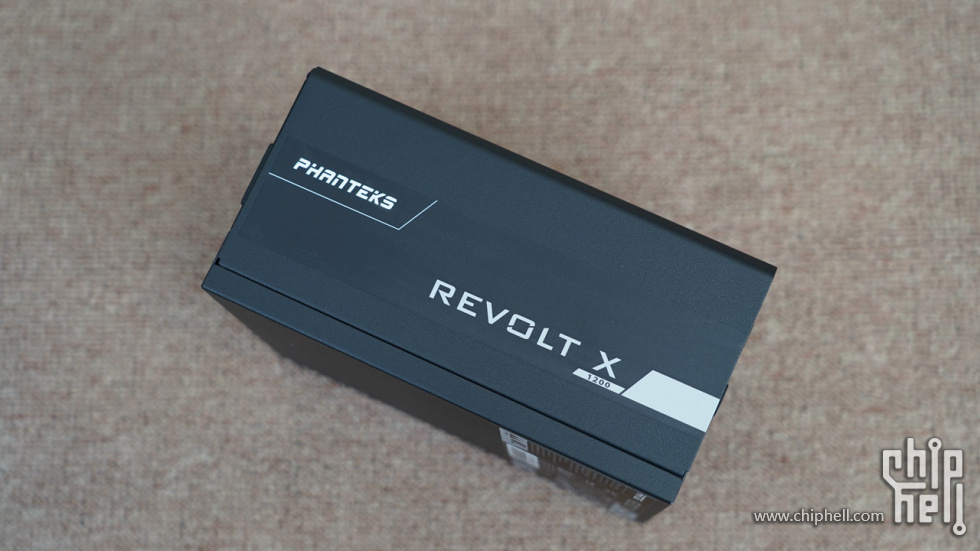

电源采用黑白相间配色的外包装，给人一种简约大气的感觉。


背面是电源的一些技术特性描述。

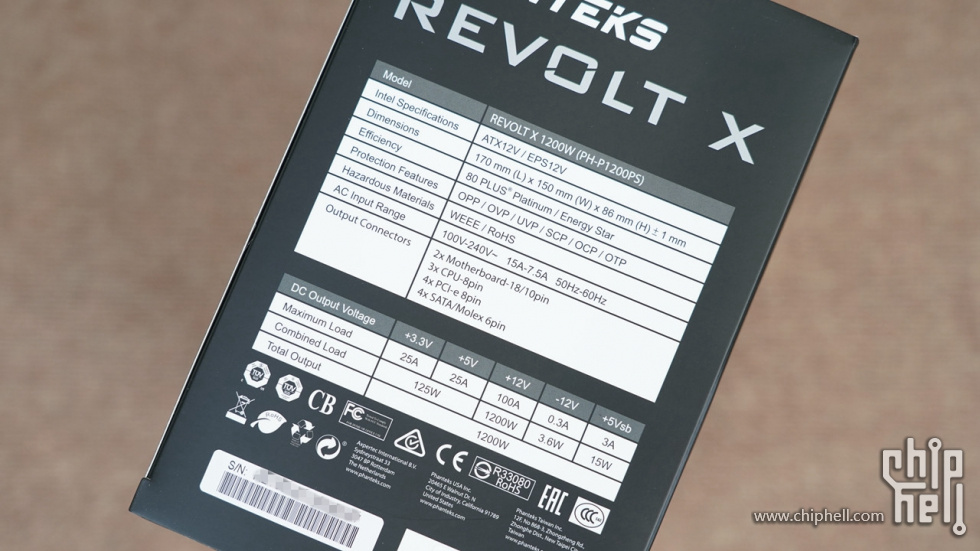

这一侧是电源的参数规格描述，其中包括电源类型、三围尺寸、效率认证、保护技术、环保认证、输入电源电流、输出线材数量型号及输出电流等。

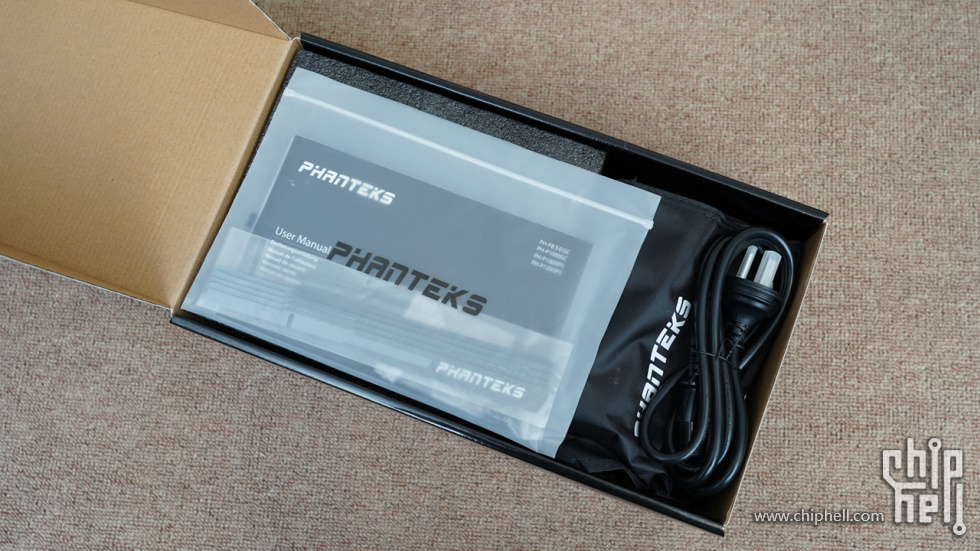

包装内部本体与附件分开放置，本体通过厚实的泡沫棉进行保护。

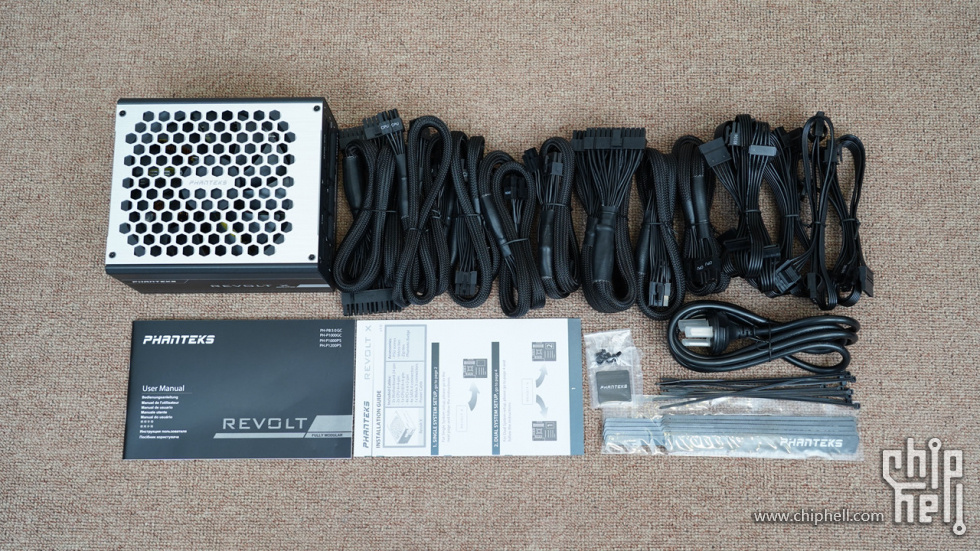

附件非常丰富，由于电源支持双系统，所以提供了两套24pin线及相关线材。

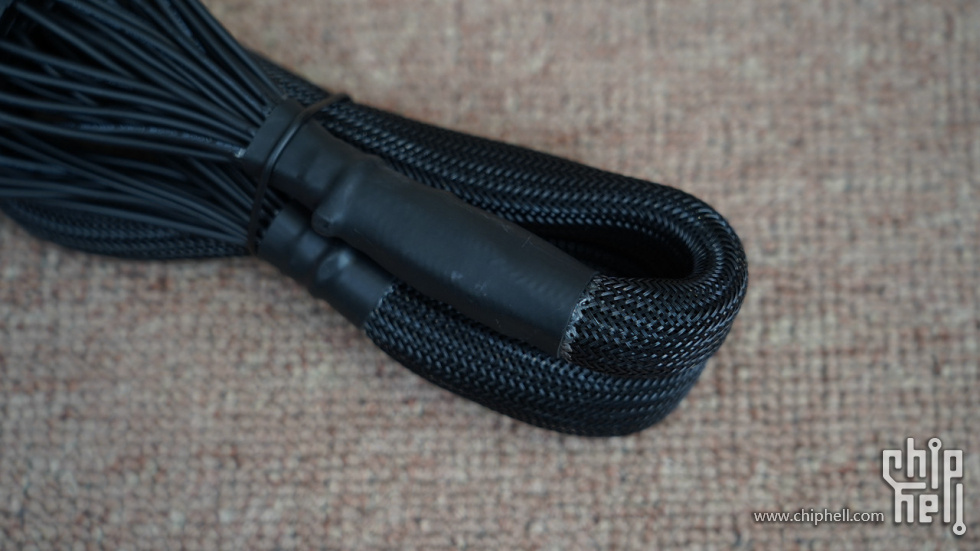

线材做工也非常扎实，其中主力输出线材更是加上了电容，这样做的好处是可以进一步降低纹波，增加稳定性。当然，背线空间不足的玩家要注意了，这线材是很粗的。

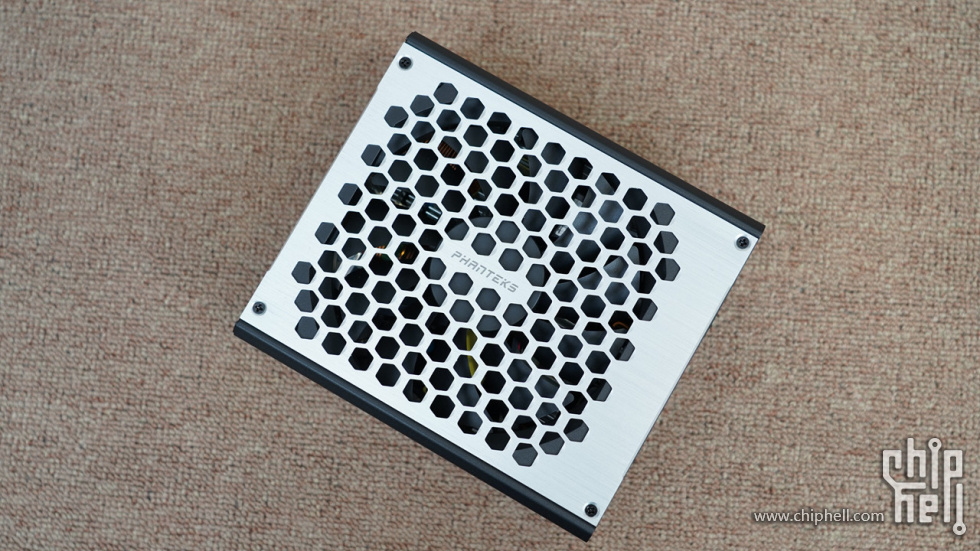

电源采用钢制外壳+铝合金顶盖的设计，黑银相间的配色颜值很高，尤其是铝合金顶盖看上去很有质感，尽显高端风范。

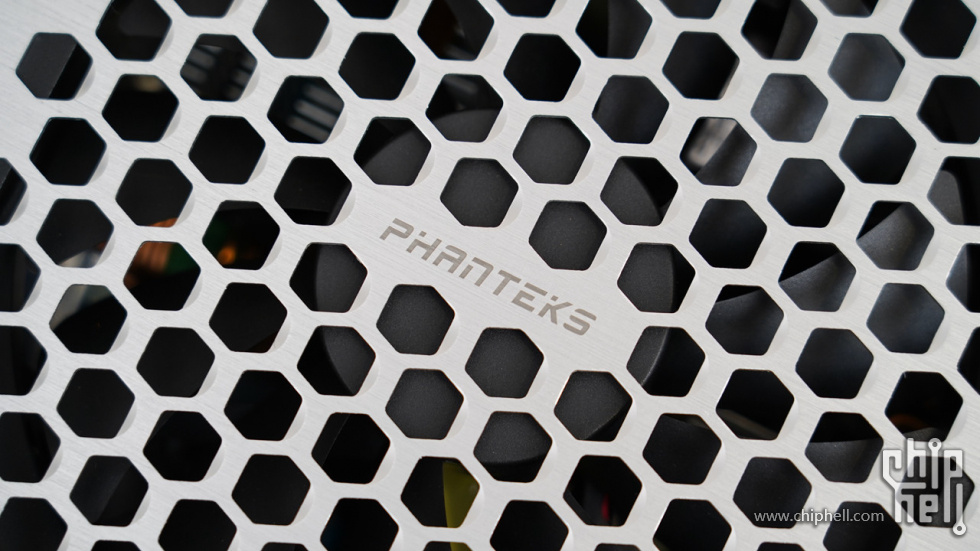

LOGO特写，周围的开孔形状也很有特色。


侧面一览。

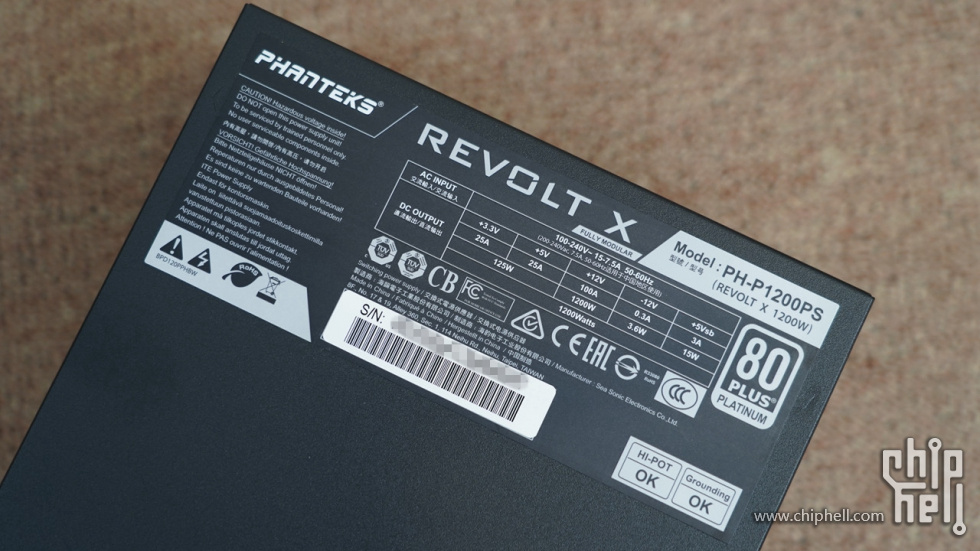

电源铭牌，可以看出电源通过了80PLUS白金牌认证，并且对各路电压的电流都有明确的标示。

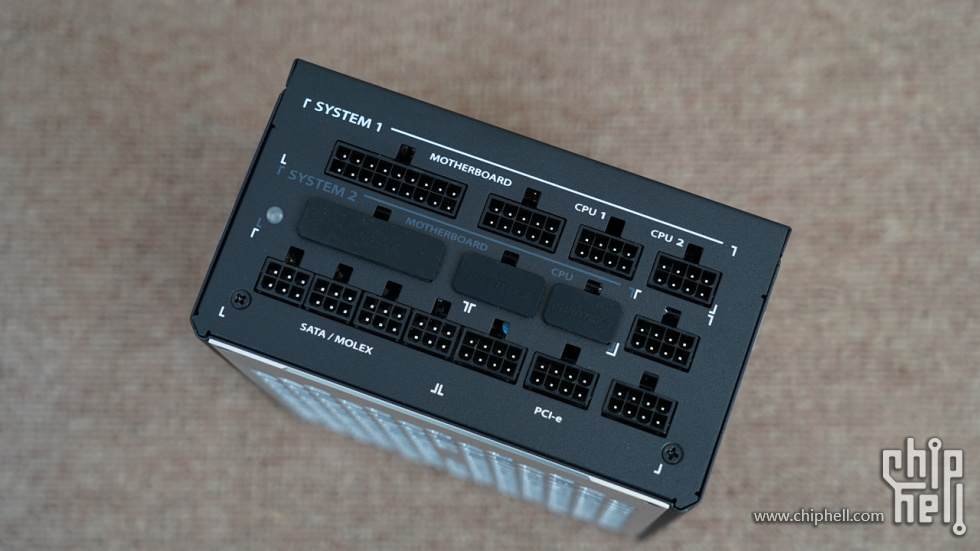

由于支持双系统，所以电源的模组接口也十分丰富，并且第二套系统的独占接口设有防尘胶塞。对于双系统的接法，电源外壳上也印上了标识，其中除了双系统各自独占的接口外，剩余的接口是两套系统可以共享使用的。

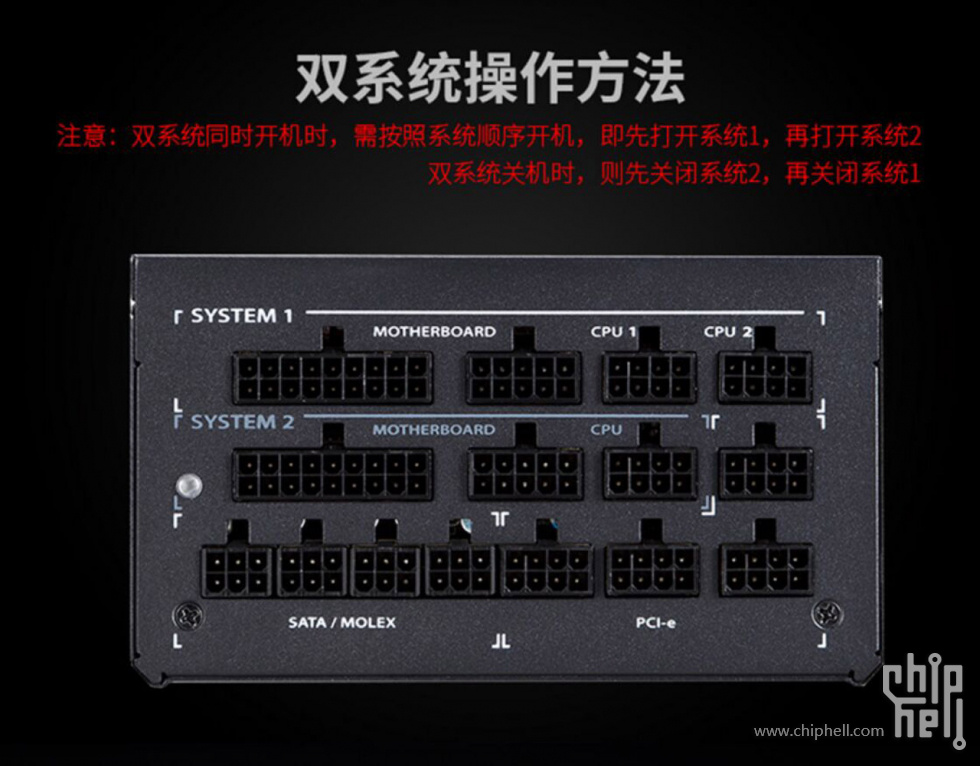

双系统的具体操作方法如下。

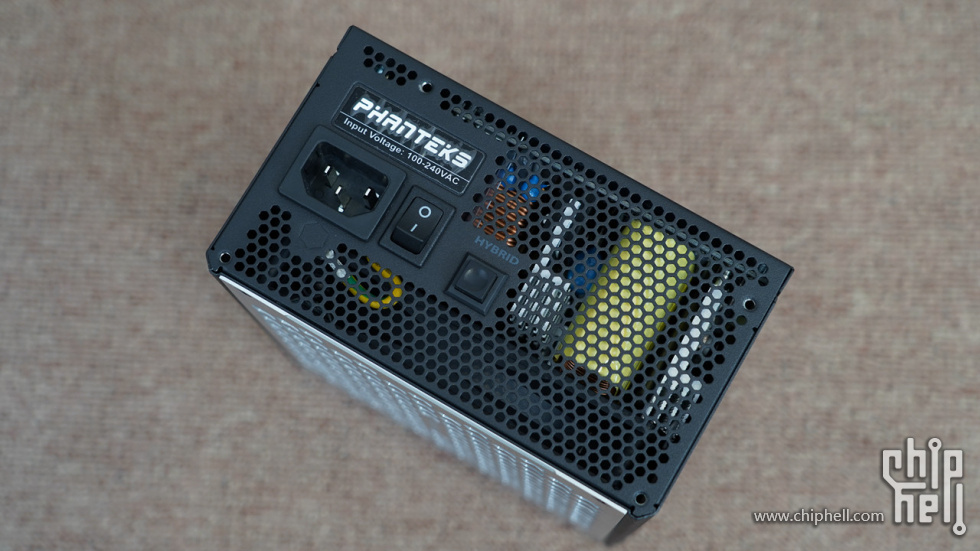

电源还设有一个风扇智能Eco模式启动开关，启动Eco功能后，可在电源40%以下负载时风扇停转，从而实现0噪音。


拆拆拆。

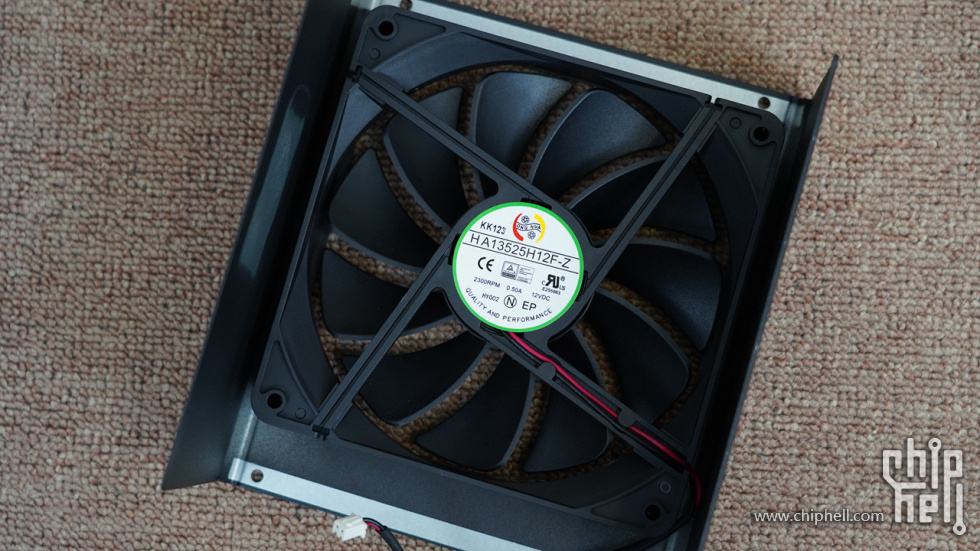

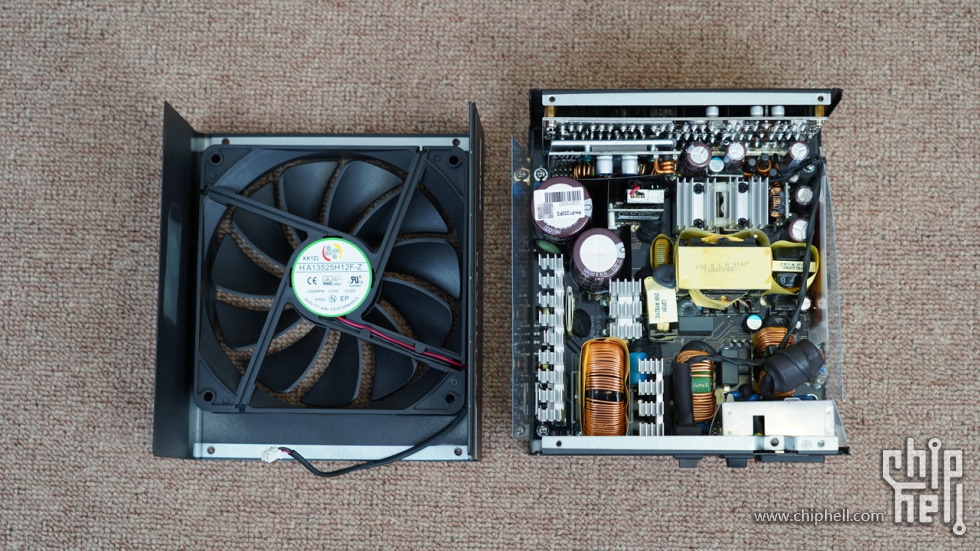

电源配备了一把13.5cm的大风扇，型号为鸿华HA13525H12F-Z，该风扇采用FDB轴承，工作电压为12V，最大电流为0.5A，最大转速可达2300RPM。

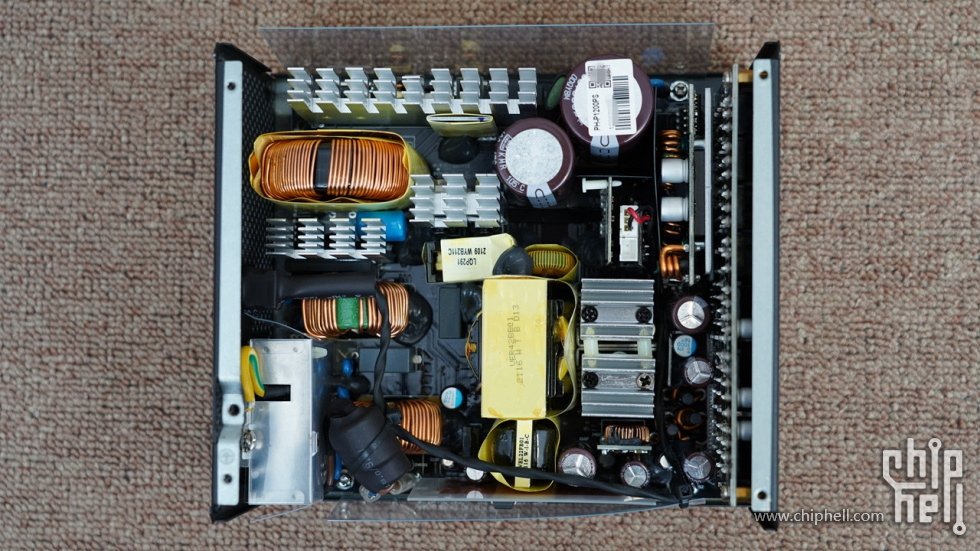

乍一看，是不是做工布局看上去很眼熟？
该电源采用了主动式PFC+全桥LLC谐振+12V同步整流+5V & 3.3V DC-DC方案，至于谁代工的就不用我多说了吧？

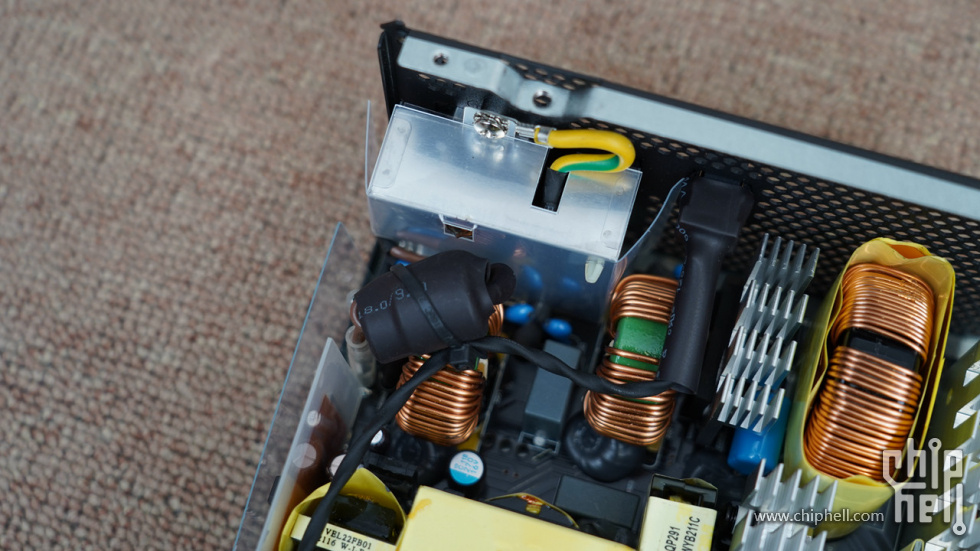

电源的一、二级EMI电路规范、扎实，该有的X电容、Y电容、保险管、MOV压敏电阻及共模电感等元件应有尽有，甚至一级EMI还设置了屏蔽罩。

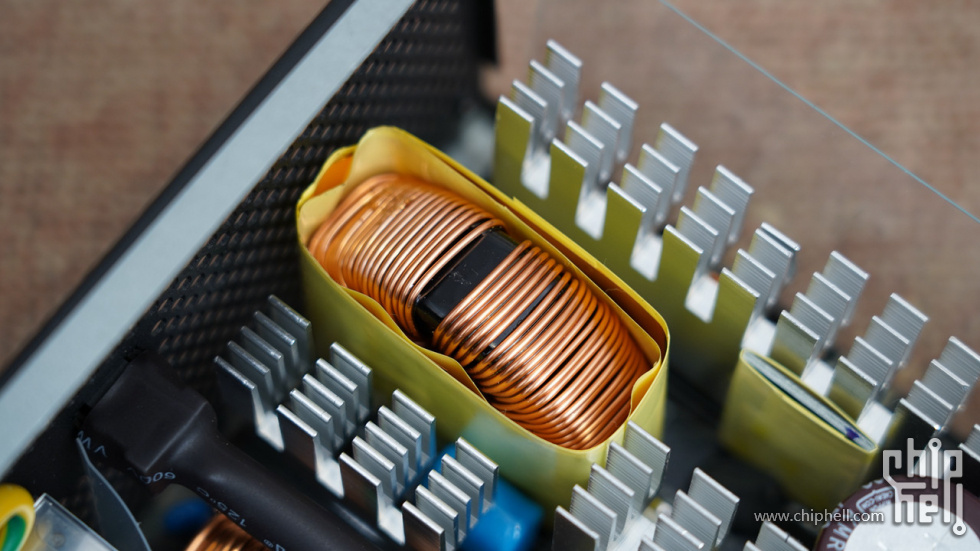

PFC电感挺大个的。


PFC电路一览。

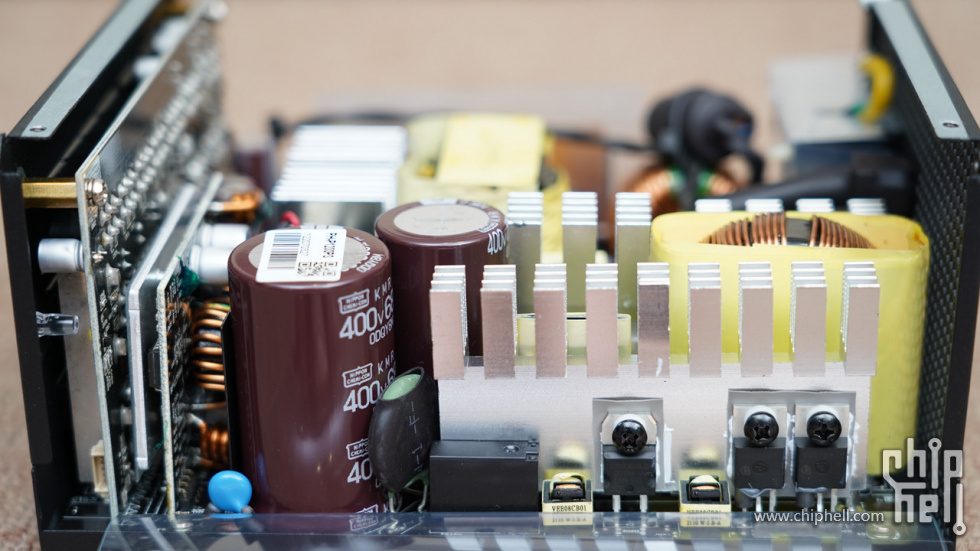

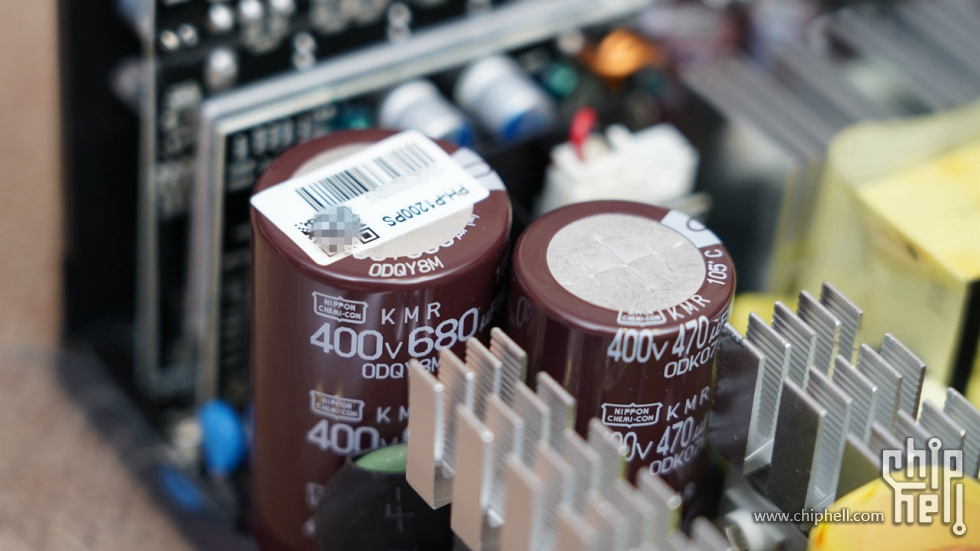

主电容由两颗黑金刚电容并联而成，其中一颗为680μF，一颗为470μF，等效1150μF，两颗电容的耐压值均为400V。

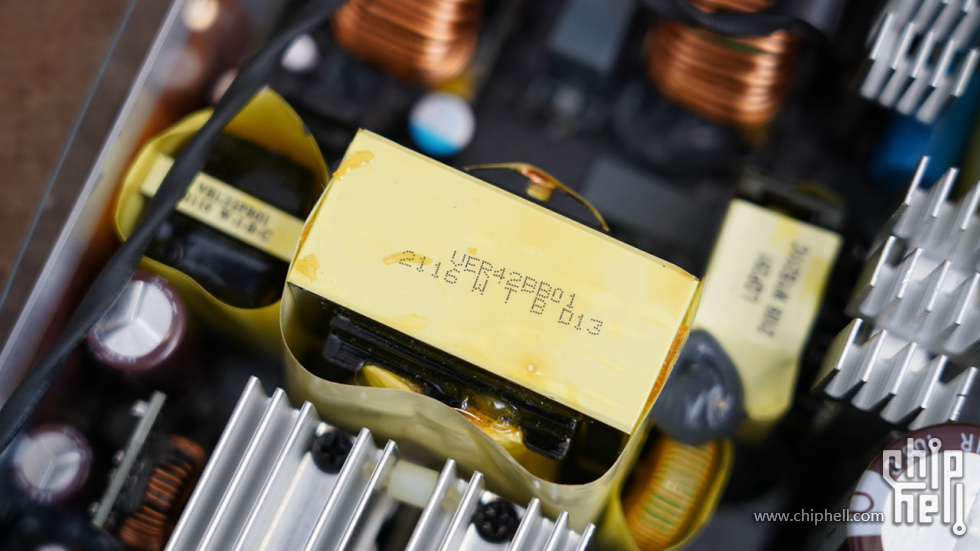

主变压器。

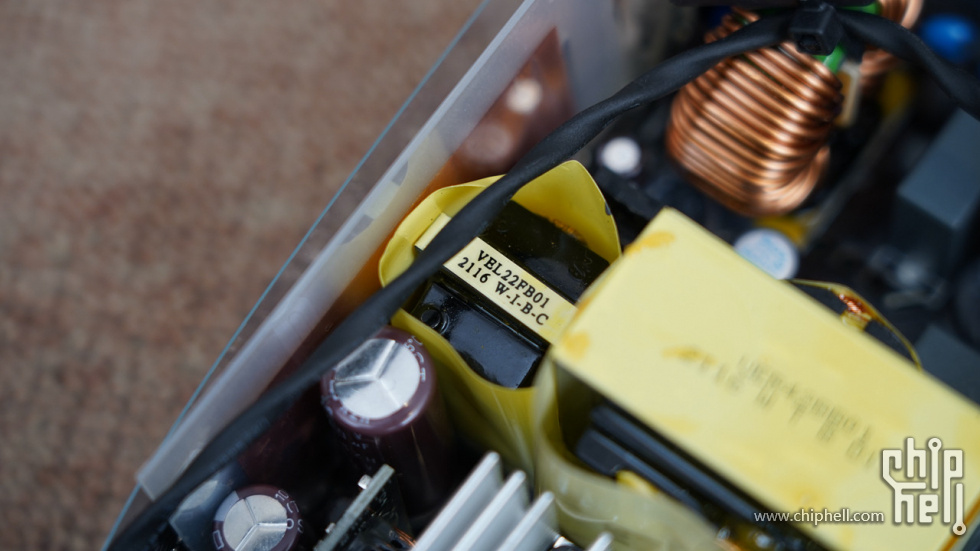

待机变压器。

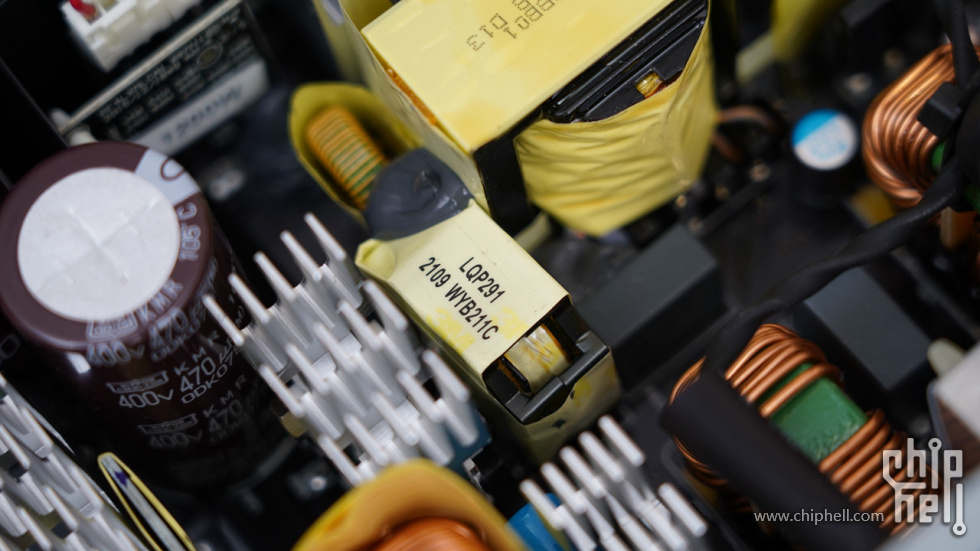

谐振电感。

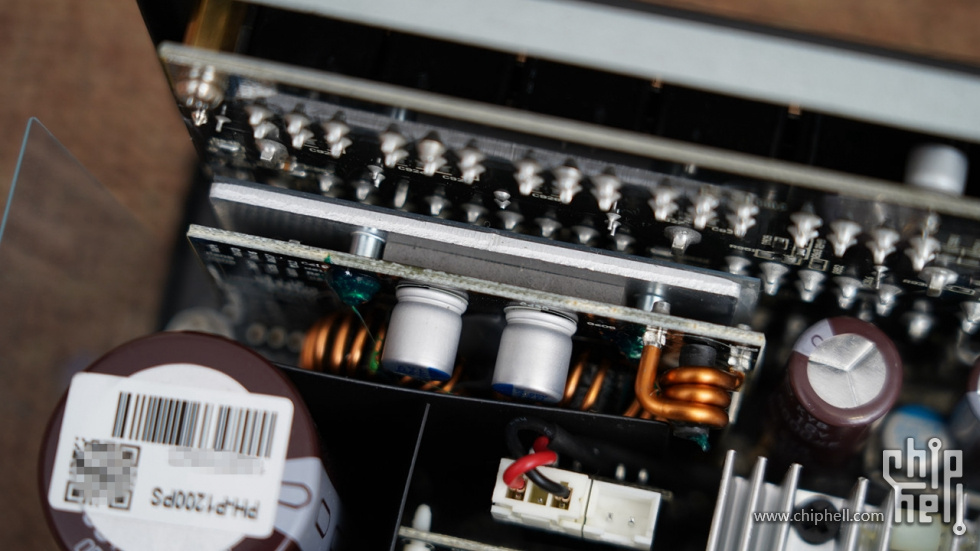

DC-DC子板。

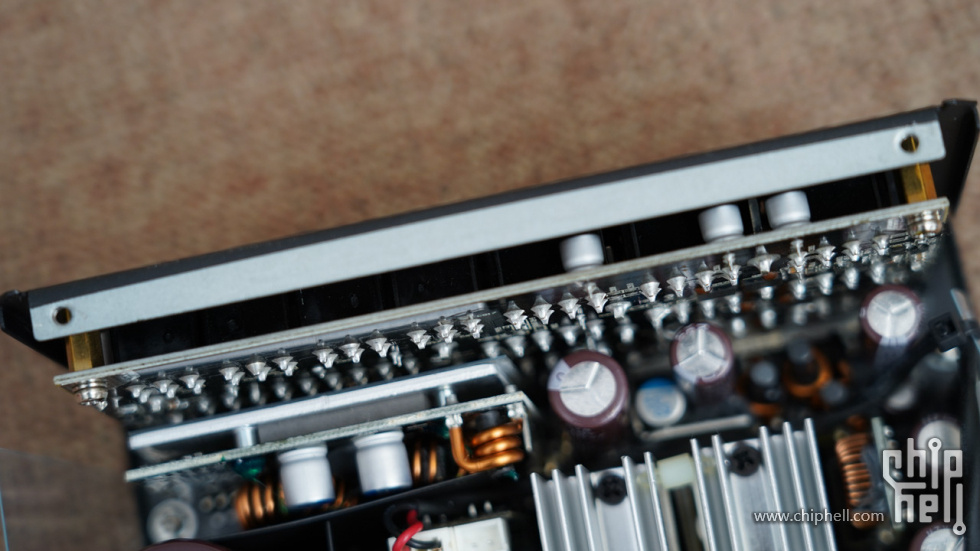

模组线路板，从缝隙里可以看到不少固态电容。


三、测试体验
由于手头工具有限，只能通过万用表测一下电源在各种负载下的电压偏离情况了，仅供参考。

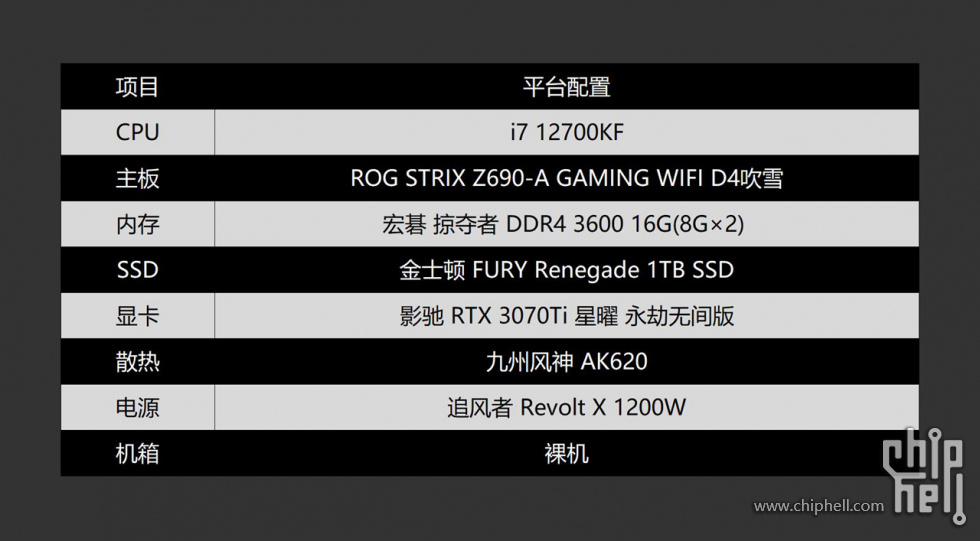

测试平台如下，由于3090Ti还没上市，就先用3070Ti凑合着测一下了。


12V输出电压曲线非常稳。

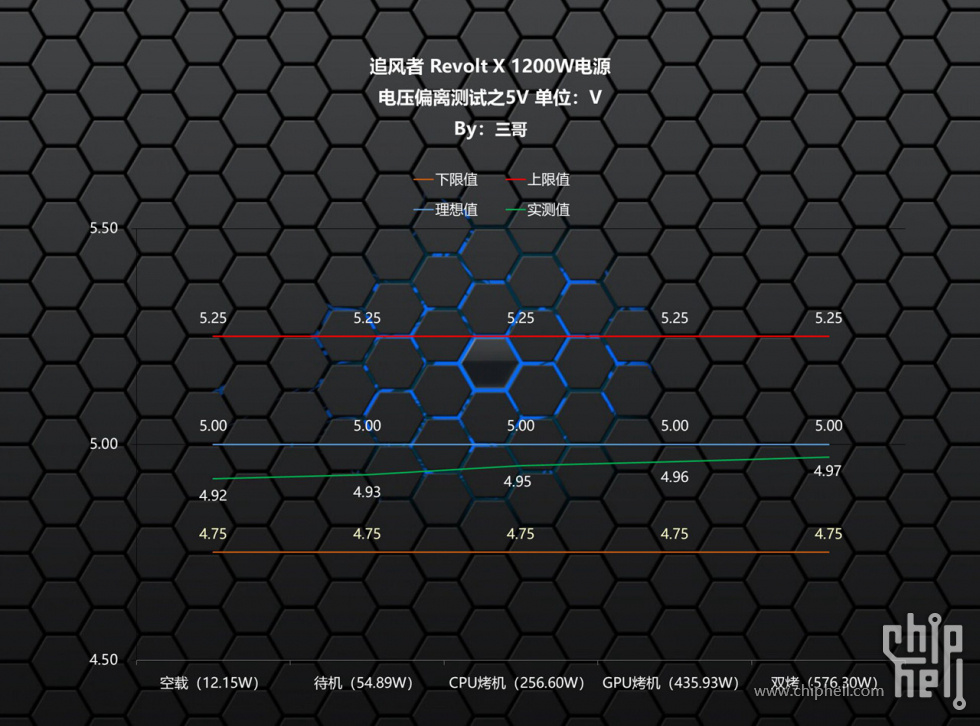

5V输出电压曲线也非常稳。

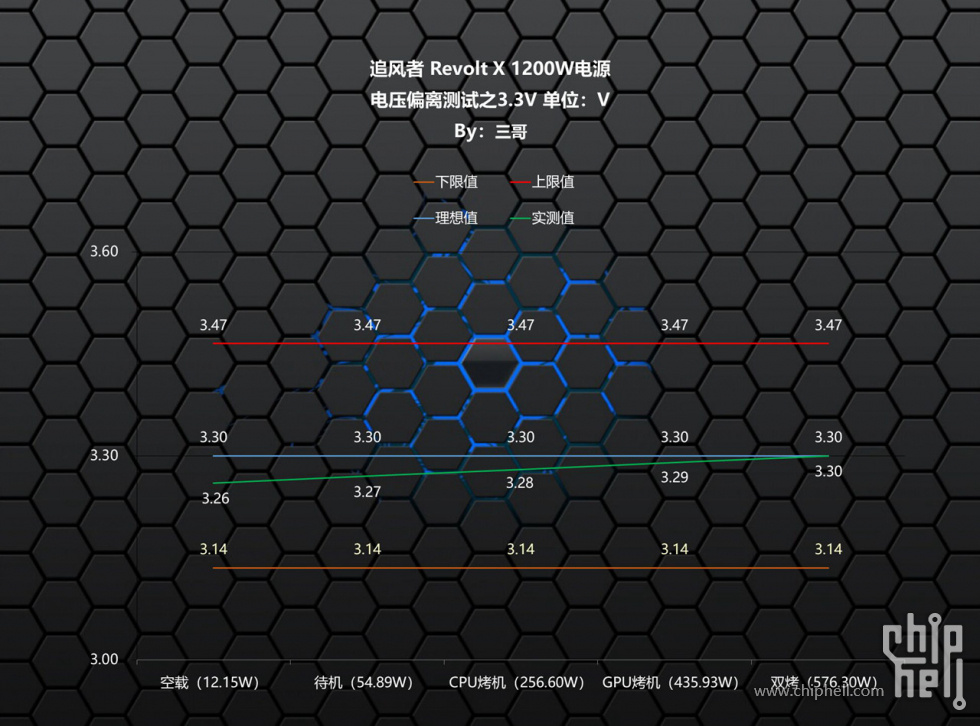

3.3V输出电压基本是一条直线。

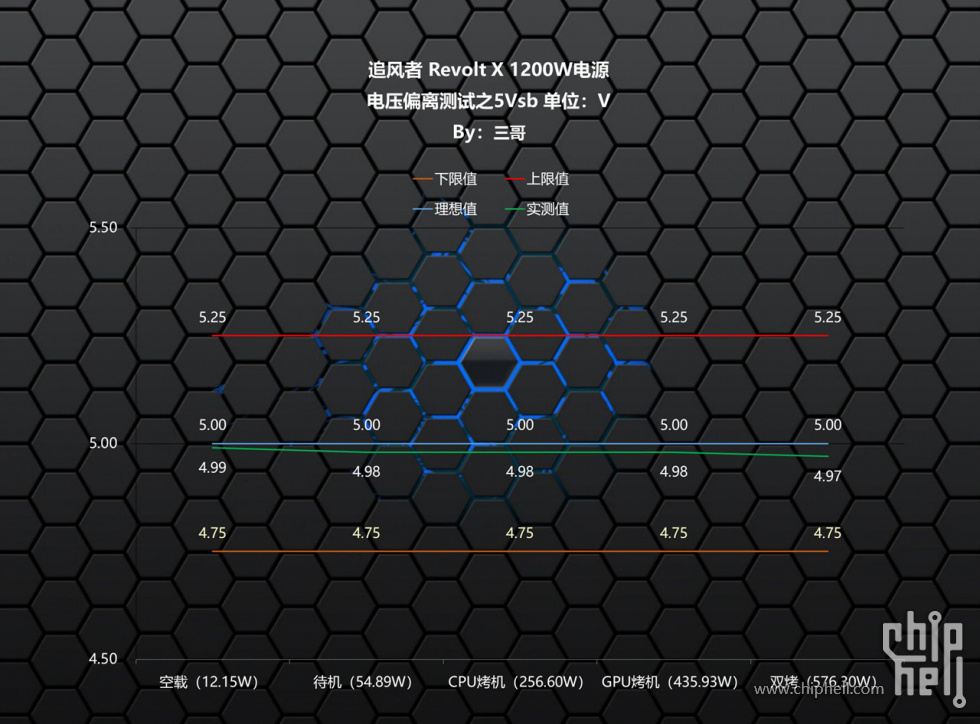

5Vsb输出电压曲线也很稳。


四、总结
随着显卡等设备对电源的需求增大，势必会引发新一轮的电源“军备竞争”。当然，有些人会觉得现在考虑这些问题似乎有点早，毕竟RTX40系显卡还未发布，发布了大多数玩家也买不起。但是，正所谓未雨绸缪，既然已经知道下一代显卡的功耗蹭蹭蹭的往上涨了，我们在选购电源时，自然要将这一因素考虑进去。哪怕买不起RTX4080、RTX4080Ti、RTX4090等高端型号，但即便是RTX4060、RTX4060Ti、RTX4070等略低一些的型号，其功耗势必会比同后缀的RTX30系显卡要高。追风者 Revolt X 1200W电源做工扎实、转换效率高，再加上其独特的双系统支持以及12年换新质保政策，算得上是一款能够战未来的高端电源，想必随着RTX40系显卡的发布，它将迎来进一步施展拳脚的机会。
以上就分享到这里了，谢谢欣赏！
