P340 Tiny軟路由折騰成果

summerq · 发表于 2022-4-19 02:15

本帖最后由 summerq 于 2022-4-19 02:49 编辑

近日疫情緣故，個人時間較多，於是決定做一些別人未曾嘗試的事。軟路由在本論壇十分流行，因此我決定一步到位，做一個all in one。具體詳細軟硬件我會單獨發貼介紹。

計畫目標如下：
家庭寬頻為2.5g上下對等網路，無空間擺放機櫃。
低噪音，小體積，萬兆跑滿64b小包（這並非需求，僅僅因為太多人強調64b，因此將14.8mpps 64b當作不必須達成之目標）。
路由，防火牆，nas下載，留學服務等高度集成。
家庭寬頻掉線後（或ip被ban）可通知我以便遠程重啟。gps時間同步服務。

硬件配置：

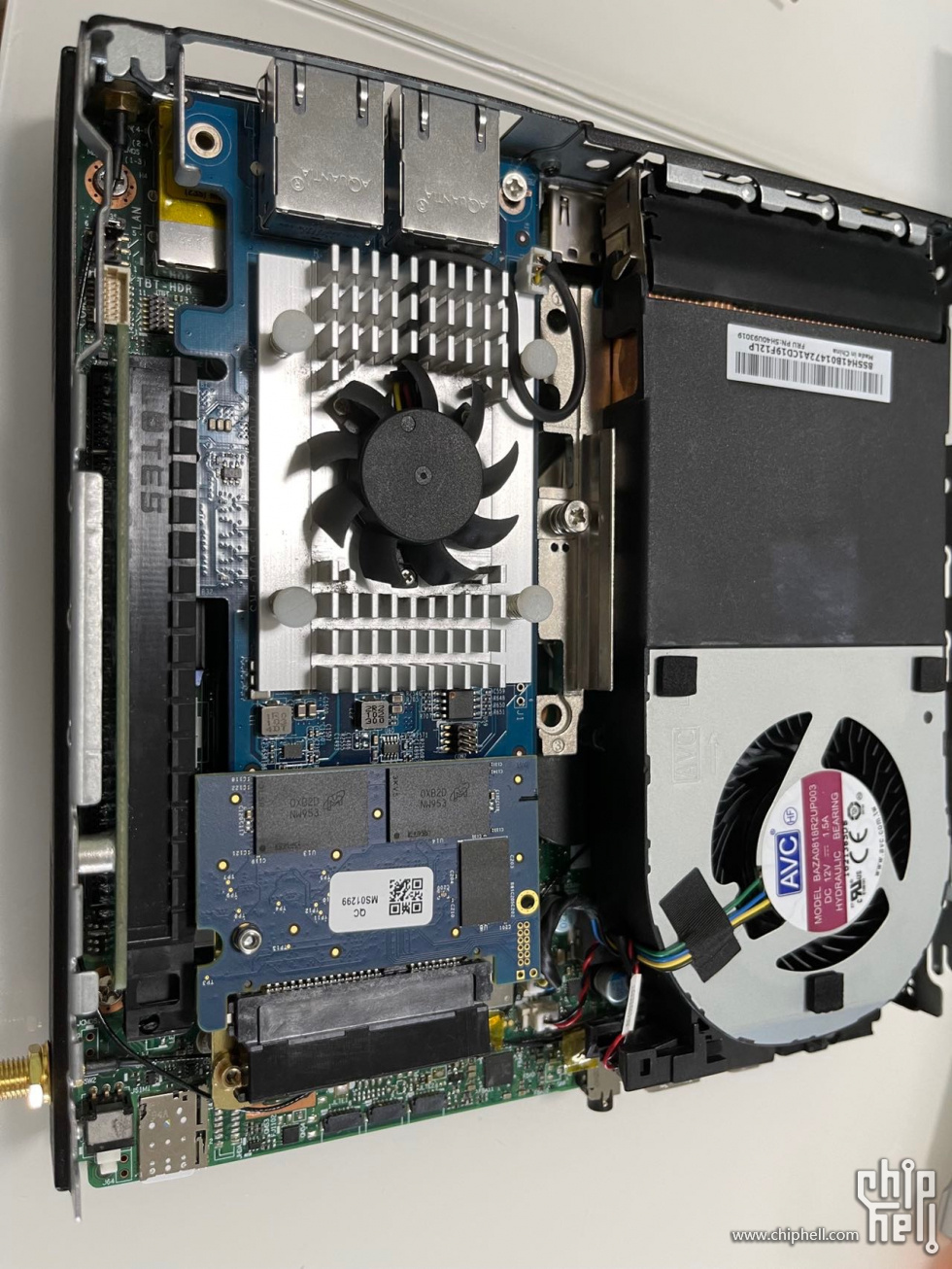

P340 Tiny，cpu 10700，nvme intel 760p x2，sata ssd 2t x1，ram 32g ddr4 x2，wwan LTE + GNSS，網卡 x710 t2l主動散熱，雙排散熱孔上蓋，有源gps天線等。

軟件配置：
ESXI 7u3，tnsr 主力路由 dpdk + vpp， openwrt wwan failover + NTP server + SMS，Untangle UTM網路威脅管理，Debian 科學服務器，QuTS NAS

目前軟件硬件調試已經完成，達到當初預設之目標。未來將會通電運行1-2周，若無穩定性問題則替換目前主力路由防火牆。

再此特別感謝飛雪兄弟，為我焊接補齊wwan接口。

zhao137314 · 发表于 2022-4-19 07:04

小包可以万兆吗

jihuan · 发表于 2022-4-19 07:21

用的什么无线网卡

jtshs256 · 发表于 2022-4-19 07:48

原来插了pcie再插sata还有这种操作…学习了

之前连定制的双光/电口挡板都准备好了，结果卡被耽搁了

zdiljx · 发表于 2022-4-19 07:50

咨询一下楼主，为什么加GPS？校对时间吗？

tedaz · 发表于 2022-4-19 08:05

家庭寬頻掉線後（或ip被ban）可通知我以便遠程重啟。

问一下，宽带已经断了是如何远程重启的？

nn1122 · 发表于 2022-4-19 08:36

问下楼主，你是通过什么软件测得小包，我也想测一下我这两个机器的小包性能

wswcx · 发表于 2022-4-19 08:38

还能带流量卡wwan LTE + GNSS，强大了~

FalChen · 发表于 2022-4-19 08:38

插了pcie再插sata的汉堡操作让人眼前一亮，又学习了。

wesleyxy · 发表于 2022-4-19 09:06

tedaz 发表于 2022-4-19 08:05
家庭寬頻掉線後（或ip被ban）可通知我以便遠程重啟。

问一下，宽带已经断了是如何远程重启的？ ...

不是有wwan吗？肯定插了流量卡啊

mypchas6fans · 发表于 2022-4-19 09:07

tedaz 发表于 2022-4-19 08:05
家庭寬頻掉線後（或ip被ban）可通知我以便遠程重啟。

问一下，宽带已经断了是如何远程重启的？ ...

大概靠LTE sim吧

liansishen · 发表于 2022-4-19 09:51

加装lte的操作学到了
去研究一下
这样就不用担心家里网络断了之后没办法远程维护的问题了

nn1122 · 发表于 2022-4-19 10:00

liansishen 发表于 2022-4-19 09:51
加装lte的操作学到了
去研究一下
这样就不用担心家里网络断了之后没办法远程维护的问题了 ...

增加4G/5G链路买个便宜的CPE就行，最便宜的5G CPE就是联通紫光展瑞芯片那款，比WWAN卡接受能力强

myway · 发表于 2022-4-19 10:04

好奇的是这个“ tnsr 主力路由 dpdk + vpp” 裸机部署？vm部署？
可否分析一下配置过程即命令行？
对我而言难度有点大，还玩不转

LHP332 · 发表于 2022-4-19 10:19

tedaz 发表于 2022-4-19 08:05
家庭寬頻掉線後（或ip被ban）可通知我以便遠程重啟。

问一下，宽带已经断了是如何远程重启的？ ...

有手机卡？

summerq · 发表于 2022-4-19 10:34

謝謝熱心的網友。這裡我回答一下前面提到的一些問題。
1. 萬兆小包如何測試。Trex跑在另一台機器上，配置為9900k+mellanox cx4。瓶頸在x710這邊。目前我還沒有跑測試，只是根據dpdk上測試報告來估算，分配了2個workers就可以跑滿

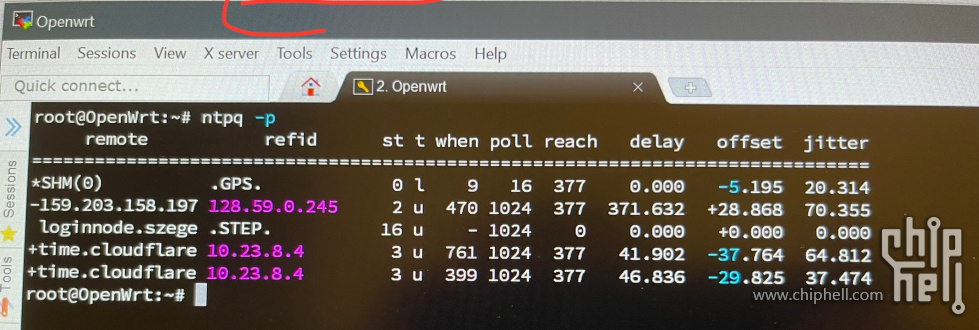

2. LTE模塊的作用。這裡主要是斷網之後通過TG bot給我push msg。GPS用來接收時間，作為NTP的一個時間信號源。

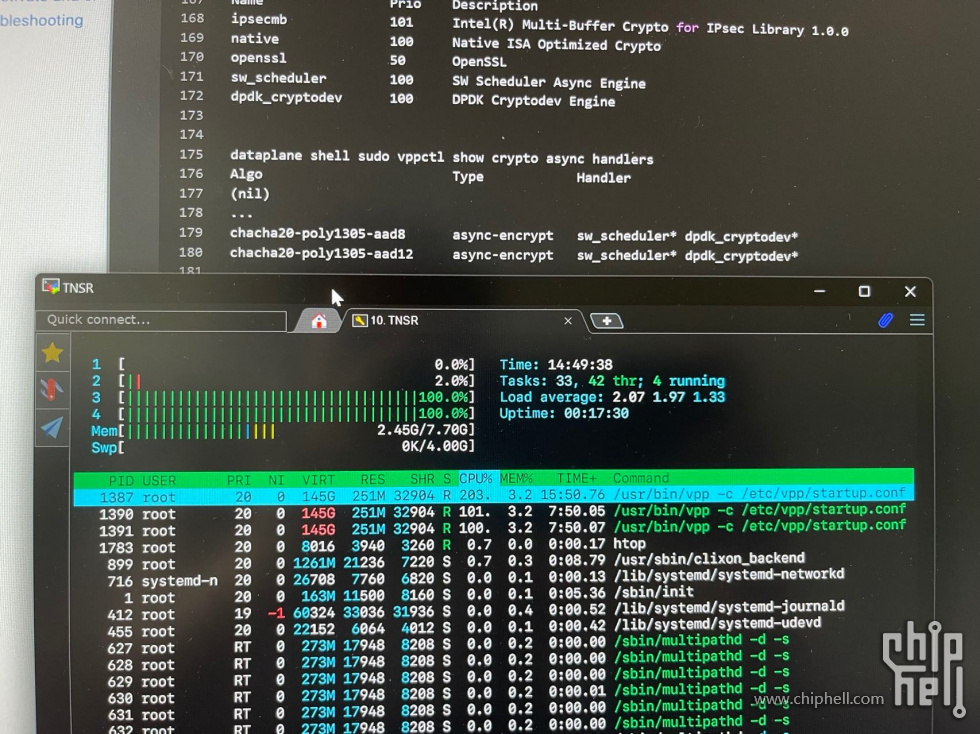

3. TNRS運行環境問題。這裡我用esxi，分配4個核心。鎖定core 4-7，12-15。TNSR裡面基於ubuntu，鎖定core 2，3，6，7。其中前兩個是物理核心，後兩個是對應的hyper thread，順序不可出錯。內存分配16g。

summerq · 发表于 2022-4-19 10:43

wesleyxy 发表于 2022-4-19 09:06
不是有wwan吗？肯定插了流量卡啊

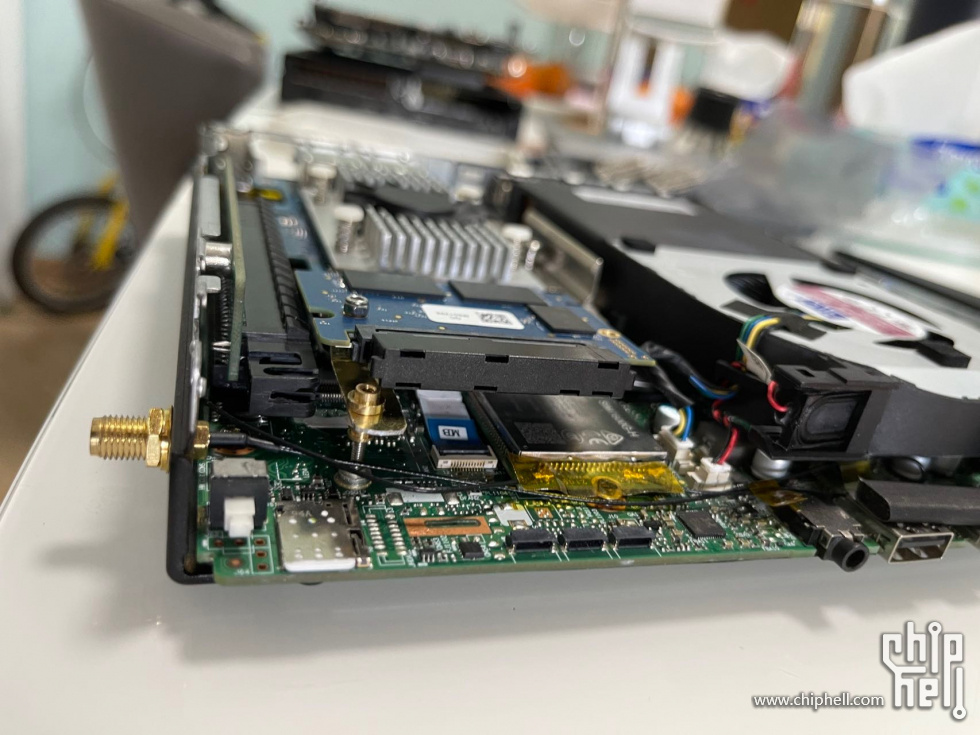

是這樣。sim卡在左下角

myway · 发表于 2022-4-19 10:46

summerq 发表于 2022-4-19 10:34
謝謝熱心的網友。這裡我回答一下前面提到的一些問題。
1. 萬兆小包如何測試。Trex跑在另一台機器上，配置為 ...

对于第二点，我在用GPS based NTP server ，也将面临天线拉不到有天空的地方，我也在了解是不是可以通过通讯网络对时。。。

TNSR，如果可以的话，请分享一下配置过程，纯CLI实在有点搞不掂。另外一方面，不知道使用dpdk而言，带宽的sweet point是多少，即是否要千兆以上才有意义？

summerq · 发表于 2022-4-19 10:55

tedaz 发表于 2022-4-19 08:05
家庭寬頻掉線後（或ip被ban）可通知我以便遠程重啟。

问一下，宽带已经断了是如何远程重启的？ ...

寬頻斷線-》我手機收到通知-〉給我家裡阿姨打電話，人肉重啟……

tedaz · 发表于 2022-4-19 11:10

summerq 发表于 2022-4-19 10:55
寬頻斷線-》我手機收到通知-〉給我家裡阿姨打電話，人肉重啟……

这个厉害了

kouqin · 发表于 2022-4-19 11:36

支持顶一下。

cipsauer · 发表于 2022-4-19 12:26

最厉害的不应该是2.5g上下对等吗

summerq · 发表于 2022-4-19 12:29

myway 发表于 2022-4-19 10:46
对于第二点，我在用GPS based NTP server ，也将面临天线拉不到有天空的地方，我也在了解是不是可以通过 ...

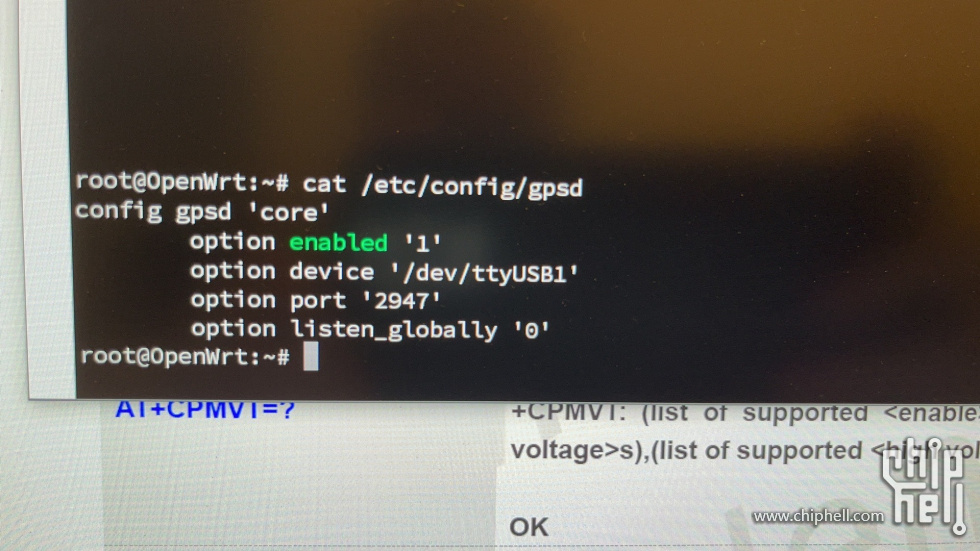

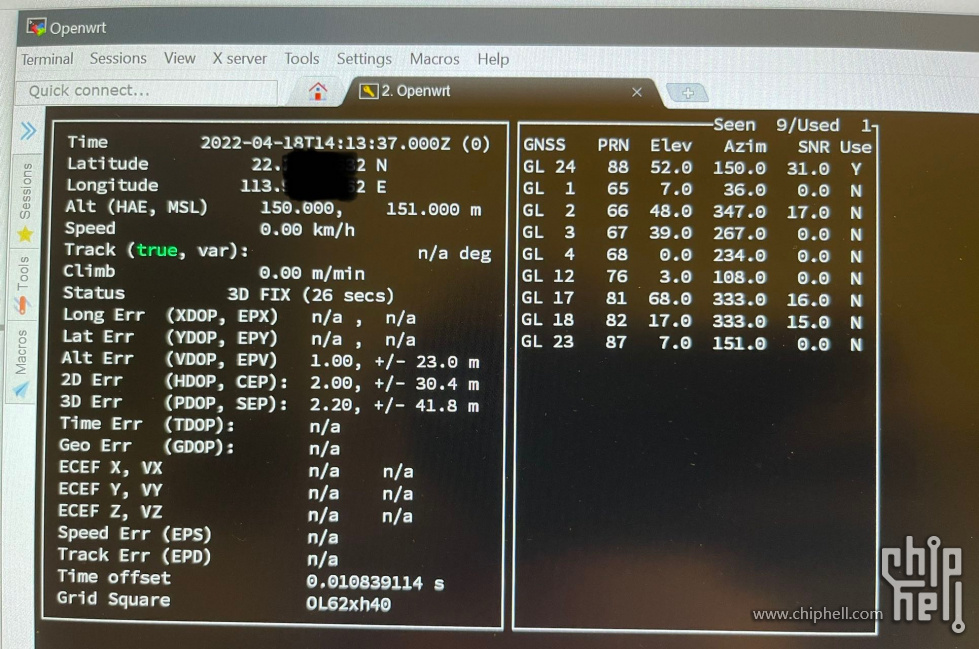

GPS配置如下圖。tnsr要命令行配置，很長。這部分我單獨發貼。

rx_78gp02a · 发表于 2022-4-19 12:51

Tnsr不支持pppoe，所以家用没戏。另外C3558这样羸弱的核心，跑tnsr单核就能干5Mpps，两个核心就可以实现万兆线速了。现阶段影响软路由性能的还是内核。

summerq · 发表于 2022-4-19 13:00

rx_78gp02a 发表于 2022-4-19 12:51
Tnsr不支持pppoe，所以家用没戏。另外C3558这样羸弱的核心，跑tnsr单核就能干5Mpps，两个核心就可以实现万 ...

關於tnsr，你說的十分正確。論壇裡也推薦萬兆應用使用單核。我家裡不需要pppoe，直接通過dhcp獲得公網ip，因此沒問題。

summerq · 发表于 2022-4-19 13:13

rx_78gp02a 发表于 2022-4-19 12:51
Tnsr不支持pppoe，所以家用没戏。另外C3558这样羸弱的核心，跑tnsr单核就能干5Mpps，两个核心就可以实现万 ...

C3558我有，跑不滿萬兆。因為只有4核心，系統用一個，datapanel管理一個，vpp只能鎖定2個core，跑10mpps。萬兆雙向要14.8mpps x2⋯⋯

myway · 发表于 2022-4-19 13:15

rx_78gp02a 发表于 2022-4-19 12:51
Tnsr不支持pppoe，所以家用没戏。另外C3558这样羸弱的核心，跑tnsr单核就能干5Mpps，两个核心就可以实现万 ...

对哦，我都忘记这个最重要的dependency了。。。
我想起来当时为啥放弃TNSR了，一个是全CLI配置，一个是PPPoE。。。

rx_78gp02a · 发表于 2022-4-19 13:40

summerq 发表于 2022-4-19 13:13
C3558我有，跑不滿萬兆。因為只有4核心，系統用一個，datapanel管理一個，vpp只能鎖定2個core，跑10mpps ...

是我记错了，不过能达到10Mpps已经很牛逼了，我试过N5105 ROS跑1Mpps消耗50% cpu

Oxyon · 发表于 2022-4-19 14:29

ESXI下面能正常驱动WWAN吗

summerq · 发表于 2022-4-19 17:15

Oxyon 发表于 2022-4-19 14:29
ESXI下面能正常驱动WWAN吗

USB直通openwrt就可以了
