12700K+Z690吹雪+XPG DDR5，芝奇MD2热浪机箱装机秀

晓°

废话前言：

去年芝奇 G.SKILL 开始涉足于机箱产品，先是推出了一款 ITX 机箱 Z5i，后又推出了一款 MATX 机箱 LT1，就外观设计方面，可见其还蛮具创新性的，那么接下来也就是最近刚上的这款 ATX 机箱 MD2 热浪了（由新晋机箱品牌 Geometric Future 几何未来代工生产），机箱正面不难看出其借鉴了自家新一代 TRIDENT Z5 幻锋戟内存的设计语言， SO....  依旧有着让人眼前一亮的外观设计，至于其它方面及装机的效果，Emmm....   这边给大家分享展示一下，仅供参考！



具体配置：

CPU：英特尔 I7 12700K
主板：华硕 ROG STRIX Z690-A GEMING WIFI D5 吹雪
内存：XPG 龙耀 LANCE RGB DDR5 16G×2 6000MHZ 白色款
存储：西数 SN850
显卡：影驰 RTX 3080 10GB 星曜 OC
散热：几何未来 小爱斯基摩 360  白色一体式水冷 / 几何未来 龙鳞2505W RGB 风扇
电源：华硕 ROG STRIX 雷鹰 850W 白色款
机箱：芝奇 MD2 热浪 动力白 ATX 机箱



选用芝奇这款机箱，更多还是被其正脸设计给吸引，效果也不浮夸，机身为常规的方正造型，整体算是简约而不简单吧，另采用了务实的紧凑中塔规格尺寸，适中的体积大小，也能确保主流硬件及散热的安装需求。





主板选用的是华硕 ROG STRIX Z690-A GEMING WIFI D5 吹雪，搭配 CPU12700K，主板外观设计就是为了搭配到白色主题的装机方案，定位于中高端用户玩家，规格用料各方面都可以满足到大部分玩家的使用需求，当然更多只是为了这身皮。



搭配散热器几何未来的小爱斯基摩 360  白色一体式水冷，不同于绝大部分同类产品，这款散热器的冷头外观采用的是极简风格设计，造型对应自家品牌元素，给到的 RGB 灯光设计比较的内脸，看着清爽大气且百搭吧，散热效能也还可以，基本满足绝大部分玩家使用需求。



得其身未得其心，搭配内存并不是芝奇的幻锋戟，而是 XPG 龙耀 LANCE RGB DDR5 白色款，也就为了搭个色，实际外观及灯光效果也还不错，为保证使用需求，选用的是高阶 6000HZ 16G×2 型号。



显卡选用的是影驰 RTX 3080 10GB 星曜 OC，基本保证使用需求，另也是为了搭个色，星曜透白的散热器，算得上是一张准白色显卡，bringbring 外观表面，且自带有 RGB 灯光，颜值外观也还不错。

整体装机效果展示：

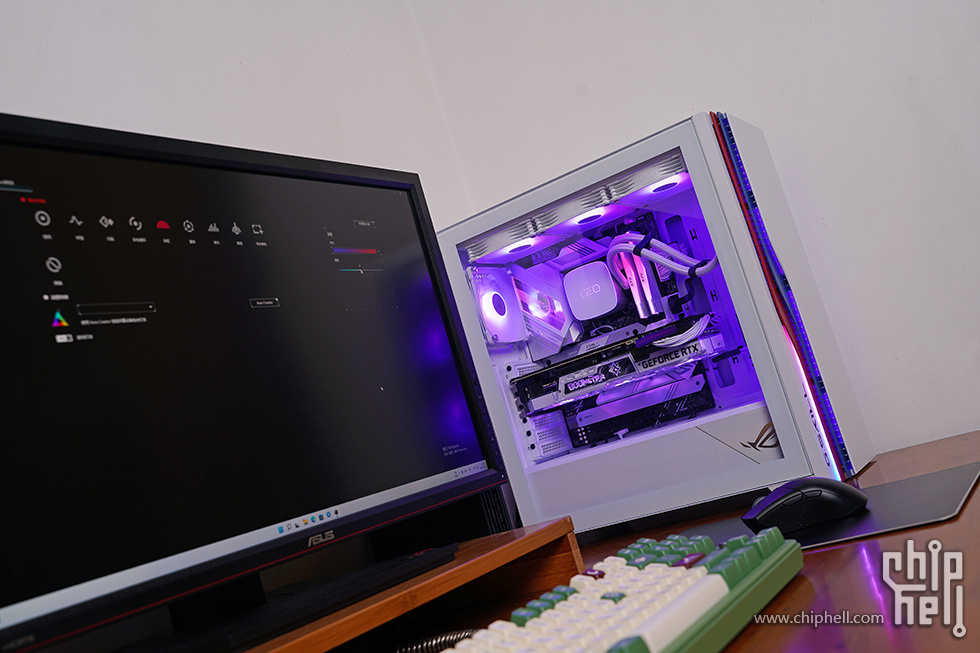

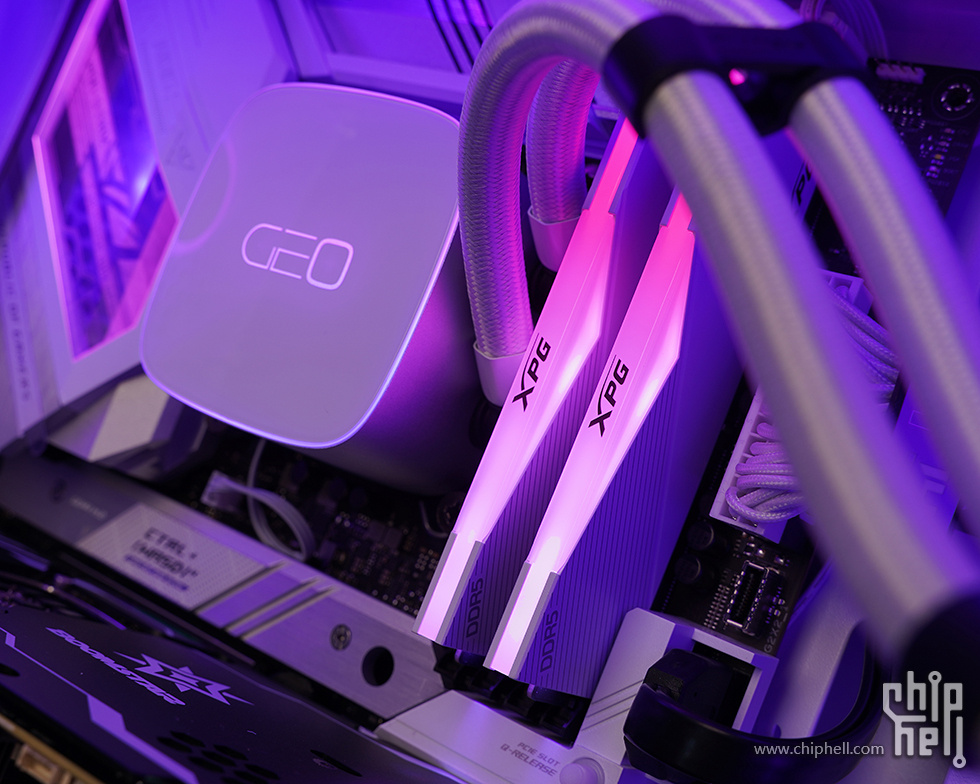

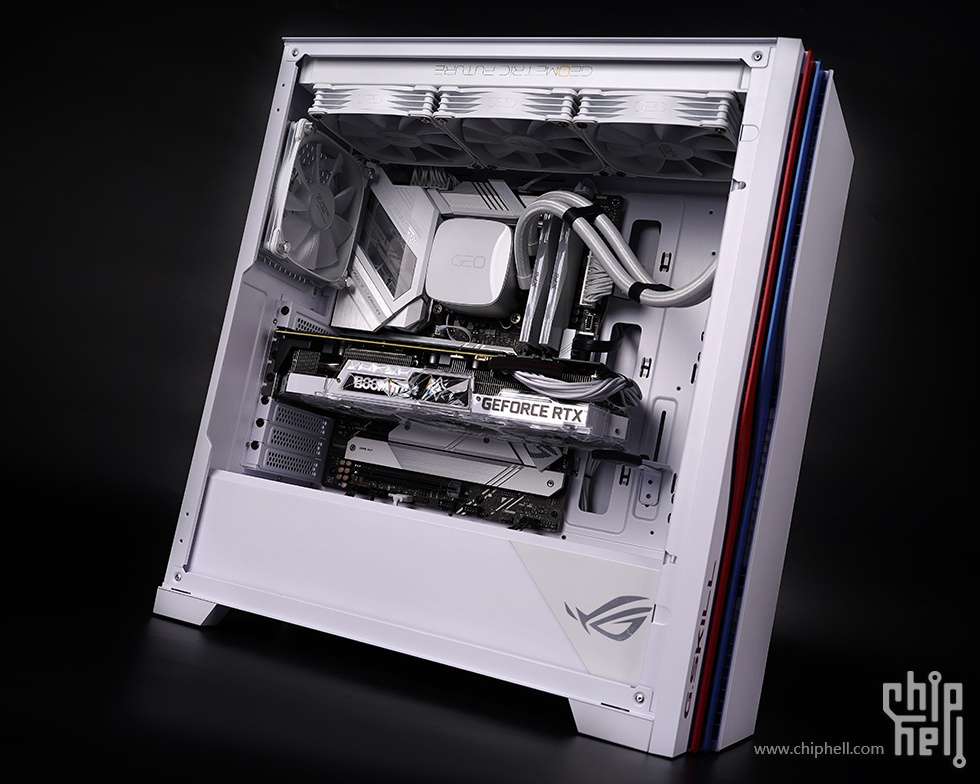

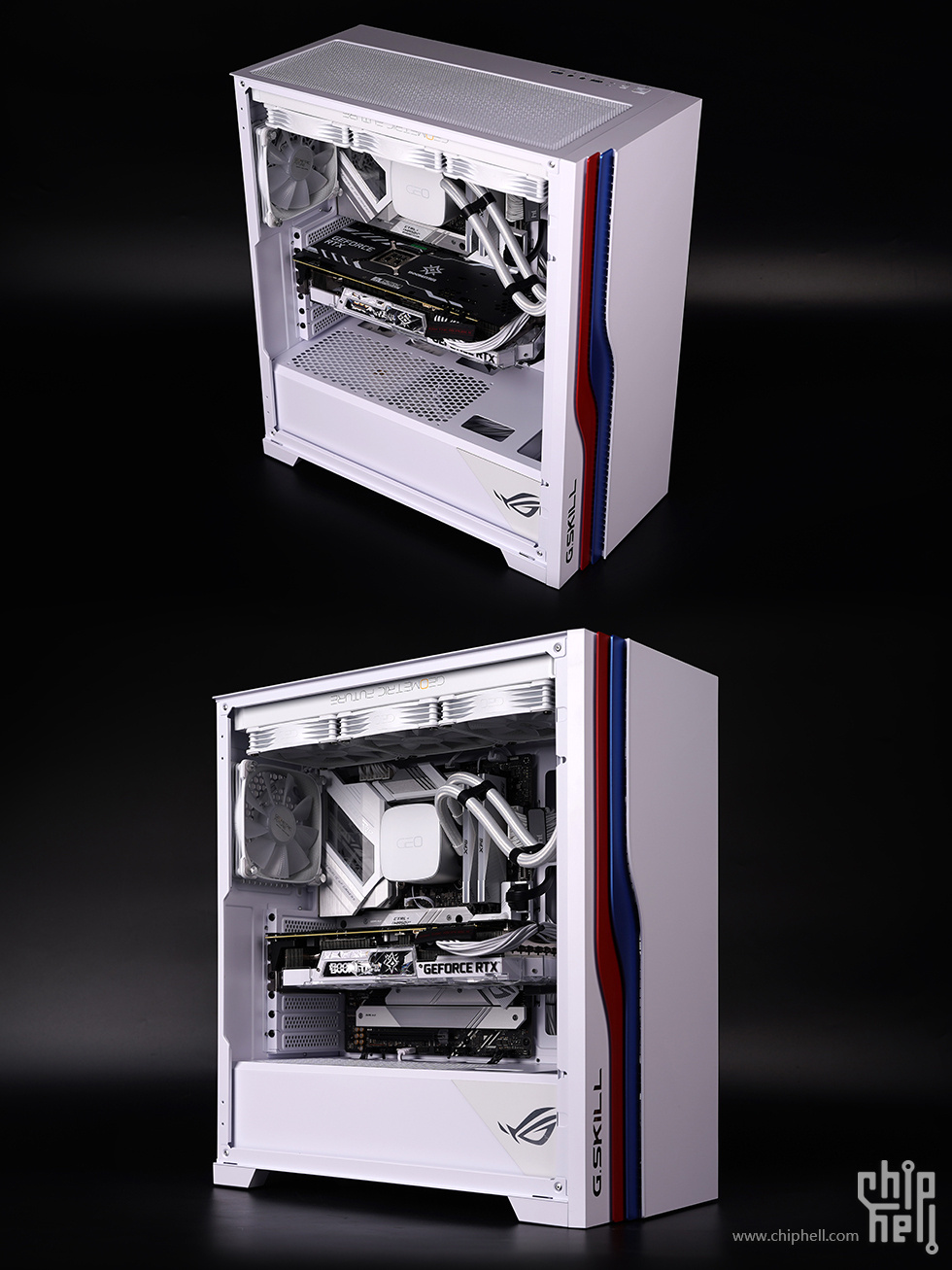

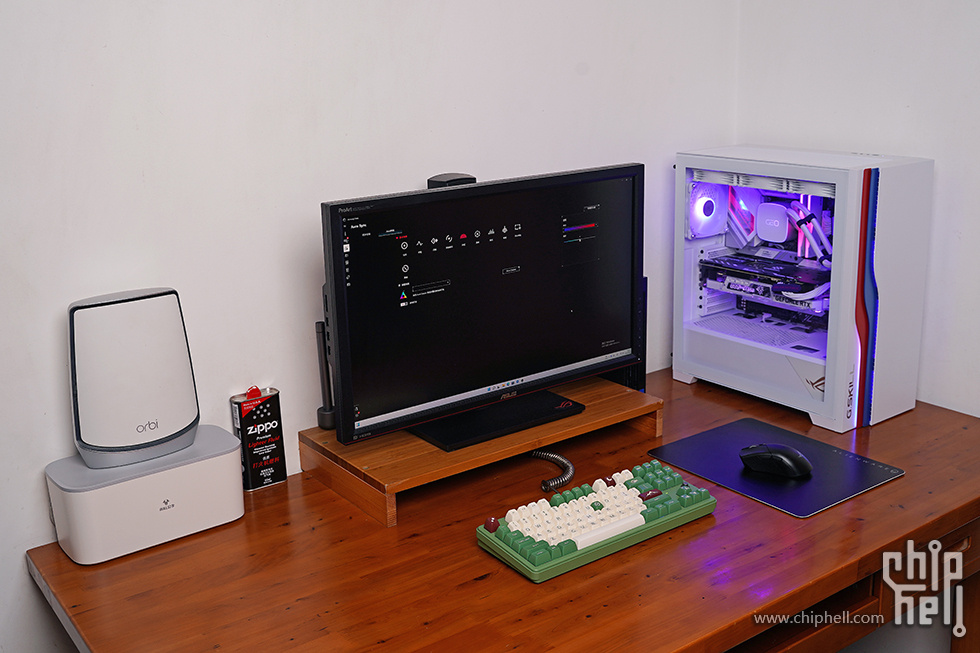

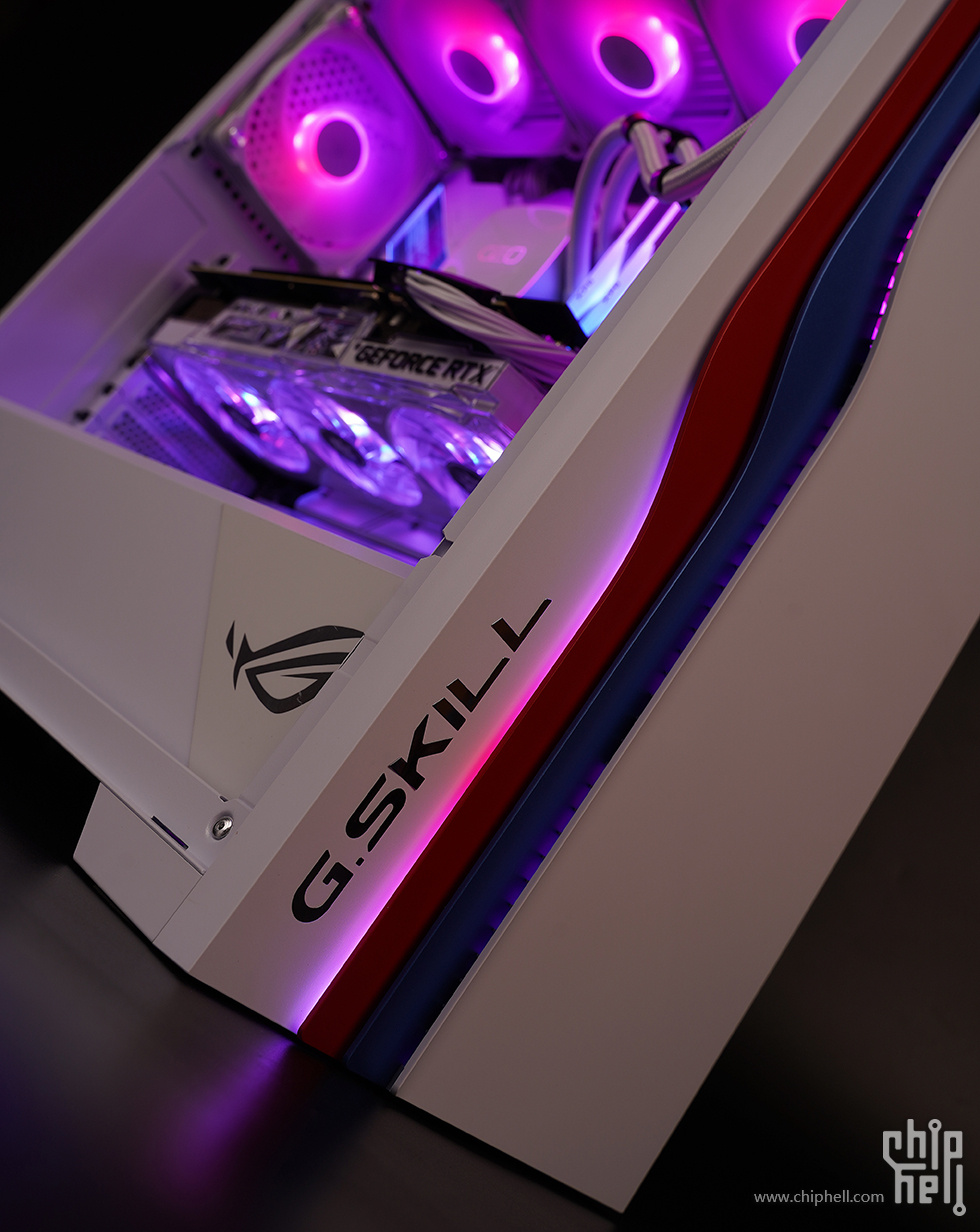

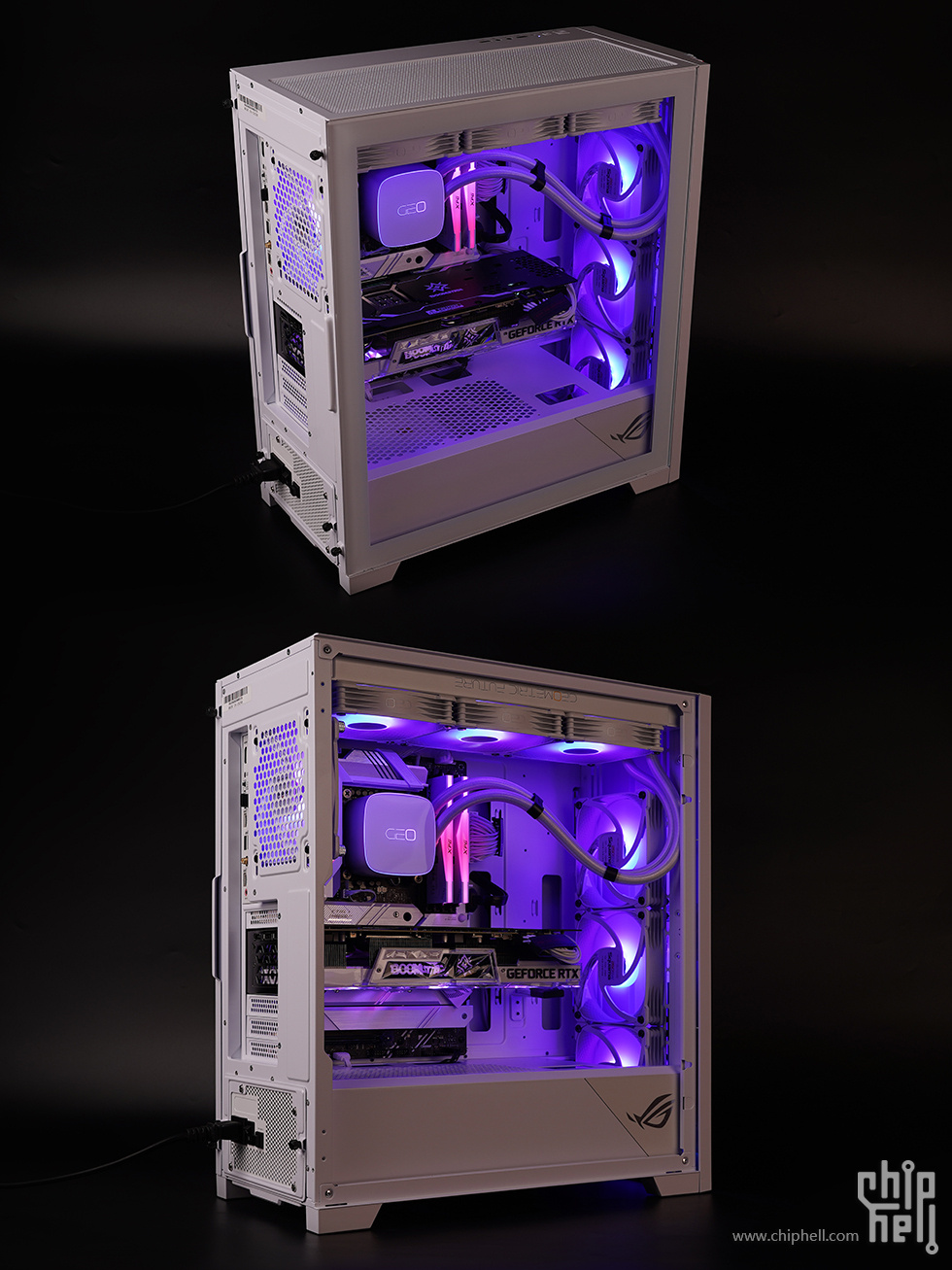

点亮！主机不同角度的外观展示。

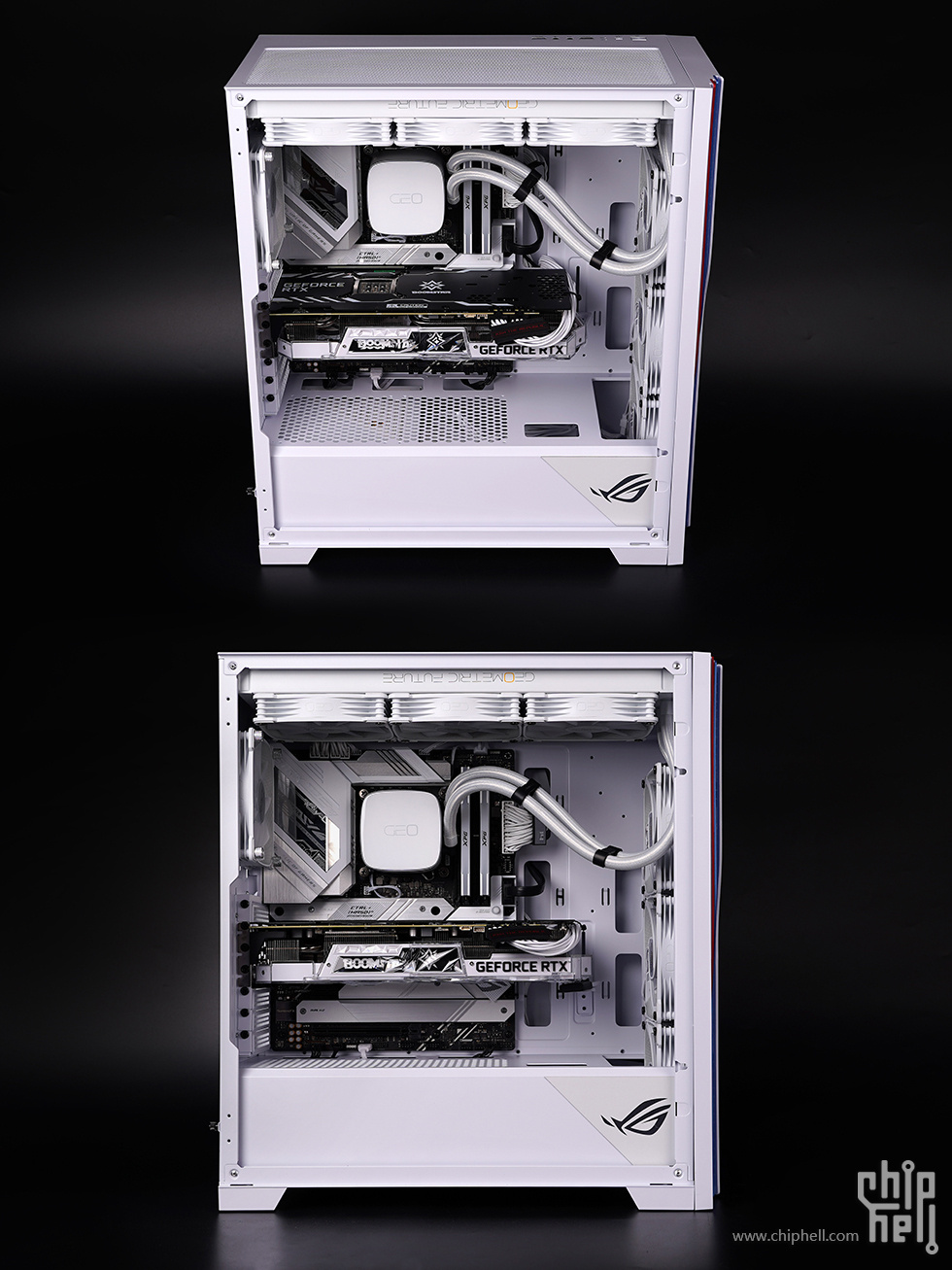

关机无灯！主机不同角度的外观展示。

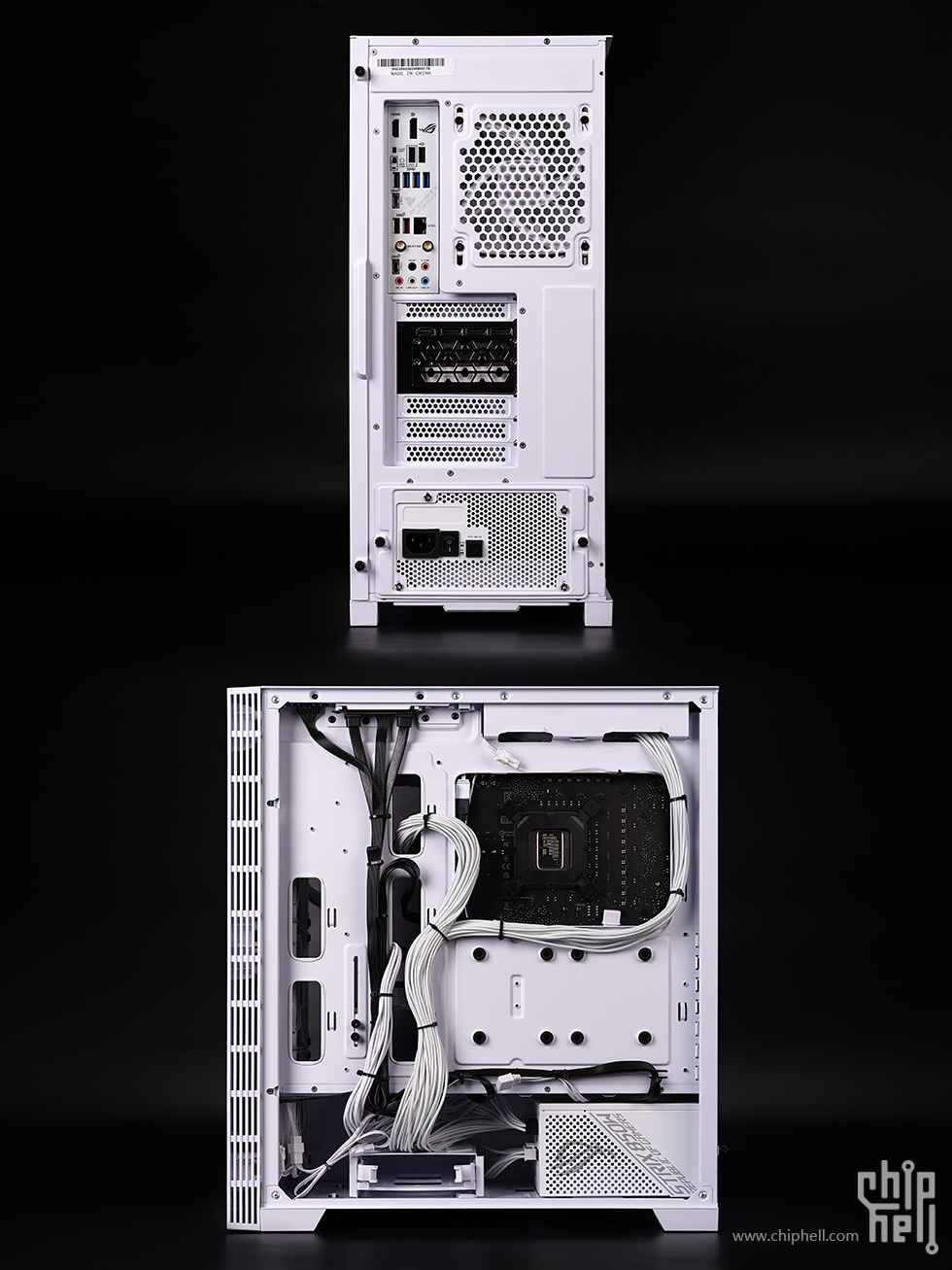

机箱菊花及背线效果展示，未使用定制线，因为ROG 白色雷鹰自带有包网模组线，虽说这种标配的线材都会比较的长，但对于 ATX 机箱来说，基本问题不大，大概梳理下，效果都还不错。

装机配件介绍：

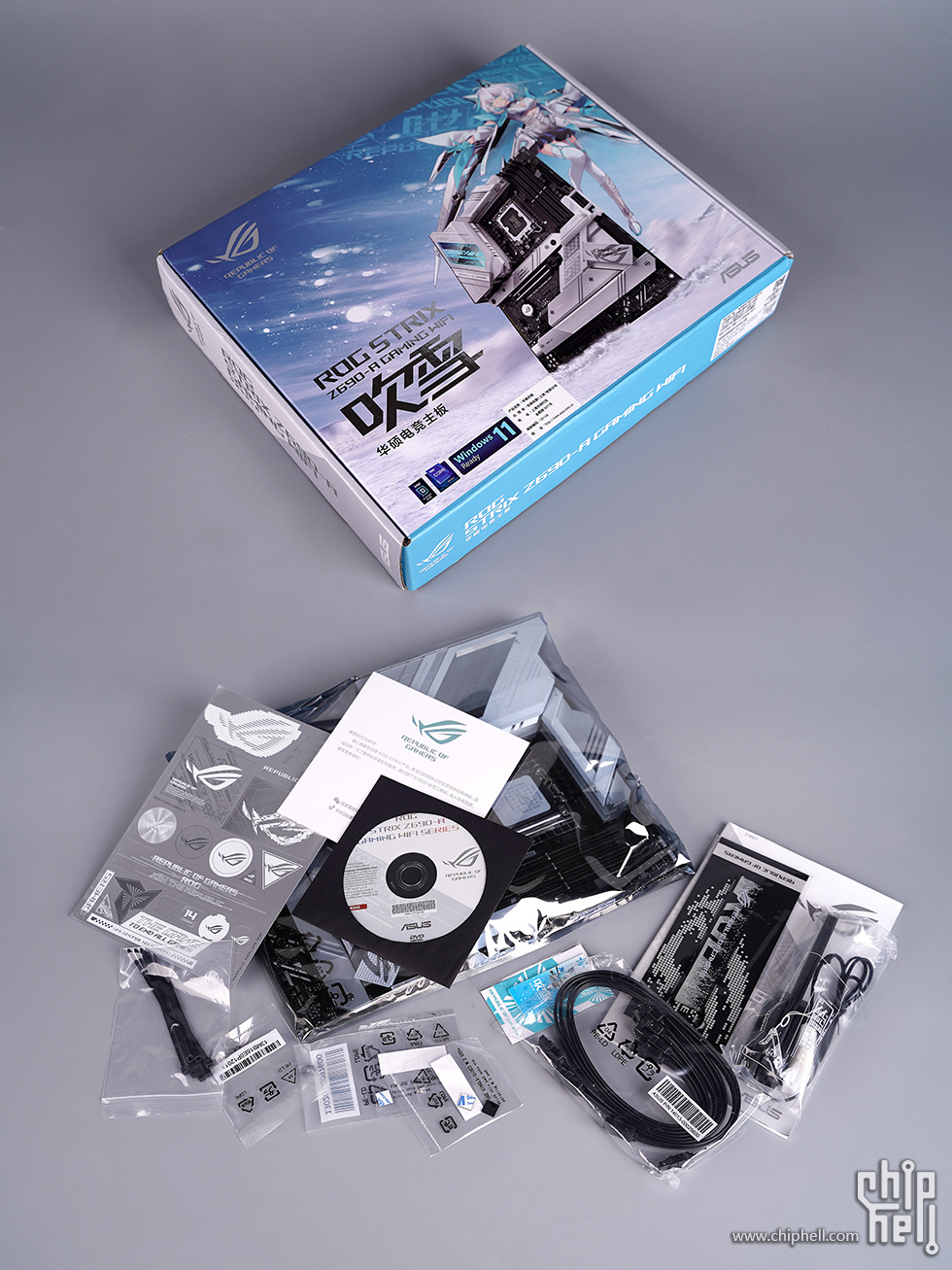

华硕 ROG STRIX Z690-A GEMING WIFI D5 吹雪 ，包装场景化图案设计，吹雪姬及主板本体示意，内附件有 ROG 信仰贴纸、ROG入会卡片、驱动光盘，吹雪姬魔术贴，钥匙扣、说明书、 WIFI 天线、SATA 线、M.2 固定螺丝及方块的垫片、黑色轧带等。

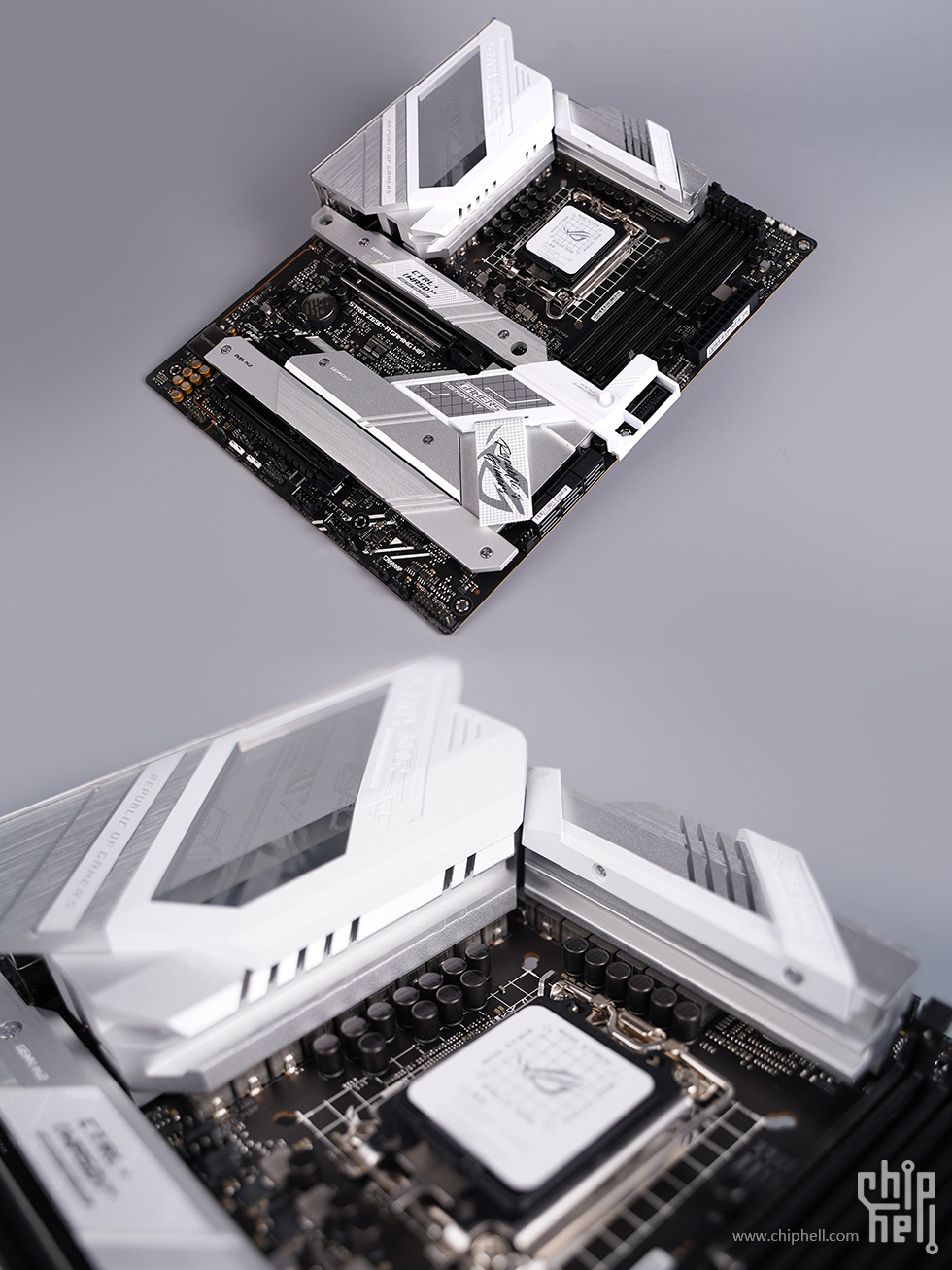

主板外观，标准的 ATX 版型规格，黑色 PCB，银白色散热马甲，机甲风格的斜面切割样式，外观颜值相当的不错，定位于中高端用户玩家，14+2+1 相供电设计，基本可以满足到大部分玩家的使用需求。



对应双 8PIN CPU 供电接口，可为 12 代 CPU 超频提供充足的电流输出保障，四条 D5 内存卡槽（另有 D4 版本可选），单条支持 32GB，最大可以支持到 128G 的容量，支持 6400MHZ+ OC 频率，上沿 5V/12V RGB 接口，24PIN供电接口旁，Type-C USB 3.2 GEN2×2 20GB 及 USB 3.2 GEN1 扩展机箱 I/O 接口。



I/O 马甲挡板一体式设计，白色样式，接口从左到右，DP 及 HDMI 视频接口、CMOS 复位按钮、BIOS FLASHBACK  更新按钮、两个 USB 2.0 GEN1 接口、四个 USB 3.2 GEN1 接口、20GB Type-C 接口、两个红色 10GB USB 3.2 GEN2 Type-A 接口、Wi-Fi 6E 蓝牙天线接口、10GB Type-C 接口、音频接口。



PCIe 扩展方面，第一条 PCIe 5.0 ×16 金属加固卡槽（ 由 CPU 提供 ），另两条 PCIe 3.0 ×4 及 PCIe 3.0 ×16 插槽（ 则芯片组提供 ）。

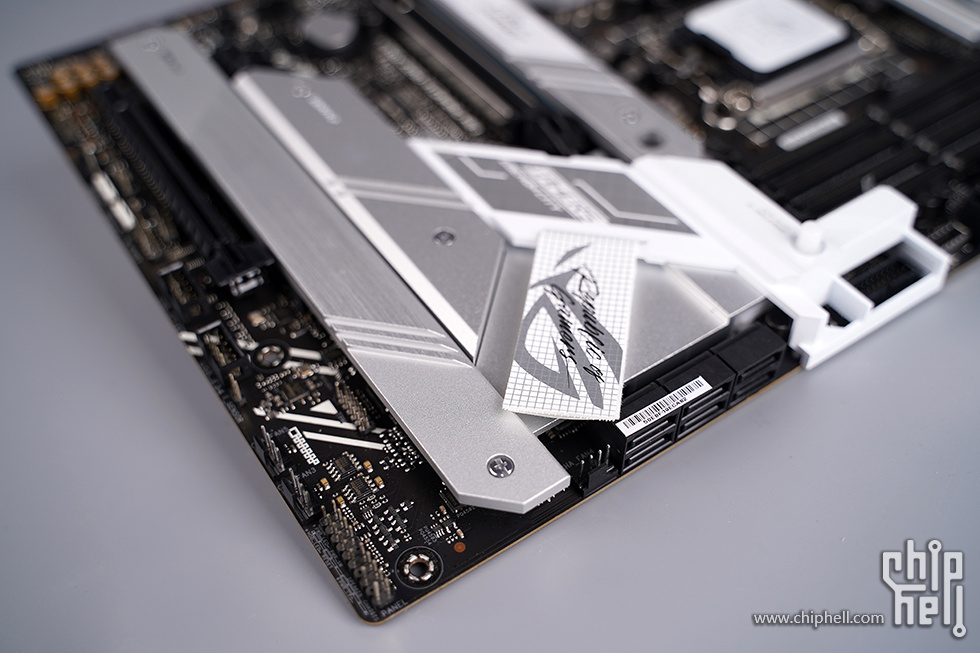

4 个 M.2 存储接口，分布于 PCIe 卡槽之间，均覆盖有金属马甲散热，PCIe 4.0 ×4 接口，其中 M.2_1 为 CPU 直连，其它 3 个 M.2 则由芯片组提供。



其它存储接口则是 6 个 SATA 6GB 硬盘接口。

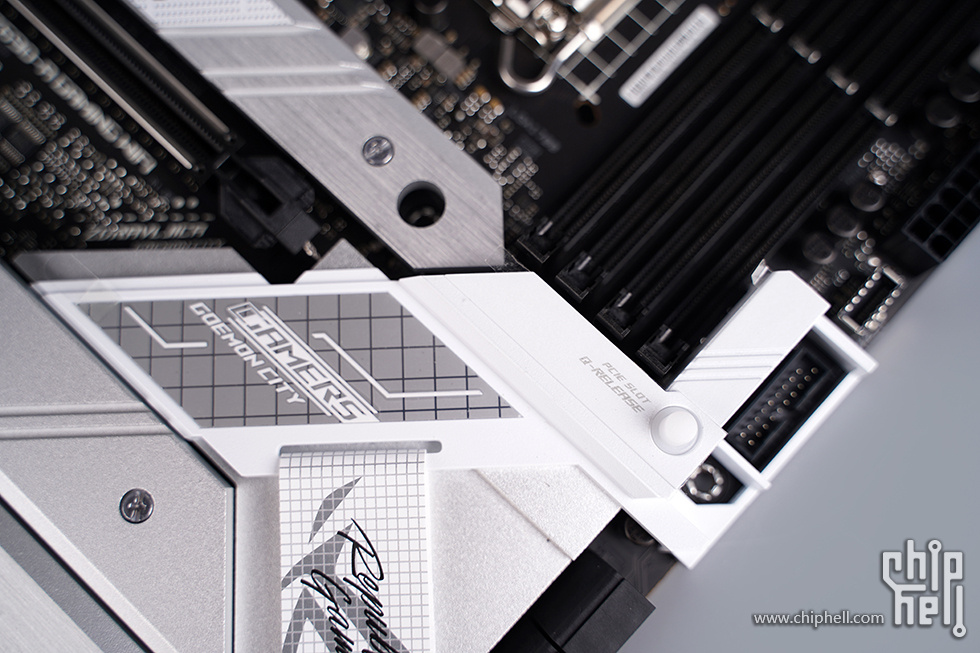

另值得一提得就是这代 ATX 主板新增的 Q-Release 便捷拆装显卡按钮，给到方便快捷的显卡拆装体验，真心希望各家主板厂商也赶紧跟上学习下。

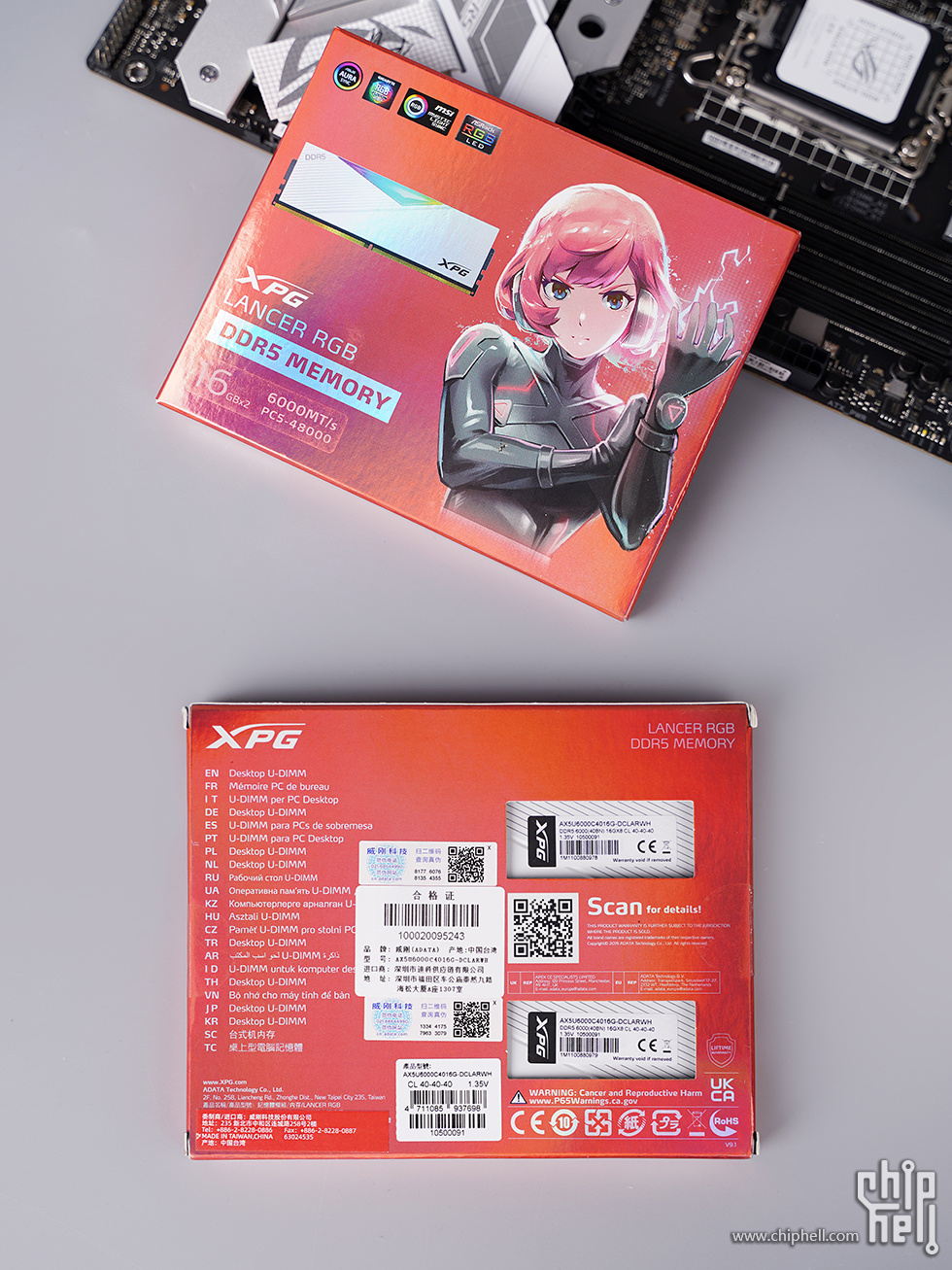

搭配内存选用的是 XPG 龙耀 LANCE RGB DDR5 16G×2 6000MHZ 白色款，红色包装，正面印刷有内存本体及二次元卡通人物，规格型号及四大主板厂商的灯光标识，背面各语言的产品名称，贴标信息等，对应内存贴标位置带有两开窗，可以清楚的看到内存的规格信息。



里头内存本体塑料封装包裹保护。

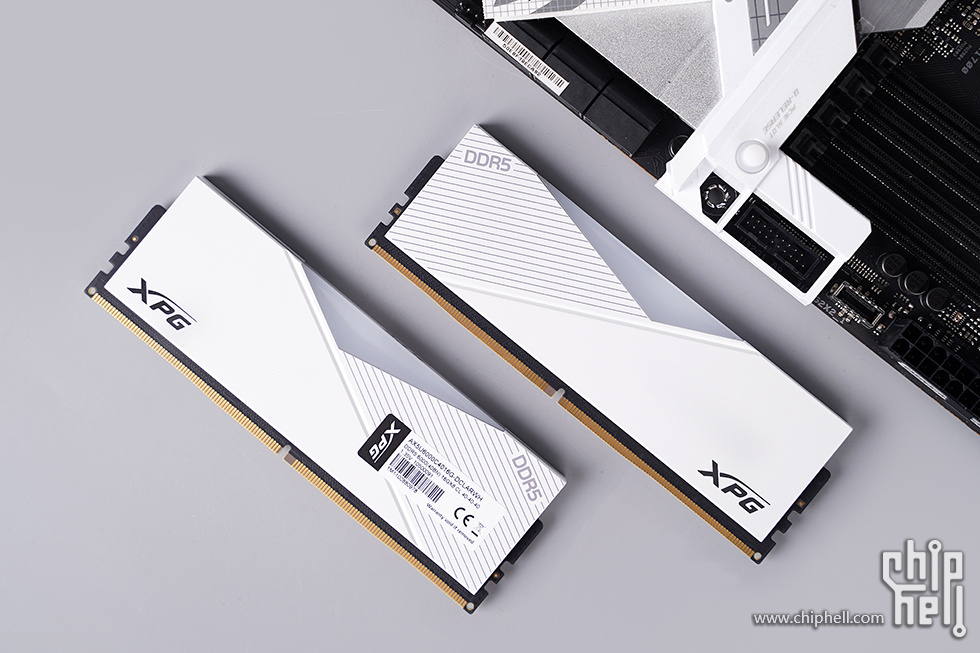

内存本体，搭配白色的散热马甲，由 1:1 单面厚度 1.95mm 的合金材质打造，外观简约又不失设计感，辅助斜纹线条修饰，DDR5 及 XPG 点缀，内侧附规格贴标。



顶部 1:1 大小的导光条，居中 XPG LOGO 点缀，RGB 支持各大主板厂商的灯效控制芯片，同步软件控制灯效模式。



搭配白色机箱，显卡选用影驰 RTX 3080 10GB 星曜 OC，外观采用的是白色材质，表面是覆盖式的透明亚克力罩，支持玩家拆卸对内部白色部分进行个性 DIY 涂鸦喷射，三风扇规模，尺寸均为 90mm，搭配采用的是 11 片经过空气动力学测试的三折静霜扇叶，官称具备更好的散热及静音效果，且风扇是带有 RGB 灯光的，支持自家灯控软件，亦可通过连接线同步到各大主板厂商。



侧面居中位置带有星曜的 LOGO 及名称装饰，一侧则是 NV 强制 GEFORCE RTX，双 8PIN 的供电接口，外层套有金属加固，易于长久拔插，供电接口旁边有 RGB 接口（可连接到各大主板厂商的 12V RGB 接口，实现灯光上的同步），还有一个供电 PWM 的固件刷写接口，PCI挡板位置，带有强化安装的小型金属压铸件，用加固显卡的安装，确保显卡安装后可以横平安稳！不易下垂！

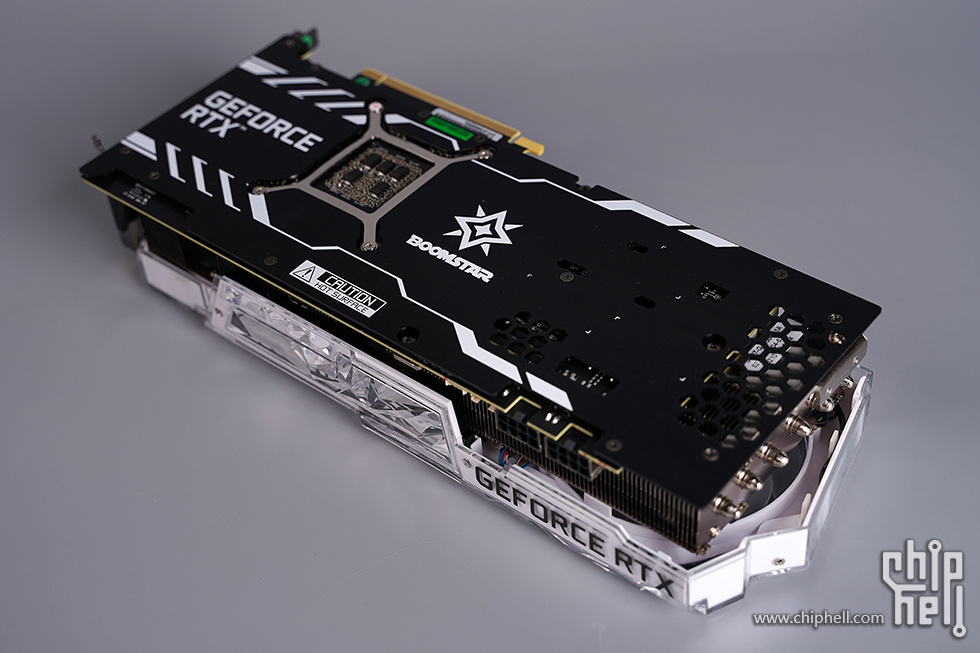

背板整体为黑色外观，表面带有白色的图腾及 LOGO 修饰，尾部为大面积开孔设计，利于空气的穿透散热片，用贯穿式风道设计，增强散热效果。



散热模块则采用 6 根 6mm 复合热管，整体镀镍处理，回流焊接工艺，对应给到的接口则和公版一致，分别为 3 个 DP 1.4 接口及一个 HDMI 2.1 接口。



搭配白色机箱，华硕 ROG STRIX 雷鹰 850W 白色款，包装尽显奢华，银白色设计，带有电源图案展示，型号及败家眼烫银处理，里头电源本体及模组线带有白色无纺布包裹，附件包含有模组线、电源连接线、走线用的扎带及魔术贴、固定螺丝、各种个性信仰贴标以及相关说明书保修手册，另有一张联合 cablemod 定制线材的优惠码。

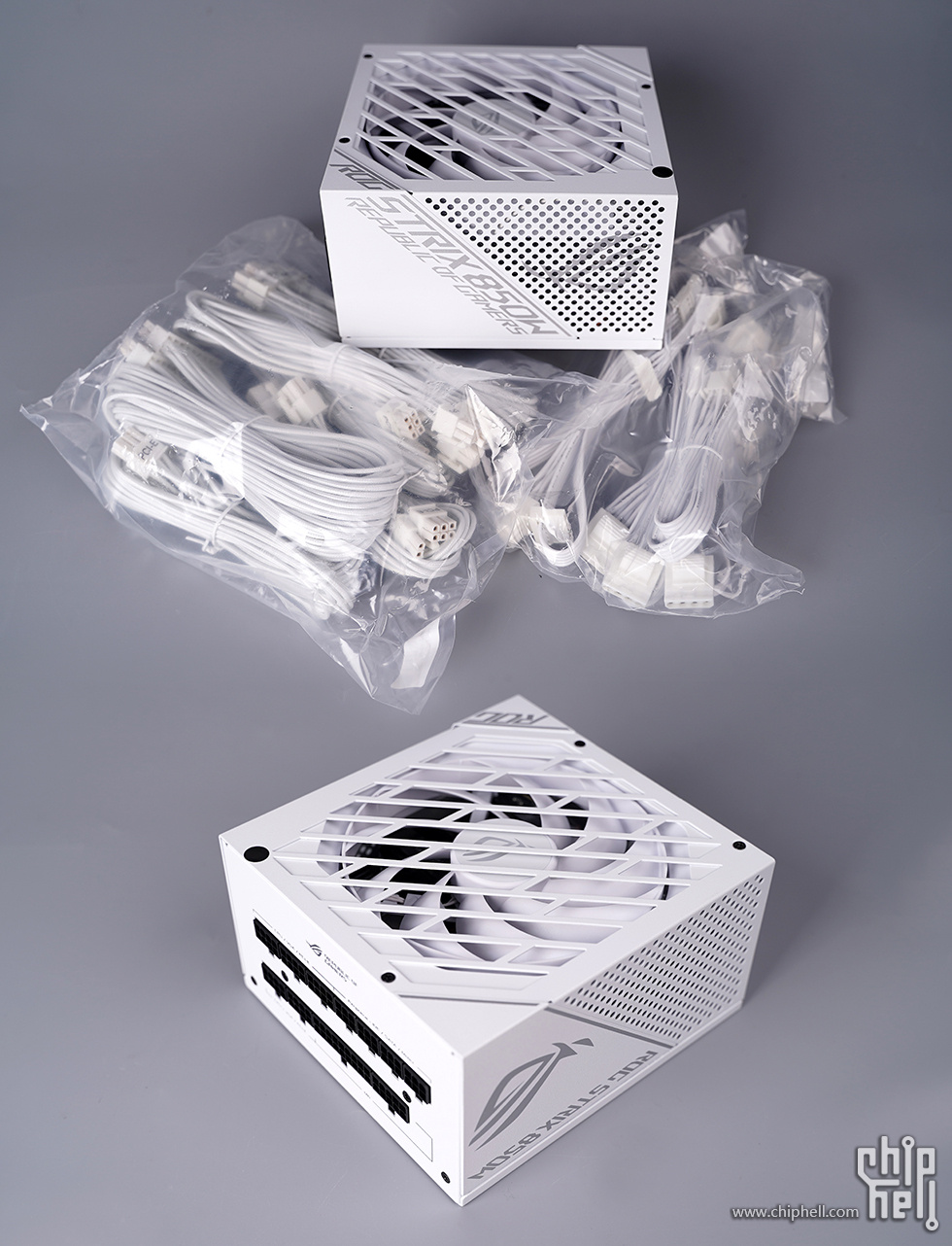

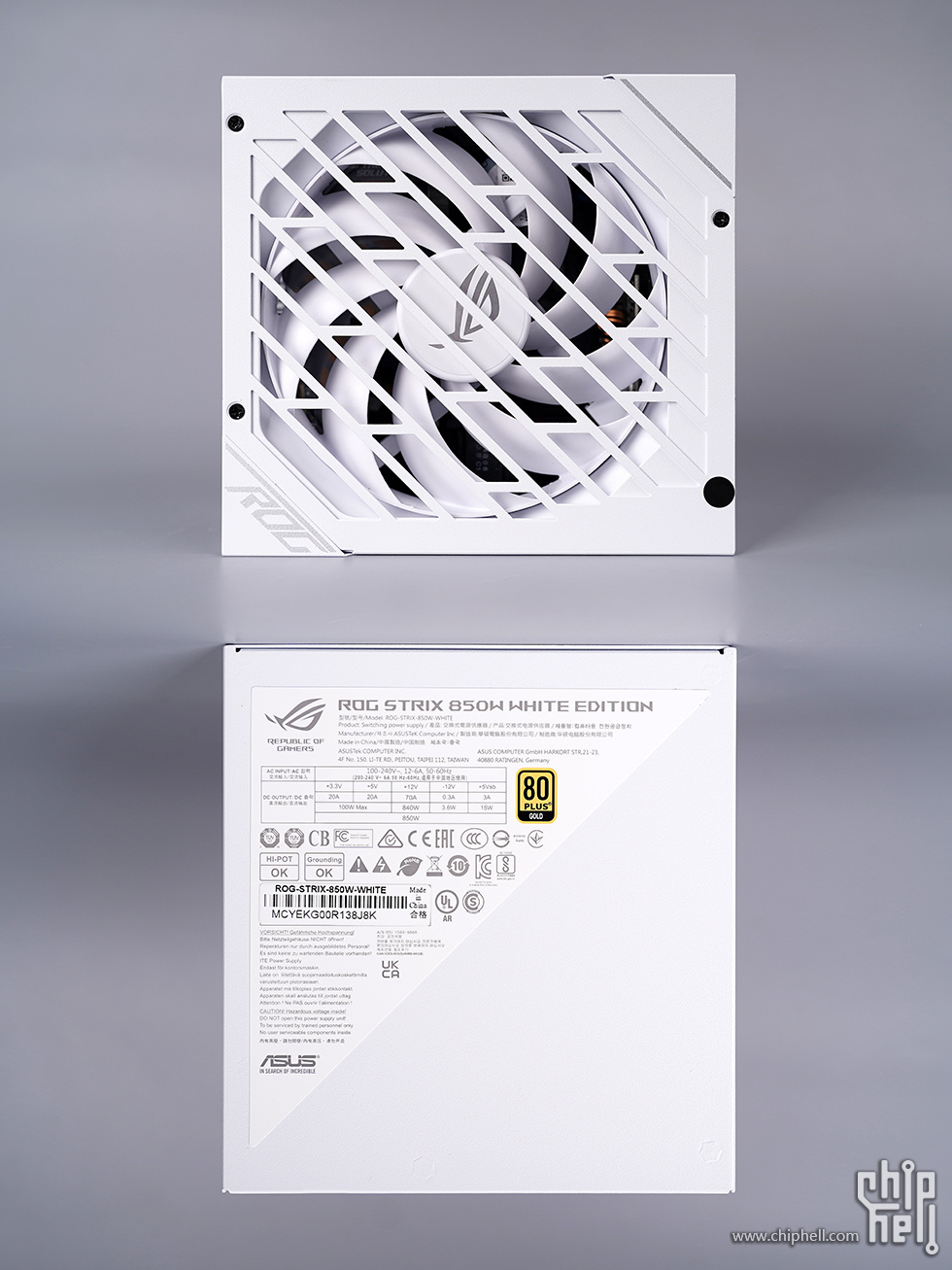

电源采用 14CM 的短机身设计，具体尺寸为 140 × 150 × 86mm ( L x W x H )，短小的身材可以更好的兼容机箱，提升走线体验，对应搭配白色的模组线，且接头部分也一并做成了白色，美观及质感都比较有保证，基本可以不要考虑后做定制线。



散热风扇采用的是 AXIAL-TECH 双滚珠轴流风扇，有着不错的风压及防尘表现，另可通过物理开关切换低负载停转，从而实现零噪音的使用体验，海韵代工出品，采用全日系电容用料，搭配 ROG 定制散热模组，可有效降低电源工作温度，延长使用寿命，贴标部分，通过 80PLUS 金牌的标准认证，实际最高效率达到了 92%，+5V 和 +3.3V 输出电流 20A，合计输出 100W，+12 V输出电流 70A，合计 840W 等。



模组方面均配文字的区域示意，其中 PCIE 和 CPU供接口是通用的共计 5 组，通用使用起来会比较的方便，SATA 及 MOLEX 则为 4 组，而 24PIN 则为合二为一的两组，机身尾部，搭配风扇停转模式 HYBRID MODE 切换按钮，默认按压为正常运行，松开则可以实现 70% 负载下风扇停转运行。



尾部预留有铭牌位，提供给到了三款ROG的贴标，让玩家自行选择贴上去，另外电源侧面位置上，还搭配有3块磁贴，一个败家之眼和两片多语言图腾，对应到侧面的各个区域，同样可根据自己喜好进行粘贴。



搭配散热器几何未来的小爱斯基摩 360  白色一体式水冷，包装设计简约风格，幻彩霓虹 RGB 打底，正面产品渲染图示意，标注型号名称，右上角品牌名称，底部四大主板厂商的灯光标识及自家灯光标识（因为自带 RGB 控制器），背面则是各种的规格参数。



里头产品为喜闻乐见的环保纸浆塑形纸盒，本体附件带套区分包裹保护，扣具支持 AMD4 及 INTEL 平台（ 支持 1700 平台），另给到有信越 7868 散热硅脂及 RGB 控制器。

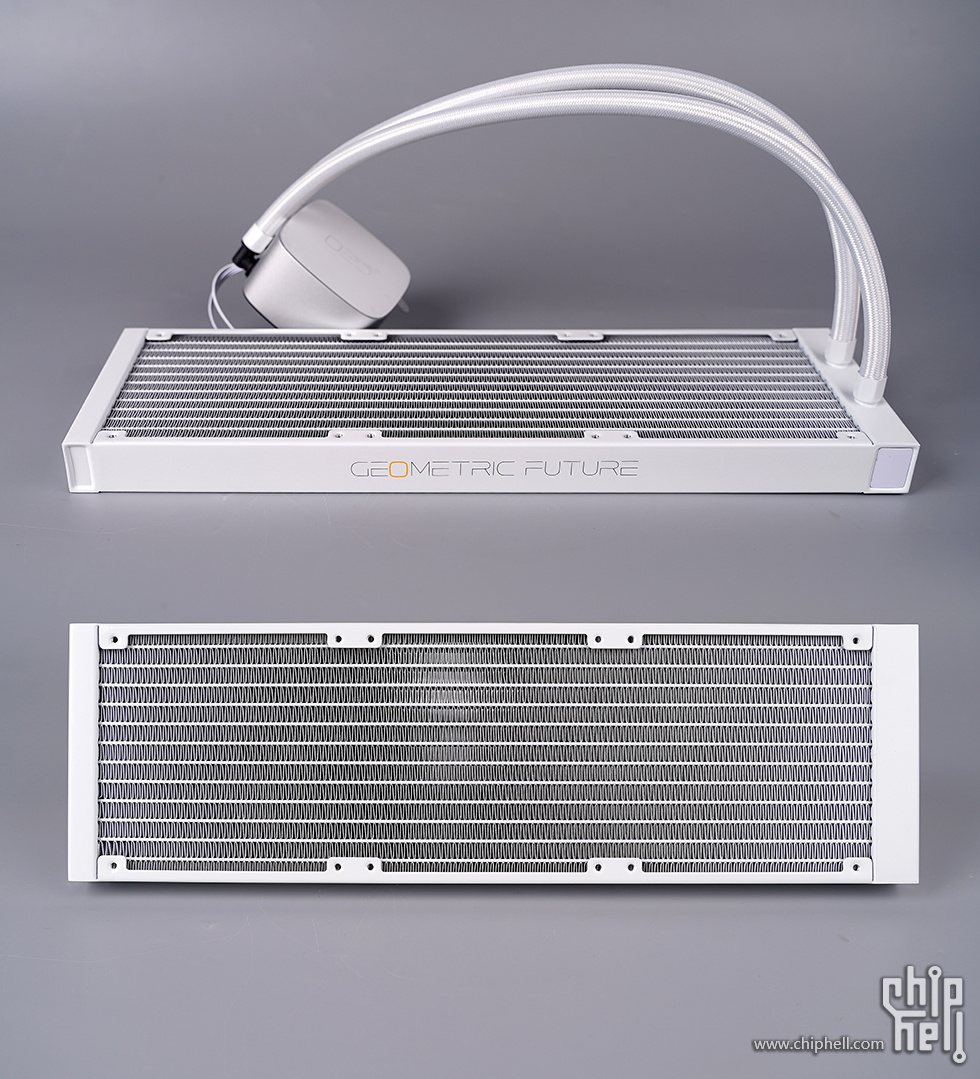

本体采用白色外观设计（另有黑色可选），冷排两侧 Geometric Future 文字 LOGO 点缀， 冷排尺寸为 397mm × 120mm × 27mm，目测有 14 条的水道，做工还不错，漆面平整，鳍片整齐划一，水管长度官标 450mm，采用的是银白色的尼龙编织网橡胶套管。

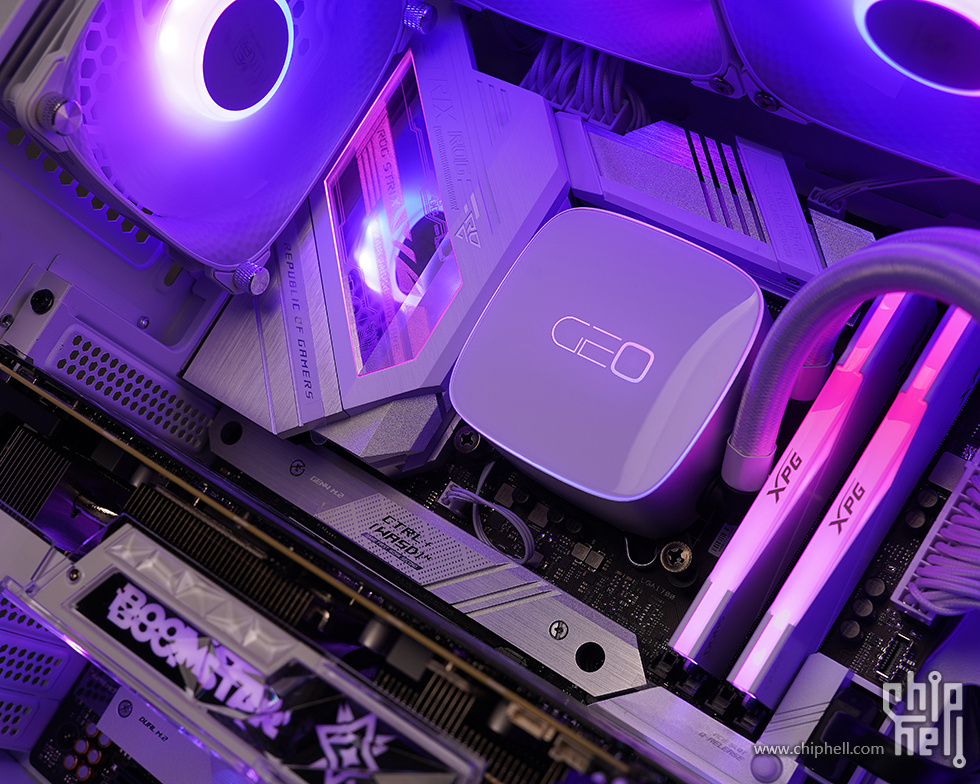

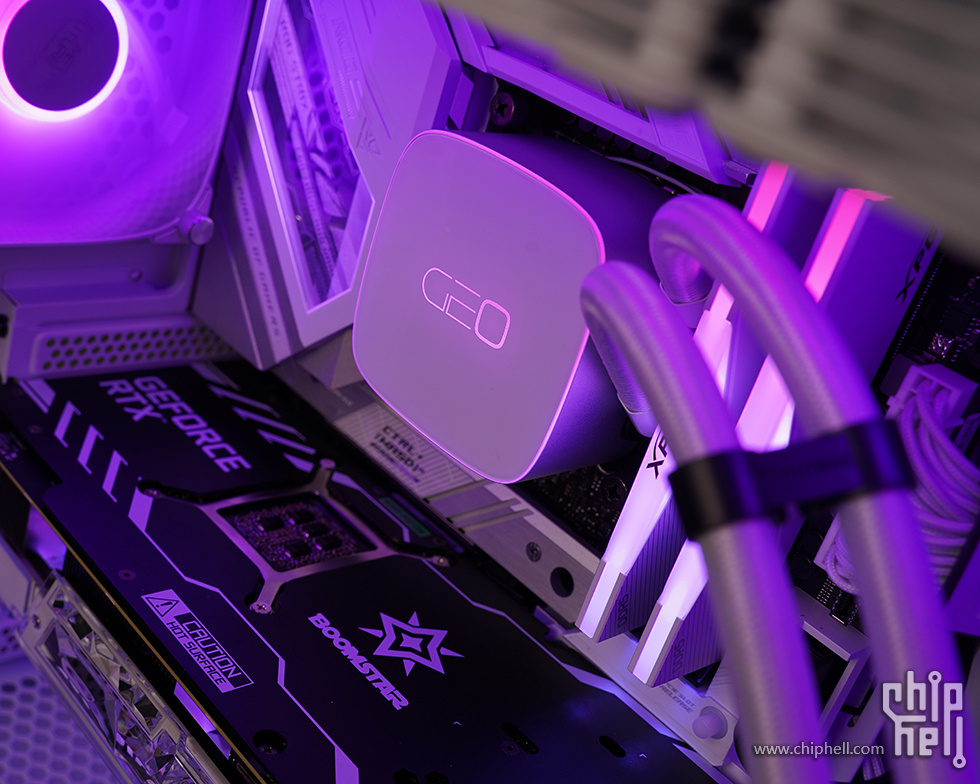

冷头外观采用的是极简风格设计，顶部高光镜面处理，四周金属包裹，造型对应自家品牌元素，外圈线条及居中 CEO LOGO 带有 RGB 灯光修饰，采用大尺寸铜底接触面，内置水泵采用了陶瓷轴承，具有寿命长、噪声低的特点，其最高转速为 2800RPM ，噪声小于 30dB(A)。

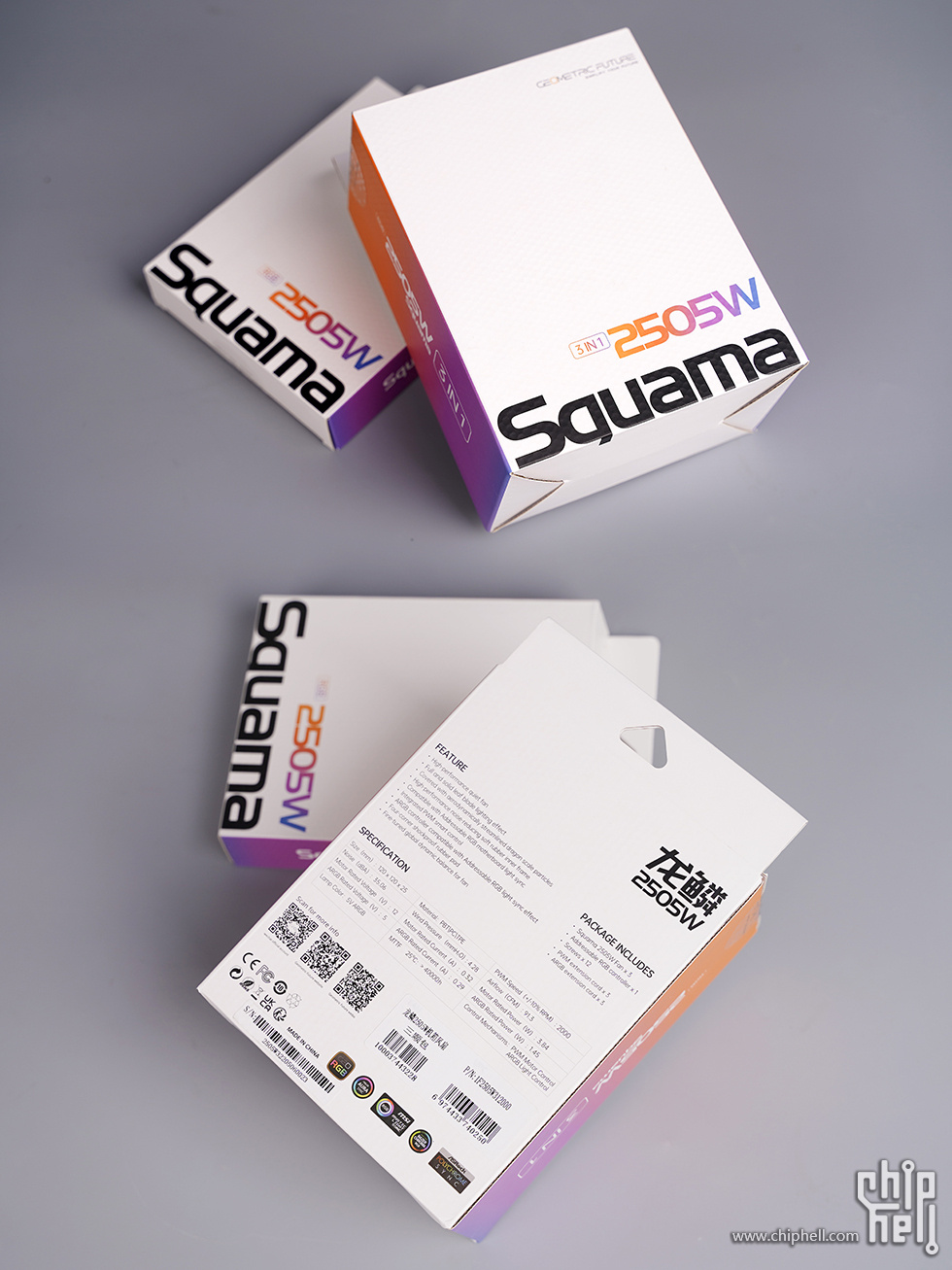

搭配 Squama 龙鳞 2505W（另有黑色版 2505B，黄色版 2505Y）ARGB 散热风扇，有着非常不一样的外观设计，内壁布满了鳞片状的纹理，管宣应用了空气动力学的龙鳞原理，名字也就是这么来的，另四角均带有减震垫设计，连接线材为双接头设计，易于串联走线。



机箱额外搭配同款填满，风扇具体的规格参数，最高转速 2000RPM 左右、最高风量 91.3CFM 左右、风压 4.28mmH20、噪音值 ≤35.06dB(A) 等，另风扇出厂均做了动平衡调校处理，利于提升稳定性及使用寿命。

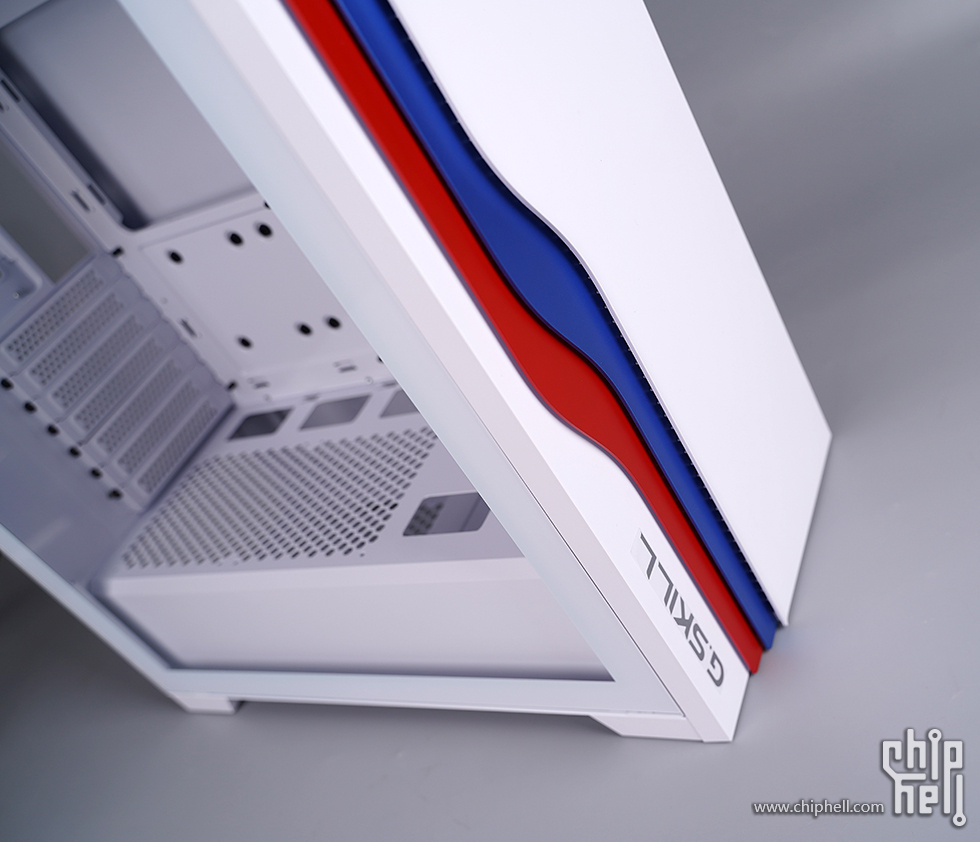

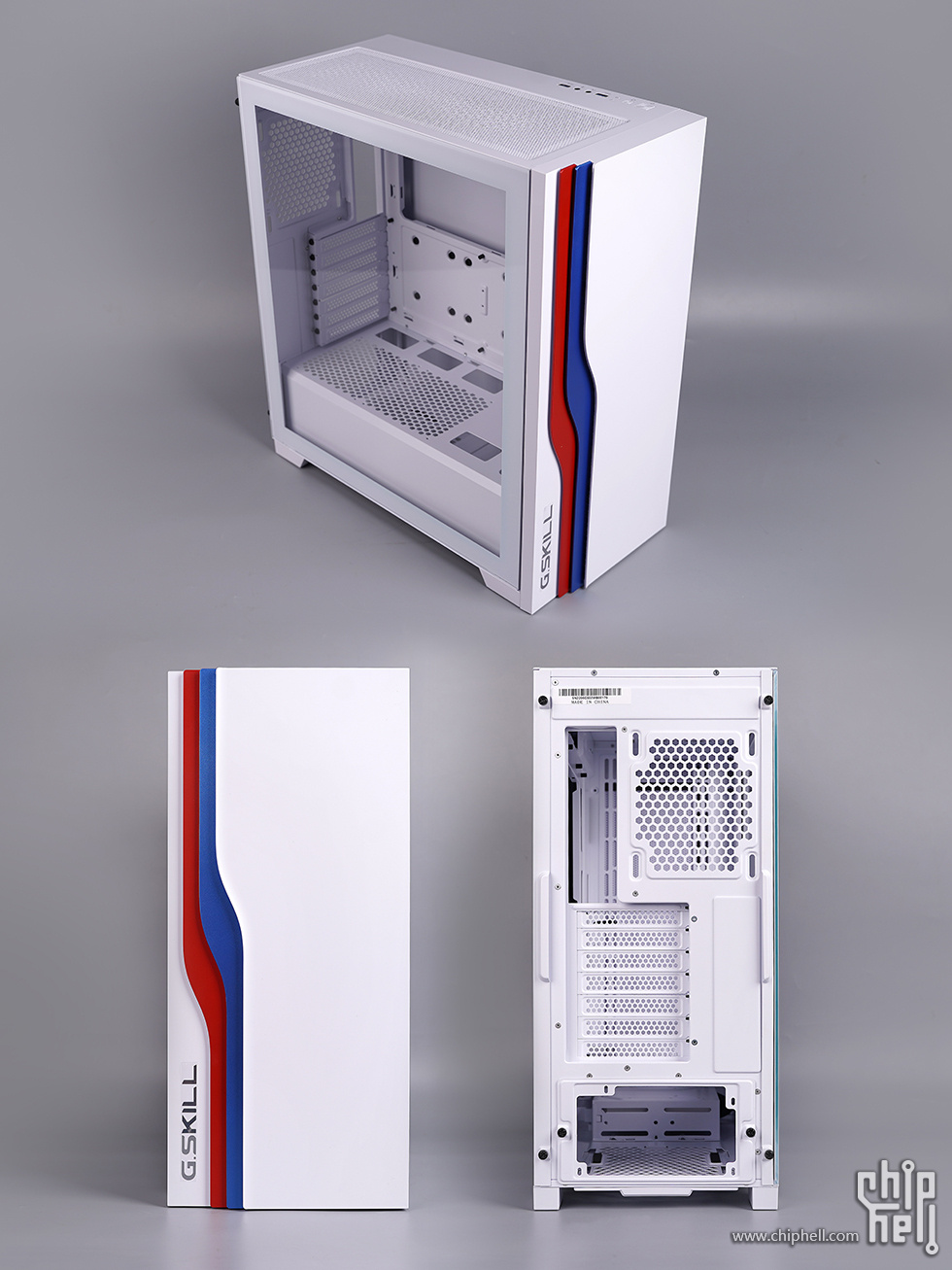

最后看看机箱，芝奇 MD2 热浪 动力白 ATX 机箱，采用紧凑中塔规格尺寸设计，单面玻璃侧透，下置电源安装结构，全段式 7 个 PCI 挡板安装位，尾部支持安装 12cm 风扇排风，具体尺寸为 447mm × 220mm × 491mm，机箱外观借鉴了自家新一代 TRIDENT Z5 幻锋戟内存的设计语言，采用了红蓝配色的波浪面叠层样式，给到不错的视觉效果，机身则为常规的方正造型，算是简约而不简单吧。





正面左下角 G.SKILL LOGO 金属贴示意其身份，另除这款红白蓝配色外，还有三款不同颜色组合可选，前置采用卡扣式固定，可以轻松拆卸与安装，内置风扇支架，标配白色的磁吸防尘网，支持安装风扇 12cm/14cm×3 或 240/280/360mm 冷排。



面板一侧开孔进风，另值得一提也就里头下沿隐藏有 ARGB 灯带设计，支持主板灯光同步，采用弹簧触点的连接方式，也便于前置面板开合。



顶部同样标配有磁吸防尘网，位置上的支架，支持安装风扇 12cm×3 /14cm×2 或 240/280/360mm 冷排。



顶部右侧 I/O 接口，从下到上分别为，电源开关键、重启键、USB 3.0 Type-A x 2、音频输出输入接口，没有 Type-C 接口有点拉。

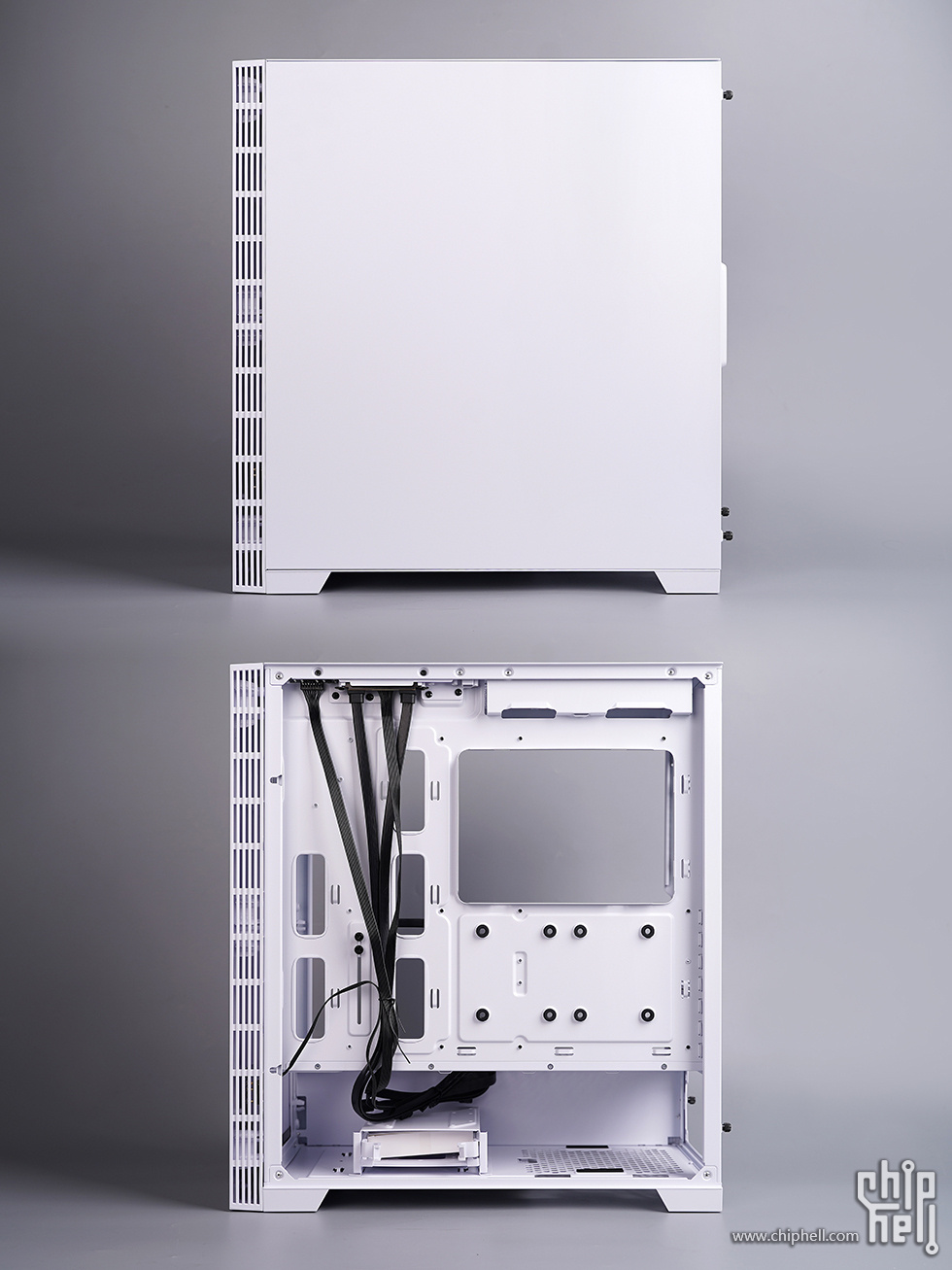

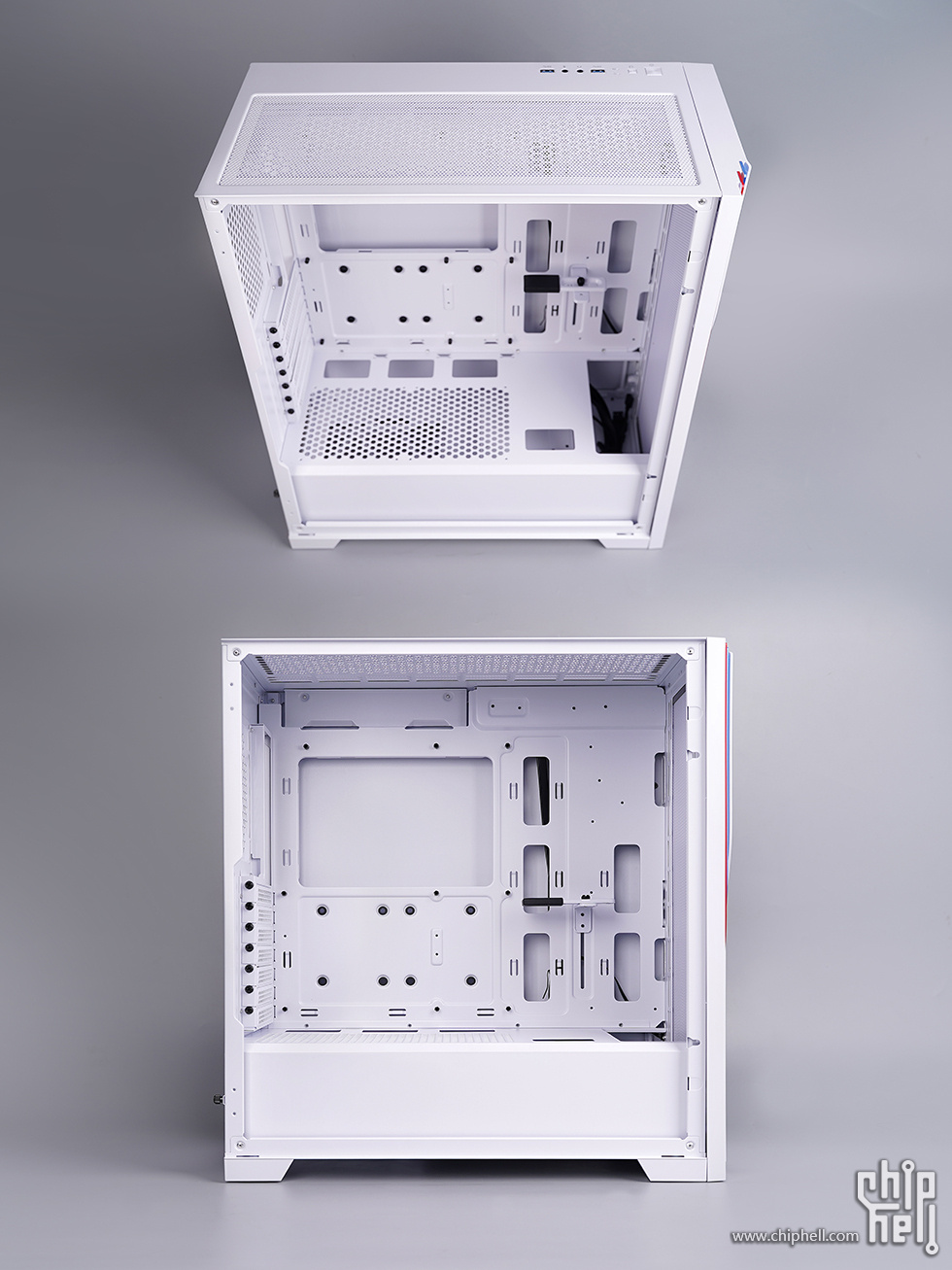

机箱内部同为白色，最高可支持到 E-ATX 主板规格，对应位置均带有走线开孔，塔式风冷最高支持 170mm，显卡最长可支持 395mm，设计有显卡支架，正面进风，顶部及尾部排风，另外在电源仓上方还可以安装到两把12cm风扇，增强散热规模。



机箱的右侧为常规的金属侧板，里头主板开孔下沿，给到有两个 2.5 寸 SSD 安装位，电源仓内部 3.5 寸硬件支架（支持安装两个，其一配有抽拉支架），另整个的支架支持位移与拆卸，便于长电源的安装支持，官标 205-225mm。



机箱底部，电源位置设计有抽拉式防尘网。脚垫带有黑色的防滑垫。

相关的测试：



最后测试部分，室内空调温度 27 度，机箱侧板封闭状态（前置三风扇进风，顶部三风扇排风、尾部单风扇排风）， 平台 CPU GPU 默认，内存 XMP 至 6000HZ，WIN 11 的系统，测试的结果仅供大家参考。



首先看看鲁大师，具体的配置信息，给到的综合性能得分为 2294883。



CPU-Z 跑分。

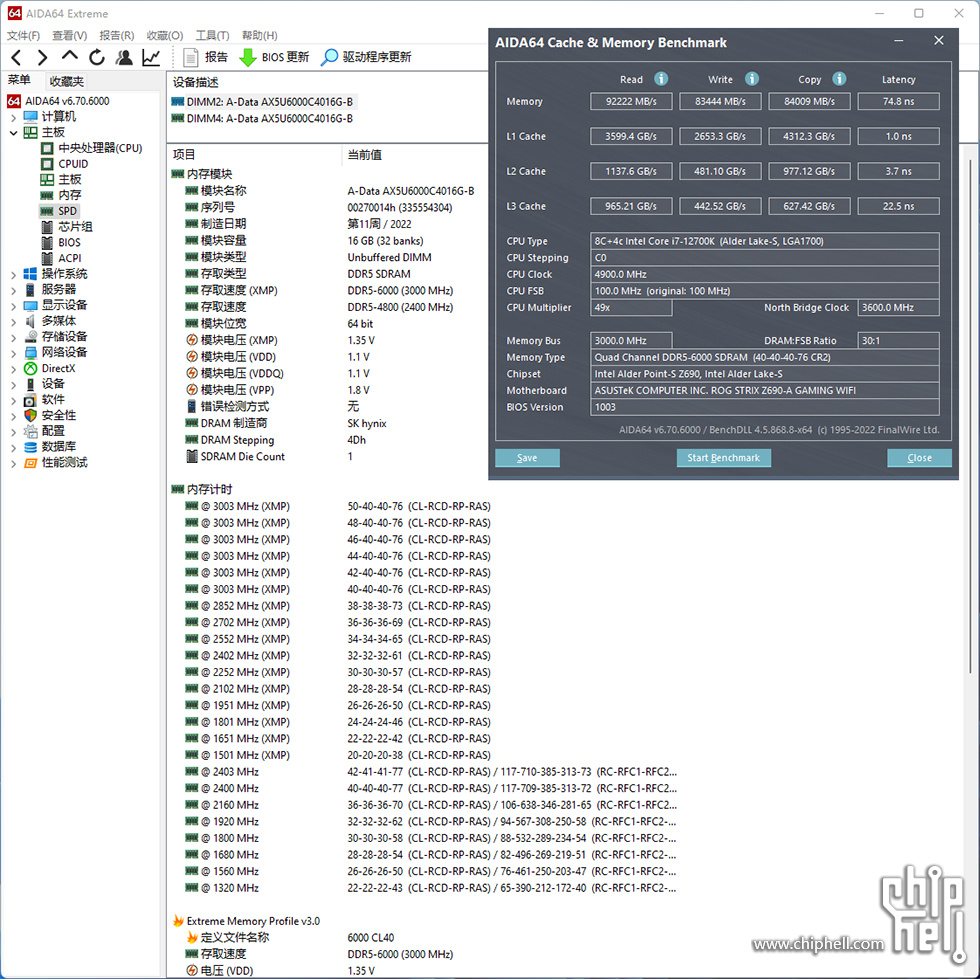

XPG 龙耀 LANCE RGB DDR5 16G×2 6000MHZ 白色款，内存 AIDA64 跑分表现。

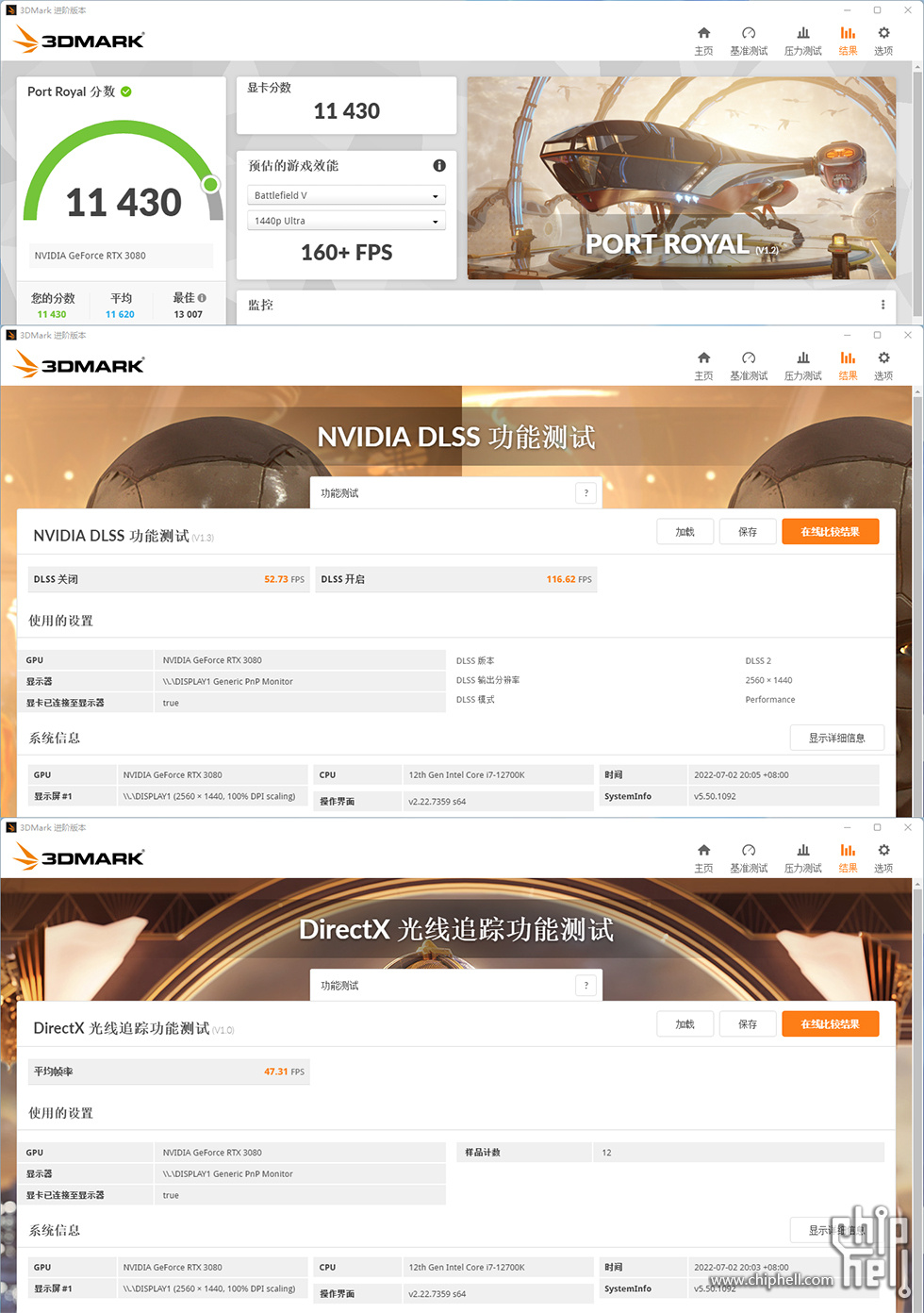

影驰 RTX 3080 10GB 星曜 OC，各种模式下的得分如上。

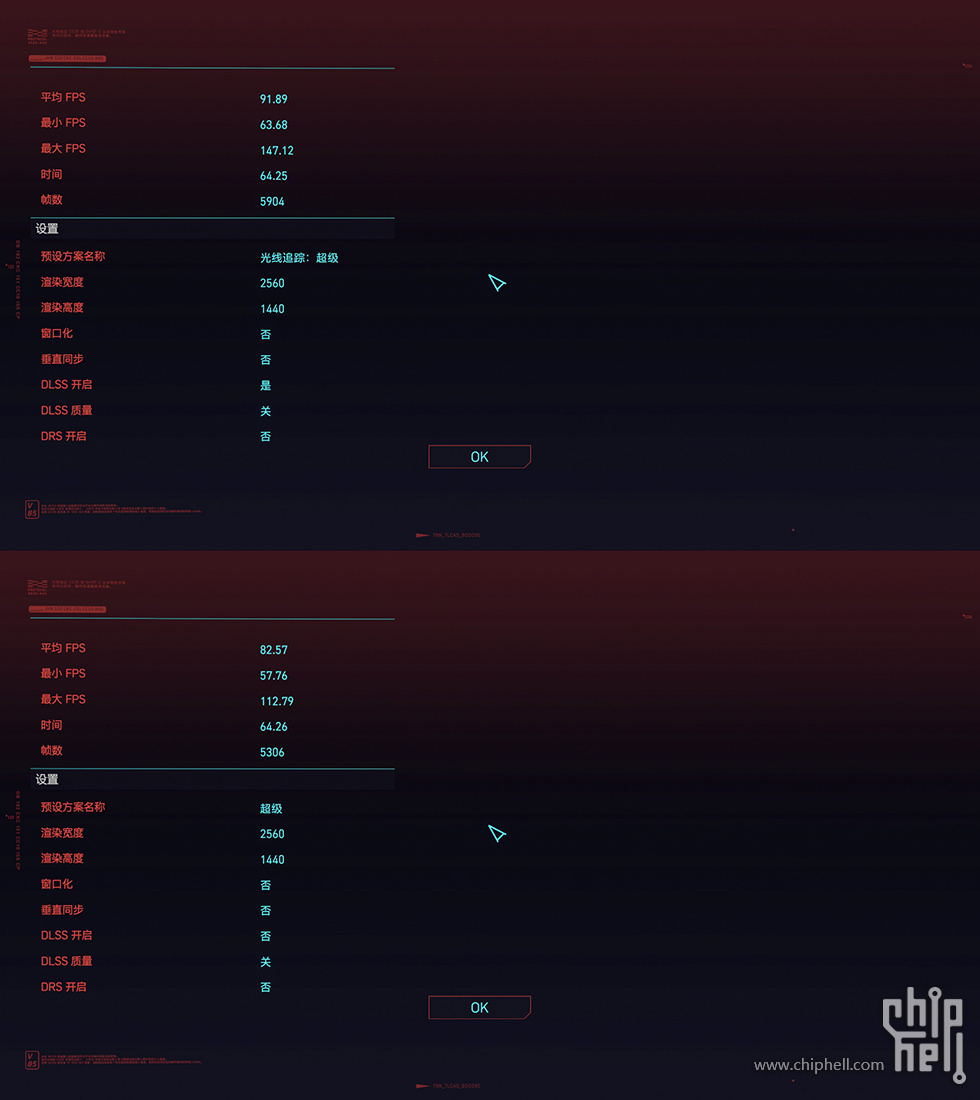

实际的游戏表现，赛博朋克 2077，2K 分辨率，BENCH 测试，超级光追，自动 DLSS ，平均 91.89FPS ，超级画质，关闭光追，自动 DLSS ，平均 82.57FPS；古墓丽影：暗影，2K 分辨率下，自动 DLSS，最高画质，超高光追，平均帧数为 146FPS，最高画质，关闭光追，平均帧数为 195FPS。



显卡 TIME SPY 压力测试 98.1% 通过，FURMARK 满载测试，GPU 频率 1485MHz ，显存 1187MHz ，过程 20 分钟左右，核心温度 79.1°C（结温 89.8°C），显存温度 89.8°C，实时功耗 339.8W 左右。

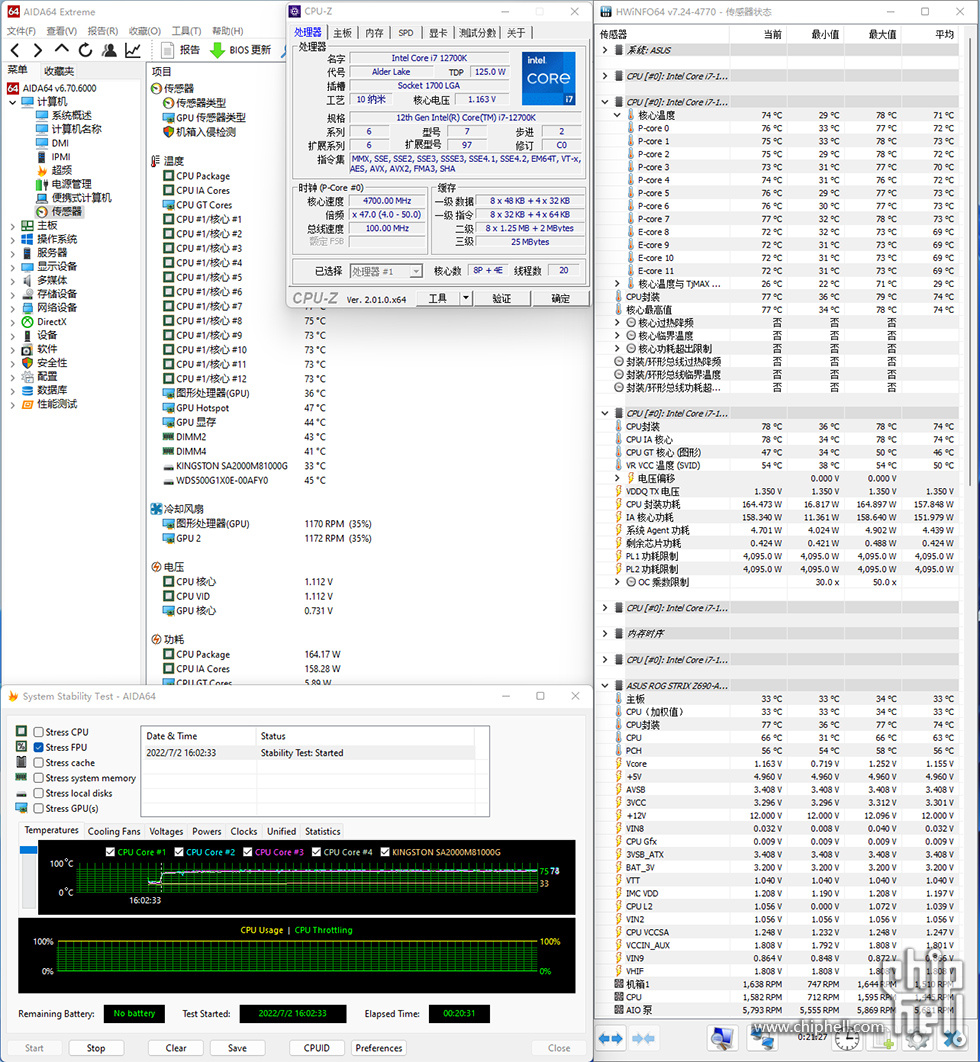

CPU 满载温度表现，AIDA64 单烤 FPU 压力测试，12700K 全核 4.7G，20 分钟左右，P-CORE 温度最大值 78°C，E-CORE 温度最大值 72°C，CPU 和机箱风扇转速 1600RPM 左右，水泵 5500 RPM 左右。



双烤测试，同样也是 20 分钟左右，显卡变化不大，核心温度 76°C（结温 85.8°C），显存温度 92°C，实时功耗 337.9W 左右，CPU 则提升明显，12700K P-CORE 温度最大值 92°C，E-CORE 温度最大值 80°C。



那么以上就是这台机箱芝奇 MD2 热浪 动力白 ATX 机箱装机展示的全部内容了，如上仅供参考，所述仅代表个人观点，谢谢您的浏览，欢迎大家留言交流！
