史上最强！背板加持！ROG MAXIMUS Z790 HERO

twfox

HERO进化到了Z790时代，应该是从C8DH那个时候开始，HERO可以说是大幅度加强了，完全给人耳目一新得感觉，论扩展性能来说，除了没有普通用户几乎用不上得万兆网卡，其他对付日常应用可以说是绰绰有余。

由于可以说是第二代支持D5的主板，本着对高频D5的渴望，还是决定把手中的EVA升级成为 Z790 HERO。



从包装上来看 Z690跟Z790的包装是一模一样大小，EVA那特例独行的包装风格确实别具一格。。。也让我爱不释手



内部包装，从以前的透明换成全黑，同时也多了一个巨大眼睛。。。






现在终于知道为啥INTEL要把包装换扁扁的了，这不是正好放进去嘛

HERO很帅啊，眼睛都进化到这么大了。。。

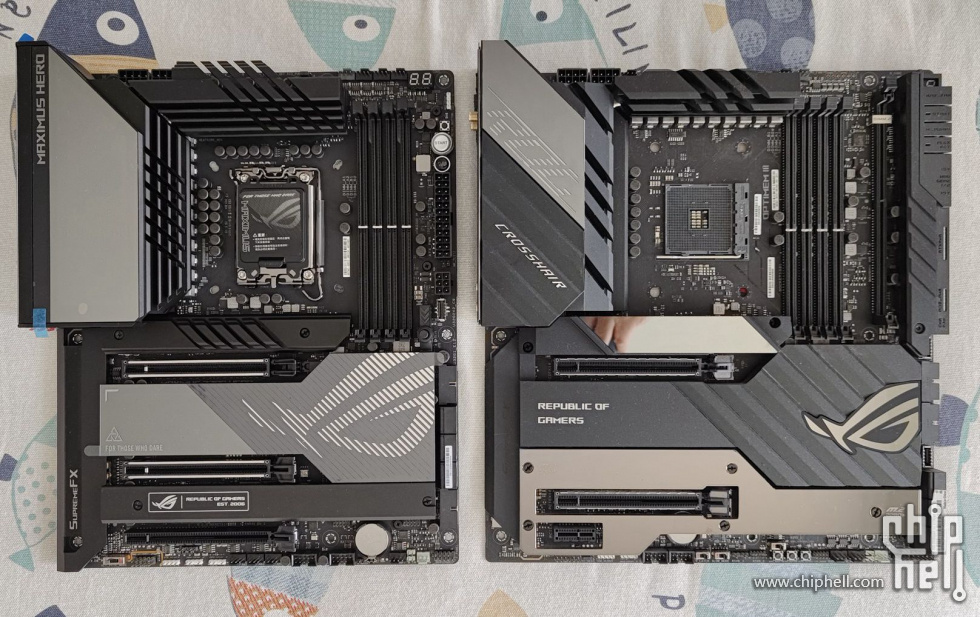

跟C8E比一比。。。AMD 我哭了 这小眼睛。。。苏妈 能忍？



跟EVA比一比，是不是除了盔甲以为一模一样？ 那你就大错特错了。。 看这里



能看清楚这里的区别嘛？



在这里多了一个三段式的开关，这是这次ROG的又一次的创新，这是玩意最主要的作用就是，切换PCIE的速率，特别是对于转接线用户来说，转接线的推出速度永远慢于显卡的PCIE接口速率，而且高速率的转接线往往又很贵，如果转接线是4.0的，显卡是5.0的，那么可能就会出现开机黑屏的情况，以前大家是 比如先用核显进BIOS 把速率锁定4.0或者3.0再接独立显卡，非常繁琐，如果再碰到BIOS更新，或者超频失败需要清空cmos，就又要来一遍。

现在有了这个小开关，就可以直接从PCIE5.0/4.0/3.0随意切换了，转接线用户的福音啊，再也不怕更新BIOS黑屏了。。。

ROG的创新精神。。。真的 我服啊，从C8DH的混合超频黑科技到Z690 HERO的显卡易插拔设计再到Z790 HERO的PCIE接口速率直接切换。真正解决了很多DIY过程中的痛点和难点，创新的脚步永不停歇。




Z790 HERO搭配EVA显卡的升级组合。。。。



这次HERO的又一次重大升级，它带背板了，而是这块背板很帅啊，这眼睛 绝了。。。

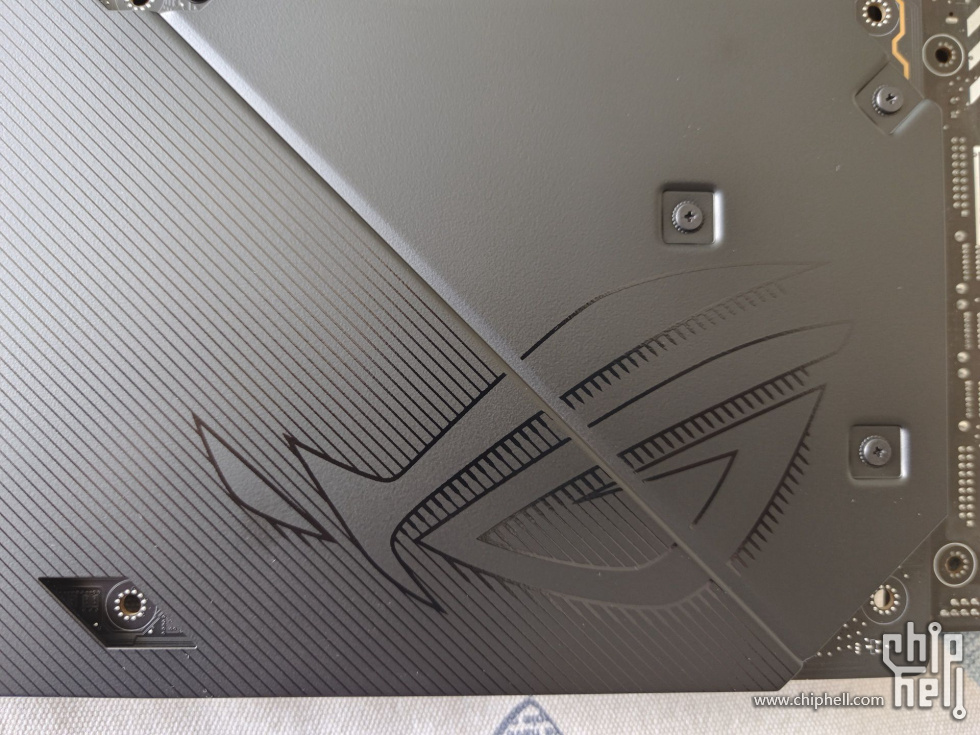

细节拉满。。。。



这大眼睛。。。。

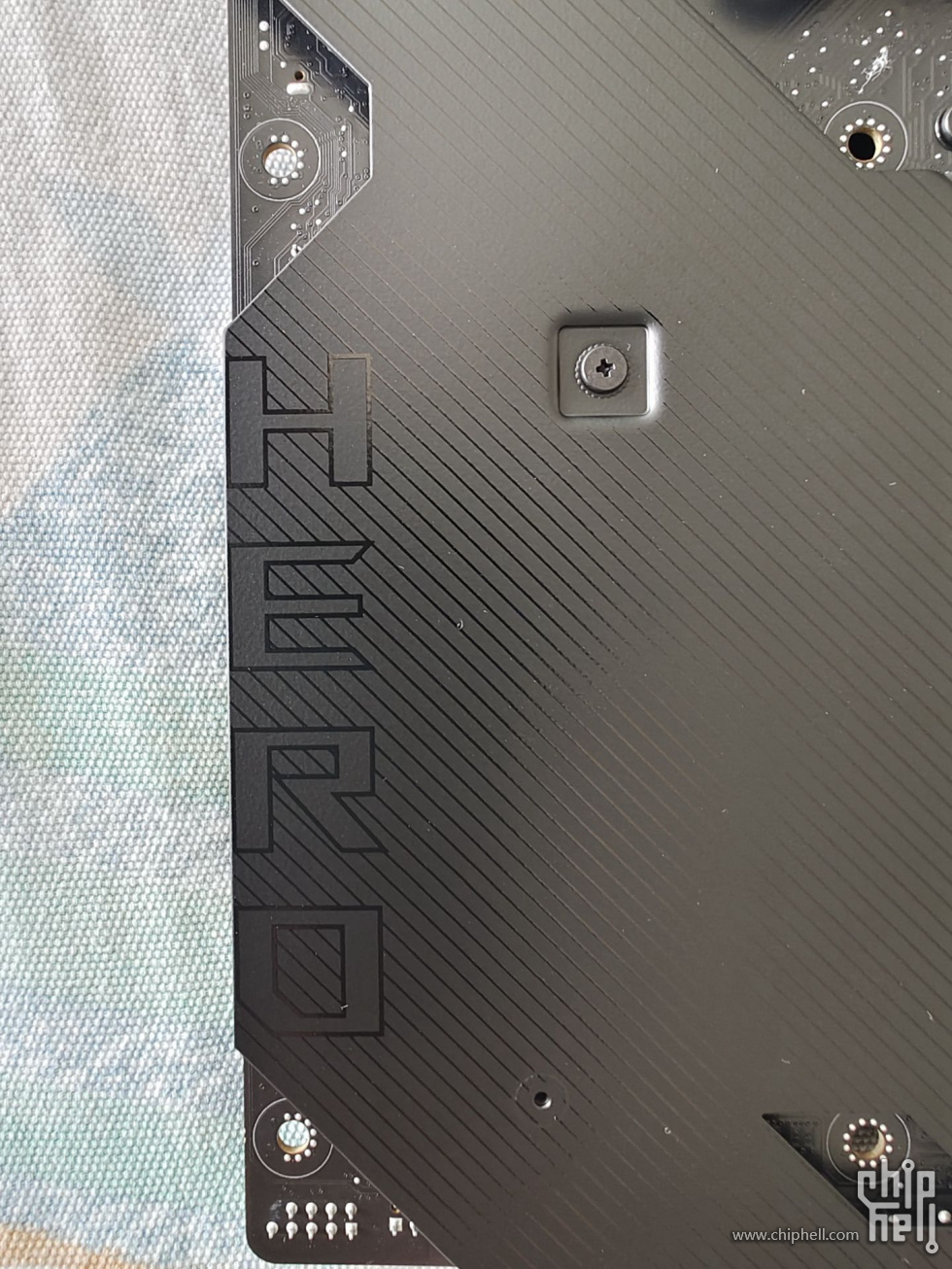

这HERO~~~~ 到处都是小惊喜。。。

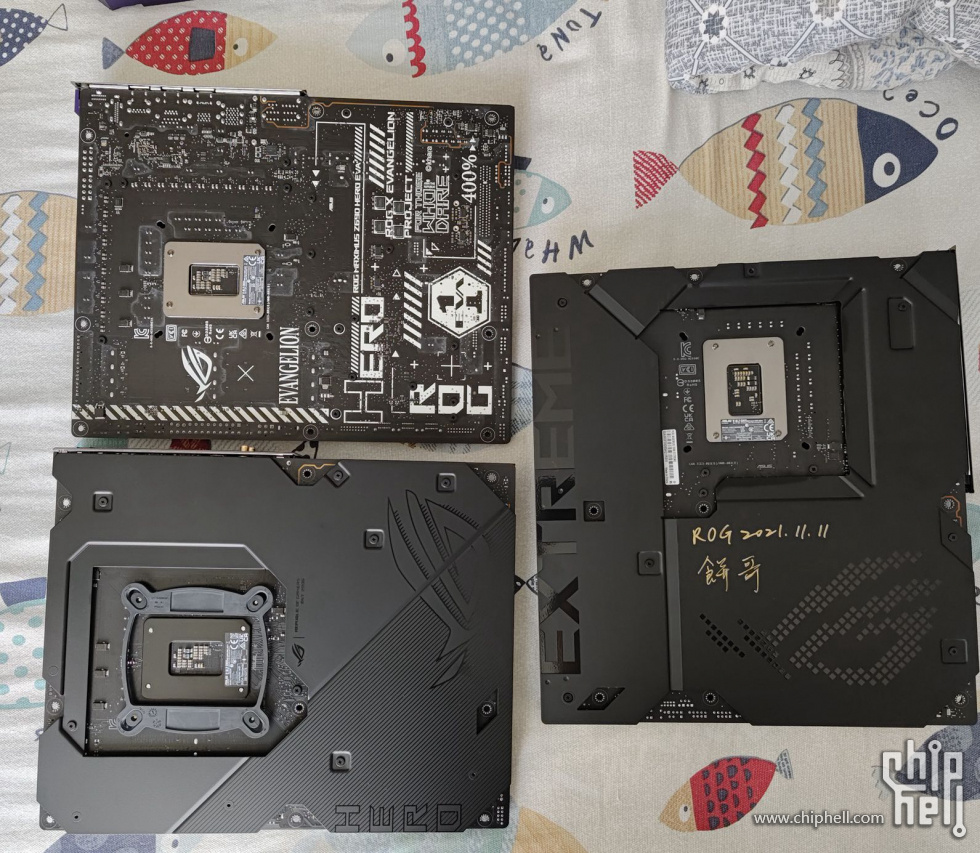

当然还是EXTREME的背板最帅，EXTREME字母整个主板全部拉满~~~帅气外露~~~

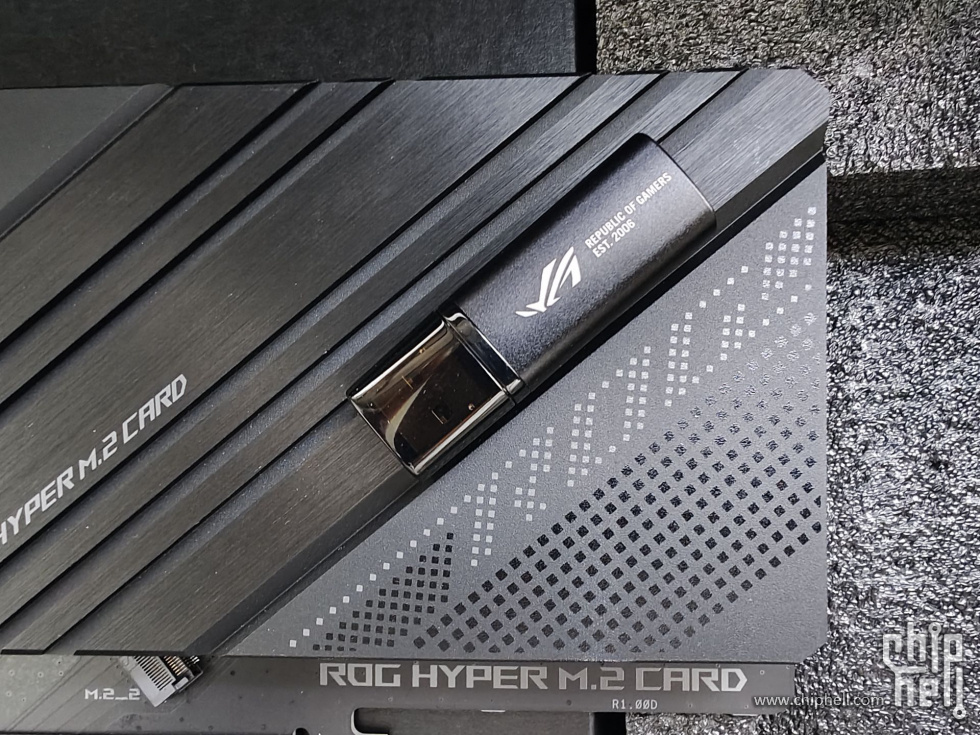

全尺寸的扩展卡。。。很重。。。

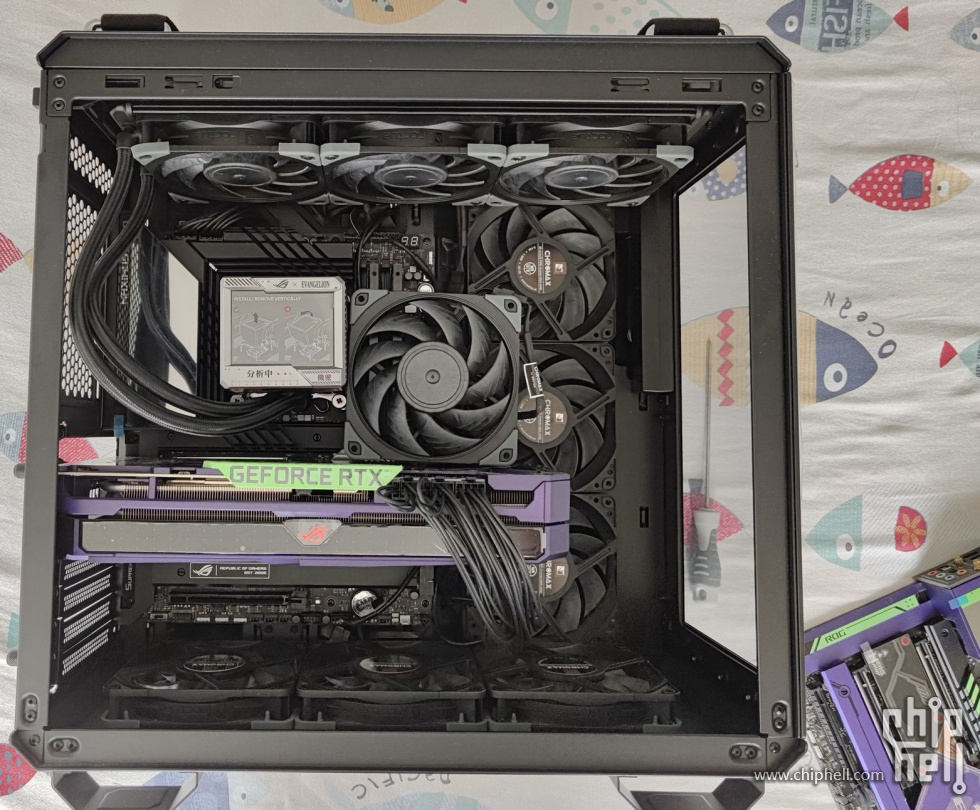

TUF这个机箱装起来就是舒服，几分钟就换好了 NICE~~~~

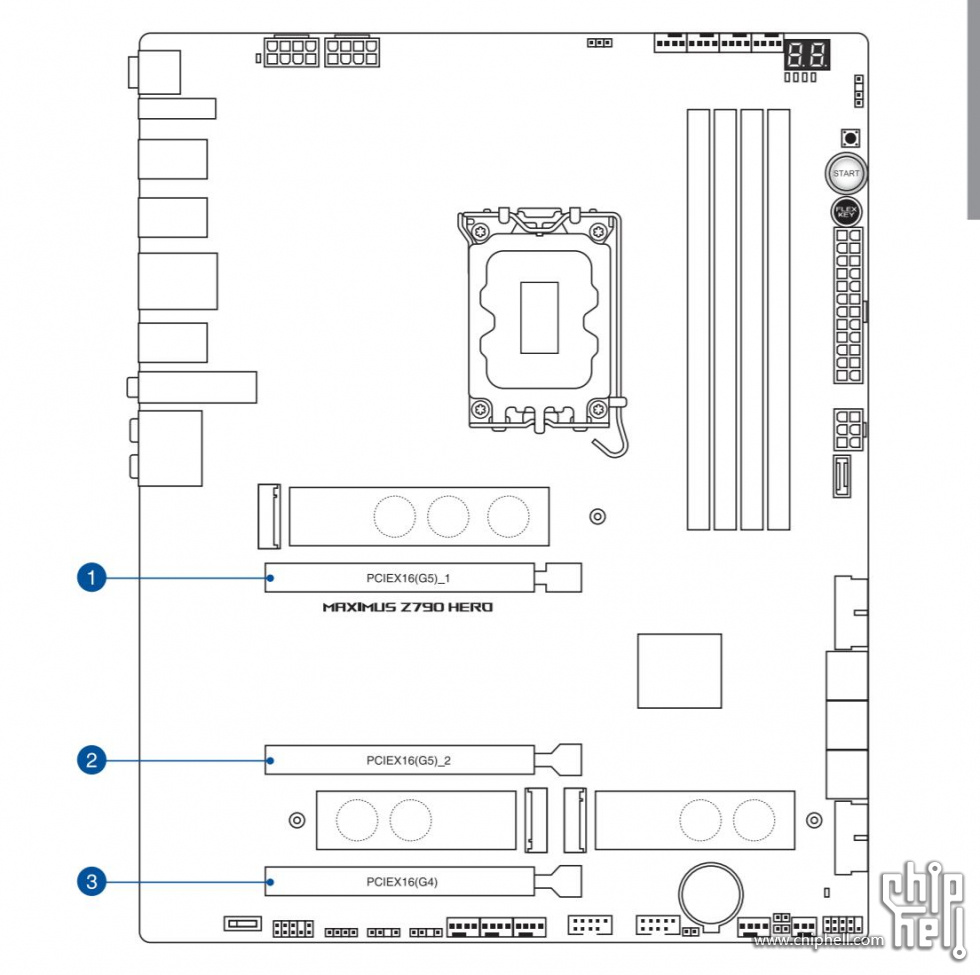

下面来看看Z790 HERO的PCIE和M2分配情况






这代Z790 HERO 有三个板载的M2和一块支持两个M2的扩展卡（扩展卡支持PCE5.0），加起来有五个。。 PCIE插槽有两个PCIE5.0和一个PCIE4.0的全尺寸长度插槽。。。


十三代酷睿提供16条PCIE5.0+4条PCIE4.0

Z790芯片组提供20条PCIE4.0和8条PCIE3.0，相比Z690就是提高了PCIE4.0数量降低PCIE3.0数量。。。我们来看看HERO是如何分配这些接口。。


1、CPU提供 16 X PCIE 5.0+4 X PCIE 4.0

16X PCIE5.0分布两个全尺寸插槽，支持8+8拆分
4  X PCIE4.0，最靠近CPU插座的第一根M2

结合使用场景我们来看看，首先独立显卡肯定接第一根PCIE5.0，M2肯定接第一个M2，这样16+4 CPU提供的通道全部用完。

如果考虑到后续升级，有PCIE5.0接口的M2怎么办，板载的M2肯定动不了了，因为这是CPU专门提供的4 X PCIE 4.0， HERO的设计使用PCIE5.0 M2的时候必须使用扩展卡上的M2，只有当扩展卡插到第二根PCIE5.0上的时候，扩展卡上的第一个M2支持5.0模式，第二个M2关闭不可使用。。。。

要想扩展卡上两个M2都能正确识别，则必须使用第三根PCIE 16X插槽。

2、芯片组提供 20 X PCIE4.0

主板剩下两个板载M2+两个扩展卡 都支持4 X PCIE 4.0，这样就一起用掉了 16X PCE 4.0,剩下的可能给雷电等接口了，也可能跟CPU直连去了。

所以整体上HERO的扩展性已经非常强悍了，也基本考虑到了未来的升级。

至于超频嘛~~~

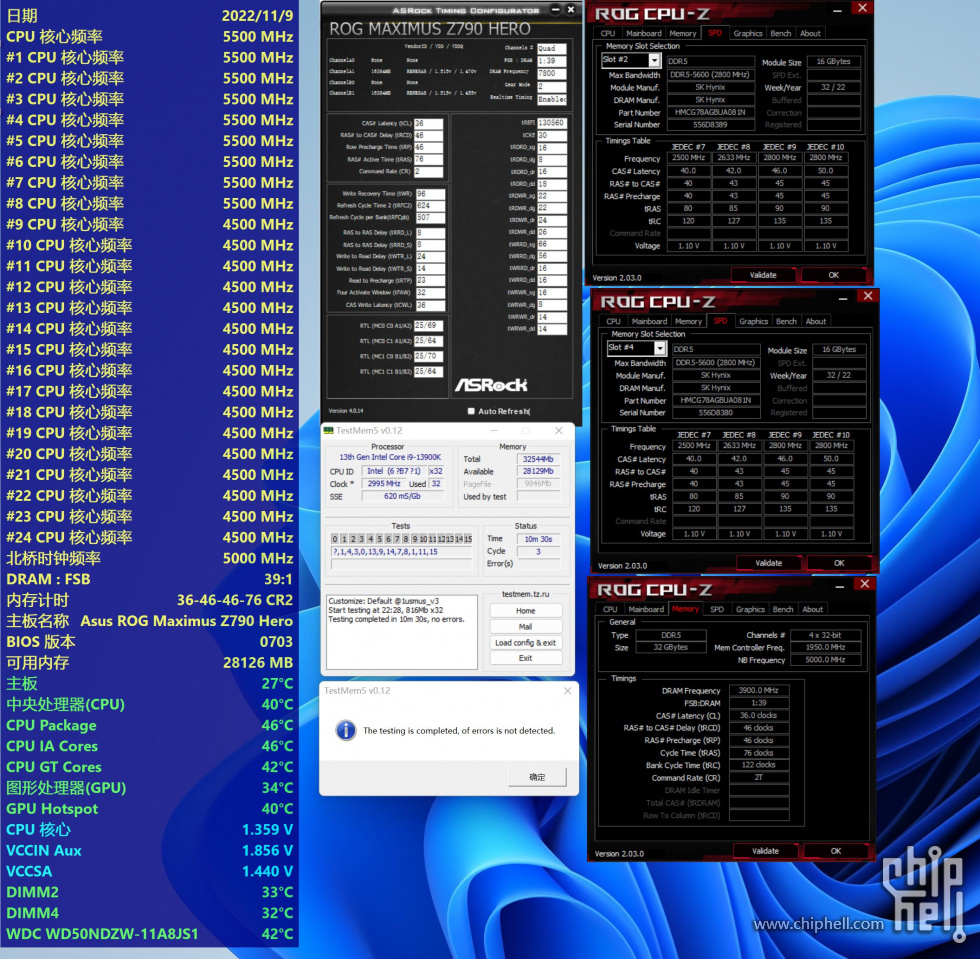

给个图先馋馋各位小婊贝，这几天更新教程






ENJOY！

wwwyj

老师牛逼！前排撒花

wwwyj

4dimm板单面7800 双面7600是什么水平啊 欢迎“坛友”来切磋

sunhaine

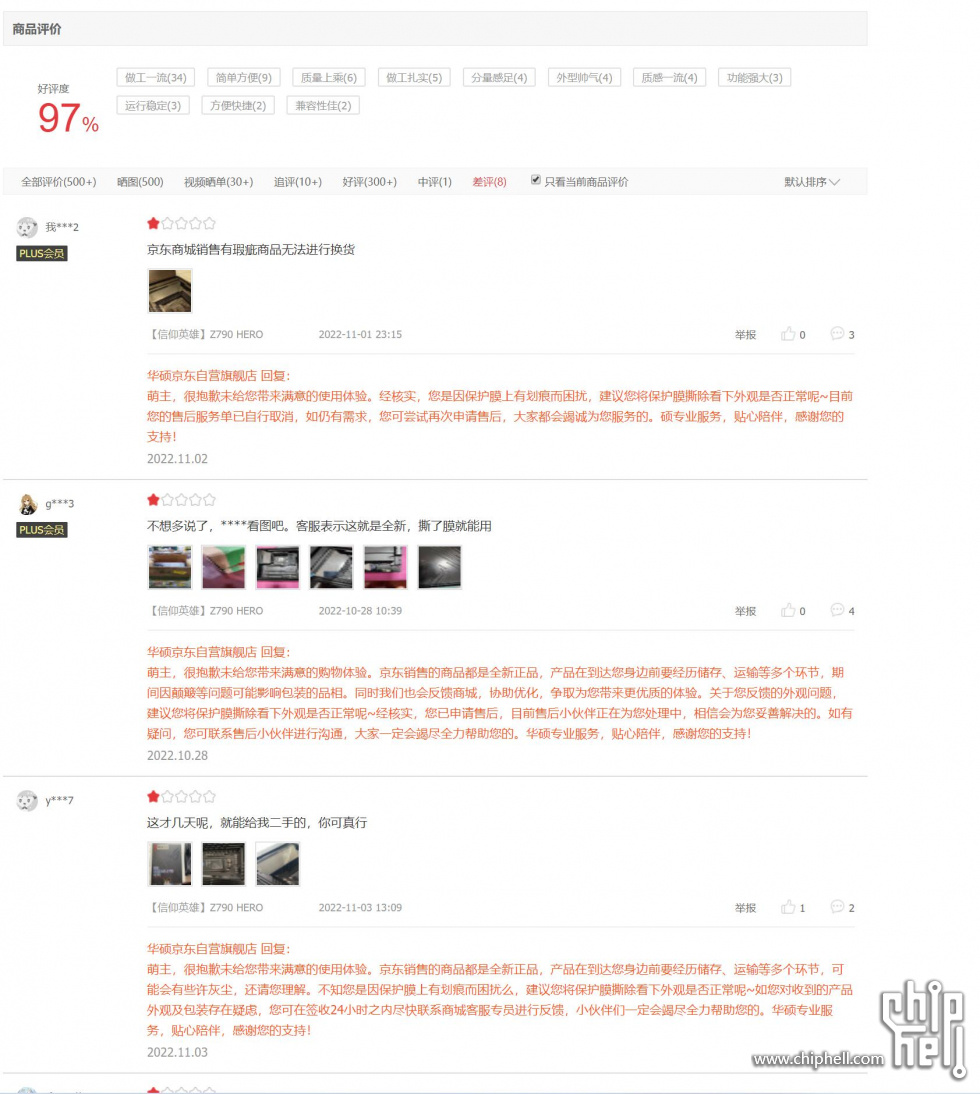

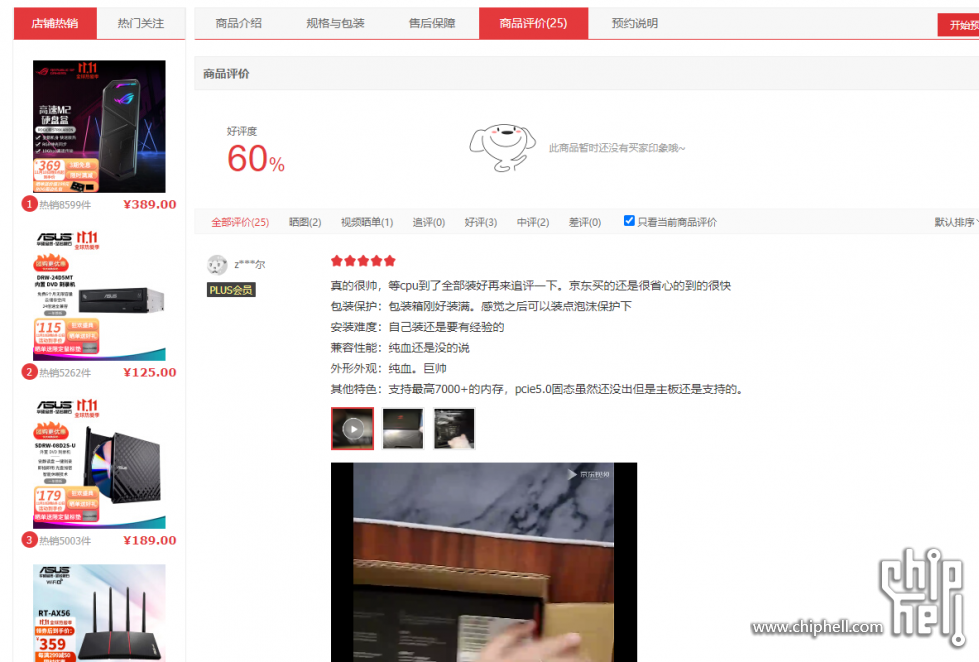

这板子在JD的差评率高到爆炸

twfox

sunhaine 发表于 2022-11-9 23:07
这板子在JD的差评率高到爆炸

请问高到爆炸 从何而来，就8个差评还都是不知道ROG包装都是没封条的，难道是第一次购买？装甲上的膜有划痕不是正常？不是让撕掉的吗

oubackou05

等作业等作业

weskylixiaofeng

H变成了 F，哈哈

bunnymickey

当时考虑到如果选Z790 Hero，使用3个以上的M2插槽，必须上那个扩展卡，要是再插一张万兆网卡，插显卡的插槽会降速到X8，所以最终还是选了Z790-E

Wolverine

绝对很帅的背板!

sickcat

同价位我选ACE

Bocraft

别发没用的 我们想看apex 单面8600烧鸡和双面8000烧鸡

jetli

这大眼睛，这大眼睛，这大眼睛
通篇大眼睛
绝了

楚门的世界

帅确实帅，eva配色更是深得我心
但是轮震撼和惊艳，远不及当初sr-2给我年幼心灵留下的阴影

zzwwcc

4根DIMM槽就注定不会是最强

ytiange

bigeblis 发表于 2022-11-9 23:37
跑京东看了下价格
惹不起！！

线下有些地区的渠道价格已经5700了

BADASSBOT

打人牌的ROG板子线下价格要比JD低不少,我的B650E-E，比京东少600

修了王一平

希望z790和4090继续和EVA联名呢。。。

mj一击离脱

这些我都知道 问题是一直没货啊。。。

privater

除了内存，居然还收藏主板，这得要多大的屋子

sunhaine

twfox 发表于 2022-11-9 23:12
请问高到爆炸 从何而来，就8个差评还都是不知道ROG包装都是没封条的，难道是第一次购买？装甲上的膜有 ...

貌似控评了

wuwufei

z790 hero 是不是阉割了蜂鸣器喇叭接口？

nekotheo

enjoy哥是怎么搞到阿饼的签名的来着

Michael88

ytiange 发表于 2022-11-10 00:07
线下有些地区的渠道价格已经5700了

上月底京东4600拿下，今天正在配送中，不知道怎么是从成都发货过来的，心里有点慌

wesleyxy

nekotheo 发表于 2022-11-10 11:16
enjoy哥是怎么搞到阿饼的签名的来着

白嫖的一般都可以选择签名还是不签名，当然大部分时间都不签名的

佑希他爹爹

wesleyxy 发表于 2022-11-10 11:29
白嫖的一般都可以选择签名还是不签名，当然大部分时间都不签名的

那要是擦不下去了，会不会影响出二手啊？还是说可以下次继续平换Z890？

twfox

佑希他爹爹 发表于 2022-11-10 13:55
那要是擦不下去了，会不会影响出二手啊？还是说可以下次继续平换Z890？ ...

睁眼瞎说罢了，真是可笑。。。还白嫖还可以选择签名。。。呵呵哒！别说啥都信

wesleyxy

佑希他爹爹 发表于 2022-11-10 13:55
那要是擦不下去了，会不会影响出二手啊？还是说可以下次继续平换Z890？ ...

哈，应该不会出二手吧？毕竟不可能是买的国行寄去**给人签完名再寄回来的主板啊，你信我也不会信啊
