新居装修战未来的网络（大概率是吃灰）

sypqj

2009年第一套两室两厅装修，网线选择秋叶原CAT6网线。两室和客厅网口每个点位都是两根CAT6，客厅电视位置由于线管的原因，很难穿一根同轴和一根CAT6网线，最后只好把网线皮拨开，4对网线散装和同轴线一起到电视位。不过当时用iperf测速和其它几根CAT6线也没看出区别。这么多年下来除了客厅的两根网线接了AIO之外，其余的都在吃灰。

2022年底第二套三室两厅装修，经过前期硬装阶段各种上万建材的洗礼，已经对千元左右的支出毫无感觉了，遂决定增加一下对网络的投入
开发商给的网线都是五类线，水电改造阶段，我自备了秋叶原标称AWG23的CAT6网线和烽火4芯皮线各100m。水电师傅每个位置都穿了一根网线和一根光纤皮线。客厅NAS的位置我说一根管子穿两根网线和一根皮线，师傅说穿不了。不过我想着距离不算远，多一个线管将来换线也方便。当初一根线管两根网线真的是用了吃奶的劲儿。


客厅NAS的网线是新加的，一个86盒两个线管，两根网线两根皮线。两处无线AP是在吊顶里。客厅吊顶里的AP是原先计划好的，留有电源。卧室1和卧室3没有考虑AP，我觉得这个套内100平的房子如果用了一个大的吸顶AP覆盖是应该可以的。卧室1和卧室3安装吸顶AP不太协调，如果将来房间信号不好再考虑86面板AP。卧室2的正中间的网络86盒已经被计划好的衣柜挡住了，而且前期墙面找垂平已经抹灰堵死了，另一个86网线盒在床头下面的位置，使用86面板AP信号会大打折扣。后来在水电施工的时候发现从客厅到卧室2的新风通道开的孔很大，开发商用发泡胶堵上的，很容易的捅开穿了一根网线在卧室2的吊顶里。于是卧室2的无线覆盖也有了B计划。
最后的规划结果：
每个卧室：一根六类线，一根4芯光纤皮线
客厅电视：一根同轴，一根六类线，一根4芯光纤皮线
客厅NAS位置：新增点位，2根六类线，2根4芯光纤皮线
客厅原位：一根六类线，一根4芯光纤皮线
客厅吊顶：一根六类线，一个电源插座
卧室2吊顶：一根六类线

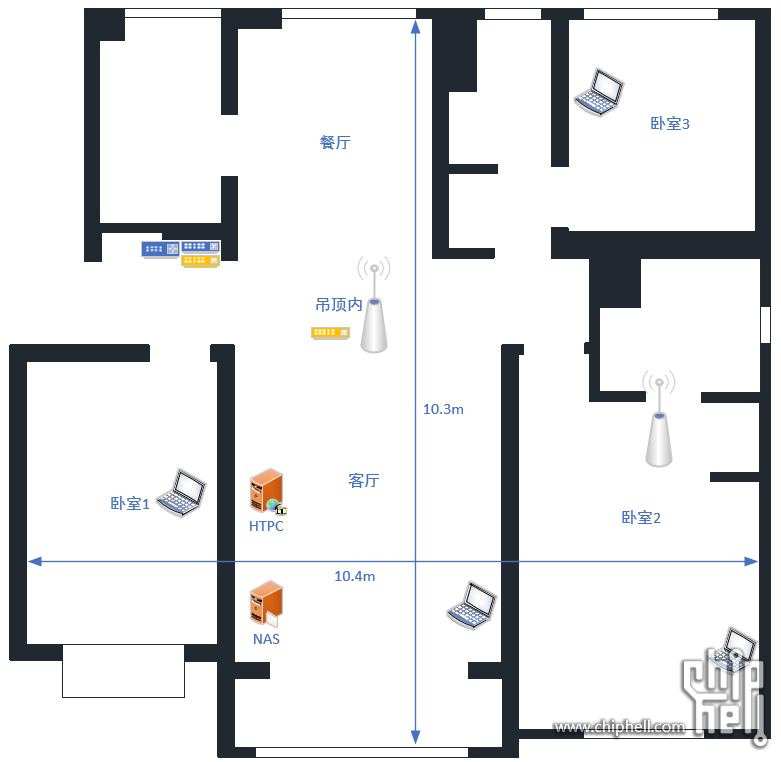

最终计划如下：


再后来又经过一段时间的洗脑，怎么看秋叶原的网线还不如我2009年的线。后来又想每个86盒熔接光纤后的那个固定线管根本就放不进去。两个加到一起，又动了心思。这个阶段硬装已经完成，装修公司都撤场了，只能我自己亲自动手了。

经过一番比较，购入泛达CAT6A非屏蔽网线100m，博杨成品LC单模双芯20m跳线若干。自己动手把各个位置的秋叶原网线抽出来换成泛达CAT6A和成品光纤跳线。双LC头是肯定穿不进线管的，只能把跳线剪断，成品LC接头留在86盒位置，另一端甩在弱电箱等待将来是熔接或者冷接。光纤皮线还是保留了下来。


自己换线的时候才发现当初自己同意工长NAS位置走两根线管是多么的英明。如果按照最进路径和转弯最少布置，这个线管是和冷水管十字交叉的。水管弱电管交叉不是问题，但是交叉管路就会抬高地面，施工费用得不偿失。这也导致了这根线管有5处90度转角，在水电施工阶段线管还是在露在毛坯地面上，穿线时感觉已经比开发商预埋好的其它网线管少麻烦一些，但是感觉还可以。后来等我自己穿线的时候，这两根线管里的网线基本拉不动，只能是在86盒里塞几厘米，再到弱电箱里拉几厘米，如此反复。泛达的CAT6A非屏蔽也是带铝箔层的，比秋叶原CAT6硬多了，一根线管估计根本穿不进两根泛达的CAT6A线。也许两个人配合可以，可惜只有我一个人干这件事。其它的几个86盒位置都是一次最少能拉动1m以上。

光口万兆交换机是在海鲜市场买的TP 5008F，客厅吊顶里AP位置加一个5口交换机，10G电口或者光口上链到5008F，卧室2的AP链接到这个五口交换机。如果没有五口POE万兆或者2.5G交换机，就增加一个POE电源给卧室2的AP供电。

电口交换机还没有定下来。除了NAS和HTPC所在的位置将来会用有线设备，其它86盒的位置我估计99.9%是在吃灰。再有就是万兆电口据说太热了，弱电箱可能招架不住一光一电两个万兆交换机的发热量。我比较倾向有万兆上链的8口2.5G交换机，这样万兆口和5008F上链，剩下8个2.5G正好每个86盒＋路由器。如果2.5G带POE是最最好的方案了。

目前我只完成了所有线缆的重新铺设，弱电箱配线架和网线模块都没有打呢。后面自己慢慢做，如果有人感兴趣我也会继续更新。

网络完成后，支持万兆的NAS也是必不可少的。不想买成品的NAS，感觉功能太单一了。不过思前想后，ITX的NAS基本不可能同时拥有万兆网卡和硬RAID或者HBA直通卡。
只有ATX工作站主板，两个PCIe4.0 x16插槽可以工作在x8+x8模式，一个万兆网卡一个硬RAID或者HBA直通卡接4个U2 SSD。看了好多家用主板，除了MSI的ACE主板（Z790 ACE的价格都超过超微的主板了），其它各家主板基本都是靠近CPU的是PCIe x16，剩下的x16插槽实际是工作在x4模式。对于万兆网卡研究还不多，不知道x8的万兆网卡插到x4模式的插槽下到底能不能工作。

aaronlong

我也在装修，也买的泛达超6网线，不过我每个位置都多放了一条泛达12芯光纤线，未来100G我也能用上，目前准备给6012跑40G和10G光纤网络用。

sypqj

aaronlong 发表于 2023-1-25 21:37
我也在装修，也买的泛达超6网线，不过我每个位置都多放了一条泛达12芯光纤线，未来100G我也能用上，目前准 ...

我也买了烽火的8芯光纤，基本和网线同样粗细。当时也想12芯，甚至24芯都是一样粗的。
不过我怕线管同时穿不下9mm的光纤和6.5mm的网线，就只穿了网线和4芯皮线。
不过只要线能拉得动，将来有机会上100G还是能换线的。如果有机会的话。

iooo

铜线用的泛达的CAT6A，确实好用就是硬了点，水晶头不容易做，光纤用的单模的4芯基本可以战未来，关键是穿线的师傅要靠谱

thereone

sypqj 发表于 2023-1-25 21:56
我也买了烽火的8芯光纤，基本和网线同样粗细。当时也想12芯，甚至24芯都是一样粗的。
不过我怕线管同时穿 ...

没必要，100G的一对LC的就可以承载包括200G的都一样。除非你这个光纤两端有较多设备需要用到多芯光纤互联。一般用个2芯的LC接头就可以了最多放个4芯的做个备份。

zhao137314

iooo 发表于 2023-1-26 00:15
铜线用的泛达的CAT6A，确实好用就是硬了点，水晶头不容易做，光纤用的单模的4芯基本可以战未来，关键是穿线 ...

用模块不香吗

wongy

我准备给新房装修用超五类线，10G速率我认为是家庭环境极限了，毕竟家里不是开数据中心的。
