华擎主板USB口连接外置USB-DAC的可能好的选择

一个人的世界 · 发表于 2023-3-13 19:16

本帖最后由一个人的世界于 2023-3-13 19:38 编辑

有一部分华擎主板的后置USB口中有2个是采用了超级 USB 电源设计的USB口。如果有这样的USB口的主板使用者刚好又是采用了外接USB-DAC，那么可以去看主板的使用说明书看这2个口的位置，并且把外置USB-DAC连接在这2个口中的一个。这样的连接方式有一定的好处，如果是USB取电的供电更稳定。即使是采用独立供电的USB-DAC也因为这2个USB口的供电是从12V经独立供电模块得到从而使电源引起的干扰可以得到改善。

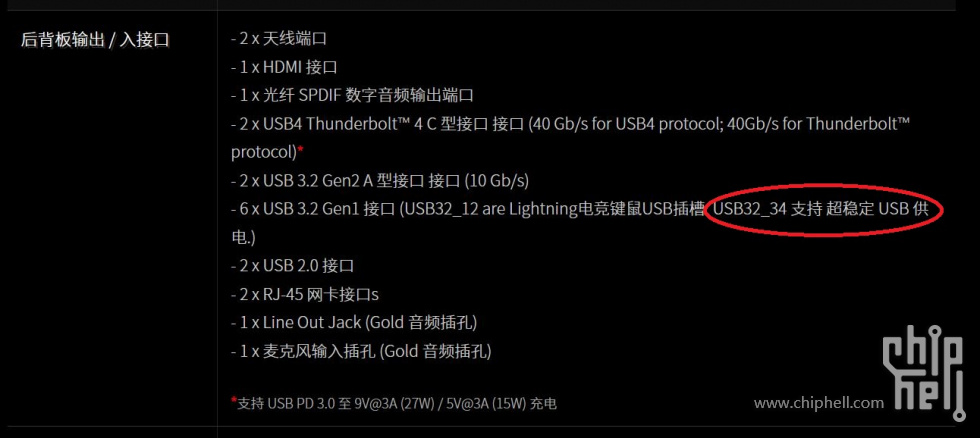

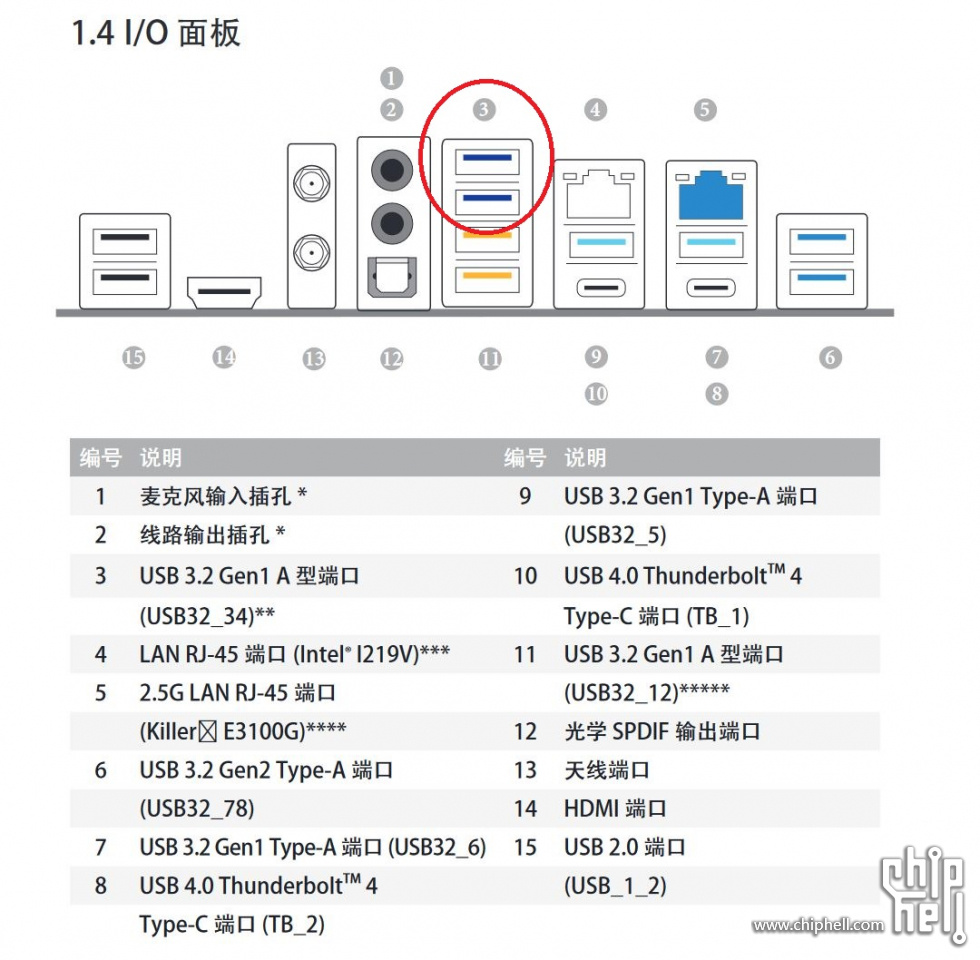

主板规格和说明书对应的说明如下图

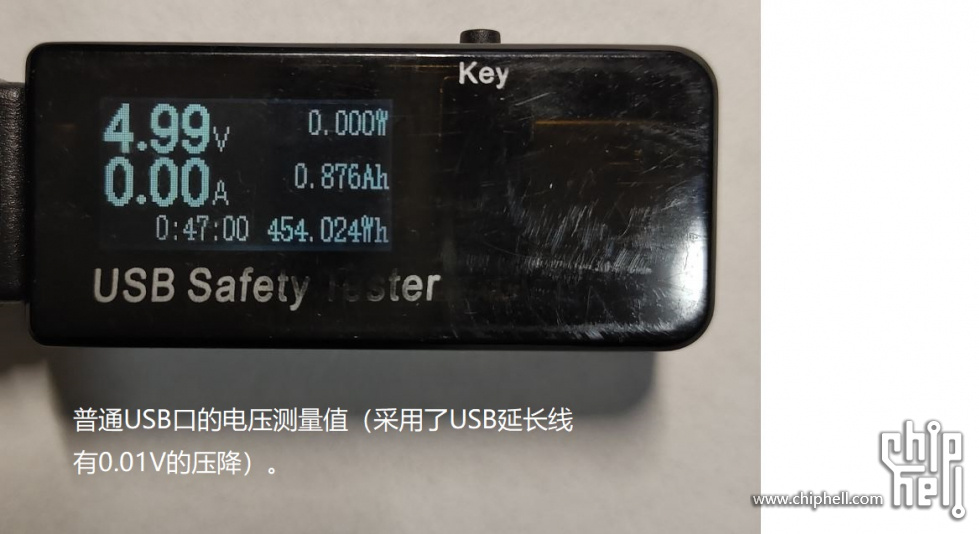

现场直接测量了下USB口的电压

好像华擎主板并不是所有主板都有这样的设计。

ggbo3718 · 发表于 2023-3-13 19:29

华擎主板？我就是因为他的音频干扰太TMD严重，换货换货换货越换越狠，从此10年前从Z77开始再也不采纳这个品牌直到今天。OCF消失后全是徒有其表的东西。

所以换了M5F THUNDERBOLT那个外置USB DAC一直用到现在。

manysu · 发表于 2023-3-13 19:45

刚看了我的华擎Z690 PRO RS的说明书，并没有这些，USB只有支持ESD保护，好像是静电保护吧。

一个人的世界 · 发表于 2023-3-13 19:52

本帖最后由一个人的世界于 2023-3-13 19:54 编辑

manysu 发表于 2023-3-13 19:45
刚看了我的华擎Z690 PRO RS的说明书，并没有这些，USB只有支持ESD保护，好像是静电保护吧。 ...

华擎主板Z690芯片组钢铁传奇、极限玩家档次以上的主板有，估计是要达到一定级别档次的华擎主板才有这样的设计

qveydjdy · 发表于 2023-3-13 20:18

这种设计基本上就是个摆设，谁外置USB DAC不用独立供电的？电脑用开关电源供电天生就跟HIFI不沾边

zhao1999250 · 发表于 2023-3-13 20:48

电源偏移至少一方面，电压高一点并不代表好，主要还有电流限制（供电能力）以及纹波

大地飞鹰 · 发表于 2023-3-13 21:37

谁外置USB DAC不用独立供电呢？

晓古城 · 发表于 2023-3-13 21:41

感觉用处不大，供电不是瓶颈

直接加界面减少抖动

fcys · 发表于 2023-3-13 21:46

虽然没啥用，但还是看了眼，没有。。。

bigeblis · 发表于 2023-3-13 21:50

提示: 作者被禁止或删除内容自动屏蔽

bigeblis · 发表于 2023-3-13 21:51

提示: 作者被禁止或删除内容自动屏蔽

trabbit · 发表于 2023-3-13 21:57

当年买了华擎J3455组了NAS，结果每开几天就莫名重启，寄回华擎说一切正常，结果网上一堆同样的问题，，华擎这种厂商就再也不碰了

一个人的世界 · 发表于 2023-3-13 22:19

本帖最后由一个人的世界于 2023-3-13 22:36 编辑

trabbit 发表于 2023-3-13 21:57
当年买了华擎J3455组了NAS，结果每开几天就莫名重启，寄回华擎说一切正常，结果网上一堆同样的问题，，华擎 ...

本论坛搜一下也能搜到具体的原因。至于怎么理解看你的思考了。也许你应该说Intel这样的厂商以后在也不碰了更合适。

lybide · 发表于 2023-3-13 22:37

华擎主板，好久没用了。已不使用，转入msi yyds

晓古城 · 发表于 2023-3-15 05:56

bigeblis 发表于 2023-3-13 21:51
很多界面USB部分还是要靠USB提供的电源供电的！比如小船和歌诗德U18，拓品U90不清楚 ...

恩，PC hifi这样就差不多了

trabbit · 发表于 2023-3-17 21:06

一个人的世界发表于 2023-3-13 22:19
本论坛搜一下也能搜到具体的原因。至于怎么理解看你的思考了。也许你应该说Intel这样的厂商以后在也不碰 ...

跟这个没有关系，我那个是2017年初买的全新的板子，而且其他品牌J3455没有，CHH上也有很多买了华擎这块板子的碰见这个问题，你可以百度一下J3455自动重启，都是华擎的板子

fycmouse · 发表于 2023-3-17 23:04

一个人的世界发表于 2023-3-13 19:52
华擎主板Z690芯片组钢铁传奇、极限玩家档次以上的主板有，估计是要达到一定级别档次的华擎主板才有这样的 ...

你插到2.0上直连dac估计效果比什么高速USB接口都好。

华擎爱好者 · 发表于 2023-3-18 13:57

华擎主板超内存一直垃圾站起来的那天就是回家那天

卡机的瞬间 · 发表于 2023-3-20 14:18

电压偏高可不算好，真正适合外置各种dac的接口应该电压5v基本不偏移保证通用性和安全性，可承载电流足够大喂得饱小尾巴就行了（iphone的lighting接口出来挨打，对外供电功耗太小了，另外单独供电的dac根本不吃usb的电），最后usb接口独占通道而不是和其他usb接口共享通道才是最重要的（保证兼容性）

ricercar · 发表于 2023-3-20 14:21

fycmouse 发表于 2023-3-17 23:04
你插到2.0上直连dac估计效果比什么高速USB接口都好。

不一定，USB3.0的接插件电气性能比USB2.0的高的多，换句话说用料更好

iamyangyi · 发表于 2023-3-20 14:24

我都是买双口USB的线供DAC的电源，你可以把数据那头的供电线挑断这样，另个USB纯供电

sunjiangfan · 发表于 2023-3-20 14:47

用过的主板里，只有华擎的usb口有严重干扰，音响和麦克风都有这种情况，从z390以后就没碰过这家的板子

zszszs0007 · 发表于 2023-3-20 15:22

没有独立时钟独立供电还玩啥usb hifi啊随便意思意思就行

houyuzhou · 发表于 2023-3-20 15:55

问题是DAC不从USB取电。
现在新一点的DAC，数字部分都是独立供电，接收后缓存再用本地时钟重新输出的，和USB前面尽量脱离关系。

fycmouse · 发表于 2023-3-20 16:48

ricercar 发表于 2023-3-20 14:21
不一定，USB3.0的接插件电气性能比USB2.0的高的多，换句话说用料更好

不稳定啊。光快有啥用？干扰也是巨大。

ricercar · 发表于 2023-3-20 16:55

本帖最后由 ricercar 于 2023-3-20 16:58 编辑

fycmouse 发表于 2023-3-20 16:48
不稳定啊。光快有啥用？干扰也是巨大。

实际上速度看DAC的协议，一般都是2.0的，但是3.0的接口抗干扰能力远比2.0的强
尤其是主板上的2.0的接口只要满足480M就行了，而且3.0的接口必须要满足5G以上的速度，电气性能指标要比2.0的高的多
同理，链接线用USB3.0规格也要比USB2.0的线要好

ferguszou · 发表于 2023-3-21 22:58

抱歉问一下楼主和9楼，
这接口配置是什么主板阿，有点羡慕阿，
双网卡，双TB
搜了一圈asrock，没发现一样的阿

一个人的世界 · 发表于 2023-3-24 23:31

ferguszou 发表于 2023-3-21 22:58
抱歉问一下楼主和9楼，
这接口配置是什么主板阿，有点羡慕阿，
双网卡，双TB

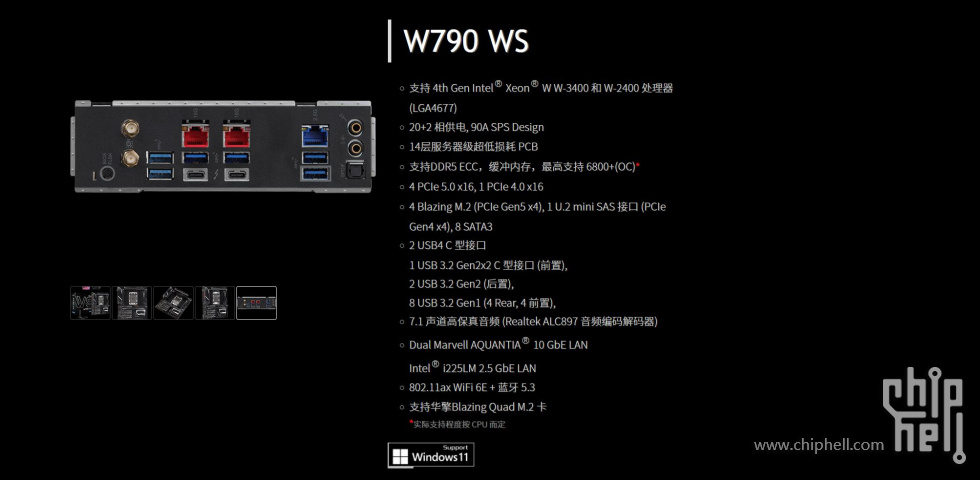

9楼的主板是intel 4677主板华擎的型号如下图

hwd1118 · 发表于 2023-3-25 05:33

ricercar 发表于 2023-3-20 16:55
实际上速度看DAC的协议，一般都是2.0的，但是3.0的接口抗干扰能力远比2.0的强
尤其是主板上的2.0的接口只 ...

你错了，实际上3.0的干扰是最大的，3.0会和蓝牙和2.4g wifi互相干扰，并且无解

2.0带独立供电才是最好的解决方案
