家庭网络拓扑，请教几个问题

foreversean

1条件：
⑴ 光猫入户，弱电箱里只能放光猫和一个交换机（或者小型的路由器）
⑵ 弱电箱到客厅2条网线；弱电箱到其他放假各1条线

2. 拓扑结构

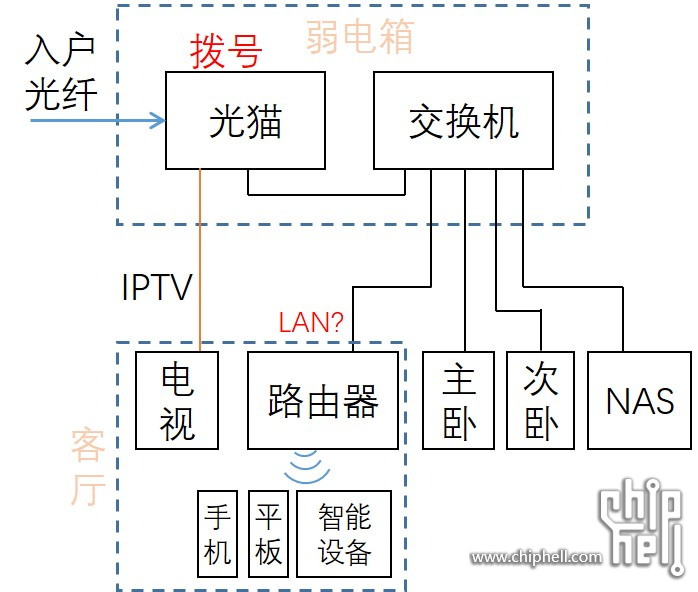

方案一：光猫拨号，弱电箱放交换机，然后通过网线接到各个房间，客厅放路由，接无线设备、智能设备等。
问题：这种结构中，交换机应该接路由器的LAN口吗？
接在路由器的手机、HTPC或者盒子能正常访问NAS吗？这个方案中，还可以把交换机换成一体式路由器，TP的R5408PE-AC怎么样？



方案二：光猫桥接，主路由拨号，放在客厅，两路线接回弱电箱的交换机，再接到各个房间
问题：光猫桥接之后，如果需要IPTV的话，如何接线？
NAS是否可以接在客厅的路由器上还是接在交换机上？
这个方案对路由器要求高吗？无线设备+智能设备15个左右；如果IPTV不行，还得加上HTPC或者盒子。

44434610

我建议方案1.
关于IPTV这个事，都能解决，思路就是VLAN。一个是很多路由器有IPTV功能，直接启用后选择对应的端口就行。另一个思路就是走交换机，网关型交换机支持VLAN设置，设置IPTV走单独的通道就好了。具体的设置方法B站应该都能找到。

mfk332335

第二种是比第一种要好的。家里设备不多，现在路由器肯定带的满速的，而且所以家里设备在同一个内网。说说IPTV吧。我是电信的，也是桥接，我现在是光猫出来，网口拉路由，路由拨号。IPTV直接光猫的IPTV口出来，不用改动。（以前是光猫搞定的，交换机分到房间，最近提升了网速，换了光猫，改成了桥接）。再就是你除了客厅用无线，你房间不用吗？？家里有时候墙多，一个无线不够。像你用第二个方案的话，可以在其它位置加路由组有线MESH,我现在就是这样。家里主路由用华为AX3PRO拨号，然后出来到交换机到各个房间。在其中一个房间接另一台AX3pro，做成有线MESH，现在全屋无死角。500M的电信，现在有线上网下载峰值有70M/s,上传有60/S,能把宽带跑满。然后无线在家里任务角落都能流畅看在线视频，和视频通话。。。

mfk332335

我不确定是不是我们这里的光猫可以这样单独IPTV出来，然后网口桥接到路由拨号。如果你那不是这样，你也一样可以用第二种。客厅放主路由。现在很多路由器可以映射IPTV到其中一个网口，你再从这个网口接到电视就可以，放客厅一般除了接电视，也不太用接其它设备，路由口够用的。

imyz

两种方案都可行，但肯定建议第2种 桥接用路由器拨号，况且客厅两条线完全不影响 IPTV，至于如何接线，这些应该是电信上门安装人员要操心的事儿

另外，对路由设备要求的高低，并不是你这两种方案决定的，而是你家中各设备日常使用情况决定的

xffsfy

可以划分VLAN的话就用方案2，设备各司其职。方案1的路由接什么口要看路由功能，有的比较方便直接接LAN口就能用，有的路由会先检测外网连接，就得开启路由设置里的AP模式根据提示接线。

YongJie-Xie

我的建议是采用方案一的拓扑，并改为 AC + AP 的方式拨号上网。（家庭网络没必要把拓扑弄得很复杂）

一，光猫桥接与否对 IPTV 通常都没有影响，有公网 IP 建议光猫桥接，使用 AC 设备拨号。

二，路由器作为 AP 使用时，网线接 LAN 口即可，记得关闭路由器的 DHCP 服务。

三，在 AC + AP 组网的情况下，很容易就可以实现无线漫游。

四，如需节省成本，完全可以光猫拨号，路由器做 AP 只负责无线终端上网。需要 AC + AP 组网时再购买对应设备替换掉原设备即可。

foreversean

44434610 发表于 2023-3-25 13:36
我建议方案1.
关于IPTV这个事，都能解决，思路就是VLAN。一个是很多路由器有IPTV功能，直接启用后选择对应 ...

我也是比较倾向于1方案，只要这种接法能保证所以设备访问nas就行

foreversean

mfk332335 发表于 2023-3-25 13:41
第二种是比第一种要好的。家里设备不多，现在路由器肯定带的满速的，而且所以家里设备在同一个内网。说说IP ...

感谢回复，提出第二种是因为觉得nas的接法可能导致有些设备无法访问。另外，不到千兆的网络，光猫拨号应该不会有瓶颈吧？

foreversean

mfk332335 发表于 2023-3-25 13:45
我不确定是不是我们这里的光猫可以这样单独IPTV出来，然后网口桥接到路由拨号。如果你那不是这样，你也一样 ...

其实iptv不是必须的，只是为了父母以后过来的时候有电视看。现在方案一主要担忧的就是nas接的交换机上，路由器上的设备访问是否正常

foreversean

xffsfy 发表于 2023-3-25 14:33
可以划分VLAN的话就用方案2，设备各司其职。方案1的路由接什么口要看路由功能，有的比较方便直接接LAN口就 ...

感谢回复，我选路由器的时候注意一下

foreversean

YongJie-Xie 发表于 2023-3-25 15:04
我的建议是采用方案一的拓扑，并改为 AC + AP 的方式拨号上网。（家庭网络没必要把拓扑弄得很复杂）

一， ...

我是觉得方案一也挺简单的，家里设备不算太多，客厅一个路由就足够无线设备用了，所以如果对性能要求不高的话，用光猫拨号就足够了？

415793633

方案一，需要一个好猫，除此之外，其他是设备都没有特别要求，而且简单，无线上网，可以除此ap模式，科学可以旁路，方案二，以后有想有更多玩法，直接可以在主路由部署，更容易实现，当然折腾后设备投入和淘汰会比方案一频繁

44434610

415793633 发表于 2023-3-25 16:33
方案一，需要一个好猫，除此之外，其他是设备都没有特别要求，而且简单，无线上网，可以除此ap模式，科学可 ...

方案一内部交换数据主要走交换机，和路由关系不大。外部数据走光猫一般也足够用了~~~~

edwinkeung

我现在就是第一种，尽管路由器的IP段和NAS不一样，但是连接路由器的设备也可以访问NAS。

按理你第二种也是可以访问NAS的。

brucelee1126

方案1，买个小体积的路由器在弱电箱里拨号就行了，其他保持不变，外面的路由器设成AP模式

foreversean

edwinkeung 发表于 2023-3-25 19:28
我现在就是第一种，尽管路由器的IP段和NAS不一样，但是连接路由器的设备也可以访问NAS。

按理你第二种也是 ...

好的，感谢

foreversean

brucelee1126 发表于 2023-3-25 19:44
方案1，买个小体积的路由器在弱电箱里拨号就行了，其他保持不变，外面的路由器设成AP模式 ...

确实，我现在就在找，有些扁一些路由并且天线在一端的应该可以

brucelee1126

foreversean 发表于 2023-3-25 20:56
确实，我现在就在找，有些扁一些路由并且天线在一端的应该可以

找错方向了，找软路由

hwd1118

这个还用找吗......

方案1，弱电箱里塞多个r2s，富裕r4s以上，完事......

fantazy

方案一交换机要接路由器WAN口，不是LAN口，可以实现路由器端的设备访问NAS

YongJie-Xie

foreversean 发表于 2023-3-25 16:01
我是觉得方案一也挺简单的，家里设备不算太多，客厅一个路由就足够无线设备用了，所以如果对性能要求不高 ...

光猫一般都够用，只是我更建议让光猫只负责光转电这个功能，而上网拨号则交给路由器。弱电箱里拨号用的设备，你应该找有线路由器或软路由（喜欢折腾可以试试，但注意散热问题）。

回复 21 楼：
在方案一情况下，无线路由器的 LAN 口接到交换机，并关闭 DHCP 服务，无线终端就会获取到光猫（或光猫下的路由器）下发的 IP 地址。此时 NAS 和无线终端将处于同一网络，无线终端和 NAS 自然就可以相互访问了，原因是无线路由器 LAN 口跟 WLAN 是桥接的。
当无线路由器是 WAN 口接交换机时，无线终端出网会多一层 NAT 转发，并且此时只能无线终端单向访问 NAS 服务器。

coolred

现用第二种，常规方案，NAS访问无影响接在交换机上，路由器前前后后换个多个，运行正常
