[电源] PTT上的ADATA XPG Fusion 1600W拆解评测

发表于 2023-4-2 14:37 | 显示全部楼层 |阅读模式

本帖最后由 sinopart 于 2023-4-3 08:56 编辑

AX1600i,TX1600的ATX3.0时代平替品（虽然TX1600的PCIE5 Version也快上市了），台达代工，用料极其豪华。

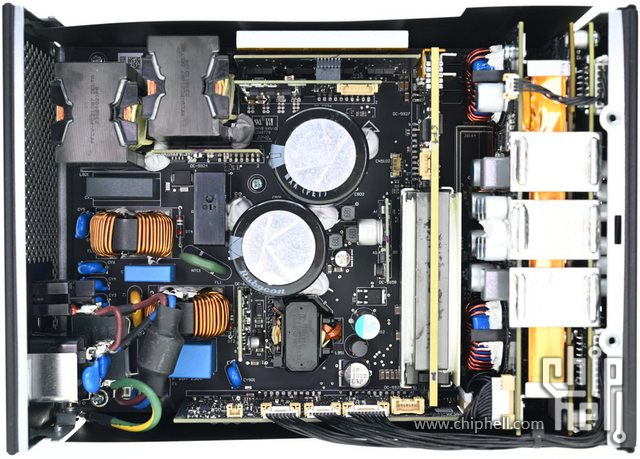

拆解结果显示，这并非某个OEM型号改装而来，是台达从零开始给威刚ADATA研发的独立型号。

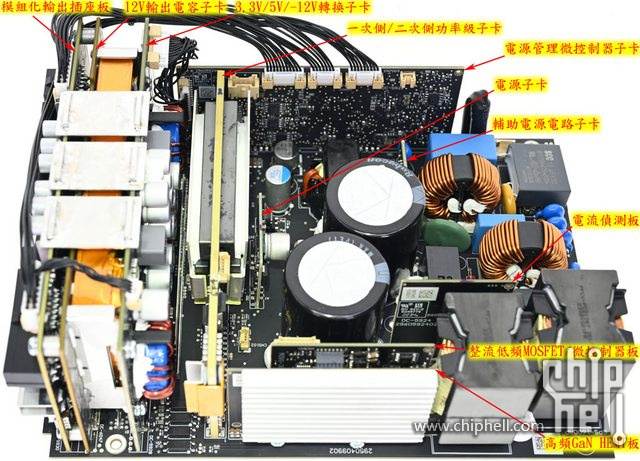

无桥图腾柱PFC,氮化镓HEMT，平面式变压器（Coolmaster Masterwatt Maker 1200 MIJ同款设计）

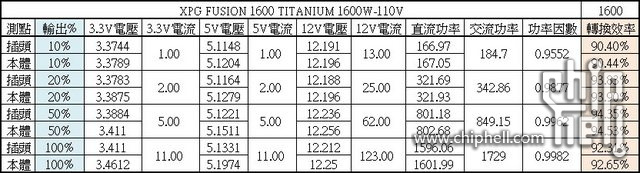

220V下满载转换效率94.72%，很恐怖。
原链接：https://www.ptt.cc/bbs/PC_Shopping/M.1680268764.A.162.html（PTT论坛，需要梯子）
图片展示：









回复

发表于 2023-4-2 14:47 | 显示全部楼层

换算下来 rmb要5000+啊

回复

发表于 2023-4-2 15:05 | 显示全部楼层

本体/插头
是不是板端和线端的意思？

回复

发表于 2023-4-2 15:09 | 显示全部楼层

然而价格太夸张了……

回复

发表于 2023-4-2 15:11 | 显示全部楼层

ax1600i也容易坏，刚保修换新了一个。

回复

楼主| 发表于 2023-4-2 16:23 | 显示全部楼层

skanlife 发表于 2023-4-2 15:09
然而价格太夸张了……

希望国行不要这么夸张

回复

发表于 2023-4-2 21:55 | 显示全部楼层

估计价格也爆了，AX1600i越来越有性价比？

回复

发表于 2023-4-3 05:07 | 显示全部楼层

港都狼仔，tw版的fcpowerup，但是没有那么多吐槽跟梗图就是了，110v内果然众生平等都是1300w
不过这颗PSU用110v似乎有超载风险...

回复

楼主| 发表于 2023-4-3 08:33 | 显示全部楼层

理塘丁真发表于 2023-4-2 21:55
估计价格也爆了，AX1600i越来越有性价比？

还没看到纹波的测试，如果纹波也能像axi那样控制在10mv以内，那就可以说是全面超越了ax1600i,虽然超越的幅度不多，但考虑到这是atx3.0的电源，有强大的抗过载能力，ax1600i可以退位了。

回复

发表于 2023-4-3 09:12 | 显示全部楼层

如果AX1600i没有更新ATX3.0，这个就是下一代的王者了

回复

发表于 2023-4-3 09:16 | 显示全部楼层

不会CWT上了SiC的CTT1650W今年还是只能在台北电脑展看样品吧？

那位也是重量级，好像不算特别大。

回复

发表于 2023-4-6 10:36 | 显示全部楼层

入了海韵的TX-1600

回复

发表于 2023-4-6 10:37 | 显示全部楼层

blackdenoir 发表于 2023-4-3 09:12
如果AX1600i没有更新ATX3.0，这个就是下一代的王者了

确实没有更新到ATX3.0，只是兼容，看它送的4090电源线就知道

回复
