水路再改-518XTG外置分体水冷

落寞之心

年初时给4090上了分体水，发现518这个箱子前方加了420冷排以后市面上的140风扇根本吹不动，机箱内进风困难，热量堆积。烤一次TSE压力测试水温能去到40度。
于是萌生了外置冷排的念头。（军备竞赛！）

平台：
CPU：5900X
主板：MSI B550 UNIFY
内存：十铨幻镜（梦境）8Gx4 4000mhz，运行于3733mhz，FCLK1866mhz
显卡：七彩虹4090 ADOC
系统：win10专业版22H2
机箱：追风者518XTG银色，使用追风者pcie4.0延长线竖装显卡。
电源：长城G17 1700W，虞城MOD镀银线、16pin转双8pin显卡线
灯光：追风者圣环，海盗船指挥官XT

主机箱散热：
CPU冷头：alphacool XPX Aurora冷头，配第三方偏移支架（具体可见我的历史发帖）
显卡冷头：Bykski N-IG4090VXOC-X-V2
冷排：       Alphacool 360 30厚铜排
水泵：       Alphacool VPP655 PWM（扬程3.7M，流量1500L/H）
水箱：       Bitspower BPPRE150 D5泵箱
风扇：      大镰刀温柔台风GT1850 x3顶置吹排出风
                利民C14X x2前置吹排进风
                追风者F140MP_V2后置出风
管路：      三分厚软管、Bykski快拧接头若干、90度弯头x6、45度弯头x3、流速计x1、测温堵头x1、排水阀x1

外置冷排箱散热:
冷排箱：咸鱼定制，镀锌钢板材质
冷排：   magicool 480 86厚紫铜管冷排 x2
泵盖：   iceman 全铜双D5串联泵盖
水泵：   lowara D5手动调速 x2
水箱：   iceman RX7 240水箱
过滤：  净水器用5寸PP棉1微米过滤器
风扇：  大镰刀温柔台风GT2150 x8
快插：  Koolance QD3 MS10x16, FS10x16, QD3 MSG4, FSG4
管路：  三分厚软管、Bykski 快拧接头若干、宝塔若干、管箍若干、90度弯头x5、（延长x1，堵头x1用于充当排水阀）

一些装机细节：（发图限制500K真的好难受啊）
主机水路和外置冷排箱水路均具备：冷排，水箱，水泵三个关键部件。通过止水快插与球阀切换，可各自独立运行，也可连接一同运行。

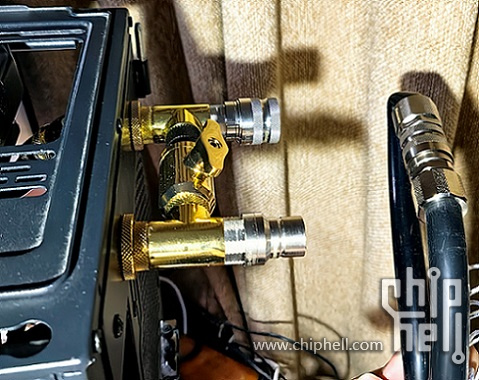

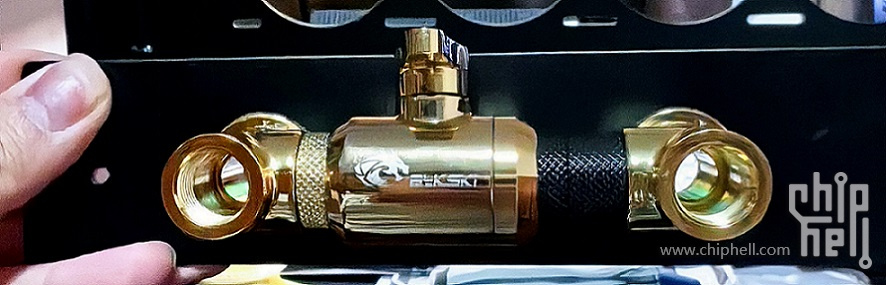

如图，在518XTG机箱原本顶部的第二系统IO接口挡板位置，做一块开2个直径20mm穿板孔的镀锌钢板，替代原挡板。一孔为出水，一孔为回水。两孔之间通过三通连接一个球阀，打开球阀，断开止水快插，主机箱内水路独立运行；接上止水快插，关闭球阀，水路联通外置冷排箱。（这一构思我还是在本坛看到的，可惜没记那位老哥的ID。）通过这一构件，内外水路可以各自独立运行，方便机器搬运，冷排清灰，水路维护的需求，以及当外置水路维护时间较长时，主机可以通过内部水泵及360排完成轻度办公需求。

机箱内部：

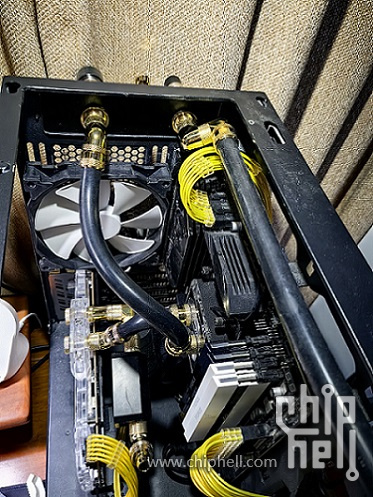

为了避让主机箱顶部360冷排，不得不使用了连续90度，这种水路构型对流量影响特别大。

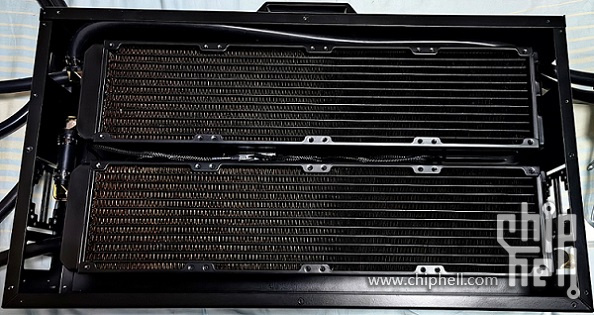

冷排箱内部：

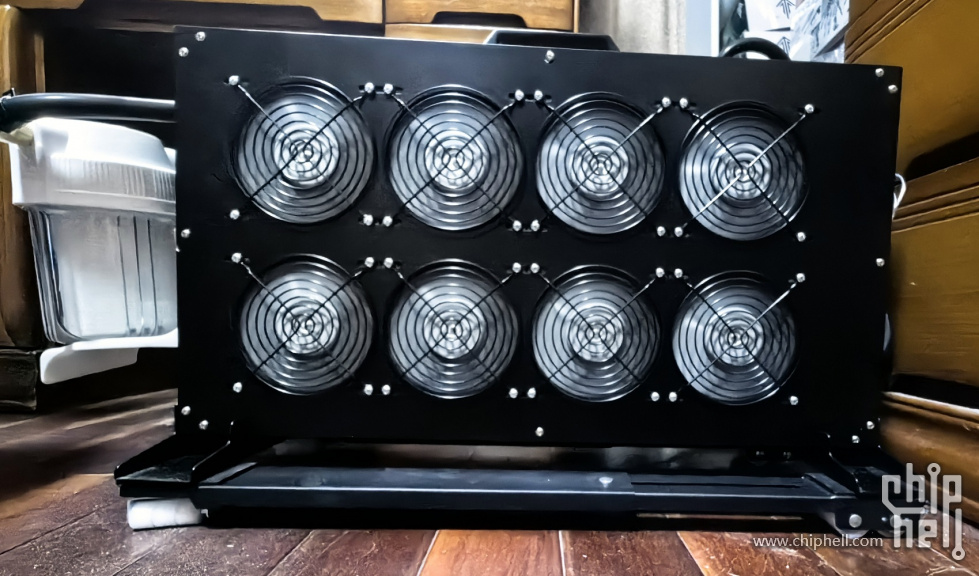

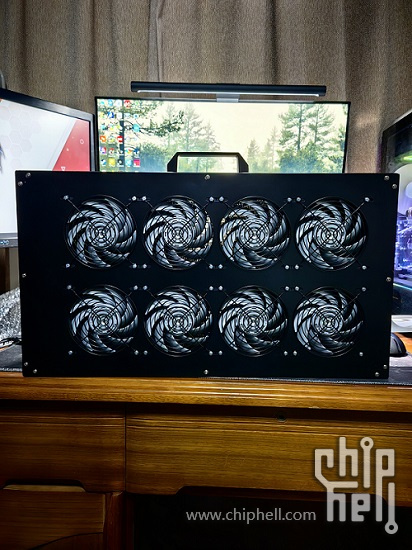

为了减少冷排箱长度，没有给走管和泵留下充裕空间，水泵只能挂在外部风扇位上，内部两个水箱之间的连接也没法直接走管，使用了2个90度弯头。因为希望把加水排气功能均放在外置冷排箱上，又不愿使用120水箱造成排泡困难，因此水箱也只能挂在泵箱外。算是牺牲了美观度吧。实际上是可以做成MORA那种美观外形的。再者，没有选用MORA那种栅格进气孔，原因是温柔台风在前部有阻挡物时风噪会明显加大，因此选择用圆形的隔离铁丝网作安全保护。
480 86冷排：实际使用下来发现，magicool新出的这款86排还是非常容易吹透的，温柔台风在最低转速800转时，手部在排后就能感受到风。配上台风似乎有点过剩，不过提高转速能够带来更高的散热上限时肯定的。
净水器过滤器：得益于大体积，对流量损耗非常小，1微米的PP棉也能过滤非常细小的杂质。以前觉得水路挺干净，冷排洗的很干净，但是实际用了过滤以后发现还是有非常细小的渣渣。当然，绝大部分玩家应该没机会用上这种体积的过滤。

简单测试：
详细的测试后续再测，只做了简单测试。
水路目前3个D5全速，使用BY流量计测试4.0L/min，日常使用机箱内D5满速，外置双D5半速，流量3.4L/min。

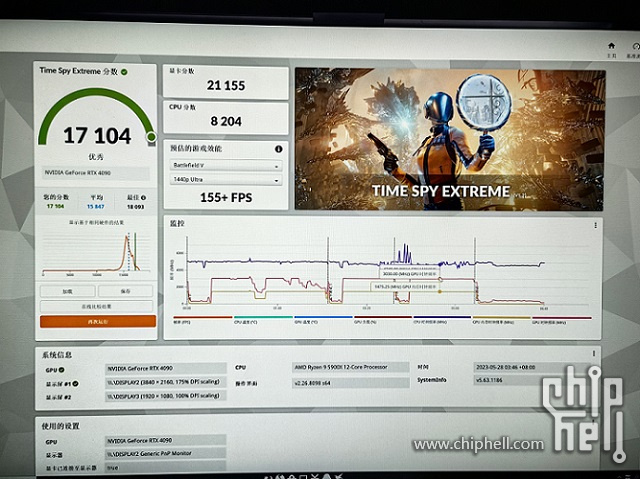

目前的恐怖规模可以做到待机/低负载水温室温温差1度以内。1000转风扇烤PR压力测试水温室温温差6度。

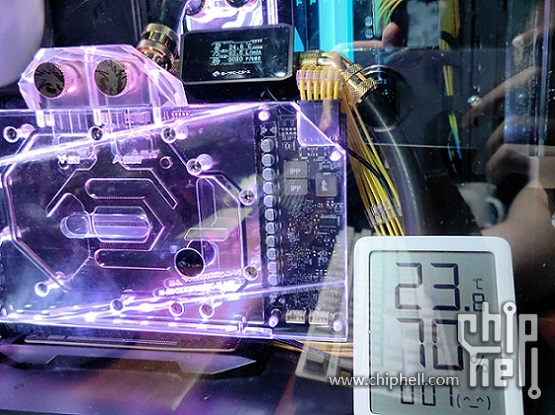

传不了大图只能将图压到500K，温度计上水温已经看不清了。室温23.8度，待机水温24.6度。
得益于散热能力提升，终于敢给ADOC刷上名人堂的bios超一下了。能够稳定日常使用的超频极限为：小飞机功耗墙拉10%（即605W），电压1.1v，核心+193，显存+1300。

PS：是否有人知道水箱顶部灯带碰到水了咋搞（就是双泵箱一个不留神的痛），现在ARGB红色黄色光是会频闪，蓝色光可以常亮但是有一个灯珠常亮绿色。似乎也没啥办法吹干灯带。
