D30+7950X+4080装机

didicaca

趁着老婆不在家，偷偷装了一台主机，配置如下：
CPU:           AMD 7950X
主板：        屏蔽牌 电竞雕WIFI B650M AORUS PRO AX WIFI6主板
显卡：        华硕（ASUS）TUF GeForce RTX 4080-16G-GAMING
内存：        金士顿 (Kingston) FURY 32GB DDR5 6000 买了两条32G的，一共64G
电源：        安钛克 Antec NE1000W金牌全模组
SSD:           三星（SAMSUNG）2TB SSD固态硬盘 M.2接口(NVMe协议PCIe 4.0 x4) 980 PRO （MZ-V8P2T0BW）
散热器：     利民（Thermalright）Phantom Spirit 120 幻灵 AGHP GEN4逆重力热管

主机看了不少，基本上都觉得太大，以前一直是用ITX机箱的。另外又买了几把风扇，都是便宜货。选屏蔽牌这块主板的原因是由于显卡太厚，所以必须要选择PCI-E插座在第一个槽位的，否侧显卡安装之后会超出主板边缘。判断方法就是看在显卡插槽的尾端是否对应一个主板固定螺丝孔位，本来看上华硕的B650重炮手，就是因为这点放弃了。显卡由于又厚又长，在安装时只能把IO挡板拆掉才能安装进去。在显卡底部又加了两个15mm的薄扇，顶部是2个14025的排气扇，尾部只能安装一把12厘米的，也是用来排气：

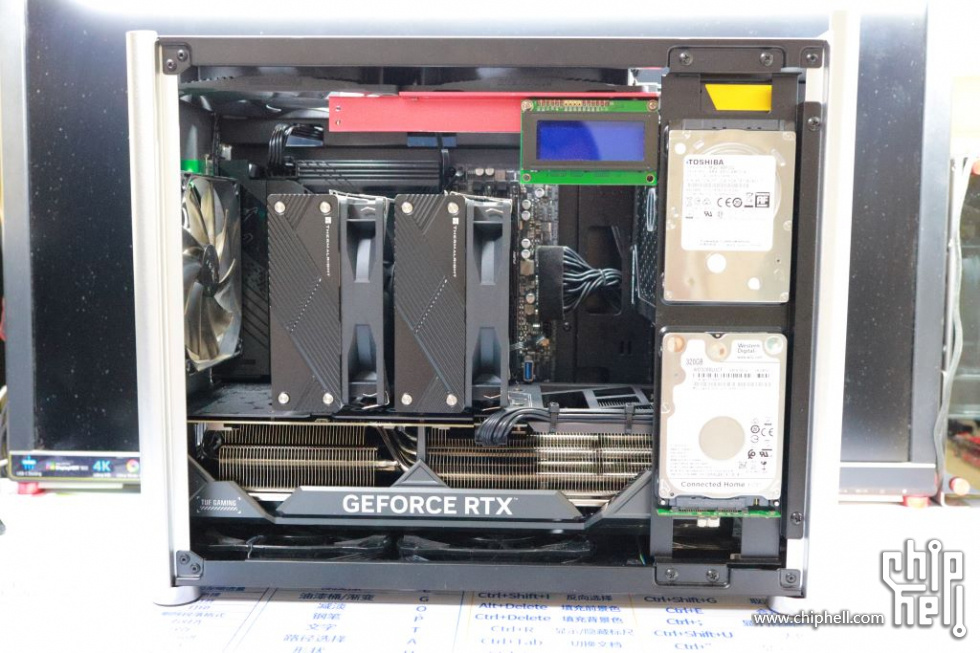

外观就不拍了，先拍一个主机内部，其中的前面板的USB线和音频线都是截短了重新焊接的，所以基本看不到，主板24P电源线也是买的成品定制线，线序不对自己又焊了一半，显卡的电源线是买的30厘米，电源本身附带的也是太长了，红色的角铝是安装LCD2USB显示屏用的，侧边支架上两个机械硬盘其实是个装饰，没接线。还有两个4T的2.5寸硬盘是15mm厚的，侧边装不下，只能装底部和主机右侧了：

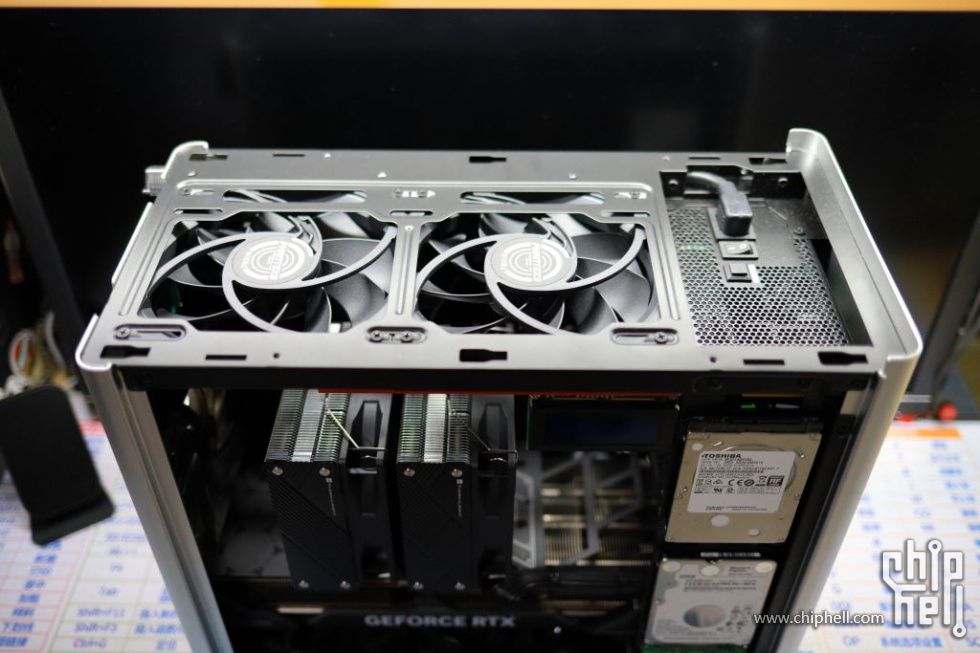

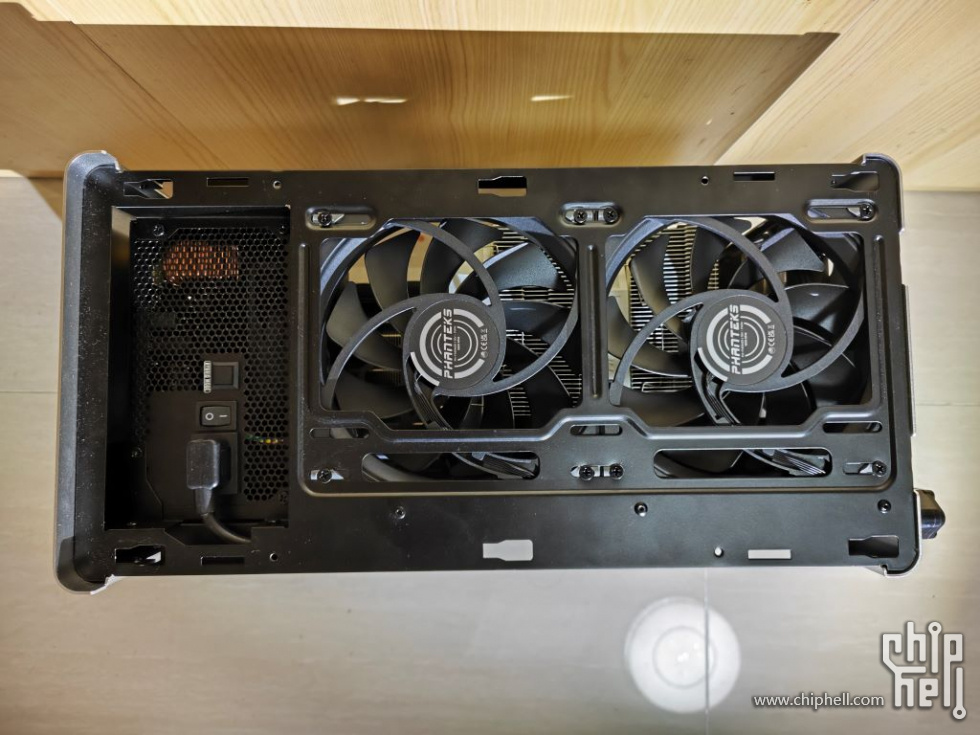

顶部，电源转接线是截短了的：

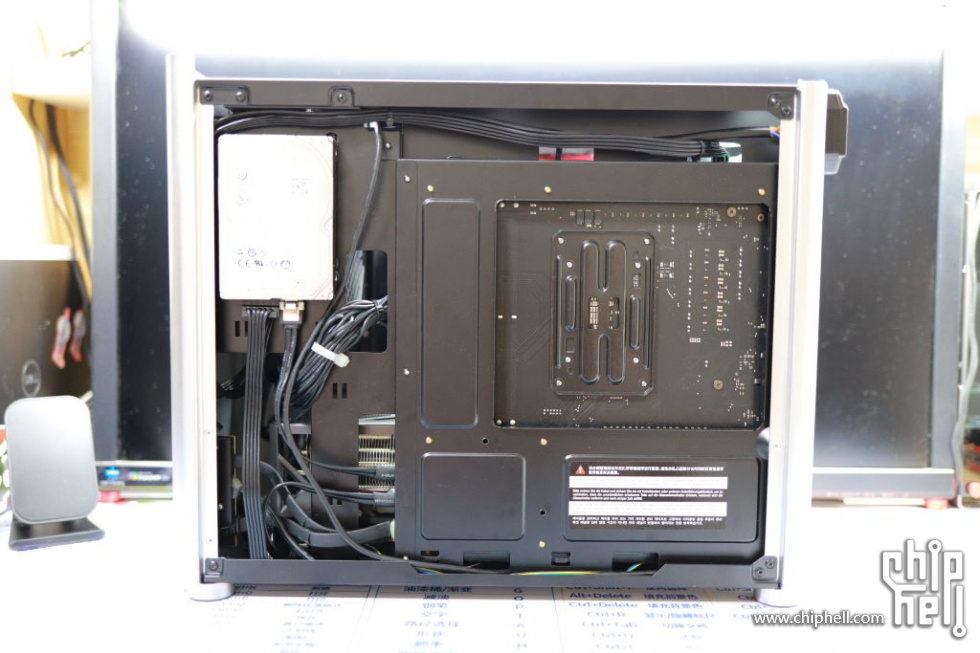

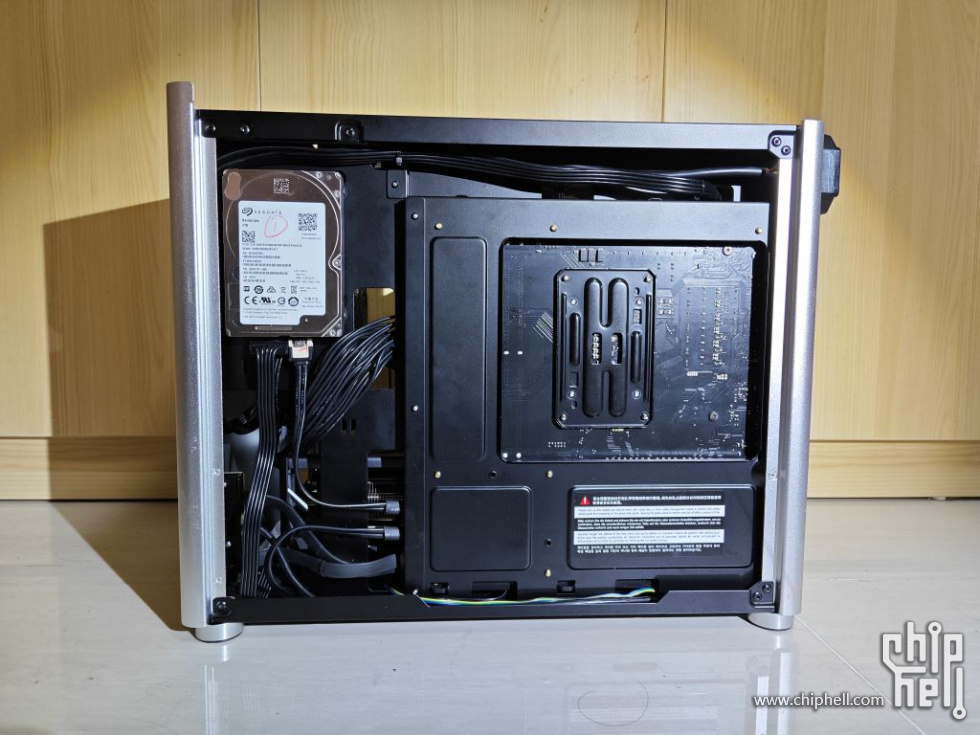

右侧，线虽然不多，看上去却比较乱，两个硬盘的电源线是用原来电源自带的，然后又把供电插头的5P插头拔掉，按照硬盘距离重新固定了位置，SATA线也是用的转接头，：

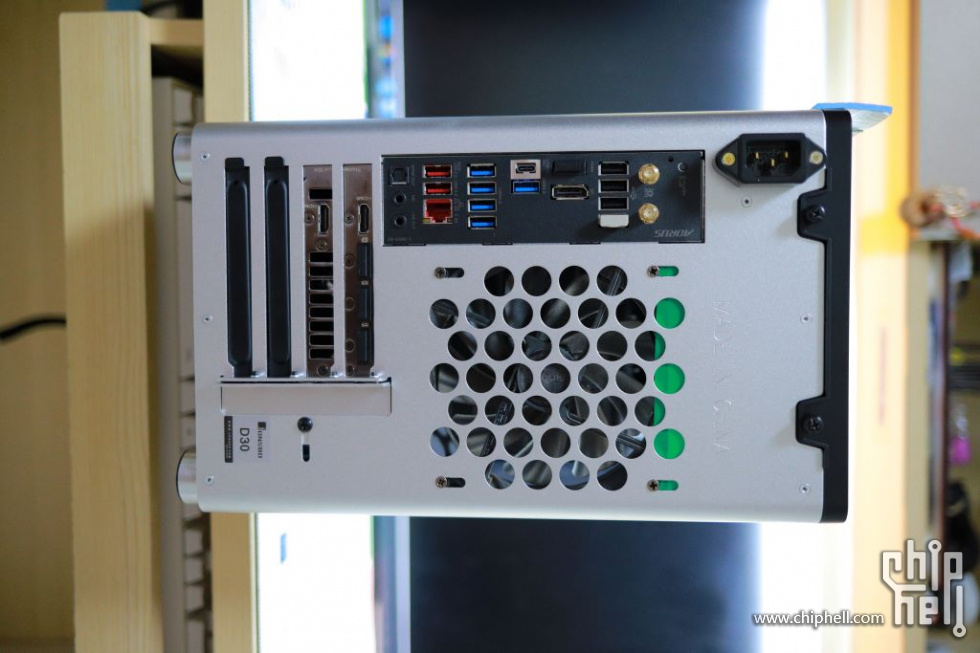

尾部，绿色胶纸是挡风用的，防止顶部的排气风扇从这里进风：

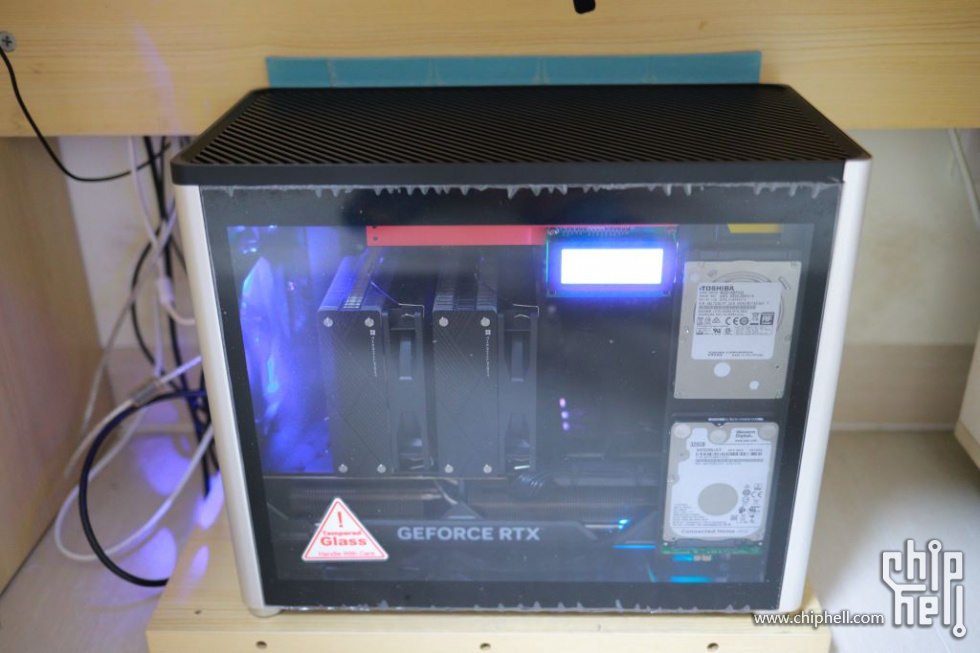

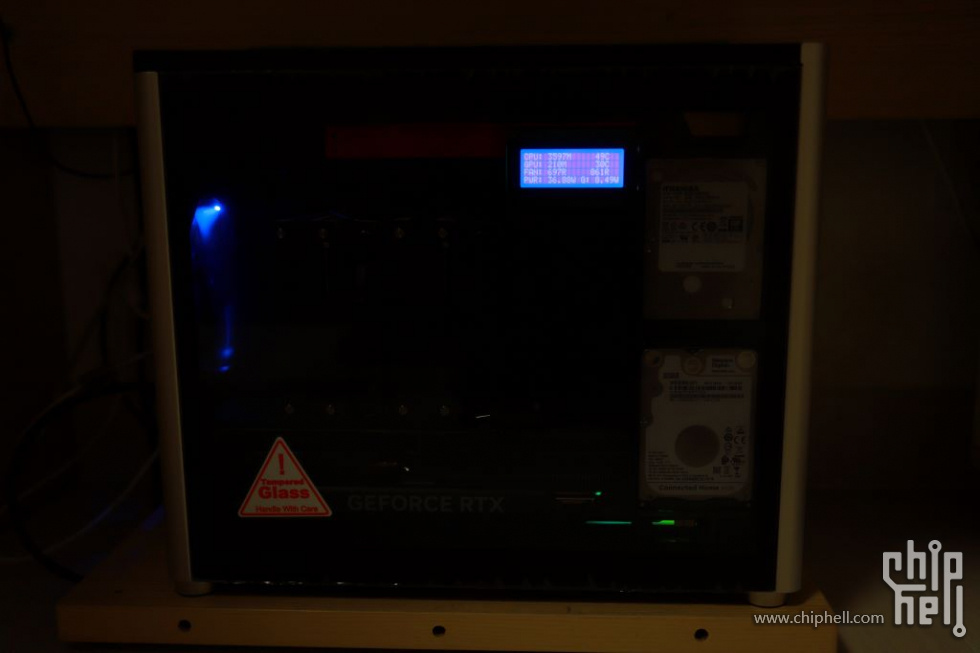

内部的小显示屏点亮时的效果：

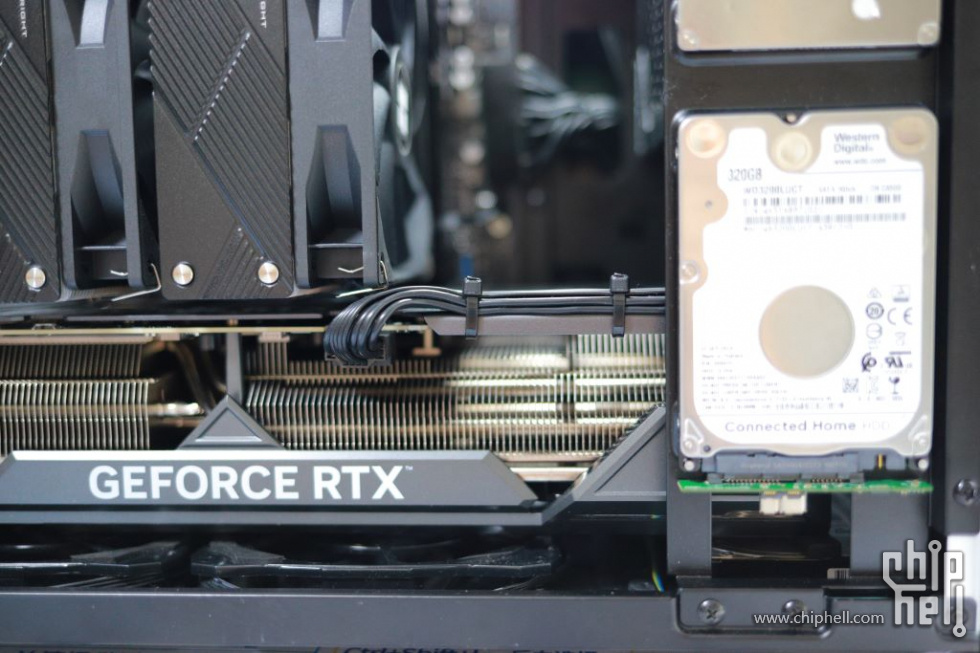

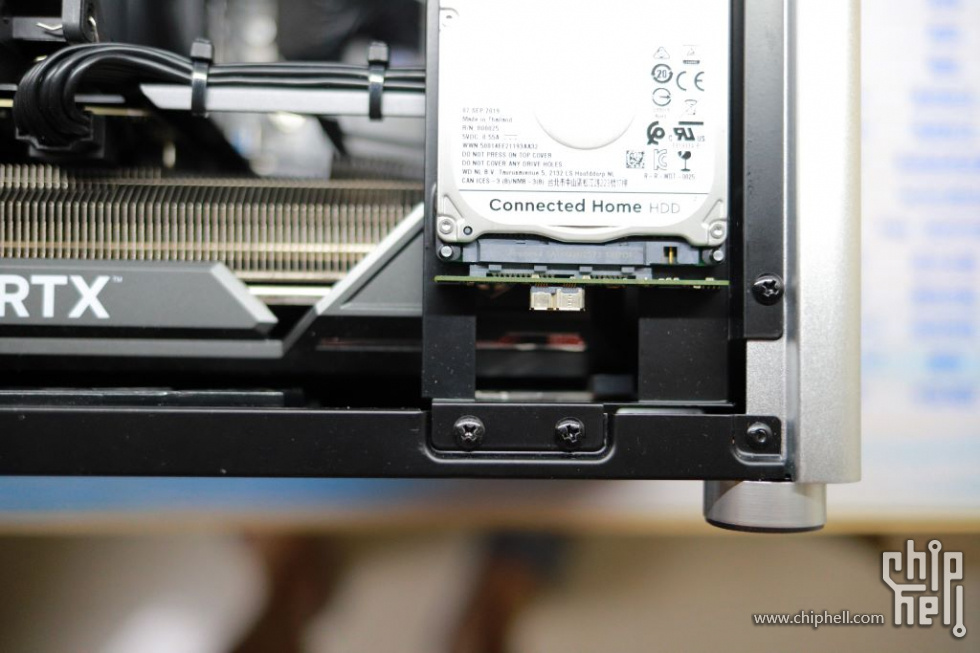

显卡支架看到在哪里了吗？由于显卡距离下面的硬盘顶部只有大概5mm的距离，所以剪了一块胶皮垫上，充当显卡支架：

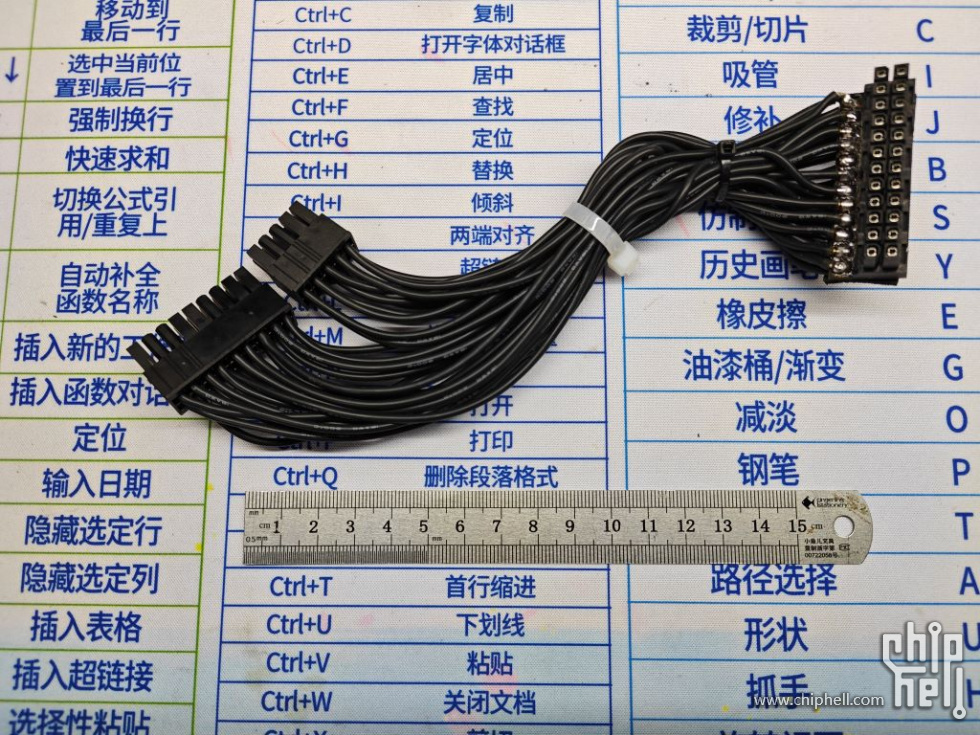

唯一购买的半定制线，由于电源比较新，很多人说没做过，我就买了一条20厘米的，对比了原装线，果然是不一样的线序，虽然电源端是一样的插头，但是到主板上就不一样了。不明白为什么主板明明只有23根有效的线位，电源出来却有28根。估计是测量主板电压用的吧。
这根电源线也是到手后把接主板的一端全部剪掉，然后再焊接到一个转接卡上：

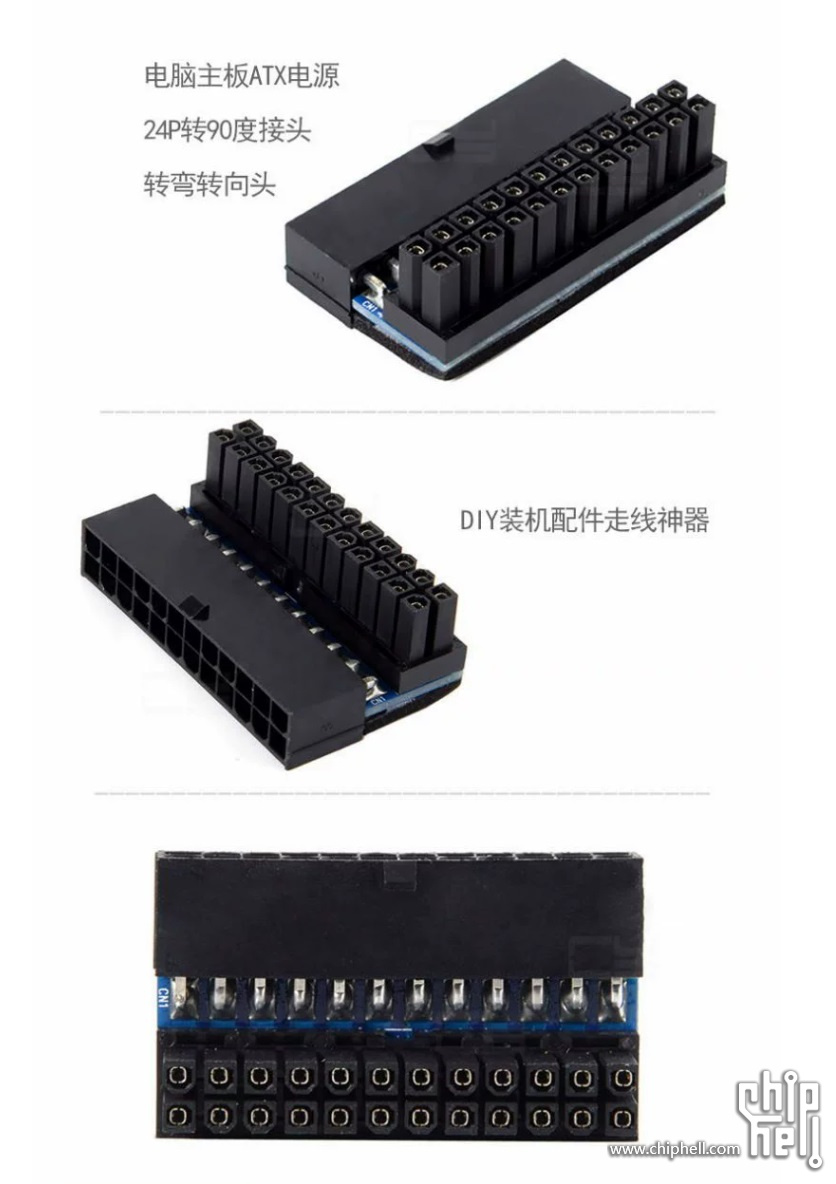

这个转接头我拆了一半，把插座部分拆掉，只保留插头部分，然后焊接成了上面的那个样子：

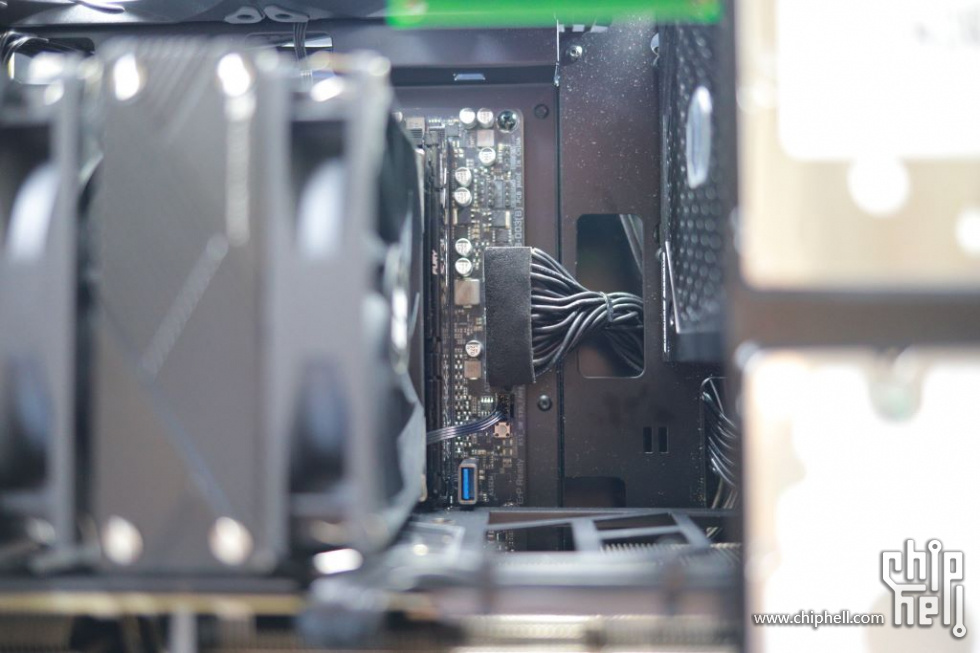

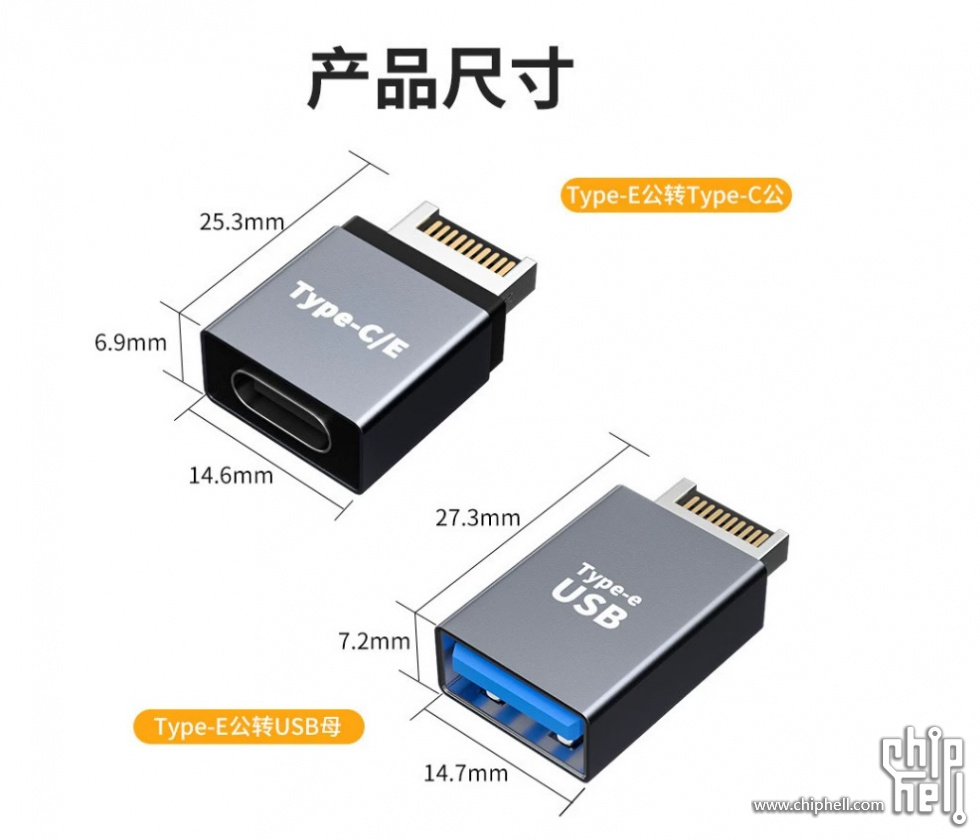

接到主板上的样子，电源插座下方的蓝色插座是一个转接头，准备把手里的移动硬盘装到侧边的支架上，这移动硬盘平时反正也用不着，就拿来当资料盘：






机箱附带的各类接线为了照顾兼容性都预留的特别的长，所以需要动手截断，下面是另外买的几个小零件，由于显卡拆装太麻烦，就没有拍：

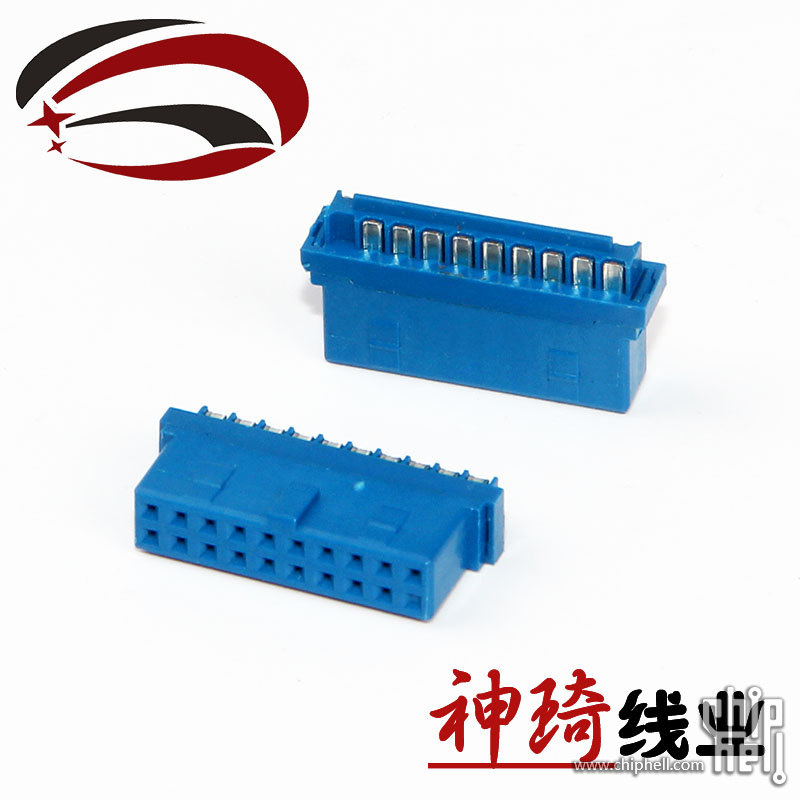

1：USB接头，把原线头按长度直接截短，然后按顺序再焊接上去，刚好主板的USB3.0的插座是侧方插入的，完美匹配，插头本身在显卡下方，没有拍照：

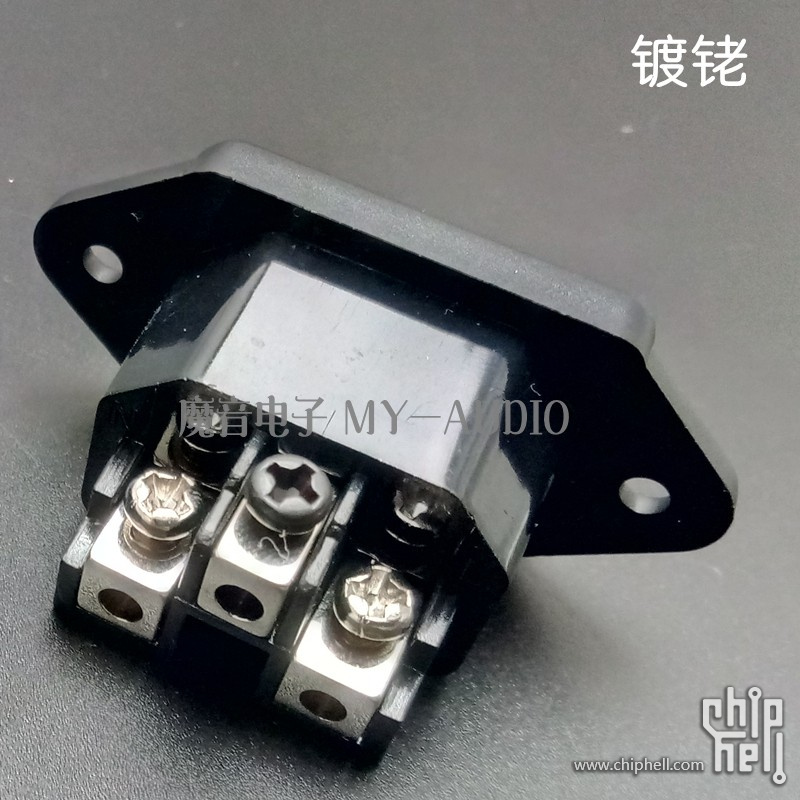

电源线也留的特别长，在机箱里需要绕好几圈，买了这个音响用的尾插，直接换掉：

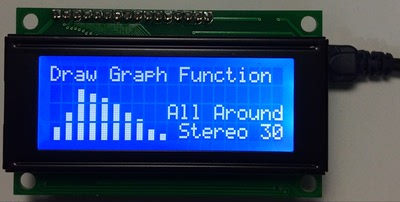

另外，又买了一个这种LCD2USB液晶屏，可以配合AIDA显示各种信息：

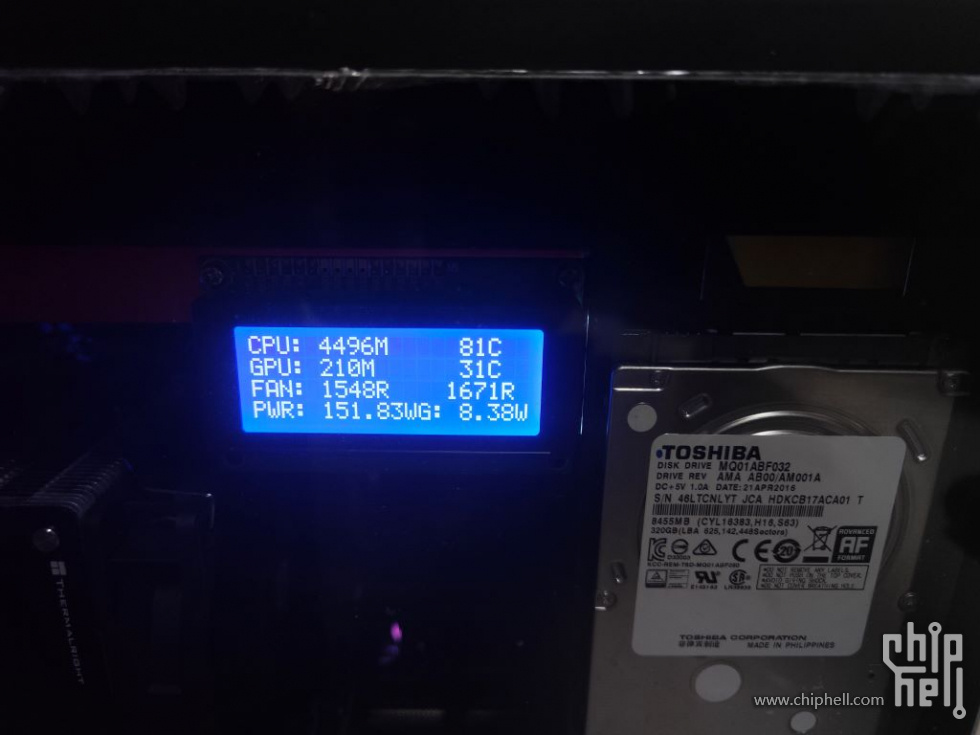

在机器上的效果，实物要比图片漂亮很多：



另外加了几把风扇，由于显卡太厚，底部只能加两个15mm的薄扇，顶部是2个14025的排气扇，尾部只能安装一把12厘米的，也是用来排气，贴胶纸的作用是防止顶部的风扇抽气的时候从这里进风：

。

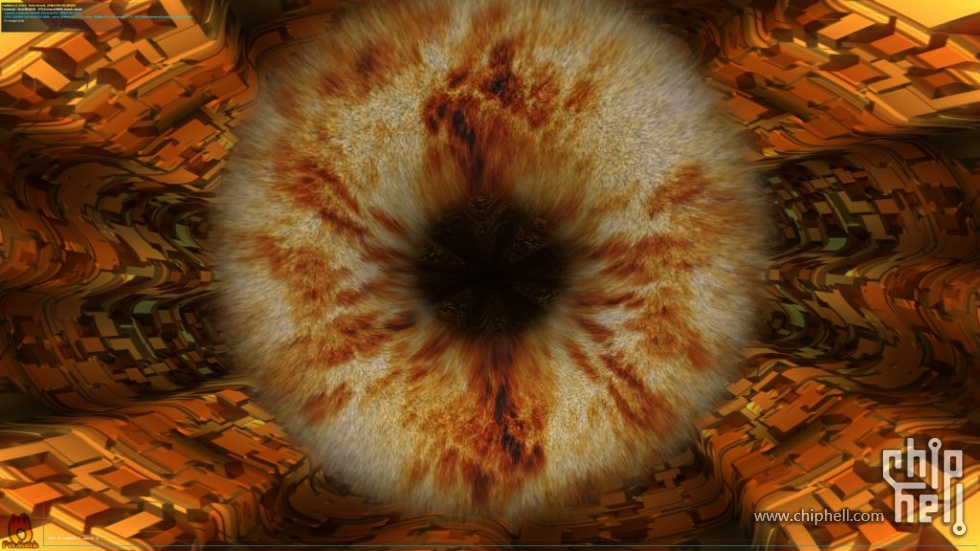

甜甜圈运行了20分钟，4K满屏测试了20分钟，显卡稳定在70°左右：

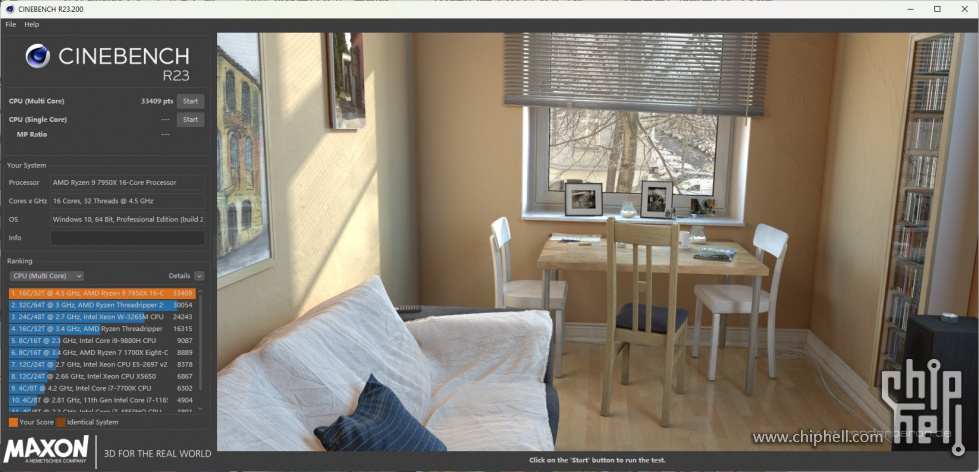

CIENBENCH结果，单核没测，CPU温度基本在80°左右：



。


这次装机基本上达到了我的预期目标，五年之内应该都不会换机了。说来惭愧，在第一次装386+387之后，就没有一次是完完全全的安装过一台全新的主机，总是各个部件交替着更换升级。这一次也是把之前的2块机械硬盘保留使用。

Teleport

很棒
楼主散热顶得住吗，我D30里250瓦总功耗都有点热

zrj766

散热塔装反了 虽然看起来不影响

bat1985

这个机箱就是个闷罐，我之前D40都觉得受不了，楼主搞个好点的机箱估计温度还能低不少

张小泉。

自己截线焊接头这操作真牛逼。老玩家了

仅次于我

在用D40，下进上出。
240的水冷，装在上面，盖上顶盖，感觉吹出的冷排热风会积累在顶盖里。拆了盖子，上面加了两把140的风扇抽风，凉快了好多。

Skysky007

D30我也有，确实不错，在ITX机箱里面，显卡选择余地大，又可以上普通塔式风扇和ATX电源，机箱做工也厚实。

qiuhepeng

温度这么低吗？

vasomax

24针的电源线,焊成那样居然没炸....有点佩服

awan8850

机械盘应景了

xbill

Teleport 发表于 2023-6-12 08:56
很棒
楼主散热顶得住吗，我D30里250瓦总功耗都有点热

D30就得做垂直风道。它四周都是密闭的，只有后面有一个风扇位会漏气，所以这里最好做成排风（如果做进气，那就3D打印一个罩让后风扇直通散热器）。顶部装两个高质量的14cm风扇（比如Arctic的P14），整个机箱就是一个烟囱，散热效果非常之好。

23319858

同用d30感觉把前面板做成镂空再把电源做成挂在面板上就完美了

NVIDIADS

同是7950x，待机40多度，游戏52-55，单核满载65-67度，全核满载94度全程无降频，机箱是evo，散热是360加汉堡，噪音较小
