盛夏海景房 一 微星 B760M 迫击炮 + 星耀 4080 + 爱国者 星璨岚 装机展示

tommylin

进入三伏天后天气是越来越热，今天就为大家带来一套盛夏style的海景房主机。既然是海景房主机，机箱上选择了爱国者的星璨岚，270°无A立柱设计可以更好的展现内部硬件。由于最大支持MAX主板，在核心配置上使用微星 MAG B760M MORTAR WIFI+13700K的组合。内存选择了光威 神策 DDR5 RGB 6800 皓月白，海力士A-DIE颗粒的加持下，性能十分出色，外加白色和橙色的果冻配色十分契合本次装机主题。显卡选用了影驰 4080 星曜，搭配13700K的组合能满足日常大多数使用需求。存储选用了影驰 HOF EXTREME 30 PCIE4.0 1TB，连续读取 / 写入速度最高为 7000/6500 MB/s。散热和电源均来自爱国者，冰魄 CP360 Performance和ES850W ATX3.0 金牌全模组，对于13700k+4080的组合来说刚刚好。下面就直接进入装机环节。

装机配置

• CPU：INTEL i7 13700K
• 主板：微星 MAG B760M MORTAR WIFI
• 内存：光威 神策 DDR5 RGB 6800 皓月白
• 存储：影驰 HOF EXTREME 30 PCIE4.0 1TB
• 显卡：影驰 RTX 4080 16GB 星曜 OC
• 电源：爱国者 ES850W ATX3.0 金牌全模组
• 散热：爱国者 冰魄 CP360 Performance
• 风扇：爱国者 L12 幻彩积木风扇
• 线缆：爱国者 LG03 主板 24pin 霓彩线
• 机箱：爱国者 星璨岚 白色



整机展示

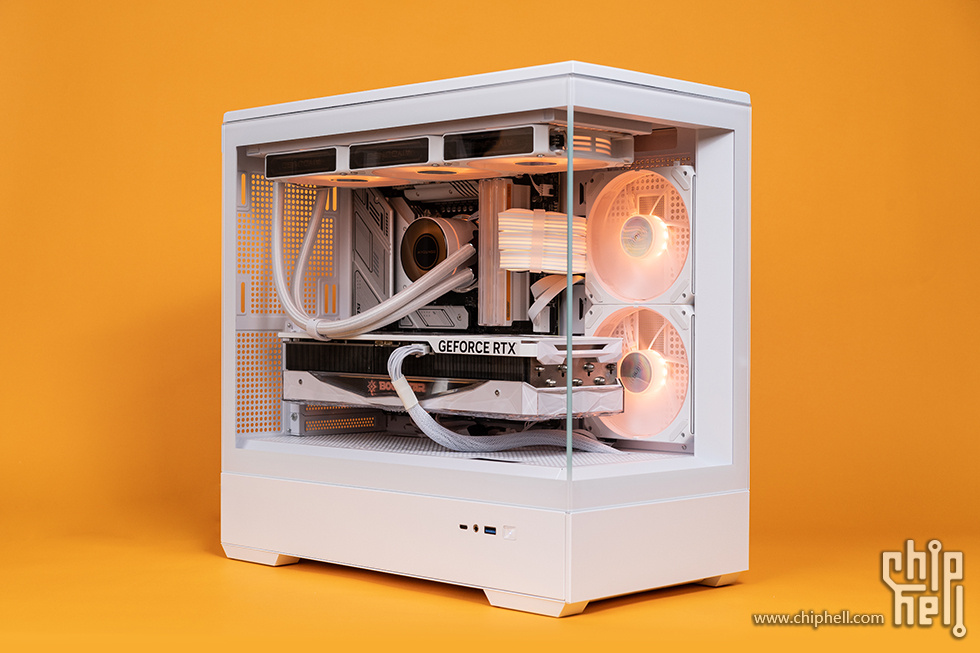

本次装机主题为盛夏，所以选用了很能代表盛夏气息的橙色灯效。爱国者 星璨岚的无立柱海景房设计，高透的钢化玻璃能很直观的展现内部电脑组件和RGB灯效。



内部支持MATX，机箱内部侧面安装了2颗反叶风扇进行进风，顶部冷排出风。

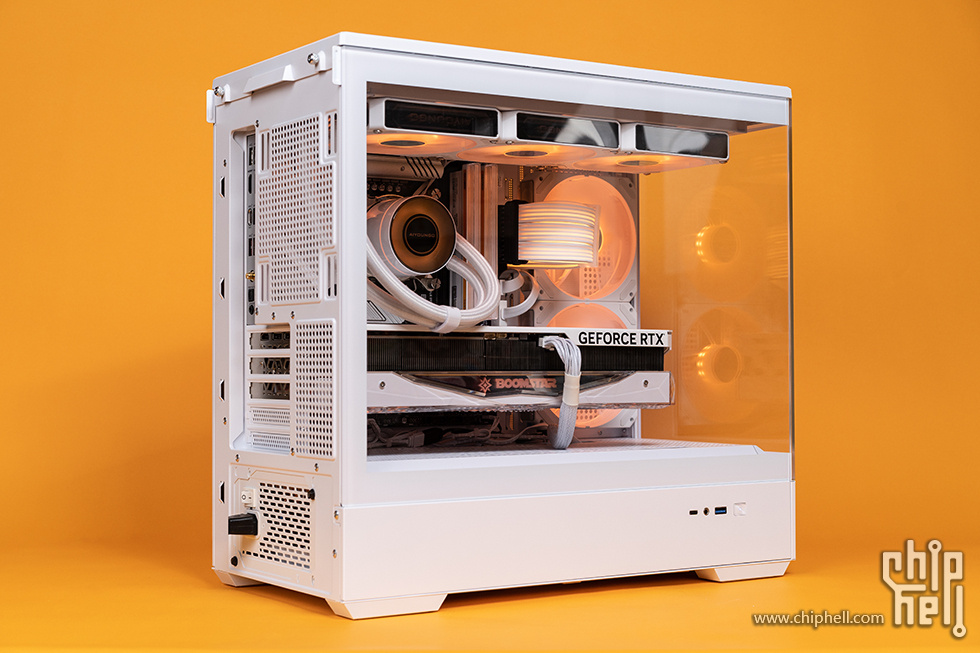

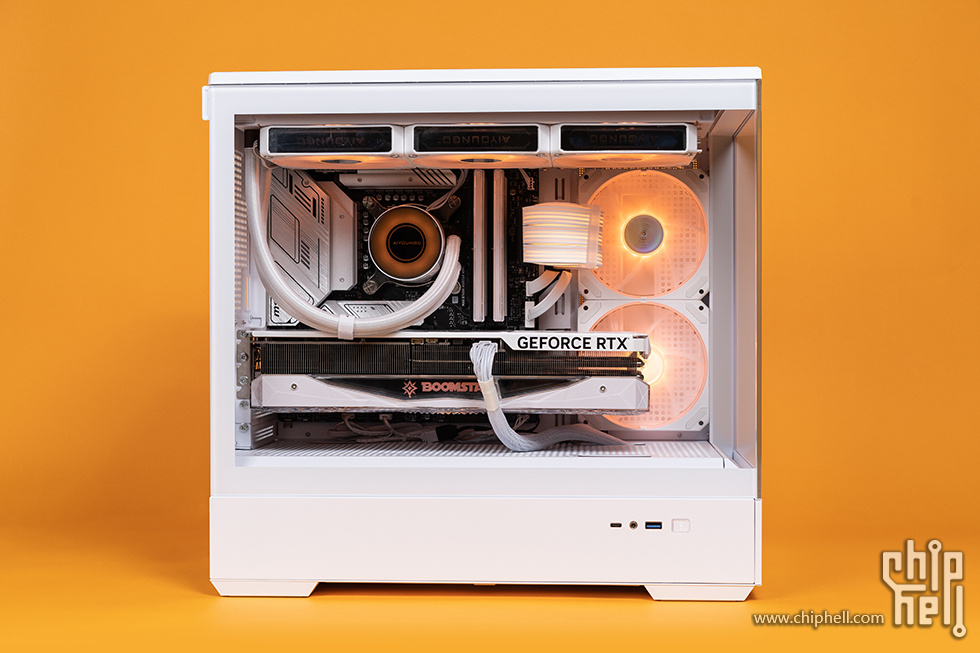

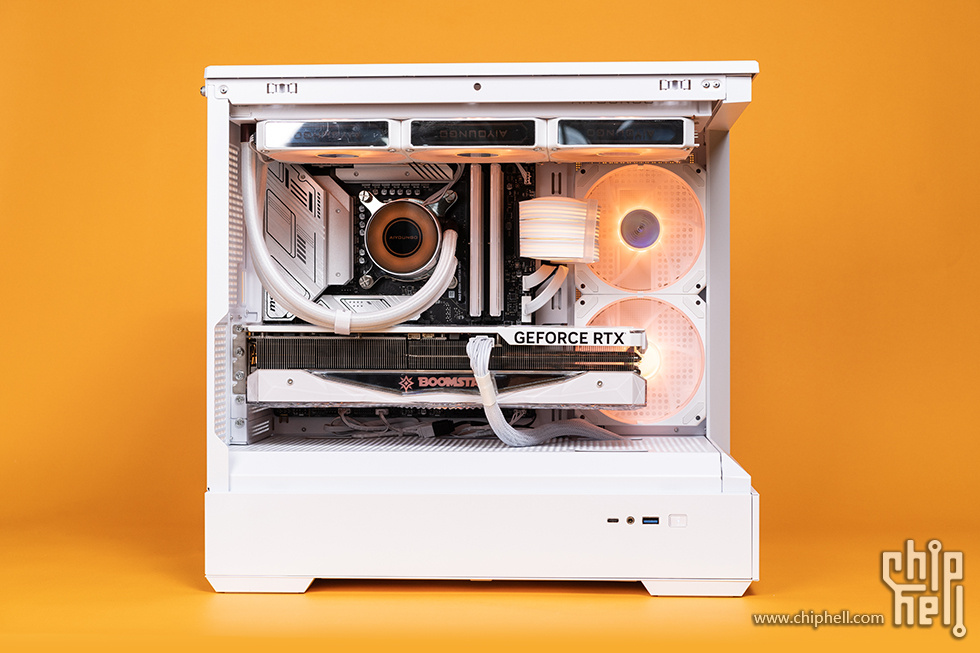

正面视角。

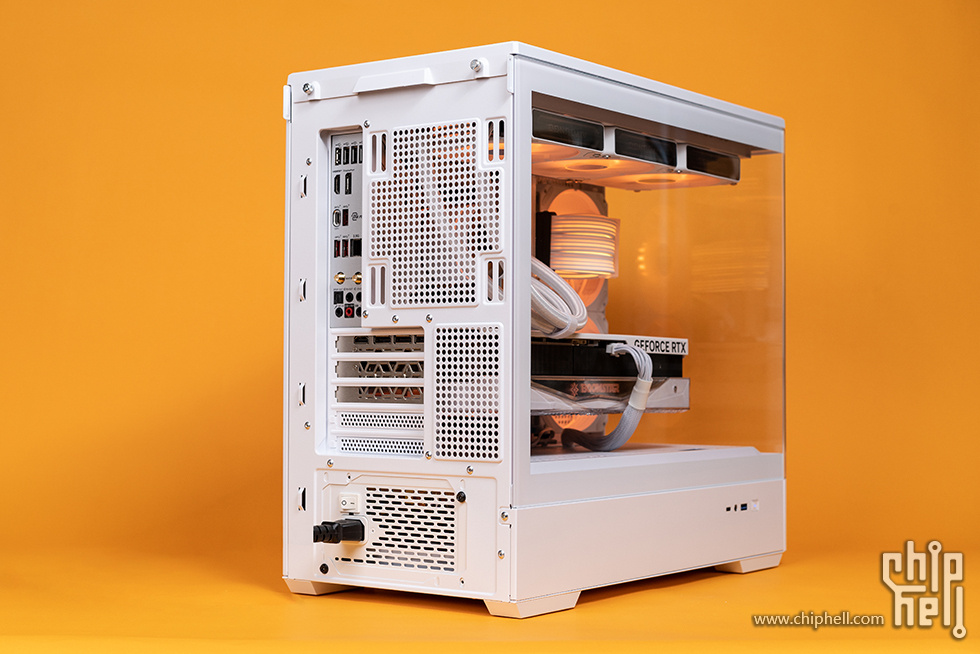

尾部位置是可以安装一颗12cm风扇的，由于我将水冷管朝向改为左侧安装，所以和尾部安装位有冲突，所以就取消了尾部风扇的安装。





机箱右侧的侧板两边都带有出风口设计。

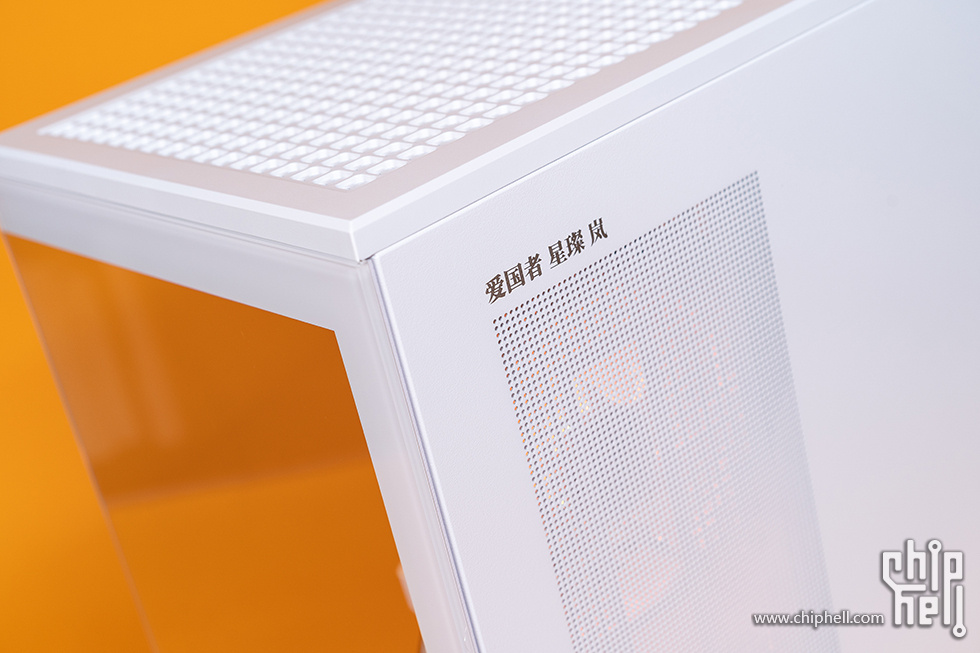

在左侧散热口的上方还有“爱国者 星璨岚”的中文LOGO字样。



去掉正面和侧面的玻璃侧板后的视角，可以看到装下3.5槽位的星耀4080显卡后，底部空间已经不充裕了，如果你想在底部安装风扇的话建议安装不超过3槽的显卡。







顶部的水冷冷排风扇换成了LC12，带侧面千面镜的视觉效果还是很不错的。

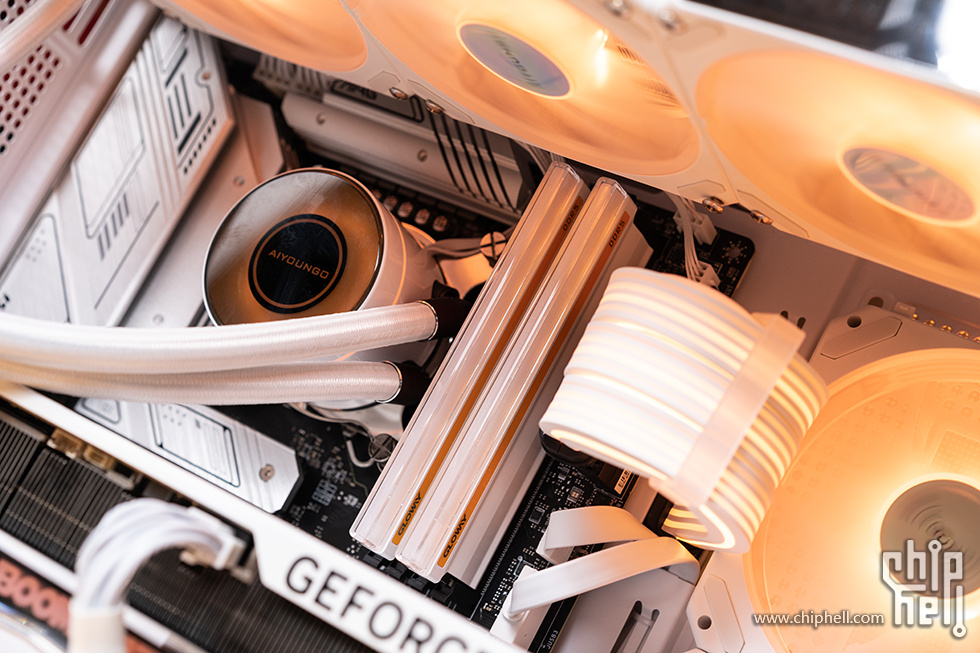

微星 MAG B760M MORTAR WIFI搭配13700K，大面积VRM银色散热装甲保证了供电稳定，当然作为白色主题的装机，银白配色更为协调耐看。

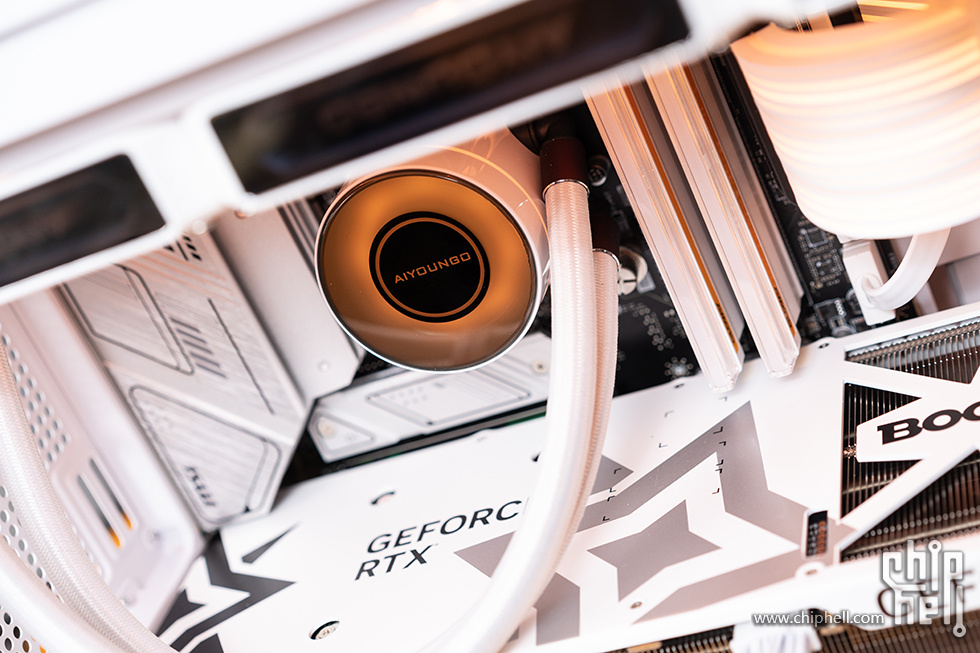

爱国者 CP360的冷头表面使用2.5D弧面的钢化玻璃材质，冷头盖支持自由旋转。实际视觉效果很不错的。

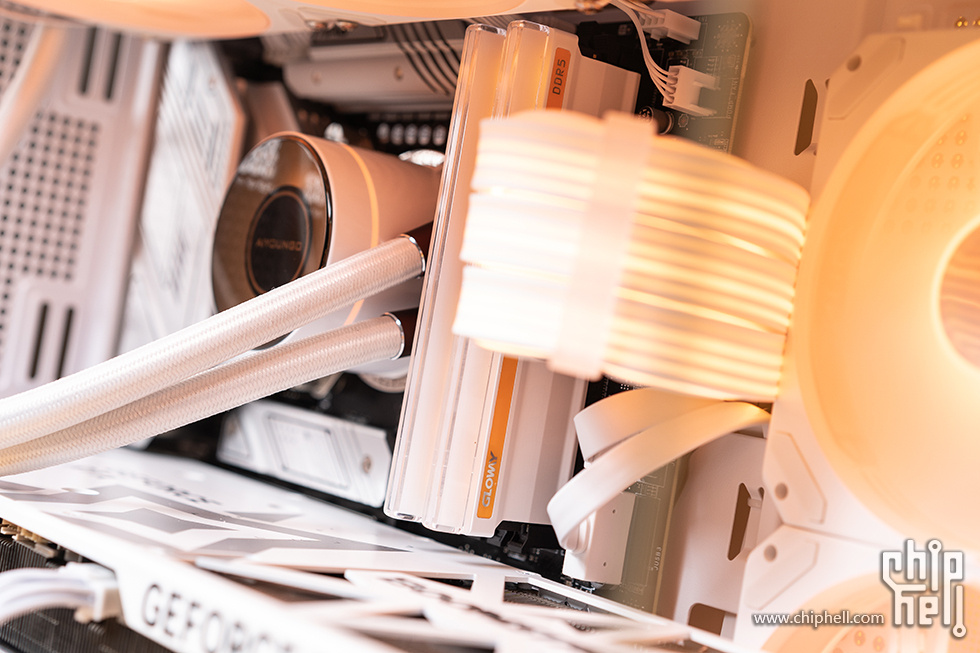

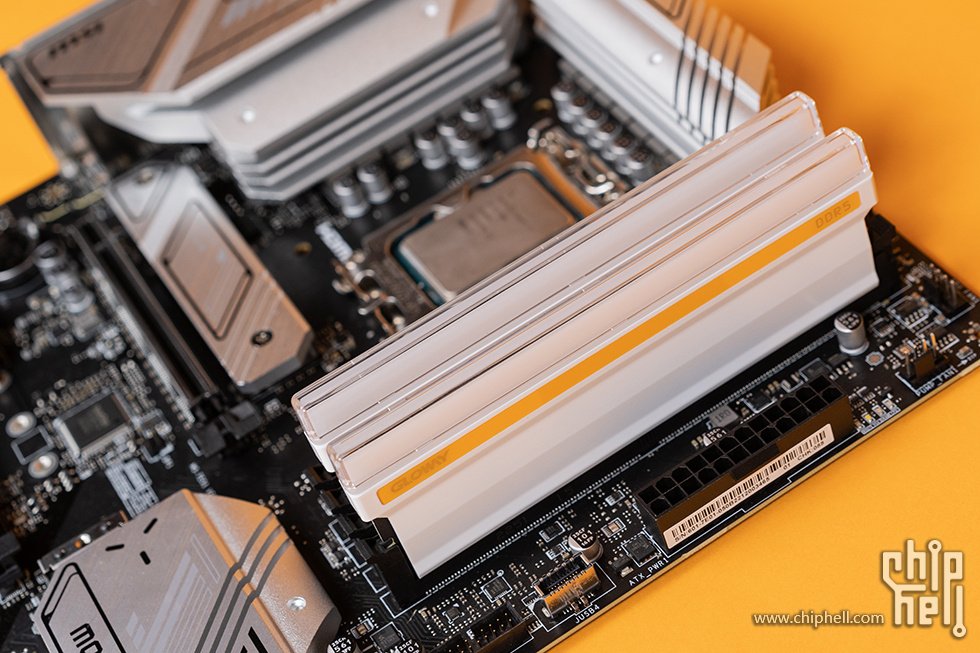

光威 神策 DDR5 内存，搭配了海力士A-DIE颗粒，性能十分不错，新颖的导光条结合Amicc (欧密格)的灯珠支持，拥有更高的亮度和更广的照射范围。



搭配上白色和橙色的果冻外观风格，和本次装机主题十分搭配。

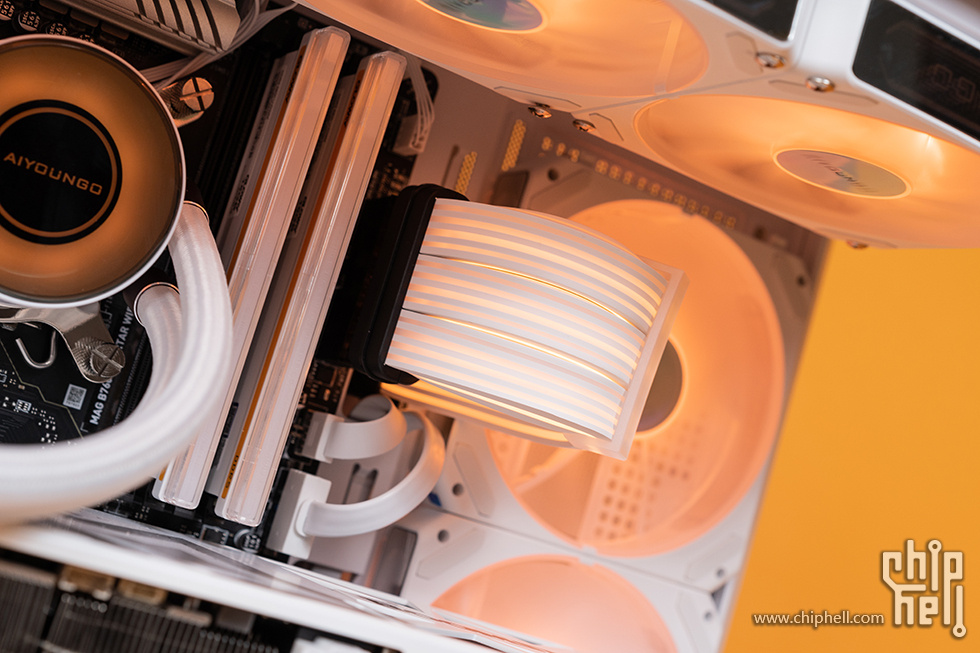

爱国者的主板24pin延长发光线，自带理线夹子，线材外部的导光带很厚实，具有不错的透光性。

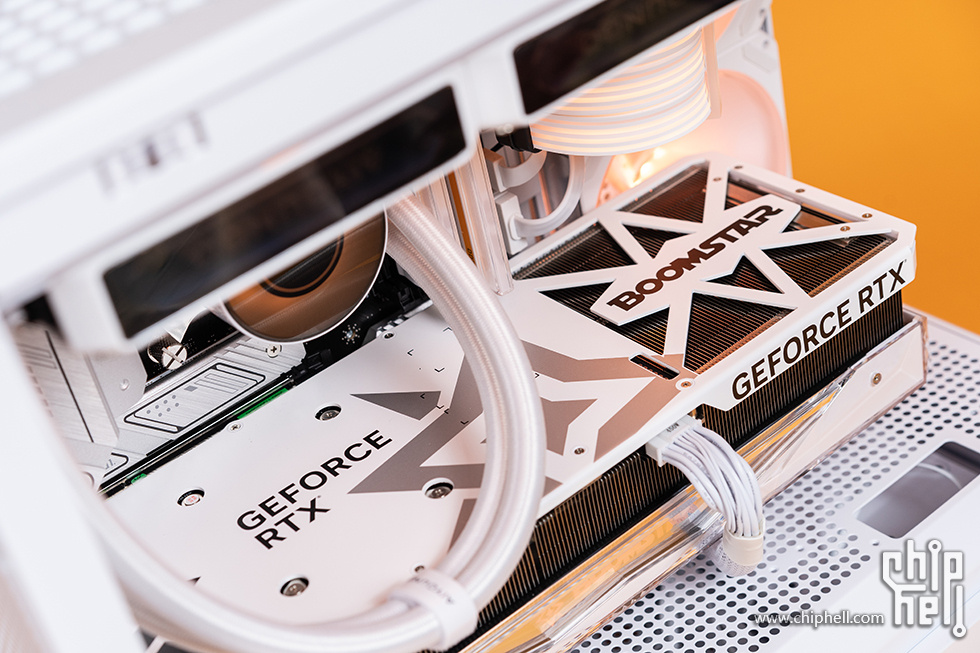

影驰 RTX 4080 16GB 星曜 OC采用全金属压铸白色背板，背板上有星型涂装，对于白色主题的装机方案还是很搭配的。





影驰GeForce RTX 4080 16GB 星曜 OC采用越肩设计，占用三个槽位，侧面导风槽上的BOOMSTAR logo采用千层镜光效，通电后有RGB效果。

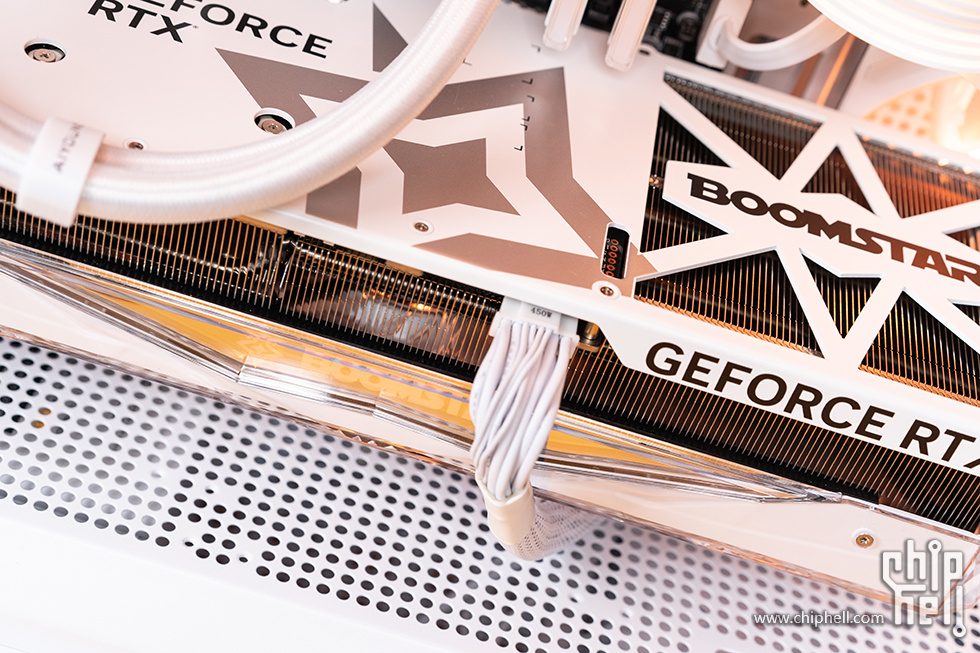

影驰GeForce RTX 4080 16GB 星曜 OC采用12V HPWR 供电接口。



背部的口空设计，内部布置了 4Φ8mm+5Φ6mm 镀镍复合热管，进一步加强散热功能。

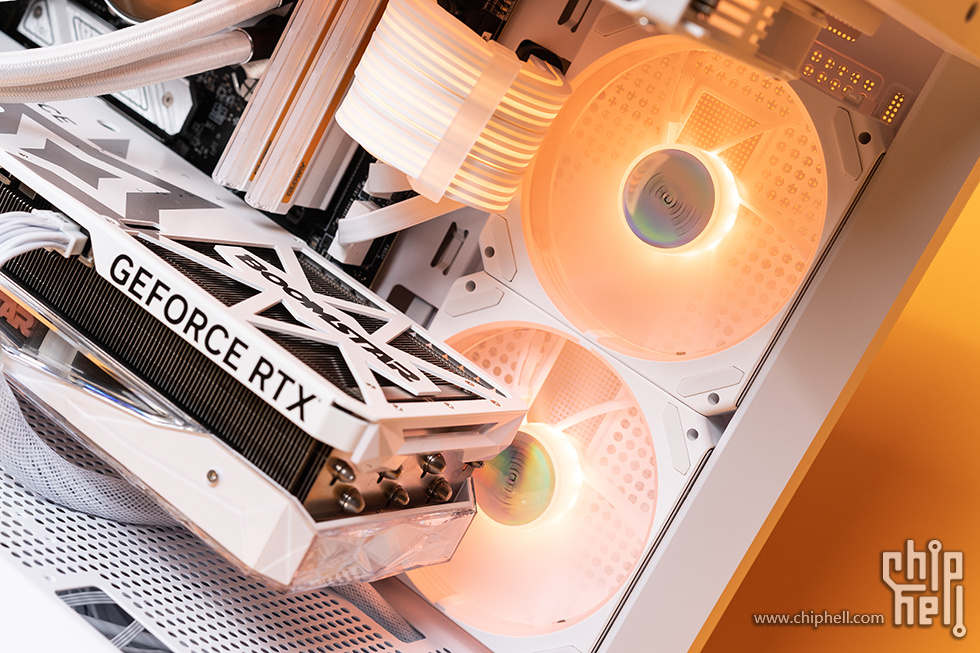

侧面装了2把LC12的反叶风扇，从效果来看，侧面进风顶部出风的实际散热效果还是不错的。





ES850长度仅有14cm，在兼容性征有很好的保证，自带的扁平模组线也给理线带来的便捷。



最后看一下背部的理线状态。



整机配件介绍

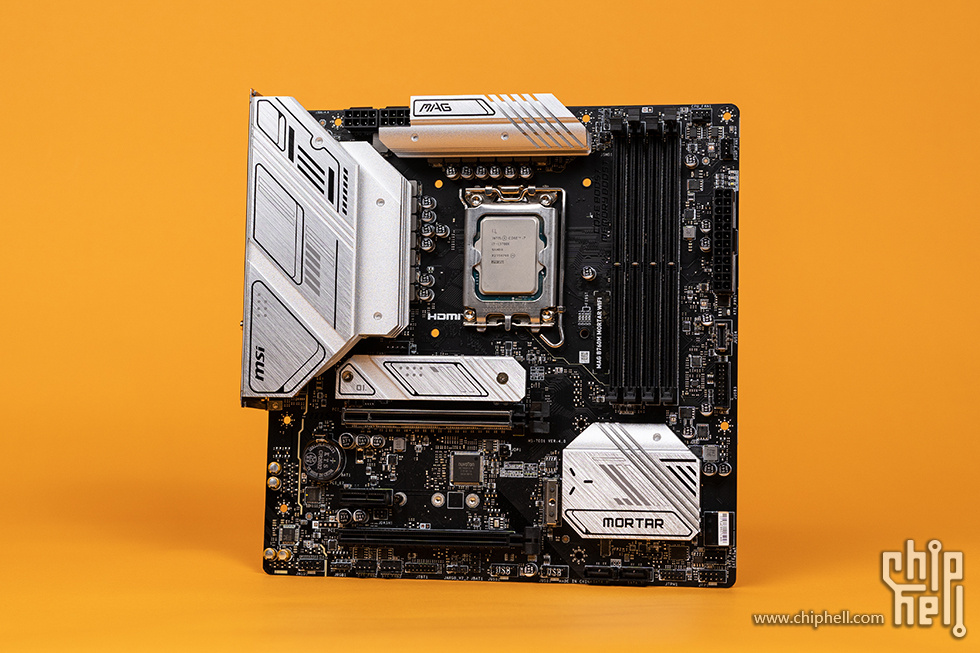

主板选用了微星 MAG B760M MORTAR WIFI，标准的MATX紧凑版型，基于Intel B760芯片组，采用6层2oz加厚铜PCB，主板的VRM（CPU供电区域），第一个SSD安装位，南桥芯片位置均覆盖了厚重的银白色铝制散热装甲，和底部黑色的PCB形成银黑配色。



微星 MAG B760M MORTAR WIFI主板的供电部分，12+1+1的供电设计，CPU核心供电为12相Duet Rail设计，核显供电则是1相，配备了钛金电感和75A电流的DrMOS，外接供电部分为8+8pin供电接口。VRM区域散热片加大设计，均附有高品质7W/mK MOSFET 散热垫和choke 散热垫，稳定的电气性能可轻松驾驭13700K。



微星 MAG B760M MORTAR WIFI主板拥有四根内存插槽，支持单条 32GB，最大可以支持到 128G 的容量，最高可超频至7000MHz，支持微星自家的Memory Boost技术。存插槽旁边从下自上依次分布着USB3.2 Type-C前置插口、USB 3.2 Gen1 Type A前置插口、主板24pin插口、4个EZ Debug LED指示灯、CPU风扇插口和一体水冷的水泵插口。

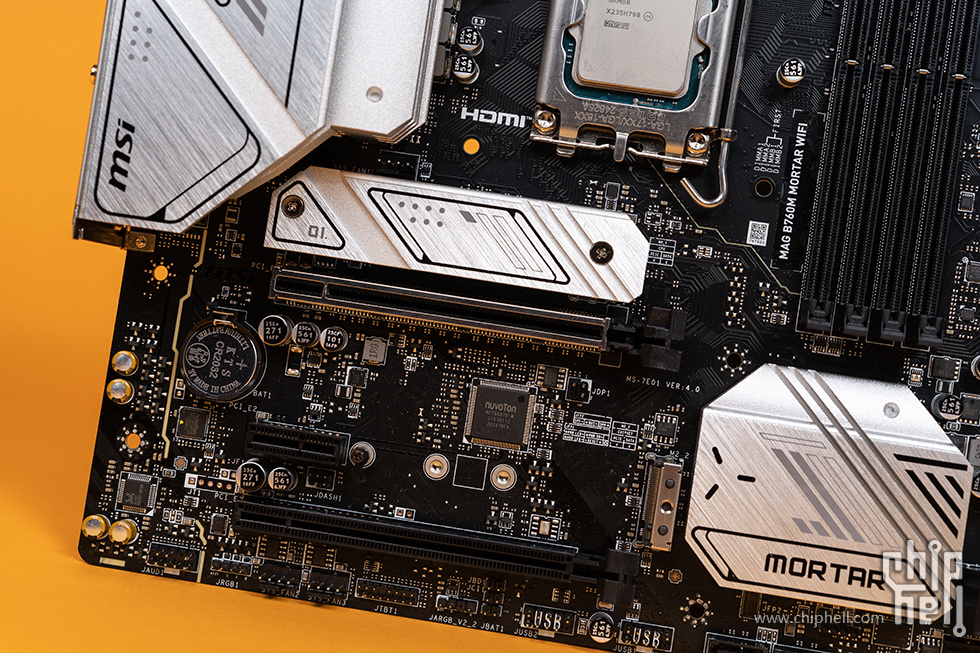

微星 MAG B760M MORTAR WIFI主板提供3条PCI-E插槽，第一条并采用SMT工艺和PCI-E钢铁装甲加固的是CPU直连PCIe 5.0x16显卡插槽，理论带宽可达128GB/s，下面两条分别为PCIe3.0x1插槽与PCIe 4.0x4插槽。微星 MAG B760M MORTAR WIFI主板拥有2个M.2固态硬盘插槽，且均支持PCIe 4.0协议以及4倍速模式，其中第一个M.2安装位带有冰霜铠甲。



微星 MAG B760M MORTAR WIFI主板采用一体背板。IO接口方面，主板提供 4 个USB 2.0 接口、3 个 USB 3.2 Gen 2 10Gbps 接口和1 个 USB 3.2 Gen 2x2 20Gbps Type-C 接口。 1 组 HDMI 2.0 和 1 组 DisplayPort 1.4 接口，两者都支持最高 4096x2160@60Hz 分辨率，并支持 HDCP 2.3、HDR 及 4K Ultra HD 播放，板载 2.5G高速网口与 AX200 WiFi6 无线网卡，板载声卡支持 7.1 声道输出。



光威最新推出的神策 DDR5 RGB 6800 皓月白，选用了32G套装，采用海力士 A-Die 颗粒，CL34 超低时序，板载 PMIC 加强版电源管理芯片，支持ONE-ECC 自动纠错。支持 Intel XMP 3.0、AMD EXPO 双平台，轻松一键超频 6800MHz。

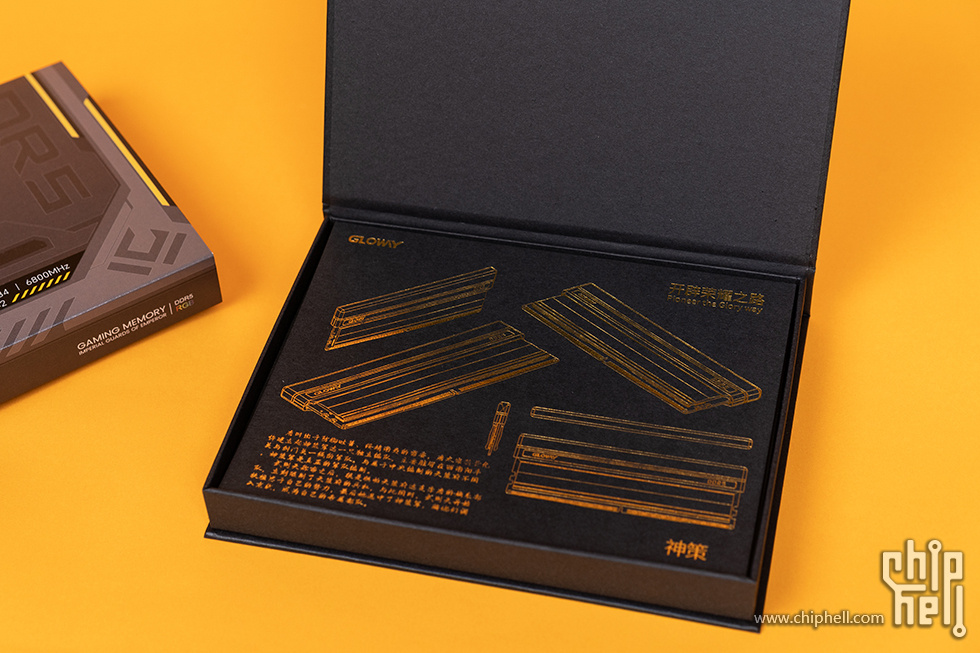

打开包装后首先映入眼帘的是光威神策RGB系列DDR5内存的设计图稿，对“神策”的命名做出了诠释。

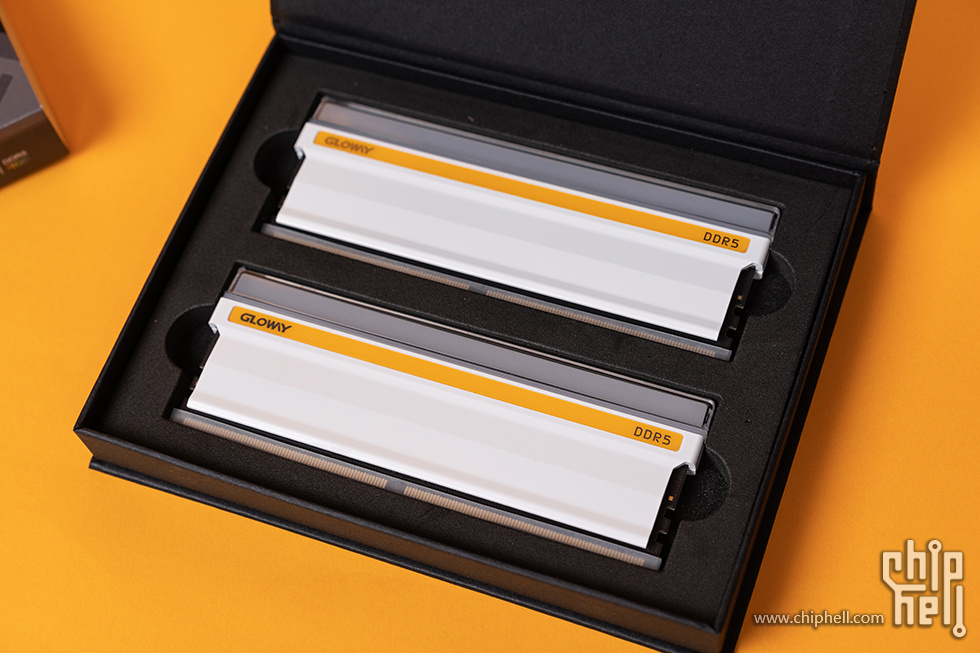

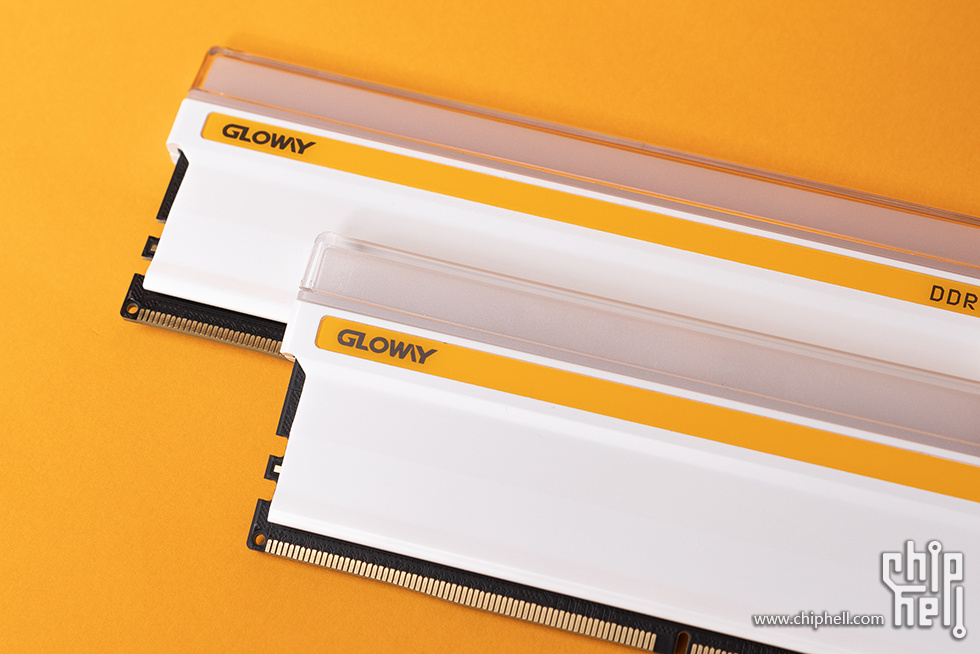

设计图稿下层即为内存本体，内存整体设计简洁，黑色10层PCB搭配2.0mm厚度的白色的散热马甲，顶部带有透明的导光条，中间位置有一条橙黄色装饰条。



光威神策RGB系列DDR5内存在散热方面做足了功夫，在2.0mm厚度的散热片内部加入铜均热板，双面都采用了显卡级的高性能硅脂散热垫，紧贴散热片、PCB和颗粒。

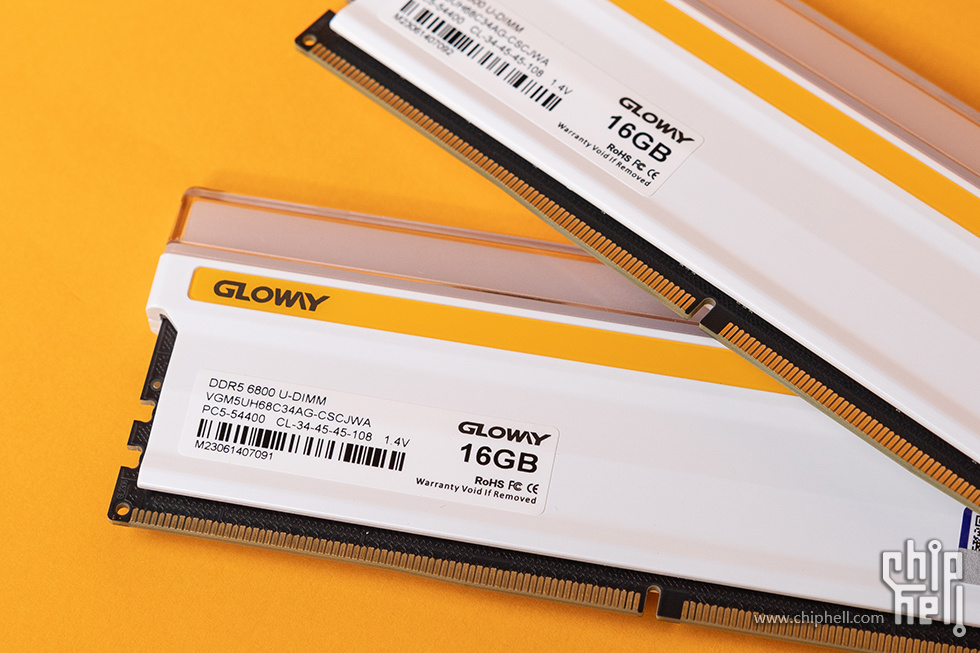

内存背面左侧是铭牌贴纸，标注了内存频率：6800MHz、时序：C34-45-45-108、电压：1.4V、单条 容量：16GB。



光威神策RGB系列DDR5内存采用了新颖的导光条结合Amicc (欧密格)的灯珠支持，纯净的色彩结合8个独立的灯珠1680万RGB色、20+的灯效控制，支持各大板厂的RGB灯效控制，在独特的灯光效果下全新的新式灯珠不仅拥有更高的亮度和更广的照射范围还具备出色的色彩还原能力。

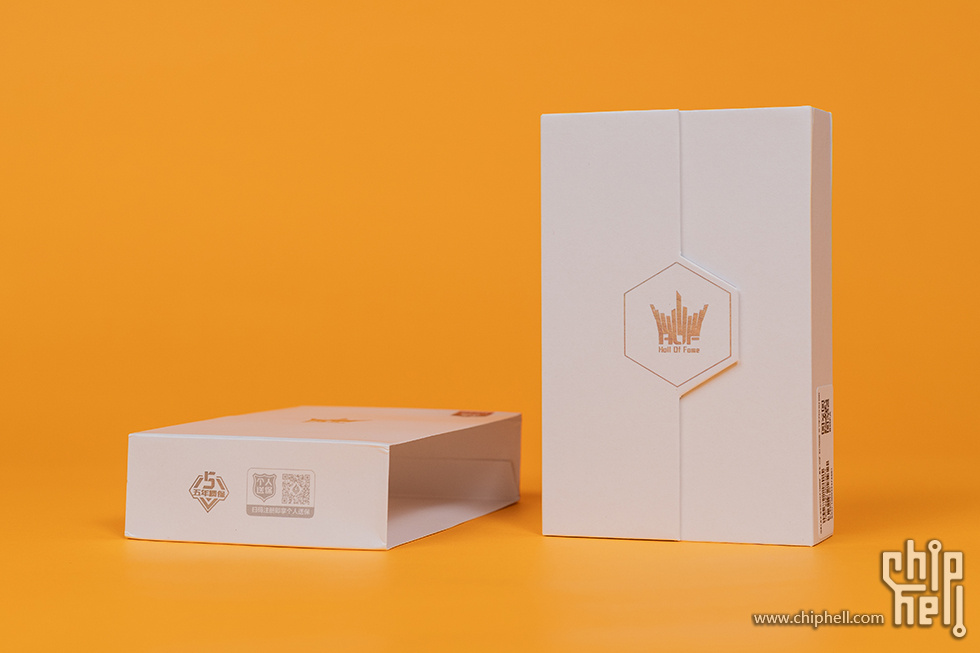

影驰名人堂HOF EXTREME 30 PCle 4.0 1TB采用了全白的盒装设计，正面正中央带有“Hall Of Fame”的烫银logo，右上角标有PCIe4.0的标识。





内包装很有仪式感，采用了磁吸式中央对开的方式，打开后可以看到SSD本体和独立的散热马甲。



影驰名人堂HOF EXTREME 30 PCle 4.0 1TB的散热马甲和主体均为白色，其中散热马甲采用曲镜白泳CNC切割工艺，中央带有曲线设计，马甲曲线灵动感十足相较上一代马甲，散热效能优化25%。





对于像微星 MAG B760M MORTAR WIFI这种第二M.2不带槽位的主板，自带散热马甲能更好的辅助SSD本体散热，而且整体更加美观。

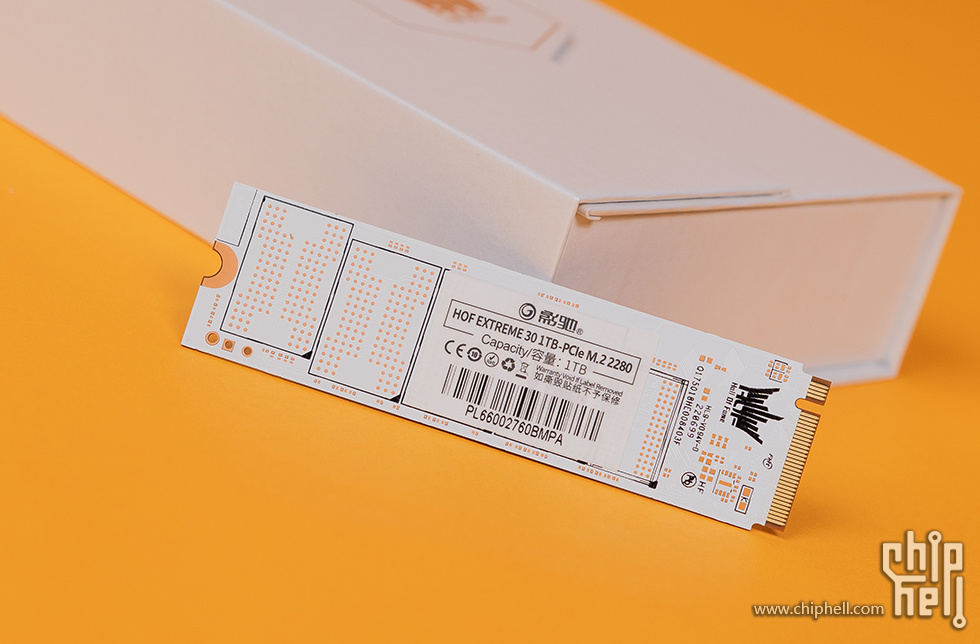

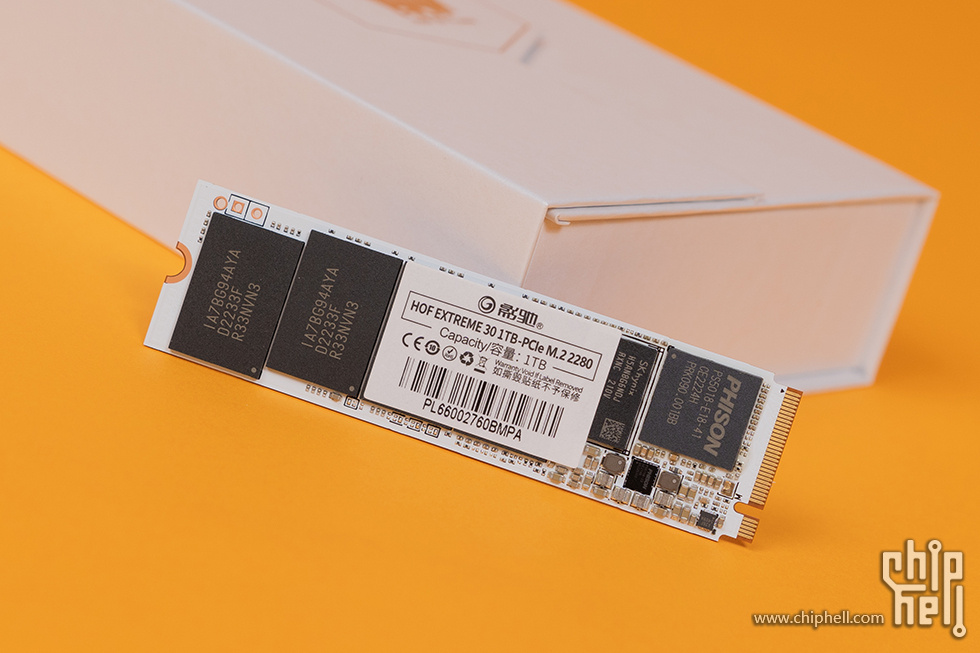

影驰名人堂HOF EXTREME 30 PCle 4.0 1TB采用标准2280规格 ，采用了群联 E18 主控，连续读取 / 写入速度最高为 7000/6500 MB/s，随机读取 / 写入速度最高为 650,000/700,000 IOPS。





影驰 RTX 4080 16GB 星曜 OC。全新 TSMC 4N 工艺，搭配 AD-103 准旗舰核心，拥有 9728 个流处理器，搭配速率高达 22.4Gbps、总容量 16GB 的 256-bit GDDR6X 高速显存，豪华 18+3 相数字供电，12 层非公版 PCB。

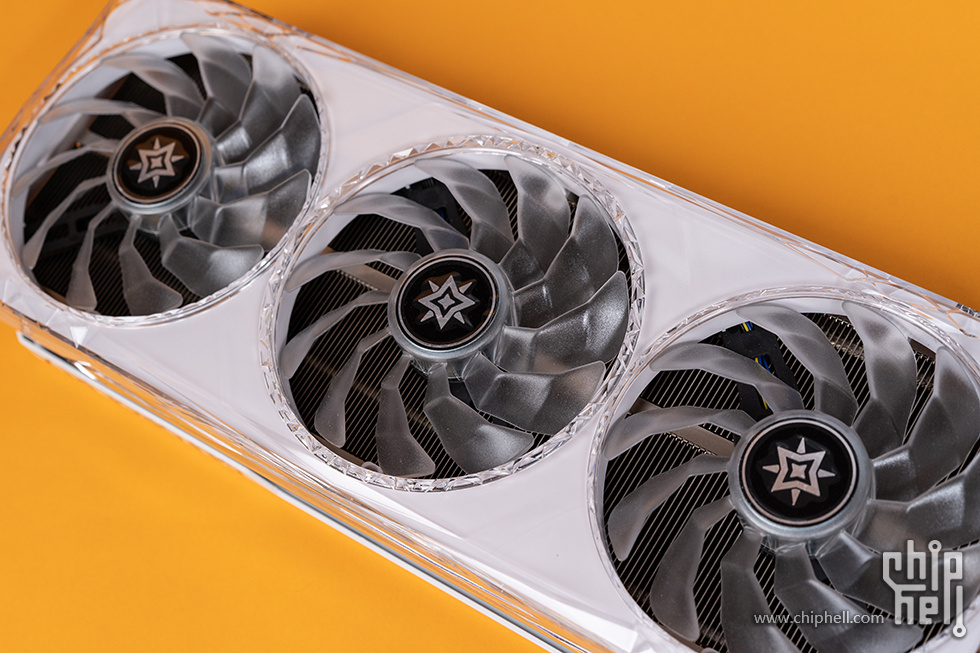

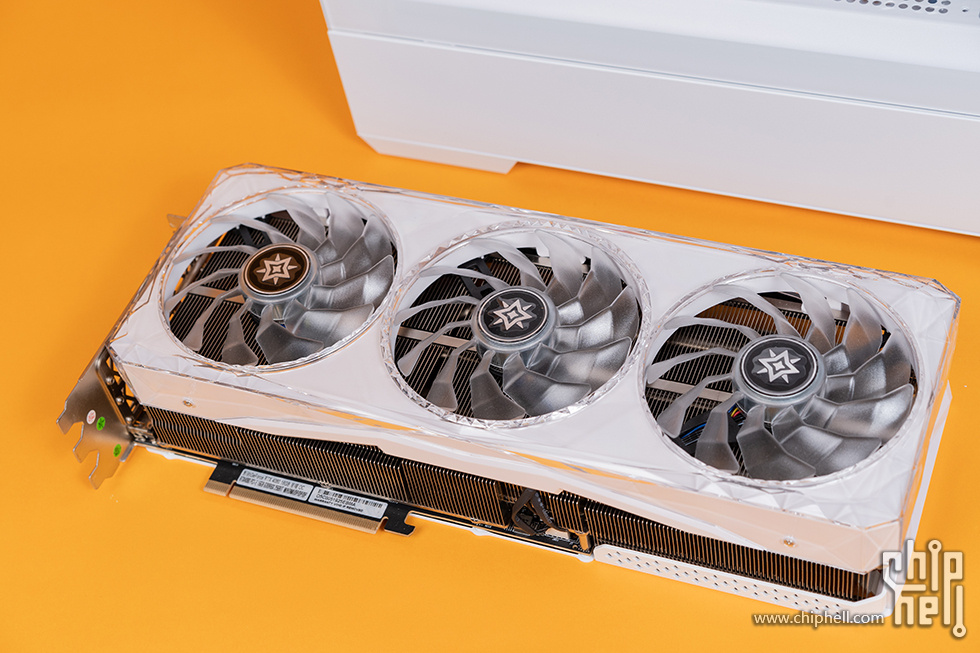

影驰 RTX 4080 16GB 星曜 OC在外观上延续了上一代的水晶白配色，星卓 Ⅲ 新一代散热器，配备 3 个 102*20mm 超大风扇，三折静霜扇叶不仅强化了散热效能还能够折射RGB灯效果，结合水晶外壳周边钻石切面，进一步增强RGB灯效氛围。

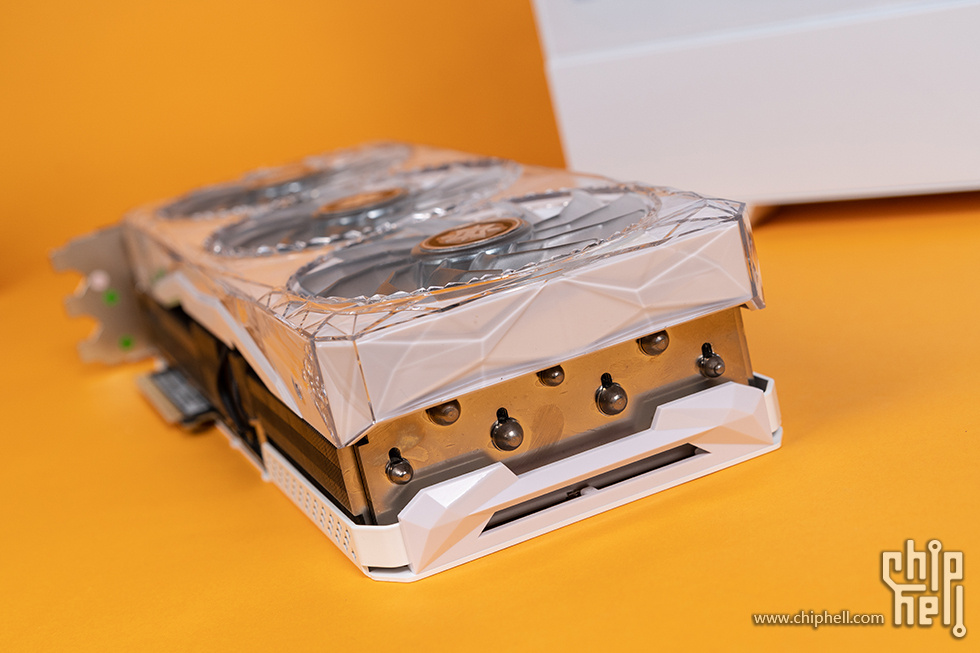

内部布置了 4Φ8mm+5Φ6mm 镀镍复合热管，进一步加强散热功能。



影驰 RTX 4080 16GB 星曜 OC采用全金属压铸白色背板，背板上有星型涂装，透过尾部位置大面积镂空。

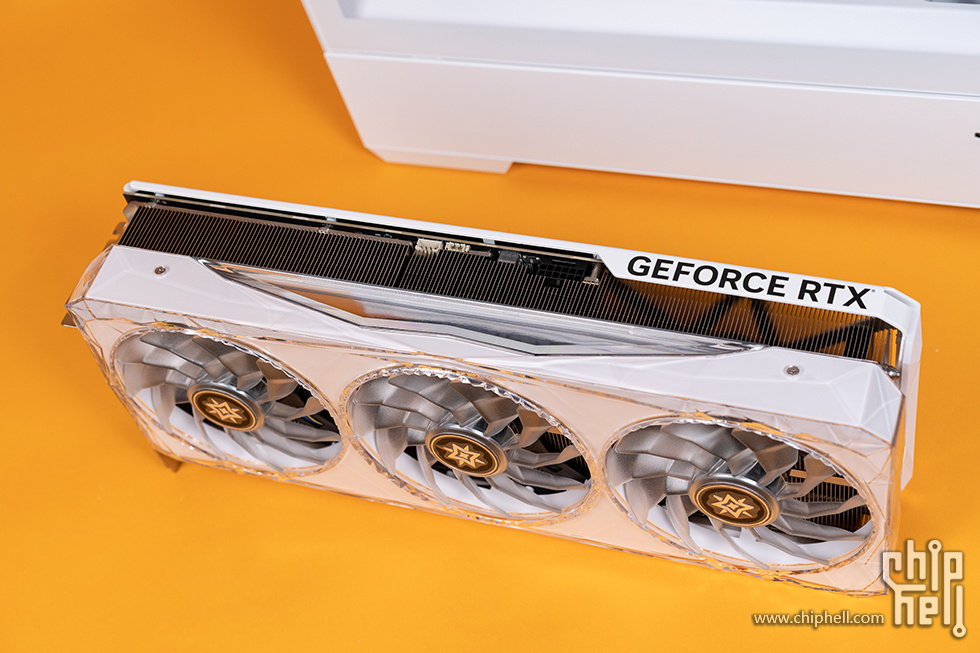

影驰GeForce RTX 4080 16GB 星曜 OC采用越肩设计，占用三个槽位，侧面导风槽上的BOOMSTAR logo采用千层镜光效，通电后有RGB效果。

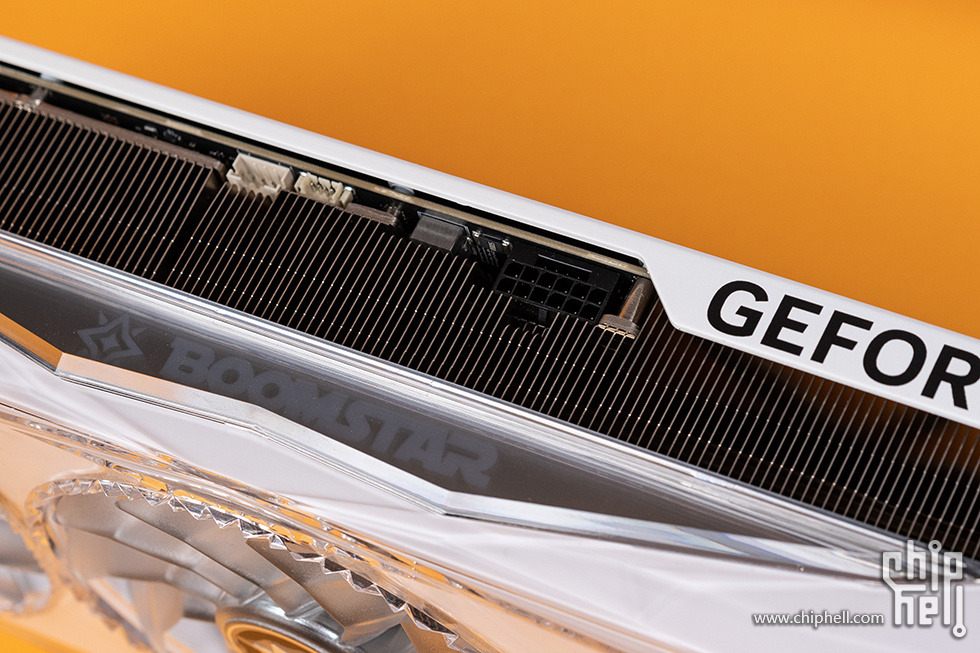

影驰 RTX 4080 16GB 星曜 OC采用了全新 12V HPWR 供电接口，支持 ATX 3.0 / PCIe 5.0 供电规范，单接口供电能力最高为 600W。



影驰 RTX 4080 16GB 星曜 OC的输出I/O方面，采用了3个DP 1.4a接口加一个HDMI 2.1接口的配置，挡板还做了几何镂空设计，加大了出风口的面积。



爱国者 星璨岚为MATX机型，整体尺寸为455.8*235*430mm，采用上下分仓布局。上部分舱体采用270°全景玻璃设计，四面采用立体快拆设计，支持六件拆卸喷涂MOD。

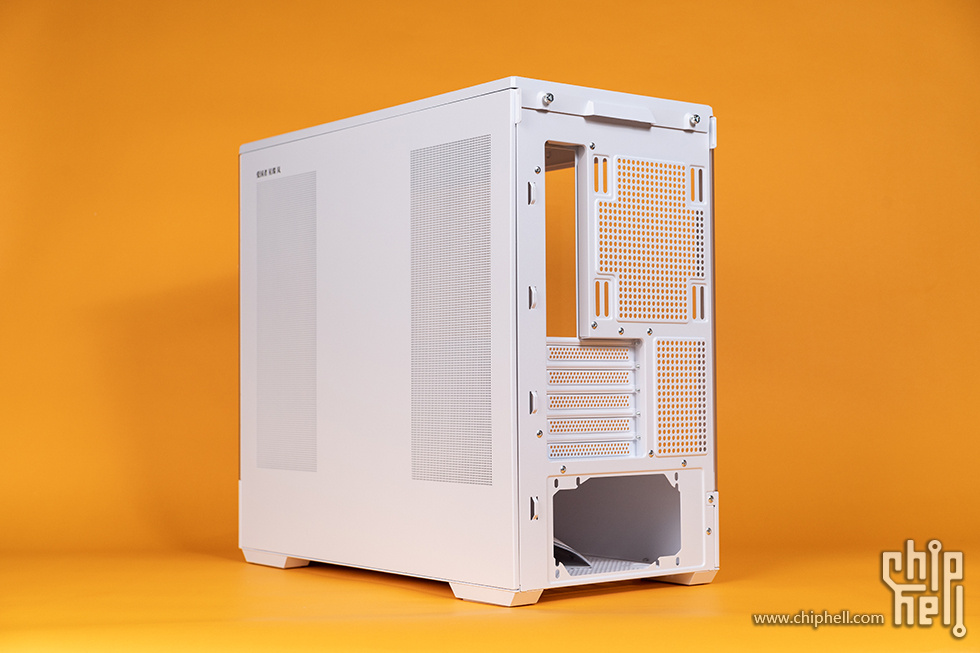

爱国者 星璨岚右侧侧板为钢板，左右两边带有mesh网孔设计，侧板均才为免螺丝快拆设计。机箱尾部上方有一个风扇安装位，最大支持14cm的风扇安装，下方可以看到5个PCI-E槽位挡板，底部为电源安装位。

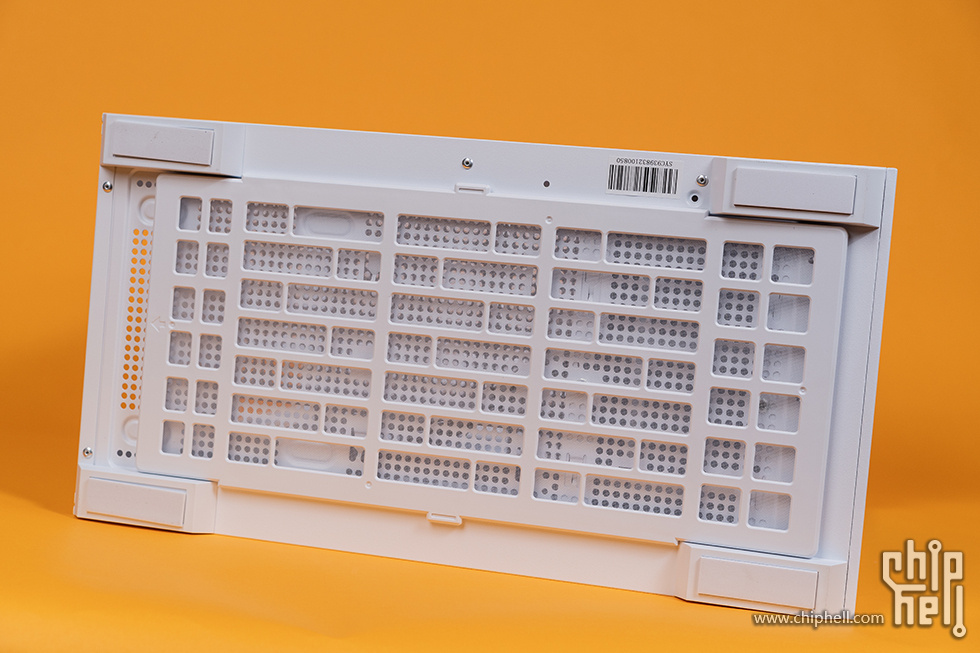

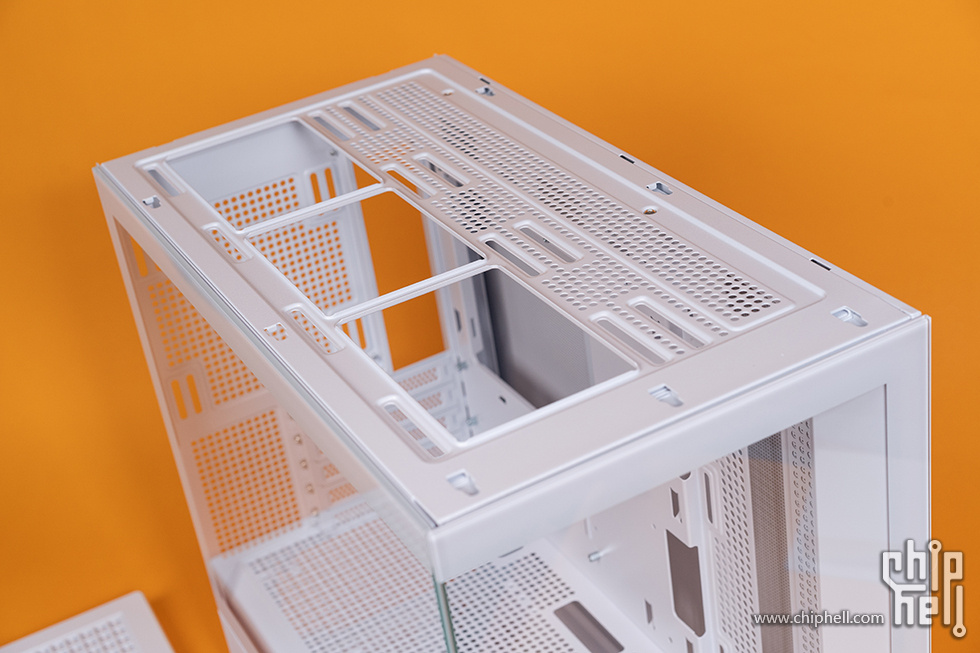

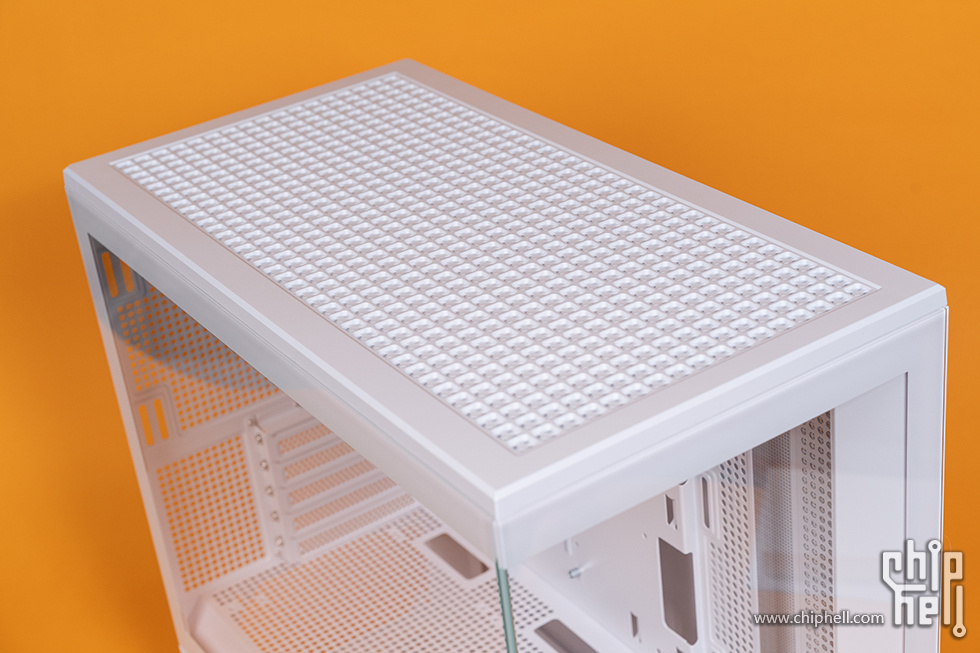

爱国者 星璨岚的顶板为塑料材质，采用了大面积的开孔设计，拆除后可以看到顶部的冷排和风扇安装位，最大支持360mm规格的冷排或3*120mm规格的风扇安装。





机箱的I/O部分布置了在机箱右侧的底部区域，依次为USB 3.2 Gen2 Type-C、3.5mm音频、USB Type-A和开关键。对于机箱放在桌面上的用户来讲十分的顺手。

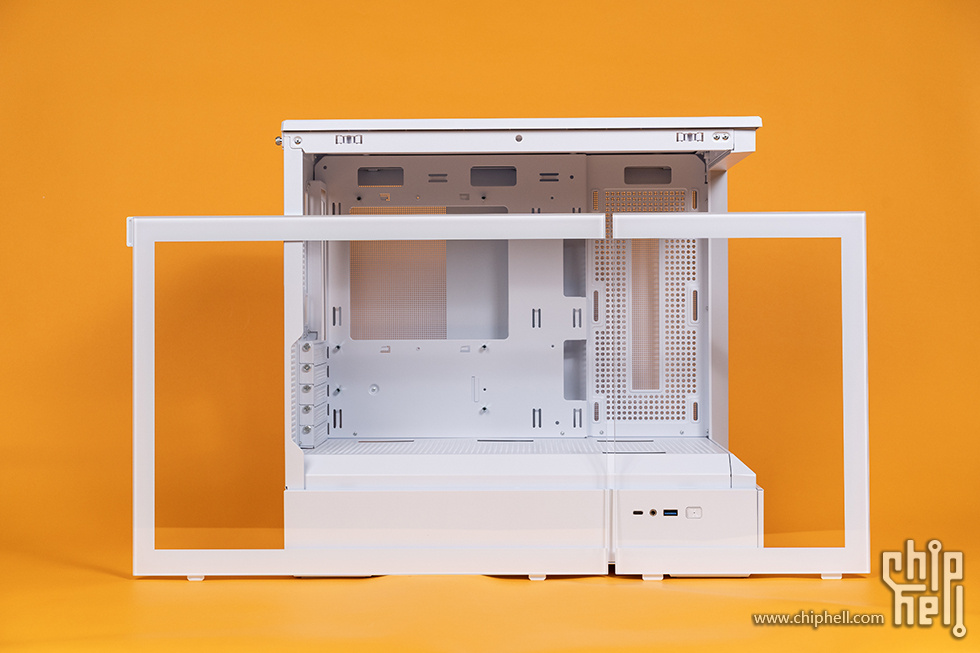

爱国者 星璨岚的前面板和右侧面板均采用一体化无结构的玻璃设计，免工具拆卸，高透的钢化玻璃能很直观的展现内部电脑组件和RGB灯效。



爱国者 星璨岚采用无A立柱设计，标准M-ATX规格机箱规格，最大支持390mm长度的显卡以及170mm高度的风冷散热器。内部最多支持9颗120mm规格的风扇，除了顶部和尾部还可以在主板安装位右侧和底部加装5颗120mm规格的风扇。

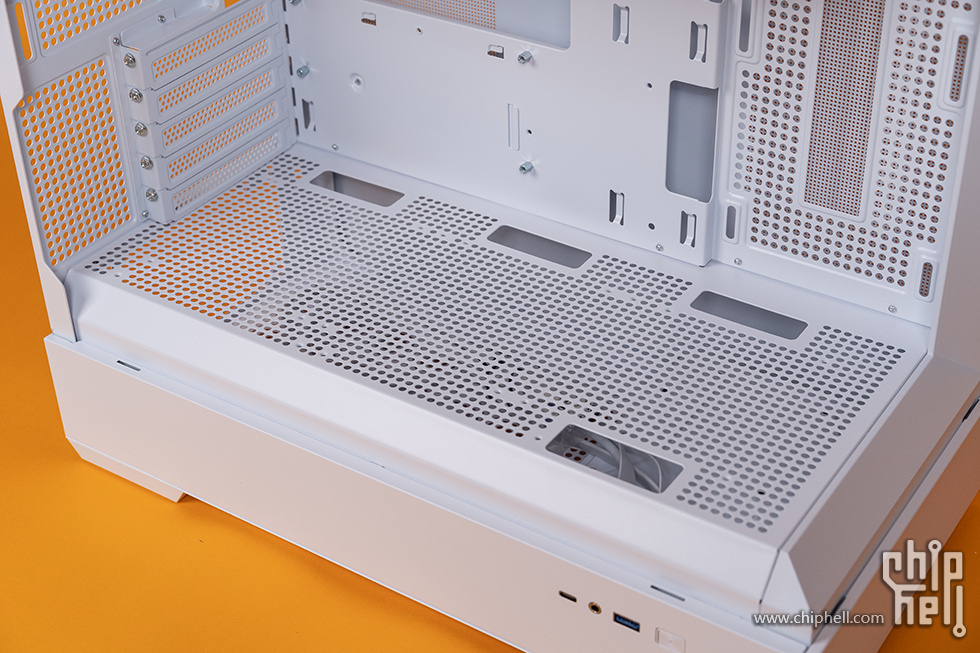

内藏的底部区域采用可大面积的开孔设计，进一步提升了散热效能，值得好评的是，特地在风扇安装位置布置了螺丝空位，这样对于冷排或者风扇安装直接用长螺丝固定即可，十分方便。

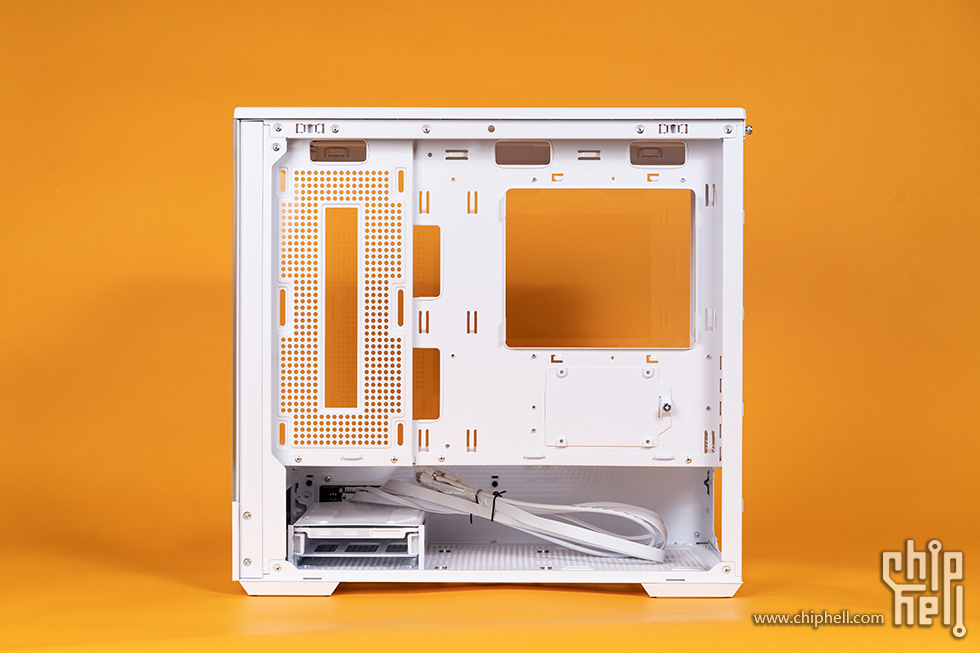

机箱背面，在主板为下方带有一个壁挂的2.5寸SSD安装位，下方仓位左侧带有一个硬盘笼子，支持 2x HDD，1x HDD+1x SSD 或 2x SSD，有则为电源安装位。可以看到所有的IO线缆均做成了白色，细节上还是很到位的。



机箱的底部同样大面积开孔设计，带有可拆卸的一体式磁吸防尘网。

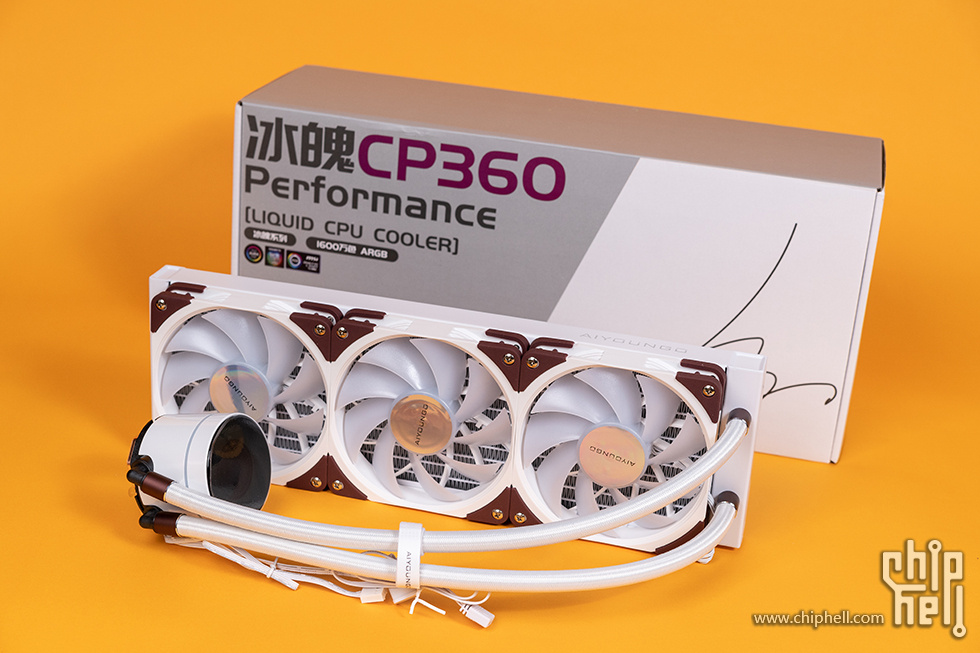

散热同样来自爱国者冰魄 CP360 Performance，散热整体白色涂装，风扇出厂预安装在冷排上，简化了安装流程。支持INTEL和AMD双平台最新处理器。



冷排风扇采用一线通预装，风扇为9扇叶设计的ARGB发光风扇，四周带有绛紫色减震脚垫，中央位置为镭射叶标，采用HDB轴承，最高转速2000RPM，风量88CFM，风压3.1mmH20，最大噪音为30.dBA。

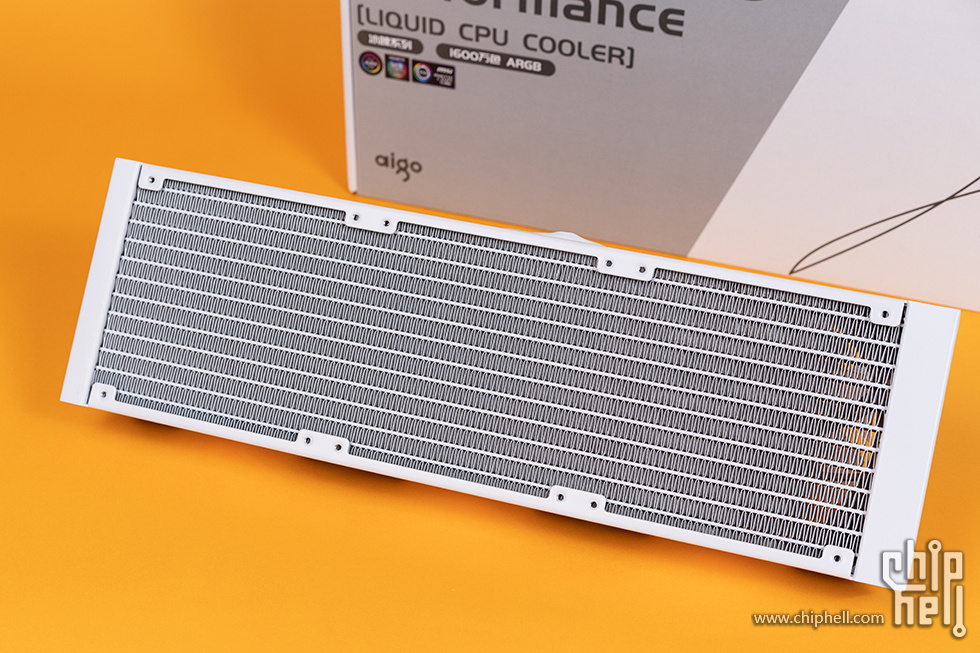

采用低阻力高效冷排，整体铝制阳极喷砂工艺，12 条低水阻的微水道设计，多重流动循环散热。



水冷管接口处采用了绛紫色铝合金环扣加固，水管采用聚合物编织防护冷管，具有低蒸发，高寿命的特征，冷管标配魔术带。

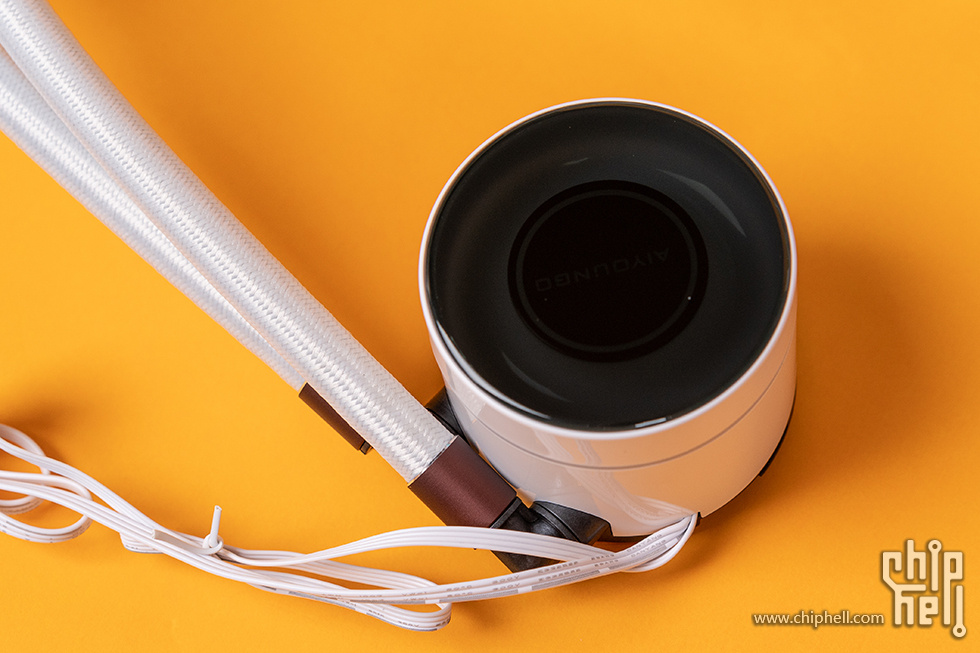

圆形冷头设计，冷头外部为白色烤漆材质，支持ARGB灯效，冷头表面为2.5D弧形钢化玻璃，中央位置有AIYOUNGO标识，冷头盖支持旋转调节，灯光图案可自由调控。



冷头内置底噪八级马达，长效陶瓷轴心，最大转速为4000转/分，连接处依旧有绛紫色金属管进行加固。

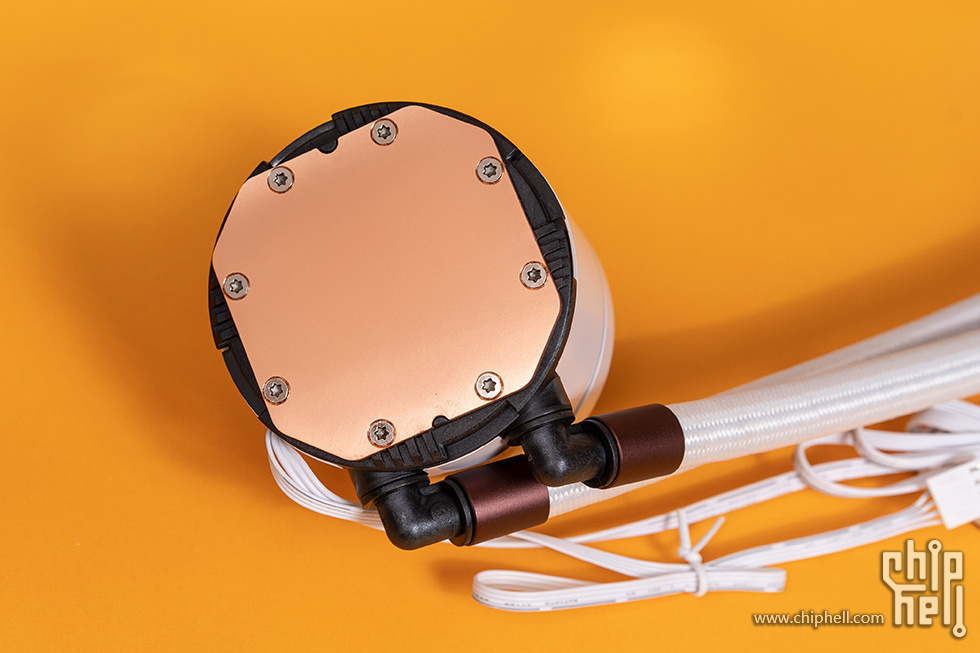

底部为全紫铜镜平面底座，4mm加厚纯铜底，进一步加大散热效能。



带有AMD和INTEL全平台扣具，还附赠了硅脂和刮刀。

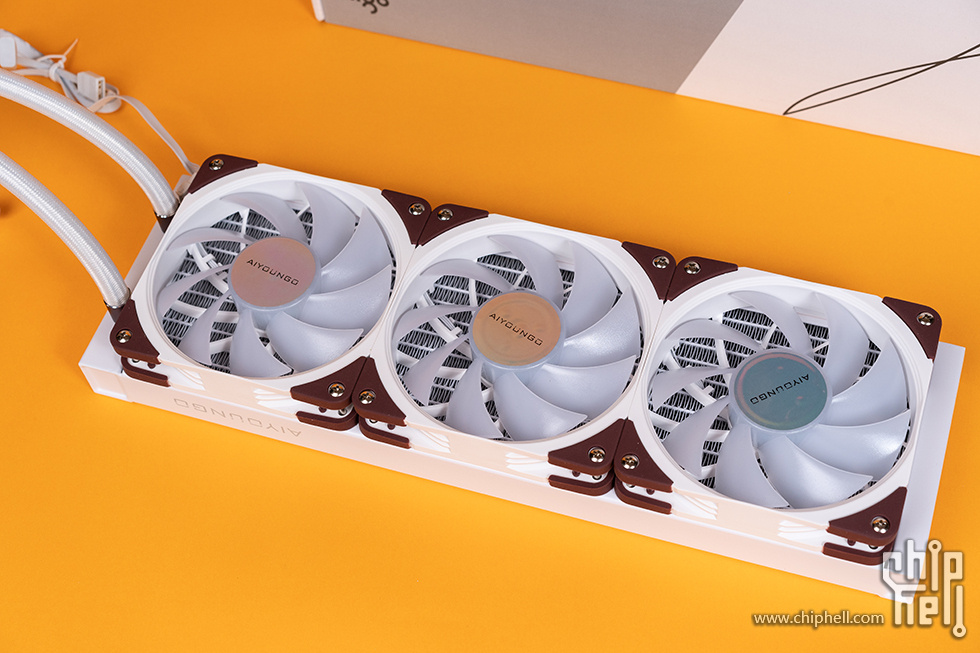

为了统一灯效，将冷排和内部风扇全部换了爱国者L12积木风扇，三颗正叶风扇替换冷排风扇，2颗反风扇用作机箱进风风扇。

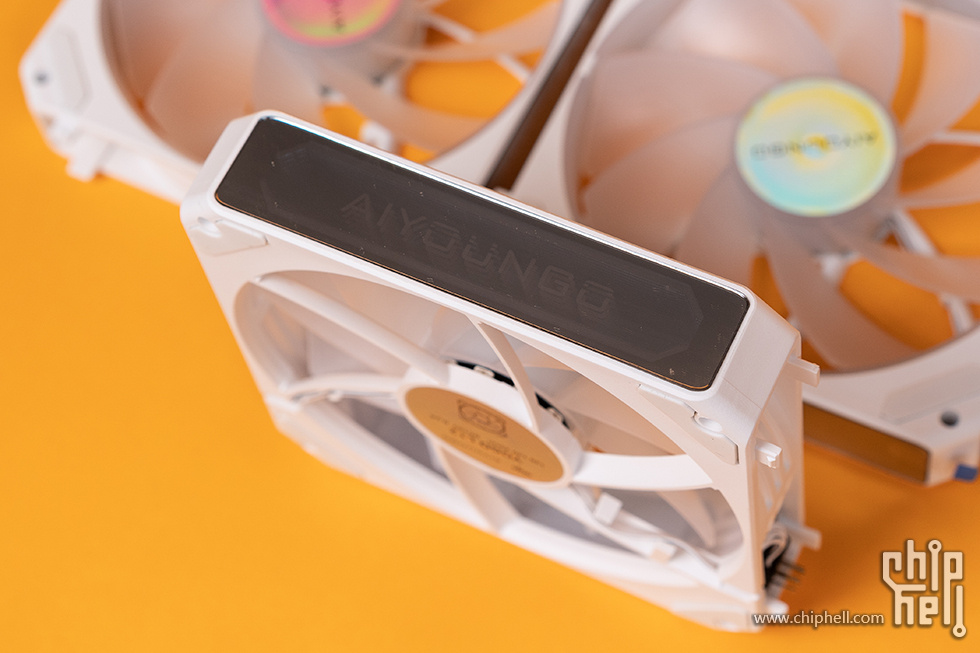

L12积木风扇侧边带有千面镜片，可实现千层镜效果。灯效可达 1600 万色，支持各大厂商主板神光同步。

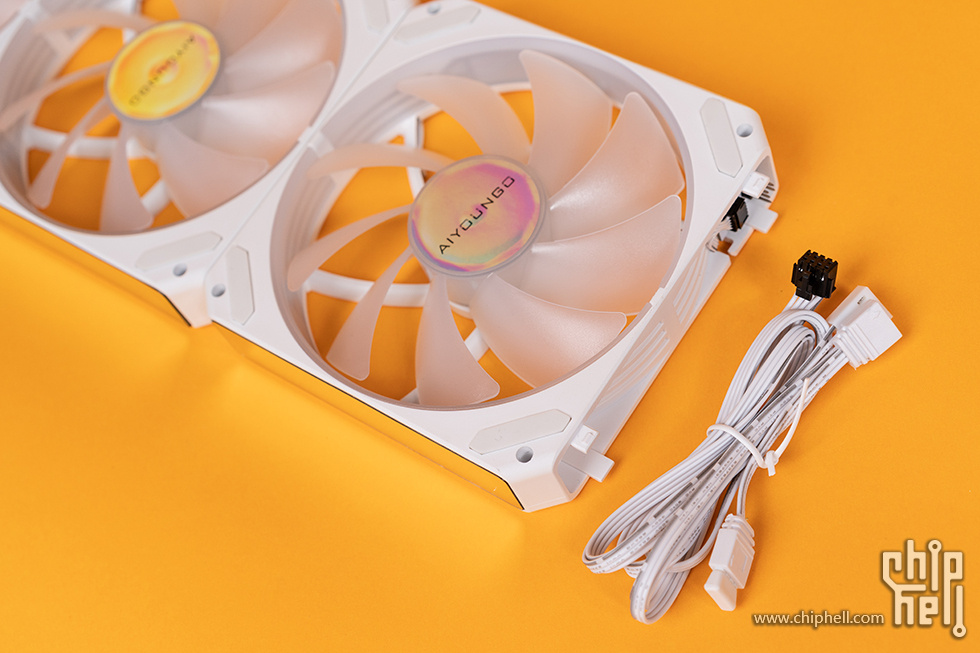

边框上滴啊有免线拼接魔术接口，安装十分简便，对准接口扣上即可。



最后通过一条转接线与主板相接。

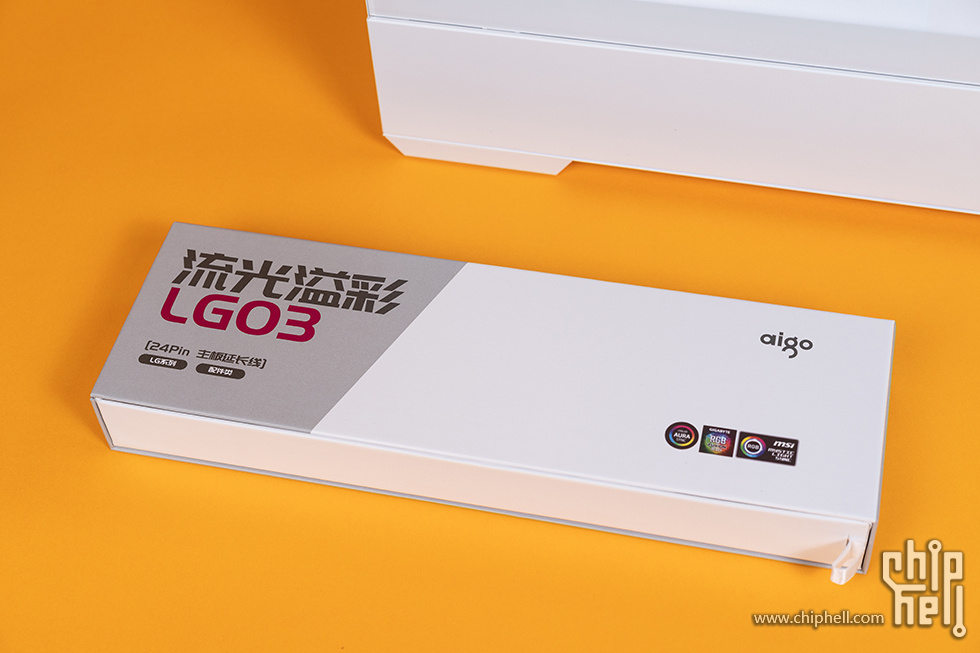

为了丰富灯效，这次还使用了爱国者的LG03发光延长线。



LG03 发光延长线总长265mm，发光区域为 220mm，配备 5V3Pin 公母接口，灯效可达 1600 万色，支持各大厂商主板神光同步。

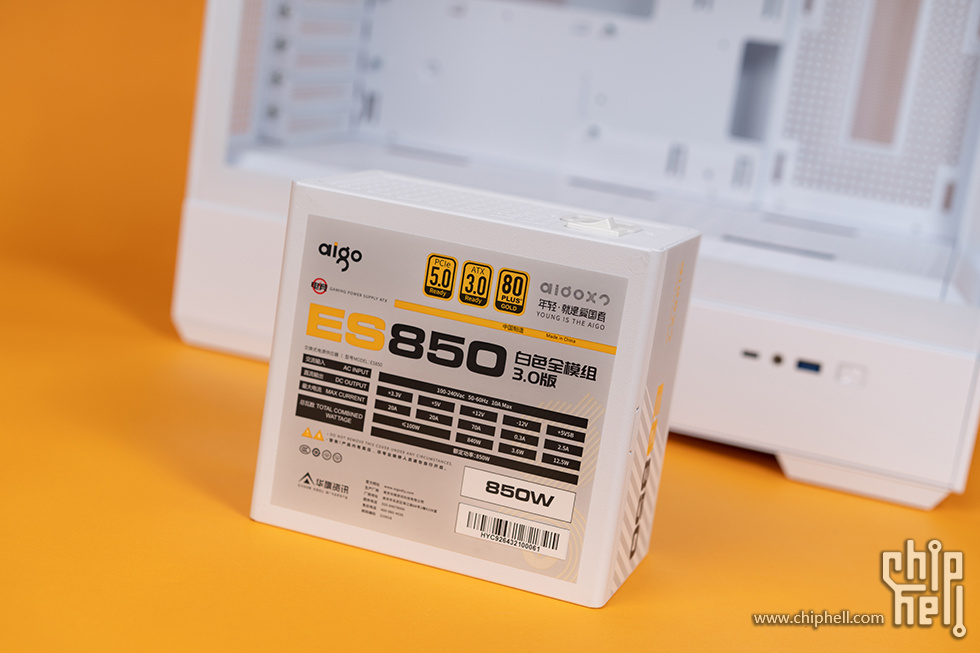

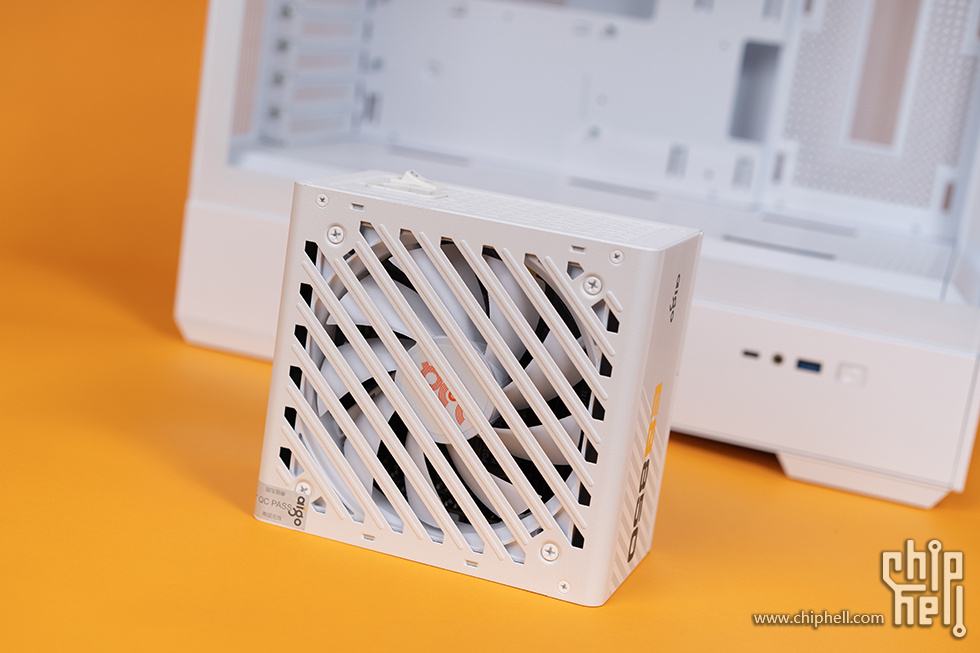

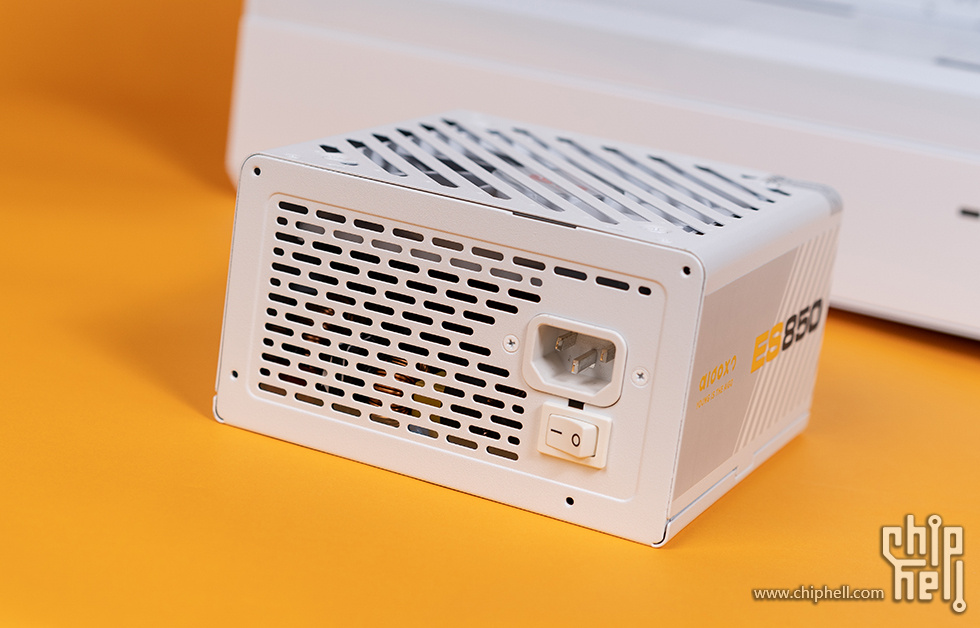

爱国者 ES850W ATX3.0 金牌全模组电源通过80PLUS金牌认证，白金架构，符合 Intel ATX3.0 规范， 12厘米液压轴承温控风扇+4毫米黑色阳极铝制散热片，有智能温控功能，风扇调节更加精确，有效控制噪音配合4毫米厚散热片有效满足高发热量元器件的散热需求不怕蓝屏、死机。



爱国者 ES850W ATX3.0 金牌全模组电源采用白金架构电路方案 LLC 谐振+DC-DC+同步整流，大单路 +12V 设计，输出电流 70.8A，输出功率 849.6W，输出功率占比 99%以上，支持全球宽幅自适应电压，具备多重线路保护功能，包含：OCP、OVP、UVP、SCP、OPP、OTP。具备 MOV 防雷+NTC 放烧+继电器自断电技术，全面保护硬件。



爱国者 ES850W ATX3.0 金牌全模组电源内部大板主电解电容选用2颗台系智宝耐高温长寿电容品质稳定可靠，确保用电效率和供电稳定性，电源带有独立开关。



爱国者 ES850W ATX3.0 金牌全模组电源在接口方面提供 1 个 24Pin 、 4 个 8Pin CPU\PCIe 、1 个 16pin PCIe、4 个 6 Pin 供。智能插拔全模组设计扁线设计，CPU和PCI-E显卡模组接口无需识别，插上机身任意8Pin模组接口即可连接使用，满足用户的扩展需求。



原生 12VHPWR PCIe 线材， 支持 ATX3.0 和 PCIe Gen5 标准，外部采用可蛇皮网包裹，最大支持450w功率输出。

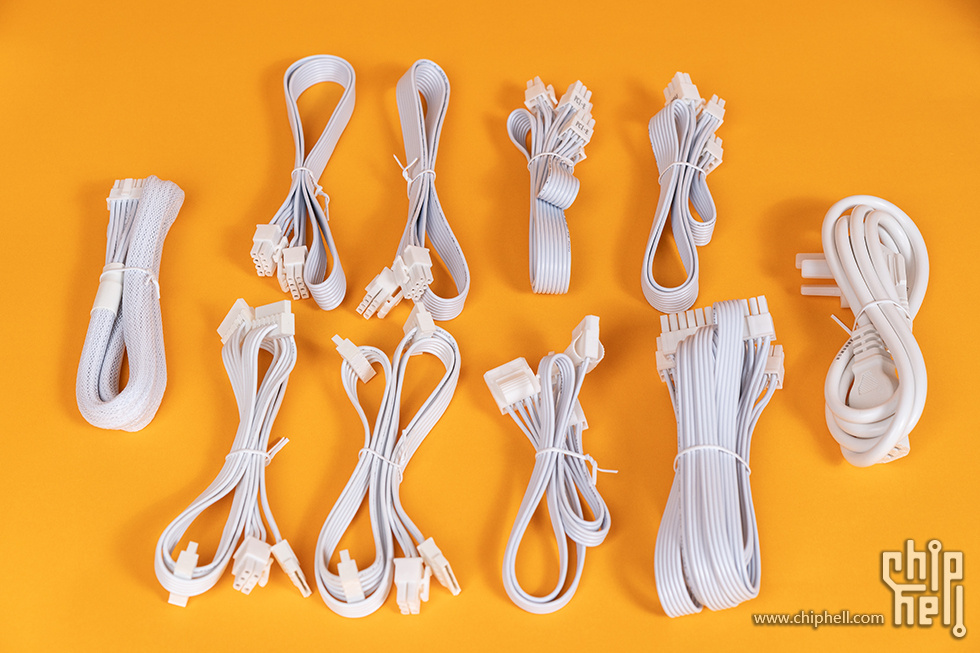

全模组电源白色扁平线设计，自带扁模组线材，材质柔软，走线更加省心可拆，可藏，易收纳。



性能测试

操作系统：Windows 11 专业版
显示分辨率及刷新：3840×2160，60Hz
环境温度：22℃（±1℃）
测试软件：CPU-Z、AIDA64 Extreme、FurMark、Cinebench R23、3Dmark、CrystalDiskmark

首先看一下双烤的温度，OFFSET模式，CPU最高温度75℃，显卡温度52.8℃。

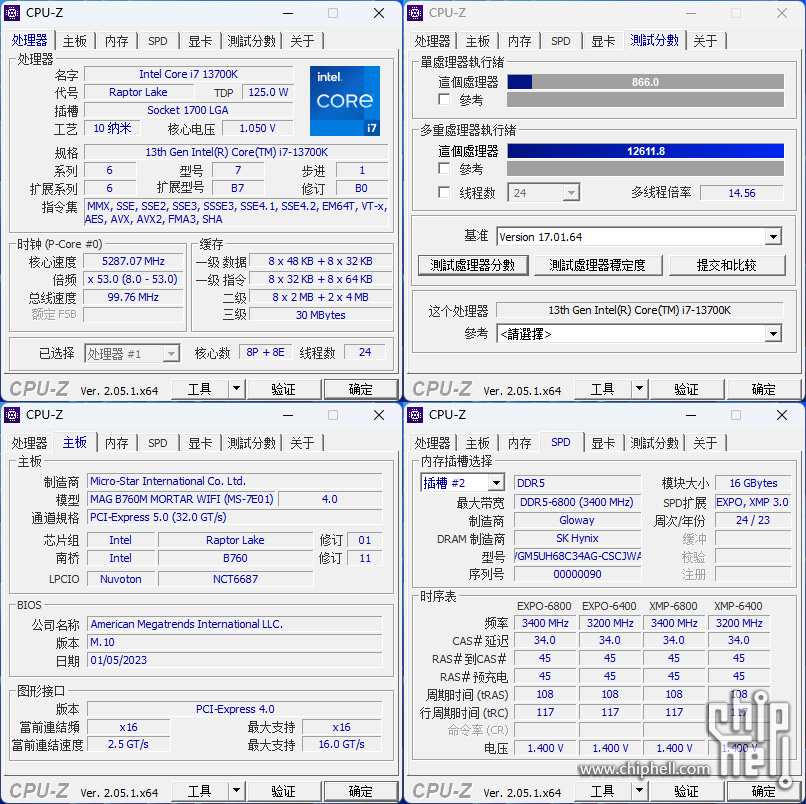

CPU-Z基本信息及BENCH成绩



R23 测试成绩

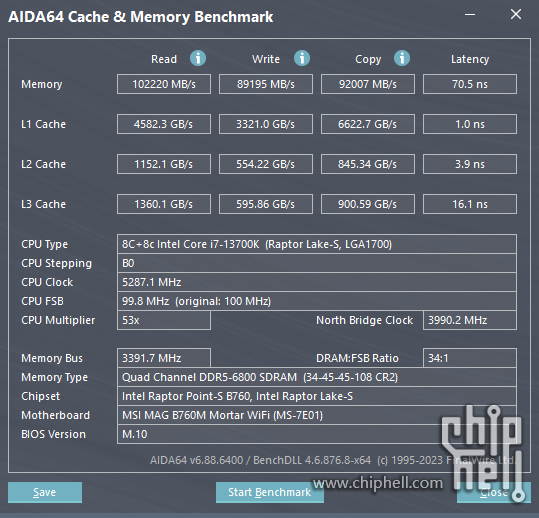

AIDA64 Cache & Memory Benchmark成绩

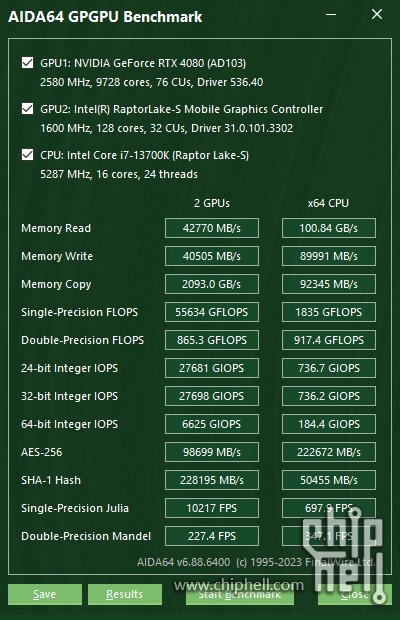

AIDA64 GPGPU Benchmark成绩



SSD测试成绩

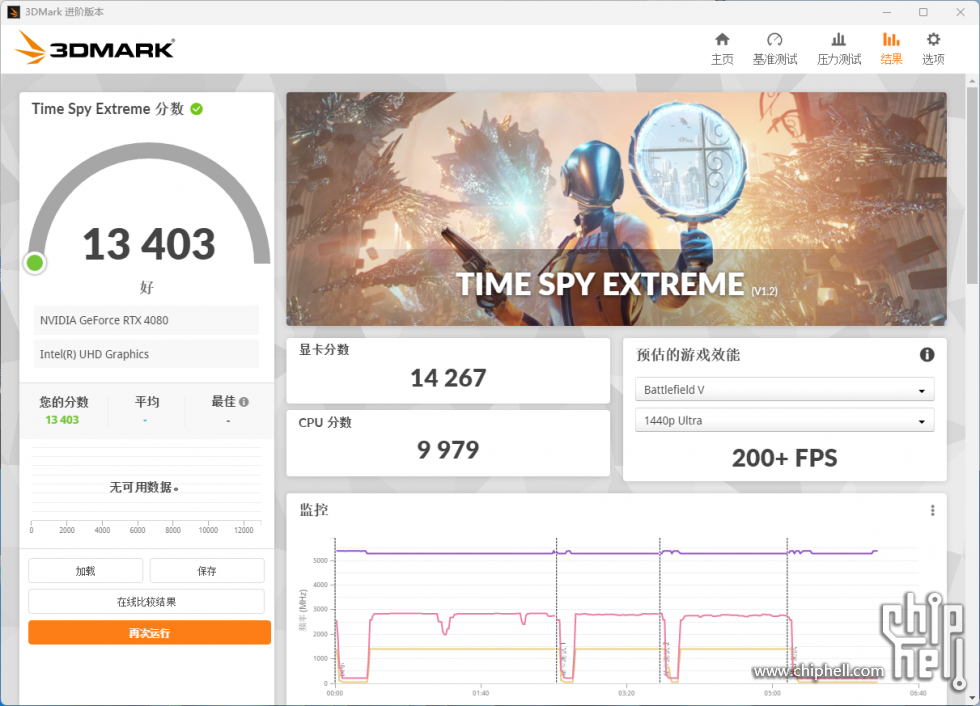

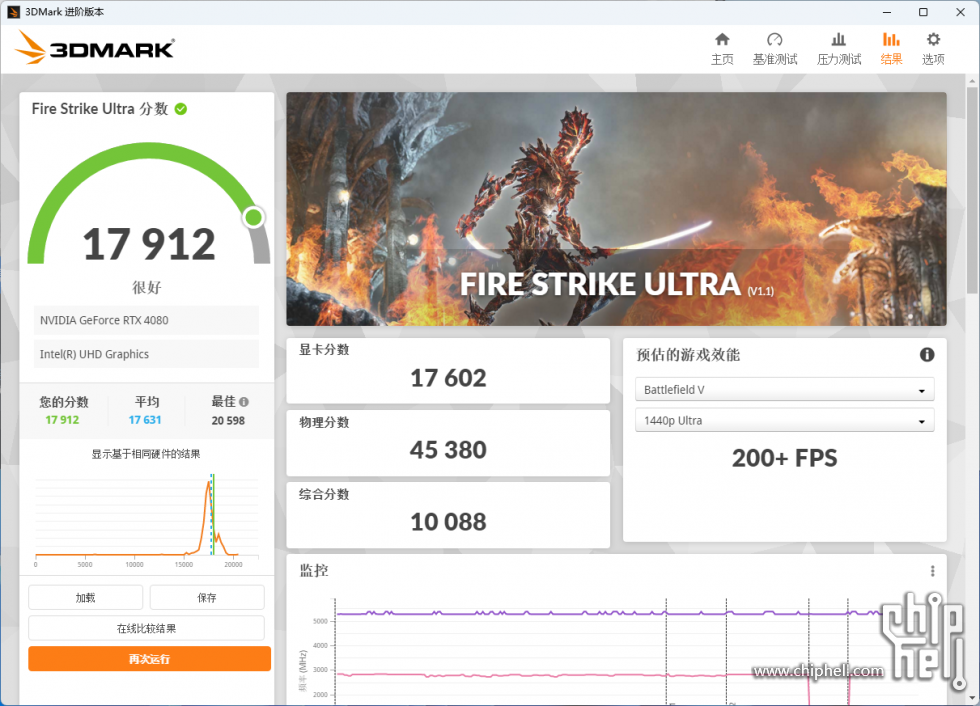

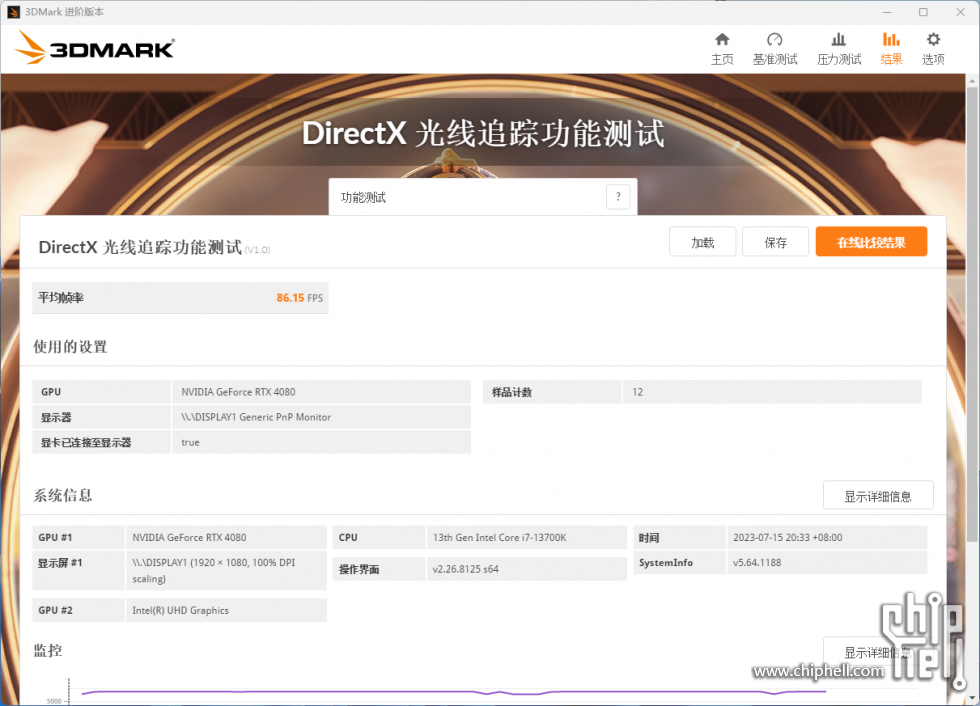

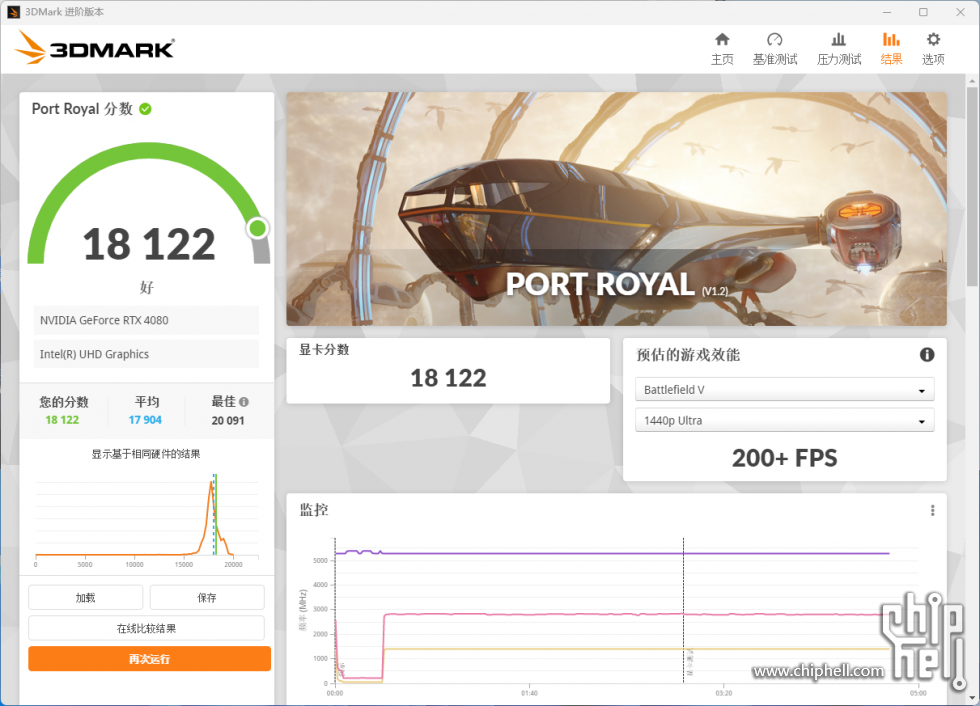

3DMARK显卡测试，主要对4K分辨率下D11，D12和光追性能进行测试















以上为本次装机全部内容，感谢各位花时间浏览，欢迎交流讨论。
