关于浪潮U2直通卡的问题

星空约翰

陆续屯了好几块SN640当仓库盘，之前用佳翼直插的那种PCI-E X8转2个U2的转接卡，因为担心供电问题，所以想着还是用直通卡+U2线的方式来连接SN640。

买了一块拆机的浪潮U2四口直通卡，插上以后怎么试都认不到盘，进BIOS一看连PCI-E E3 Switch的选项都没有，看着根本就没认到卡。

我是插在X570 UNIFY的第二个全长PCI-E 槽里，实际带宽X8，之前用佳翼转接卡在BIOS里有PCI-E E3 Switch选项，改成了4+4，插这张卡没有这项，不知道使用过这张卡的朋友有没有有试过能否插在实际带宽X8的槽里拆分2个4+4通道出来带两块U2盘用。

所以想请问下用这块卡的兄弟们，这个卡有啥需要需要注意的地方么，卡上有没有LED来识别工作状态？我看我的卡插进去没有指示灯在亮，几个拨码开关我也和卖家图片核对过都是一致的，担心是这卡就是坏的，还是和我的主板不兼容，或者就是本就没法用在X8的槽里。

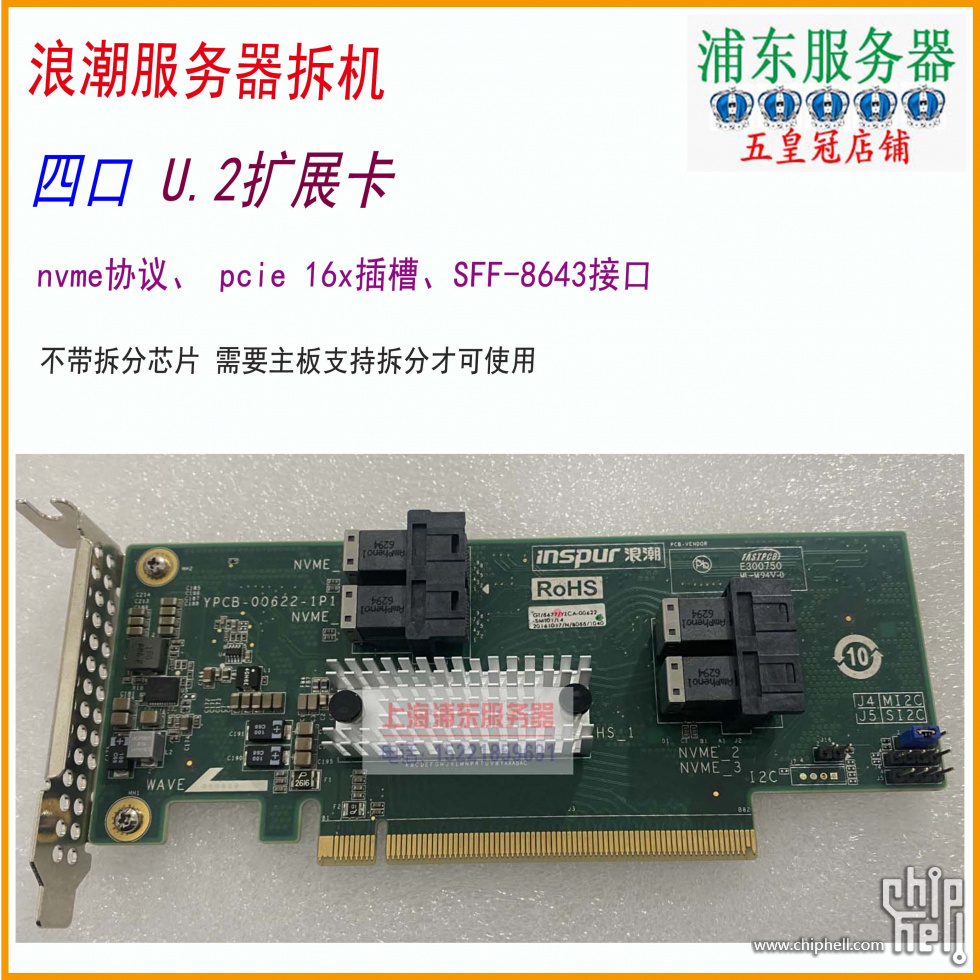

在淘宝随便抓了张图，就是这个卡，谢谢大家了。卖家也不懂技术，网上确实找不到这张卡太多资料。

fcs15963

四个口都试过了吗，你这卡不带拆分，插4+4的槽里只有两个口能用的

星空约翰

fcs15963 发表于 2023-7-19 23:40
四个口都试过了吗，你这卡不带拆分，插4+4的槽里只有两个口能用的

只试了X8的槽，本来就是准备替换那张佳翼X8的2口 4+4 U2转接卡的，但是在BIOS里看着像没识别到。

fcs15963

星空约翰 发表于 2023-7-20 00:50
只试了X8的槽，本来就是准备替换那张佳翼X8的2口 4+4 U2转接卡的，但是在BIOS里看着像没识别到。 ...

我是说，卡上面四个U2口有没有挨个插上硬盘试过

老饭

这个卡不是plx好像只是retimer，所以x16插x8应该会有两个口不能用

QSG

你把跳针搞到左边那两针试试

星空约翰

fcs15963 发表于 2023-7-20 01:22
我是说，卡上面四个U2口有没有挨个插上硬盘试过

试过，就是都没反应，去BIOS看了下才发现好像卡都没认到。

星空约翰

老饭 发表于 2023-7-20 02:03
这个卡不是plx好像只是retimer，所以x16插x8应该会有两个口不能用

现在是一个口都没法用，BIOS看起来不认卡，已经换了一个商家再买一块试试

fkpwolf

星空约翰 发表于 2023-7-20 12:22
现在是一个口都没法用，BIOS看起来不认卡，已经换了一个商家再买一块试试 ...

BIOS里面是没法识别这卡的，因为只是信号的retimer，不是一个新的pcie设备。

以我的经验，这个一般是和u.2硬盘和连接线有关系。线要是那种能跑pci-e的。

rx_78gp02a

retimer是无缝透传，不接盘主机是认不到东西的，这玩意就相当于一条带数据矫形的线。

含笑半步跌

星空约翰 发表于 2023-7-20 12:22
现在是一个口都没法用，BIOS看起来不认卡，已经换了一个商家再买一块试试 ...

用过plx8749（在用）和转接卡，两种卡有时候BIOS不认启动盘，做从盘没出现过不认盘的情况。

jcvc

应该要插在第一个槽吧？我记忆中好像只有一个槽可以拆分的，应该要拆成x4x4x4x4吧？

另外，需要检查一下线，线也有可能不兼容的

wu0lei

我之前180块买的  用在x299 的R6E上，插在4+4+4+4拆分的插槽（说明书要留意一下哪些槽能满足） 修改了一下bios中该槽设置为数据，四个U.2盘都可以识别

星空约翰

fkpwolf 发表于 2023-7-20 12:42
BIOS里面是没法识别这卡的，因为只是信号的retimer，不是一个新的pcie设备。

以我的经验，这个一般是和u ...

我的意思是Bios里根本没认到这个槽里有设备，我的主板只要bios的插槽里有设备，无论是显卡还是之前的佳翼转接卡， BIos界面对应插槽就会有拆分的选项，这个卡插进去完全没反应。

星空约翰

fkpwolf 发表于 2023-7-20 12:42
BIOS里面是没法识别这卡的，因为只是信号的retimer，不是一个新的pcie设备。

以我的经验，这个一般是和u ...

可能我没说清楚，不是识别为设备，而是识别到这个PCIE插槽有东西插进去了。

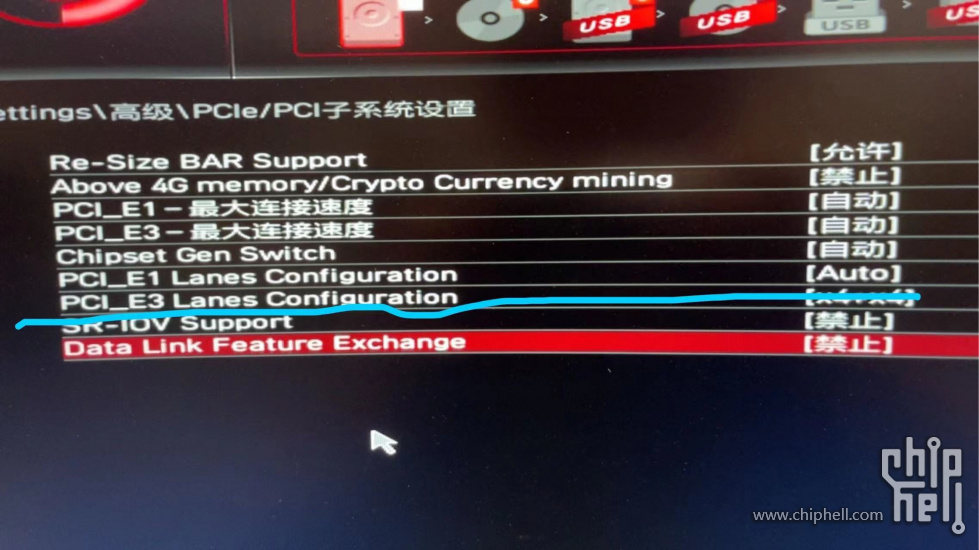

就像下图，他首先要识别到这个插槽有硬件插入，才会有拆分选项。

E1槽插的是显卡，E3槽插的是佳翼的U2转接卡，所以在BIOS中可以配置拆分选项，将E3这条X8的槽拆分为了X4+X4。

但是这个浪潮卡插在E3槽的时候就不会有蓝色这行，自然更没法设置如何拆分，从现象上来讲，似乎根本没识别到这个插槽有东西....

zxy2001

和显卡对换试试看，还不识别 就是卡有问题。不过买那种2口的 才6~70块吧，4口也就110块。。。买什么浪潮啊。 我用这个卡，X570主板，插第一槽，识别4个U2

fkpwolf

星空约翰 发表于 2023-7-20 15:15
可能我没说清楚，不是识别为设备，而是识别到这个PCIE插槽有东西插进去了。

就像下图，他首先要识别到这 ...

我一般遇到的是不管有没有插卡，都可以设置拆分配置。

也不用纠结BIOS能不能设置拆分，就算是默认的，第一块硬盘应该能识别。

Mufasa

星空约翰 发表于 2023-7-20 15:15
可能我没说清楚，不是识别为设备，而是识别到这个PCIE插槽有东西插进去了。

就像下图，他首先要识别到这 ...

是的，浪潮这个卡上的芯片只是时钟芯片，没有数据功能，主板认不到它。

哎哟喂这么巧

zxy2001 发表于 2023-7-20 15:48
和显卡对换试试看，还不识别 就是卡有问题。不过买那种2口的 才6~70块吧，4口也就110块。。。买什么浪潮啊 ...

求教试过这个卡插X570第二个槽能拆不？

星空约翰

哎哟喂这么巧 发表于 2023-7-21 12:54
求教试过这个卡插X570第二个槽能拆不？

这个牌子有2口的卡的，直接买2口的好了，不要冒风险= =

zxy2001

哎哟喂这么巧 发表于 2023-7-21 12:54
求教试过这个卡插X570第二个槽能拆不？

第二槽是走PCH的，貌似能拆成2个。。。没试过。 我把显卡插第二槽了

LArmstrong

我在H11SSL-i上用过这个卡 BIOS里把PCIE改成X4X4X4X4就可以识别所有盘了 只有一个问题 其中一个口只能跑在X2上面 不知道啥毛病

LArmstrong

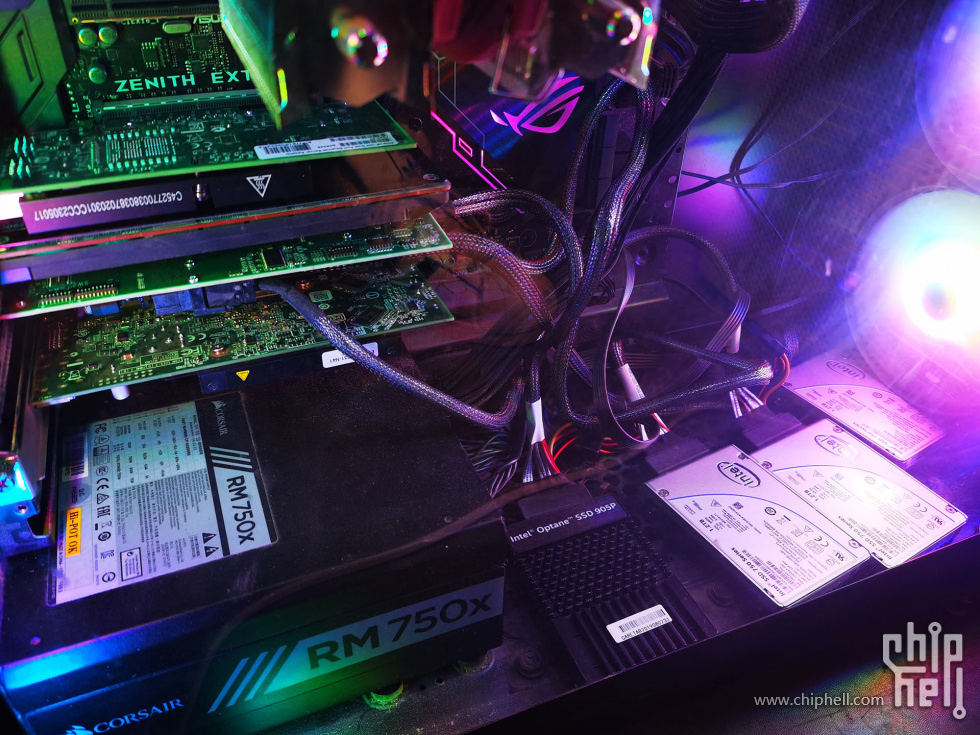

找到一张老图 ZE上面插这个卡也可以全识别

哎哟喂这么巧

星空约翰 发表于 2023-7-21 16:13
这个牌子有2口的卡的，直接买2口的好了，不要冒风险= =

谢谢指点，我把X4的转接卡插到第二槽上，BIOS里PCI-E E3出现了拆成x4+x4的选项，看来槽里没东西它不出来啊，说明书里也没写

哎哟喂这么巧

zxy2001 发表于 2023-7-21 17:07
第二槽是走PCH的，貌似能拆成2个。。。没试过。 我把显卡插第二槽了

谢谢指点，我试着插了x4的转接卡到第二槽上，BIOS里果然出现了拆分的选项，两个全长的槽各为x4+x4，我一直以为只有第一个槽可以拆呢。我这显卡插第二个槽的话第三个槽就废了，连进风都没得进了

星空约翰

哎哟喂这么巧 发表于 2023-7-21 19:39
谢谢指点，我把X4的转接卡插到第二槽上，BIOS里PCI-E E3出现了拆成x4+x4的选项，看来槽里没东西它不出来 ...

是的，我现在就是插这个浪潮的卡第二个槽出不来拆分选项，照理只要有东西插着就会有选项的，可能就是这个板子和这个卡相克了...

shaoli

性价比很高的卡

mdk2000

这张属于白菜顶配retimer pcie3.0拆分卡了,只能pcie3.0,x570这类pcie4.0主板要先在bios设置成3.0才能用

pcie4.0的我推荐Linkreal LRNV9F24,比超微的便宜一倍

fluttershy

这卡只有第一条PCIE16X 改成4+4+4+4才能用 插上去才能用

wu0lei

正在用这个卡，需要主板对应的PCIE插槽支持拆分才能支持  Asus需要在BIOS里配置该插槽为4+4+4+4 Data模式
