给T480s做个扩展卡适配M-KEY 2230 SSD同时内置优联收发器

spadger

ThinkPad T480s的WWAN接口实际是3042规格，带一条PCIe和一个USB接口，插槽为B-KEY，需要使用2242规格，NVMe协议，B&M-KEY的SSD，满足这些条件的SSD屈指可数，最常见的是西数SN520，而市面上常见的短硬盘都是2230规格，尤其是西数SN740，得益于掌机富哥们的富有和慷慨，闲鱼上不到200块就能淘到，这么好的SSD笔记本用不上可太可惜了，于是我做了张转接卡，完美安装2230 SSD，同时还把罗技优联接收器顺便装进去了，成功解放一个宝贵的USB-A口。
8代U的T480/X280/X1C2018都可以用，更新一点的型号有可能也可以用，不过联想已经有禁止WWAN接口使用SSD的型号，需要仔细测试。



最后再次感谢购买掌机后马上升级SSD的富哥们。

相思风雨中

WWAN那个口我接其他我牌子的网卡，连开机不让，还能接SSD？

spadger

相思风雨中 发表于 2023-8-14 17:31
WWAN那个口我接其他我牌子的网卡，连开机不让，还能接SSD？

什么笔记本？反正八代U的这几个笔记本都能接SSD

卡西

我的这个位置装了个512G的BG3，装黑苹果

spadger

卡西 发表于 2023-8-14 19:15
我的这个位置装了个512G的BG3，装黑苹果

我这里有一张256GB的BG3，视频里有展示。SLC缓存很小，缓外速度很慢，堪比大号U盘，温度却一点也不低，待机能给干到接近60℃。

frank2002

在T480上用大佬的卡，接的SN740 1T，装系统启动机器没有问题。

sciwander

pm个链接 完美啊

寂寞沙洲

相思风雨中 发表于 2023-8-14 17:31
WWAN那个口我接其他我牌子的网卡，连开机不让，还能接SSD？

得刷白名单的bios

不然没有白名单ID sn码的网卡不支持

suifengsz

大佬，pm个链接，谢谢

相思风雨中

spadger 发表于 2023-8-14 18:37
什么笔记本？反正八代U的这几个笔记本都能接SSD

TP L14




spadger

刚刚看了个视频，有人用转接板给ROG掌机上2280固态，那个转接板卖68，好贵，我随手就能画一个。

卡西

spadger 发表于 2023-8-14 19:58
我这里有一张256GB的BG3，视频里有展示。SLC缓存很小，缓外速度很慢，堪比大号U盘，温度却一点也不低，待 ...

温度没啥感觉有多高，速度也还行，反正黑苹果就是1折腾折腾，不干什么活

spadger

卡西 发表于 2023-8-15 12:01
温度没啥感觉有多高，速度也还行，反正黑苹果就是1折腾折腾，不干什么活 ...

SLC不出缓，速度确实感觉不出来。

jeansunny

pm个链接，我正好有一台480S

kl00146

pm个链接，我正好有一台480S

iaminheu

话说 T480s的两块硬盘 单独安装系统

是如何选择启动的

想法是一块黑苹果 一块win 单独安装 默认启动 黑苹果

想用win就 开机 回车 F12 选择启动项

londbell

T480S和X1CG6是我最喜欢的一代thinkpad

斜风细雨

楼主可否PM个链接，谢谢

londbell

iaminheu 发表于 2023-8-21 15:35
话说 T480s的两块硬盘 单独安装系统

是如何选择启动的

你直接用opencore引导windows就可以了，让他接管所有启动项。这样就不用进入F12再切换windows了。
记得做好CustomSMBIOSGuid和UpdateSMBIOSMode的设定
UpdateSMBIOSMode要设置为custom，防止windows认为你是一台mac
代价是不能使用bootcamp（不会真有人在嗨果上bootcamp吧）

spadger

斜风细雨 发表于 2023-8-21 15:44
楼主可否PM个链接，谢谢

某鱼搜"M2T480S转接卡"就行了

spadger

iaminheu 发表于 2023-8-21 15:35
话说 T480s的两块硬盘 单独安装系统

是如何选择启动的

WWAN口这个硬盘开机的F12菜单里没有，选择的是Windows Boot Manager，可以正常从2242位置启动。2280的位置是有选项的。

iaminheu

spadger 发表于 2023-8-21 16:01
WWAN口这个硬盘开机的F12菜单里没有，选择的是Windows Boot Manager，可以正常从2242位置启动。2280的位 ...

那就是说 win的话 先在2280位置安装 然后再插入2242位置 后续 走windows boot manager启动即可 黑苹果就直接安装在2280 ssd ？对吗

狗爷

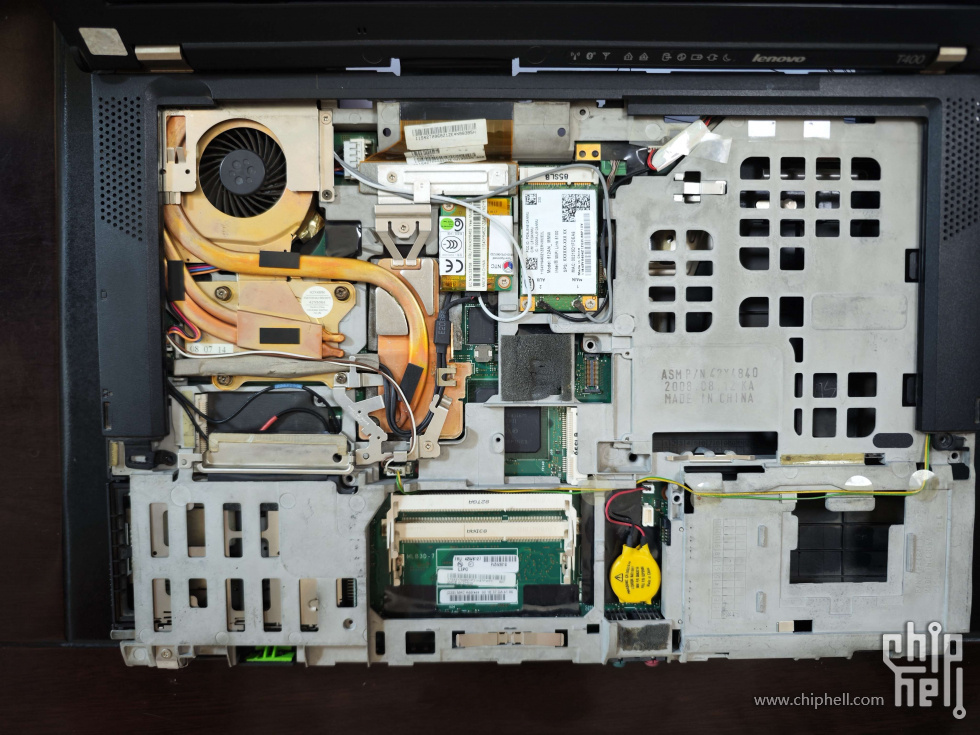

巧了，昨天从垃圾堆翻出来T400，这货的WWAN槽空着，以前加了3G网卡，体验感人，后来让我拆除了不知道丢那里了，没想到这里居然还能插硬盘？话说旁边还有迅盘插口，当年因为换了SSD，把（大价钱购买来的）迅盘也拆了扔了。
上咸鱼下单了导热垫、MX-4硅脂，还有一百多的1T蓝盘SSD，准备折腾一下这个中古电脑

spadger

狗爷 发表于 2023-8-21 16:22
巧了，昨天从垃圾堆翻出来T400，这货的WWAN槽空着，以前加了3G网卡，体验感人，后来让我拆除了不知道丢那 ...

T400的WWAN插槽应该不是M2，用不了这个转接卡。不过T400是有ExpressCard插槽的，可以用我另外一个转接卡在ExpressCard接口装SSD，2230和2242的NVMe SSD都可以。

狗爷

spadger 发表于 2023-8-21 16:36
T400的WWAN插槽应该不是M2，用不了这个转接卡。不过T400是有ExpressCard插槽的，可以用我另外一个转接卡 ...

ExpressCard？还真有，这也可以吗？速度能行吗？

spadger

狗爷 发表于 2023-8-21 16:46
ExpressCard？还真有，这也可以吗？速度能行吗？

T400和T60p一样，都是PCIe1.0，极限250MB/s，我的T60p只有SATA1，最高150MB/s，所以在T60p上PCIe1.0是最快的接口。T400的SATA不知道什么规格。

狗爷

spadger 发表于 2023-8-21 17:06
T400和T60p一样，都是PCIe1.0，极限250MB/s，我的T60p只有SATA1，最高150MB/s，所以在T60p上PCIe1.0是最 ...

这速度，还是老老实实用SATA硬盘位吧

也是心血来潮，突然翻出来准备搞一下，这个本服役到16年，因为频繁蓝屏重装系统也搞不定，就淘汰了，如今现在这个规格的内存硬盘跟不要钱一样了，看看换硬件能不能解决问题。

spadger

狗爷 发表于 2023-8-21 17:12
这速度，还是老老实实用SATA硬盘位吧

也是心血来潮，突然翻出来准备搞一下，这个本服役到16年，因为频繁 ...

T400确实不值得折腾了，太老了。目前三代平台日常使用还可以。

狗爷

spadger 发表于 2023-8-21 17:26
T400确实不值得折腾了，太老了。目前三代平台日常使用还可以。

纯情怀而已，不指望它干啥了，只是单纯的想让它复活罢了

spadger

狗爷 发表于 2023-8-21 17:38
纯情怀而已，不指望它干啥了，只是单纯的想让它复活罢了

我的T60p装了三张硬盘，当资料备份机了，或者说硬盘盒也可以。
主硬盘2.5寸，光驱位2.5寸，ExpressCard装NVMe硬盘。
