开放机架裸奔的超微ITX服务器

sillencehitman

我一直把我自己装的的超微ITX小服务器（X11SDV-4C-TLN2F）放在我家里的机柜里，机箱用的乔思伯的N1闷罐。除了去年CPU风扇坏了换过一次以外，没怎么去动他，平时非常偶尔心血来潮的时候擦一下机箱外壳上的灰尘。今年夏天特别热啊，我一直把风扇模式开在FULL上，全速散热，直到前几天偶然看了一下IPMI里的数据，都没跑什么服务，CPU温度60度，风扇都2000多转，机柜里温度在36度左右，摸着N1外壳都发烫，我心里这个不爽啊，突发奇想，要不索性来了裸奔，把机器放到开放机架上，反正乔思伯这个机箱也不防尘，但是不透风（怎么做到的？不透风还四处都是灰尘）。

我在某宝找啊找，直到发现了一个98元全套的ITX开放机架，我想这好便宜啊，在两个人随便吃个外卖都要上百的年代，一个开放机箱居然只要98元，一看评论，都是感叹相见恨晚啊。我就抱着试试看的心态入了一个，反正最多星期四少吃一顿肯德基。收到以后一直没时间装，直到昨天又看了眼IPMI温度，下定决心，趁着这个夏天还没过去，装了吧。

三下五除二把主板电源拆下来了，N1外壳直接倒过来放在地方做垃圾桶，你别说，这玩意做机箱差点意思，做垃圾桶正合适啊，颜值还高。

装了2个多小时，边看店主简陋但是实用的安装教程，边摸索着装，中间忘了拍照，我就发两张装完后放在机柜里的照片分享一下，感觉有种科幻工业风，太好看了。

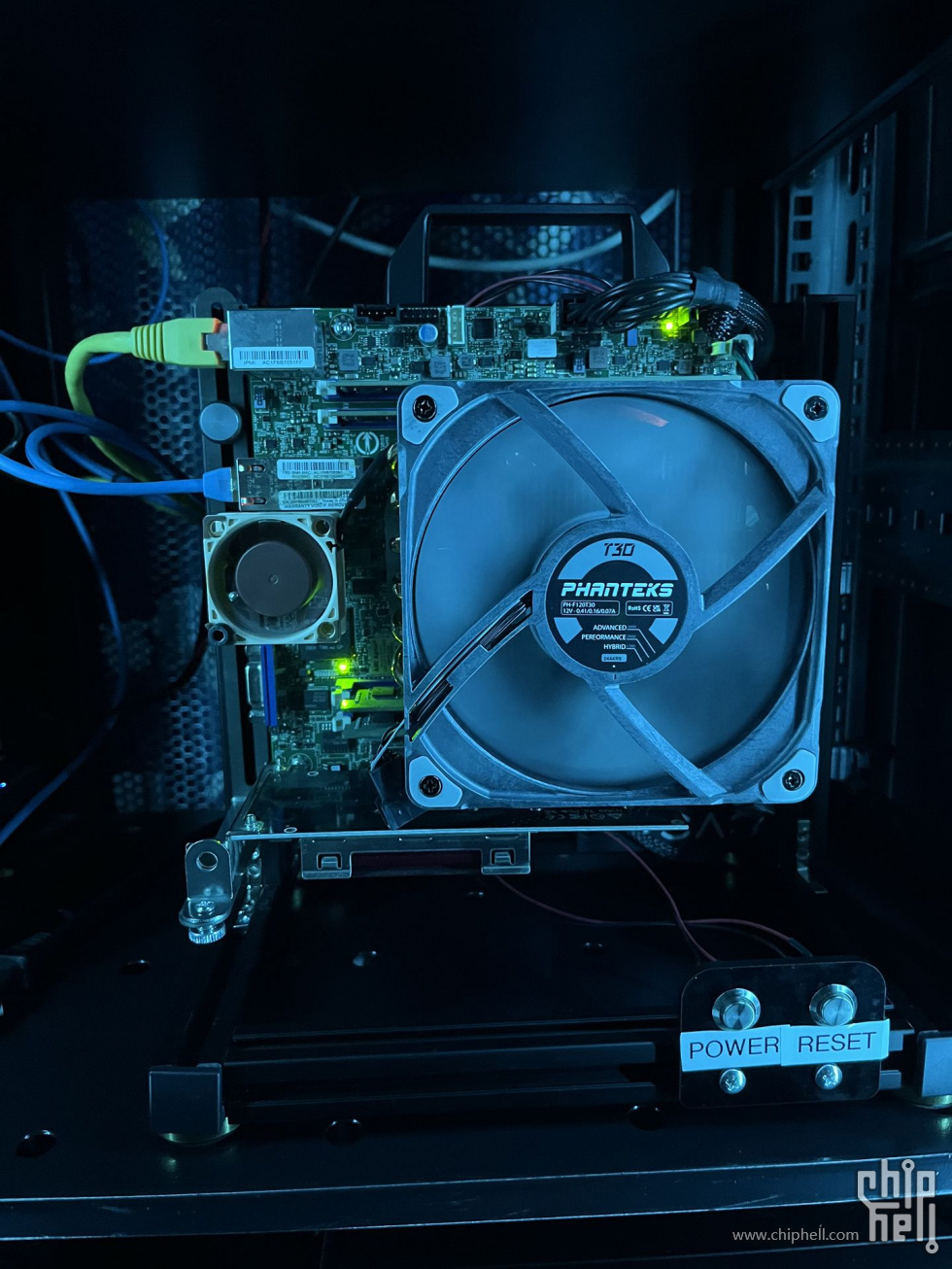

正面照，风扇把原来的薄扇换成了追风者T30，开放机架就是爽，直接怼最厚风扇，万兆网卡芯片哪里固定了一个4厘米猫扇散热。为了好看，风扇装成往外吹风方向，这样风扇logo可以露出来，试了下压风和吹风两个方向，发现cpu温度差不多，就这样吧。

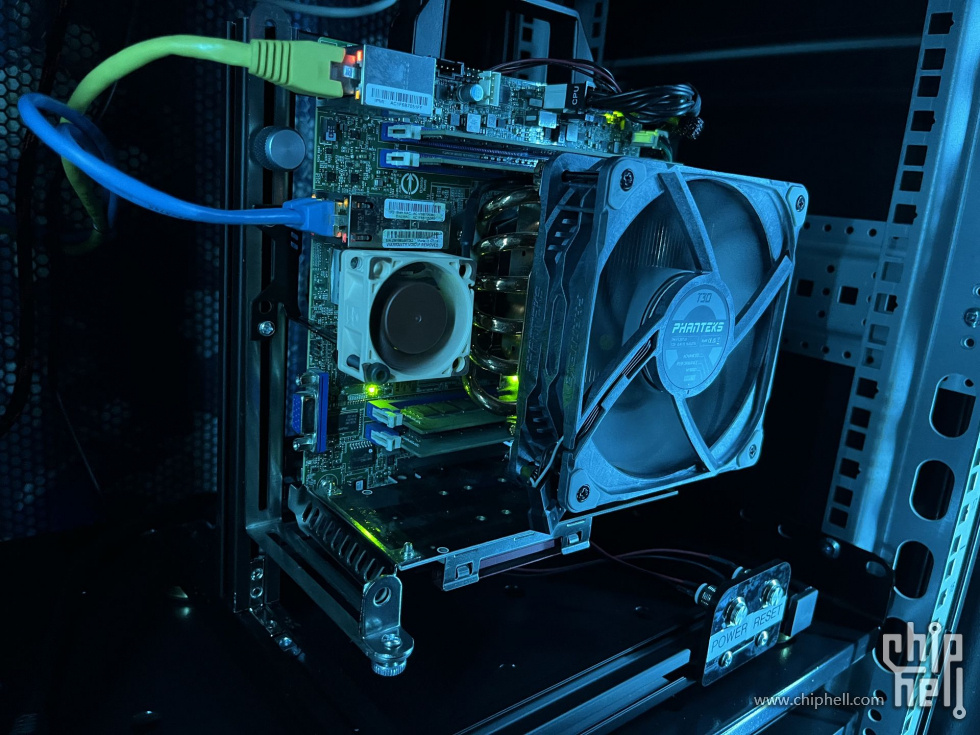

侧面45度照，我的PCIe插了一张NVME ssd转接卡，因为原来用的短挡板，长挡板又找不到了，只好用店主送的网卡支撑架把这个卡托住，看上去还和谐的，这个支撑架固定我还用了N1的那颗硕大的机箱固定螺丝，废物利用。


整个机器装完以后放在机柜同样的位置，待机CPU温度52度，T30风扇只有1000rpm，心里太爽了！

最后，这个开放式机架真不错，性价比贼高啊，整个质感也不错，可能是我没用过贵的开放式机架，不过我觉得这个完全满足我的要求了。

958813826

我日常机器就是机架 除了没有风道 大部分散热情况吊打普通机箱 而且就算风道不好 但是架不住散热速度快啊 我前面板哪里装了2个T30 直接吹内存 供电 显卡 内存温度菜37度 要知道我内存跑的8200啊 电压1.6了

zhgna

机柜温度36度，这也太不透气了点。

sanna

2个风扇都是怎么固定好的啊？

cabala

家里有熊孩子不合适

sillencehitman

zhgna 发表于 2023-8-16 01:34
机柜温度36度，这也太不透气了点。

没办法，气温30多度（杭州的夏天，你懂得），机柜还有两个T30拉积热，36度已经不错了

sillencehitman

sanna 发表于 2023-8-16 08:04
2个风扇都是怎么固定好的啊？

T30装在CPU的利民散热器上，小风扇用了一个别的主板的风扇支架装在了机架的轨道上，正好

sillencehitman

cabala 发表于 2023-8-16 08:21
家里有熊孩子不合适

嗯，有熊孩子，一定要放机柜里，锁起来，只能看不能摸，哈哈

sillencehitman

958813826 发表于 2023-8-16 01:12
我日常机器就是机架 除了没有风道 大部分散热情况吊打普通机箱 而且就算风道不好 但是架不住散热速度快啊  ...

确实，而且清理灰尘感觉很方便，偶尔用毛刷子刷一下就行了，真的太方便了

散热真的是好

958813826

sillencehitman 发表于 2023-8-16 10:51
确实，而且清理灰尘感觉很方便，偶尔用毛刷子刷一下就行了，真的太方便了

散热真的是好 ...

我都是用吸尘器吸一吸 超级省事还干净

zhgna

sillencehitman 发表于 2023-8-16 10:48
没办法，气温30多度（杭州的夏天，你懂得），机柜还有两个T30拉积热，36度已经不错了 ...

估计你的机柜是全封闭的。也是同城，放储藏间，机柜网孔门，目前温度计显示31度。

sillencehitman

zhgna 发表于 2023-8-16 12:56
估计你的机柜是全封闭的。也是同城，放储藏间，机柜网孔门，目前温度计显示31度。 ...

是的，全封闭的，31度可以啊，属于凉爽的了

huihuige

铝型材的啊
还想问下是哪个机架这么便宜呢
机柜36度也高了
说明通风不畅
机箱的防尘和散热能都达到完美的例子不多

faninx

散热器是怎么改热管的？X11SDV那个孔位很特别，没有直接适配的。

sillencehitman

faninx 发表于 2023-8-16 16:00
散热器是怎么改热管的？X11SDV那个孔位很特别，没有直接适配的。

咸鱼买了一块有位大哥自己做的这个主板专用的散热转接板，可以转成利民的接口，我就上了个利民AXP 6热管散热器

sillencehitman

huihuige 发表于 2023-8-16 15:58
铝型材的啊
还想问下是哪个机架这么便宜呢
机柜36度也高了

这里就不上链接了，你自己去某宝找，店名叫：CR布克斯 BOX

最高可以到38度，机柜内顶部区域，下部温度低几度，这样已经用了5,6年了，还好，没出啥问题

星河

真巧，前两天才装了个超微

盐湖

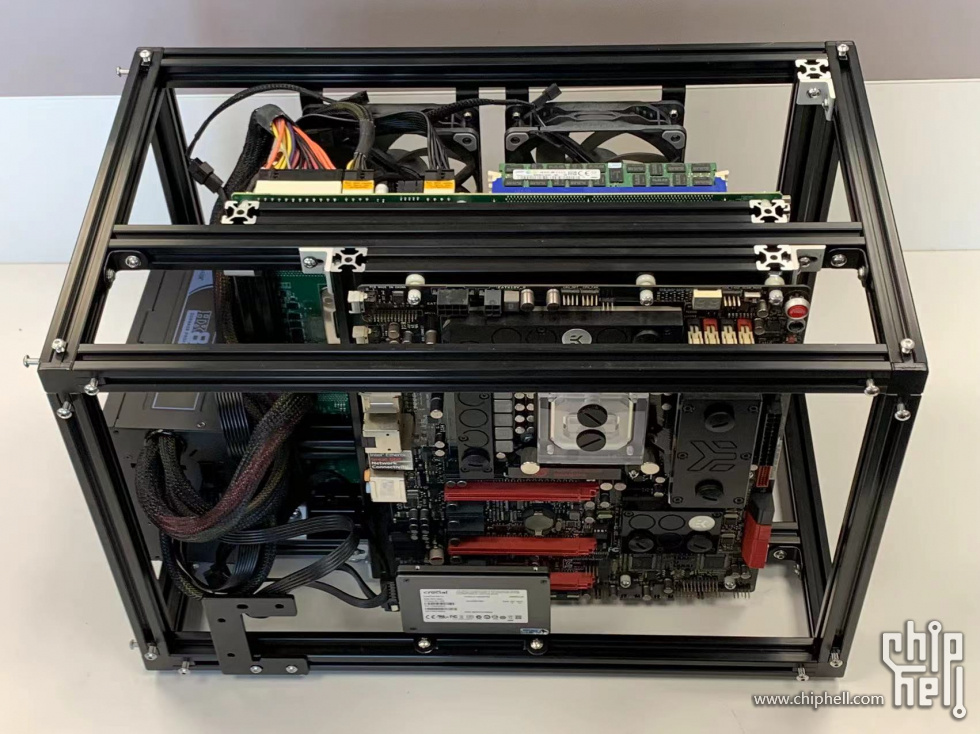

这玩意就是2020铝型材。。自己画两笔拿着尺寸去找淘宝卖型材的，带上连接件紧固件螺丝螺母和把手开关键一套下来超不过50。。

huihuige

星河 发表于 2023-8-16 17:14
真巧，前两天才装了个超微

好巧 我也是~

gaoyi124

这个东西上eatx的双路,也能和品牌机的质量厉害,关键就是散热好的同时,灰尘也翻倍了

星河

huihuige 发表于 2023-8-16 19:11
好巧 我也是~

用的服务器散热器换了风扇？
我本来也想用这类散热，但是不知道12CM风扇能否兼容到这种散热器上就作罢了，毕竟我的两个CPU比较近,你用的什么板子和散热器

Carsomyr

已经很好了。这个u很热

huihuige

星河 发表于 2023-8-16 21:17
用的服务器散热器换了风扇？
我本来也想用这类散热，但是不知道12CM风扇能否兼容到这种散热器上就作罢了 ...

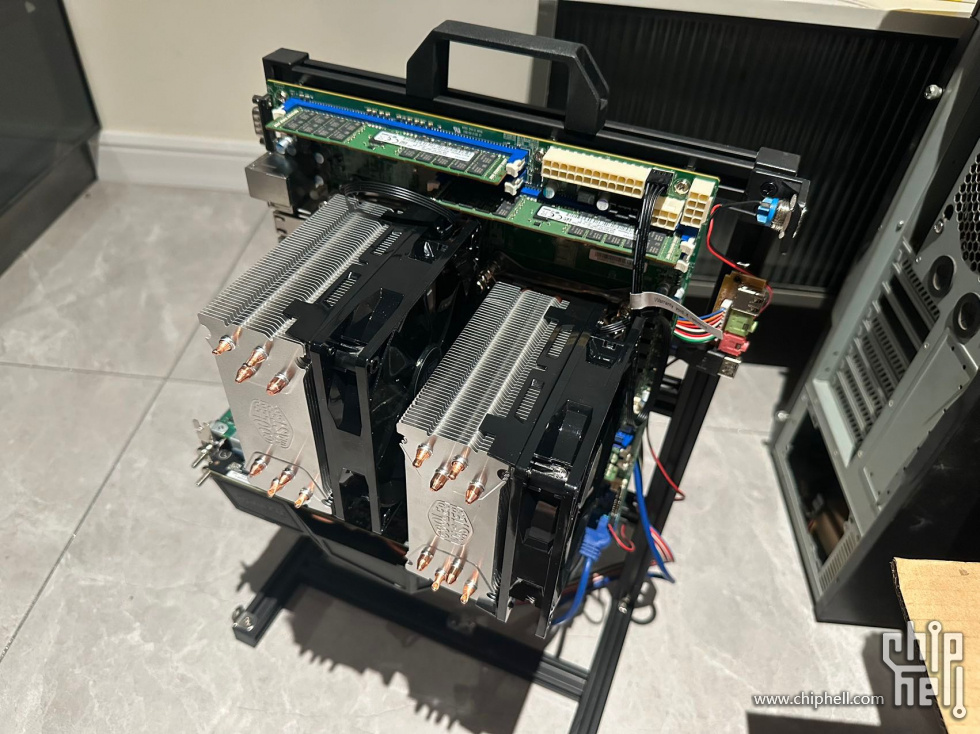

超微的X9DRi-F
图里的散热器直接装12厘米是装不上的
我把风扇装到铝型材框架上了
全速工作的时候，风扇需要转速比较高
毕竟有一定距离
而且不是纯侧吹
风道有点乱

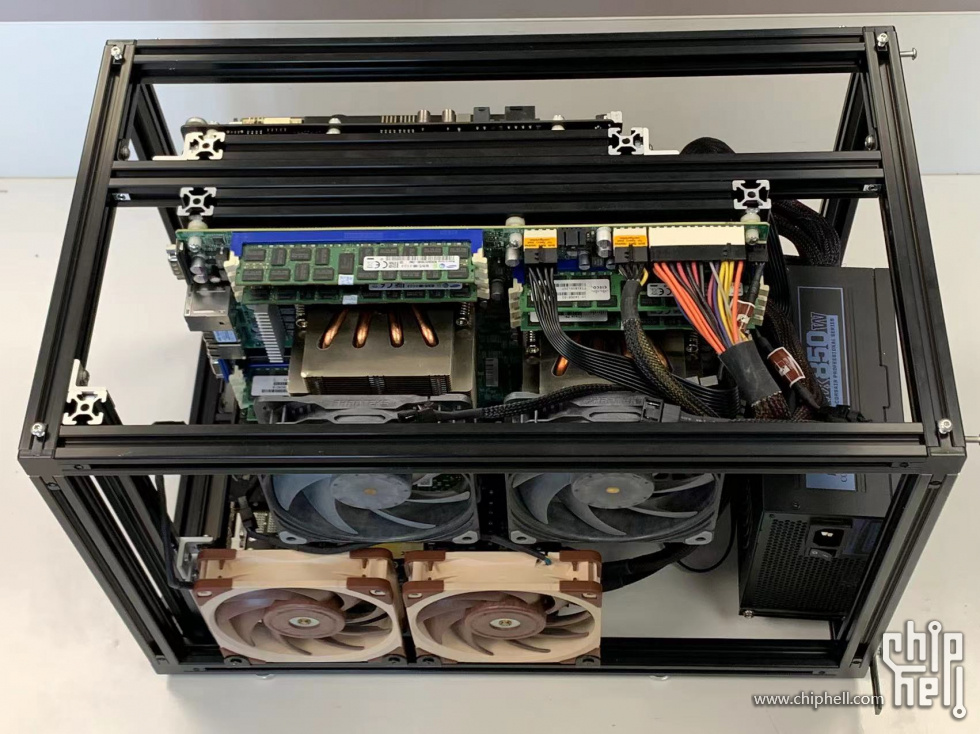

但是能照顾到供电、内存和南桥，基本上是四个12厘米风扇直吹整个主板
不过我这个就是玩
CPU不是工作需要长期满载的
下面的两个风扇吹PCI卡
TESLA P4把壳拆掉，也能稳定工作了
不需要管什么侧吹打印件和风道了

星河

huihuige 发表于 2023-8-17 08:37
超微的X9DRi-F
图里的散热器直接装12厘米是装不上的
我把风扇装到铝型材框架上了

好的，谢谢分享

sillencehitman

星河 发表于 2023-8-16 17:14
真巧，前两天才装了个超微

太强了

sillencehitman

Carsomyr 发表于 2023-8-16 21:39
已经很好了。这个u很热

是的，不知道为啥这么热，主频也不高啊

kingzfx

那些用机柜的，还用什么机箱？

只要你守的住机柜 不进水和灰 毛。要机箱只会影响散热。

用个工业的大风扇，省掉小风扇。
