家用迈洛斯服务器网卡散热器改造求救！

yuweibing

坛友们好，最近在海鲜市场买了一个迈洛斯双口100Gbps网卡，准备传数据用，型号是MCX623106A。
但是使用中，服务器网卡的散热片摸着烫手（非常烫手）。查资料发现，服务器网卡估计需要大风量（200LFM）散热器吹才好散热，家里要这样用就起飞了。

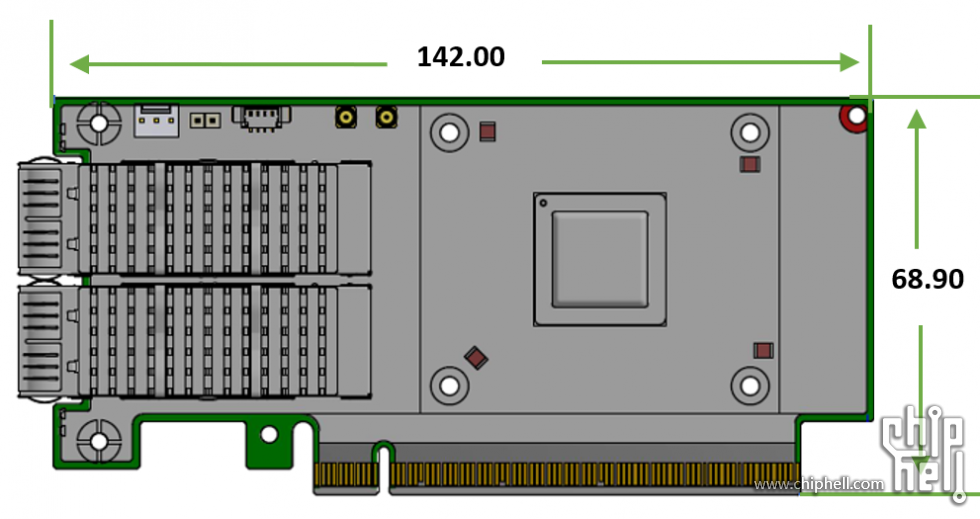

于是我想改装一个散热器和风扇，在网络上只能找到图片（下图）。



请问坛友们，有没有对服务器网卡家用化散热改装的经验？有没有MCX623106A，或者connectX-6系列的CAD图纸呀，实在不行我去定做一个。

谢谢~~

Dolfin

你是准备7*24满载吗？
如果不是的话，散热上绑个风扇，或者侧吹个风扇，都可以。我三四块CX堆一起，也还好。

yuweibing

Dolfin 发表于 2023-8-25 11:13
你是准备7*24满载吗？
如果不是的话，散热上绑个风扇，或者侧吹个风扇，都可以。我三四块CX堆一起，也还好 ...

我用银欣的50x50怼上去拉慢速吹，但是手模还是烫

zxy2001

热是正常的。。。别去看 别去摸就好了

iooo

换个大号铜散热片，加个中速风扇可以不降速，闷罐不行风道要保持畅通

gnattu

运气好的话是可以直接用现成的显卡散热器的，不过这种长方形孔不是很好买，正方形孔还是挺容易买到接近孔距的散热器的

不过这些卡都有温度传感器的，你可以直接看温度是不是真的特别高，我改散热器的卡不带风扇都直接100度了

如果允许占用多个PCIe槽位直接扎带大法绑个风扇上去也没什么问题

yuweibing

gnattu 发表于 2023-8-25 13:52
运气好的话是可以直接用现成的显卡散热器的，不过这种长方形孔不是很好买，正方形孔还是挺容易买到接近孔距 ...

你这个不错呀！！尺寸多少？我量了一下，mellanox 100G网卡的孔距51.94mm 43.86mm，是不是可以找52mm 44mm的？

gnattu

yuweibing 发表于 2023-8-25 16:12
你这个不错呀！！尺寸多少？我量了一下，mellanox 100G网卡的孔距51.94mm 43.86mm，是不是可以找52mm 44m ...

差个1mm左右都是问题不大的 但是你这个52x44的本身就不是很好买了

主流的显卡孔位是53x53或者43x43这种正方形孔，长方形孔要难买一些

wxlg1117

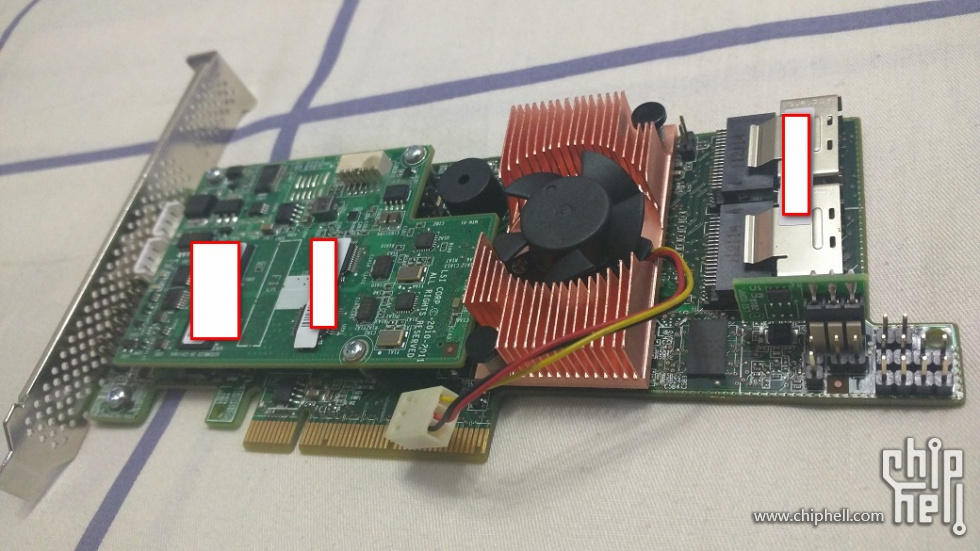

土豪的话直接某宝找家定制纯铜大风扇的...我定制过LSI卡的散热200+,7000转小风扇,温度控制在55+,不过高转速小风扇个把月就会挂掉要换,使用不佳,后来给机箱侧板换了个12cm的风扇侧吹,效果好多了.

gnattu

wxlg1117 发表于 2023-8-25 17:59
土豪的话直接某宝找家定制纯铜大风扇的...我定制过LSI卡的散热200+,7000转小风扇,温度控制在55+,不过高转速 ...

7000转大可不必把 啥型号啊 我个人经验是5cm风扇有个2000转就已经是不太可能超过70度的情况了 4cm风扇要的转速高点但是也不需要7000那么离谱 有个3000多也够用了

78085

3D打印一个转接，然后上个9CM直接对吹就好了。

happysun110

我有个软交换机，插了四张hp544+ 网卡，我的散热方式就是直接在pcie槽的侧面固定了一个14厘米的900转的风扇对着网卡侧面吹，噪音很低，散热效果不错。

yuweibing

happysun110 发表于 2023-8-25 20:01
我有个软交换机，插了四张hp544+ 网卡，我的散热方式就是直接在pcie槽的侧面固定了一个14厘米的900转的风扇 ...

我看看我的机箱能改么。。。G1M，空间很吃紧

happysun110

yuweibing 发表于 2023-8-25 20:05
我看看我的机箱能改么。。。G1M，空间很吃紧

我用双面胶沾在机箱上的，不过不是很稳定，我也在找更加稳固的固定方式

wxlg1117

gnattu 发表于 2023-8-25 18:28
7000转大可不必把 啥型号啊 我个人经验是5cm风扇有个2000转就已经是不太可能超过70度的情况了 4cm风扇要 ...

RAID卡散热片规格有限,选的3010的风扇.

zealotxx

wxlg1117 发表于 2023-8-25 17:59
土豪的话直接某宝找家定制纯铜大风扇的...我定制过LSI卡的散热200+,7000转小风扇,温度控制在55+,不过高转速 ...

lsi卡功耗不高，12cm风扇放下面对着吹就行

yuweibing

happysun110 发表于 2023-8-25 20:07
我用双面胶沾在机箱上的，不过不是很稳定，我也在找更加稳固的固定方式 ...

莫非买个磁吸风扇？

Juzi丶

烫是多少度，至少用mget_temp看看吧？
空载温度在85以内的话一点问题都没有
就知道烫的话你用1000LFM下去吹我都可以跟你说是烫的

yuweibing

Juzi丶 发表于 2023-8-25 23:10
烫是多少度，至少用mget_temp看看吧？
空载温度在85以内的话一点问题都没有
就知道烫的话你用1000LFM下去吹 ...

我安的开源的mftflint，我看能看温度么

Juzi丶

yuweibing 发表于 2023-8-25 23:13
我安的开源的mftflint，我看能看温度么

不能

Juzi丶

但是未来可以
https://lore.kernel.org/netdev/2 ... saeed@kernel.org/T/

这个功能至少说5年了，从mlx5会报高温那一天开始

yuweibing

Juzi丶 发表于 2023-8-25 23:22
但是未来可以
https://lore.kernel.org/netdev/20230807180507.22984-3-saeed@kernel.org/T/

意思是我还需要重新安装驱动？目前用的是linux自带的驱动。

yuweibing

Juzi丶 发表于 2023-8-25 23:22
但是未来可以
https://lore.kernel.org/netdev/2 ... saeed@kernel.org/T/

搞定了，我单独安装了一下mft，驱动还是之前的，我把mft_4.25.0-62_amd64.deb打包了一下。

目前可以看到温度：

1. $ sudo mget_temp -d 01:00.0

2. $ 59

复制代码

是不是可以不管了，目前散热状态良好

summerq

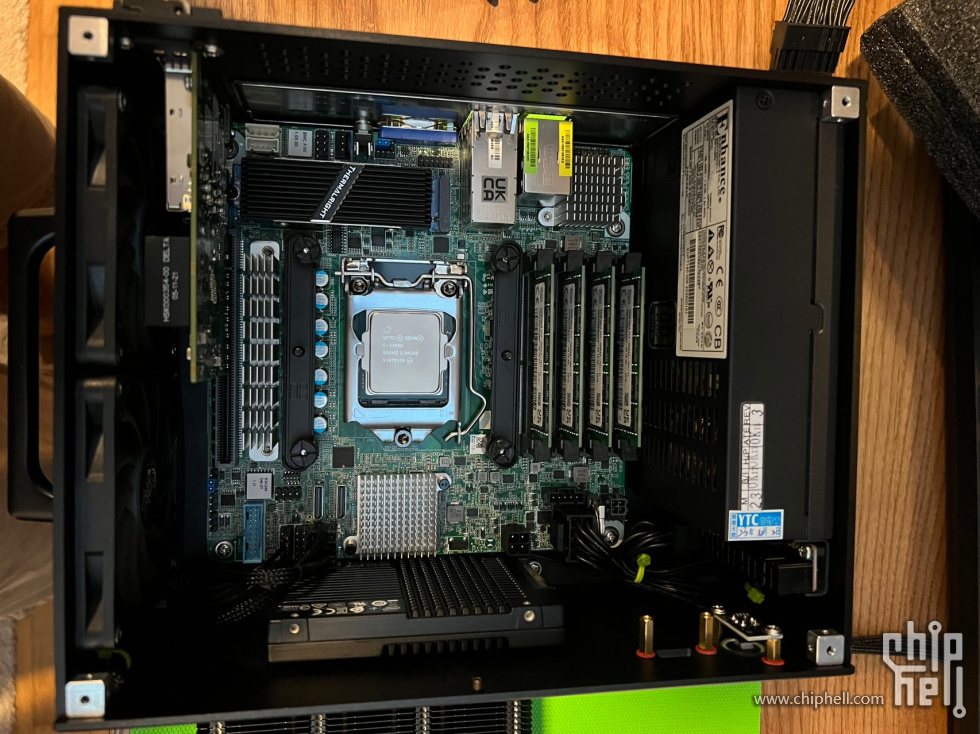

换个思路 在机箱上装风扇吹。你可以参考我这个机箱。网卡下面两个风扇，网卡是connectx-6

Juzi丶

yuweibing 发表于 2023-8-25 23:46
搞定了，我单独安装了一下mft，驱动还是之前的，我把mft_4.25.0-62_amd64.deb打包了一下。

目前可以看到 ...

59度那肯定没问题啊

wangfenghun

happysun110 发表于 2023-8-25 20:01
我有个软交换机，插了四张hp544+ 网卡，我的散热方式就是直接在pcie槽的侧面固定了一个14厘米的900转的风扇 ...

大佬，40G软交换机你什么配置，使用起来感觉如何？用的什么系统？高速大量传输速度性能会有瓶颈吗??

wxlg1117

zealotxx 发表于 2023-8-25 20:20
lsi卡功耗不高，12cm风扇放下面对着吹就行

不知道功耗多少,但是基于SAS2208-SAS3108-SAS35xx-SAS39xx的开全都是大火炉,要是没主动散热,分分钟上百度.

zealotxx

wxlg1117 发表于 2023-8-26 00:38
不知道功耗多少,但是基于SAS2208-SAS3108-SAS35xx-SAS39xx的开全都是大火炉,要是没主动散热,分分钟上百度 ...

我那张9260用了很多年，没风扇小散热片烫手，底下吹一下就变温热了

插最下面的pcie，机箱底部加12cm风扇吹

yuweibing

summerq 发表于 2023-8-26 00:01
换个思路 在机箱上装风扇吹。你可以参考我这个机箱。网卡下面两个风扇，网卡是connectx-6
...

你这个风道好呀！网卡上面都可以不用小风扇了。
我脑子一热买的垂直风道的机箱，网卡侧面就是机箱的前面板，不好安装（我寻思寻思）

yuweibing

Juzi丶 发表于 2023-8-26 00:03
59度那肯定没问题啊

这是一个12cm穿甲弹+5cm小风扇匀速一直在吹，机箱合上，12cm风扇就没了
