求助，NUC9幽灵峡谷+SN640*2全闪NAS方案翻车

extende

最近NUC9和SN640价格都很香，正好可以实现构思了很久的全闪NAS
看了NUC9支持PCIe拆分，比划了尺寸，通过PCIe转接卡装两个U.2固态盘SN640，x4的槽安装万兆网卡，还有几个剩余的M.2位预留以后继续扩展，岂不完美？

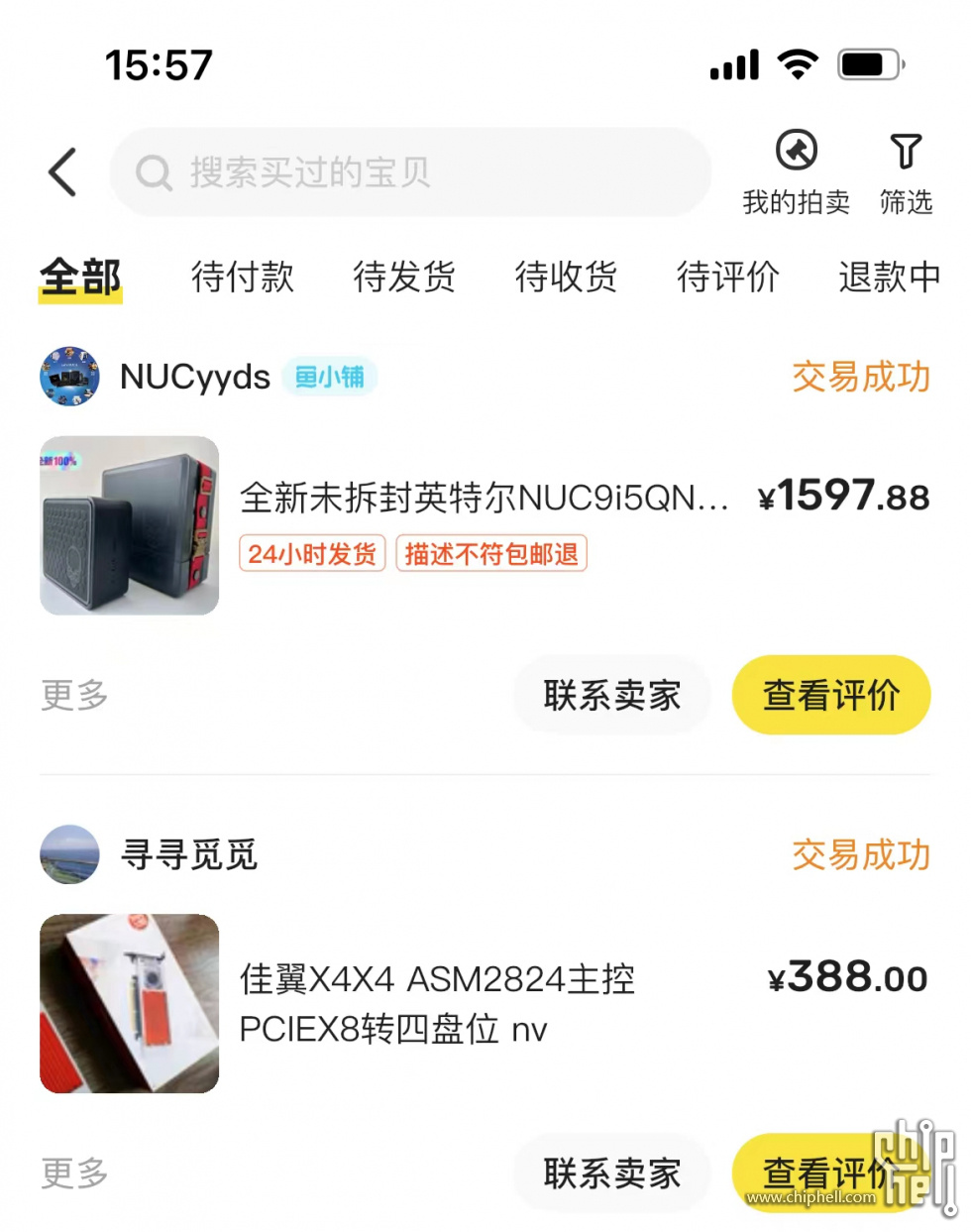

于是乎，凑齐一套开干

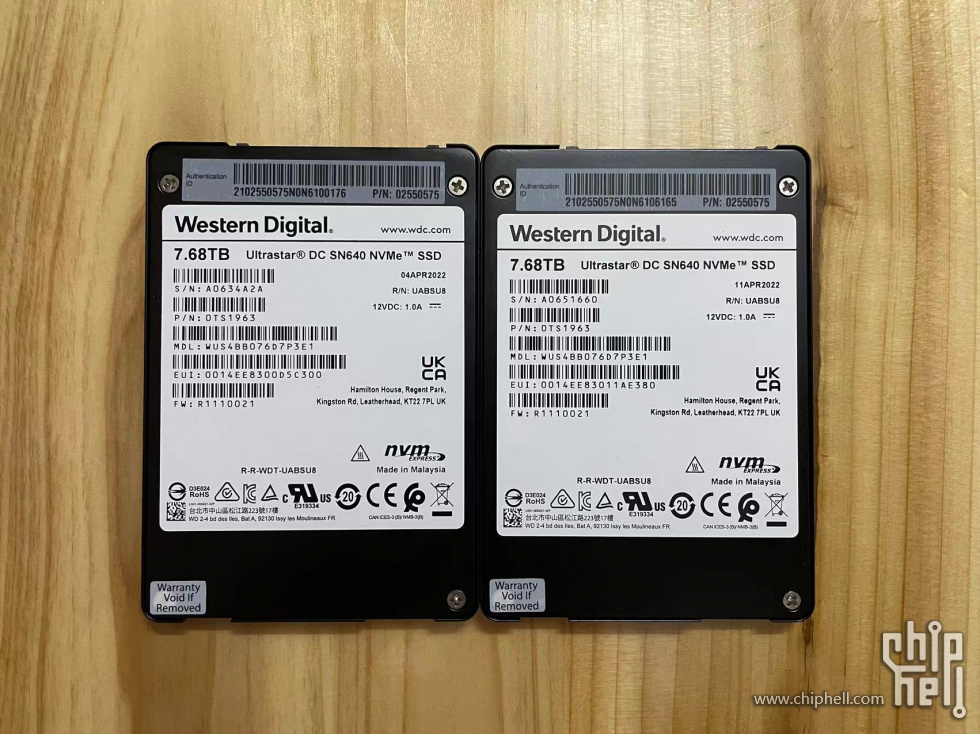

两块SN640，很小巧精致

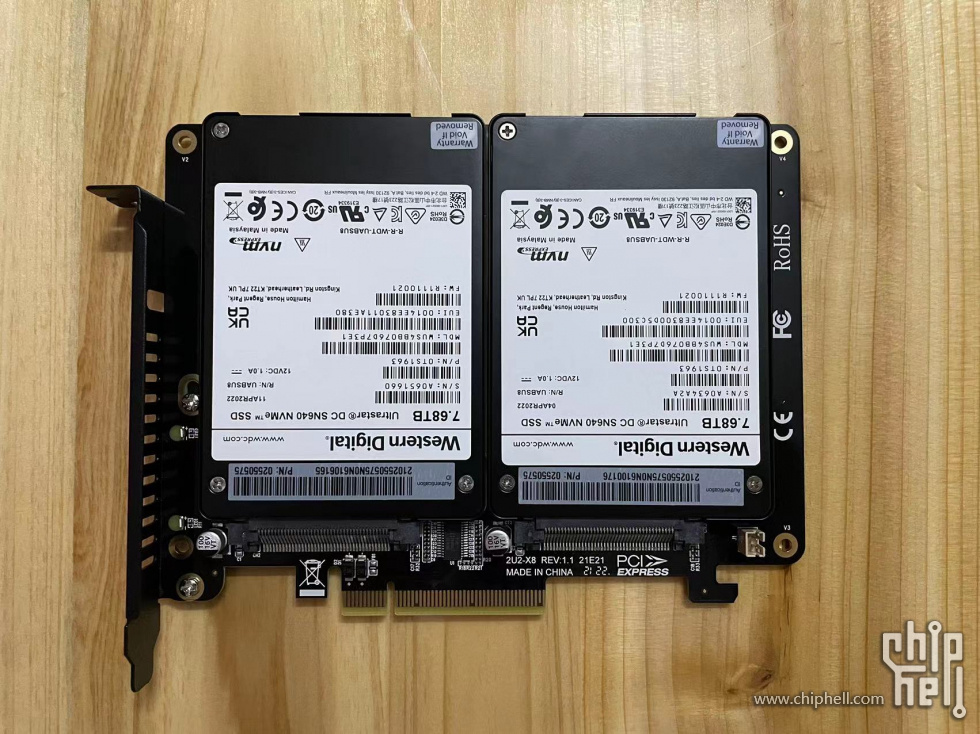

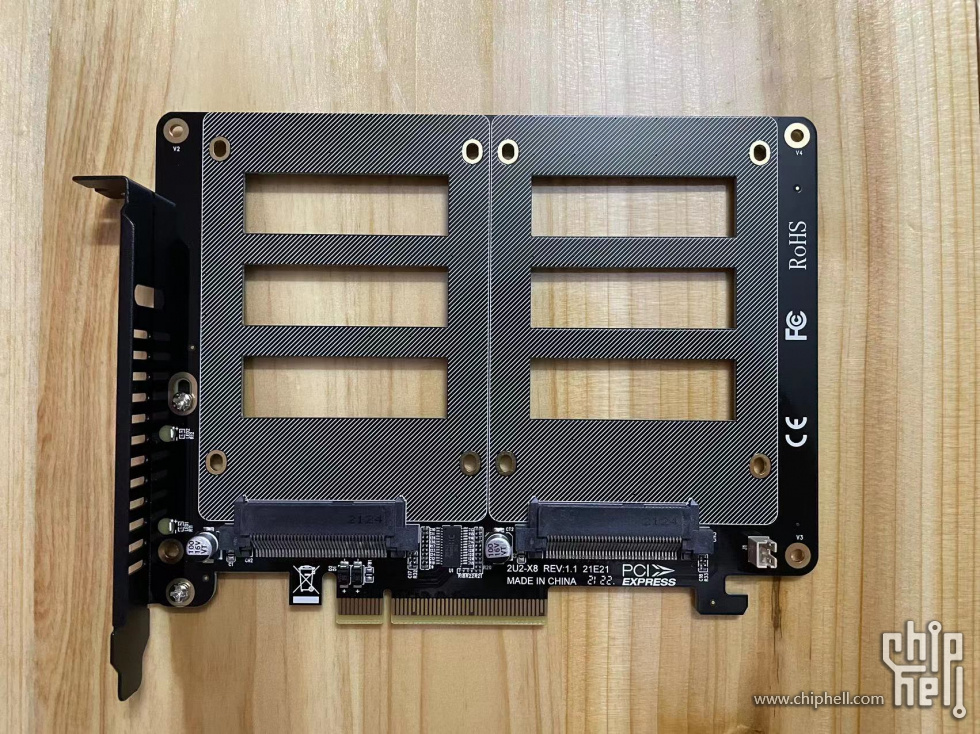

佳翼的双盘位U.2转接卡


合体，真好看

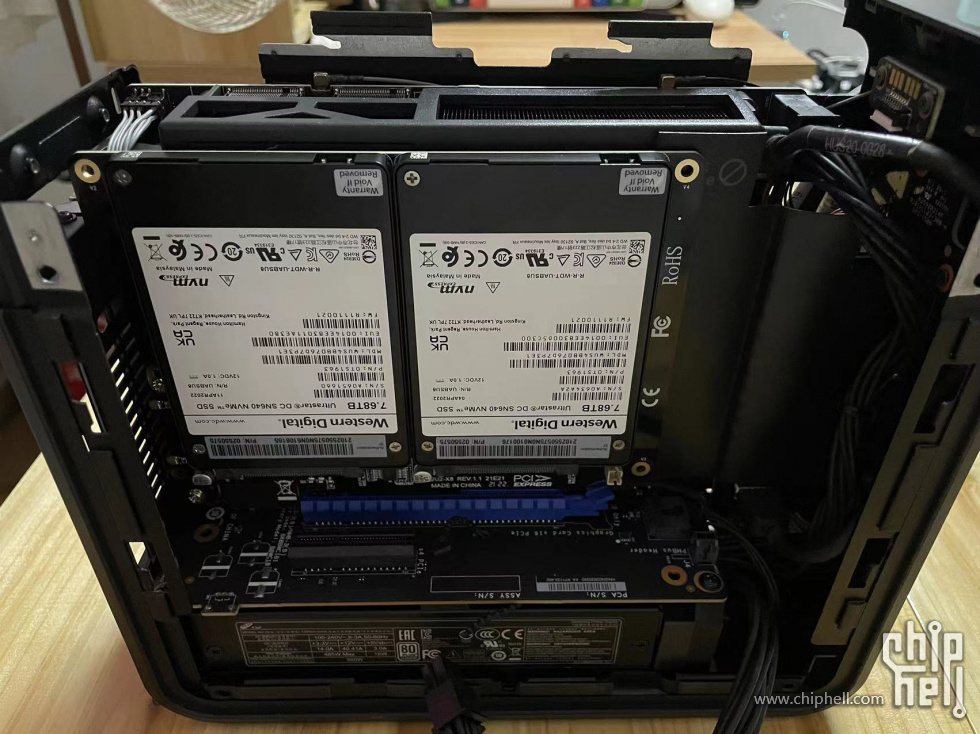

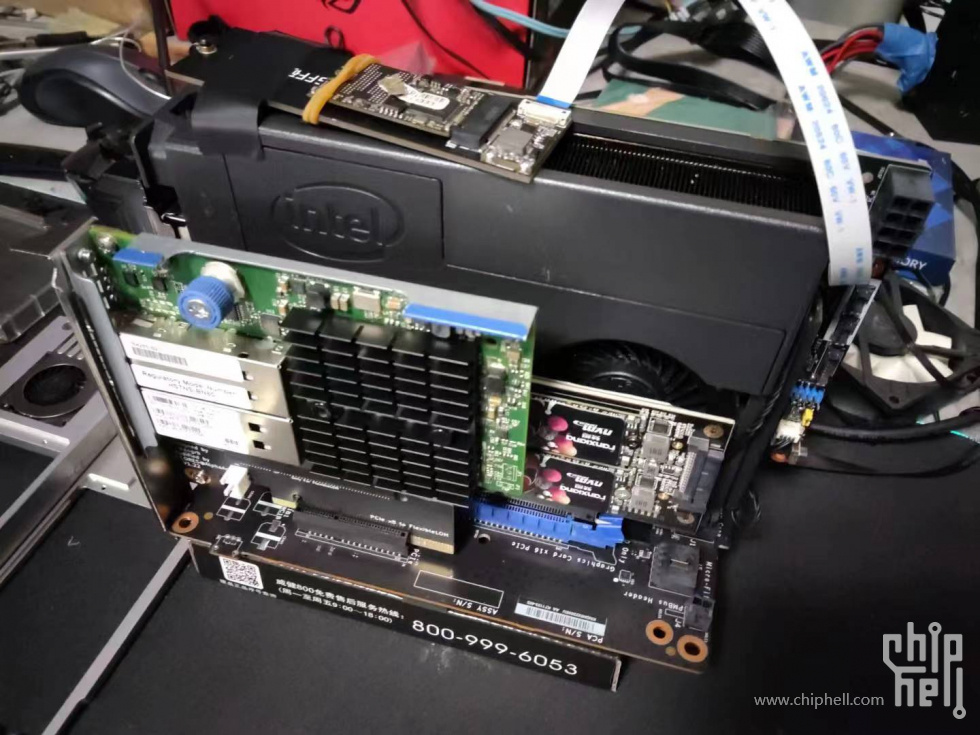

安装到NUC9，尺寸完美

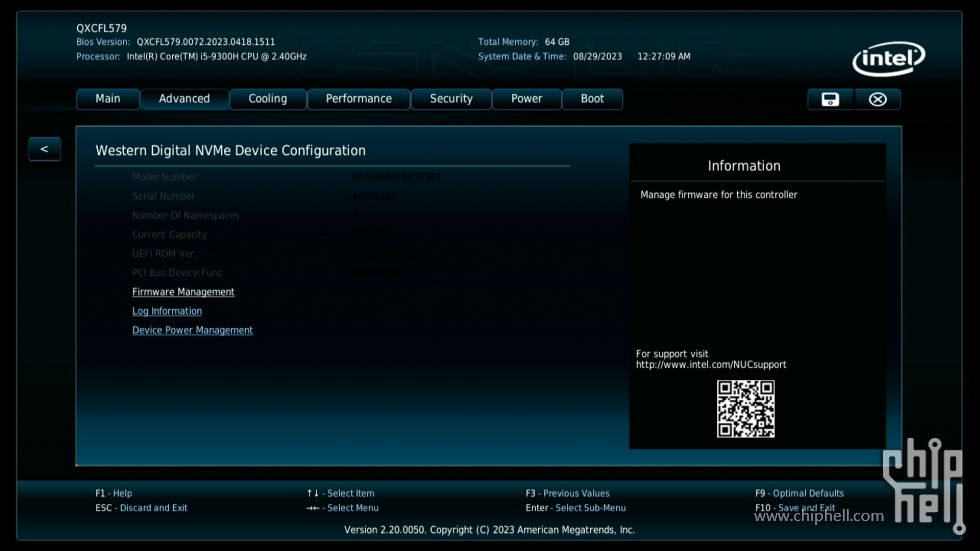

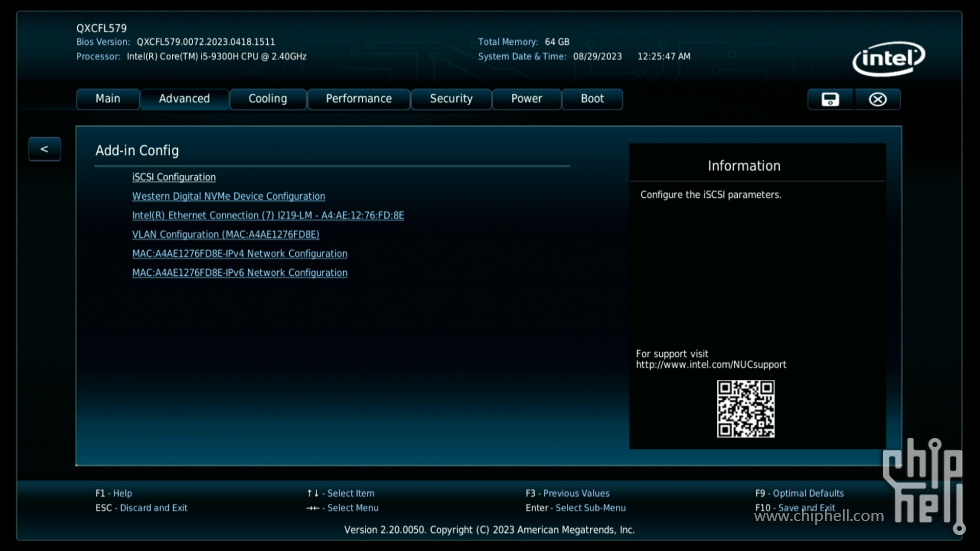

然后开机进BIOS，居然能在BIOS里面看到西数硬盘管理工具

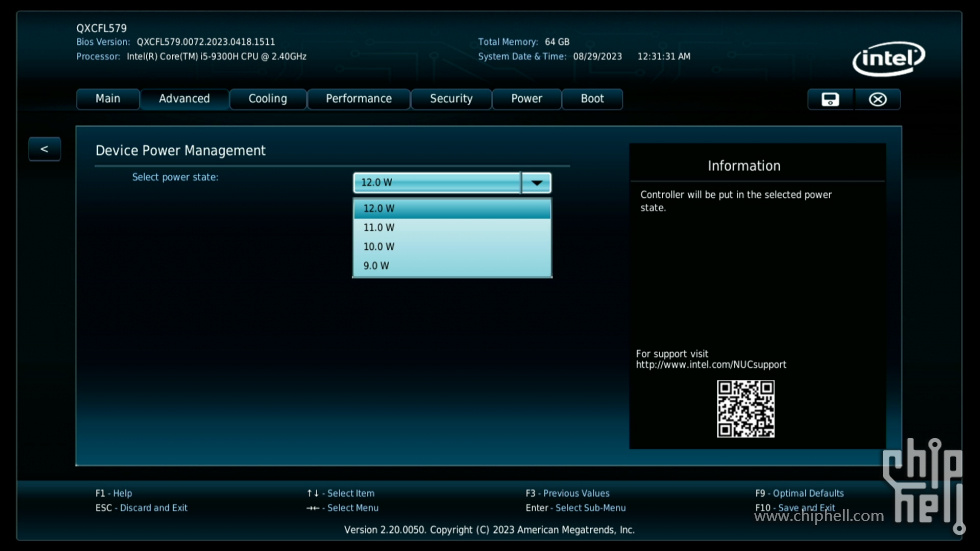

能查看信息、升级固件、设置功率，太强了吧


但是等等，为什么只能显示一块硬盘？
于是去设置PCIe拆分为x8+x4+x4，重启还是不行，然后突然才意识到
NUC9的PCIe拆分逻辑是：底部M.2或者PCIe x4槽有设备，x16自动降级成x8，然后不能继续拆分了...

看到一个可行的方案是通过PLX卡转出SFF的接口，然后再用转接线连接U.2硬盘，但是硬盘固定和走线都很麻烦

所以NUC9有什么优雅的方式通过PCIe x16槽安装两块U.2硬盘吗？

gnattu

你这种要拆成4444，但是BIOS里好像没有这个模式。。。
你要不买个带拆分芯片的？但是带芯片的基本上不可能在NUC插槽上装下了：


你看这个长度明显是要能装很长显卡的插槽才行，NUC9的插槽空间不够长的

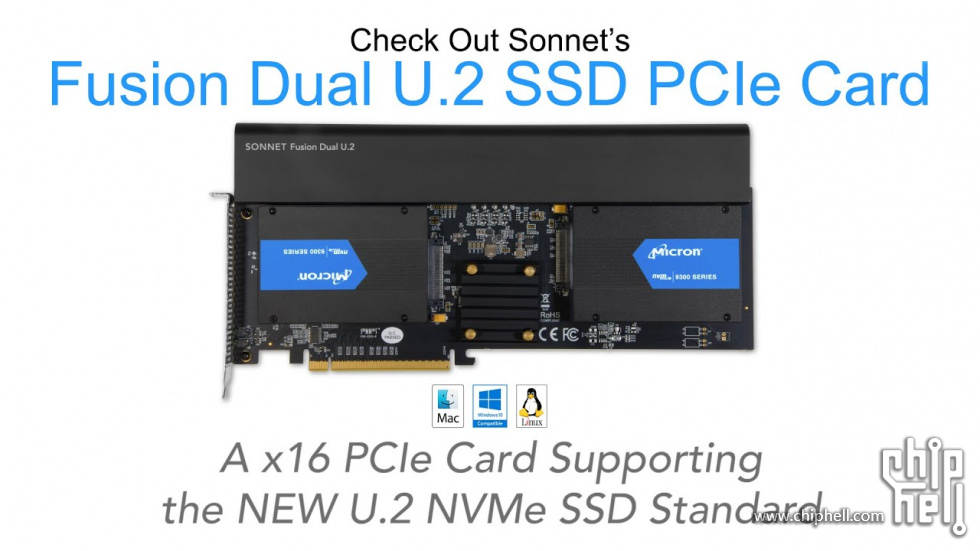

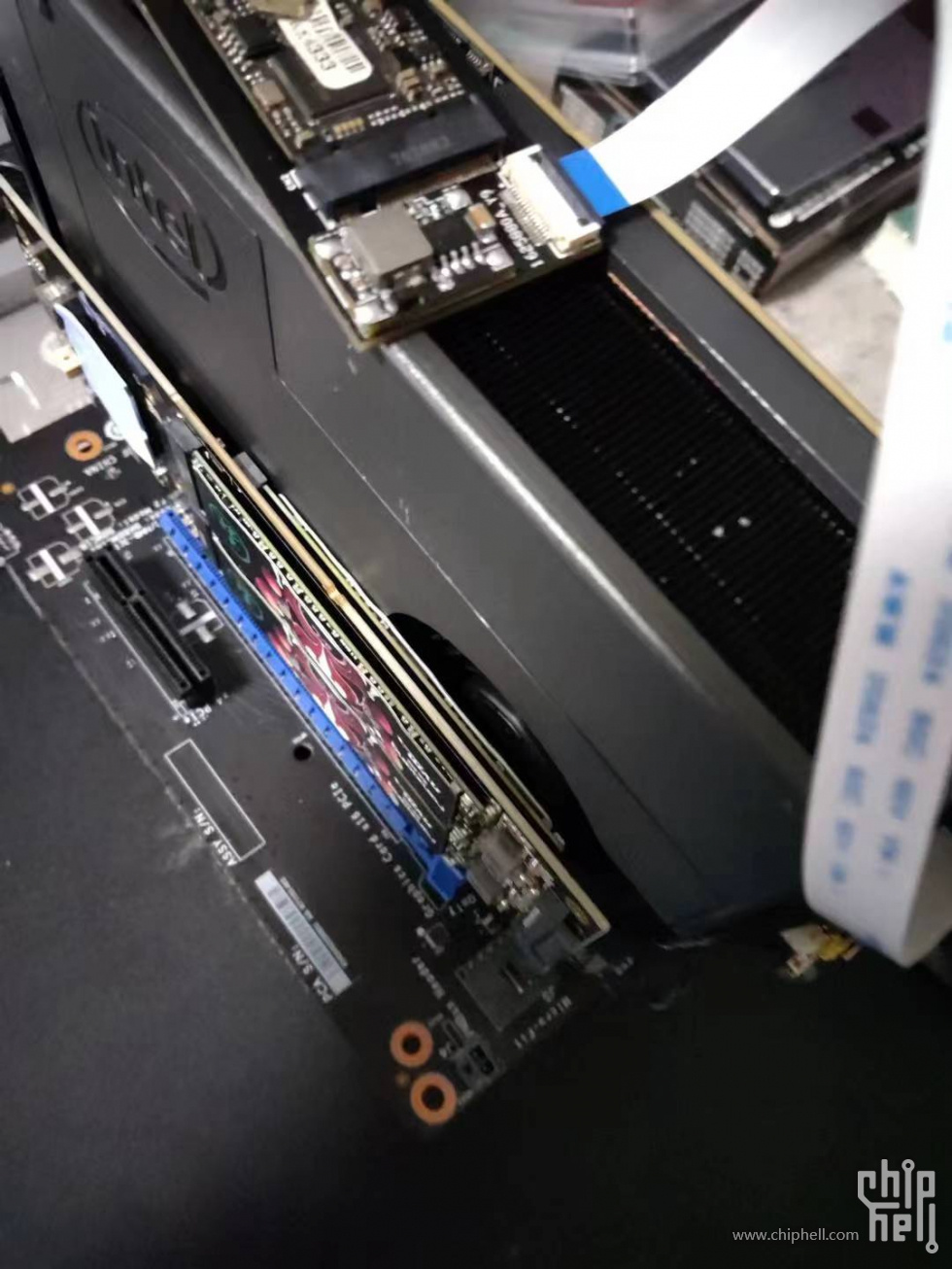

不过还有个曲线救国的办法是 你插槽上接连着线的拆分卡，双槽的另一个槽上装个支架把硬盘装上去，然后额外接线 空间理论上够 但是这种就比较粗暴了 并不优雅

labyrin

单槽只能一个，要么放弃网卡，要么你那转接卡上其中一个用底部m2转接出来的接口

mkkkno1

是的，没办法，cpu和芯片组只允许你拆分成8x4x4x和8x8x，转接一下吧。

tmhl0cr5

楼主可以试试这样转接

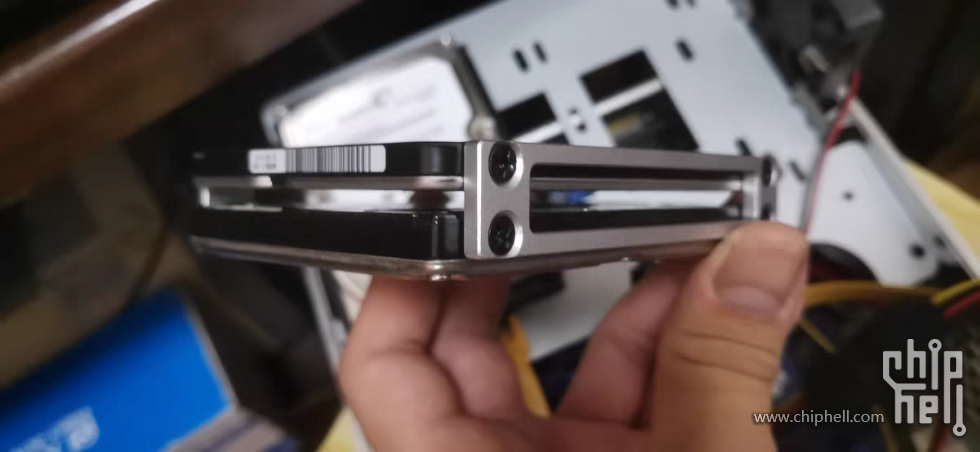

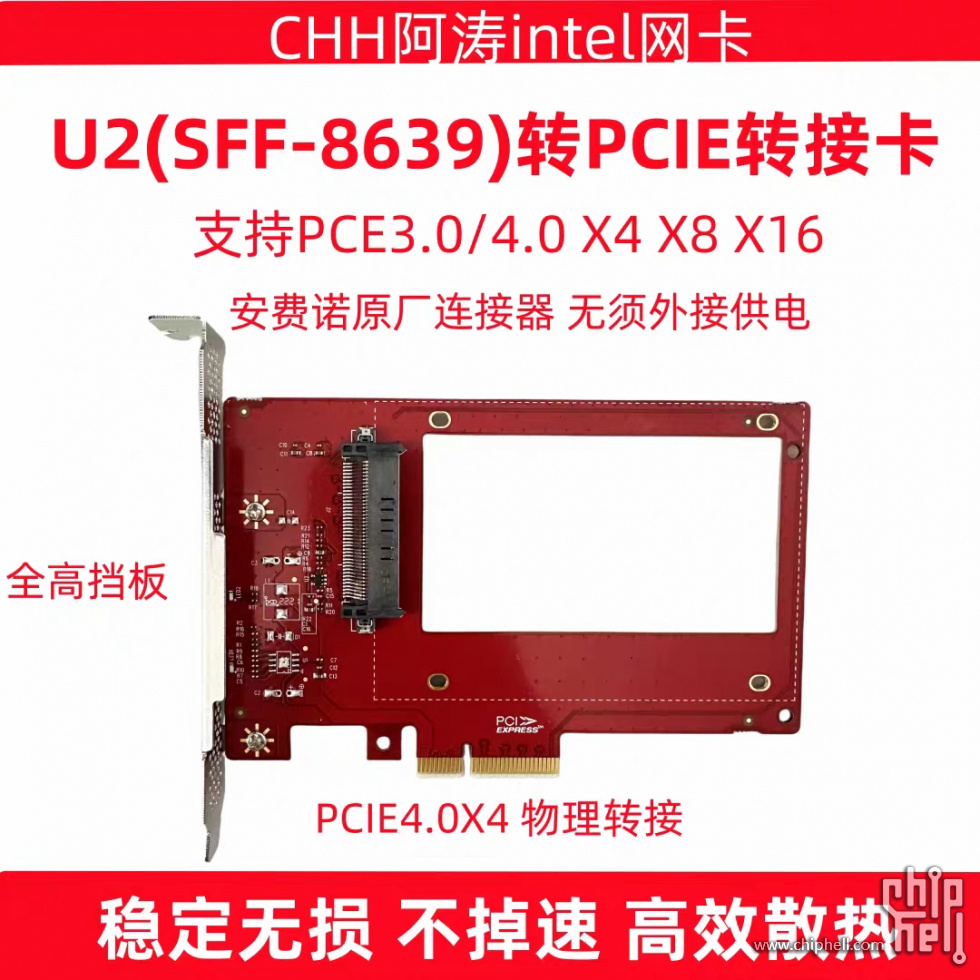

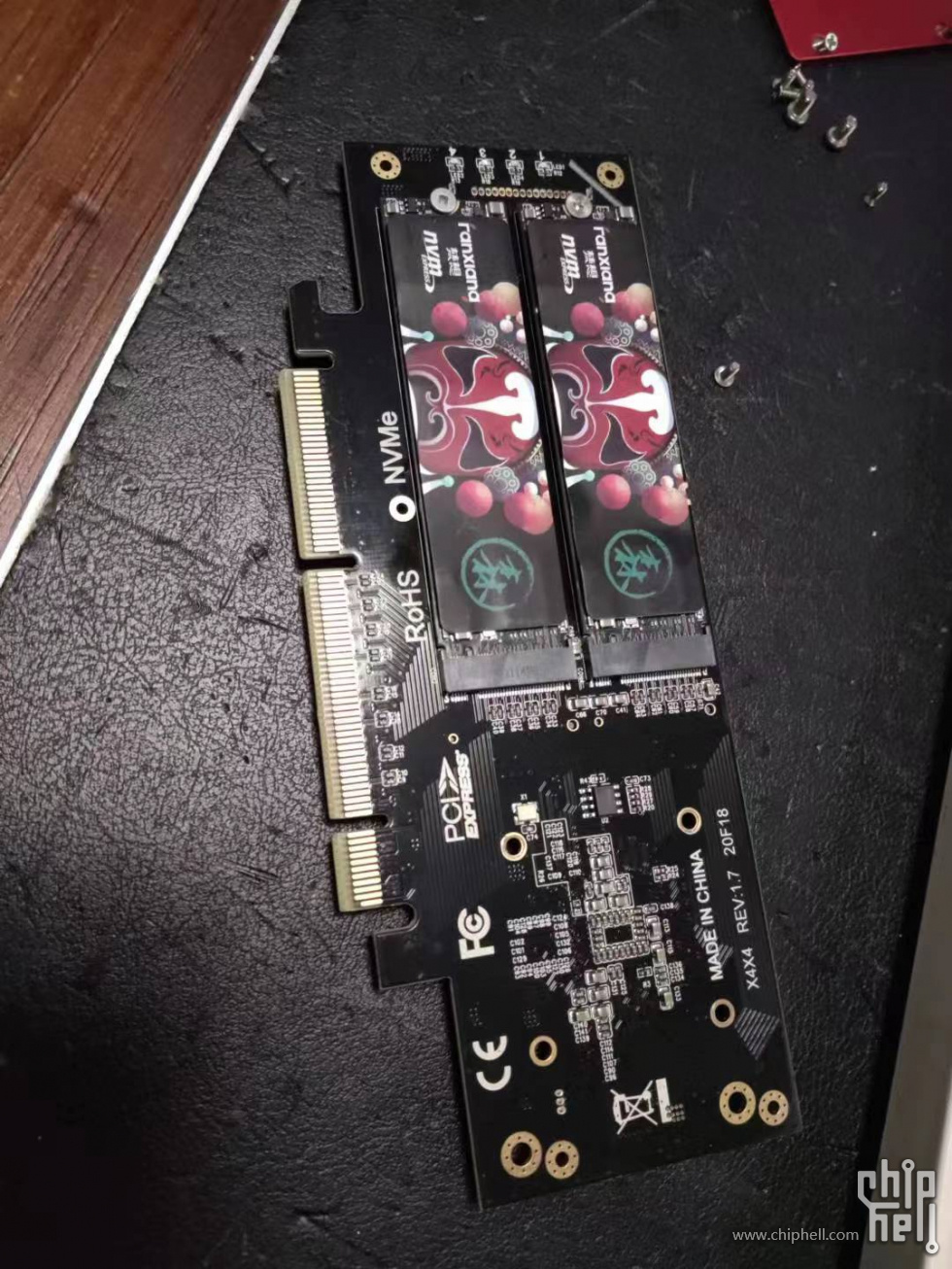

用这种单盘的转接卡 插在第一条蓝色插槽 把一块u2固定上去

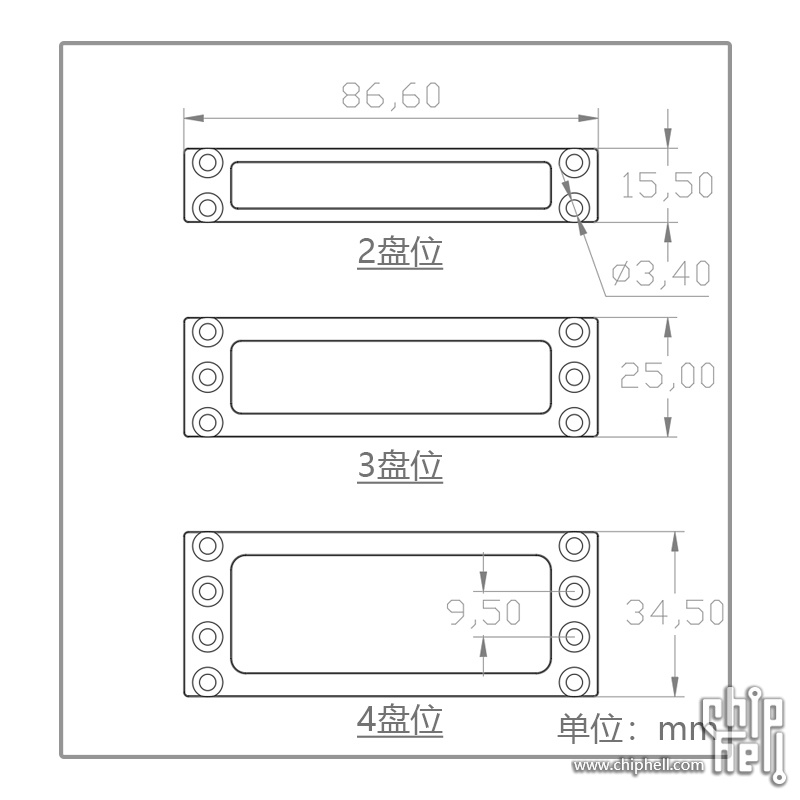

然后用2.5寸2盘支架固定第二块u2 第二块底板的m2转u2
这样x4插槽就可以万兆了 而且不会把计算卡通风位置遮挡住
就是俩u2这样叠在一起发热可能比较严重

tmhl0cr5

tmhl0cr5 发表于 2023-8-29 08:03
楼主可以试试这样转接

ps 厚度＜pcie插槽2cm

extende

gnattu 发表于 2023-8-29 03:40
你这种要拆成4444，但是BIOS里好像没有这个模式。。。
你要不买个带拆分芯片的？但是带芯片的基本上不可能 ...

看来想利用率到最大化，必须要上拆分芯片了。实在找不到合适的转接卡，就想办法自己做一个吧

extende

tmhl0cr5 发表于 2023-8-29 08:03
楼主可以试试这样转接

重叠固定两个U.2盘，这个思路不错，可惜要牺牲掉底部那个M.2

zy_zlj

一直也在想用这个来做全闪，但是9代的性能弱了点，后来在B站上看到换了11或者12代的转接卡，pcie就不能拆分了，然后就放弃了

pooChai

我觉得那种plx8747可以插4条m.2, 搞两张就是8条, 4T*8 + nuc9本身能插3个, pcie有3条, 两条插plx8747,还有一个x4的口可以插一张pcietom.2转接卡  一共能干到4t*12= 48t, 长存颗粒不带缓存的m.2功耗很低发热也少,不需要额外供电,还便宜,保修还方便

yaoiverson

你要买分4个的，然后插在1，3位置

nw_liqi

高度真的太合适了，强迫症看了爽一天
但芯片组限制了实在是没办法，intel要拆成4X4只能X299或者服务器平台

巴特沃斯

pooChai 发表于 2023-8-29 14:16
我觉得那种plx8747可以插4条m.2, 搞两张就是8条, 4T*8 + nuc9本身能插3个, pcie有3条, 两条插plx8747,还有 ...

8747不能，起码8748.
8747下游最少X8

tongmiaocai

买回来一试，发现PLX卡后面厚了一点，装不上

fanchenwen

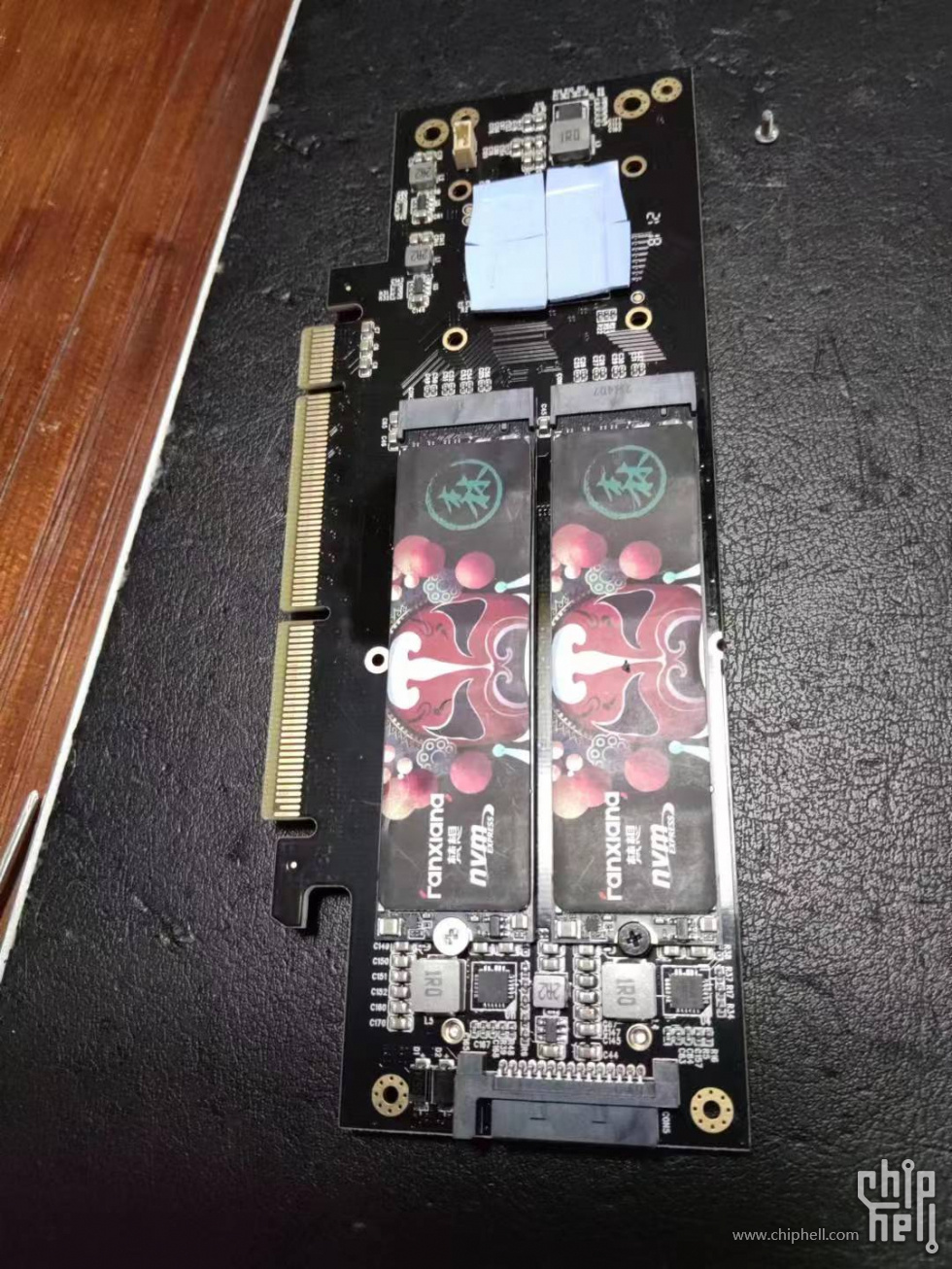

最近发现个小东西可以先pcie x16转一个pcie x8再加上2个m.2，只要主板支持844拆分，然后就可以自由发挥了。什么一个显卡+两个m.2啊，什么六个m.2啊，都可以试试了。

voandrew

转接卡也有问题，如果是拆分成x8x4x4的话，应该是要接1、3口，你这个转接卡只有1、2口，所以就算你怎么拆，第二个盘也是不认的。

wangqingxian

tongmiaocai 发表于 2023-8-29 15:59
买回来一试，发现PLX卡后面厚了一点，装不上

感谢排雷，我也打算这么搞，佳翼这个转接卡插不上去吗？

hu2851

记得网上有款X8+X4+X4的转接卡
底下一个X16上面一个X8中间俩NVME的那个
估计那个应该可以

tongmiaocai

wangqingxian 发表于 2023-8-29 17:18
感谢排雷，我也打算这么搞，佳翼这个转接卡插不上去吗？

插不上去

extende

zy_zlj 发表于 2023-8-29 13:57
一直也在想用这个来做全闪，但是9代的性能弱了点，后来在B站上看到换了11或者12代的转接卡，pcie就不能拆分 ...

11代应该还是可以8+4+4的，12代只能8+8了

extende

fanchenwen 发表于 2023-8-29 16:28
最近发现个小东西可以先pcie x16转一个pcie x8再加上2个m.2，只要主板支持844拆分，然后就可以自由发挥了。 ...

这样是可以，但是会把x4槽和M2硬盘位占用掉，太可惜了。最完美的方案应该是用PCIe switch芯片把x8转成4+4

savioler

nuc9上面那2条pcie插槽和一个m.2，刚好就是8+4+4。

mkkkno1

tongmiaocai 发表于 2023-8-29 15:59
买回来一试，发现PLX卡后面厚了一点，装不上

这卡你把铝合金壳子拆了，自己diy个散热片，反正我试了那个壳子也挺热得，就是好看。

而且拆掉后还能见到这卡有外接供电

mkkkno1

hu2851 发表于 2023-8-29 17:21
记得网上有款X8+X4+X4的转接卡
底下一个X16上面一个X8中间俩NVME的那个
估计那个应该可以 ...

不能用

dedededede

mkkkno1 发表于 2023-8-29 21:13
这卡你把铝合金壳子拆了，自己diy个散热片，反正我试了那个壳子也挺热得，就是好看。

而且拆掉后还能见 ...

我以前也这样干过，上的是四条SN750 4T，待机温度就直奔75度去了，根本用不成。
联芸无缓+长江232的方案真是强，散热片都用不上。

pattonxie

我用的an1500装2条nvme4t自动raid0，X4用SN640，满配4tX4 +2t(用底板的扩展)+7.6T，就是装不了万兆网卡了

zxy2001

23楼的40G 网卡才是全闪NAS的标配。万兆喂不饱SN640

savioler

mkkkno1 发表于 2023-8-29 21:13
这卡你把铝合金壳子拆了，自己diy个散热片，反正我试了那个壳子也挺热得，就是好看。

而且拆掉后还能见 ...

用的是什么操作系统？win server?

tongmiaocai

mkkkno1 发表于 2023-8-29 21:13
这卡你把铝合金壳子拆了，自己diy个散热片，反正我试了那个壳子也挺热得，就是好看。

而且拆掉后还能见 ...

芯片那里热吗，我计划是PLX接4个M2转U2的，想着拆了壳也难，就没折腾了

fanchenwen

extende 发表于 2023-8-29 18:21
这样是可以，但是会把x4槽和M2硬盘位占用掉，太可惜了。最完美的方案应该是用PCIe switch芯片把x8转成4+4 ...

不是，只会占用一个x16
