纯手搓作品，分享个独一无二的NUC+4090分体水冷系统：猛兽峡谷NUC11 Extrem

网仙 · 发表于 2023-9-6 10:32

本帖最后由网仙于 2024-4-19 15:41 编辑

喜欢NUC的尺寸外观，以及强大的IO扩展能力，而欧酷的这个碳纤外观的4090冷头又令人无法拒绝，所以诞生了这个作品。

系统：定制CPU紫铜冷头，欧酷4090碳纤冷头，2个EK DDC 18W泵，2个240的EK 双波PE冷排，4把台风1850扇子，CPC双头止水快插+若干硅胶管。
电源更换为海韵SPX750.

主控：自己用Andrino做了个单片机的程序，风扇转速是根据冷却水的温升动态调整的，与CPU/GPU的温度无关。不同的室温，不同的散热负载，风扇的动态平衡转速也不一样。

水泵转速由CPU和显卡的温度共同控制的。
使用单片机来采集主板CPU风扇插座与GPU风扇的转速控制信号。通过比较两个PWM信号的占空比，谁的占空比高，水泵转速就被谁的pwm调速信号来接管，从根本上解决了GPU和CPU负载不同步所带来的水泵转速控制难题。这也是串联式分体水系统的最大痛点。

同时，由于风扇的转速控制是依赖于水温，所以其变化都是非常缓慢且线性的，有效避免了因为短时负载所带来的风扇频繁加速减速所导致的噪音。

开机后，水泵会满速运行30秒，完成排泡。之后进入正常工作模式。

监控信息：在0.96‘的OLED小屏上，实时显示风扇的转速，水泵的转速，CPU和GPU风扇的占空比。

整机游戏时500-600W功耗，CPU可全核稳定在5G-5.1G，一般室温情况风扇到1300左右就自动平衡了，

XTU解锁PL1到160W，双烤时最大输入功耗在700W左右。水温温升不超10度。而且夏天时冷排可放置到阳台，降低空调负荷。

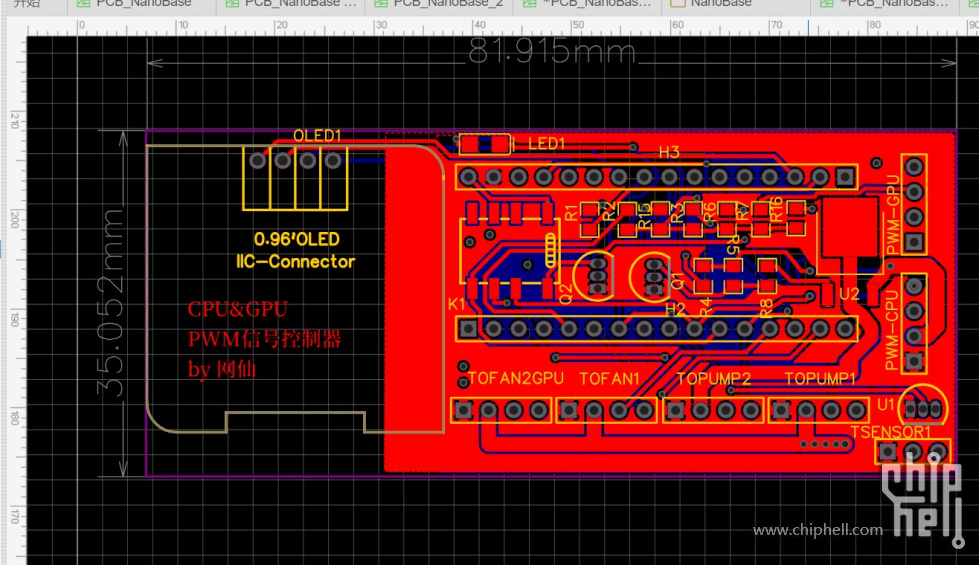

手搓PCB

Skipjack · 发表于 2023-9-6 10:44

就是牛逼！

conanhfl · 发表于 2023-9-6 10:53

既然都外置冷排为什么还把水泵放在机箱内?

网仙 · 发表于 2023-9-6 10:56

本帖最后由网仙于 2023-9-6 10:59 编辑

conanhfl 发表于 2023-9-6 10:53
既然都外置冷排为什么还把水泵放在机箱内?

有2个泵，水箱下方有一个，
另外在CPU和GPU之间串了一个，解决CPU冷头水阻较大的问题。
不过，测试发现，如果只开一个泵的话，甜甜圈时GPU温度会从60上升到64度，只有三四度的提升，所以其实也没啥影响。当时规划看这里这位置有点空隙正好能放下DDC，就这么干了，后来也没拆

好大一阵海风 · 发表于 2023-9-6 11:02

就是牛逼

unwarsky · 发表于 2023-9-6 11:13

这套够紧凑效能也强啊
我两个480也开1200转

winc4532 · 发表于 2023-9-6 12:52

动手仙人

邪恶的光B · 发表于 2023-9-6 13:00

这是真的在玩DIY啊

网仙 · 发表于 2023-9-6 20:31

本帖最后由网仙于 2023-9-6 20:32 编辑

unwarsky 发表于 2023-9-6 11:13
这套够紧凑效能也强啊
我两个480也开1200转

主要的目的是以温升作为控制的源变量，让水温形成一个动态的平衡

A2305 · 发表于 2023-9-6 21:13

压缩机可以考虑下了

网仙 · 发表于 2023-9-11 18:34

压缩机额外产生功耗，边际成本太高。
非极限超频用途，冷排完全能撑住的，控制水温上升5-10度范围就没问题
