国庆放假折腾合集-NAS升级A380单槽刀卡，小米AX10000升级万兆软路由

港城钢铁侠

• NAS升级

          首先是NAS的升级，之前的帖子里发过A380的折腾经验和服务器的阶段性折腾成果：
  https://www.chiphell.com/thread-2512772-1-1.html
  https://www.chiphell.com/thread-2513496-1-1.html

          最早的方案成本和功耗都比较爆炸，618期间回了趟家，把两台机器缩减成1台，用尔英12500h的MATX作为NAS，主路由器更换成了小米AX10000

  这个方案的优点是功耗比较低，UPS上连接了TL-ST5008F交换机+小米AX10000+12500H的NAS，NAS待机时读取到的功耗是65W，一个月电费也就20多块钱。

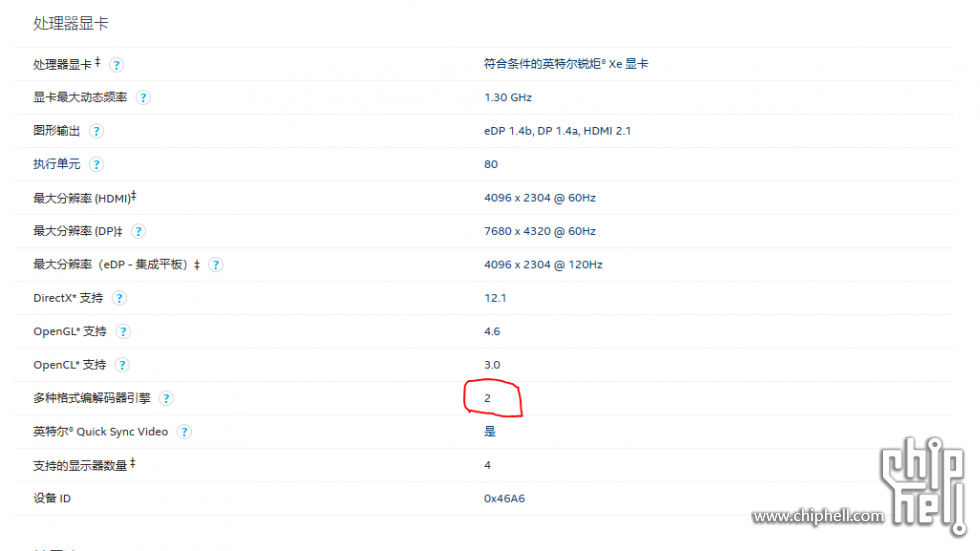

          缺点也是比较明显的，虽然12500h的核显有2个编解码引擎，但是核显本身是不支持AV1格式的编码的，无法战未来，还有就是板子本身的问题，主板自带的SATA只有2个，这个插扩展卡可以解决，BIOS不支持来电自启确实是我没想到的。

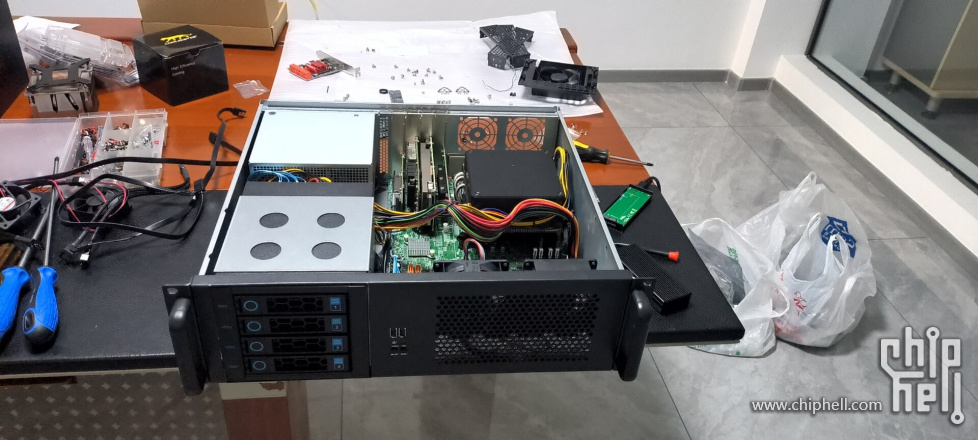

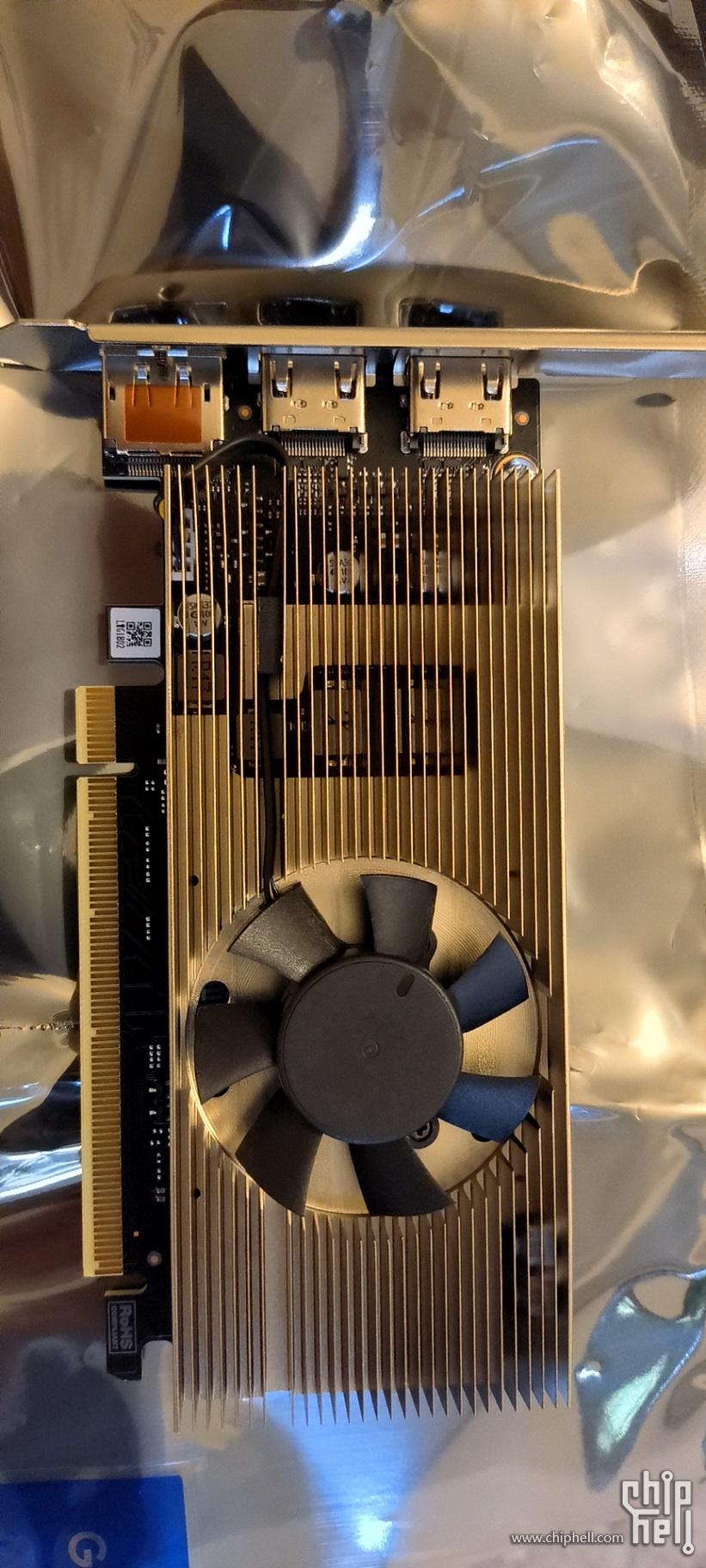

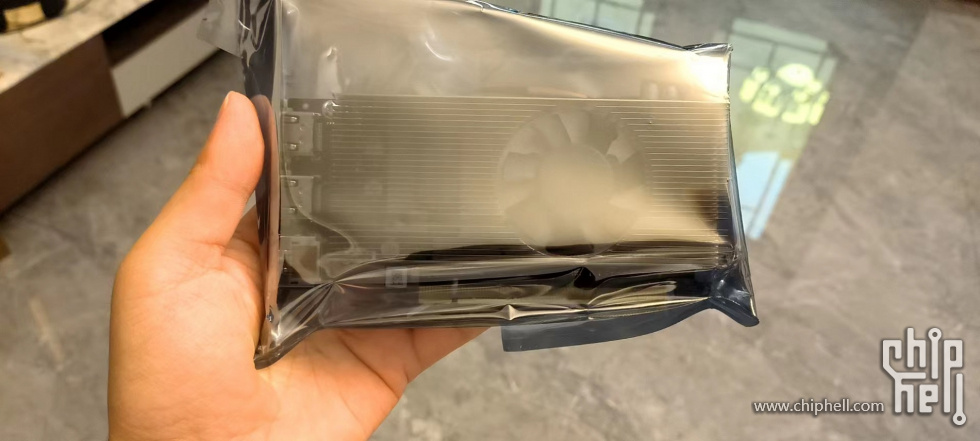

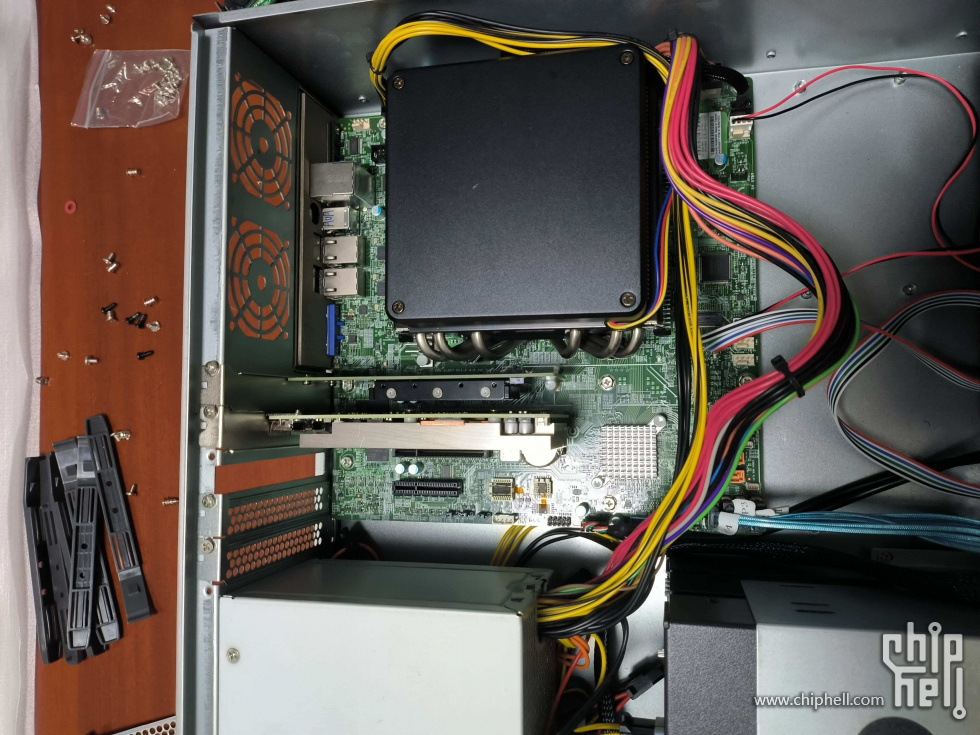

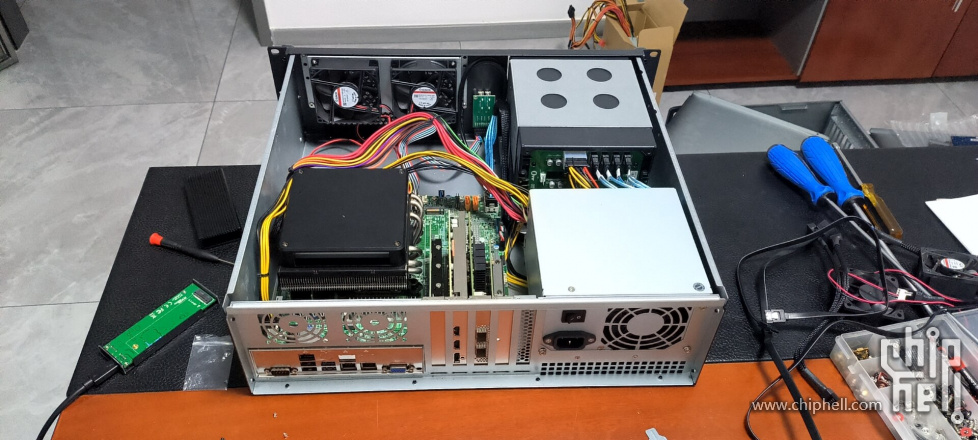

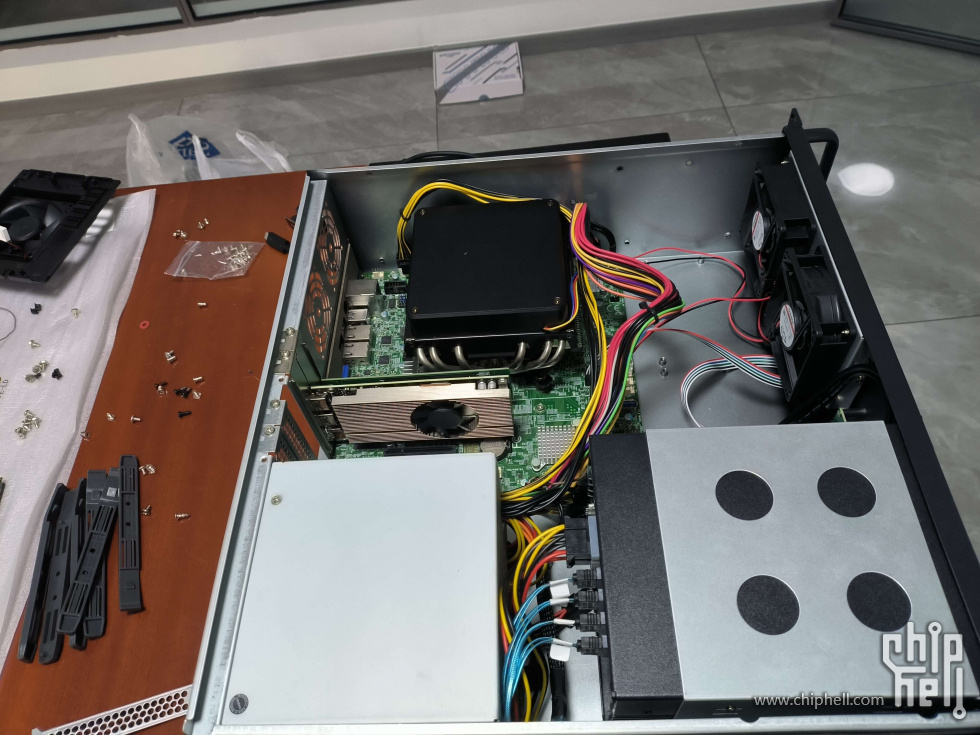

          这次的升级原因是市面上出现了半高单槽的A380，单槽的重要性对于我这块超微X12STL-F的重要性不言而喻，可以使用上所有的PCIE槽。省略装机描述，直接看图就好：

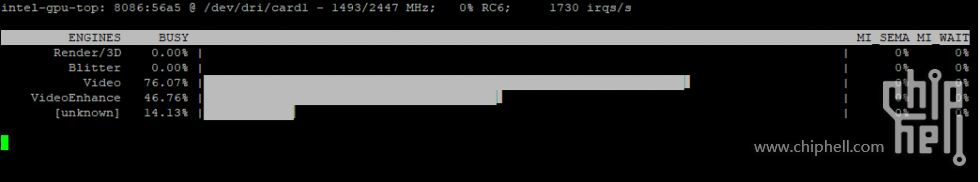

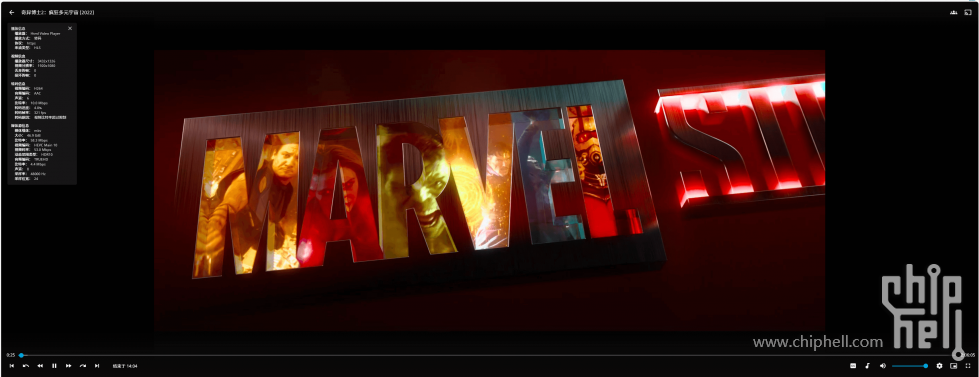

          系统的选择是ubuntu server 22.04.3，默认的内核还是无法直接使用intel Arc系列的显卡，记得安装时选择HWE的版本，这个版本的内核已经默认升级到6.2.x了，arc的显卡可以做到开箱即用。X12STL-F在使用10代奔腾系列或者11代的志强时是支持ECC内存的，我用的是至强E2334正显版，目前除了超微的BIOS不支持ReBar，intel的ARC显卡会损失一点性能外可以说是比较完美的NAS方案了。下面附上显卡转码的测试，参考之前的帖子进行测试，在同一个片源，同样强制转码1080p 10mbps的情况下，转码帧率几乎没有差距。








• 路由器升级

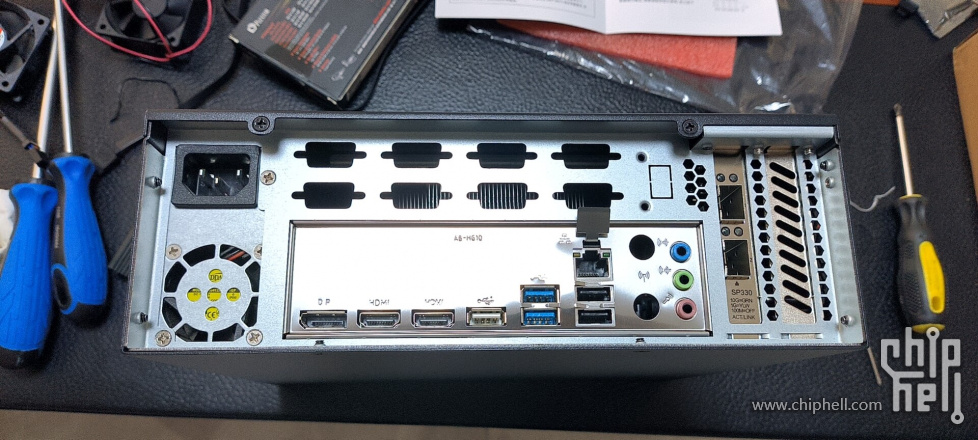

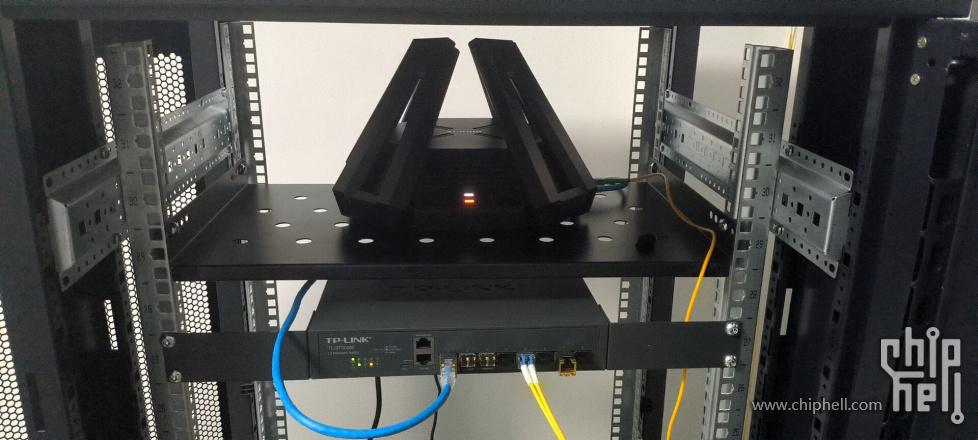

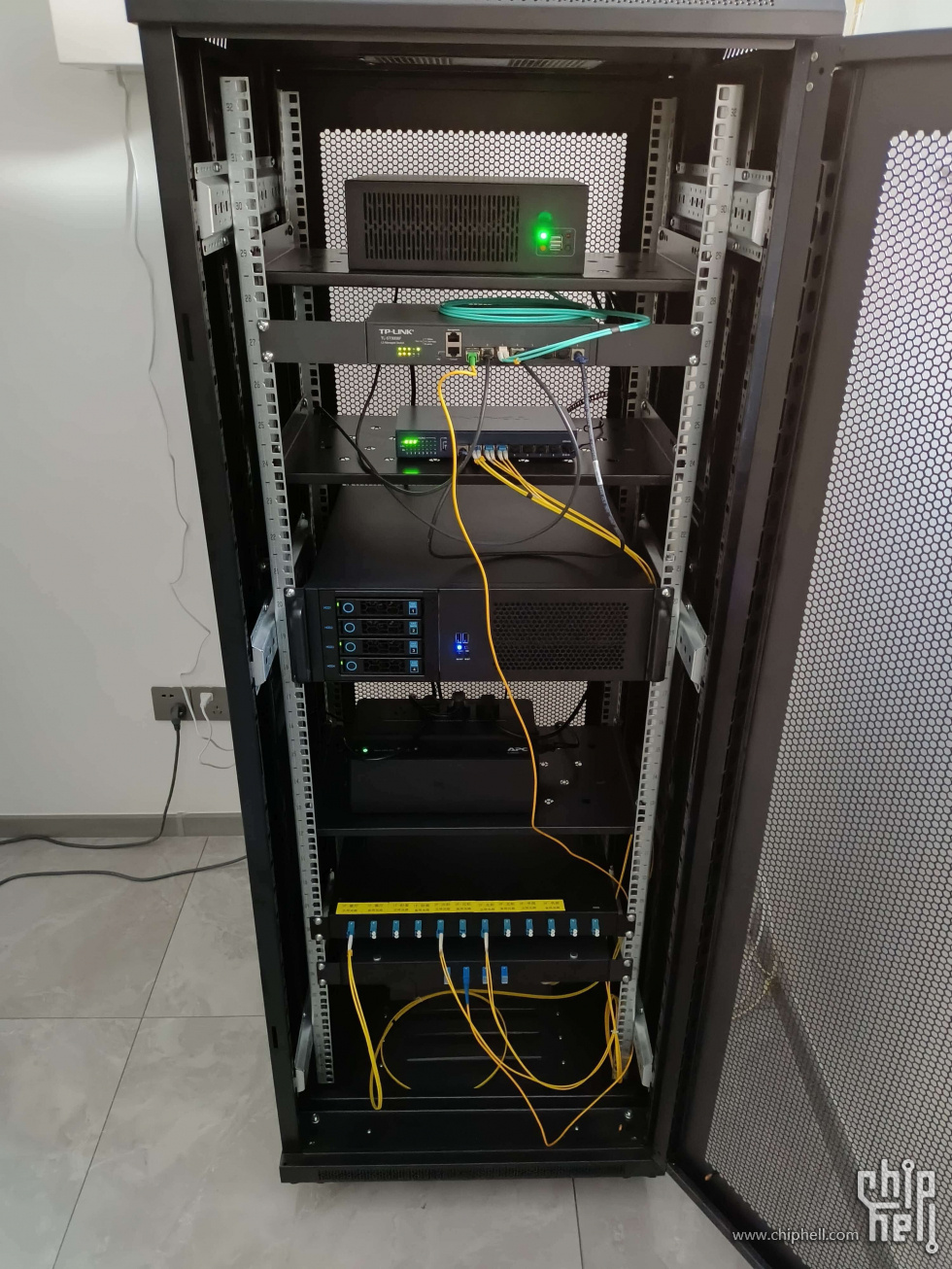

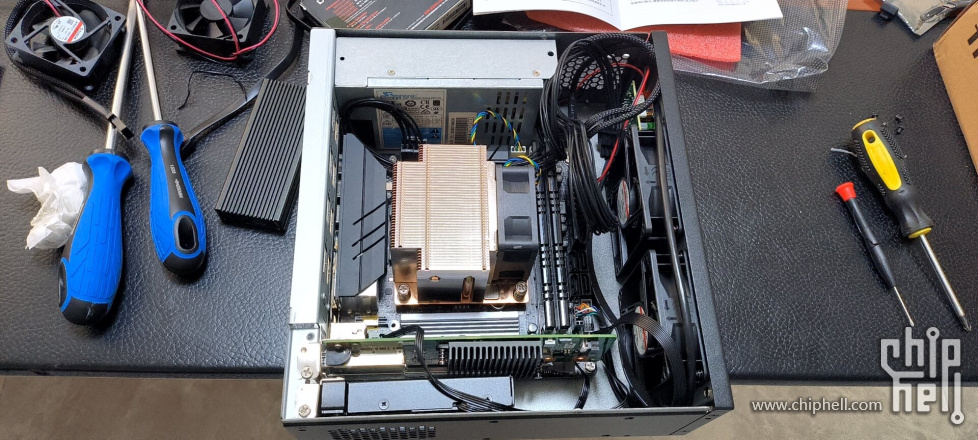

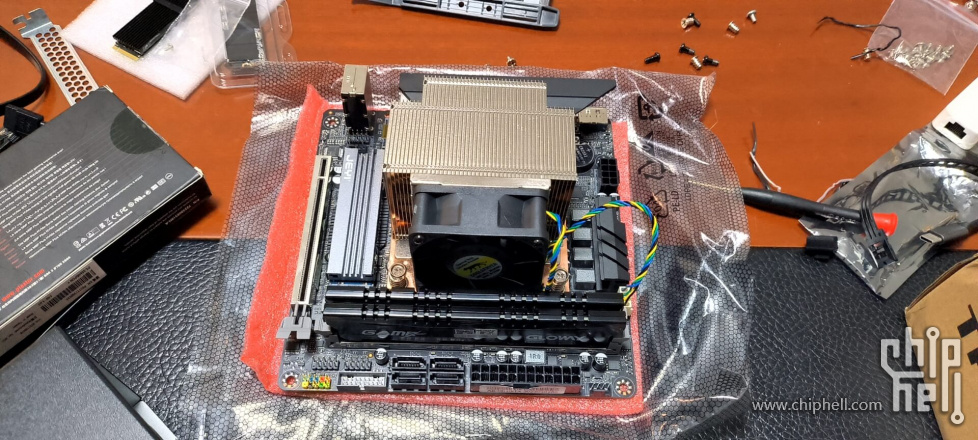

          之前使用小米AX10000作为主路由的原因只有一个，那就是618的时候确实足够便宜，小米天猫旗舰店1380元到手 ，但是实际使用过程中发现其并不满足我的使用场景，主要体现在ipv6防火墙这个地方。目前小米默认系统的ipv6防火墙只有开和关，开的话就是拒绝所有ipv6的入站请求，这种情况下肯定是不行的，毕竟我的移动没有ipv4的公网ip，全靠v6。如果关闭ipv6防火墙，那我就需要在NAS系统上启用防火墙。有人肯定问谁没事扫ipv6的地址啊？我只能告诉你，你说的对，但是我的v6地址是做了DDNS的，虽然没有人会去扫v6的地址，毕竟数量太大，但是绝对会有人去扫你的域名。并且我的BT/PT是开了ipv6的，不然没有速度，别人也是能看见你的v6地址的，这种情况下没有防火墙的存在和裸奔区别不大，我就试过下PT资源时把别人的ipv6地址直接放浏览器进行测试，发现有好几个直接就到群晖/威联通的登录界面了 。软路由的CPU用的还是之前的那颗G7400T，主板这次用了升技H610 ITX，无它，主要是够便宜，BIOS也够用。再经过数次调整功耗墙后和降压后，在不损失性能的情况下，功率计的读数是待机35W，负载起来40W+，其实也还是能接受的。系统的选择是最新版爱快，爱快3.7版本后新增了IPv6 ACL/防火墙的功能，具体的配置可以参考这篇文章：https://zhuanlan.zhihu.com/p/620831429，我这就不细说了，直接上装机图和测试图：

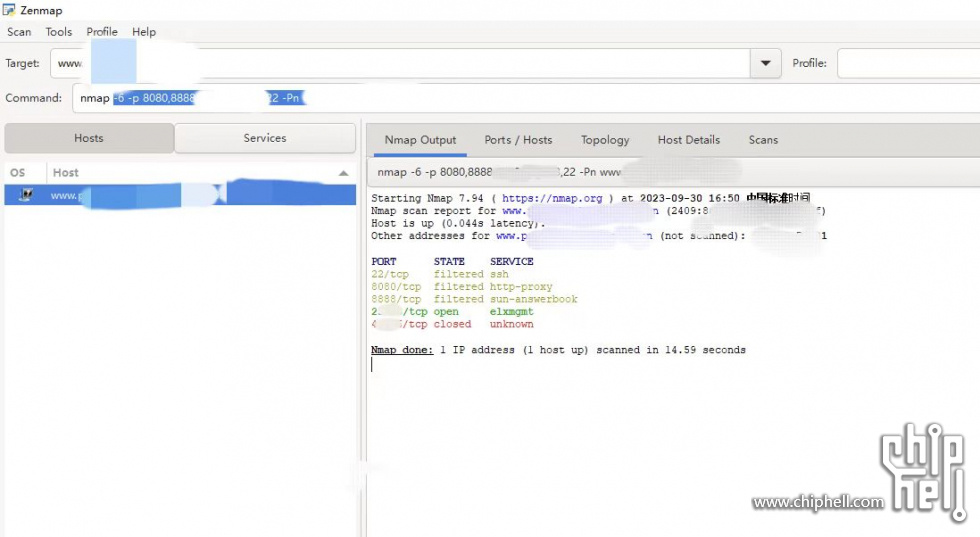

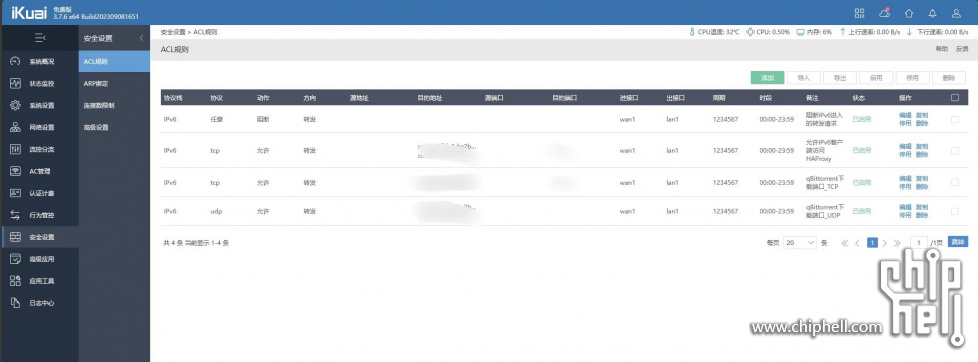

          从nmap的测试结果可以看到，ACL配置的规则确实是起了作用，大大提高了安全性






• 内网有线及无线的测试

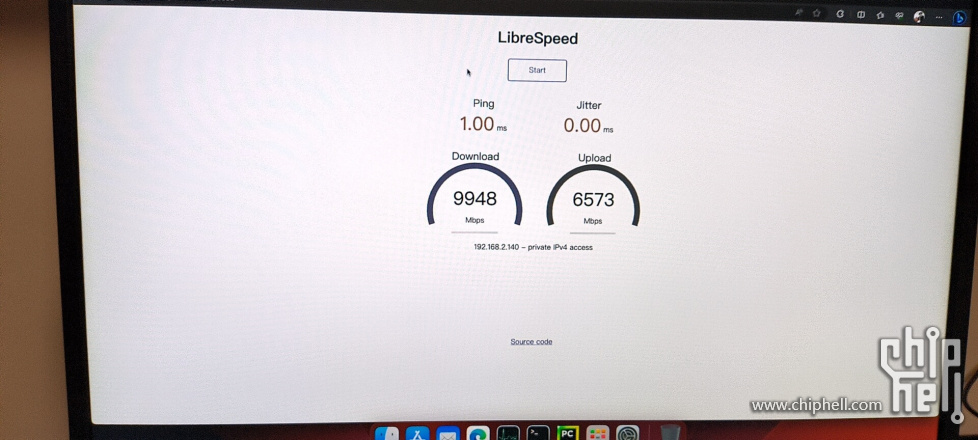

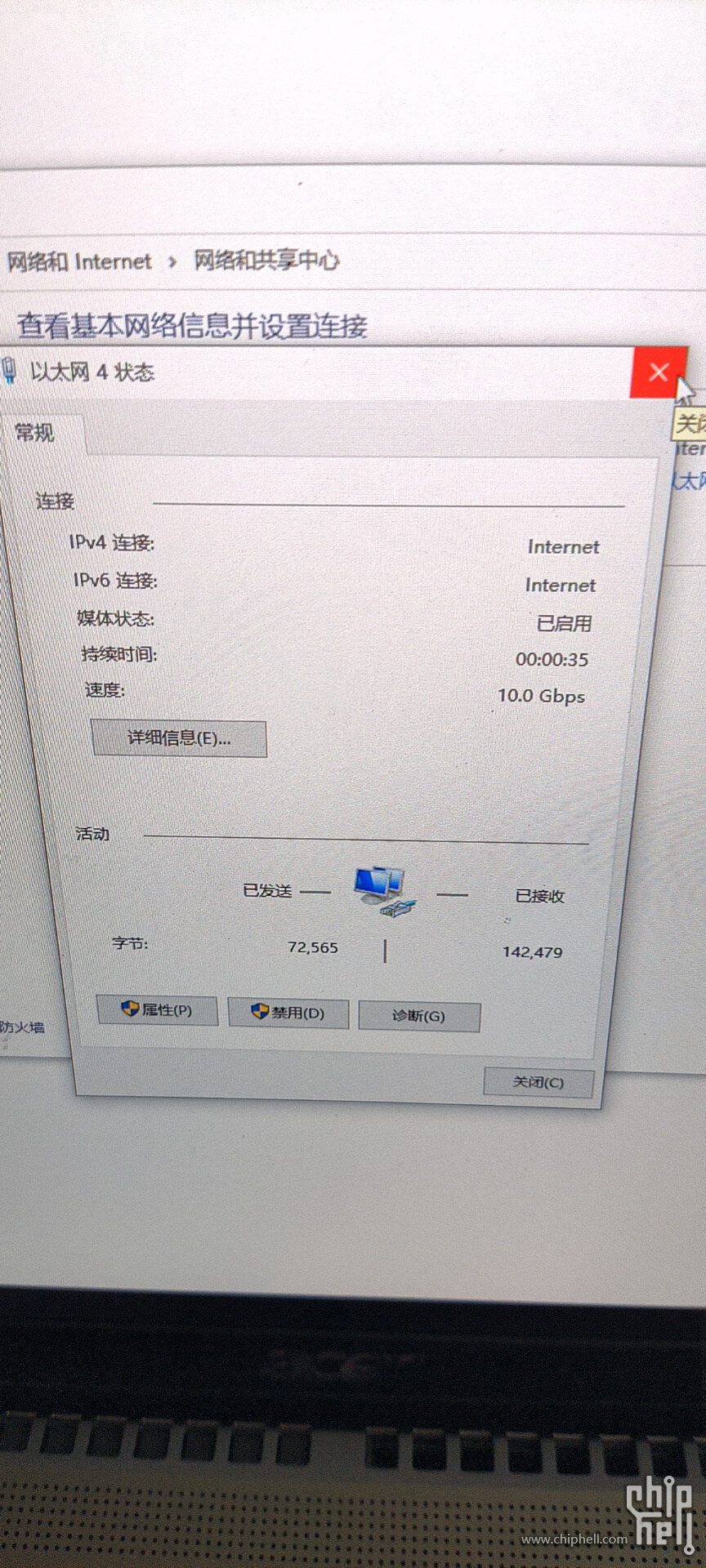

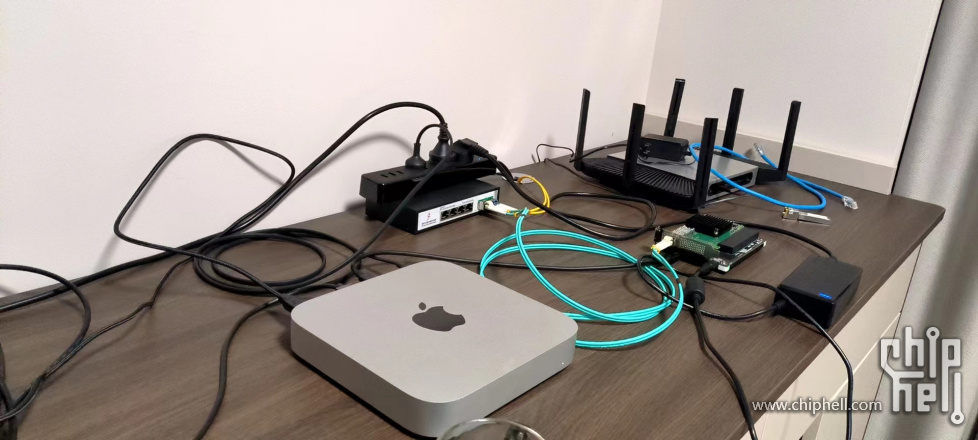

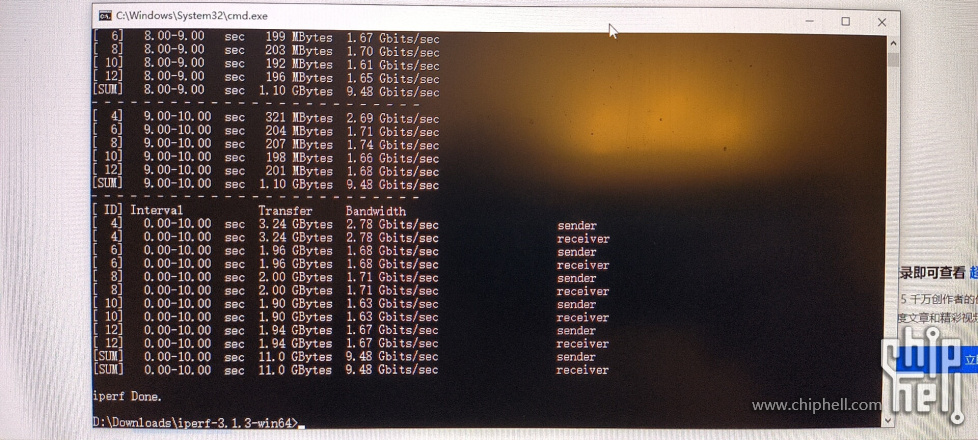

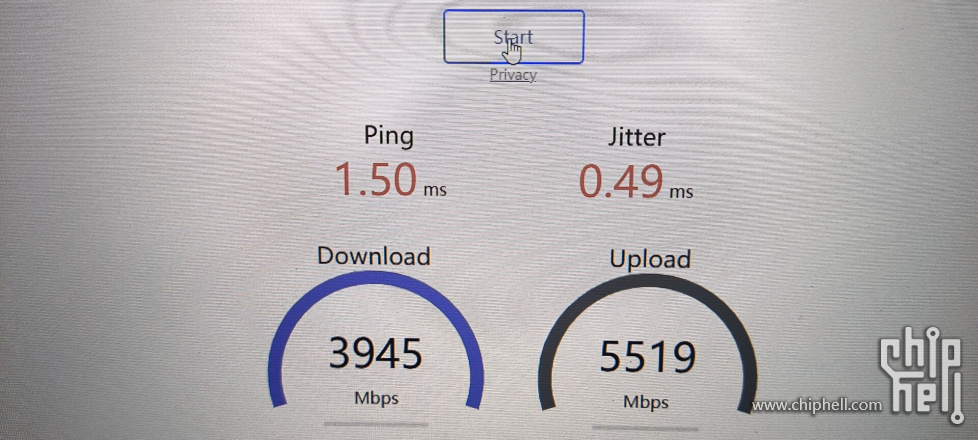

          把这个部分也加进来的原因主要是测试过程中发现一些有意思的事情，比如使用librespeedtest时，windows笔记本通过雷电3连接万兆网卡，明明iperf3打流正常，librespeed那边死活跑不满万兆，但是换成m2 mac mini连雷电3万兆卡又能跑满

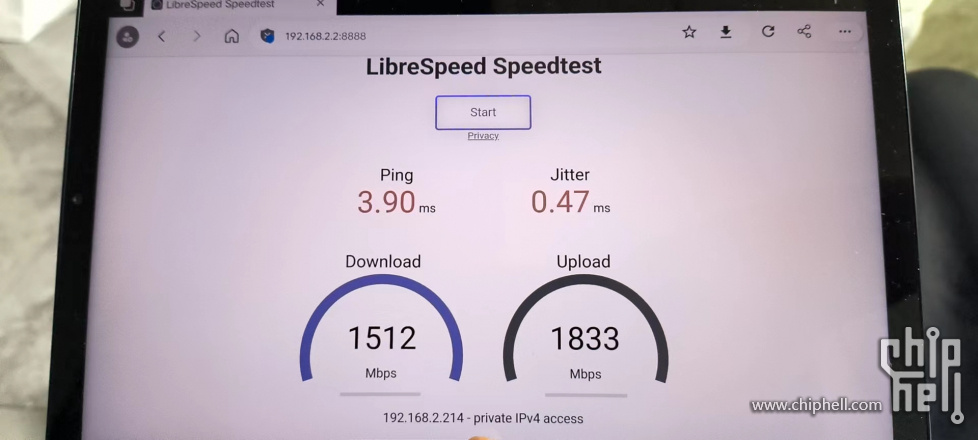

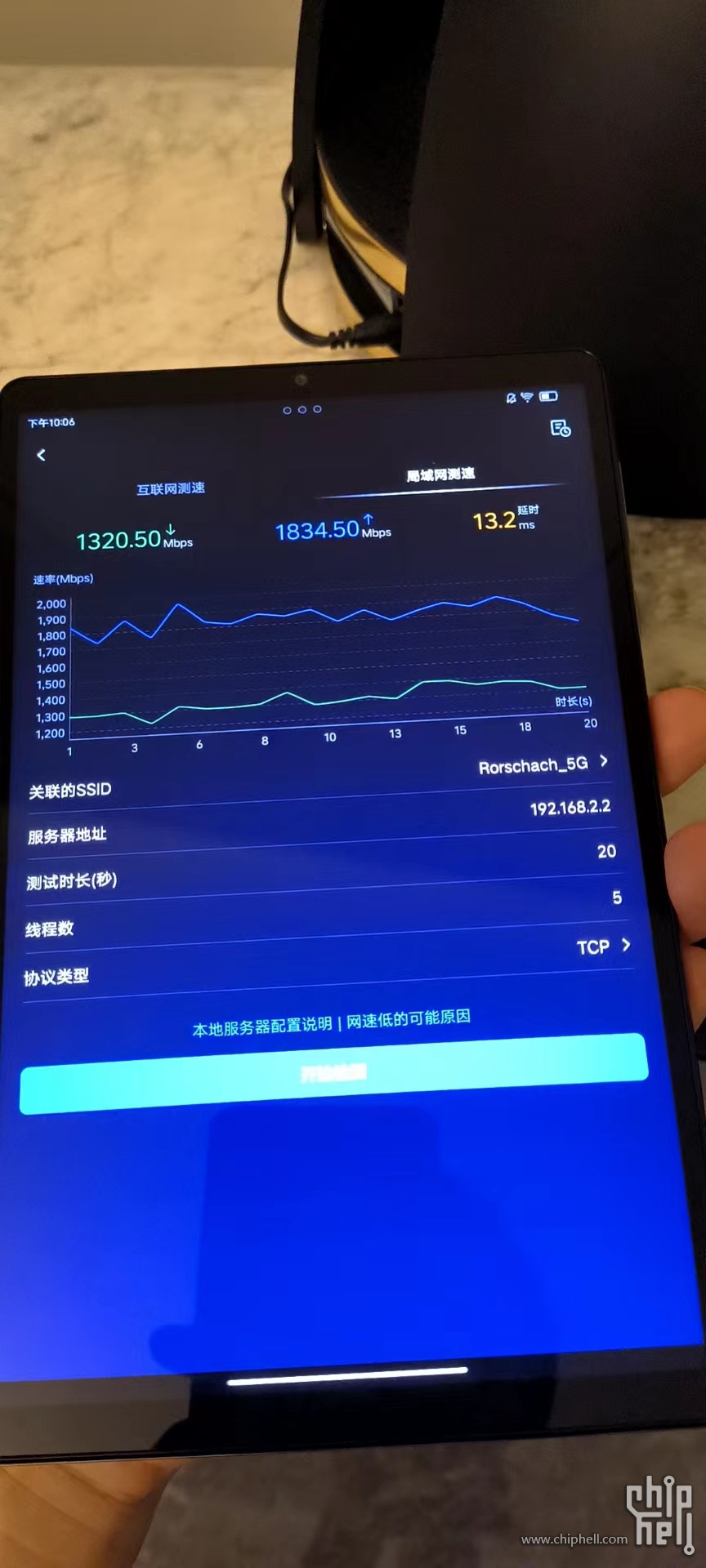

          最后是可能会有人感兴趣的无线测试，主要是目前已经有不少移动设备支持2*2 160mhz了，测试内网速度其实就是测试无线的极限速度，我这边使用的是y700拯救者平板二代，测试项目是内网librespeed以及TP官方出品的网络百宝箱APP里的内网测试，本质上就是iperf，直接放测试结果：





Misaka_9993

ReBar对编解码的性能影响可以忽略不计了。另外蓝戟咸鱼流出的这个单槽A380温度和风扇噪音怎么样？

港城钢铁侠

Misaka_9993 发表于 2023-10-5 13:18
ReBar对编解码的性能影响可以忽略不计了。另外蓝戟咸鱼流出的这个单槽A380温度和风扇噪音怎么样？ ...

我直接装的ubuntu，温度不知道咋看，显卡风扇的噪音被机箱风扇盖住了，完全听不见。大佬，我用的你最新版的docker镜像，发现已经有AV1编码的选项了，这个功能需要怎么测试呢？找一个支持AV1解码的客户端强制选转码？

禁止梭哈

请问下，这个转解码性能对比1650有多大提升啊？

Misaka_9993

港城钢铁侠 发表于 2023-10-5 13:25
我直接装的ubuntu，温度不知道咋看，显卡风扇的噪音被机箱风扇盖住了，完全听不见。大佬，我用的你最新版 ...

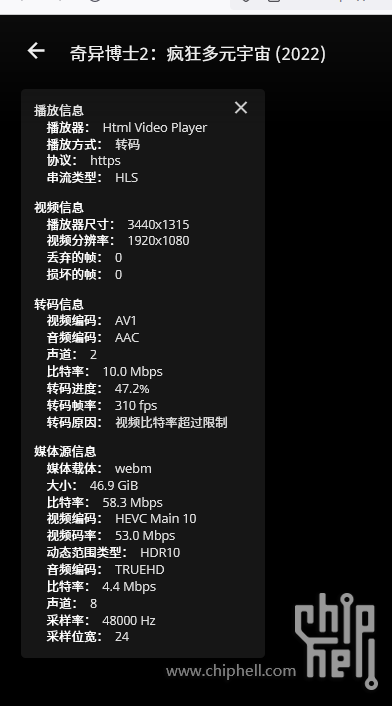

确实，你那机柜噪音一遮啥也听不见了。AV1编码钩上在Chrome里触发转码就可以测试了。播放界面小齿轮或者在chrome://media-internals可以看见编码格式。

港城钢铁侠

Misaka_9993 发表于 2023-10-5 14:07
确实，你那机柜噪音一遮啥也听不见了。AV1编码钩上在Chrome里触发转码就可以测试了。播放界面小齿轮或者 ...

好嘞，我一会去试试

港城钢铁侠

禁止梭哈 发表于 2023-10-5 13:57
请问下，这个转解码性能对比1650有多大提升啊？

提升大了去了，1650只有部分外接供电的型号用的是大核心，和30系同样的编码器，其他的都是10系的老的编码器，a380的编解码性能去看看2楼Misaka大佬的测试贴就知道了

港城钢铁侠

Misaka_9993 发表于 2023-10-5 14:07
确实，你那机柜噪音一遮啥也听不见了。AV1编码钩上在Chrome里触发转码就可以测试了。播放界面小齿轮或者 ...

拿firefox测试了下，确实可以了

Misaka_9993

港城钢铁侠 发表于 2023-10-5 15:05
拿firefox测试了下，确实可以了

低码率可能有效果，高码率和HEVC都拉不开差距。

港城钢铁侠

Misaka_9993 发表于 2023-10-5 17:09
低码率可能有效果，高码率和HEVC都拉不开差距。

嗯，目前来看最大的优势还是省带宽了

DASINIX

Misaka_9993 发表于 2023-10-5 13:18
ReBar对编解码的性能影响可以忽略不计了。另外蓝戟咸鱼流出的这个单槽A380温度和风扇噪音怎么样？ ...

DG1折腾失败后也蹲了个这东西，好像vBIOS锁了最高45w，开放环境烤鸡60出头待机50+。见到过风扇停转但是运行一段时间之后稳定50+风扇就一直转了，噪音感觉和DG1那个差不多，扔NAS里都属于听不到

Misaka_9993

DASINIX 发表于 2023-10-5 18:30
DG1折腾失败后也蹲了个这东西，好像vBIOS锁了最高45w，开放环境烤鸡60出头待机50+。见到过风扇停转但是运 ...

75w TDP的卡锁45w，难怪能压住，对峰值性能有影响，但大多数情况下也够用了。

港城钢铁侠

Misaka_9993 发表于 2023-10-5 19:39
75w TDP的卡锁45w，难怪能压住，对峰值性能有影响，但大多数情况下也够用了。 ...

当显存多了2G的A310用

Mashiro_plan_C

要是你用AX9000可能会发现无线速度比万兆这个中低功率FEM的抠货更快

港城钢铁侠

Mashiro_plan_C 发表于 2023-10-6 09:13
要是你用AX9000可能会发现无线速度比万兆这个中低功率FEM的抠货更快

我AX10000纯当有线路由用的，它无线啥水平我很清楚，我自己用还是XDR5480，双频真的比三频强

VIPER-LF

港城钢铁侠 发表于 2023-10-5 15:05
拿firefox测试了下，确实可以了

你这是 HEVC 转成 AV1 吗？

港城钢铁侠

VIPER-LF 发表于 2023-10-6 10:45
你这是 HEVC 转成 AV1 吗？

对，片源是HEVC的

VIPER-LF

港城钢铁侠 发表于 2023-10-6 11:34
对，片源是HEVC的

我的CPU是 i5 12500  核显UHD770  应该也是有AV1的编码器，但转码的时候只转成H264的格式，不知道是不是jellyfin的问题还是我设置的问题。

港城钢铁侠

VIPER-LF 发表于 2023-10-6 13:59
我的CPU是 i5 12500  核显UHD770  应该也是有AV1的编码器，但转码的时候只转成H264的格式，不知道是不是j ...

想多了，UHD770只有解，没有编

VIPER-LF

港城钢铁侠 发表于 2023-10-6 14:42
想多了，UHD770只有解，没有编

哈哈  原来是这样   谢谢了。

bosonx

直接ubuntu 23.04就可以了，内核6.2默认就能用了。

港城钢铁侠

bosonx 发表于 2023-10-6 18:13
直接ubuntu 23.04就可以了，内核6.2默认就能用了。

22.04的默认使用的ssh和23.04用的不一样，23.04用的是ssh.socket，sshd_config对这玩意是不起作用的，我研究了下，只会换端口，不知道怎么像sshd那样配置只允许私钥登录

cyw

请问3U机箱是哪家的？

港城钢铁侠

cyw 发表于 2023-10-6 21:41
请问3U机箱是哪家的？

小克思，硬盘模组买的臻龙家的，实际上长了点，得把后面的风扇盖子拆掉才行

xyz123456789zg

家用需要那么大的机柜吗？ 美观性太差了。还是内部定制骨架，外面打柜子比较好

QYE

其实A380用被动散热完全可以，就没厂商做一款出来。

港城钢铁侠

xyz123456789zg 发表于 2023-10-11 09:21
家用需要那么大的机柜吗？ 美观性太差了。还是内部定制骨架，外面打柜子比较好 ...

地下室专门的机房，考虑到未来可能把设备都放机房，所以搞个大点的机柜

港城钢铁侠

QYE 发表于 2023-10-11 10:59
其实A380用被动散热完全可以，就没厂商做一款出来。

纯被动有点难，毕竟75W的功耗，这个卡限制了功耗还有50W左右了。A310估计可以，但是这卡到现在没见有卖的

xyz123456789zg

港城钢铁侠 发表于 2023-10-11 11:35
纯被动有点难，毕竟75W的功耗，这个卡限制了功耗还有50W左右了。A310估计可以，但是这卡到现在没见有卖的 ...

别墅果然不一样啊。

xieru

港城钢铁侠 发表于 2023-10-6 14:42
想多了，UHD770只有解，没有编

UHD770有编有解吧
