前言

今天带来微星 MPG Z790 EDGE TI MAX WIFI 刀锋钛 主板的开箱分享。随着英特尔酷睿14代处理器的上市，微星更新了采用Z790芯片组的主板，作为老款微星 MPG Z790 EDGE WIFI 刀锋 的升级款，微星 MPG Z790 EDGE TI MAX WIFI 刀锋钛 在内存、M.2存储和Wi-Fi等方面做了升级。主板为标准ATX板型，刀锋系列标准的银黑配色设计，VRM采用大面积的扩展型散热装甲，主板下方区域覆盖了大面积的冰霜铠甲，能保证高负载运行时供电和M.2 SSD稳定运行。供电方面，采用微星第三代钛金电感，16(90A)+1+1路智能供电，CPU采用双8Pin供电接口，具备不错的超频潜力。内存方面，配备4个DDR5内存插槽，支持Intel XMP 3.0一键内存超频，最高支持双通道DDR5-7800+ MHz (OC)，容量支持到192GB，并带有Memory Try It ! 功能，能实现更高频率的内存超频。无线方面支持Wi-Fi7和蓝牙5.4。

产品开箱

主板包装方面延续了上一代的白色徽标包装风格，包装中间印有主板型号MPG Z790 EDGE TI MAX WIFI 刀锋，左上角是龙盾logo和支持下一代CPU的标识，右上角是支持英特尔13代酷睿处理器和Z790芯片组，左下角是LIGHTNING GEN 5标识和Wi-Fi 7支持标识，右下角为MPG系列logo。

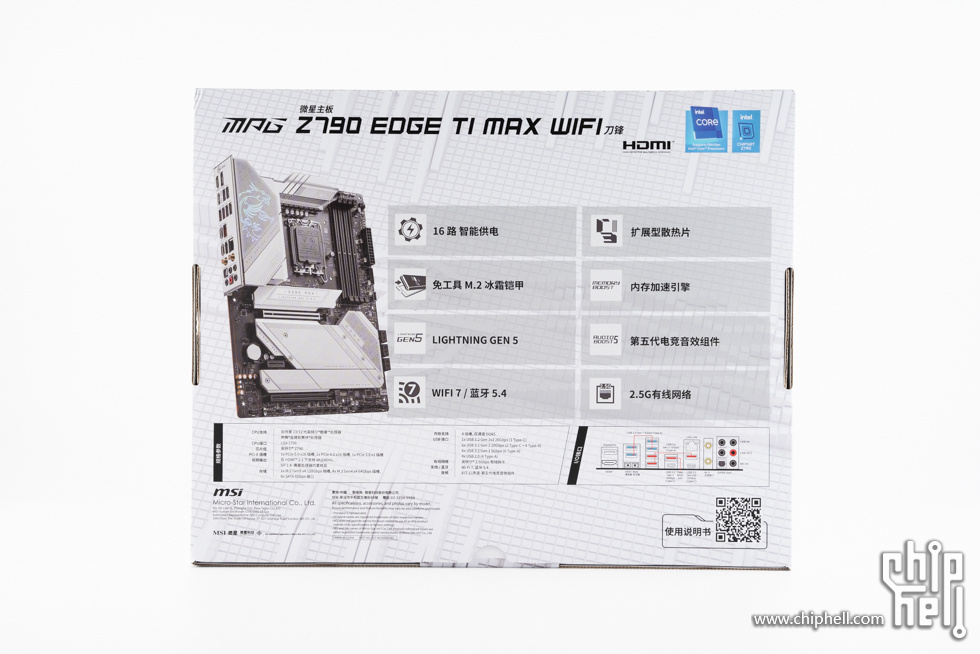

包装背面，左侧有主板正面照片，中间有主要特点介绍，包括16路 智能供电、扩展型散热片、免工具M.2冰霜铠甲、内存加速引擎、LIGHTNING GEN 5、第五代电竞音效组件、Wi-Fi 7 / 蓝牙5.4、2.5G有线网络，下方是主板参数和接口介绍。

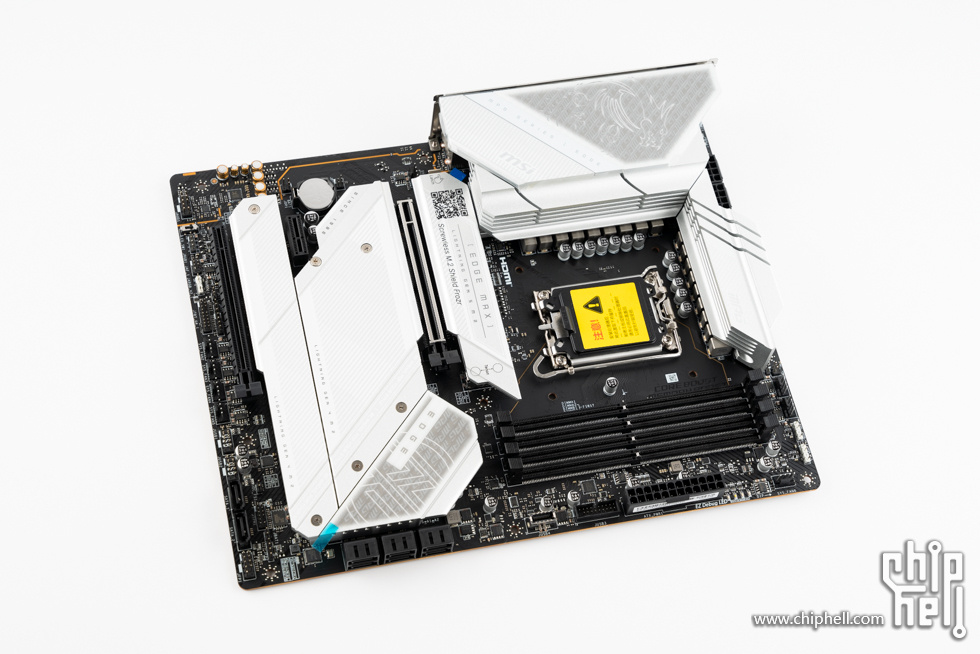

主板正面，标准ATX板型，采用6层服务器级PCB 2oz加厚铜设计，外观延续了上一代的银白配色，并采用了富有科技感的斜纹风格装饰线。

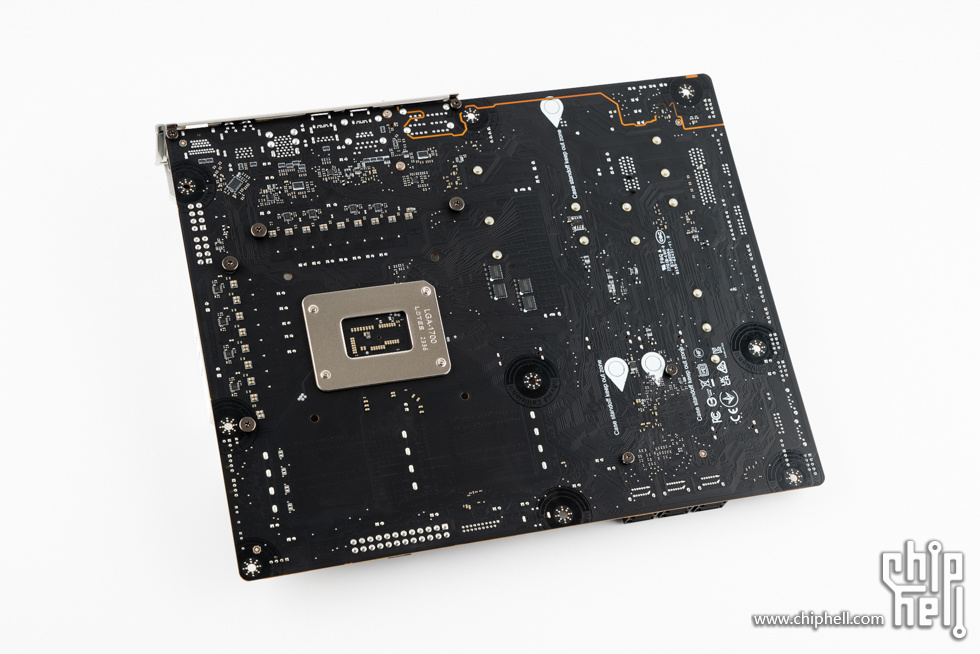

主板背面，黑色PCB，表面处理非常干净，焊点饱满。

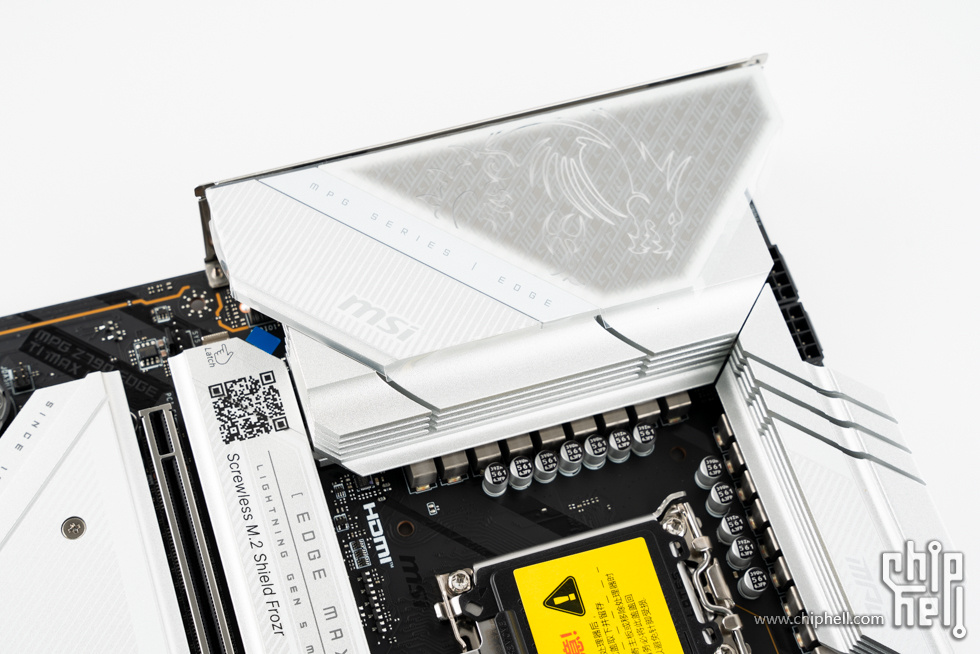

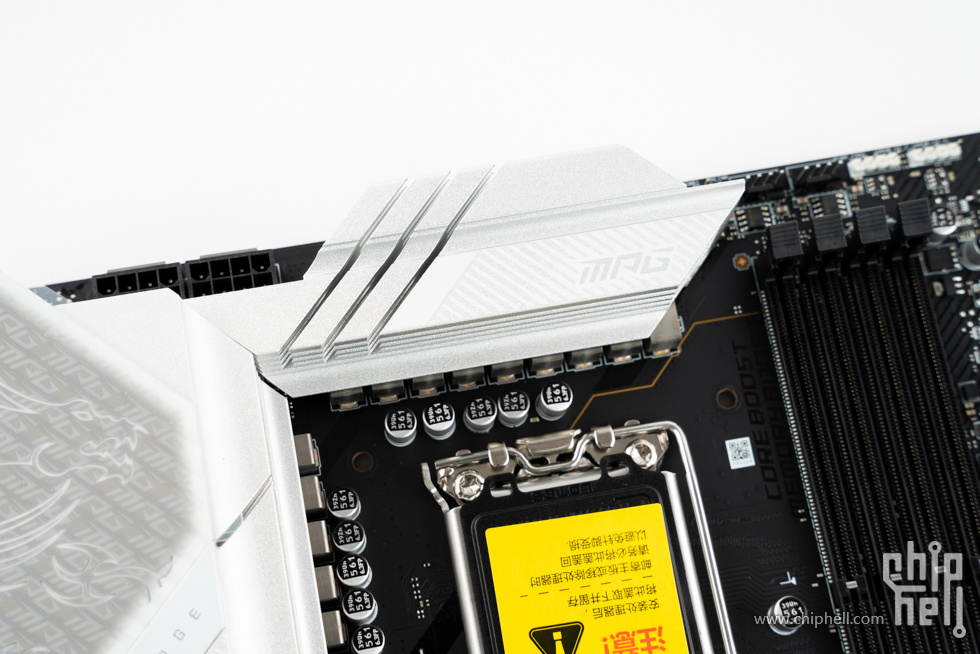

银白色的扩展型VRM散热装甲，龙盾带有ARGB灯效，下面是微星logo和装饰纹理，供电散热模组采用L型布局，散热模块内部均内嵌热管，散热模块侧面开有格栅以增大散热面积。

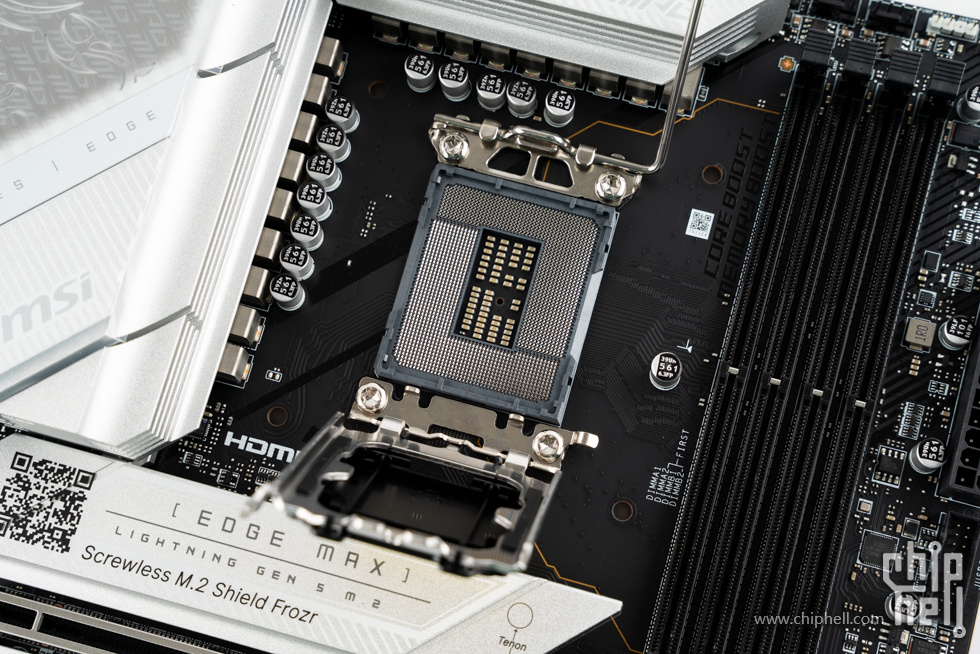

Intel Socket LGA1700 CPU插座。


针脚非常密集。

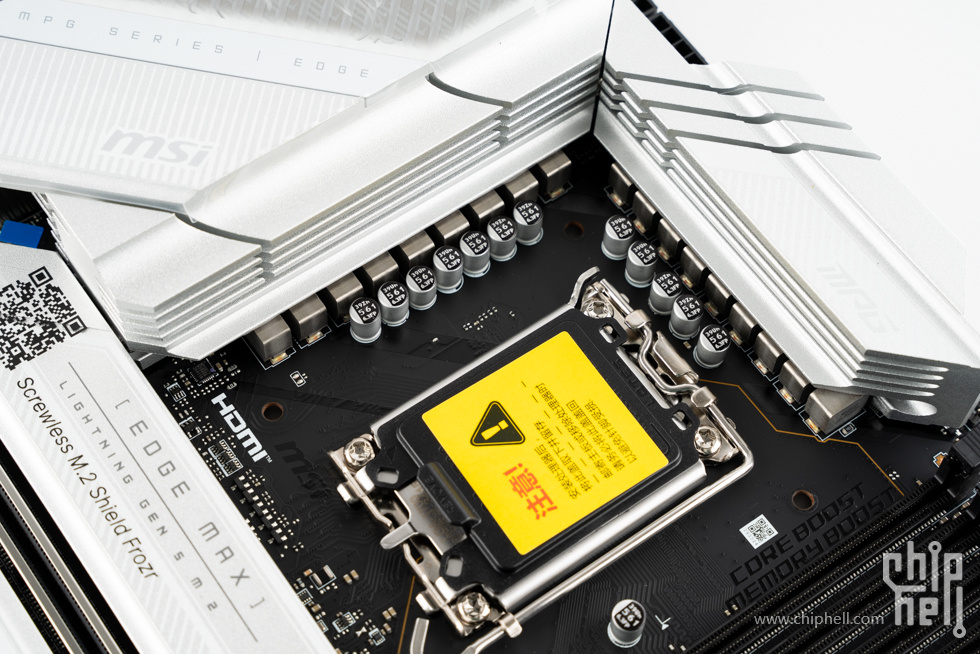

供电部分，采用微星第三代钛金电感，16(90A)+1+1路智能供电，Core每相搭配一颗 ISL99390 (90A)，GT一相搭配一颗RAA220075 (75A)，AUX一相搭配一颗 MP87670 (80A)，并配备了高效散热组件，能发挥出处理器性能潜力，用料非常扎实。


供电另一侧的散热装甲，非常厚实，有格栅设计，增大散热面积，表面印有MPG标识。

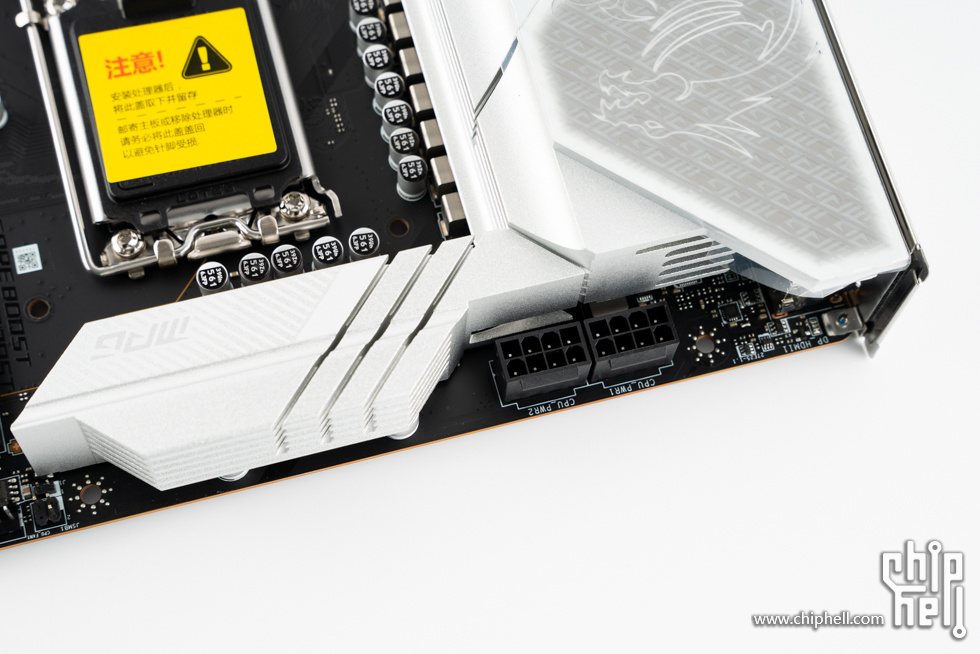

8Pin+8Pin CPU供电。


4条DDR5内存插槽，使用双向卡扣设计，支持双通道和Intel XMP 3.0一键超频，标称超频支持达到DDR5 7800MHz+ (OC)，单槽容量最大支持48GB，总容量支持到192GB。

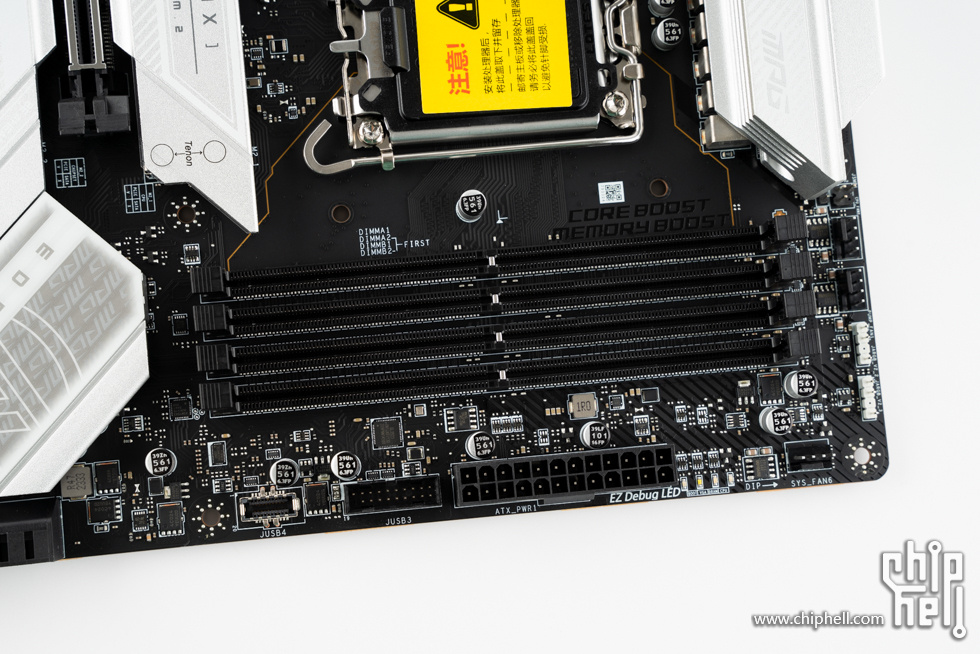

主板24Pin供电接口，前置的USB 3.2接口组位于主板侧边中部位置，包含一组USB 5Gbps 19Pin接口和一个USB 20Gbps Type-C接口。


板载侦错指示灯，位于主板24Pin供电接口旁，方便排查硬件故障。

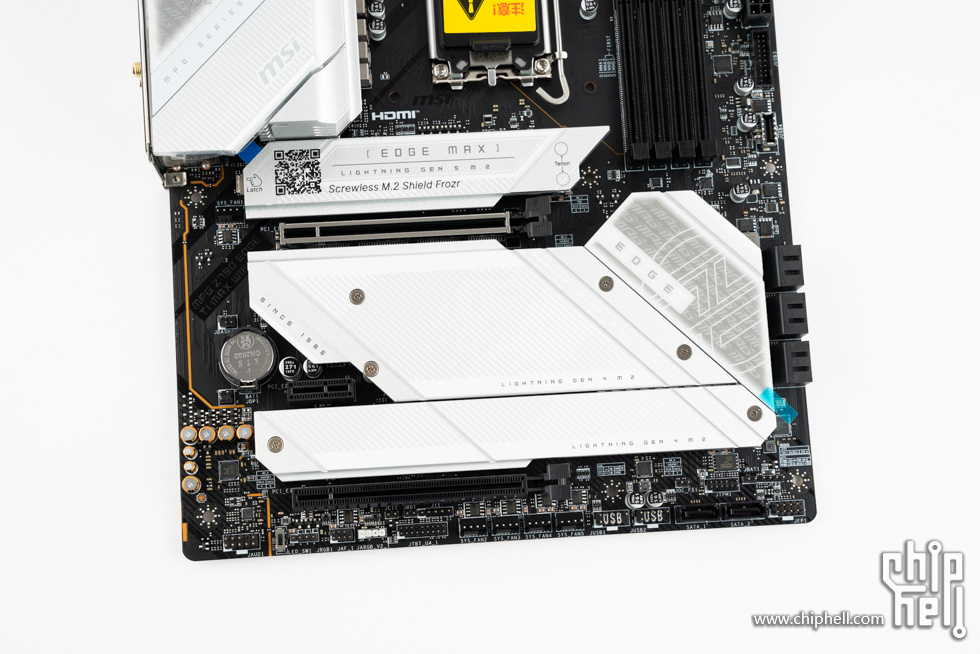

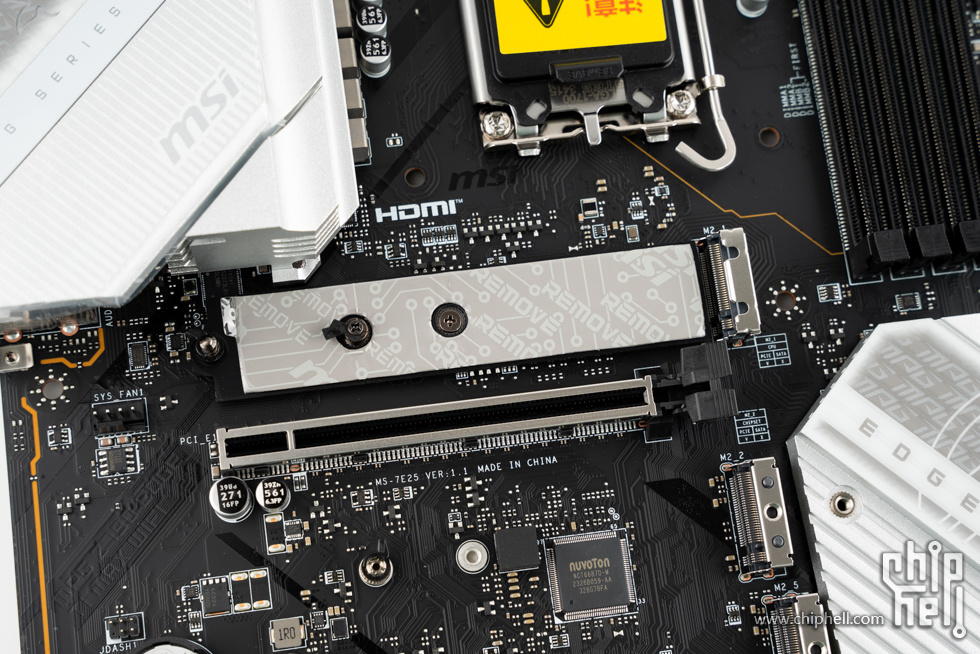

主板下方部分覆盖了大面积的冰霜铠甲，第一条为PCIe 5.0 x16插槽，理论带宽可达128GB/s，采用SMT工艺和PCI-E钢铁装甲加固，为新一代设备做好准备。

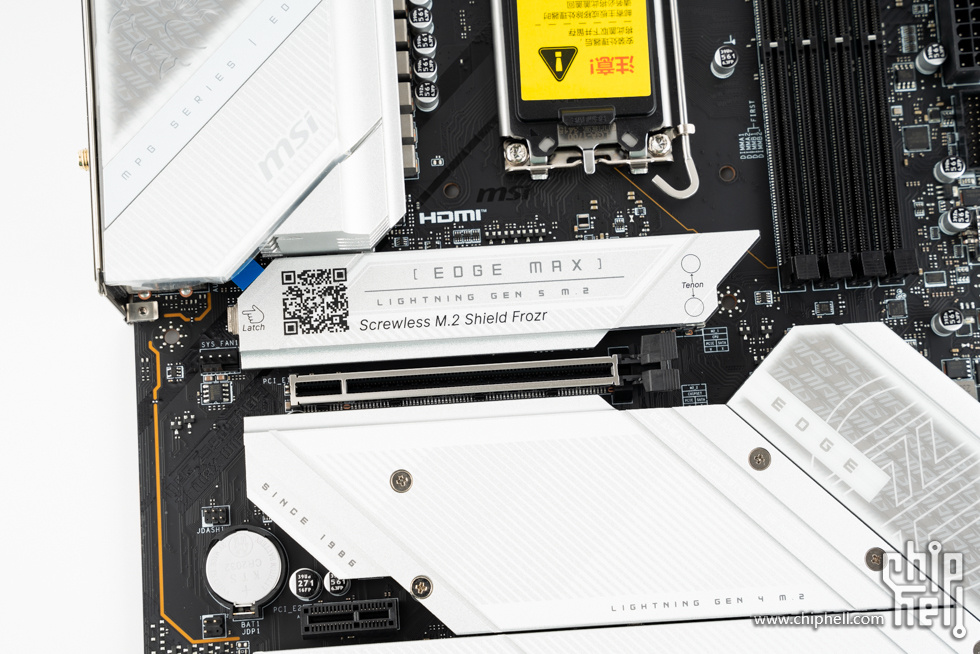

第一条M.2插槽采用了免工具M.2冰霜铠甲，表面印有Edge MAX字样，无需使用工具和螺丝即可拆装M.2冰霜铠甲，非常方便。


芯片组散热片，表面有MPG logo和MPG Edge 字样。


PCIe扩展插槽方面，采用SMT工艺和钢铁装甲加固，由CPU提供1条加固型PCIe 5.0 x16全长插槽，由芯片组提供1条PCIe 3.0 x1插槽以及1条PCIe 4.0 x4全长插槽。


2个立式的SATA 6Gbps接口。

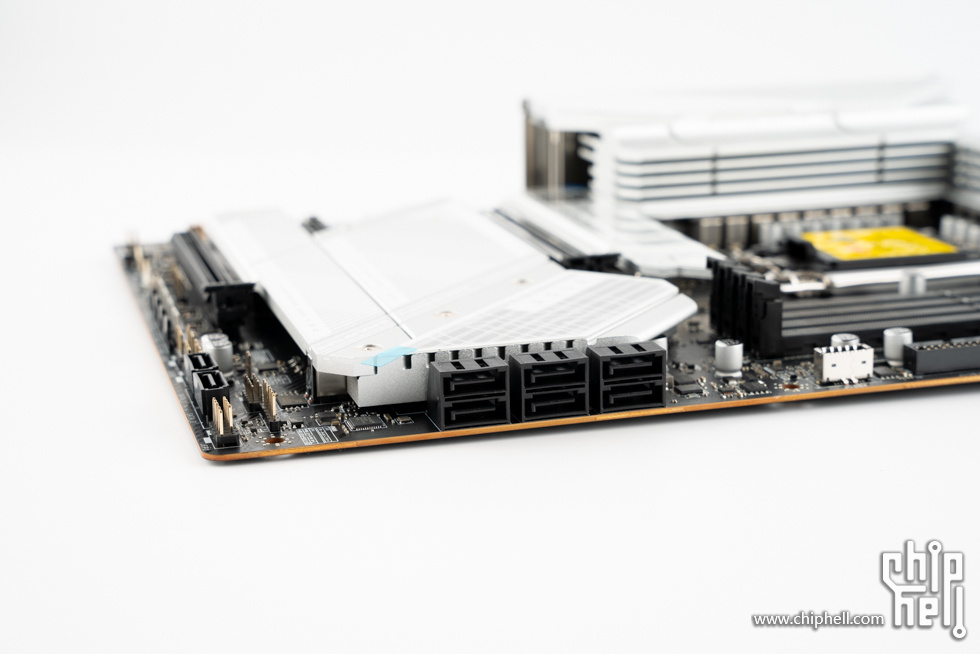

6个SATA 6Gb/s接口。

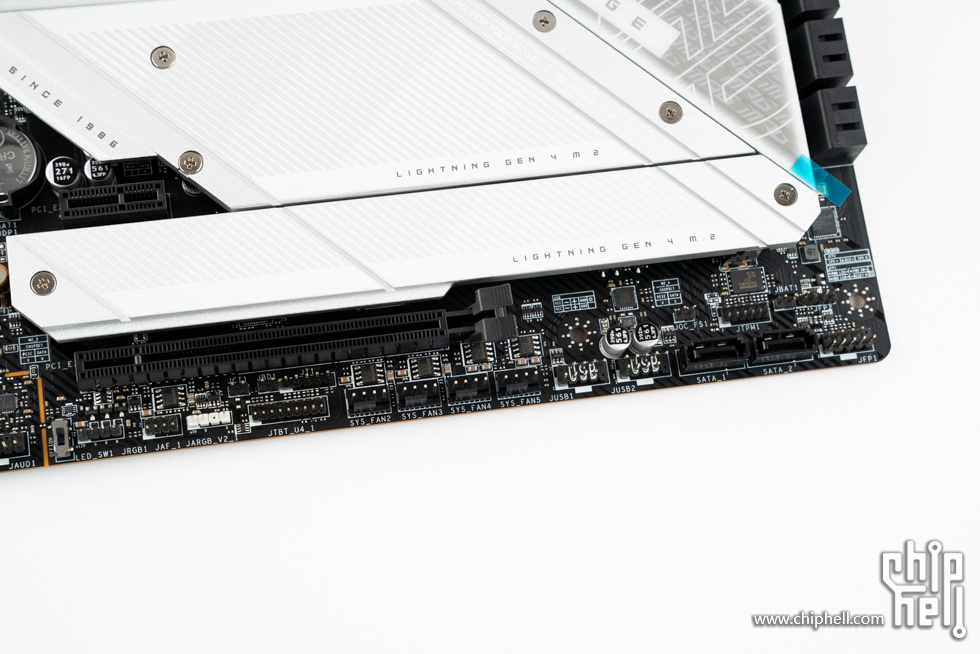

主板跳线区域。


集成声卡部分，采用Realtek ALC4080和高质量音频电容，独立音频区域设计，支持7.1声道。

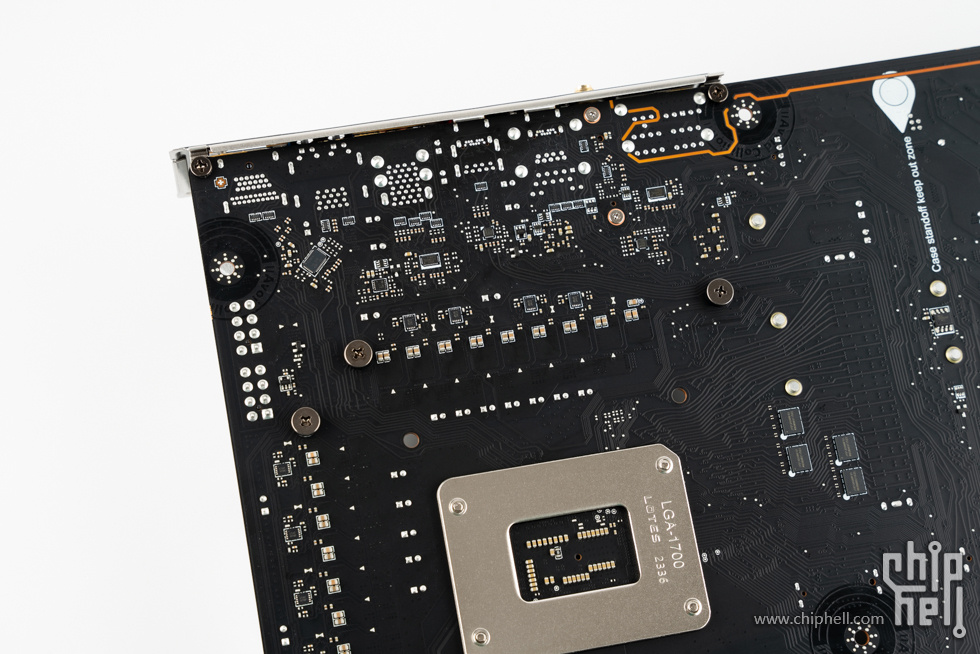

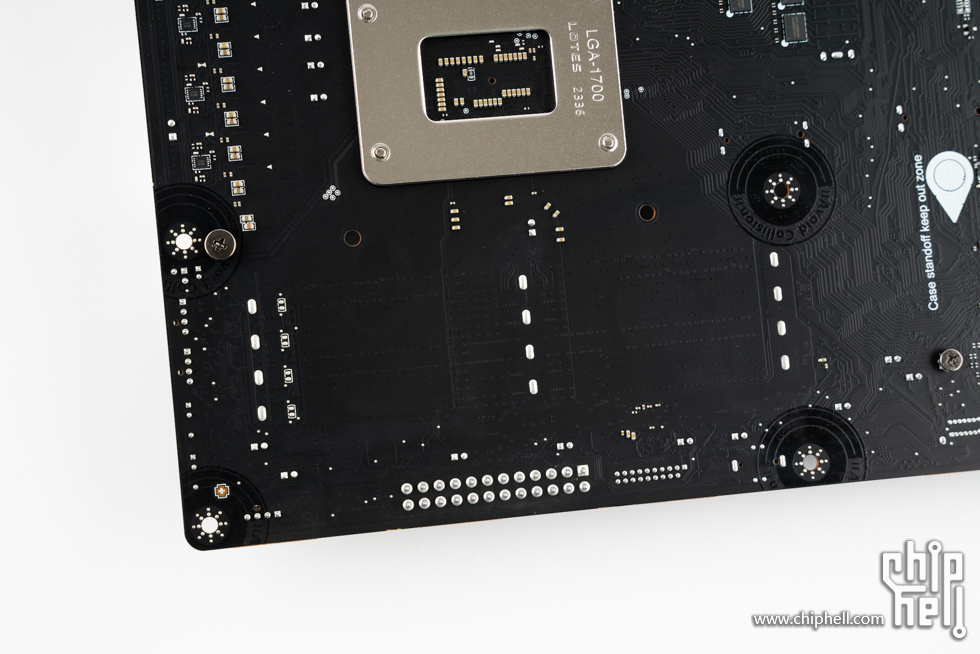

LGA 1700插槽背板。


供电区域背面。

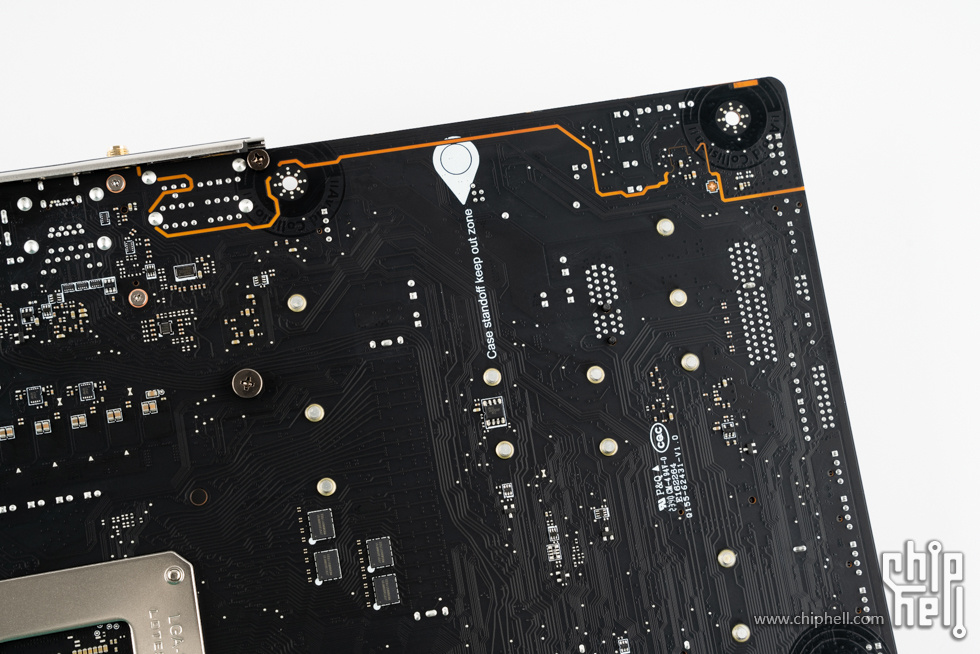

内存插槽背面，采用了SMT贴片工艺。

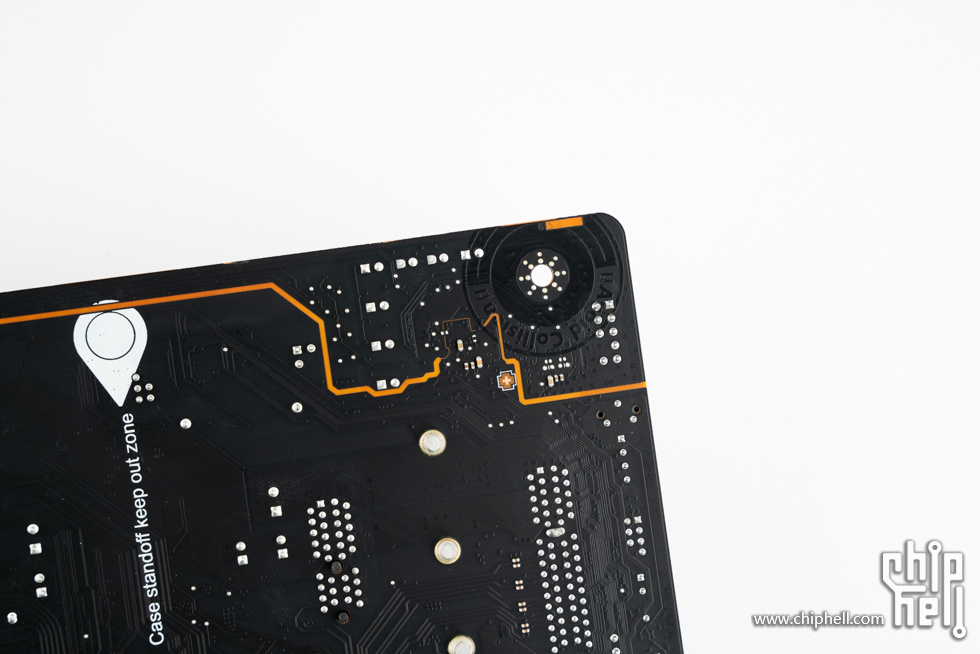

PCIe插槽背面。


集成声卡部分的隔离线。


主板为6层PCB。


各种认证标识。

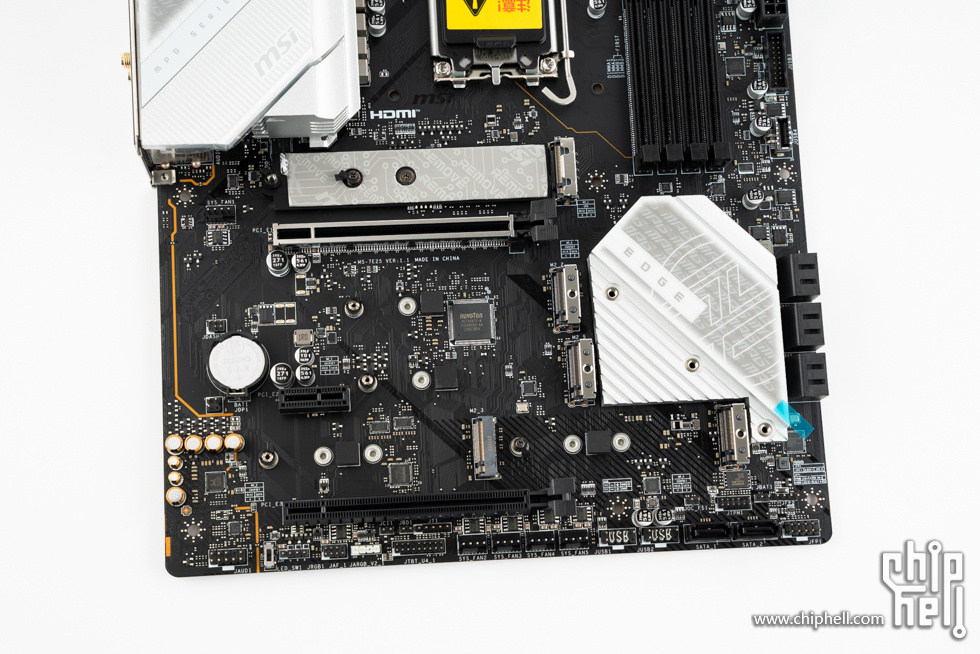

拆掉M.2冰霜铠甲后，可以看到主板提供了5个M.2 SSD插槽，均配备M.2 便捷卡扣，拆装方便。


板载的第1个M.2存储接口标号M.2_1，由CPU提供，最大支持PCIe 5.0 x4规格，兼容22110/2280/2260尺寸。


板载的第2个M.2存储接口标号M.2_2，由芯片组提供，支持PCIe(最大4.0 x4)，兼容2280/2260尺寸，第3个M.2存储标号M.2_3，由芯片组提供，支持PCIe(最大4.0 x4)和SATA类型，兼容2280/2260/2242尺寸。


第4个M.2存储标号M.2_4，由芯片组提供，支持PCIe(最大4.0 x4)，兼容2280/2260/2242尺寸，第5个M.2存储标号M.2_5，由芯片组提供，支持PCIe(最大4.0 x4)，兼容2280/2260尺寸。

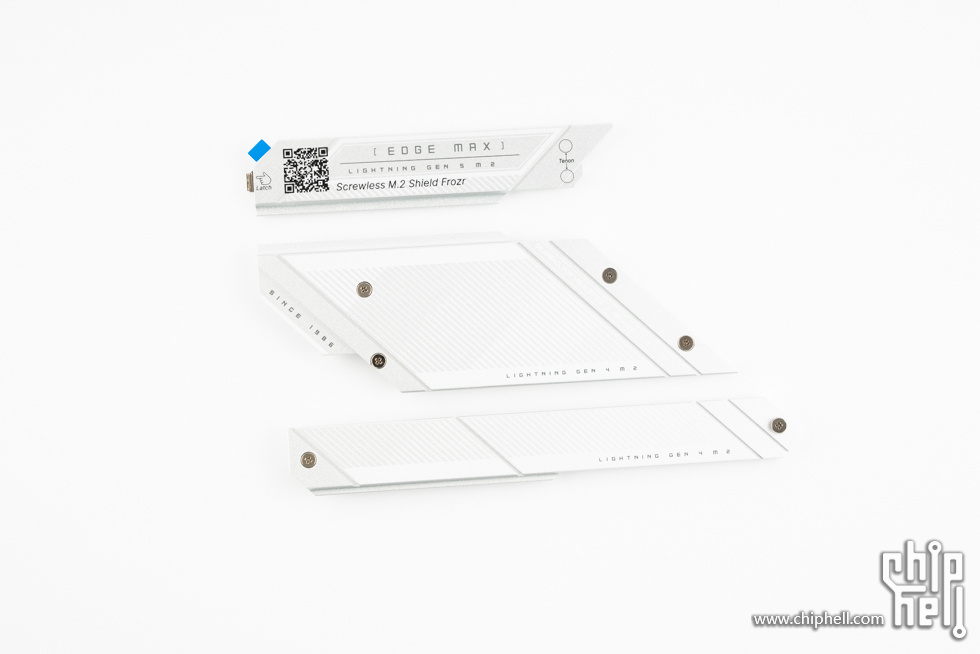

M.2冰霜铠甲散热片。

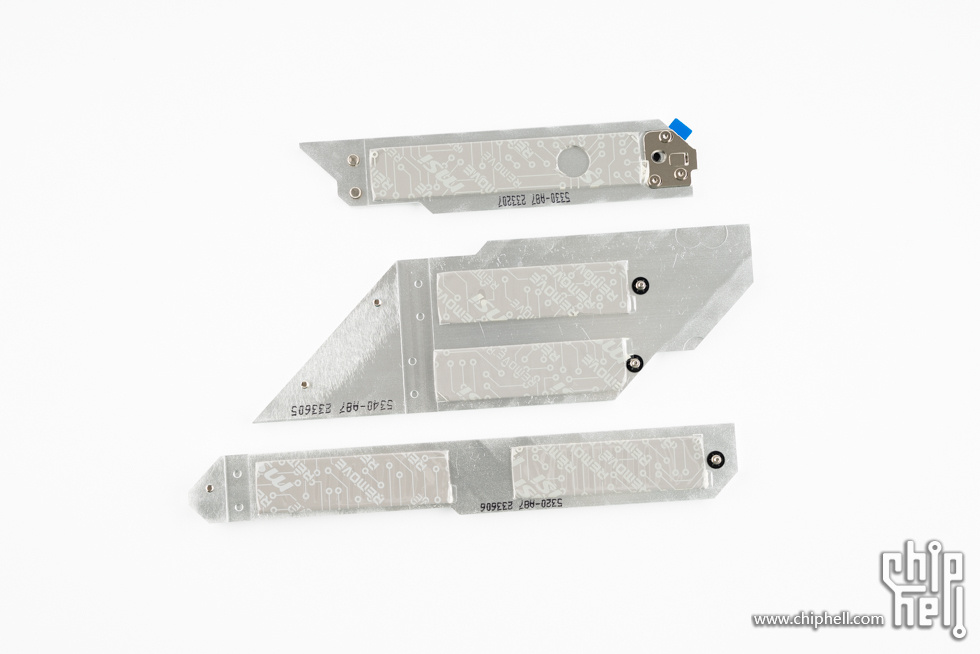

内侧均预装导热贴，冰霜铠甲均配备防丢螺丝。

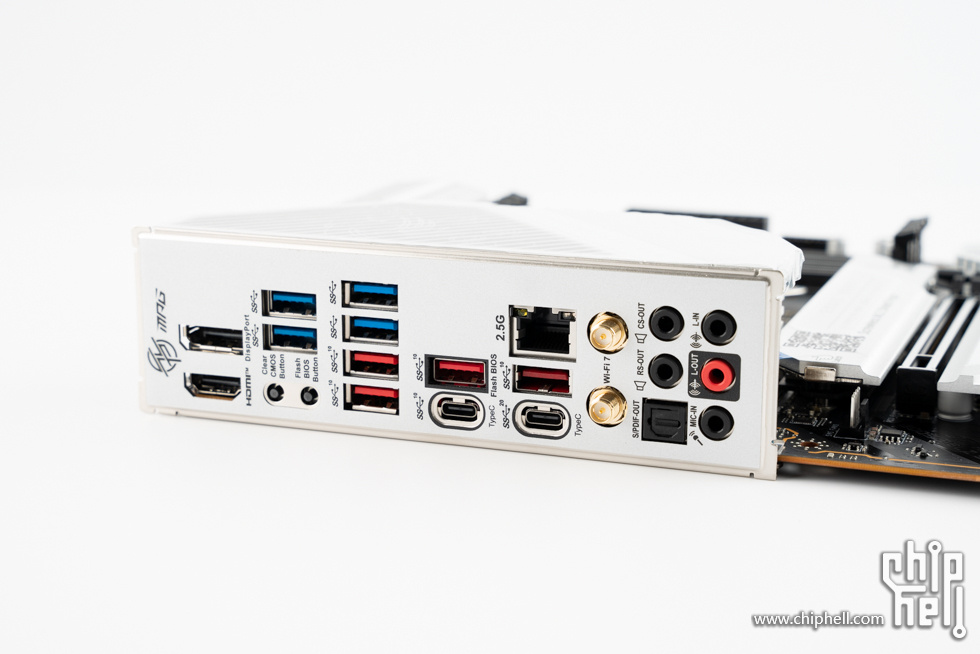

主板后方I/O挡板的颜色为银白色，与正面装甲保持一致。接口包括DisplayPort 、HDMI、CMOS清除键、BIOS回写键、4个USB 3.2 Gen 1 5Gbps（Type-A）、4个USB 3.2 Gen 2 10Gbps（Type-A）、1个USB 3.2 Gen 2 10Gbps（Type-C）、1个USB 3.2 Gen 2x2 20Gbps（Type-C）、Wi-Fi天线接口、 5个3.5mm音频输出和1个S/PDIF光纤输出。


附件一览，包括快速安装指南、微星风格贴纸与线缆标签、1个磁吸式鲨鱼鳍Wi-Fi天线、2条SATA线材、3个M.2卡扣、1条风扇灯光线材二合一JAF扩展延长线、1条简易开关跳线、1个驱动U盘。


测评平台

处理器：英特尔 i5-13600KF
主板：微星 MPG Z790 EDGE TI MAX WIFI 刀锋钛
内存：ZADAK SPARK RGB DDR5 6000 16GB × 2
显卡：索泰 GeForce RTX 4060-8GB 月白 OC
固态硬盘：影驰 HOF EXTREME 30 M.2 2TB
散热器：超频三 臻 RZ620
电源：安钛克 NE1000 白色

英特尔 i5-13600KF。

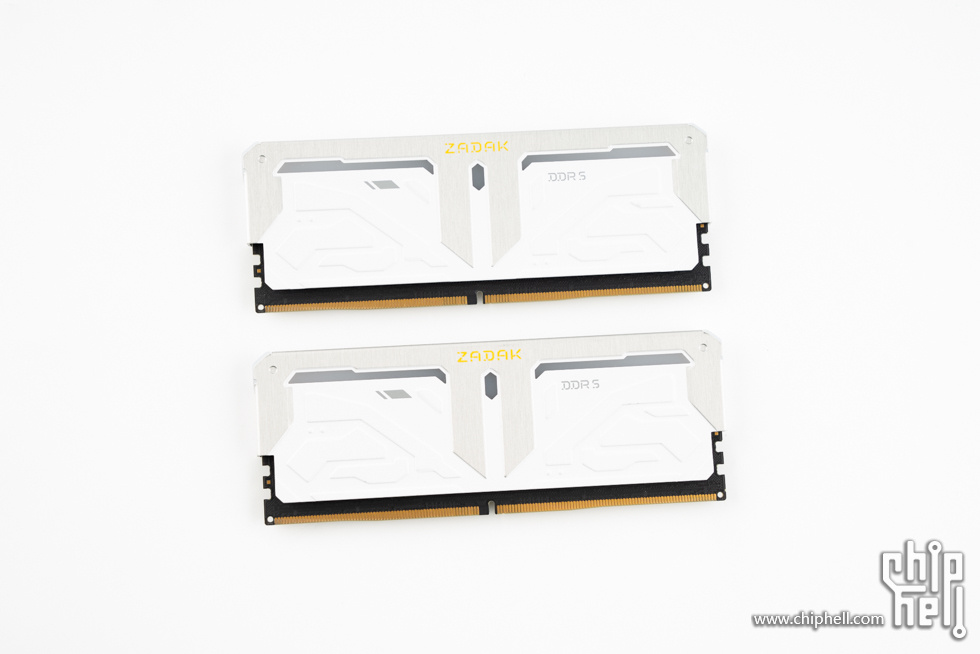

ZADAK SPARK RGB DDR5 6000 16GB × 2，内存本体，采用银白色设计，上方采用了铝合金罩包裹，下方为白色散热装甲。




“X”造型。


安装内存，白色散热装甲部分有凹凸的科技图案设计，顶部的银色部分印有黄色的ZADAK logo。

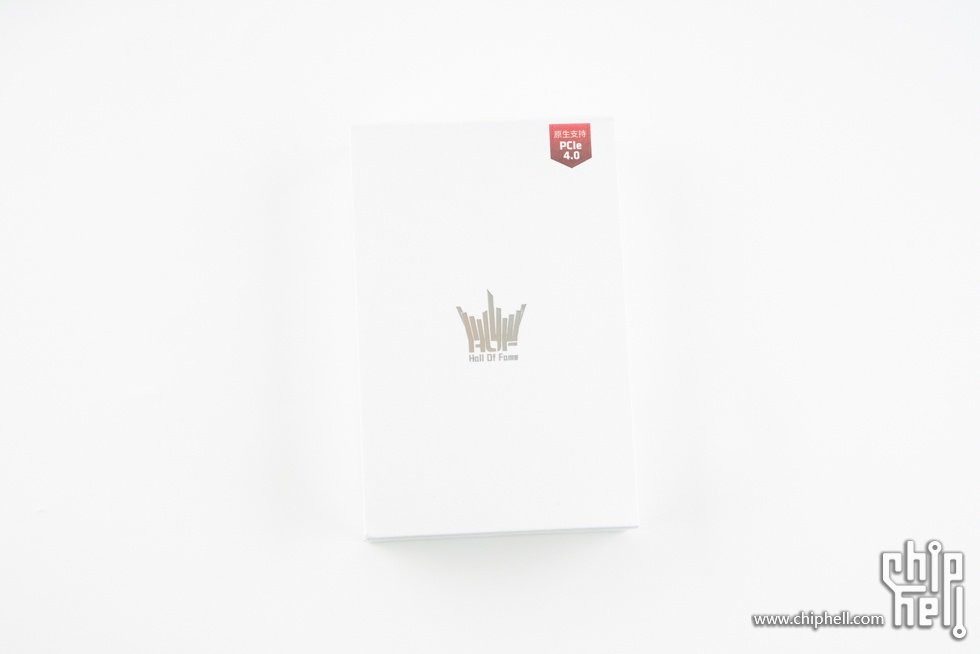

影驰 HOF EXTREME 30 M.2 2TB，简约的白色包装，中间有HOF logo，右上角标注了原生支持PCIe 4.0。

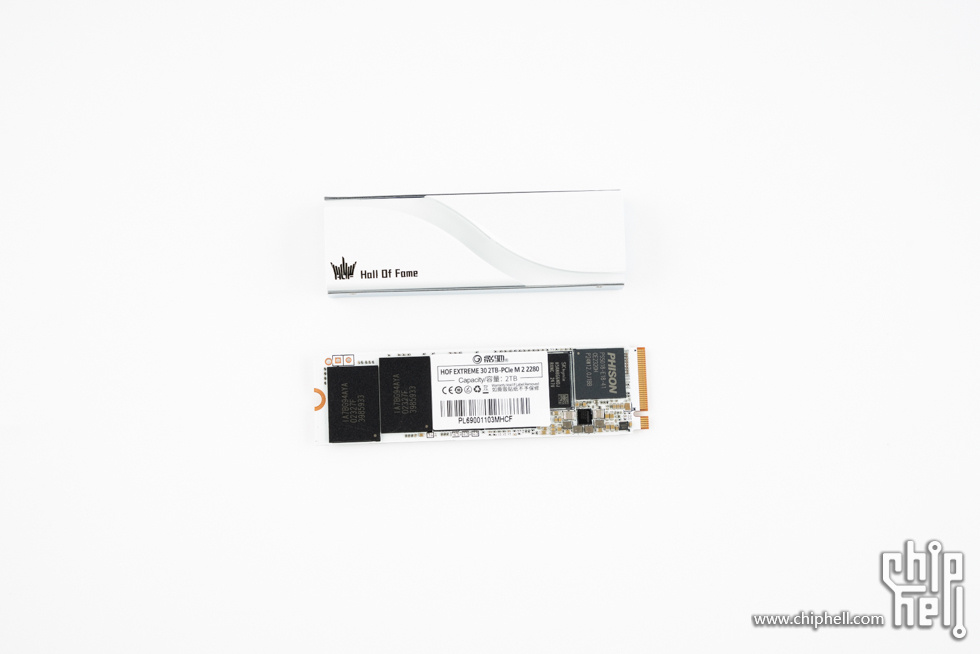

曲镜白泳散热器和SSD本体。

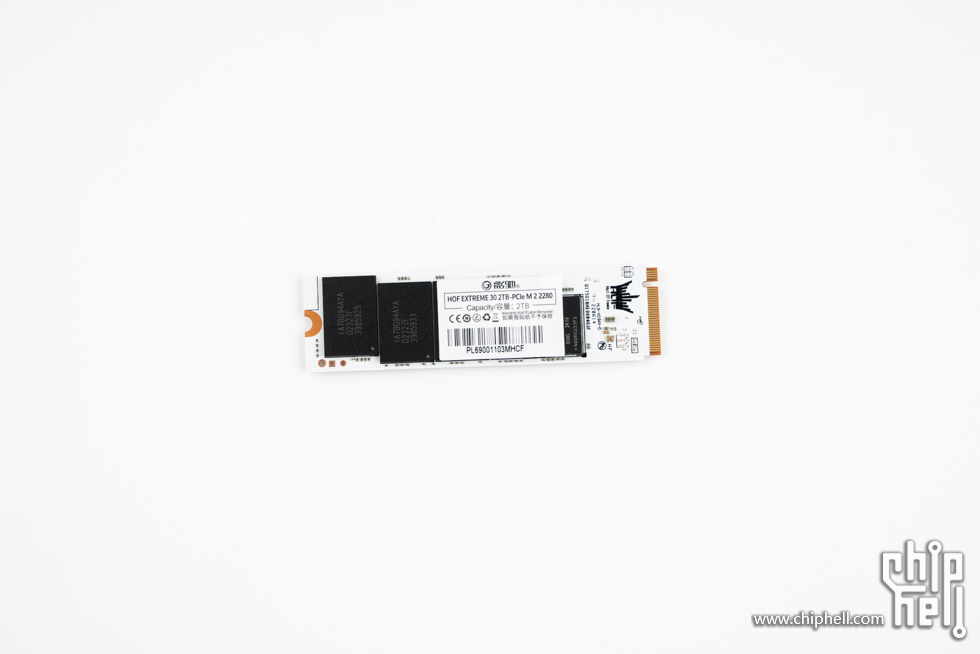

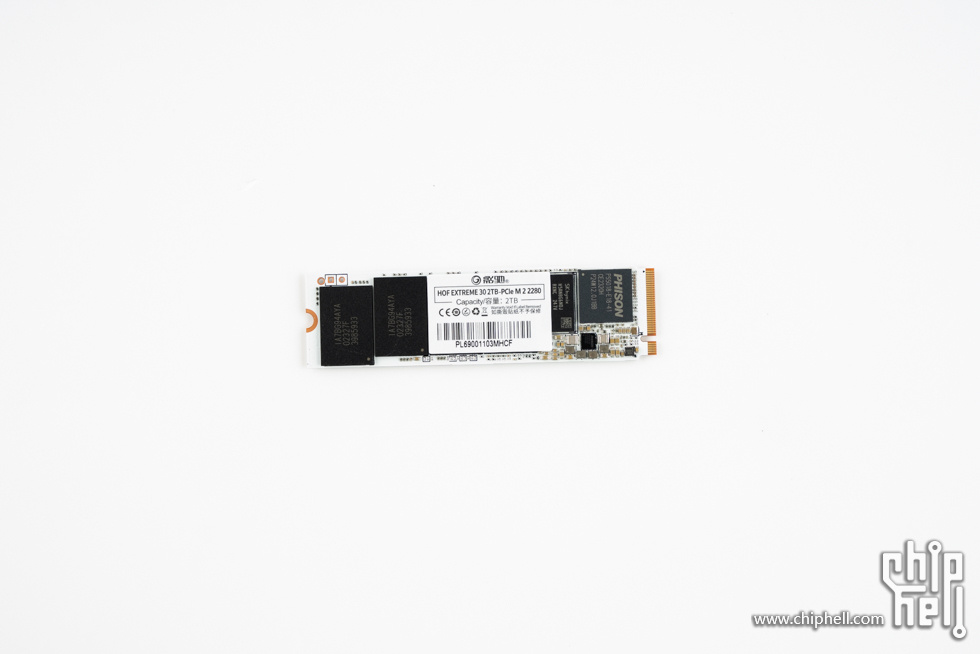

采用白色PCB的SSD，原生支持PCIe 4.0，NVMe 1.4协议，速度可达7000/6500 MB/s，带有5年质保。




安装SSD。


索泰 GeForce RTX 4060-8GB 月白 OC，三风扇设计，尺寸为288mm × 116mm × 45mm，采用多层次曲面设计，勾勒出优雅流线造型，侧包边设计，整体感更强。


显卡背面，采用加固背板，增强结构强度，并能有效保护核心零部件，提升静电防护能力。


显卡立起来的效果。


信仰logo灯，支持1600万色调色。

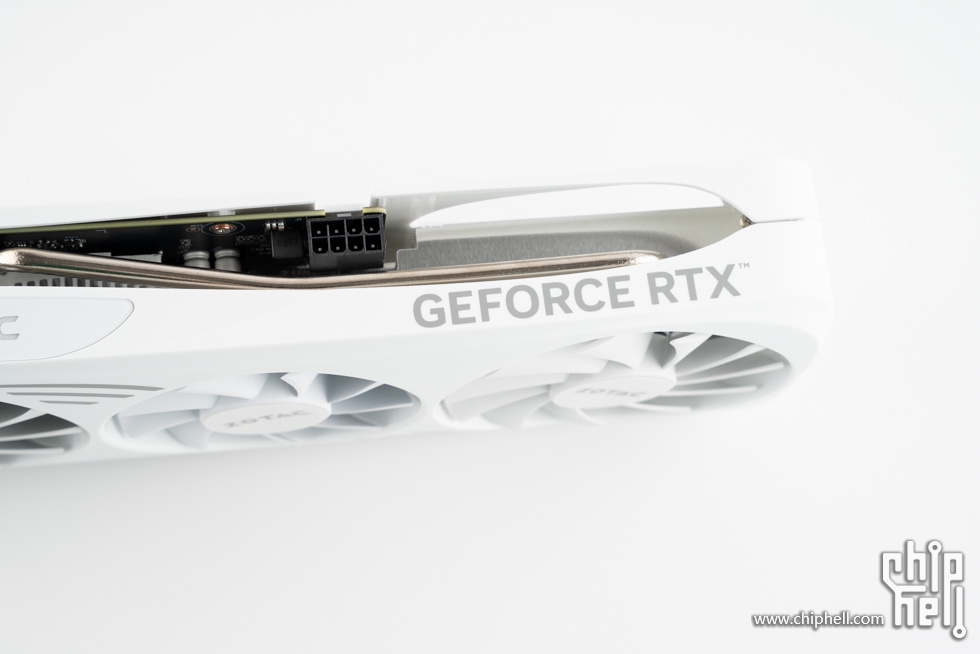

GEFORCE RTX字样。

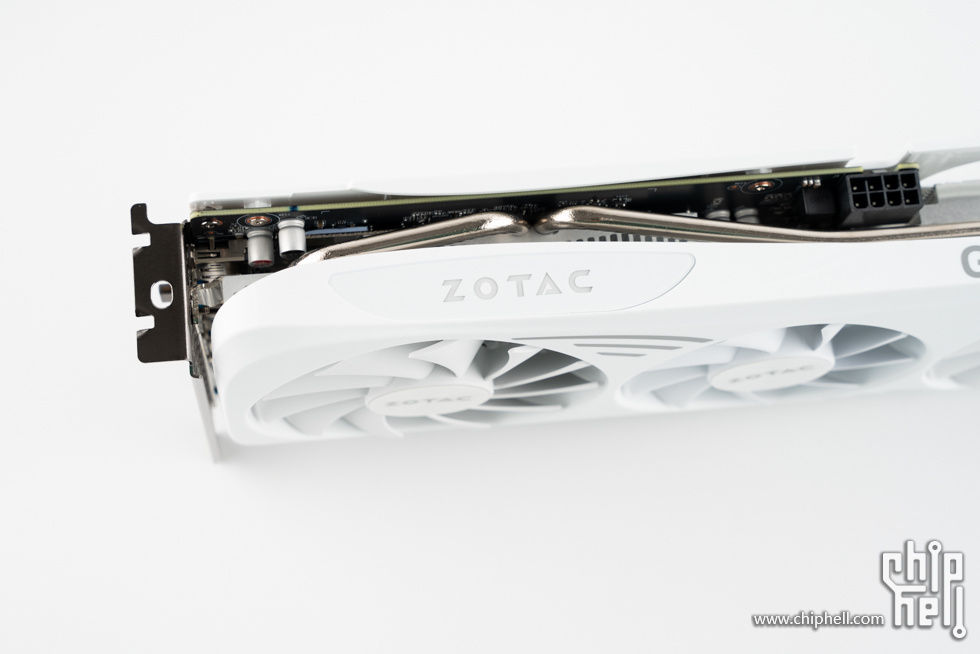

8Pin显卡供电接口。


3风扇设计。


显卡背面细节。


贯彻开孔设计，提升通风性能。




接口部分，包括3个DP 1.4a和1个HDMI 2.1。

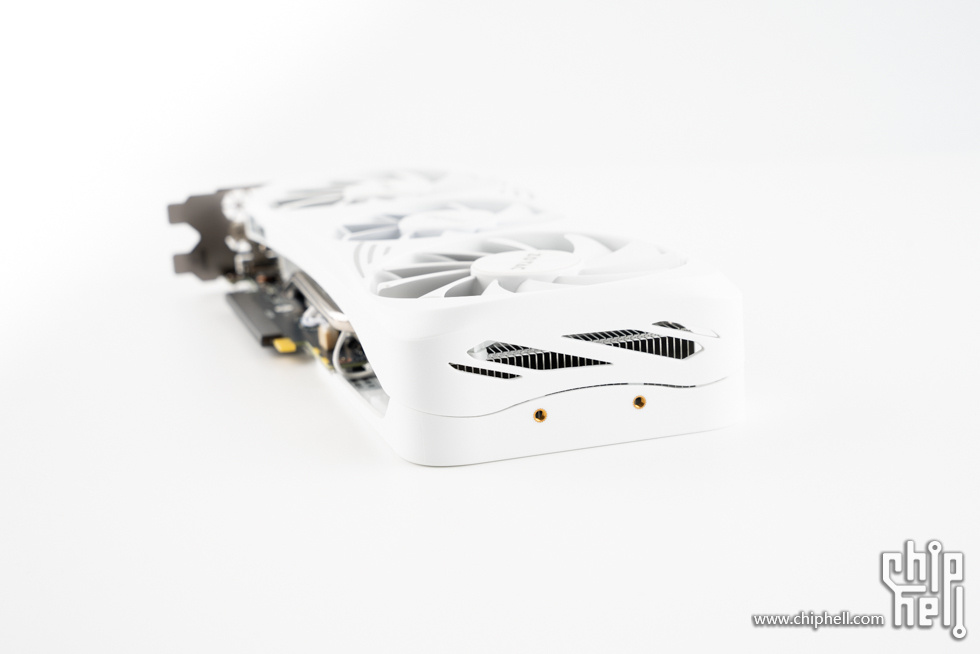

显卡前部，带有2个支架固定用螺丝孔位。

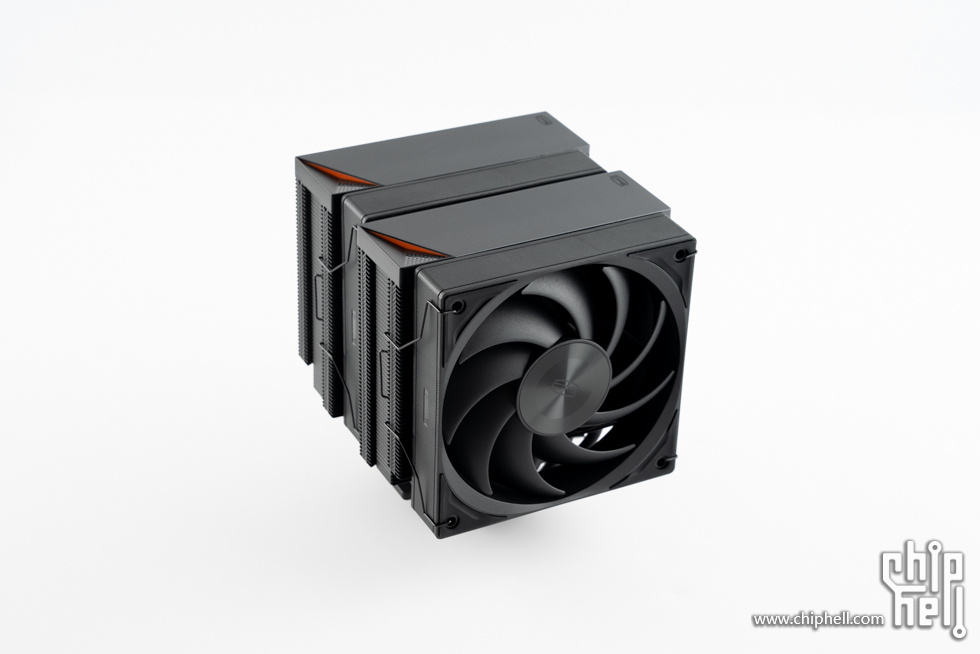

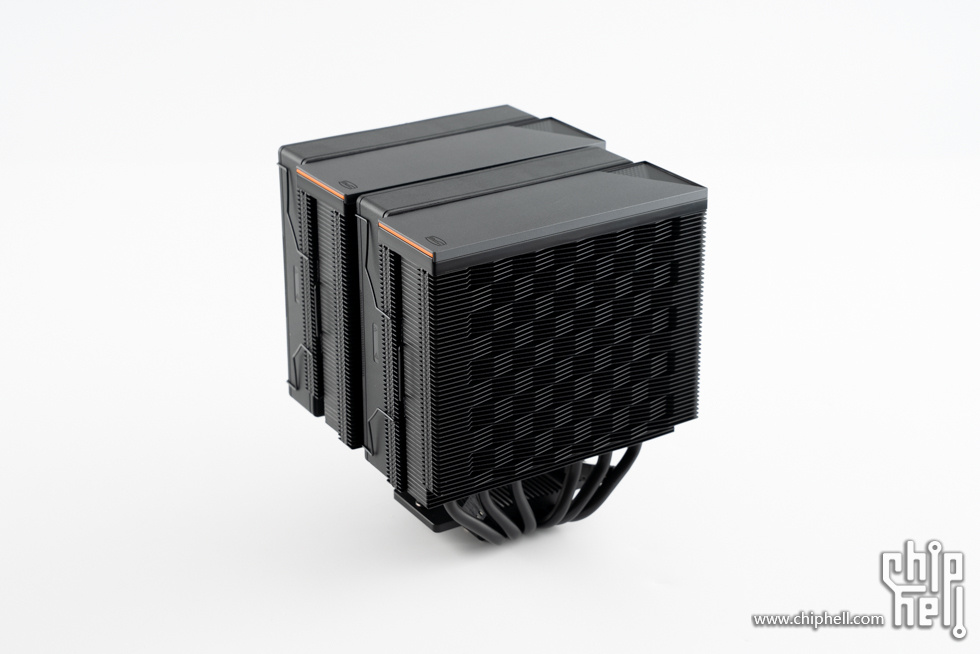

超频三 臻 RZ620，6热管双塔双风扇设计，做工非常精致。


金属阳极顶盖，融入三角几何设计语言，凸显精致设计。


自带的F5 R120性能风扇，采用FDB动态液压轴承，配合m/g级动平衡矫正处理，星环金属轴心点缀，同时支持三挡转速调节。


散热鳍片方面也融入了三角几何设计，三角波浪鳍片矩阵，气动声学应用，可有效减小风切声，带来更强的散热表现。

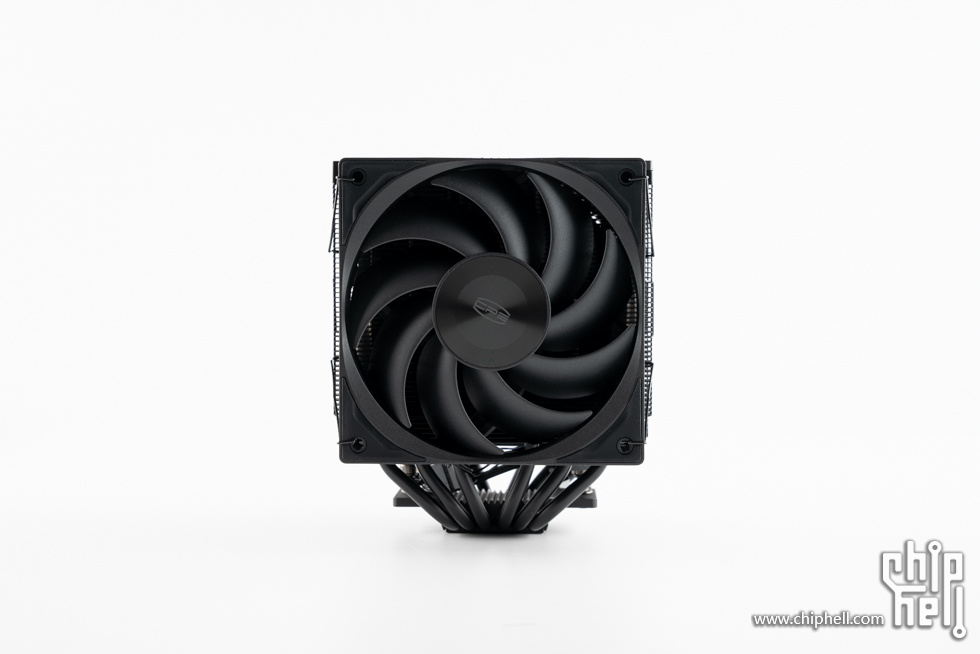

散热器正面。

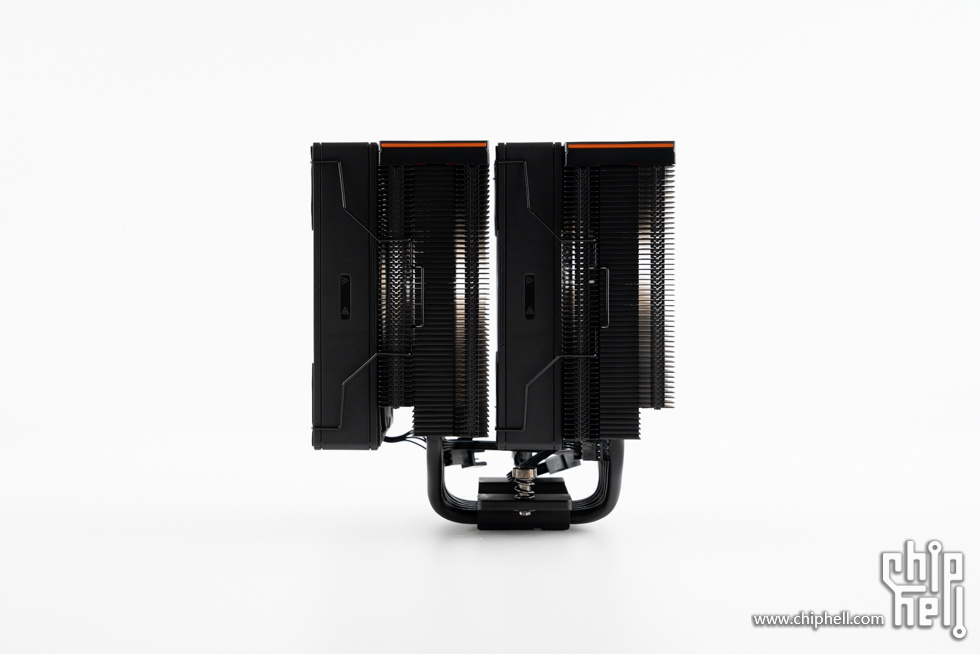

散热器侧面，采用了扣Fin+折Fin工艺，结构稳固美观，有效聚拢气流，风道更通畅。

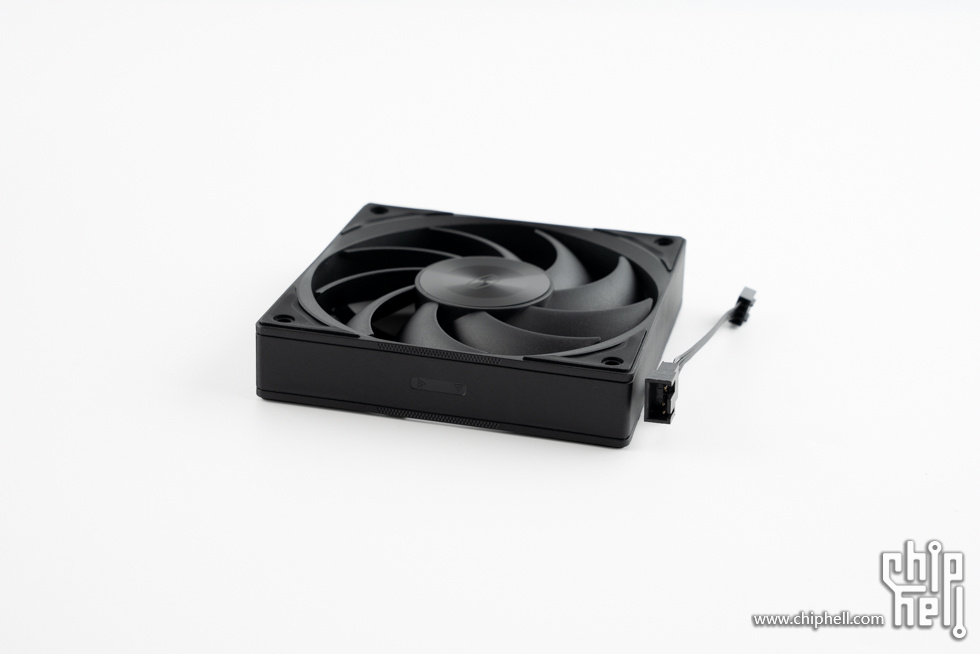

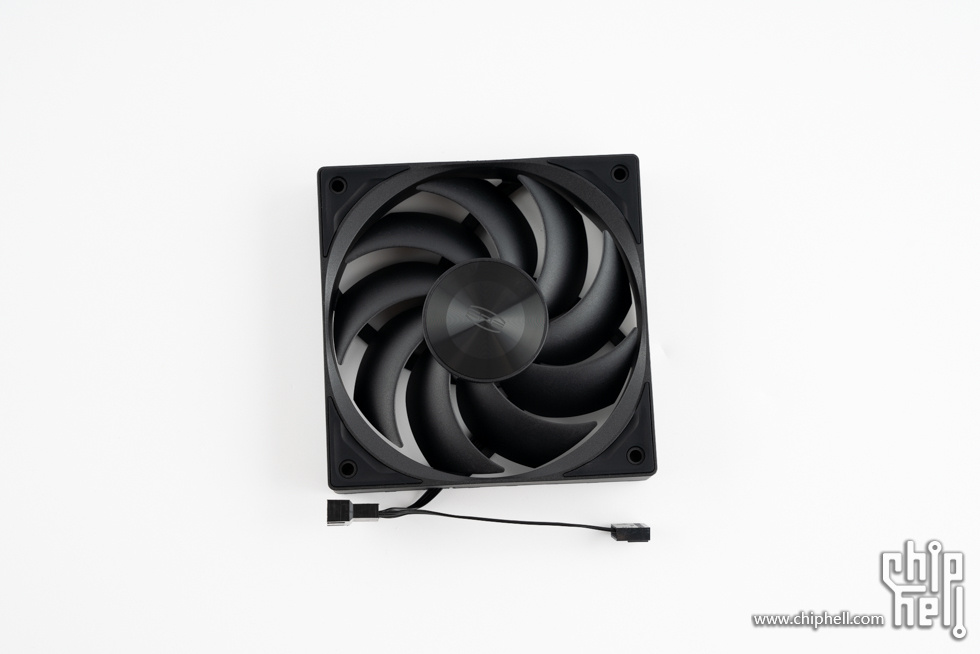

自带的F5 R120性能风扇。

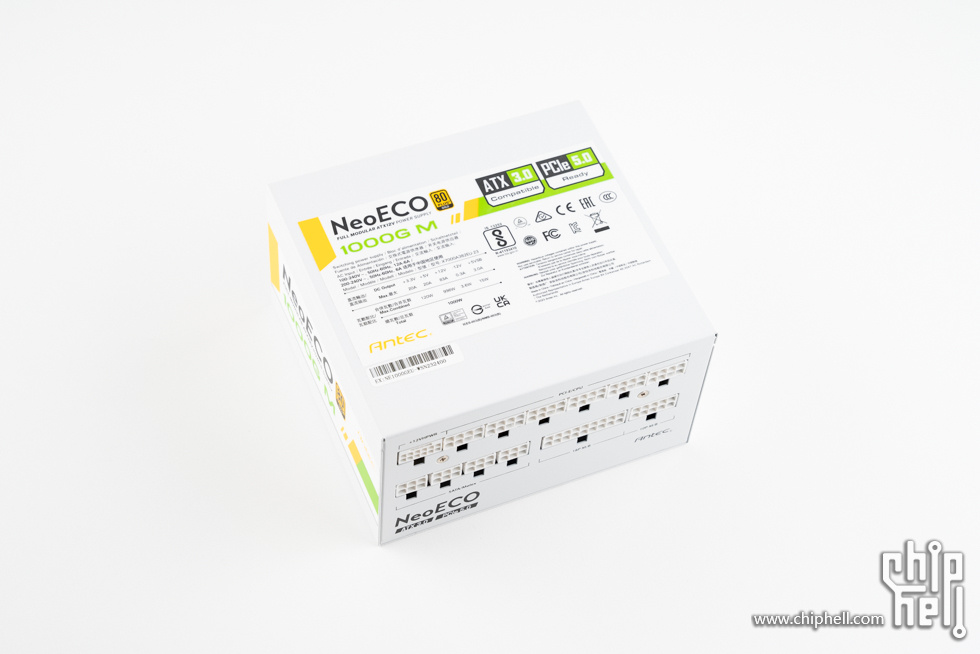

安钛克 NE1000 白色 金牌全模组电源，支持ATX3.0， 原生PCIe 5.0，支持风扇停转，采用全日系电解电容，自带扁平化模组线，带有10年质保。电源顶部贴有铭牌贴纸。

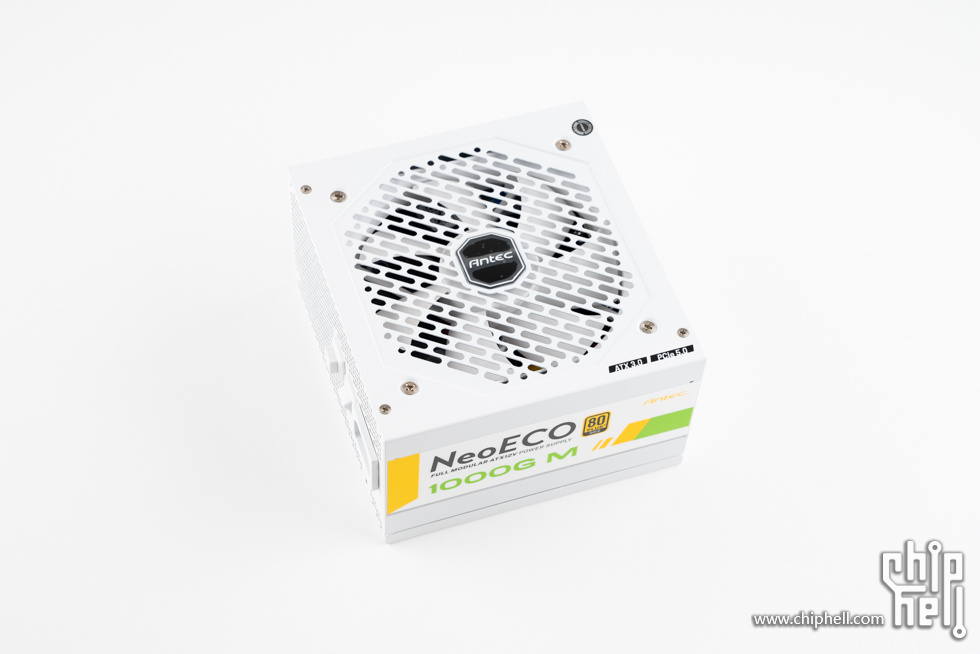

风扇侧，中间贴有安钛克logo。

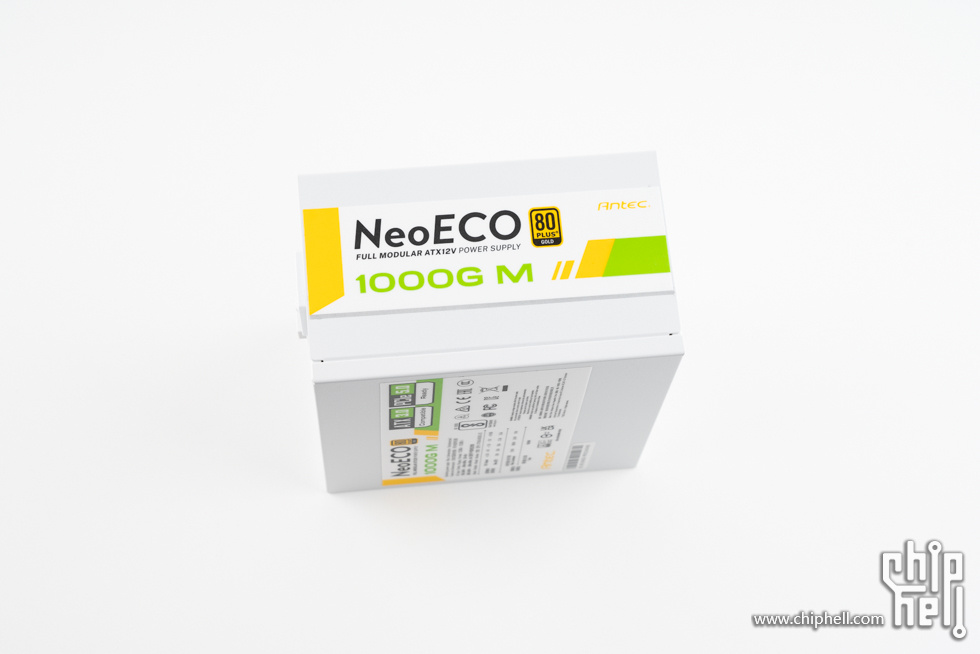

电源侧面，贴有型号贴纸，采用黄绿配色，辨识度很高。


电源尾部，包括智能启停的模式切换按钮和电源开关，最右侧为电源输入接口。

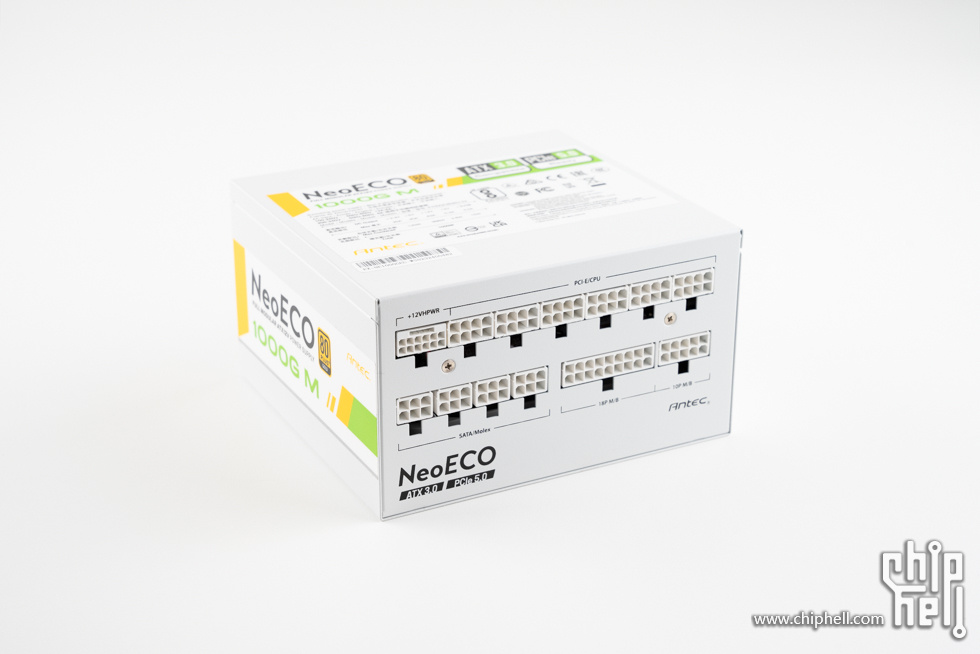

全模组接口侧，对各类接口进行了种类划分，采用防呆设计，方便使用者插接也避免误接。


BIOS解析

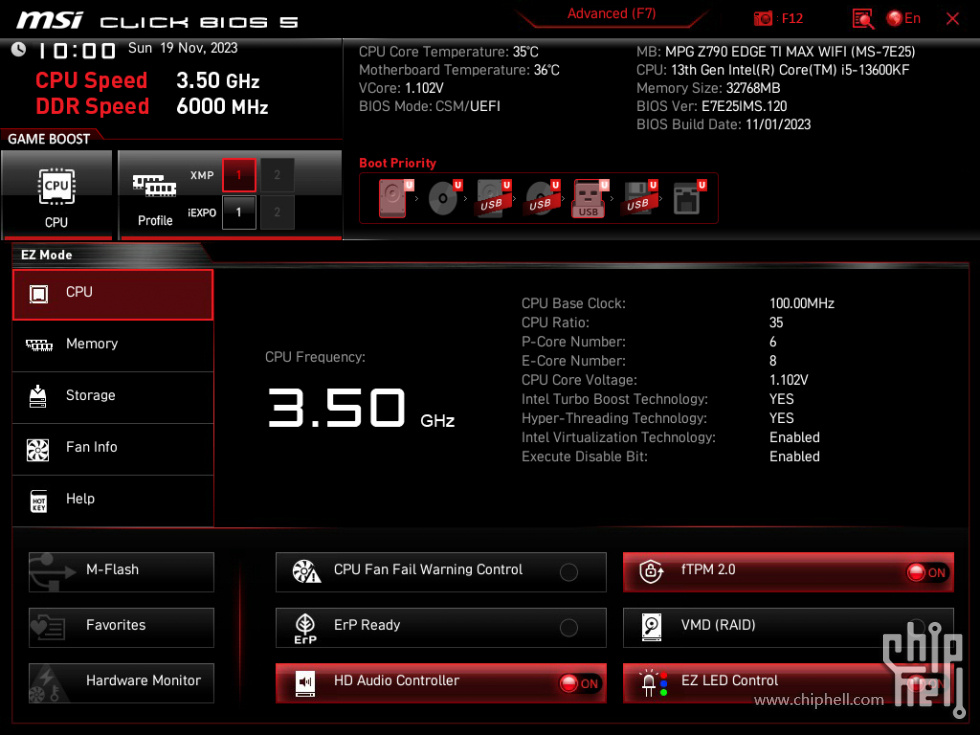

BIOS方面，默认进入是EZ Mode，展示各类硬件及状态信息。


Advanced界面，可以看到内存部分有A-XMP和iEXPO两类配置文件。

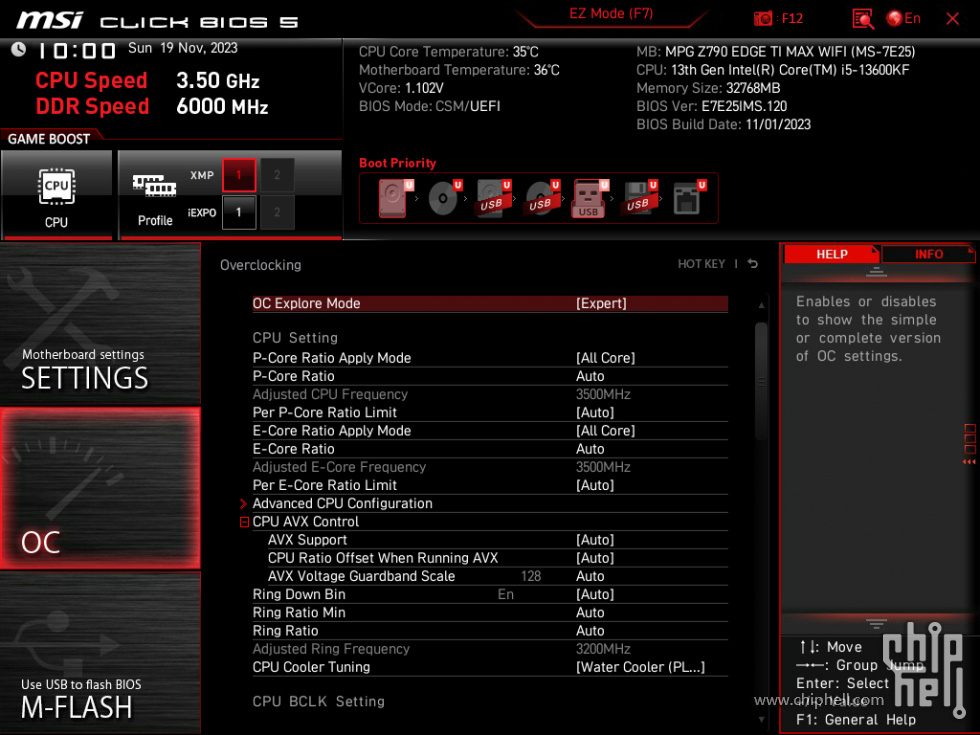

OC界面，可以进行超频设置。




M-FLASH功能，点击后重启可以进行BIOS更新。

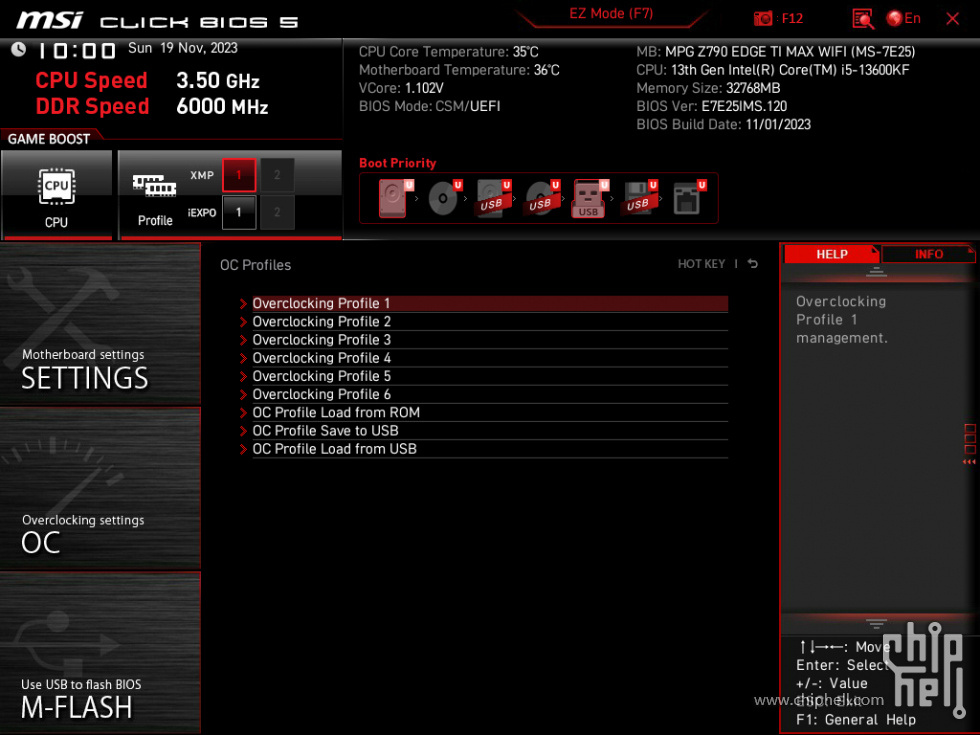

超频预设配置文件选择界面。

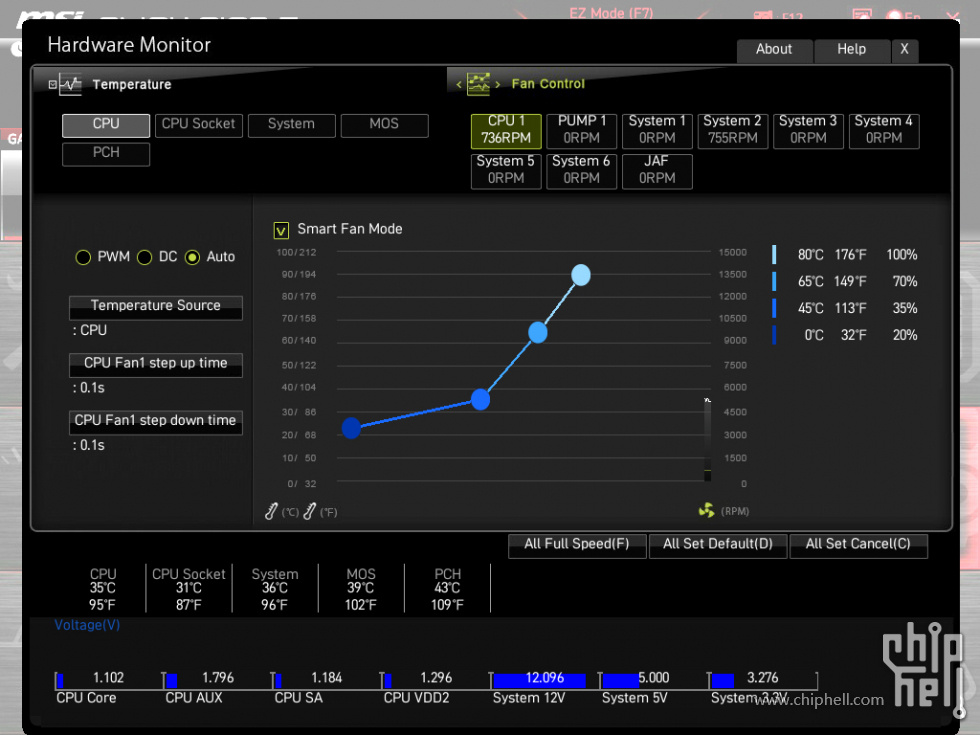

硬件监控界面，可以设置风扇策略及转速。

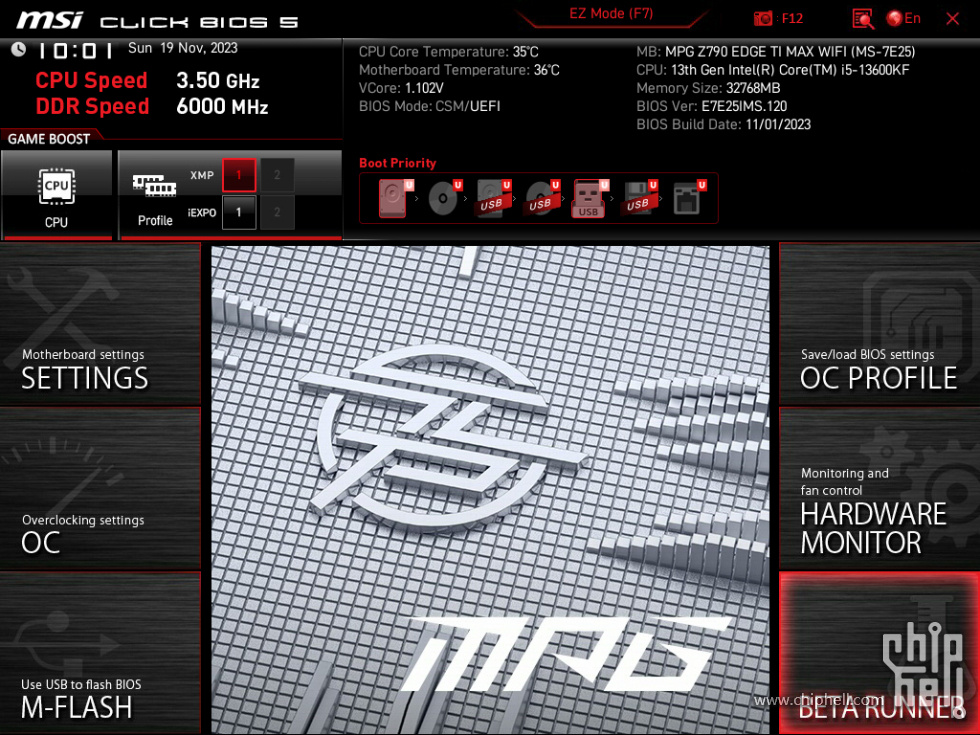

BETA RUNNER界面。




MSI Center

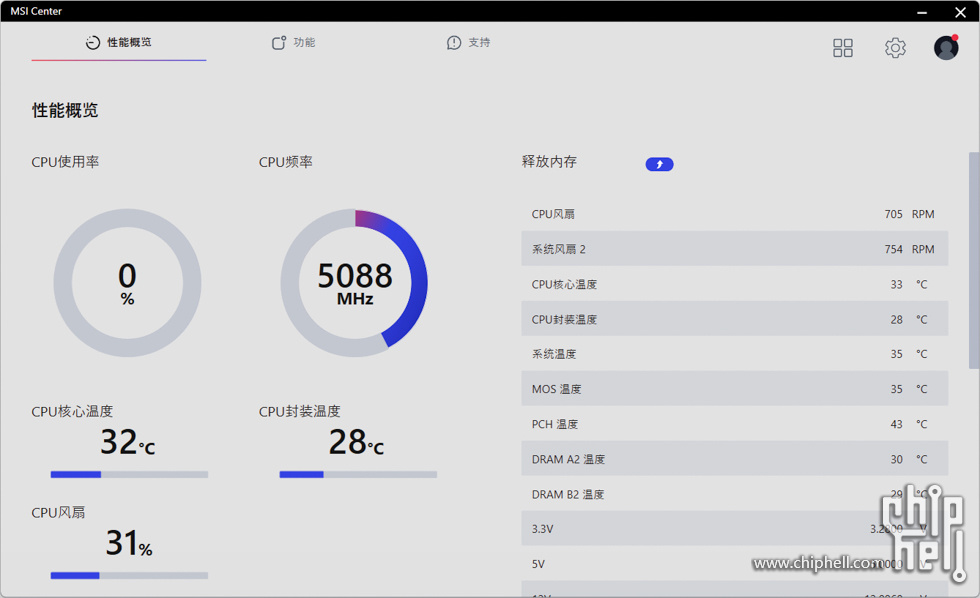

MSI Center，提供硬件监控、系统诊断、驱动更新等功能。

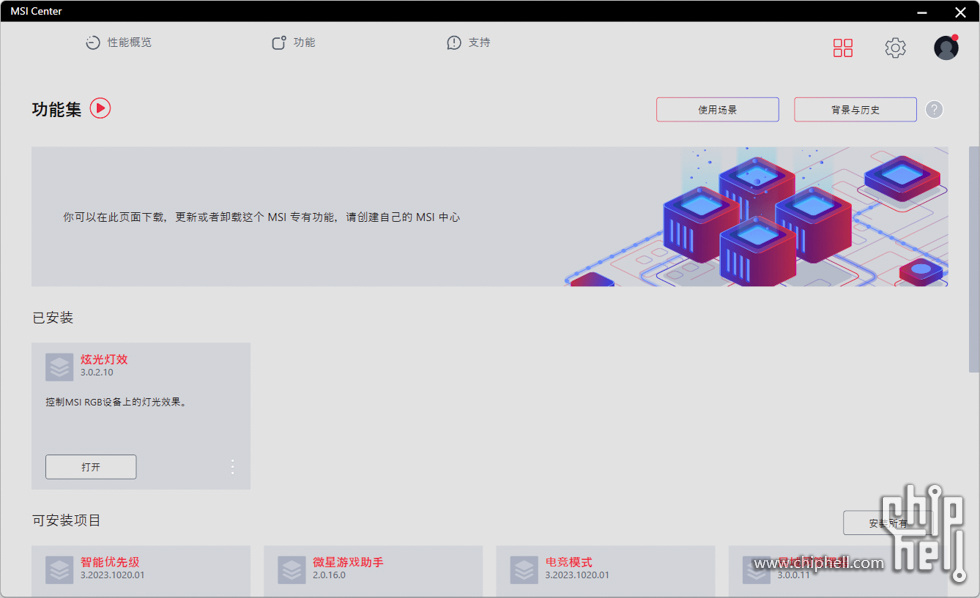

功能集，非常丰富。


设置界面。


性能测试

Cinebench R23 测试结果，CPU多核为23947 pts。


Cinebench R23 测试结果，CPU单核为2096 pts。


3DMark CPU Profile 得分。


AIDA64 内存测试。

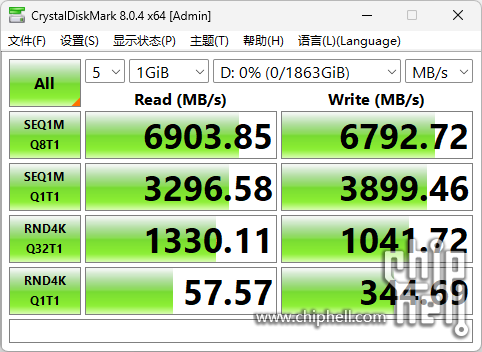

SSD性能测试。


小结

以上就是微星 MPG Z790 EDGE TI MAX WIFI 刀锋钛 开箱分享的全部内容，在做工和用料方面保持了MPG系列的高水准，延续了上一代Z790刀锋主板的优秀供电和散热，内存、M.2存储和Wi-Fi等方面提升较大，内存最高支持频率提升至DDR5-7800+ MHz (OC)，M.2 SSD插槽增加到5个，支持最新的Wi-Fi 7和蓝牙5.4，对于追求稳定和品质的玩家，是一个不错的选择。
