12/13/14代D5“ODT调整”超频也简单

psone

             最近闲心所至，研究怎样在CPU内存超频上，IMC体质达到极限时稳定，通过学习摸索找到些门路，把思路和过程放出。

ODT超频
      老玩家应该熟悉，电阻信号设置，早期BIOS不成熟所以主板给的ODT未必很准确，就像主板给CPU的默认电压，有很大空间可以调整。当频率越高时，内存控制器对内存信号要求也越高。如果ODT精准了，超内存会解决麻烦的调电压和难以摸透的不稳定性（即今天烧过，明天又不稳）。

由于内存超频存在（木桶效应）ODT的作用是把硬件平台发挥至硬件“木桶效应”水平线上，至于能达到多少就看小伙伴们的手艺了

基础学说这里就省略一万字（看之前发的几篇超内存贴子）

1.升级BIOS，D5目前是主流，BIOS越新越好

2.调整姿势：以本人硬件为例（136KF、Z790I双槽）内存要超得高必须要保持两条内存一致性体质，除了内存会有体质差异，主板上的插槽同样也有体质差异（A通B通），这时需要把开机最高频率的内存插在B通上，次之插在A通上（四槽是2和4插槽，强的插在4，次之插在2）

3.过程：每条内存都要单独完成测试，先插A0内存。8200非常难稳（CPU上限频率），这时我们拿8000频率的电压参照，考量一下8200所需要的电压参数，8000频率下CPU（SA1.35/VDDQ－1.38/VDD2－1.43)来定义一个8200最低开机的这三组电压再加0.05V（VDDQ与VDD2必须相同），我设的参数为SA1.35V、VDDQ1.35V，VDD2－1.35V，当然你也可以设（VDDQ、VDD2）1.3V，SA1.3，当你不知道8200下内存稳定的电压和参数，我的方法是开Memory Try!套用8200的内存电压和参数，然后再原电压上增加0.07V，为什么是0.07V，通过长期模索经验，相同参数下，提一格频率相差电压大约在0.07V，另一个就是能开起的保守参数下再增加0.07V是最可靠的。然后来到内存设定参数页，其实这样设置相同电压是为了减少变量来推定ODT值。


4.ODT参数设置方法：ODT有3类5种 ，分别是 WR、(NOM RD、NOM WR)、(PARK、PARK DQS)。它们设置范围在（34、40、60、80、120、240）括号里的数值为同一类，通常可设相同数值。 各品牌主板上的ODT排列方式不同，起手数值设定为A通40.（40.40）.（40.40），然后用TM5烧机来找确定值，我第一条内存开测就出现好几个错误，这时调整第一个Rtt Wr从40往上48，如果稳一点就继续，不稳则向下，找到最佳值为止，然后是Rtt Nom Rd/Rtt Nom Wr这组最好是设0，后面一组是Rtt Park/Rtt Park Dqs,
有些人是同步来测，不同步测试也行，看硬件表现情况而定，当A0内存通过TM5烧机通过后再拔下A0内存，插上B0上的另一条内存测试，直到两根都通过

5.验证ODT最优参数
单根内存过测后，插回A0和B0上机跑TM5，来验证两条的最优信号和同步的最后调整，我的A0通过TM5的ODT是40、0、0、80、120、另一条B0是40、0、0、80、240（120接近跑完时出错），但是在极限频率下信号强度最好一致，所以两条都跑在40、0、0、80、120
注：过程中不要去调整那三个电压，只记录两条最高稳定值和相交的相同最高一组。

你会发现，当下8200频率，SA、VDDQ、VDD2三者全是1.35V就能通过

经过调整ODT后，然后又神奇发现原来极难开的8266频率有机率开起来


以上测试仅仅表示ODT找到了最佳值而并非稳定，这时记下两条内存的ODT最佳值，套上后去超频，发现电压不怎么调也稳定（提高多少因平台不同而异）


一些过程

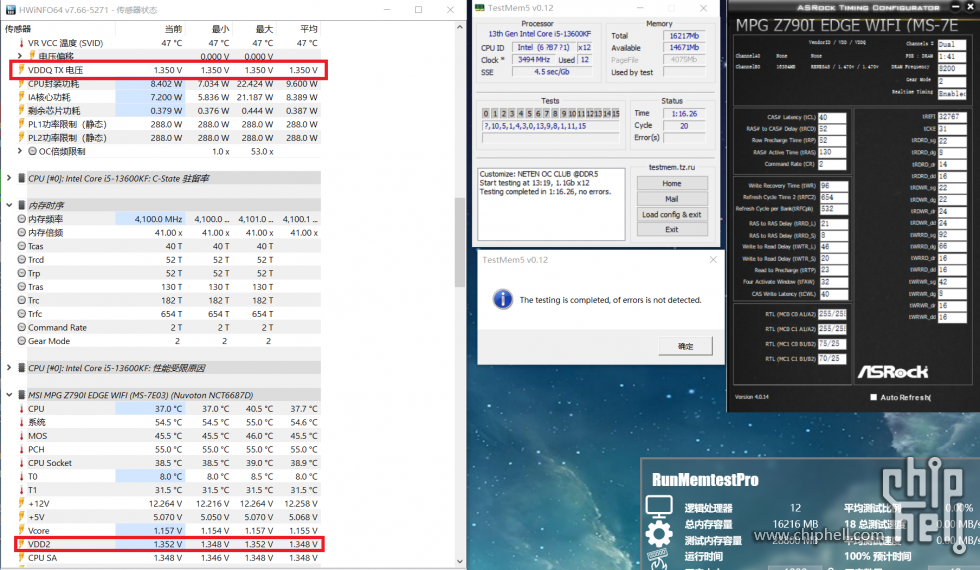

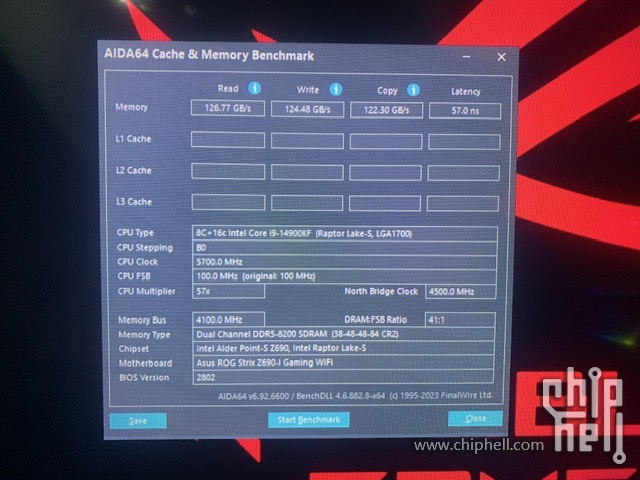

现在8200烧稳，CPU（SA1.35V、VDDQ1.44V、VDD2－1.43V）

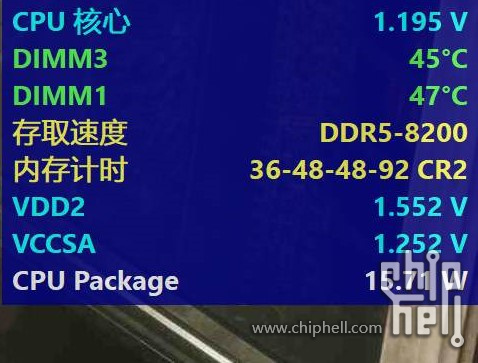

一年前烧机8200CPU（SA1.25V、VDDQ1.55V、VDD2－1.55V）电压已经降了许多



结论，非常极限下的频率不建议使用，降（200－400）频率给点空间IMC也许会更好。
对于不是极限下又想舒服不调整电压，ODT是挺好的，极限下开机会比较容易。
101.25外频


全AUTO三个难缠电压终于可以自动了，整个电压页面看着都舒服


8100ODT


专门验证ODT烧机

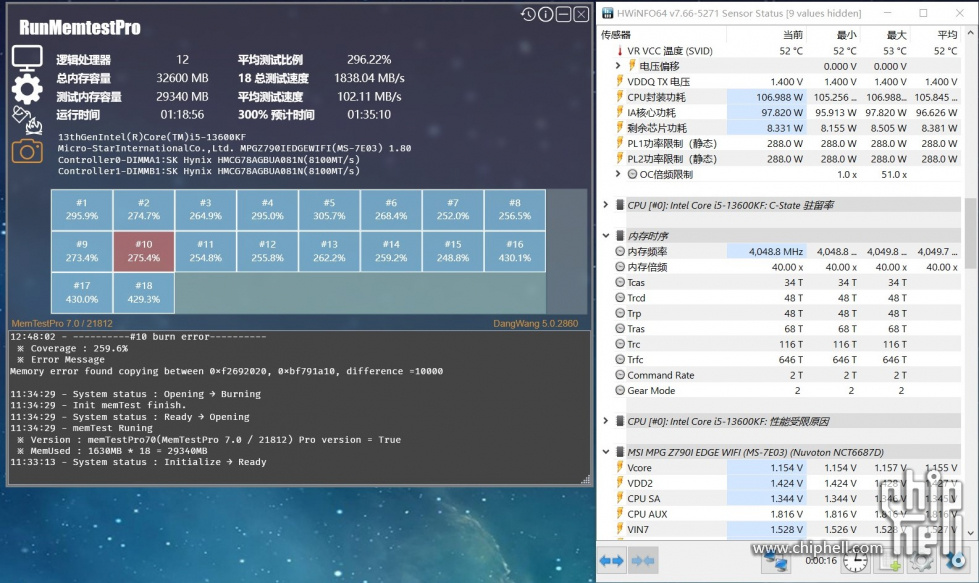

我知道自己的这块U在8000以上频率烧机全自动电压是烧不过去的，专门验证一下，没加参数，烧到259%


套上ODT烧机马上通过


这颗U就只能这种程度了。


虽然花的时间有点多呐~但是吗~有提升。
以上仅代表个人观点。

nbafatherlolsky

完全是个砍掉了腿的暗影板子

ghgfhghj

用处不大，顶着最高一档用就是有概率重启后跑不稳的，
应该是电压波动的问题，因为d5需要摸甜点电压，但实际上cpu的电压并不是稳定而是波动的，
解决办法就是直接降一档使用，这种时候无论怎么重启，清空cmos，插拔内存都不会有重启不稳定现象
比如我8200c34跑完一小时vt3+mt2000%，第二天未动任何参数情况且室温更低的情况下，vt3第一轮报错
mt建议跑1000%以上，个人用2000%+，否则有很多时候都会因为运气过测

psone

ghgfhghj 发表于 2023-11-30 03:34
用处不大，顶着最高一档用就是有概率重启后跑不稳的，实际上是电压波动的问题，因为d5需要摸甜点电压，但实 ...

用处吗~看个人需求，反证我是用到的安全线上，然后三个难搞电压自动完事，心情一片轻松自如

烦着呢

MT速率已经严重不对了 哪怕你是关了小核的

ghgfhghj

烦着呢 发表于 2023-11-30 22:09
MT速率已经严重不对了 哪怕你是关了小核的

看了下应该是lz没有管理员运行

xuting77

101这种档次的外频有没有clockgen根本不重要

psone

xuting77 发表于 2023-11-30 08:23
101这种档次的外频有没有clockgen根本不重要

那也是，没有超过103都是安全

BADASSBOT

我在AM4时代搞过这个ODT OC，当时是4条c-die要跑3600，刚开始不会ODT，怎么跑TM5都会报错，后来动ODT后终于稳了，用了好几年到最终卖掉都非常稳

sekiroooo

这三类五组的RTT数据还是 很难摸索吧。坛主你是真的强。 RTT park and RTT park dqs 这组数据调节起来是不是更费劲些

sekiroooo

像 大部分人只调 5大电压，以为就能把内存OC玩明白，很多人忘了终端阻值的适配也是极其重要的，甚至比调压效果更好，更容易达到 内存脉冲信号的稳定

kingw12

太长不看.
但是还是要顶一下楼主

xiehua1987

太长不看

默频用完全足够了

psone

BADASSBOT 发表于 2023-11-30 15:38
我在AM4时代搞过这个ODT OC，当时是4条c-die要跑3600，刚开始不会ODT，怎么跑TM5都会报错，后来动ODT后终于 ...

确实是这样，原本我想拿AMD之前ODT来说，想想还是按目前这代吧

psone

sekiroooo 发表于 2023-11-30 15:46
这三类五组的RTT数据还是 很难摸索吧。坛主你是真的强。 RTT park and RTT park dqs 这组数据调节起来是不 ...

不算费劲，还是有些方法，比如WR最佳值在34、40、48，Nom这组两个0，Park这两个会费点时间，同步有5个组合，不同步有25组，比起摸那几个电压好很多

KrisEvans

太长了也没啥看的必要了
不过调整ODT减电压这个看法能确保正常稳定使用还是得观察下
你烧鸡过了直接趁热重启再烧一遍，过了的话，就直接锁No Training，这样的话会减少不稳定的概率

星辰柯博文

动ODT实现更高频率当然是一种高阶玩法。
不过到了动ODT的程度，频率相比十分极限，能不能稳定运行蜘蛛侠、美国末日、铁甲威龙暴戾都市这些主机移植游戏，是个问题。

ghgfhghj

KrisEvans 发表于 2023-12-5 19:53
太长了也没啥看的必要了
不过调整ODT减电压这个看法能确保正常稳定使用还是得观察下
你烧鸡过了直接趁热重 ...

d5重启不稳定我感觉就是测试不够严格，因为运气好过测了，我现在都是用vt3一小时，然后karhu连跑最少8小时以上不报错（个人用16小时）

lb58960552

我14900k 24gx2 在b站看了一篇帖子，调了odt，8200稳如老狗，但是重启依旧不稳。感觉初期的d5跟cpu的imc配合的非常不好，频率抓取非常不稳定，只能等厂家后续优化了。

theNoroo

我看微星新版bios把lucky mode从之前123分级变成12345了，有啥说法吗

ghgfhghj

lb58960552 发表于 2023-12-6 15:55
我14900k 24gx2 在b站看了一篇帖子，调了odt，8200稳如老狗，但是重启依旧不稳。感觉初期的d5跟cpu的imc配 ...

试试karhu跑满24小时，其实就是测的不够严格不够久就会重启报错

crazymelo1005

考古路过学习一下ODT大法

psone

crazymelo1005 发表于 2024-2-7 19:34
考古路过学习一下ODT大法

ODT大法可能被后面新BIOS整合在里面

crazymelo1005

psone 发表于 2024-2-8 16:01
ODT大法可能被后面新BIOS整合在里面

UX也会这样吗

psone

crazymelo1005 发表于 2024-2-8 18:47
UX也会这样吗

UX好像没有AI training,ODT也许有用

crazymelo1005

psone 发表于 2024-2-9 13:58
UX好像没有AI training,ODT也许有用

手持UX坐等MPOWER
