自建房网络装修，单个交换机or多个交换机？

yangjia

准备建房，预先规划好网络布局
大概是两个方案（下面有拓扑图）
方案①：集中布线，24口交换机连接全屋所有网口，；
方案②：分散布线：2楼为主交换机，3/4楼各一个交换机，连接对应楼层的网口；
(线管内会拉2根网线+1-2根光纤)


疑问
1.如果选择方案②，现在的交换机会不会有网络环路的问题？
2.两台交换机连接，是不是要连Uplink口比较好？
3.对比方案①和方案②，哪种比较好？有什么优缺点？

kingpino

一层一个POE交换机，接ap，单独连总机房。不要菊花链。。
剩下需要网络的房间留一根有线直连总机房

aikgogo

推荐方案二

into

疑问
1.如果选择方案②，现在的交换机会不会有网络环路的问题？
答：不会

2.两台交换机连接，是不是要连Uplink口比较好？
答：看交换机厂家吧，按厂家设定最好吧

3.对比方案①和方案②，哪种比较好？有什么优缺点？
答：
先投个票，我会投方案1 集中点位控制。

原因如下：

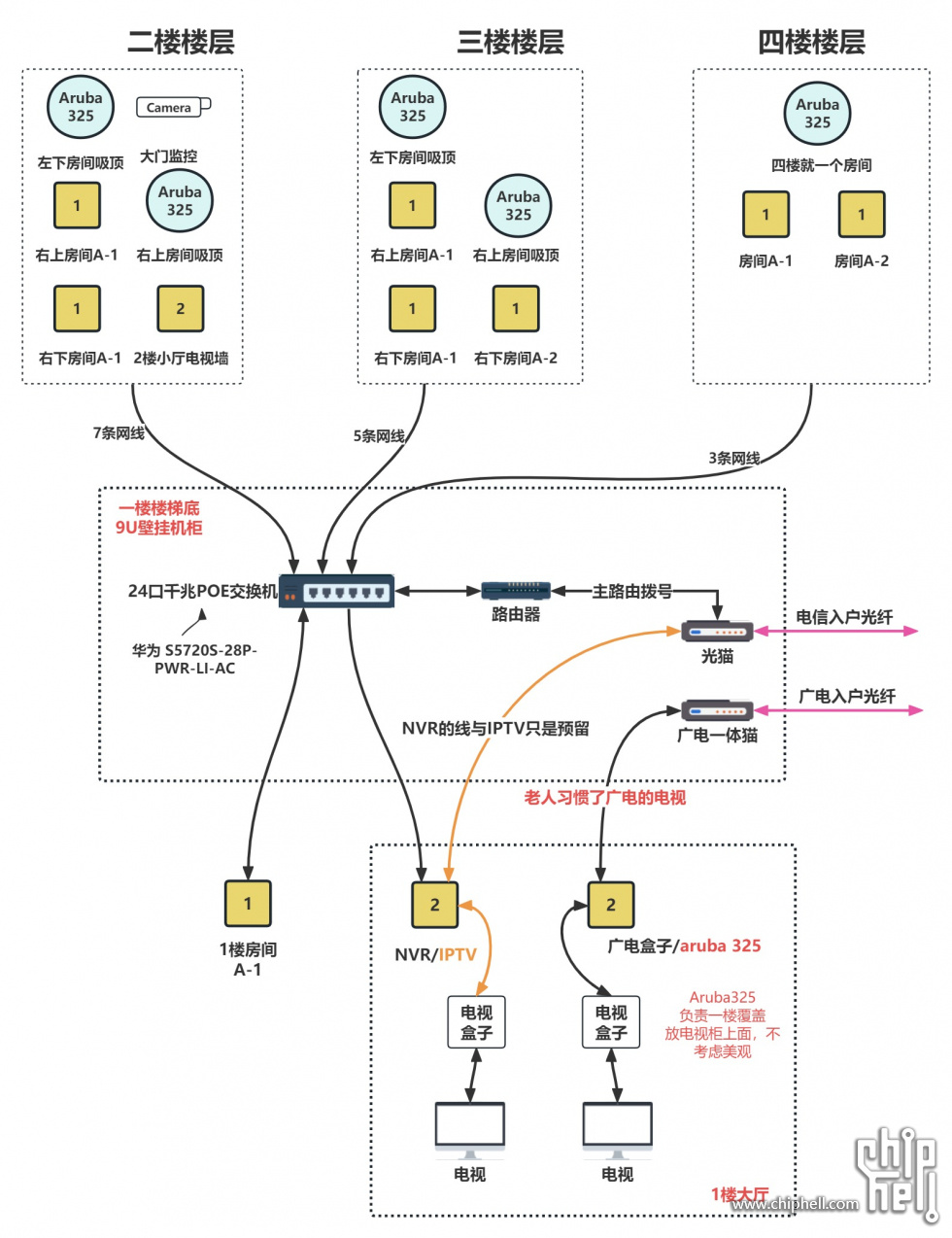

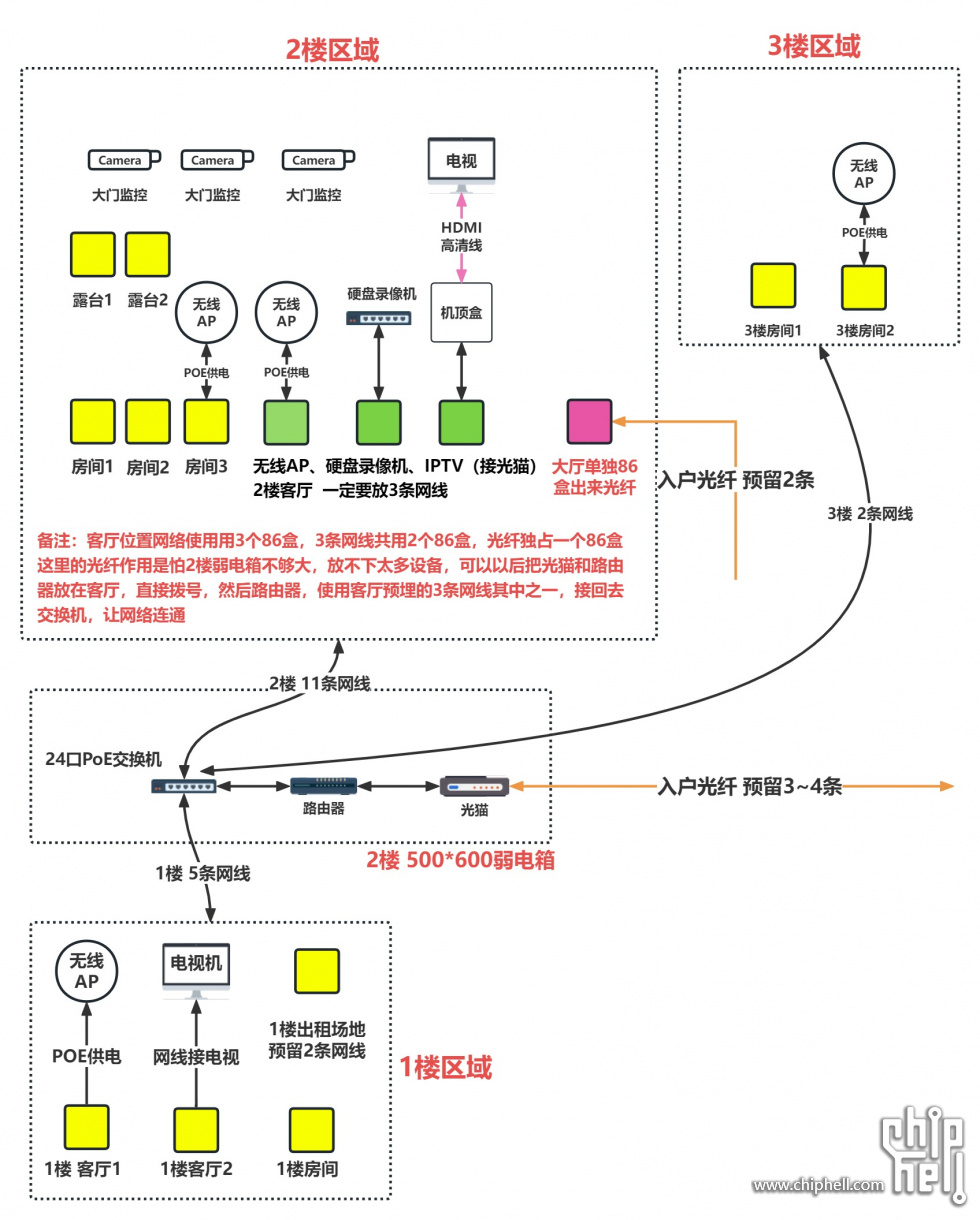

请参考我前段时间给朋友和邻居自建房思路，如果不是很多层，5层以下包含5层，建议还是先在建房的时候做好预埋管，具体怎么操作，可以咨询电工。

优点：每个点位可以享受满速的全千兆网络、而且我上面方案就是一个s5720s-28p-pwr就完事，二手550元左右搞好了。当然分层的方案，可以搞那个上行是2.5G，其它接口是千兆的交换机也行，毕竟不是每个端口时常占满千兆的，或者全2.5G口的交换机吧，成本会上升一些。

缺点：网线会用多点，电工施工难度大点、电工工价可能会提高、弱电箱可能要搞特别大500*600，或者要上机柜，毕竟你这么多网线与光纤汇聚一起、换线难度大，除非你有预留中转的弱电箱来增大换线机率。


再谈下方案 2

分层的话也不是不行，最好也是预埋管，总弱电箱/机柜，分一条网线与一条光纤（可以多备2条网线和2条光纤，毕竟怕过层有断线，以后换线难度大），到各个楼层，然后各个楼层做一个弱电箱来汇总每层的网线/光纤这样也合适。

优点：网线用少点、换线机率大，毕竟是分层

缺点：整体成本可能会上升一些，毕竟你要买那么多弱电箱和交换机，不过整体升起来，也不会差很多的


总结：在你未建之前，必须设计好弱电箱/机柜的位置，位置定下来了，然后就是设计预埋的管道怎么走了，这样才是重点，不然，等你要穿线，电工会以各种理由来刁难你然后暗示加收你钱之类，最后会因为种种原因，达不到你效果，所以管道与点位设计才是重点。还有就是建房子基本上花钱最多的地方都是看不到的，例如地基、楼板浇筑等等，弱电预埋也是，要花心思与钱去做好前期设计和预埋工作


关于网线的推荐：

超5类或者6类非屏蔽，就行了，不提什么屏蔽线了至于为什么，这个话题讲烂了。

品牌推荐：亨通光电 、一舟、通鼎、思柏、富通、宏安、大唐电信、普天，这些都是三大运营商招标的厂家，甚至有一两家是某些行业标准的起草方来的，例如亨通，思柏这些，价格上 6类非屏蔽某宝上的0.57线径的520一箱可以包邮了，当然海鲜市场可以450~480左右可以搞到，看卖家给不给你包邮，看运气吧。土豪请直接买康普、泛达！

至于模块我会买拆机的泛达模块 5.5元一个，加上泛达新的面板4~5元，整体就是10元左右一个面板模块，便宜好用（当然，我是比较抠门的）
具体图片，可以找我之前发的帖子里面有

满田桑

我现在用的是单交换，4层汇总到弱电房，感觉不太好，如果再装修的话，我可能会选择每层一个弱电箱做分流

hoper2003

管理上来说  一个中枢的稳定性更好

porsche4me

公司的话肯定是设备越少越好， 人力物业都是钱。

自家的话， 我倾向一层一个交换机， 你是不可能3层楼同时大量文件一起传输的。后期升级也方便， 同时8口的交换机会便宜很多。 每层一个交换机的话，网线的钱也能省下不少。布线的压力也小。

网线最好买好点的， 最低6类起，光线的话稍贵。

RushZealot

我觉得还是一个大交换机比较好，问题也好排查，小交换机可以后期用来做补充。

sinopart

每层一个交换机是最合理的，但是考虑到家用流量不大，建议去除主副交换机的概念，1/2由交换机A负责，3/4由另一个交换机B负责，两个交换机上级直通路由。这样两个16口POE交换机就能负责全部网络需求。另外在有吸顶AP的客厅没必要给网口面板也整成AP式的，那样会导致漫游切换变多，加重AC负担和影响漫游体验。

highchh

我现在就是多层两个交换机，但是我觉得单个交换机更好管理。

bxhaai

我选方案1，24口交换机直接全部插上，后期维护简单方便

有条件的可以一个楼层一个颜色的网线，或者后面再打标签

cyberms

两个大差不差。但是要考虑一个事情：成本。

86面板AP全部砍掉，没有任何意义。纯粹浪费电，只需要LAN口

POE交换机需要POE+ 30W起步，否则带不动吸顶AP，30W最多带动AX5400，BE6500的AP。

需要更高级的就需要POE++90W。

去掉86面板AP之后，你这个方案其实最好的就是下面这种

一个主路由（比如TP R6812TP-AC  8口万兆光，各口之前交换都能跑满双向10Gbps）接一个POE++交换机接吸顶AP，4层每层最多2个足够，也就是8口 POE++ 2.5Gbps交换机价格也不贵。

主路由再接2个普通的8口2.5Gbps交换机或者1个16口2.5Gbps的，带10Gbps上联的即可。

本方案前提是你家内网只需要2.5Gbps的，如果你要万兆的那价格就要涨好几倍了。不过正常2.5Gbps足够。

lmbh

按方案1埋好线，随时可以转变成方案2，但按方案2埋线，是没办法变成方案1了。

glamor

交换机越多出问题可能性越大，而且很多时候不容易排查。

summerbee

考虑布线啥的，建议一层一个交换机。交换机之间除了放网线，也可以AOC/DAC线，可以连接交换机可能有的光口，

voandrew

一层一个交换机

伦风凝星

一层一个交换机，都有一根网线到总中枢。跨楼层尽量不要菊花链。

alvin051414

这年头AP功耗水涨船高，考虑到PoE交换机散热和噪音上的平衡，必然是集中到单一独立的弱电间做星型拓扑省心的。级联你到时候配个iptv的单线复用也更折腾…顺便自建房怕是没那么多承重墙，AP数量可能偏多了…

llb530

方案1 要考虑网线长度，不超过就可以，比如要实现10G 就不能超过XX米，2.5G不超过XX米。
方案2 也不错，但是每一层的交换机都要直接拉线到一楼主交换机，千万别串连。如果有上POE设备，建议每一层或每二层一台交换机，因为POE供电，网线长了会损耗。

兽人9527

以前听说数据电缆不要跨楼层垂直布线，不知道现在的数据电缆还有没有这种要求

cmh

我就是来看豪宅的

zhao137314

不差钱就1，差钱就2

寂寞沙洲

建议用方案一、中间楼层 找个位置布置集中网线综合点。用24口的交换机和预埋光纤进线到这个点位

xcdry

正常能选的前提下肯定是1。2是没办法或者特殊情况下才选的

kkfnaidon

一般都是推荐星型，就是方案1；优化一下方案2，把4楼网线直接接2楼总机交换，也是不错的

卧龙凤雏

你也可以按功能分
给你提出一个方案3吧
1、监控单独一个X口poe交换机，千兆甚至百兆即可
2、ap及ap面板单独一个poe交换机，千兆即可
3、主交换机4光8电，光口给客厅及书房这样的重点位置预留，其他电口给各个小间预留网口
4、客厅及书房有需要的话还要加终端交换机，这个看自己需求了

总结：单管单线，客书要穿电+双光；所有弱电线路汇聚到一点管理。优点就是价格便宜，后期好维护。ps：网线买纯铜超5即可，任何超过超5网线的需求都可以上光来解决。

into

寂寞沙洲 发表于 2023-12-7 13:37
建议用方案一、中间楼层 找个位置布置集中网线综合点。用24口的交换机和预埋光纤进线到这个点位 ...

跟我之前这个最初设计类似

cjmedia

感觉除了2层，其他几层需要网口数量并不多，每层布置个交换机有些浪费。另外即使每层布置交换机也不要采用这种串联型式，要每台交换机单独连接到主交换机。

smallfount

看你端口数呗。。。
我个人会比较倾向于集中，因为家里做2个出口的不多。。所以其实最终还是会有一个完全核心点。

但是。。如果想分散。。我会考虑IRF堆叠。。用2个10G口把2台一个系列的机器弄成一个。。管起来舒服

ONEChoy

into 发表于 2023-12-7 10:48
疑问
1.如果选择方案②，现在的交换机会不会有网络环路的问题？
答：不会

捕李姐 新装修用拆机模块？这是什么新奇刺激的玩法。。。
