配置豪华、用料扎实，恩杰NZXT C1200 GOLD电源拆解评测

kavana0215

一、写在前面

前段时间升级了电脑配置，英特尔i7-14700kf+索泰RTX 4070+恩杰Z790主板这套硬件性能足够满足我的日常办公、 游戏需求，可850W电源让我心里有点拧巴，虽然够用但总感觉电源余量略有不足，更别提后期升级配置的计划。纠结一段时间后，为了图个安心和省心，干脆一步到位入手了恩杰1200W电源——NZXT C1200 GOLD，额定功率1200W，支持80 PLUS金牌认证、ATX 3.0规格、10年质保。

二、选购原因

现在这套配置用850W电源刚刚好，i7-14700kf超冒烟也没问题，可40系Super显卡的发布让我有了升级RTX 4080 Super的打算，那时候850W的电源就差点意思了，现在刚好趁着年底数码节的活动，先把电源搞定。之所以选恩杰 C1200 GOLD，原因有三。
（1）品质保证+10年质保
在DIY电脑硬件领域，NZXT恩杰品牌的机电散产品好评如潮，产品质量、品控是公认的优秀，售后也很靠谱。
C1200 GOLD采用100%日本105℃耐高温电容，可以确保稳定、可靠的功率传输，确保安全的前提下延长使用寿命。同时，这款电源享受10年质保，当CPU、显卡、主板、内存、硬盘全部升级几轮之后你会发现，恩杰C1200 GOLD还能稳定输出。

（2）ATX 3.0规格
为了满足PCI-E 5.0显卡的供电需求，ATX 3.0电源的推广速度被迅速带动了起来，就现在的市场行情和应用场景，TX 3.0电源势必会成为未来几年主流平台的最优选择。
恩杰 C1200 GOLD就是一款ATX 3.0规格电源，支持PCI-E 5.0协议，有12VHPWR供电接口。

（3）80 PLUS金牌认证
80 PLUS认证是一个衡量电源转化效率和功率因数的指标，从白牌到钛金，认证等级越高，说明电源越省电。虽说认证等级高的电源品质不一定就一定更好，但80PLUS认证能一定程度上反应电源的品质好坏，认证等级越高的电源一般能反应出更好的用料、架构等。

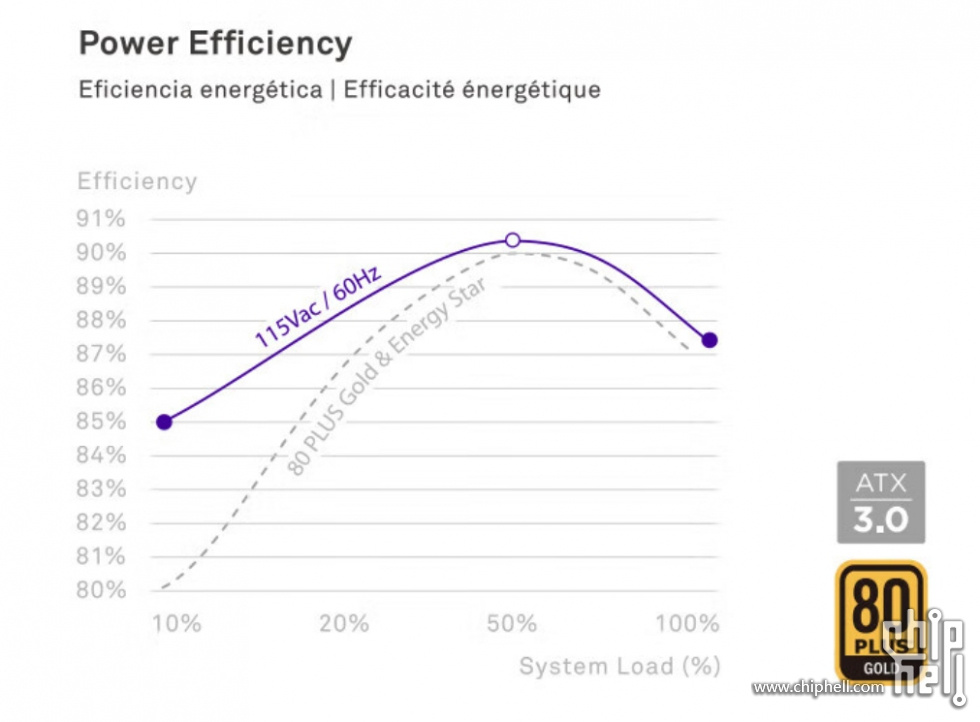

恩杰 C1200 GOLD的转化效率＞90%，达到80 PLUS金牌认证指标。

三、包装与配件介绍

关于恩杰 C1200 GOLD的分享就从简单的开箱开始吧。
经典的“恩杰风”白紫撞色设计的包装盒，简约、明了，辨识度很高，品牌、型号、卖点等主要信息一目了然。

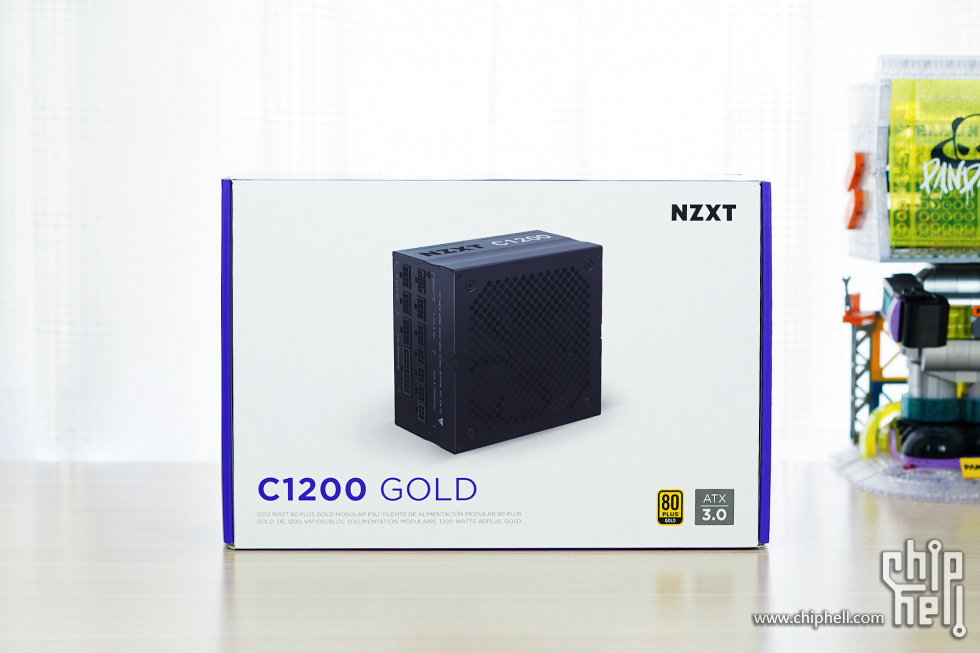

▲ 正面

▲ 侧面

▲ 背面

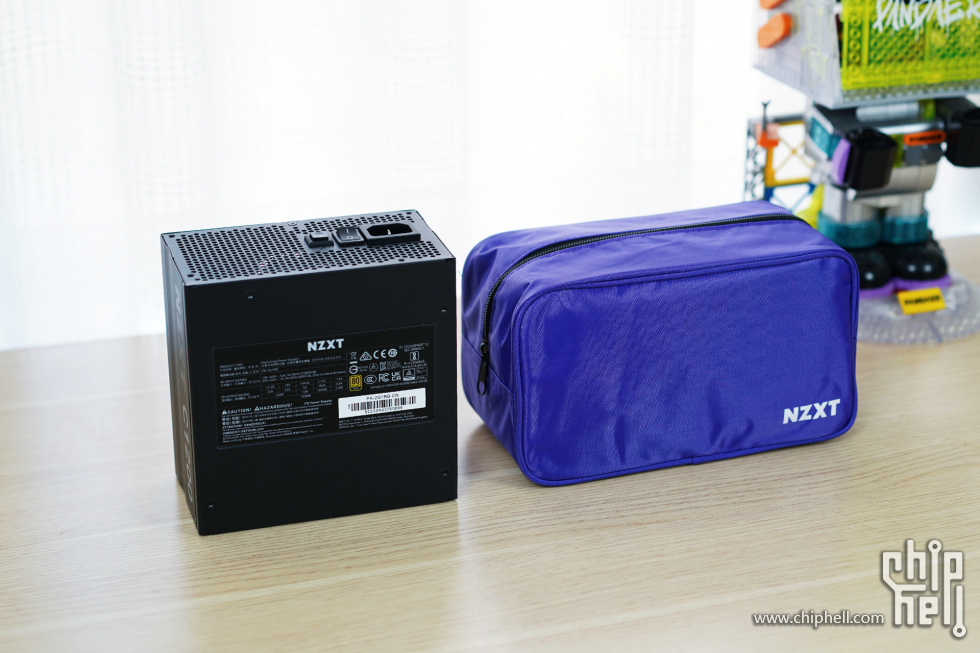

盒子内是电源和一个紫色的线材收纳包。

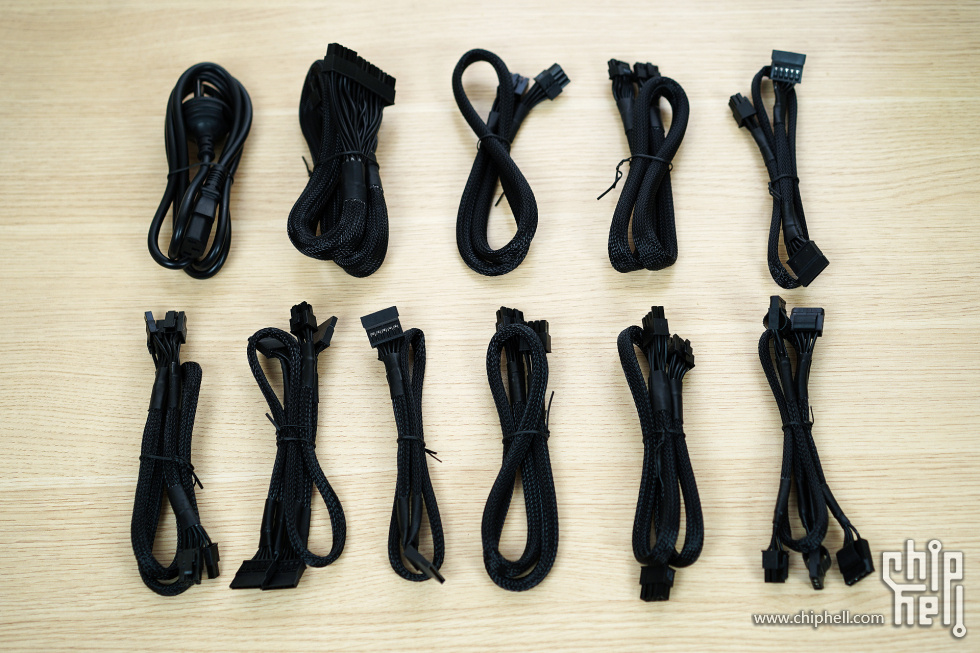

恩杰 C1200 GOLD共配有11条线材：24 Pin主板线、4+4 Pin CPU线x2、8 Pin PCIe线x2、16 Pin 12VHPWR显卡线、SATA线x3、电源线，可以满足大多数人的装机需求。

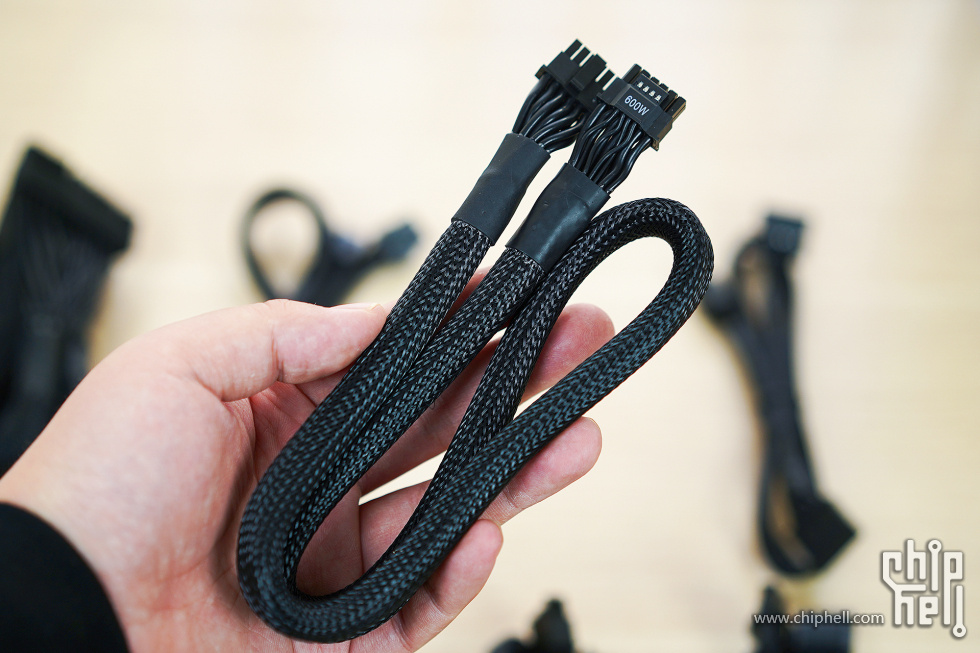

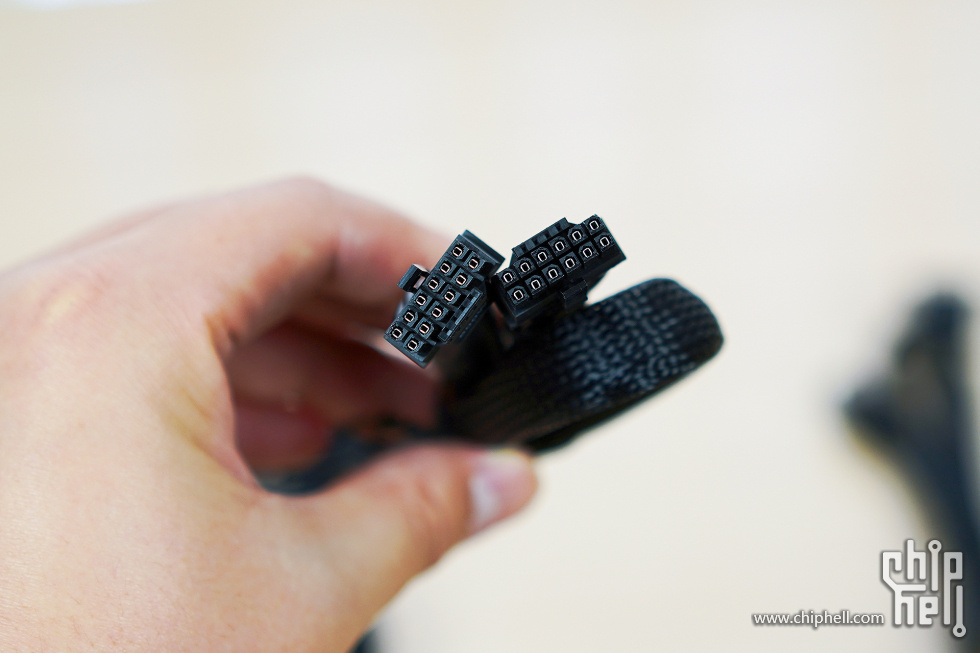

12+4 Pin显卡供电线，12VHPWR显卡供电接口被很多人默认为ATX 3.0电源的标志。

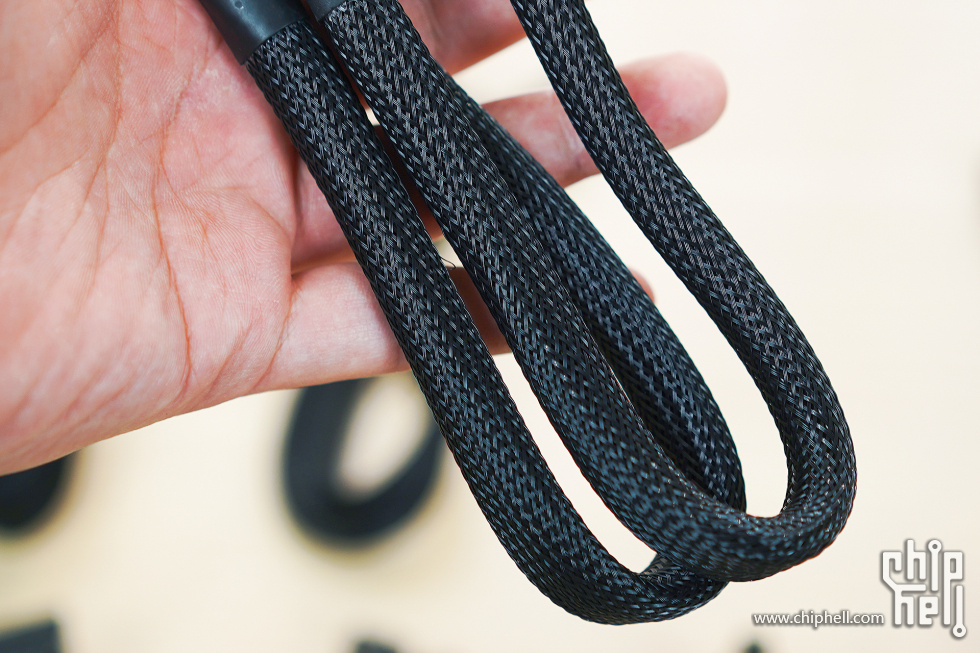

我对这款电源唯一的吐槽：线材。没错，C1200 GOLD竟然还在用这种又粗又硬的电源线，装机、理线让我头疼不已。这里@一下恩杰品牌方，是时候与时俱进啦，快马加鞭换成又软又好看的压纹线吧！

四、外观与细节赏析

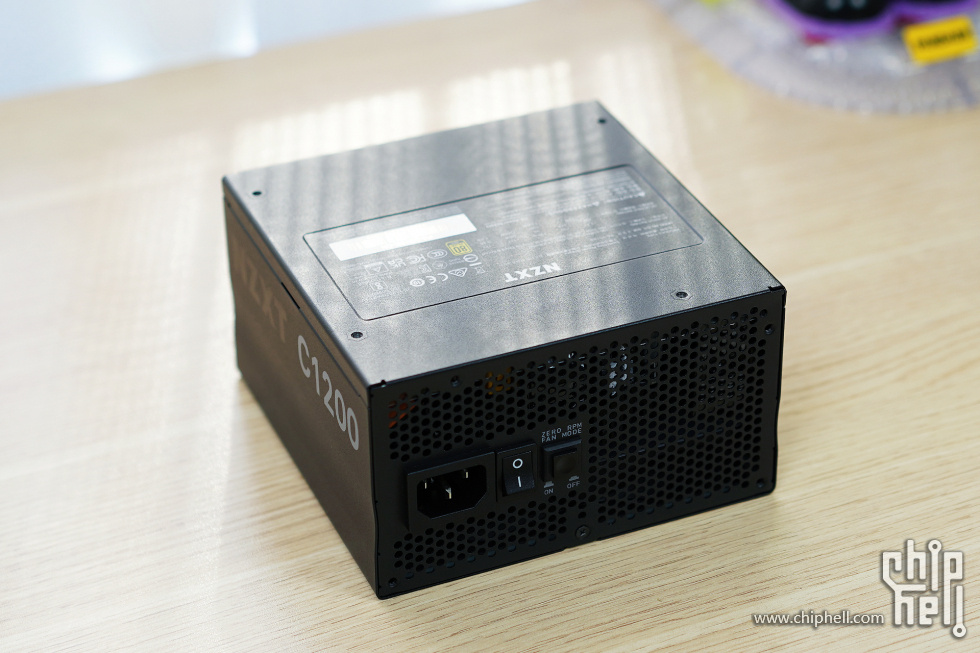

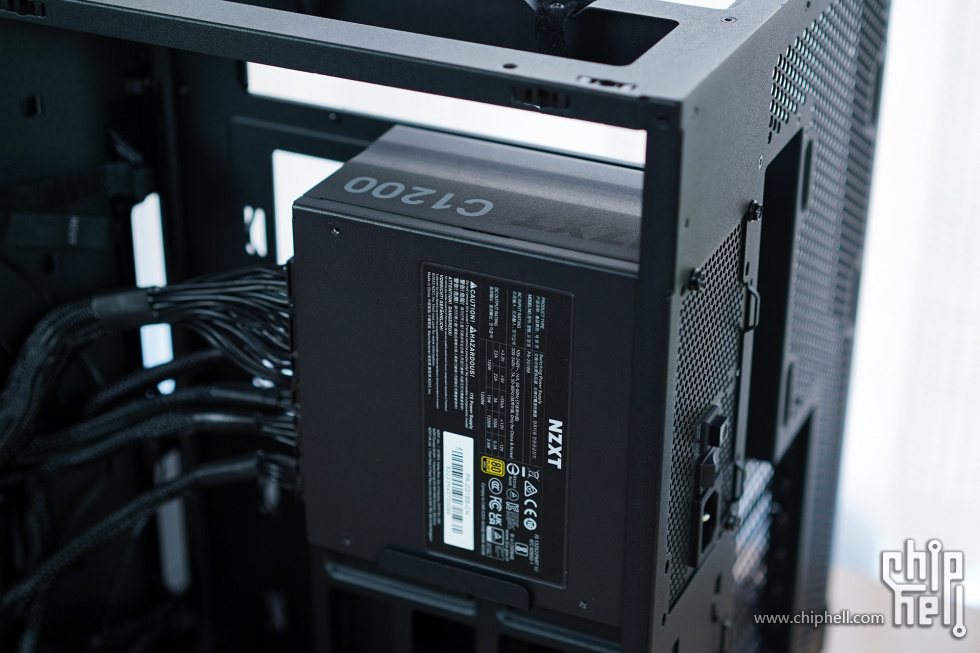

电源的金属外壳，外型干练、沉稳，质感很足，侧面标注了“NZXT C1200”字样。
电源尺寸（长宽高）150*150*86 mm，体型不算大，可以塞进大多数机箱。这外观、这尺寸让我想起多年前用过的第一款恩杰电源C650，尺寸和C1200 GOLD一摸一样。

底部的135mm大尺寸7扇叶风扇，支持ZERO RPM零风扇智能启停功能，开启后，电源会在低负载状态下停转风扇，这时的运行噪音达到最低值。

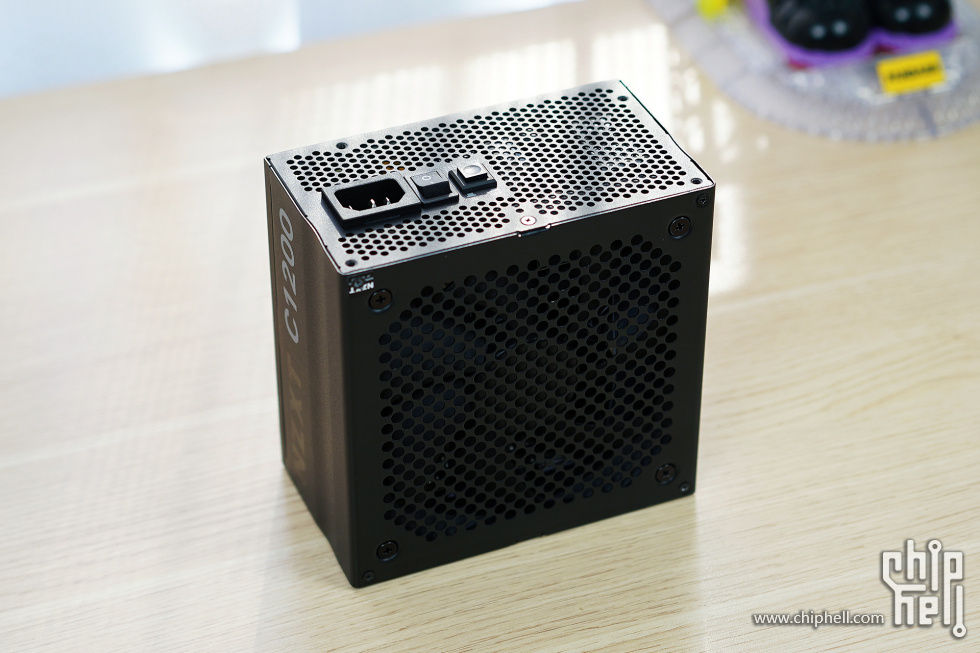

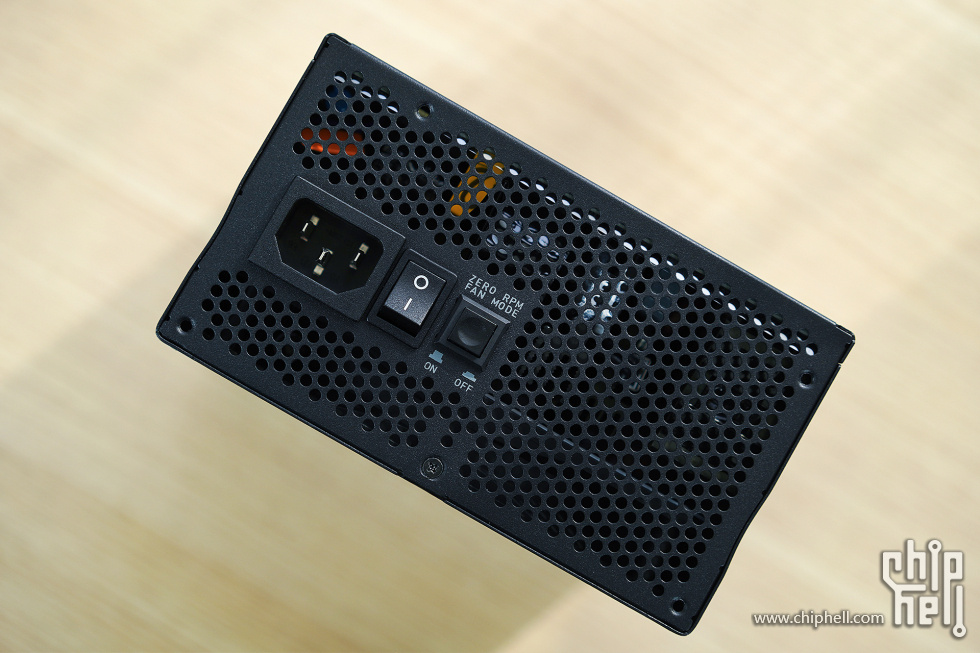

背面设有独立的电源开关和一枚“零噪音”按钮（ZERO RPM风扇智能启停开关键）。

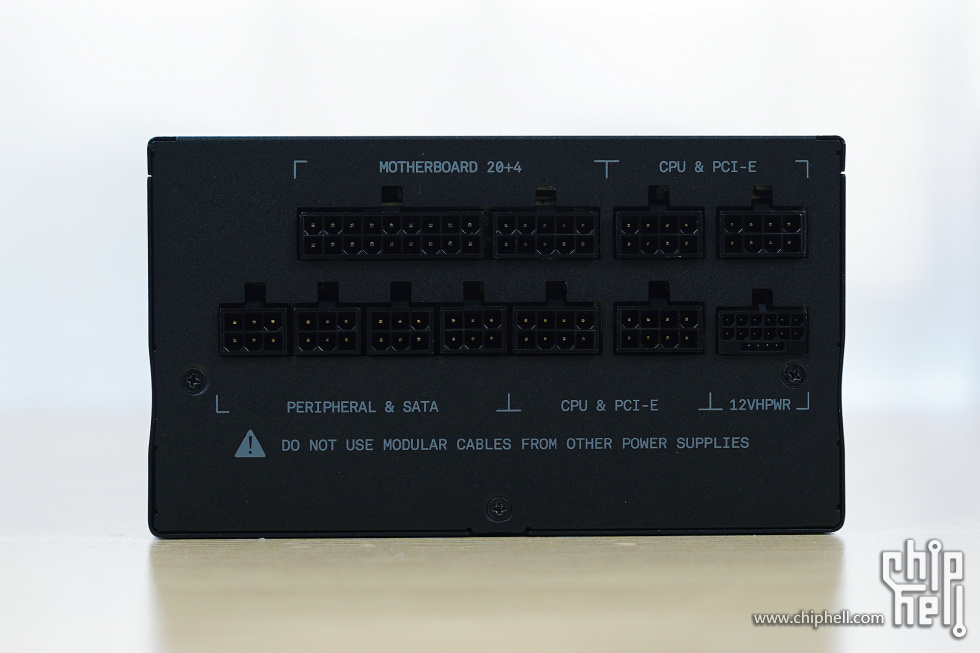

NZXT C1200 GOLD电源采用全模组接口设计，有：
4组8pin接口（CPU＆PCI-E），为CPU和显卡的供电；
4组6pin接口（PERIPHERAL＆SATA），给SATA硬盘和外接设备供电；
1组12VHPWR显卡供电接口以及1组24pin ATX主板供电接口。
其中，12VHPWR显卡供电接口可以提供600W输出功率，而且是持续、稳定输出，用一根线就能给显卡供电，这也是我喜欢这个接口的重要原因。

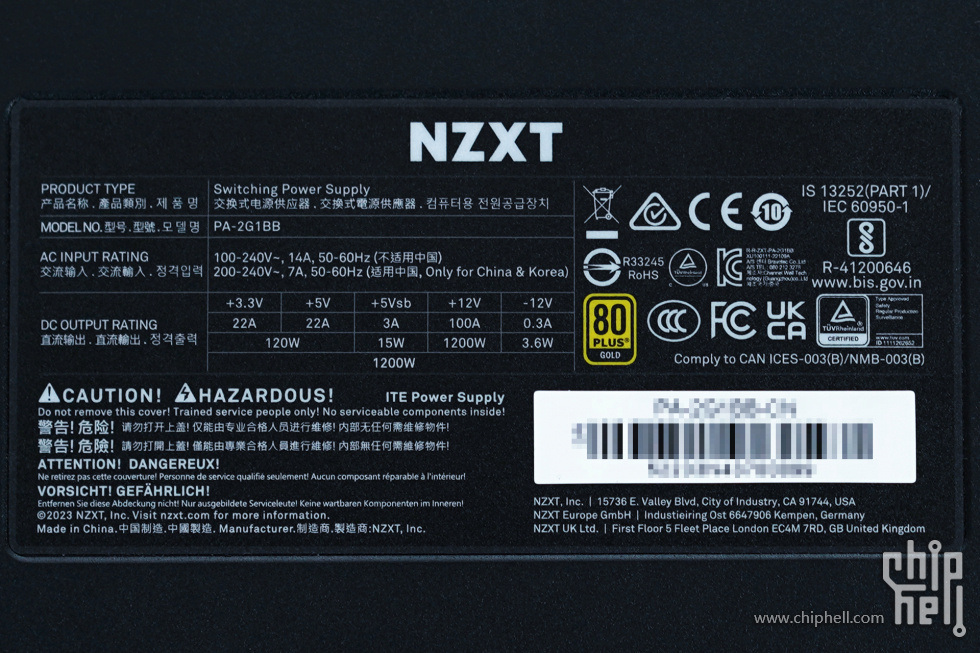

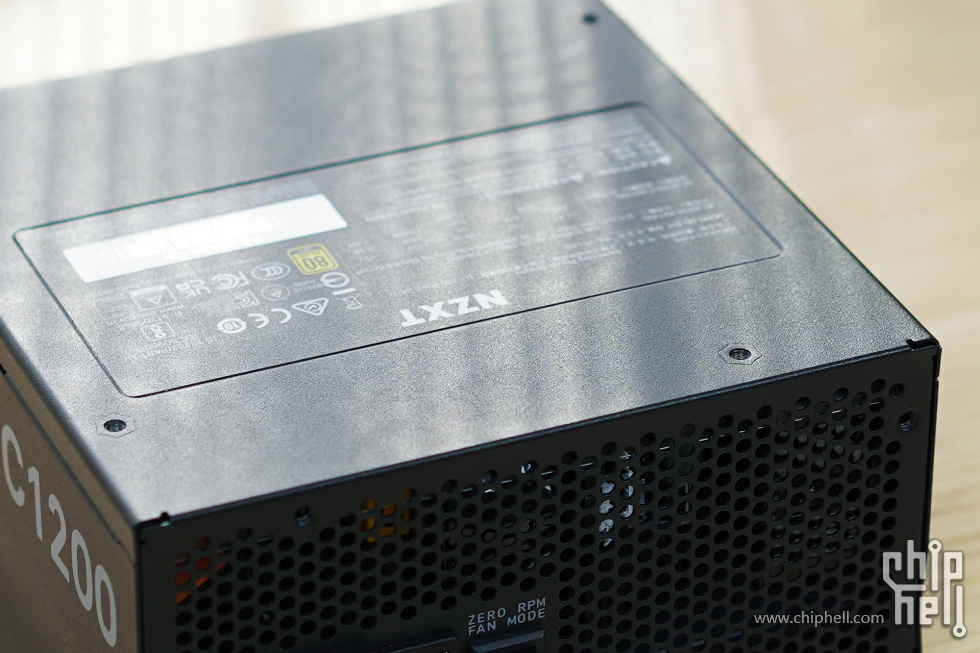

电源背部的铭牌，额定功率1200W，单路+12V、100A 直流输出，支持100-240V交流输入。

五、拆解与内部解读

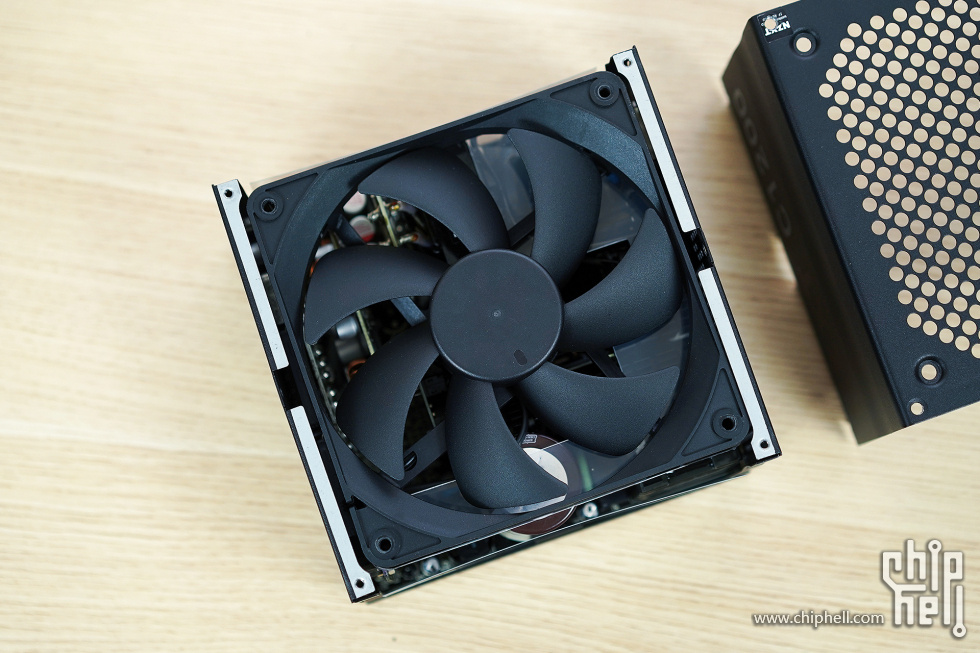

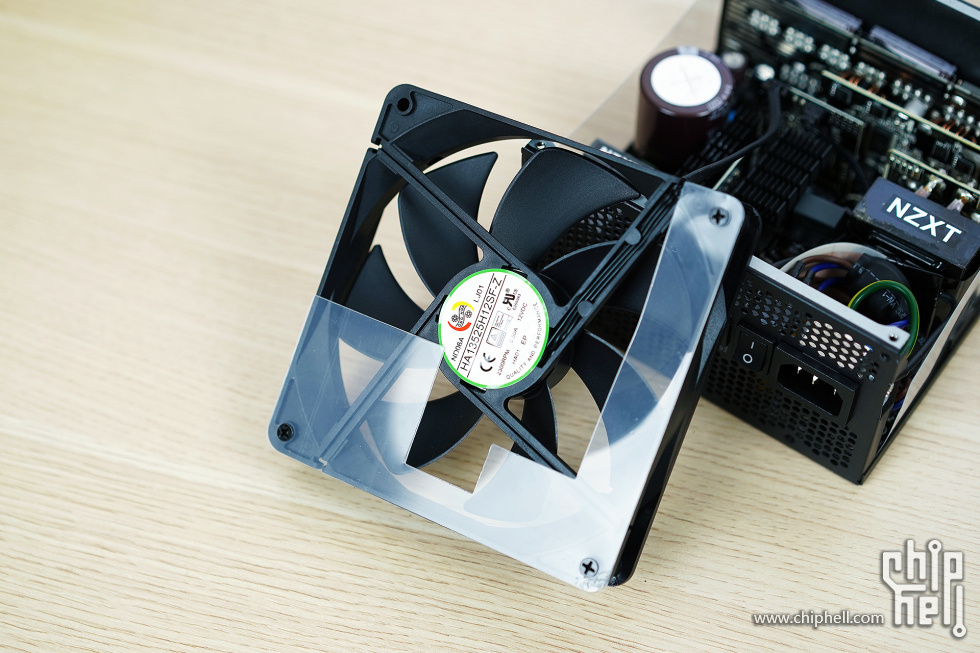

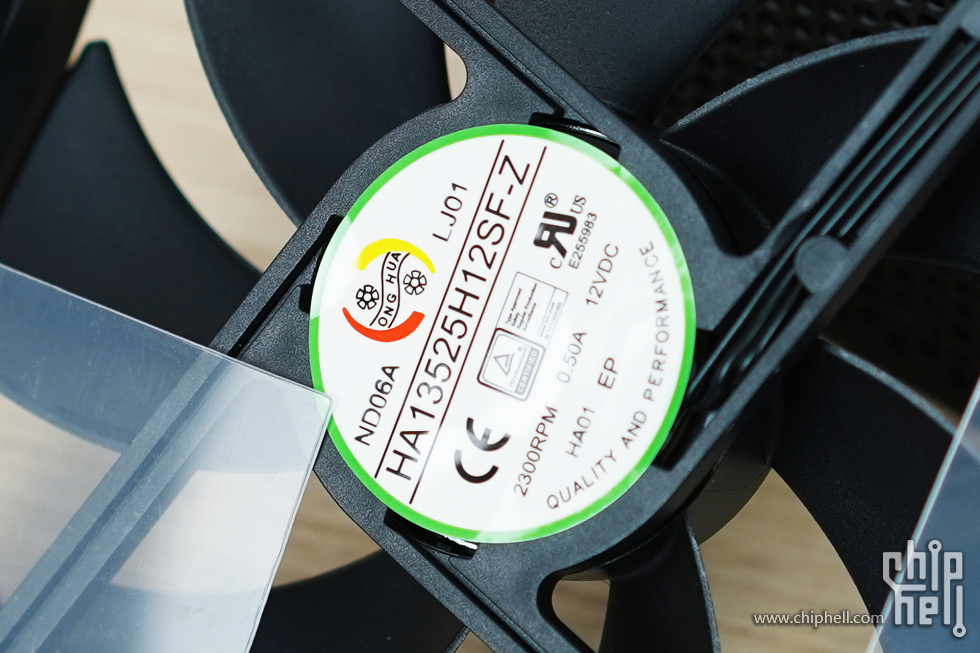

拆开外壳首先映入眼帘的是135mm FDB液态动压轴承风扇，品牌是ONG HUA鸿华，型号为HA13525H12SF-Z，规格为12VDC、0.50A，最高转速2300 RPM。



看到这里有没有人会疑问“在风扇上装塑料片会不会影响散热效果？”。
如果多拆几个电源你就会发现，其实大多数电源风扇都安装了这样一块塑料片，它是为了优化电源内部散热而设计的，作用是成为散热风扇的导流板，提升电源内部的散热气流的速度。

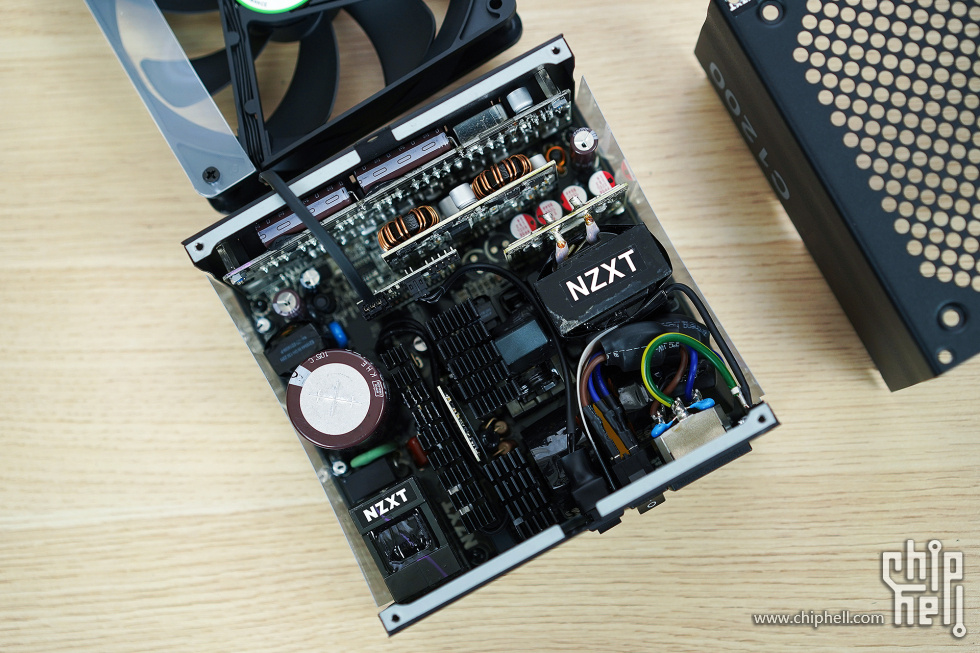

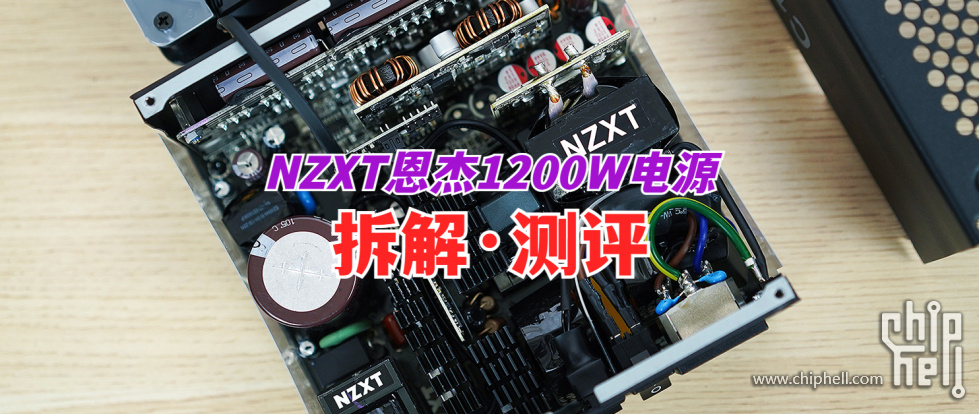

来到电源内部，侨威代工，主动式PFC+半桥LLC谐振+同步整流+DC - DC架构设计。
第一级EMI滤波直接焊接在AC输入插座上，有1个X电容和1对Y电容；
第二级EMI滤波在电源的PCB板子上，有2个电感、1个X电容与1对Y电容；
保护器件上有MOV压敏电阻和NTC热敏电阻，其中MOV与保险管在二级EMI电路的最前端；
电源的NTC在主电容旁边，配有独立的继电器，PFC电路则配有2个PFC开关管和1个PFC二极管，基本算是高端电源的主流方案。

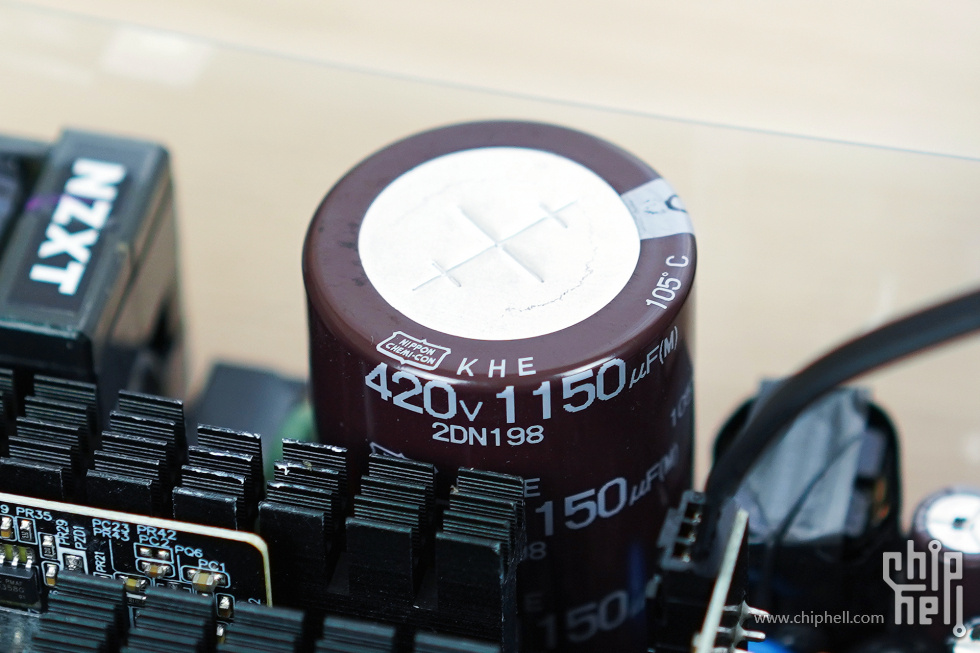

采用全日系电容，主电容是日本化工KHE系列超高密度大容量电解电容，420V、1150μF，单颗大容量主电容也是高端电源的标配。

同步整流输出，使用了4颗大容量固态电容，152表示容量1500μF，16表示耐压16V。旁边有2颗空焊，应该是为更大功率型号做准备。

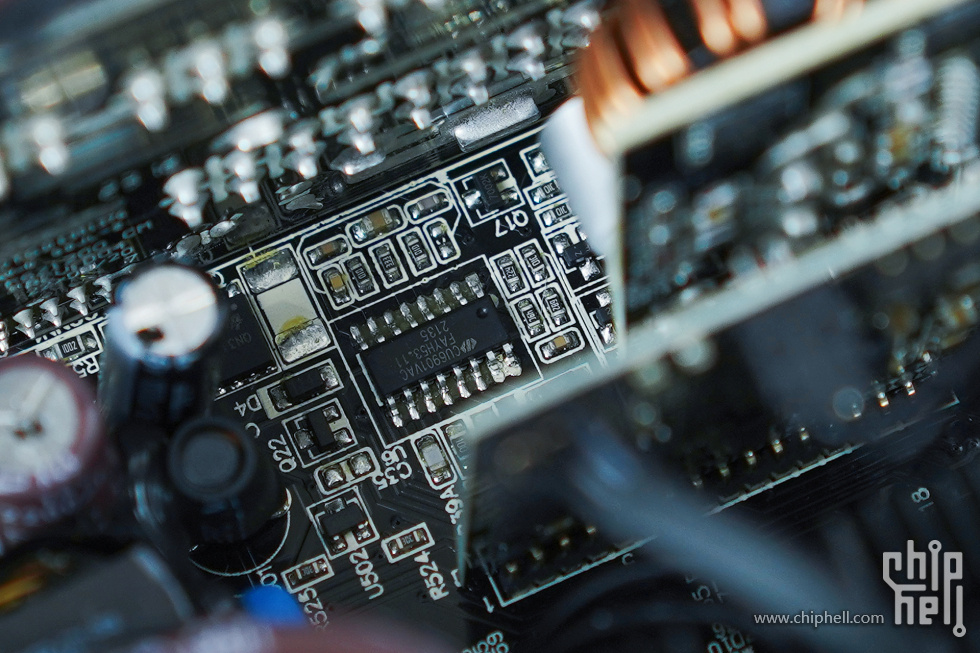

PFC控制器来自虹冠，型号CU6901VAC。

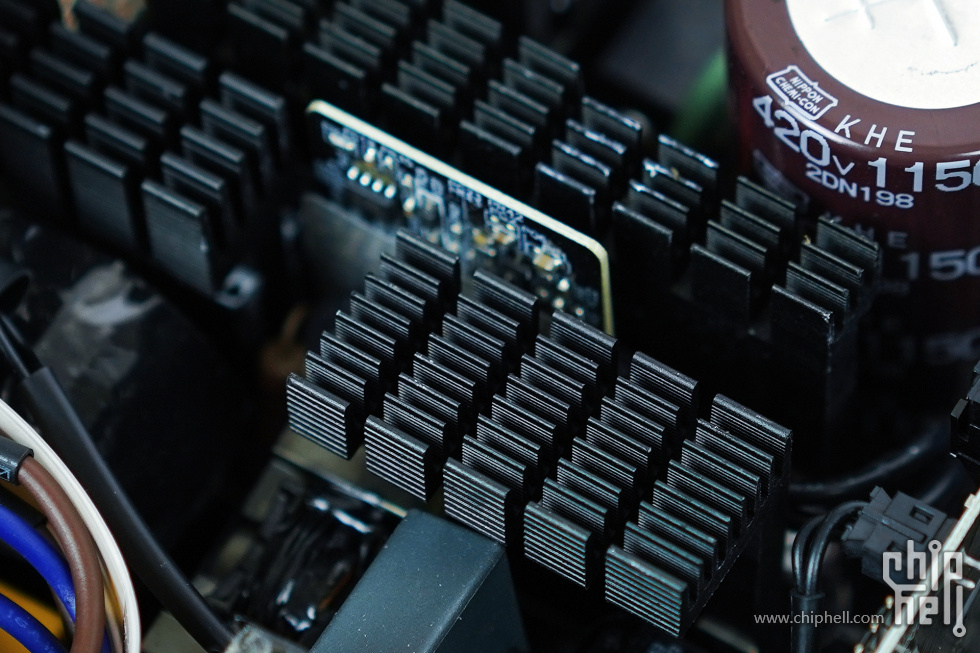

两组整流桥各使用一个黑色散热器，带1200W基本没问题。

六、总结

从参数和配置看，恩杰C1200 GOLD满身闪光点：ATX 3.0规格、80 Plus金牌认证、10年质保、全日系电容、输出电压稳定、135mm FDB液态动压轴承风扇支持Zero RPM风扇智能启停、模块化设计等。
拆解后看内部结构，C1200 GOLD这款电源从硬件的用料、元器件配置到架构设计都可以用“豪华”来形容，是一款名副其实的高性能电源，近期有升级配置的小伙伴不妨考虑一下。

OK，以上就是本文的全部内容啦，感谢观看，江湖再见！
