各位大佬帮忙看一下，我这个U.2转接卡上的芯片是干什么用的？

use

最近想入手个大容量固态，看上了新出的SN650。
SN650是U.3/U.2接口，需要转接卡才能使用。恰好我自己手里有一张转接卡，之前是给900P用的，但我在逛淘宝看的时候曾经看到嘉翼旗舰店有一款转接卡，并且特意注明了支持PCIE4.0——难道这种单纯的转接卡还区分PCIE4.0和PCIE3.0吗？这又不是拆分卡。因为SN650是PCIE4.0的固态，担心手里这张卡不支持PCIE4.0导致降速。
另外，这张卡上有一颗芯片，如果说这种单纯的转接卡还分PCIE4.0和PCIE3.0的话，大概率和它有关。但这颗芯片明显不是PCIE通道的拆分芯片，而且我看淘宝店铺的这类转接卡很多都有个类似的芯片（貌似也有没芯片的），那这个芯片是起什么作用的呢？
恳请各位大佬解惑，谢谢！！

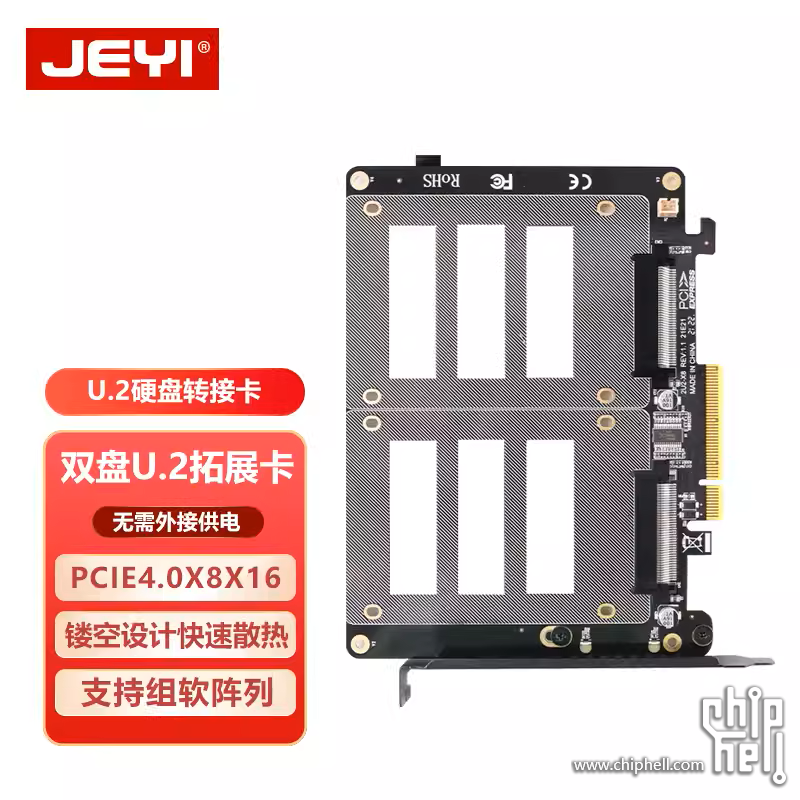

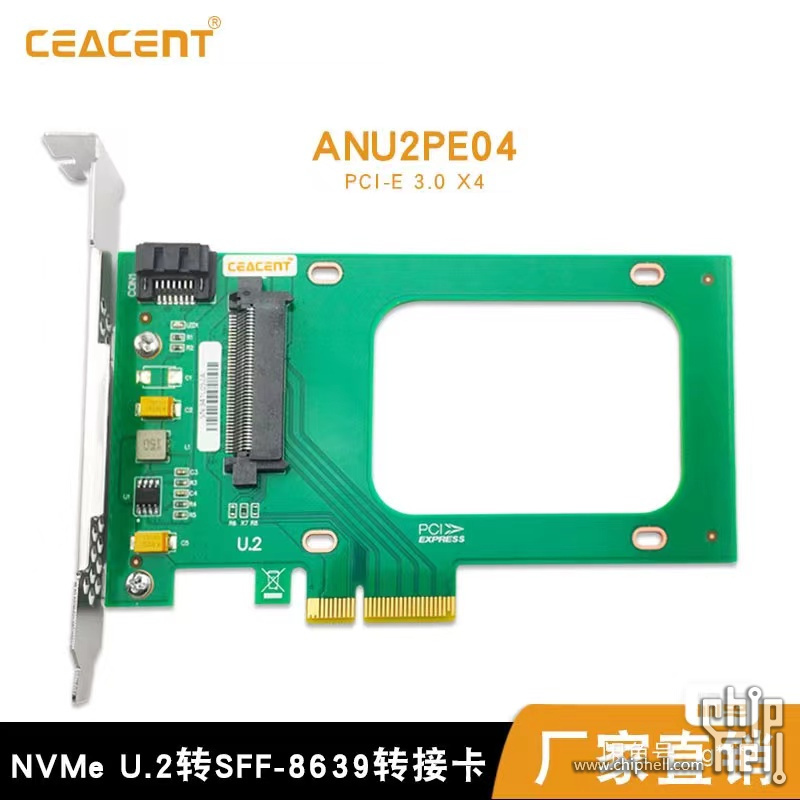

下面图片中，绿色的卡是我手里现有的，第二张嘉翼的是在淘宝店铺看到的。

sevastian

第一张图是供电芯片，第二张图是时钟buffer，把输入的refclk分成两个给两个盘位

aixunxian

时钟缓冲器，把PCIE时钟分别提供给两个盘。有些U.2需要外部时钟。也有的U.2不需要时钟输入也能用

use

sevastian 发表于 2024-1-24 23:14
第一张图是供电芯片，第二张图是时钟buffer，把输入的refclk分成两个给两个盘位 ...

感谢大佬，受教了。请问这种单纯的转接卡不分什么PCIE3.0和4.0吧？

use

aixunxian 发表于 2024-1-24 23:21
时钟缓冲器，把PCIE时钟分别提供给两个盘。有些U.2需要外部时钟。也有的U.2不需要时钟输入也能用 ...

感谢大佬，受教了。请问这种单纯的转接卡不分什么PCIE3.0和4.0吧？

westbobo

sn650 15.36T现在卖7500？
真是涨价了。。。

sevastian

use 发表于 2024-1-25 00:02
感谢大佬，受教了。请问这种单纯的转接卡不分什么PCIE3.0和4.0吧？

看PCB层数，两层板最多跑到3.0，还不一定稳，感觉第一张图就是两层板。

aixunxian

use 发表于 2024-1-25 00:04
感谢大佬，受教了。请问这种单纯的转接卡不分什么PCIE3.0和4.0吧？

理论上转接卡只要做工不是很差这点距离跑个4.0应该没什么问题，但是也取决于你主板pcie信号质量，连接的U.2设备有关。哪怕你买的4.0转接卡也不能保证你在任何情况下百分之百能跑上4.0

use

westbobo 发表于 2024-1-25 08:48
sn650 15.36T现在卖7500？
真是涨价了。。。

淘宝南京的梵多7999，然后其它大部分是6800-6999

use

sevastian 发表于 2024-1-25 11:58
看PCB层数，两层板最多跑到3.0，还不一定稳，感觉第一张图就是两层板。

好的，看来转接卡还要认真选一下

use

aixunxian 发表于 2024-1-25 12:03
理论上转接卡只要做工不是很差这点距离跑个4.0应该没什么问题，但是也取决于你主板pcie信号质量，连接的U ...

好的，看来转接卡还是得认真选一下

今晚大老虎

第一张卡亲测可以跑上4.0, 我是用在P5510上的, 主板是华硕的krpa-u16.

use

今晚大老虎 发表于 2024-1-25 21:40
第一张卡亲测可以跑上4.0, 我是用在P5510上的, 主板是华硕的krpa-u16.

OK，太感谢了
