我把包豪斯AIR MINI装满了

隔壁老黑

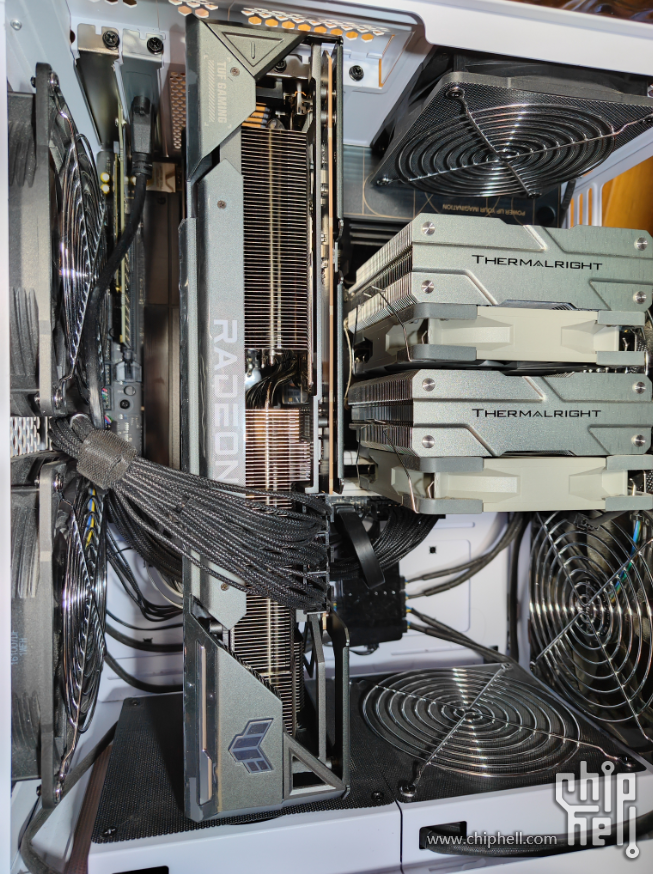

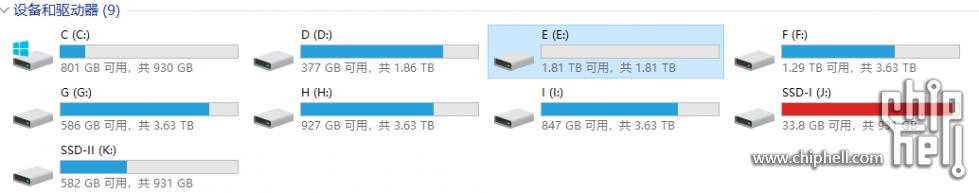

先上图，主要其实还有背面的硬盘位也塞满了，但是装好挪好之后想起来忘记拍了。



现在主板的硬盘位几乎是完全用上了，为什么说是几乎，因为我的主板是X570 ProArt,其中第二条PCIE和M2与第一条PCIE支持8+4+4的模式。

但是我PCIE转M2的卡到货拆机准备装的时候发现 。显卡是接近4槽，直接挡住了第二条PCIE。

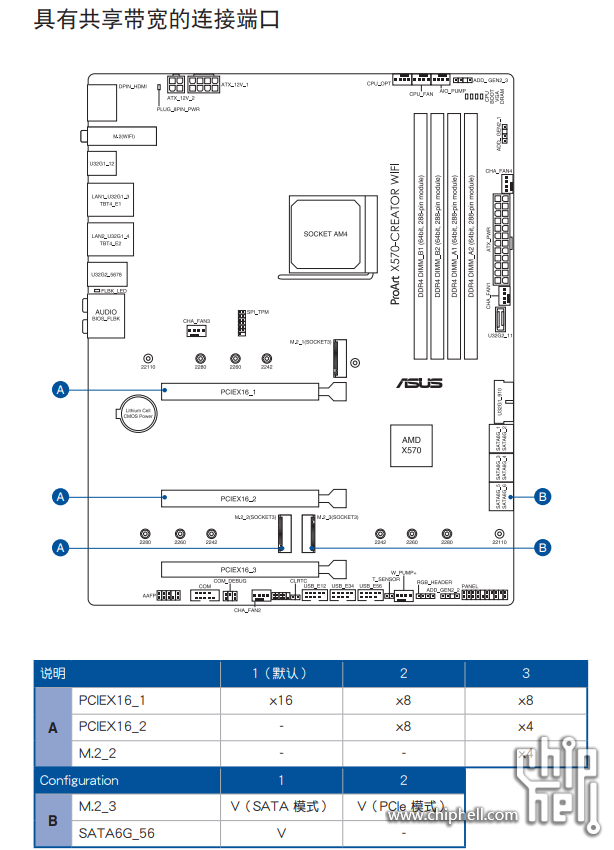

好再发现之前的计划也有错误，根据下图所示，实际上第三条PCIE插槽与第一第二条（加上第二个M2口)并不共享带宽,也顺带解释了我之前发现的一个问题.


我为什么会购买一条单PCIEX4转M2的卡那，是因为最初第二条M2是安装在右下方的M2_3插槽上，同时也将最后两块1T的860EVO给安装上了。

结果发现开机只识别和使用了那块M2盘,两块SATA盘没有反应,那么问题很明显了,出现了共用带宽,优先使用M2插槽的情况了。

这也正好解释了为什么我之前安装的SN750速率只能跑到1G写入,那么两个SATA口合一起也正好是1G写入的带宽，放给SATA固态使用的话利用率相对高一点.

然后我想来想去,决定牺牲下显卡的X16带宽，降为X8模式运行，毕竟性能损失几乎可以忽略不计。

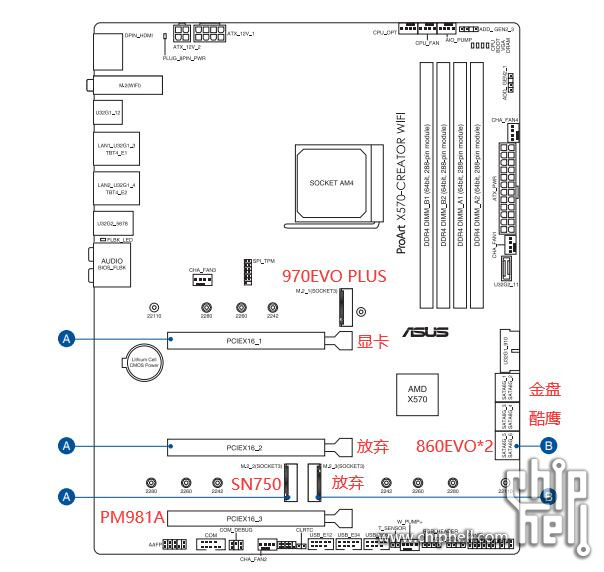

计划是使用转接卡接SN750插在第二条PCIE上，第二条M2也转移到CPU直连的M2_2上使用。

然后就发现因为显卡过厚，M2_2直接被遮挡了。但是仔细发现共享带宽的说明上没有提及到底部的第三条PCIEX4接口。

那么解决方案就很明显了 。



最终通过放弃了X4的通道来直接使用了一块2T的SN750，做为专门的游戏盘，而PM981A作为软件盘。

SN750装在了M2_2上，通过主板原装散热装甲进行辅助散热，而PM981A则通过转接卡，裸盘插入到第三条PCIE上，正好是贴近进风风扇，就算满载的发热量也不用担心。

包豪斯背部我也没想到真的会被我装满。

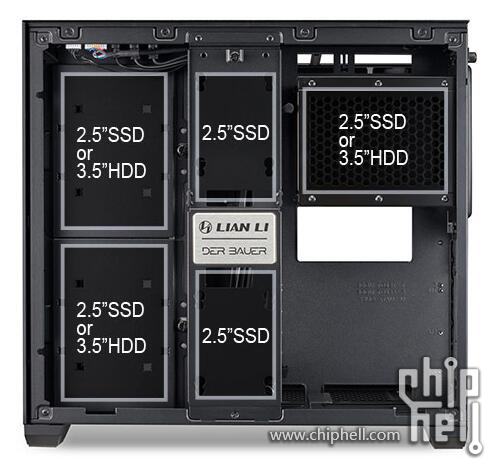

这边放一张官图好了，并且4块机械盘都是4T,再加大容量就需要主动散热了,4T的刚刚好.

这台机子具体配置如下:

机箱：包豪斯 AIR MINI（白）
电源：先马 XP1200W
风扇：猫头鹰 A14*6+F12*1
CPU：AMD R5-5600
散热：利民 PA120
主板：华硕 ProArt X570
内存：宏碁掠夺者Talos 雷霆战甲 3600 C16
GPU：华硕 TUF-RX 7900 XT-O20G
存储：三星 970EVO PLUS 1T(系统盘)
          三星 PM981A 2T
          三星 860EVO 1T*2
          西数 SN750 2T
          西数 HUS726T4TALE6L4 4T
          昱科 HUS726040ALE610 4T
          希捷 ST4000VX007 4T*2

虽然都是小容量的老盘了，也不值钱，但是出掉觉得不差这点，闲置放着么又有点可惜，干脆一鼓作气全部接上~

另外我机箱也是旋转了90°，就和开头的图视角是一样的，显卡吊装，对于IO的插拔轻松不少。

并且我还配了个带滚轮的托盘，中间镂空的，左右进风上下出风，散热杠杠的。


楚门的世界

同款机箱，我是把z690的pcie槽位全插满了，但是后面硬盘位没用几个

fenglin94

这待机要小200瓦？

隔壁老黑

fenglin94 发表于 2024-2-8 10:19
这待机要小200瓦？

200W感觉不至于，不过也没看。都是小盘，功耗不会高的。
