关于戴尔品牌机转接U2硬盘的疑问

kahikari · 发表于 2024-2-12 22:29

本帖最后由 kahikari 于 2024-2-24 09:09 编辑

小弟在小黄鱼捡了台戴尔Optilex的10代i5准系统（图0），正好手里有块U2版905P打算攒个配置给老弟上网课用，但是在安装时确出现了问题

：
1、连接时用淘宝买的M2转U2转接卡（图1）+连接线的方式，结果试了一下午在BIOS里都看不到硬盘，还以为M2插槽坏了，但装了块普通的闪迪M2却能正常识别。以为是SATA供电线问题，换了好几个SATA供电头还是不识别
2、于是乎认为是M2转接卡问题，故买了安费诺+intel原厂M2转U2转接线（图2），结果还是BIOS里识别不到硬盘，用手一摸硬盘是有温度的
3、最后无奈用PCIE转U2的方式（图4）在BIOS里能识别到，设备显示为“mass storage”，此时进PE可以正常装win10和进系统，换回M2转接线BIOS就不识别了
4、其他PCIE设备就一张显卡，不存在设备冲突

现在想破头都搞不明白为什么M2转U2会不识别，这个就只是无芯片的物理转接，难道戴尔在这上面都能搞兼容性问题？还是BIOS里设置少了什么异常，希望老哥们能帮帮忙能想办法M2转U2能识别到，能实操后成功解决，给第一个给到办法的老哥红包奉上，不让老哥白忙活

附上戴尔的使用说明：地址

补充
5、尝试用PCIE X1转M2，再M2转U2的方式可以识别

2月15日更新：
使用M2转8654的方案失败，依旧无法识别
2月16日更新：
使用红色的M2转8643方案失败，依旧无法识别

结论：
戴尔品牌机的兼容性略低

lee_jiunn · 发表于 2024-2-12 23:59

本帖最后由 lee_jiunn 于 2024-2-13 00:01 编辑

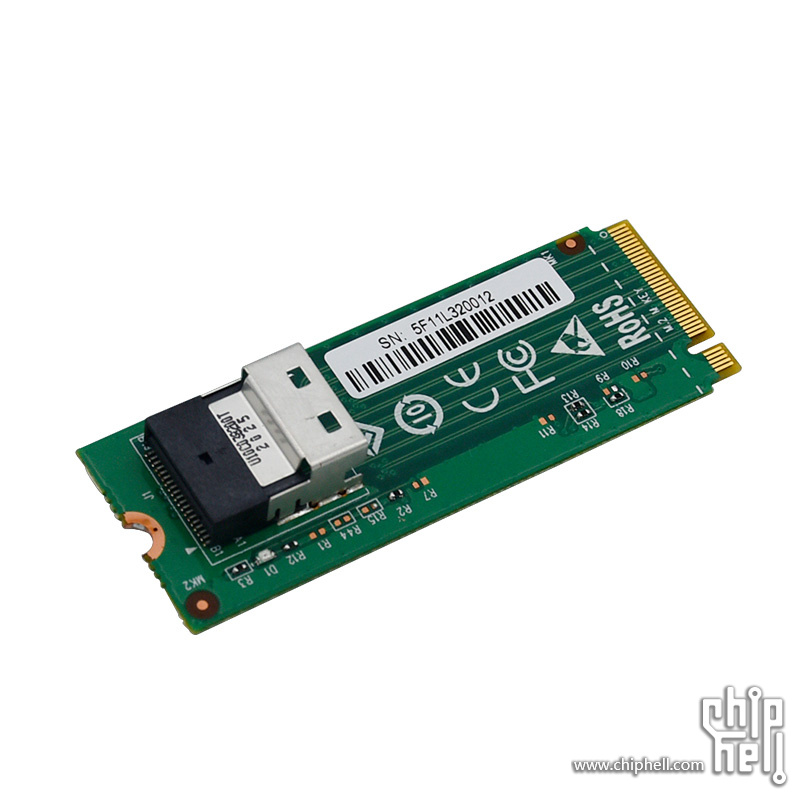

好像还是转接卡的问题，因为使用这种M2转U2 的情况下没有使用M2的供电，淘宝上好像有一种转接卡，供电侧有简单的电路。可以骗过主板对这个接口的供电检测。你去找找，版型和你图片的一样，就是有几个空焊点上有原件

kahikari · 发表于 2024-2-13 09:13

lee_jiunn 发表于 2024-2-12 23:59
好像还是转接卡的问题，因为使用这种M2转U2 的情况下没有使用M2的供电，淘宝上好像有一种转接卡，供电侧有 ...

多谢回复，有搜索关键字么，搜到都是普通的物理转接卡

lee_jiunn · 发表于 2024-2-13 10:00

kahikari 发表于 2024-2-13 09:13
多谢回复，有搜索关键字么，搜到都是普通的物理转接卡

没有关键字，你只能用眼睛看商品图片，有一种转接卡，只是电路板上比你这个卡多了三两个电阻电容之类的小原件，很不起眼，你的卡上也有预留焊点，只是空的。

kahikari · 发表于 2024-2-13 10:18

lee_jiunn 发表于 2024-2-13 10:00
没有关键字，你只能用眼睛看商品图片，有一种转接卡，只是电路板上比你这个卡多了三两个电阻电容之类的小 ...

翻了一圈找到个有点像带元件的版本，是这个么

kahikari · 发表于 2024-2-13 11:08

lee_jiunn 发表于 2024-2-12 23:59
好像还是转接卡的问题，因为使用这种M2转U2 的情况下没有使用M2的供电，淘宝上好像有一种转接卡，供电侧有 ...

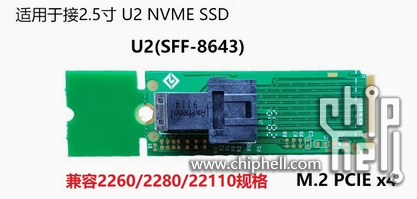

找到个M.2转SFF-8654，这种也是带了几个元器件

weindy · 发表于 2024-2-13 13:19

用傲腾的话安费洛的线兼容好一些，而且带外接供电，除非线不好走不然这就是首选了

lee_jiunn · 发表于 2024-2-13 13:35

本帖最后由 lee_jiunn 于 2024-2-13 13:37 编辑

kahikari 发表于 2024-2-13 10:18
翻了一圈找到个有点像带元件的版本，是这个么

就是这东西，应该没多少钱，自己买一个回来试试吧，因为你的设备我没经手，我也只是给你分析。

因为我也是这么转接的，硬盘也是傲腾。

kahikari · 发表于 2024-2-13 14:47

weindy 发表于 2024-2-13 13:19
用傲腾的话安费洛的线兼容好一些，而且带外接供电，除非线不好走不然这就是首选了 ...

安费诺和intel的都试了没法识别，很头疼

kahikari · 发表于 2024-2-13 14:48

lee_jiunn 发表于 2024-2-13 13:35
就是这东西，应该没多少钱，自己买一个回来试试吧，因为你的设备我没经手，我也只是给你分析。

因为我也 ...

ok我试下

伦风凝星 · 发表于 2024-2-13 15:03

还能这样哦。供电线你没改过吧？这个供电线是主板出来的吧？

kahikari · 发表于 2024-2-13 16:18

本帖最后由 kahikari 于 2024-2-13 16:24 编辑

伦风凝星发表于 2024-2-13 15:03
还能这样哦。供电线你没改过吧？这个供电线是主板出来的吧？

除了CPU显卡内存条和硬盘，其他都是准系统带的，没注意到是引的主板还是电源

兽人9527 · 发表于 2024-2-13 16:28

伦风凝星发表于 2024-2-13 15:03
还能这样哦。供电线你没改过吧？这个供电线是主板出来的吧？

有可能就是主板出的硬盘供电线缺一组电

kahikari · 发表于 2024-2-13 18:20

兽人9527 发表于 2024-2-13 16:28
有可能就是主板出的硬盘供电线缺一组电

但SATA供电接口接SATA硬盘是正常的，能正常识别到硬盘

兽人9527 · 发表于 2024-2-13 18:30

kahikari 发表于 2024-2-13 18:20
但SATA供电接口接SATA硬盘是正常的，能正常识别到硬盘

你看跟安费诺那条硬盘供电线的线数，线颜色都一样吗

weindy · 发表于 2024-2-13 18:40

供电定义有可能不一样，品牌机幺蛾子就是多

kahikari · 发表于 2024-2-13 18:57

本帖最后由 kahikari 于 2024-2-13 19:56 编辑

兽人9527 发表于 2024-2-13 18:30
你看跟安费诺那条硬盘供电线的线数，线颜色都一样吗

一样的，橙黑红黑黄5根线，PCIE转M2，再M2转U2可以正常识别。但通过M2转U2就不识别

伦风凝星 · 发表于 2024-2-13 19:01

kahikari 发表于 2024-2-13 16:18
除了CPU显卡内存条和硬盘，其他都是准系统带的，没注意到是引的主板还是电源 ...

我在用一个Optiplex 5080MT，单3.5硬盘+双2.5硬盘+光驱都工作正常。

kahikari · 发表于 2024-2-13 19:06

本帖最后由 kahikari 于 2024-2-13 19:55 编辑

伦风凝星发表于 2024-2-13 19:01
我在用一个Optiplex 5080MT，单3.5硬盘+双2.5硬盘+光驱都工作正常。

供电线没改过，主板引出的SATA供电线都是5跟，SATA硬盘都正常，问题就是U2的识别不到很头痛，老哥能试下M2转U2是否正常识别么。PCIE转M2，再M2转U2可以正常识别

kahikari · 发表于 2024-2-13 19:31

本帖最后由 kahikari 于 2024-2-13 20:51 编辑

weindy 发表于 2024-2-13 18:40
供电定义有可能不一样，品牌机幺蛾子就是多

PCIE转M2，M2再转U2可以识别到，感觉不是线序和供电定义问题

weindy · 发表于 2024-2-14 13:42

有没有别的u.2盘试试，万一板子有暗病呢，正好那个m.2接口有接触不良之类的

kahikari · 发表于 2024-2-14 20:48

weindy 发表于 2024-2-14 13:42
有没有别的u.2盘试试，万一板子有暗病呢，正好那个m.2接口有接触不良之类的 ...

M2接口用普通的M2 PICE硬盘可以正常识别到

大光光 · 发表于 2024-2-17 15:21

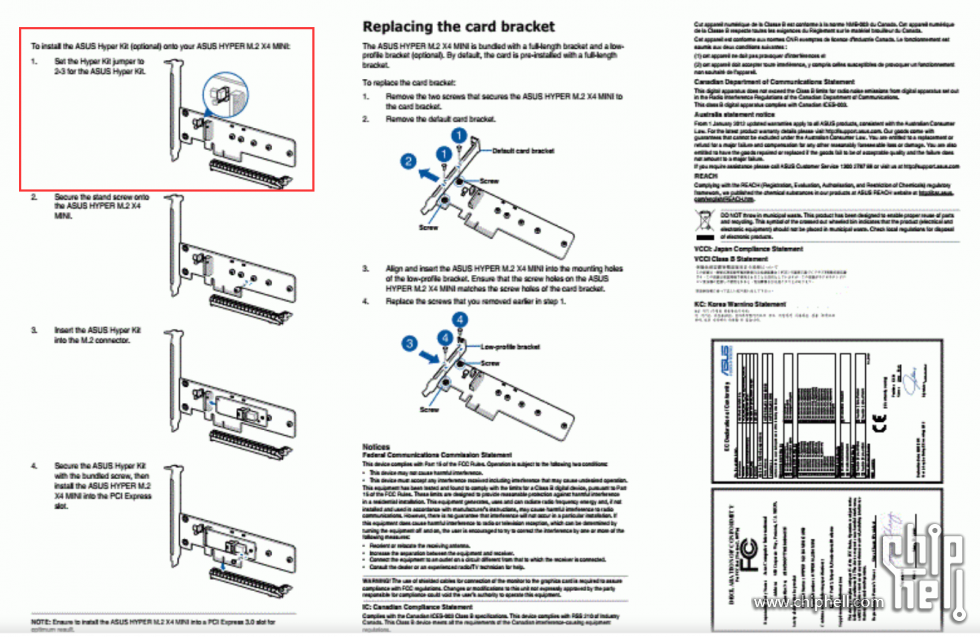

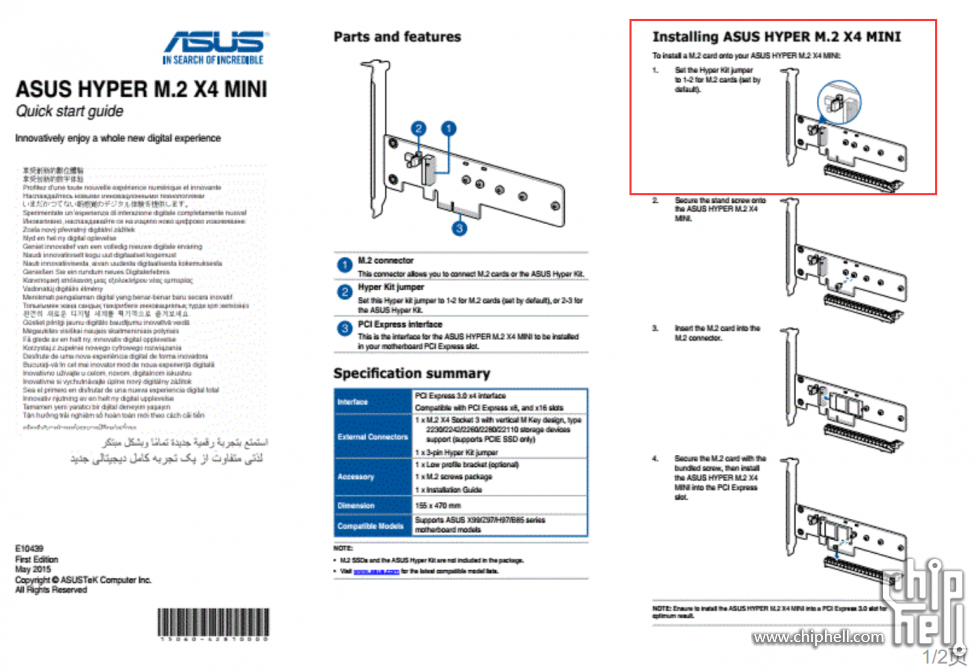

早年的ASUS HYPER M.2 X4 MINI 转接卡（PCI-E转M.2卡）上有个选择U.2还是M.2模式的跳线。所以电路上应该是有区别的，但具体原理我也不懂。
