明线光纤组局域网，老房救星

墨水心

零几年的老破大，入户只有一根光纤到客厅电视柜后面，这些年只能用无线凑合，但是家里面2.5G的设备越来越多了WIFI开始力不从心之后就想搞一根网线到书房。

明线网线实在不能接受，果断选择隐形光纤。

直接买的研磨一体成端的隐形光纤，这一盘能绕40米长的隐形光纤，家里就算住城堡也够用了。

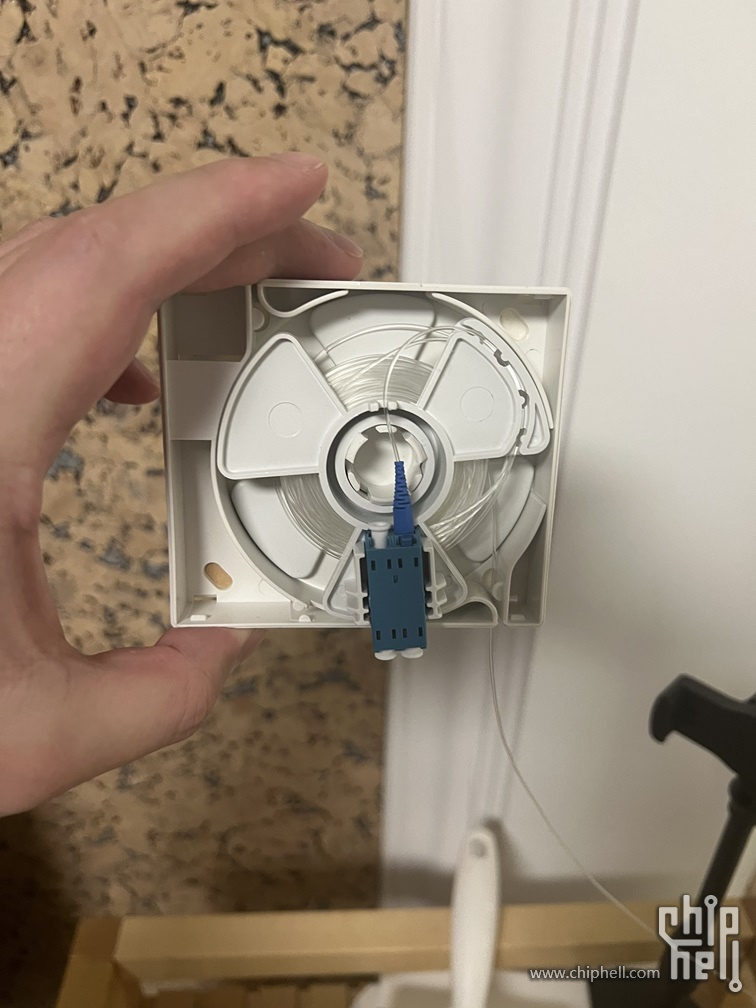

布好线盖子一合完美，盒子可以粘在墙上或者直接放平面。



0.9毫米线径，无损过门。

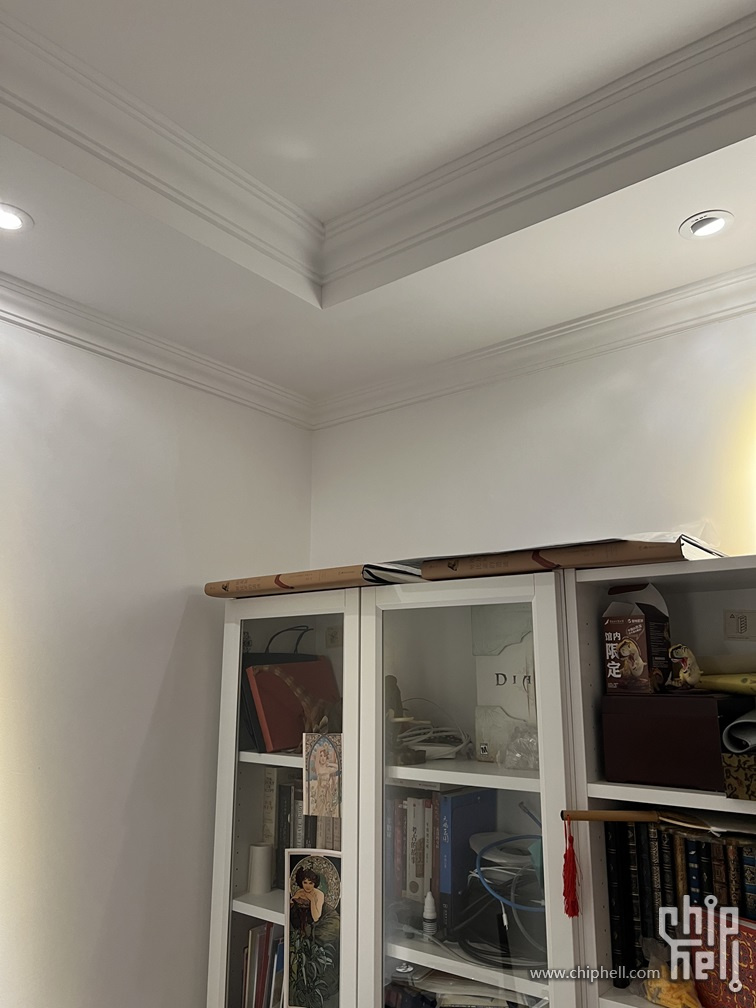

由于隐形光纤几乎透明，贴着石膏线走线的话不走到近前仔细看很难看的到光纤。



贴近能看到了吧，光纤靠这个弹力的双面粘贴固定，这玩意粘大白墙上想撕下来也挺费劲。

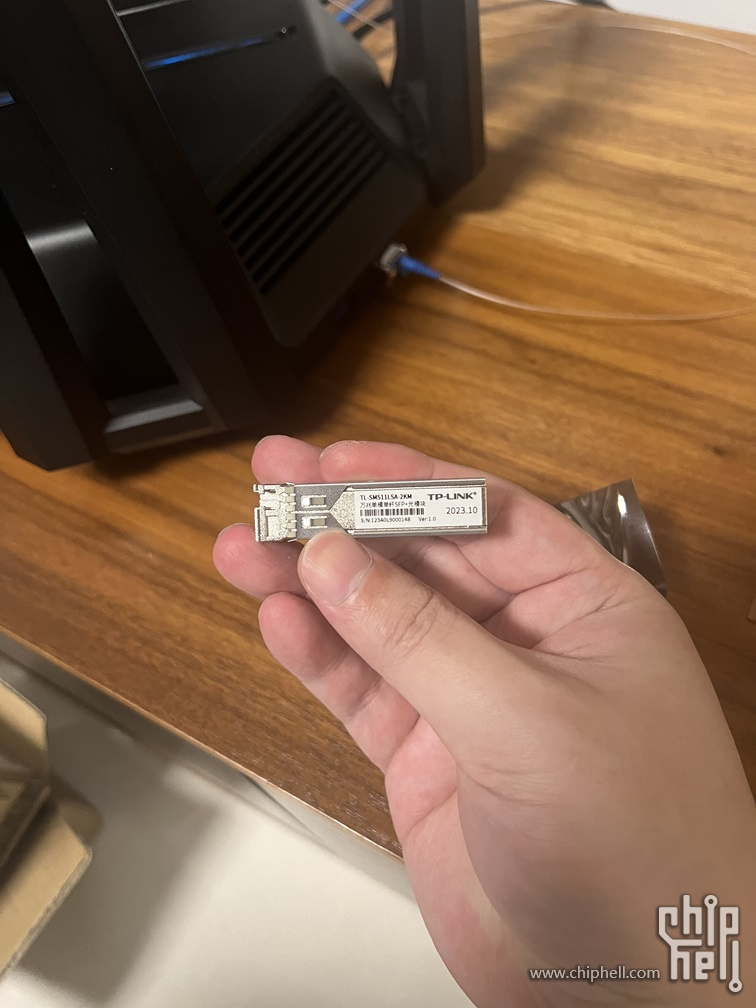

由于只走了一根线，光模块就选万兆单模单纤模块。



将来如果想升级到40G或者100G的再拉一根用双纤模块就好了，而且得益于网络发展的速度单模双纤的拆机模块更便宜。


但是目前我是想不出来家用40G和100G的使用场景，10G甚至2.5G的内网速度都足够了。

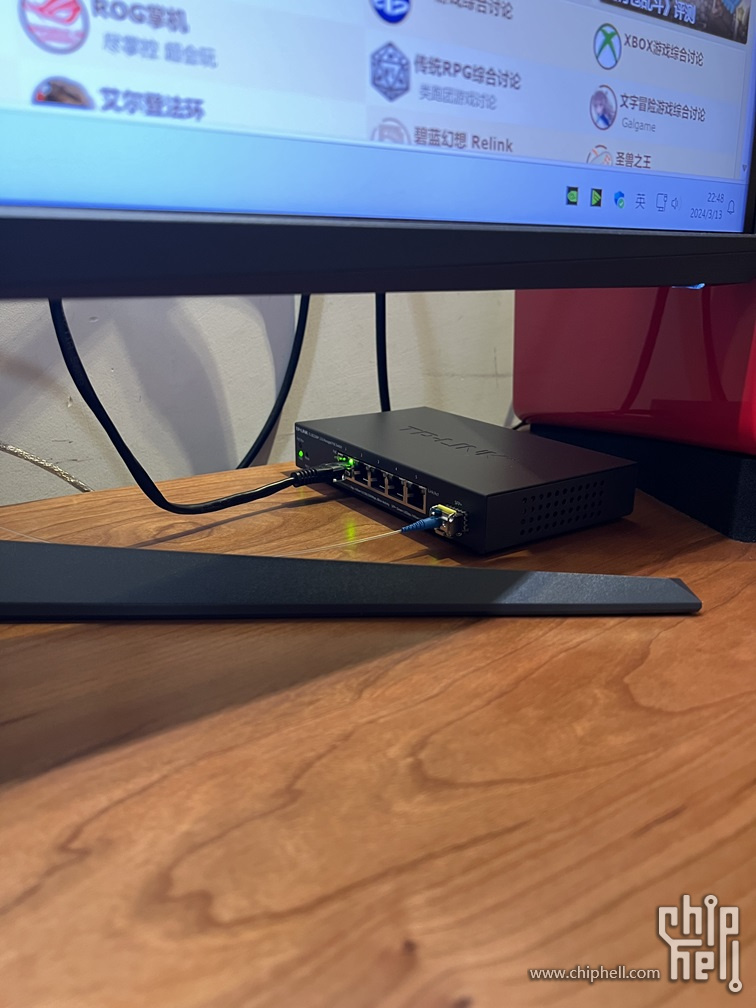

书房这边是TP新出的2.5G+10G交换机2106，发热很小很小，表面温度不到40度



之所以内网用10G主要是用来充当内网主干网，如果用2.5G连接路由器和交换机的话书房的2.5G设备到客厅都只能互相争抢2.5G的主干流量了。

最后施工总成本：

10G单模单纤模块一对200多。要不是因为懒得拉双线，不然能模块钱前能节省10倍，对你没看错，华为的拆机万兆 1.4km单模双纤模块一个就10块钱……

40米研磨一体成端的LC头光纤+收纳盒 26块钱。

一根1米的研磨一体成端的LC跳线6块钱。

共计不到300块钱，如果勤快点拉的是双线，成本一共也就不到70块钱。

JP_ToKyo

激光不可視...透明不帶皮的不敢用

墨水心

JP_ToKyo 发表于 2024-3-14 01:31
激光不可視...透明不帶皮的不敢用

你这言论怎么跟路由器放床头辐射大会影响身体一样呢……

咱先不说激光能不能从不带皮的光纤射散出来，就说这2km的光模块-8.2db的光功率连0.3毫瓦都不到，别说散射伤害了，就是直视也造不成任何伤害啊。都属于最最最安全的激光源那一档的……

抛开功率谈伤害那不就是算流氓么？你要说那种40km的光模块低都有0db的发光功率那确实是直视有危险

wc279905

墨水心 发表于 2024-3-14 01:54
你这言论怎么跟路由器放床头辐射大会影响身体一样呢……

咱先不说激光能不能从不带皮的光纤射散出来，就 ...

多余跟他解释这不就跟显示器、手机屏幕瞎眼一个道理嘛，哈哈哈。不看就不瞎了。

blessme

JP_ToKyo 发表于 2024-3-14 01:31
激光不可視...透明不帶皮的不敢用

光纤没有光滑的横截断面情况下，面里面的光是约等于全反射不会出来的。

caileipk

JP_ToKyo 发表于 2024-3-14 01:31
激光不可視...透明不帶皮的不敢用

赶紧把手机扔了。打电话的时候靠在耳朵边呢，微波炉也没用，辐射都到菜里去了。

chip_discovery

隐形光纤真的很脆弱，之前为了美观用隐形光纤接到机柜上，由于那段时间机柜老是要移近移出，结果不出意外地断了
后来换了铠装光纤。

kanglim

NGA坛友

欧洲阳光

为了美观。但这种天生少一层保护的线缆估计更经不起折腾…

nn1122

隐形光纤缺点是强光照射会有很大干扰，也不抗拉，当然一般情况下没有问题，另外万兆bidi模块咸鱼100元一对，还是菊花牌的

mige

求上个图，也想这么搞一下    路由器型号
光纤啥的  以前搞过 现在都忘了..........
以前公司用的是那种黄色光纤，密密麻麻的 像蜘蛛网一样

墨水心

mige 发表于 2024-3-14 08:51
求上个图，也想这么搞一下    路由器型号
光纤啥的  以前搞过 现在都忘了..........
以前公司用的是那种 ...

路由是小米的万兆，交换机是TP新出的2106。光纤就是LC接头的隐形光纤

alph

光衰怎么样，一直想把弱电箱的入户光纤引出来到书房去，设备都放弱电箱操作起来太麻烦了

墨水心

alph 发表于 2024-3-14 09:34
光衰怎么样，一直想把弱电箱的入户光纤引出来到书房去，设备都放弱电箱操作起来太麻烦了 ...

这么短的距离几乎没有。研磨一体成端我感觉比热熔都靠谱。

alph

墨水心 发表于 2024-3-14 09:38
这么短的距离几乎没有。研磨一体成端我感觉比热熔都靠谱。

那不错，线这么便宜搞一卷回来试试

guiwei10

顶上用那个透明双面胶，时间长了会黏灰尘还没法擦，要是没灰倒还好

martin_ni

刚在chh刷到了，来nga又刷到

BADASSBOT

收藏备用，哈哈

ycc1219

双面胶的地方，要好好处理，时间长了黏上灰，会很明显。
这种光纤可以当一次性的，直接用502之类的胶水，间隔一米点一下，不容易沾灰。

墨水心

ycc1219 发表于 2024-3-14 10:15
双面胶的地方，要好好处理，时间长了黏上灰，会很明显。
这种光纤可以当一次性的，直接用502之类的胶水，间 ...

其实我想涂点白色的免钉胶呢，石膏线底下一米涂一个点

ycc1219

墨水心 发表于 2024-3-14 10:20
其实我想涂点白色的免钉胶呢，石膏线底下一米涂一个点

这样也行。主要是双面胶有胶的地方总归会露在外边，很粘灰的。

hwqdyx

绕光纤那个白盒子叫什么

brucelee1126

看起来不错呢，弄得也比较讲究

墨水心

hwqdyx 发表于 2024-3-14 10:47
绕光纤那个白盒子叫什么

你淘宝搜隐形光纤面板，几块钱一个，法兰可以用单SC或者双LC的

JP_ToKyo

墨水心 发表于 2024-3-14 01:54
你这言论怎么跟路由器放床头辐射大会影响身体一样呢……

咱先不说激光能不能从不带皮的光纤射散出来，就 ...

至少可選擇上..那怕下限功率再低..會選擇白色嘛.圖片除了門框都是白色的...

JP_ToKyo

caileipk 发表于 2024-3-14 07:35
赶紧把手机扔了。打电话的时候靠在耳朵边呢，微波炉也没用，辐射都到菜里去了。 ...

可選擇上和不可選擇上的分別
先要分清楚...硬杠更沒意思   水積分不應該這樣水

我只是說激光不可視

voandrew

看着有点脆弱啊，好怕一不小心把光纤干废了

诛仙

小心有老鼠就行。
我的光纤线在小区的配线箱附近被老鼠咬坏了。

joyeehappy

不错，MARK，以后用到可以参考，多谢楼主分享
