家庭机柜搭建分享

难为水

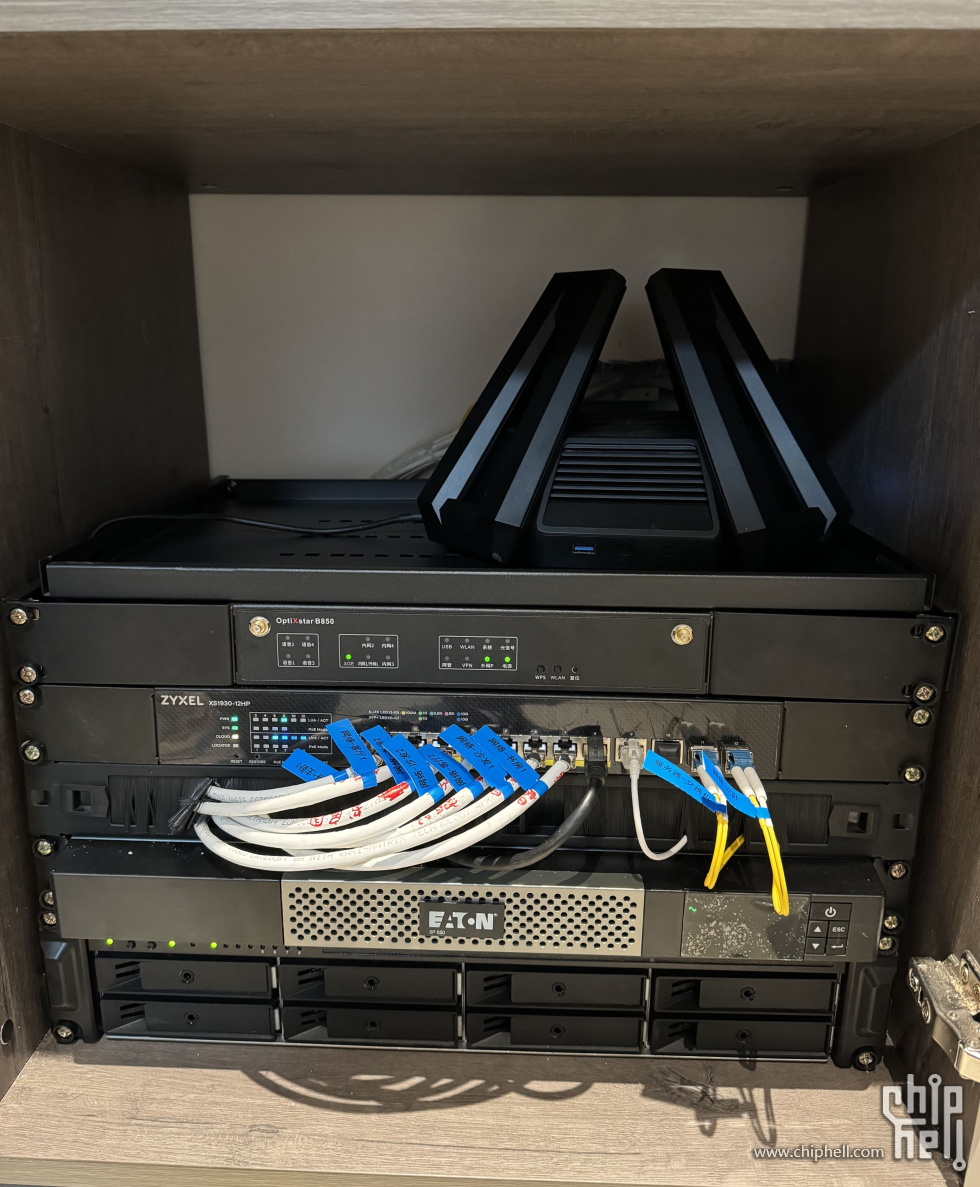

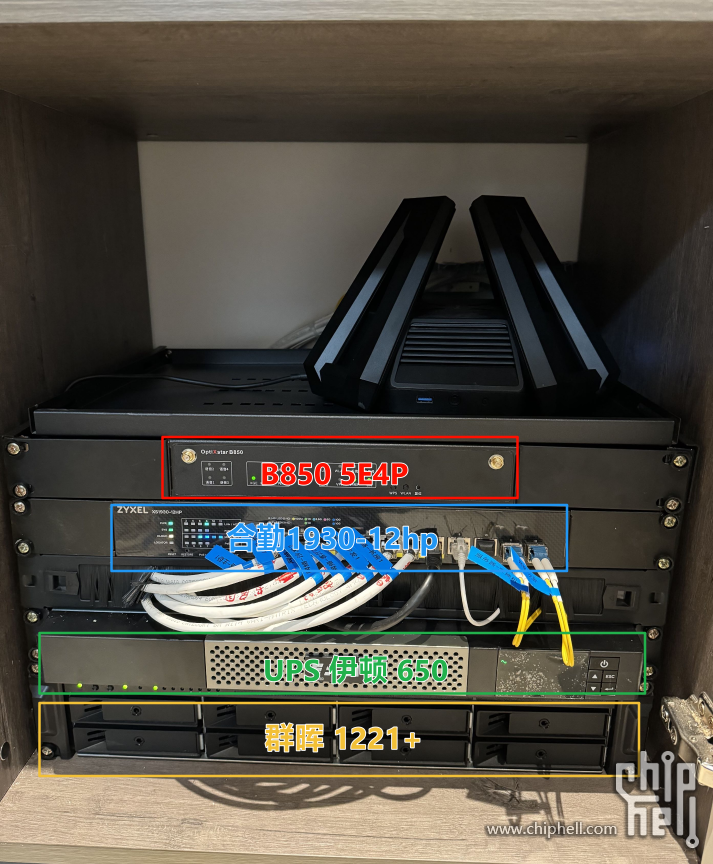

如图。
1. 大家定制柜子的时候千万记得考虑合页的厚度，别犯我一样的错误；
2. 群晖机架式声音还是比较大的，换了猫扇，世界都安静了，日常58 59℃，下一步打算侧面安个排气扇百叶；
3. 软路由折腾过最后还是回归硬路由，选小米主要是为了智能家居。

后面很多人说散热的问题，实际上这套设备发热并不大，最热的设备是ax10000这个小米路由器，之后会在侧面开个洞装百叶和排气扇，夏天问题不大。

weisir

一直有个问题，不是很理解
你们的WiFi无线路由设备，为什么也要一起放进机柜里边，就只是讲究美观？

StevenG

伊顿650噪音如何？风扇是一直转吗？

hope2774

这个夏天咋办

就爱TJ

weisir 发表于 2024-3-25 11:16
一直有个问题，不是很理解
你们的WiFi无线路由设备，为什么也要一起放进机柜里边，就只是讲究美观？ ...

木头柜子，不影响信号，应该就是美观考虑，而且不用考虑接线问题，就近直接拉跳线。供电方面还可以和机柜内部的12V低压设备改成统一供电

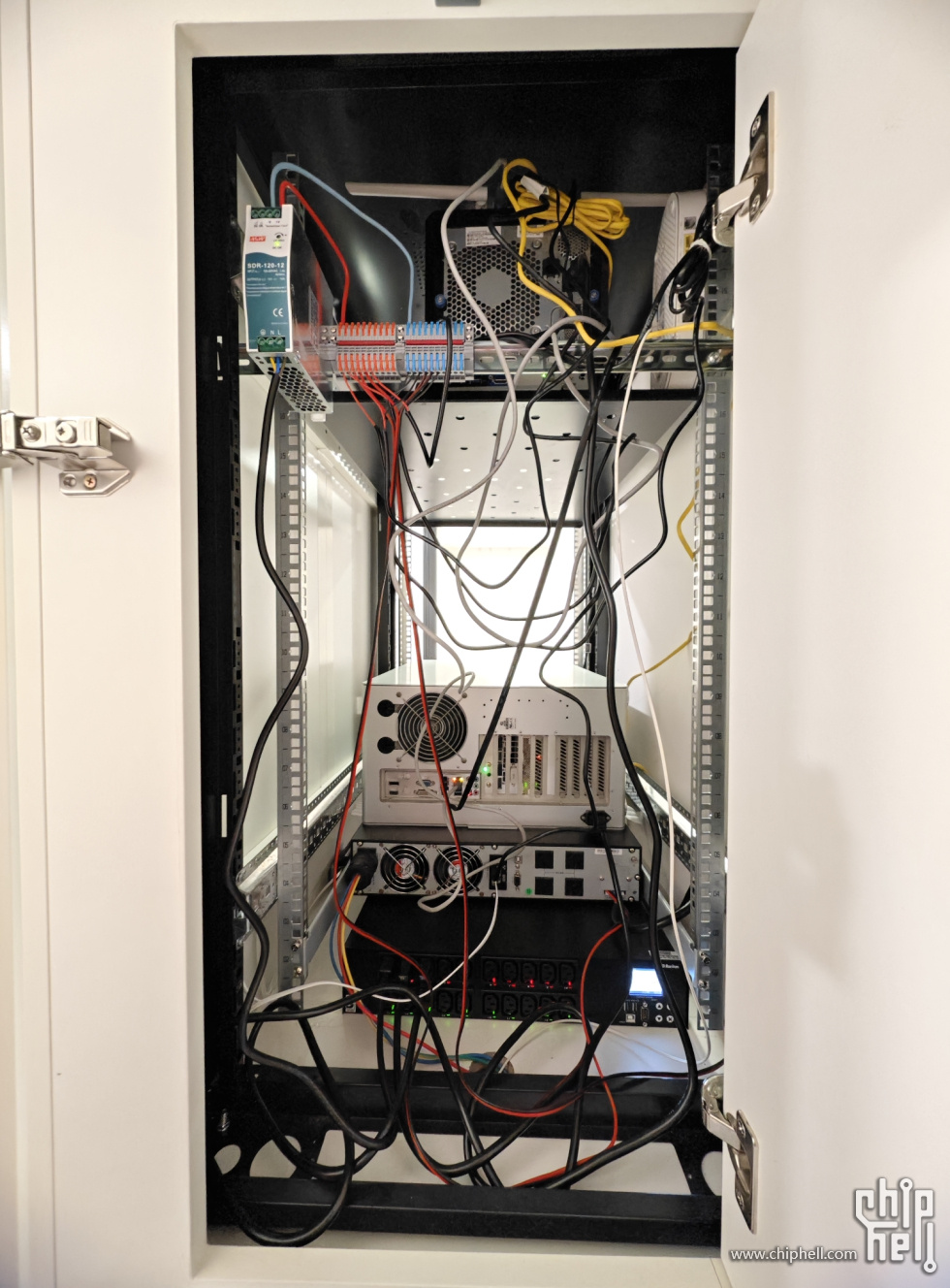

PS，我也是路由器塞柜子里面，左上角就是明纬12V导轨电源，后续会把交换机的内置电源也拿掉，改成12V直供

wei73

楼主 这个伊顿UPS的具体型号多少？深度是否是350？

weisir

就爱TJ 发表于 2024-3-25 11:22
木头柜子，不影响信号，应该就是美观考虑，而且不用考虑接线问题，就近直接拉跳线。供电方面还可以和机柜 ...

嗯，各有取舍
我自己用就是常驻留的位置放一个WiFi接入点，一个覆盖不够，就俩，信号调小点，近距离能覆盖得到就可以了，尽量不让WiFi穿墙

kevinho86

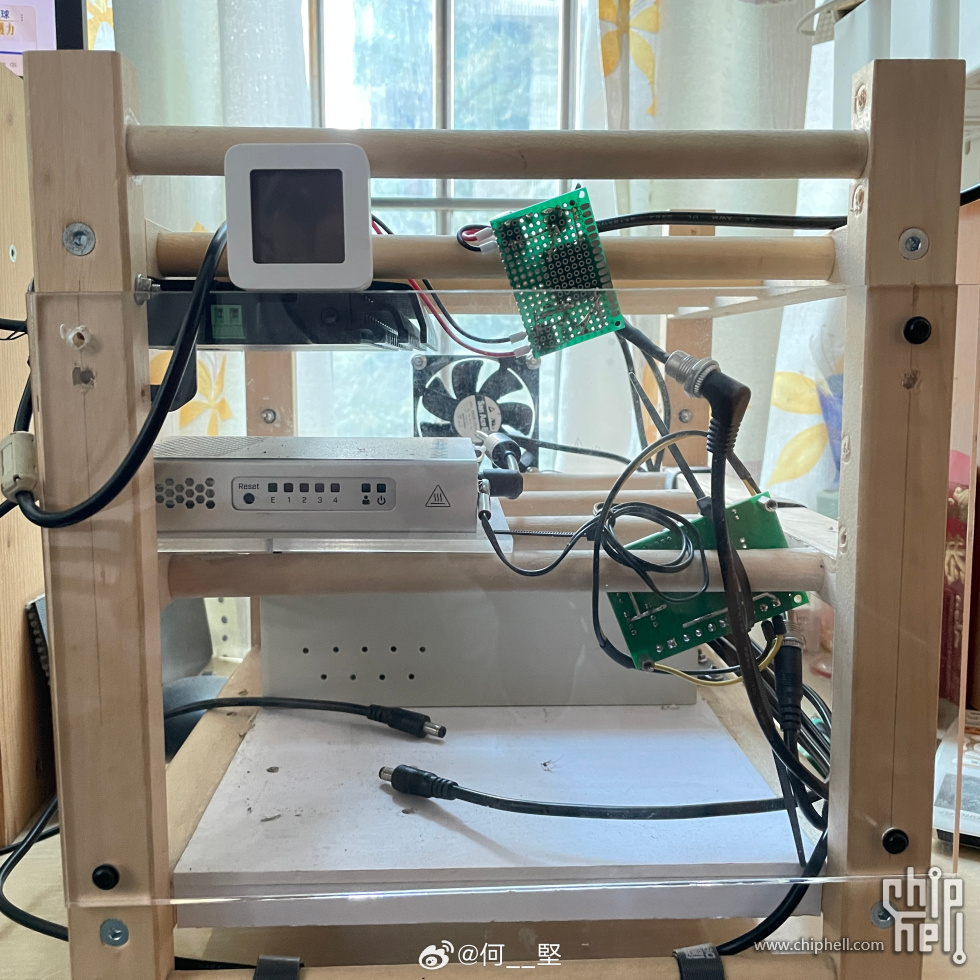

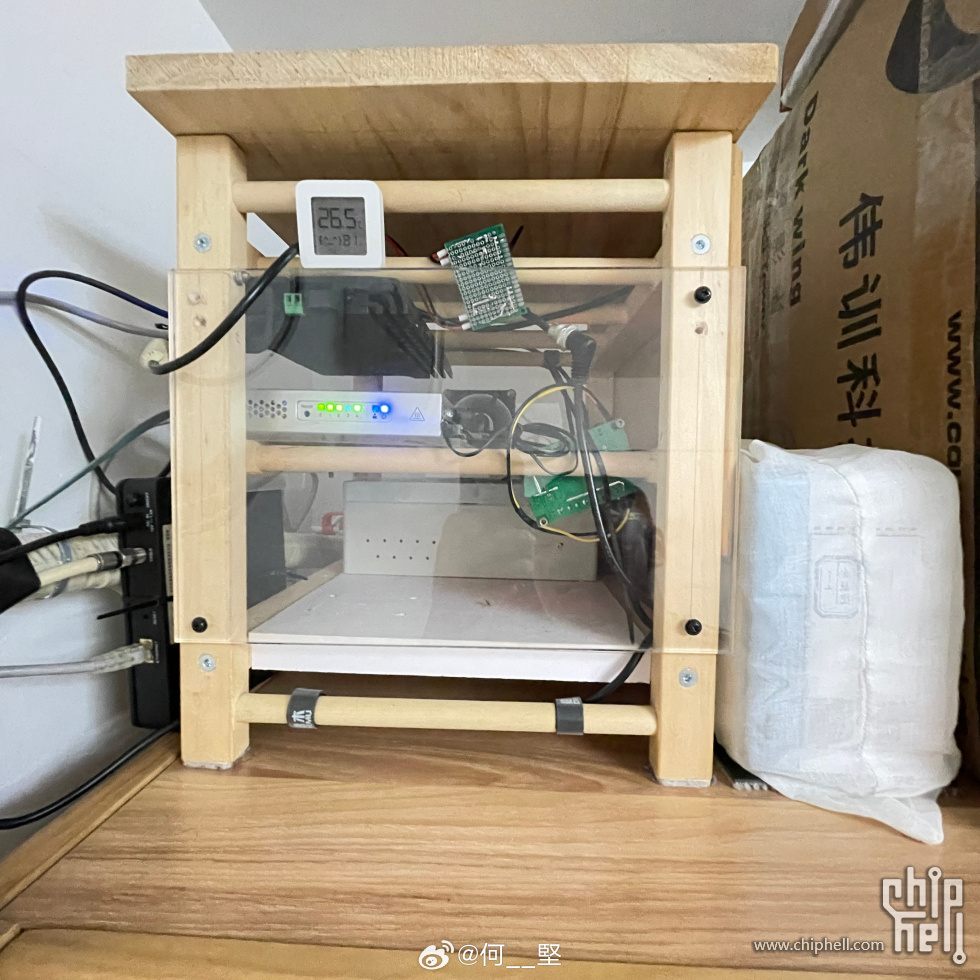

非常规的机柜
受网友的启发，使用宜家家居的红酒架改造

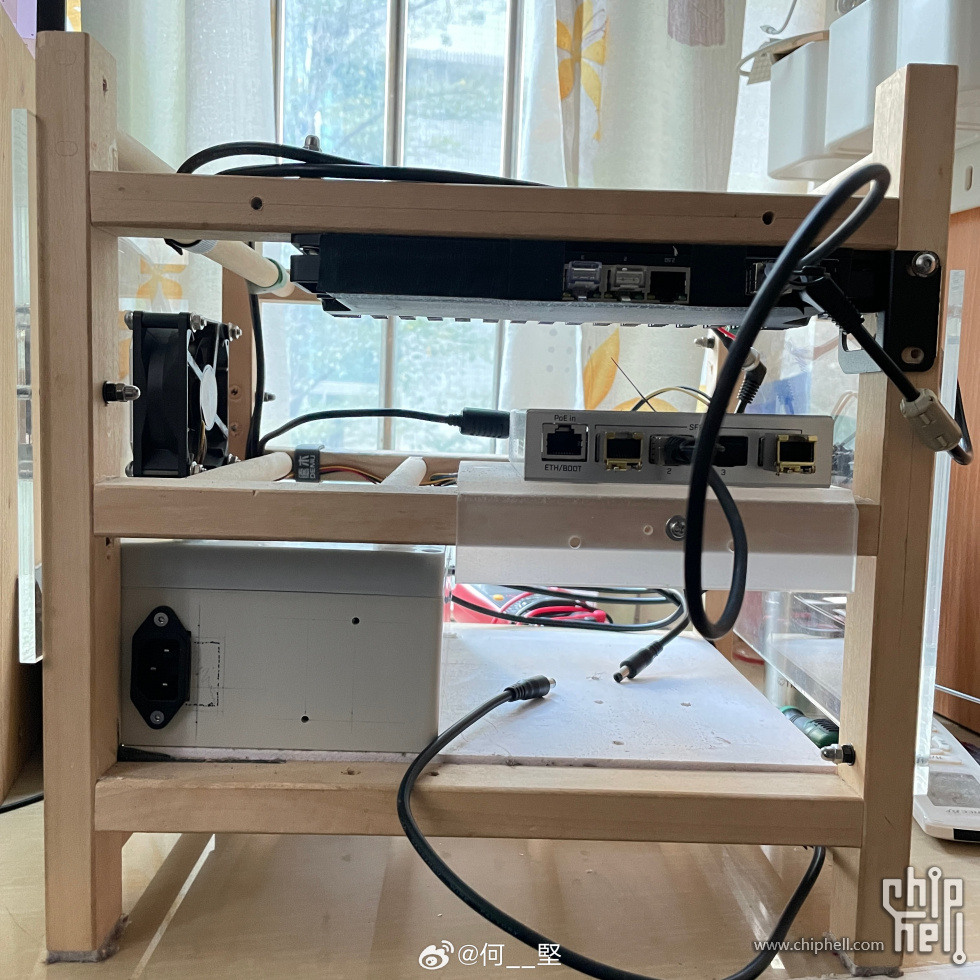

主路由是RB5009，倒吊在第三层
第二层是CRS-305交换机
白色盒内是100w的明纬开关电源




风扇温控板，和已经改为12V供电的小米温湿度计2

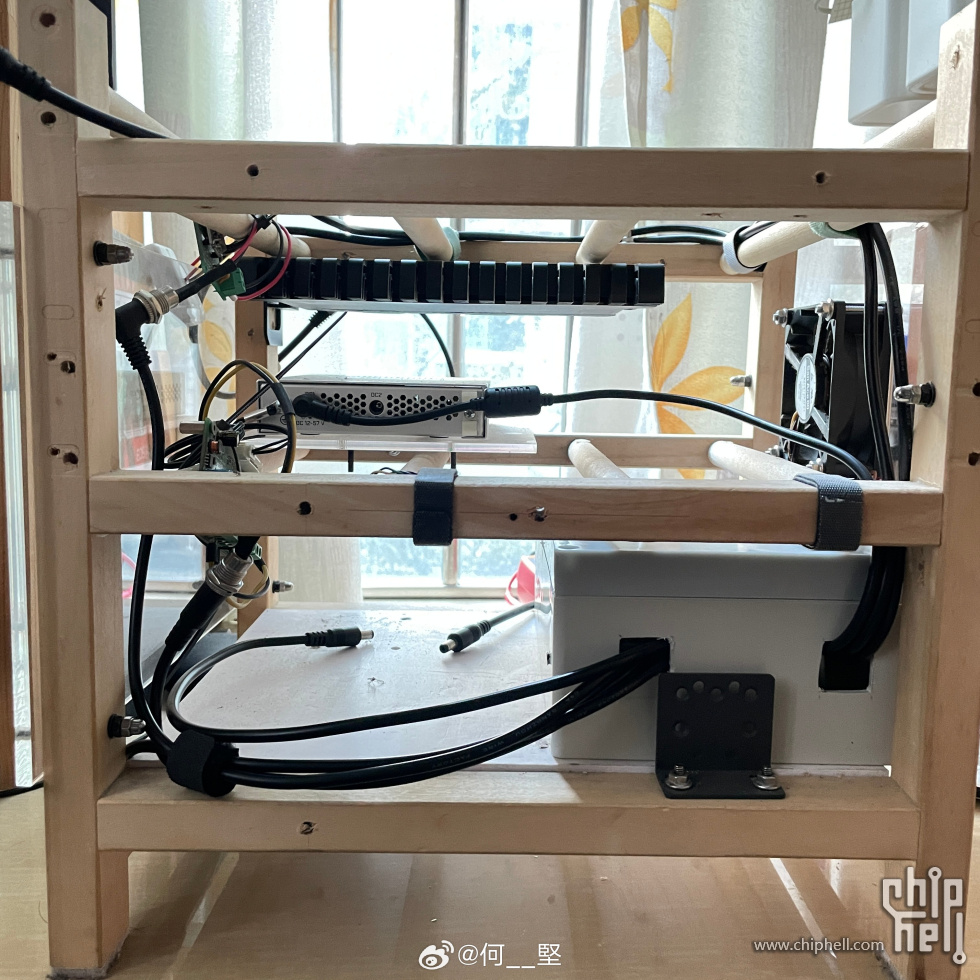

完整连接后，架后是APC的UPS，架两侧分别是猫和NAS
由于有亚克力板的缘故，机架后方的8CM扇有余风为猫和NAS提供冷空气

xustrive

就爱TJ 发表于 2024-3-25 11:22
木头柜子，不影响信号，应该就是美观考虑，而且不用考虑接线问题，就近直接拉跳线。供电方面还可以和机柜 ...

这电源下血本了哦。  我是计划整个服务器电源，再画个PCB 全都贴自恢复保险丝。

难为水

StevenG 发表于 2024-3-25 11:18
伊顿650噪音如何？风扇是一直转吗？

噪音还是有的，比群晖1221+原装风扇小很多，可以接受，记得之前测是37 38db，关上柜门完全听不见

难为水

wei73 发表于 2024-3-25 11:27
楼主 这个伊顿UPS的具体型号多少？深度是否是350？

伊顿 5P650iR
深度没错，大约350左右

就爱TJ

xustrive 发表于 2024-3-25 11:39
这电源下血本了哦。  我是计划整个服务器电源，再画个PCB 全都贴自恢复保险丝。 ...

最开始我也以为明纬的会贵不少，结果发现其实挺便宜的，综合了保持时间，纹波以及超载性能以后选择了SDR系列，该系列12V里面最大功率版本就120w，也才80块钱出头。这玩意主要是无风扇，不需要后期魔改，也不担心散热问题，毕竟体积老大了，主要突出一个省心吧如果12V需要更大功率就是EDR系列好像能到240w，也没多贵

难为水

weisir 发表于 2024-3-25 11:16
一直有个问题，不是很理解
你们的WiFi无线路由设备，为什么也要一起放进机柜里边，就只是讲究美观？ ...

这点我是两个考虑。
1. 路由器接入ups，没电了也可以短暂上网；
2. 真正无线覆盖我用的小米6500pro，带无线网关，智能家居比较好，而机柜里的只负责把比较偏的入户和书房的无线覆盖好就行了。

难为水

hope2774 发表于 2024-3-25 11:22
这个夏天咋办

上面有提到打算侧面安个风扇和百叶

ghwwx

你这个不要说夏天了，估计冬天都够呛。 难道在面板上开格栅通风？

xustrive

就爱TJ 发表于 2024-3-25 11:48
最开始我也以为明纬的会贵不少，结果发现其实挺便宜的，综合了保持时间，纹波以及超载性能以后选择了SDR ...

这么便宜，这是我没想到的。 我还以为要三百来块钱呢。

qp6g3o

关注了~

难为水

ghwwx 发表于 2024-3-25 11:53
你这个不要说夏天了，估计冬天都够呛。 难道在面板上开格栅通风？

后面会装散热风扇和百叶

难为水

ghwwx 发表于 2024-3-25 11:53
你这个不要说夏天了，估计冬天都够呛。 难道在面板上开格栅通风？

实际上我这套设备发热都不算高，最近几天下来观察完全没问题，夏天安个排气扇就好了

brucelee1126

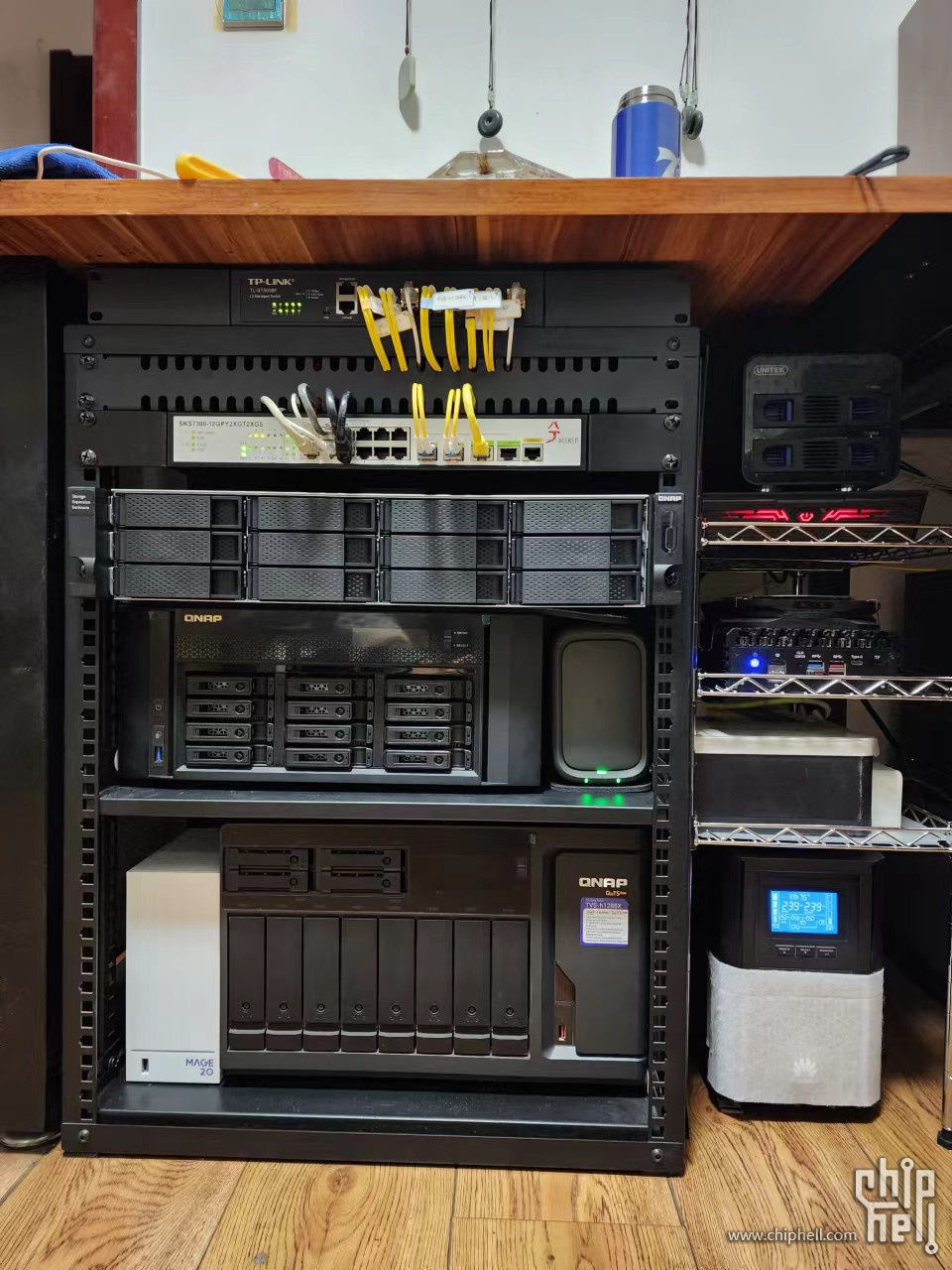

我的家庭机柜，目前网络部分等618撸一波，存储部分基本已定妆

cuixiang

看来wifi无线路由器不能放铁制弱电箱里？


放里面wifi信号会变弱？大概弱多少？

MolaMola

double post

MolaMola

难为水 发表于 2024-3-25 12:29
后面会装散热风扇和百叶

我之前就是打算开洞然后装风扇通风，结果因为外观的时间问题一直没动手，到现在都还没搬进机柜里

伦风凝星

深度350好像没法上图腾的短款壁挂柜。郁闷。。

happyqingmo

日常58 59℃  你硬盘不要了？

大白兔女乃子

就爱TJ 发表于 2024-3-25 11:22
木头柜子，不影响信号，应该就是美观考虑，而且不用考虑接线问题，就近直接拉跳线。供电方面还可以和机柜 ...

我的强迫症犯了

就爱TJ

大白兔女乃子 发表于 2024-3-25 14:32
我的强迫症犯了

设备都还没到齐，理线就先不管啦，先连上网再说

WHOISCHARLIE

难为水 发表于 2024-3-25 11:45
伊顿 5P650iR
深度没错，大约350左右

之前也是心水这个UPS，二手鱼淘了一台结果被坑了，申请退款，退货签收了就是赖到最后一天才让系统自动退钱，太恶心人了

WHOISCHARLIE

就爱TJ 发表于 2024-3-25 11:48
最开始我也以为明纬的会贵不少，结果发现其实挺便宜的，综合了保持时间，纹波以及超载性能以后选择了SDR ...

东哥自营买的明纬 GSM系列12v 90w的，超过150元了。你的120w才80出头？
网上明纬的假货多不多？

WHOISCHARLIE

brucelee1126 发表于 2024-3-25 12:54
我的家庭机柜，目前网络部分等618撸一波，存储部分基本已定妆

PT玩家吧？这些NAS满硬盘同时开机使用，功耗分分钟300w以上
