喜欢被(背）插，ROG BTF 套装开箱测试！HERO BTF+4090BTF

flameverge

FIRST:没有赞助，自费购买，不是大陆行货，有些东西没有参考意义直接省略。个人玩家，不是kol，只是分享自己感兴趣的，别攻击我，我有易欲症。

     讲实话，自这方案出来，我并不感觉市场上有很多用户真的对它感兴趣，笔者身边也没见到朋友在用这方案的产品。其实我也对这方案并不感冒，至于为什么会买这套？更多的是因为它是rog，他是hero，它代表着这个方案的最高规格，以及对某位亦师亦友的长者的致敬。所以，问题来了：


   朋友，你真的喜欢背插吗？

   CHH是一个拥有众多技术大佬，高端玩家以及某些隐藏RD的精英论坛。笔者自己并不是电气工程科班出身，喜欢玩这些东西也仅凭个人爱好。对某些东西的理解可谓是相当肤浅。在这个充满NDA，小圈子，信息封锁与人情世故的世界，对于某些知识的获取可谓是相当困难，高墙林立。所以对于各位愿意分享知识，引领他人，悉心教导的大佬。。。。致以最崇高的敬意。

    回归这篇文章本身，这次的ROG BTF套装在境外某些地区已经发售，大陆地区应该会稍等一段时间，希望这些内容对某些真的感兴趣的朋友起到帮助。

  手机拍摄，画质可能不是很好，见谅

   先来主板吧，讲实话这次的外包装我觉得是不如DARK HERO的好看的，但是我觉得这一点应该对于大部分消费者并不在意，我更在意产品本身的体验。


   打开包装便可见到主板本体，底下有垫泡沫棉防止磕碰。至于配件部分，笔者就不详细展示了，跟MAXIMUS Z790 FORMULA与MAXIMUS Z790 DARK HERO的配件是一致的。这些东西都写在官网，笔者自己更关心不被华硕提及的那些东西。

   主板靓照，巨大的散热马甲真的很好看，中间再加个小屏幕的话，感觉华硕可以直接省略掉EXTREME了。
下面就是一些细节图了，笔者觉得单独拍一张主板过于单调，刚好手上留着一张DARK HERO，就放一起对比一下吧。不过那张，额。。。。。将就看吧。

  其实这两还是有很多地方是很像的，毕竟大概就是基于DARK HERO重新布线修改的吧。



   拆掉马甲后的裸体图。大致的布局是相同的，除了第二条PCIE x16 solt常规扩展接口并没有减少，
    有些不重要的外接线接口有被阉割。不过这里要讲的东西有点多，一一来吧
。
   1，HERO BTF与DARK HERO 供电规模是一样，起码元器件与布局是一致。所以不存在性能区别，至于每个元器件，pwm，drmosfet，电容电感，中控ic我就不一一报菜名了，有些东西我去查过，即使有名字也不清楚详细性能与差异，笔者也没有万用表示波器这些高端玩意，看不懂电路，只能说一样。可能有些业内大佬知道那也请自己查询吧。

   2，我有咨询ROG的玩鱼哥，（感谢大佬百忙之中还愿搭理我这条小杂鱼）DARK HERO与HERO BTF的dram layout是一样的，两者不存在物理上的性能差距，在dram oc这一块这两者的性能是一样的。

   3，声卡网卡也是一致的，无线网卡都是来自于intel的BE200，说实话，今年wifi7的三个无线网卡我都用过，MAXIMUS Z790 Refres的所有主板在中国（以及港澳台）售卖至今的所有版本均为intel BE200，这也是我在wifi7觉得最好的无线网卡。

   4，基本的风扇以及argb接口HERO BTF都有保留，但是位置并不相同，需要购买装机的用户需要注意一下，并不是说只是在背面而已。就比如cpu fan口我起码接错四次才发现它在正面。我真的是绷不住了。Ami bios页面给我弹了三天的cpu fan error，直到最后拆下这张主板我才找到。（下图）




  5. 这张主板因为没有背板拿在手上还是感觉有点不稳，就好像我风湿多年的老寒腿，经不起一点弯折，背面的pin脚感觉也很容易弯折，各位买来装机的用户一定要万分小心呀，千万注意，特别是拆掉m.2 马甲后感觉主板拿在手上真的头重脚轻，当然这个是无法避免的问题，背面的接口导致很难排线出更多孔位来安装背板





    6，上面的图大家应该看到DARK HERO有给drive mosfet背面的滤波电容贴导热贴，再到导到整张金属背板上散热，那HERO BTF没有背板导热会不会有什么影响呢，我的评价是，没有鸡毛区别。甚至温度都一样。。。。。

    7，DARK HERO与HERO BTF的io部分也完全一致（下图）




       好了，篇幅有限，无法提及太多东西，接下来放一些接口细节图吧。









      感觉主板这边已经没什么好说的了，主打的就是一个美观，干净帅。

     哦对了，如果有小伙伴不理解 dram layout 相同这句话的话，那么笔者也略懂一点超频。
    随便用脚跑的8200 36 48，dram使用的是来自G技术的8000 xmp16gx2 adie。由于手上实在没留太多体制很好的cpu和记忆体，所也也只能这样。之前G技术8400 xmp
   3gm的开箱文里也有dh的oc图，达成8400 24x2与7200 24x4 mt烧机通过。



       4dimm oc 特别是rog的主板，个人感觉有些需要注意的点，跟APEX的逻辑似乎有些地方是不一样的，这里就不详细讨论了，上图是aio360 常温测试，
  电压和timing就不放 了，特别在14代u，建议尽量不要抄作业，有对这张主板和DARK HERO超频感兴趣的朋友可以评论区讨论。
     主板差不多就到这里了。显卡的部分我并不想写的太详细，一是自己花钱买的卡真的舍不得拆，二是大陆地区要发售的4090D版本，跟完整核心的4090肯定存在性能上的区
  别，vga bios笔者估计也不一样。只能说外观相同那就看看吧


    接口以及原本存在16pin位置的细节图（其实我挺想知道这个接口叫啥来着）






     说实话，还是建议华硕把这一个区域做成一个整体，这样看还是多少有些突兀。
     不过估计重新开模修改方案再生产是一件挺麻烦的事情，

    毕竟估计BTF这套的产量也不会特别多吧。其实也还是看得出ASUSTEK想把这一块尽量做的美观一些。
  不过要说我到底有没有跑性能测试，那肯定是跑了的，
  在rog tweak ii软件中除了风扇调节条的其他能拉满的调节条直接拉满，
  刚好到time spy 4万分。不过这个，不能做参考。
  不能做任何参考！！！




其实这篇文章到这就结束了，再做点补充吧，其实这一套设备必须要搭配BTF机箱使用，还有BTF版的GR701机箱，不过我没有在任何地方看到它发售，这张主板极难安装到常规测试平台支架上，我也是绞尽脑汁垫高螺柱才装上，显卡就用之初就支撑着，非常危险。写这篇文章的时候我已经把这一套收起来等着机箱的发售了。也正是因为如此所以没有装机图展示了，起码我装的太丑了，仅仅是为了测试。。。。
哦对了，忘了个东西
HERO BTF没有显卡快拆，但是不影响它的接口强度






如图所示，显卡成九十度垂直的时候是很牢靠的，略微向下倾斜十度便可以顺利拔出。


        还有一些小想法想分享，如果有官方的人员看到这的话。。。。


      其实我个人觉得HERO BTF或许将那个pcie x4 solt接口切掉换成pcie x16 接口更为合适，背后也应保留在DARK HERO上存在的8pin pcie供电接口。虽然没有了nvlink，没有了交火，但是总有人需要插上两张显卡分工使用（我就是！），也有些用户会需要用到外接的pice声卡，网卡，磁盘扩展卡。

     还有一个就是很建议rog出一条BTF主板的pcie延长线，其实想象的到，电脑到这个价位的用户很多都会选择显卡竖装来提升外观美感，这个群体的数量是很庞大的。这个你们真得考虑。

     到这里，这篇文章也就结束了，2500字，仅凭热爱，回到最初的问题：

       朋友，你真的喜欢背插吗？


     最近在玩b650i+8700g 今年的apu似乎并没有看到太多小伙伴在使用，下一篇文章应该会写一下吧，应该，如果还有人感兴趣的话。。。。。。。。·

vasomax

开始我还以为背插显卡的主板,省掉了显卡的供电线,现在主板翻过来一看 ,原来是16PING接倒主板背面,再改装成接插口......
这样的话........

大地飞鹰

等着看装机效果~~~

flameverge

vasomax 发表于 2024-3-30 12:45
开始我还以为背插显卡的主板,省掉了显卡的供电线,现在主板翻过来一看 ,原来是16PING接倒主板背面,再改装成 ...

只是单纯 正面好看点

sun1a2b3c4d

PO主这么色气的标题……我都不知道该怎么回复了。

zyjro

背插费如果是0就非常喜欢。可惜不是0

bak

vasomax 发表于 2024-3-30 12:45
开始我还以为背插显卡的主板,省掉了显卡的供电线,现在主板翻过来一看 ,原来是16PING接倒主板背面,再改装成 ...

是不是感觉有点脱什么...

RyanLR

如果因为背后插入剩下的15-20块成本能体现到终端零售价上，我还是愿意考虑换换姿势的

toddler

BTF 这种兼容性看起来比较不友善，目测显卡插在普通主板上会引起冲突

flameverge

RyanLR 发表于 2024-3-30 20:12
如果因为背后插入剩下的15-20块成本能体现到终端零售价上，我还是愿意考虑换换姿势的 ...

境外价格是挺实惠的，至于，我不好说。。。

flameverge

toddler 发表于 2024-3-30 20:25
BTF 这种兼容性看起来比较不友善，目测显卡插在普通主板上会引起冲突

只能在btf主板上的，大佬
试过了，其他任何主板都不可能兼容

月兮

其他接口都到背面了，为啥独留一个cpu fan在正面，好奇怪啊！

yaoohui

月兮 发表于 2024-3-30 21:59
其他接口都到背面了，为啥独留一个cpu fan在正面，好奇怪啊！

插在后面不科学，我还专门做了转接板。

月兮

yaoohui 发表于 2024-3-30 22:42
插在后面不科学，我还专门做了转接板。

风扇旋转下位置，让线不要绕风扇半圈，长度还不够吗？

yaoohui

月兮 发表于 2024-3-30 23:05
风扇旋转下位置，让线不要绕风扇半圈，长度还不够吗？

不是绕风扇，需要绕主板，很难看。

yaoohui

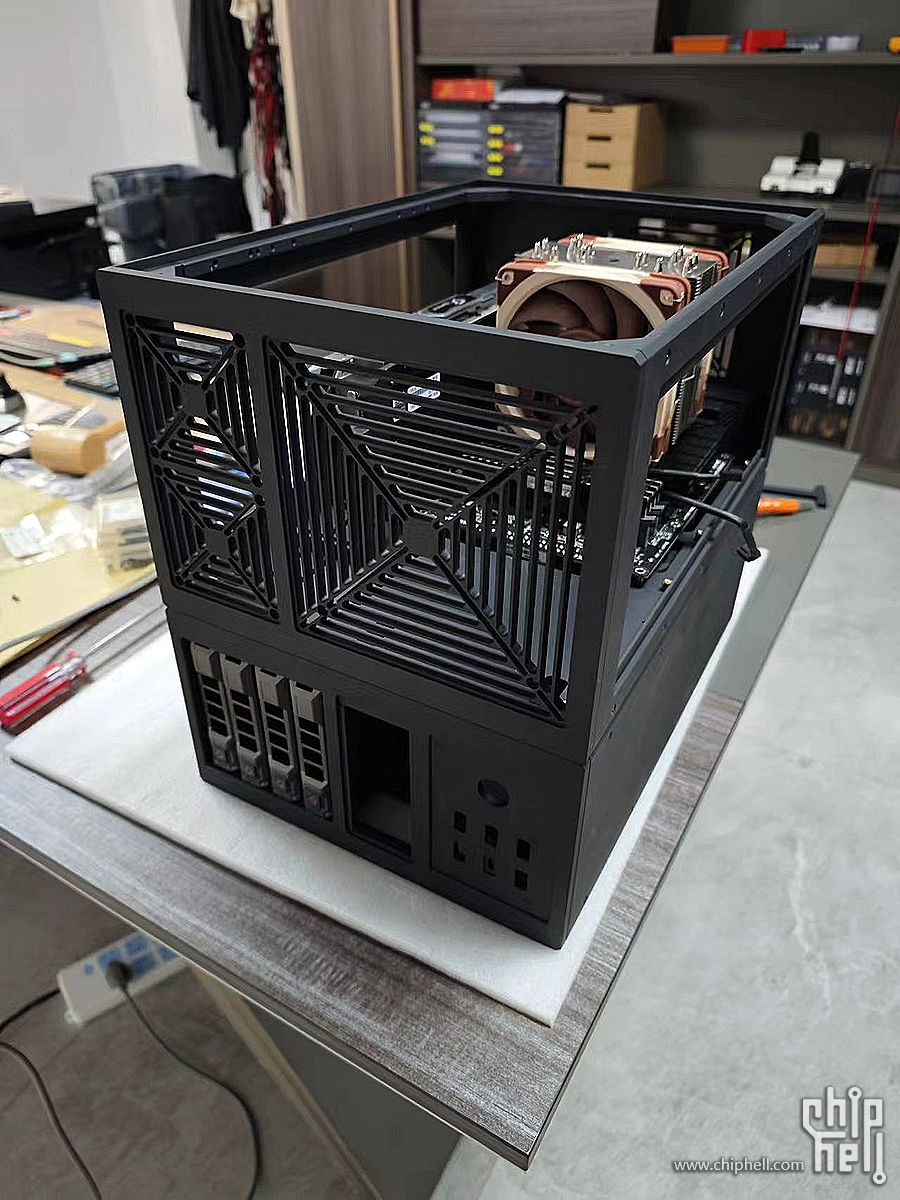

背插买的早，没有合适的机箱，就自己设计了一个，表面没线看着清爽，等完工了发图。
