这些年内存条的电压为何越做越低了？现在内存条的主流电压是多高？

huangfuda · 发表于 2024-5-16 11:21

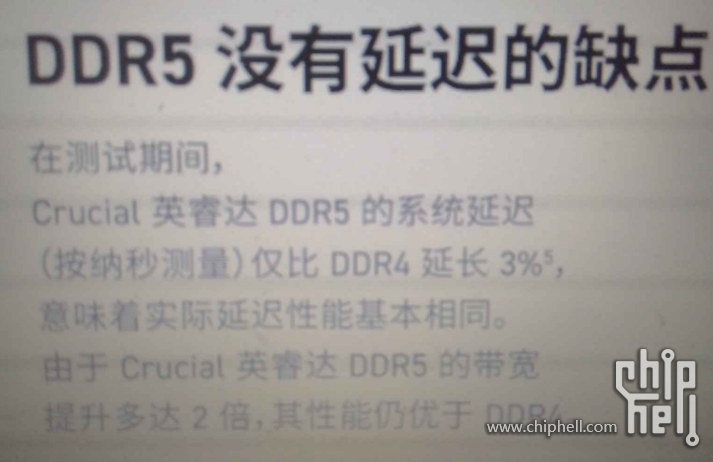

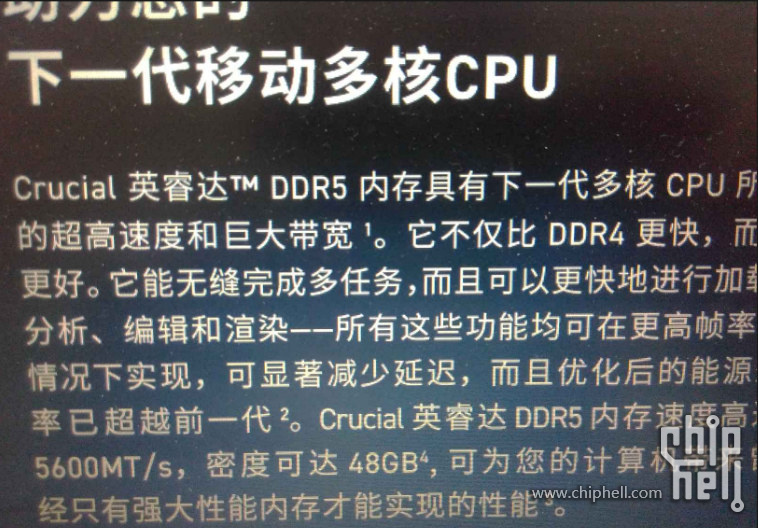

刚发现ddr5的笔记本内存条都出来了，
一根有32G，甚至48G，
但是电压却没有ddr4高

为何容量变大了，电压却变低了呢？

Kwanner · 发表于 2024-5-16 11:38

电压跟容量没有绝对关系啊，电压得益于制程的升级优化、具体细节后面大佬们科普吧

imyz · 发表于 2024-5-16 11:53

猜测一下：工艺越提升，即：纳米数值越小，则越需要低电压，因为硅半导体并不耐高压，为防“击穿”？这是其一；

其二，考虑到电流做电功发热，电流也不能过大，一是高温又将造成材料耐压能力下降，二是线路间“漏电”。在阻抗一定的情况下，降压也降低电流，符合这一要求。

HyperSPH · 发表于 2024-5-16 11:59

D5的规范标准定的就是1.1V，至于为什么这么定。可以查下JEDEC DDR5标准制定背景。

gbawrc · 发表于 2024-5-16 12:03

提示: 作者被禁止或删除内容自动屏蔽

旋风 · 发表于 2024-5-16 12:20

能效比当然是越低越好。

af_x_if · 发表于 2024-5-16 12:33

处理器也是越来越低的，我是说基准电压。

P2FX · 发表于 2024-5-16 12:42

以前的CPU还是5V的呢

sekiroooo · 发表于 2024-5-16 12:57

imyz 发表于 2024-5-16 11:53
猜测一下：工艺越提升，即：纳米数值越小，则越需要低电压，因为硅半导体并不耐高压，为防“击穿”？这是其 ...

有道理⛄

binne · 发表于 2024-5-16 13:44

摩尔定律，硅工艺的演进是伴随着工艺线宽减小和工作电压减小，线宽小带来的好处是单位晶体管成本降低，寄生电容小（频率快），降电压的好处大家都懂，降功耗，大家降压超频玩的那么溜，你就不允许 DDR的定标准的人也来降压超频。对于内存超频玩家，加电压加散热马甲也是常规炒作。

猫LOVE · 发表于 2024-5-16 13:49

本帖最后由猫LOVE 于 2024-5-16 13:56 编辑

电压的作用是保证信号强度，只要电压能保证信号的完整以及信号的纯净，低电压只会比高电压更好，这也是工艺制程进步后的趋势，你会发现以前的老物件电压都高的离谱

ttt5t5t · 发表于 2024-5-16 14:06

电压低，才能快速跳变
电压低，才能压低功耗

zhqiang · 发表于 2024-5-16 14:30

功耗P=1/2*CV^2f, 所以降低电压能有效降低功耗

huangfuda · 发表于 2024-5-17 14:39

ttt5t5t 发表于 2024-5-16 14:06
电压低，才能快速跳变
电压低，才能压低功耗

快速跳变什么意思

ttt5t5t · 发表于 2024-5-17 18:06

huangfuda 发表于 2024-5-17 14:39
快速跳变什么意思

就是从0到1的变化越快越好越接近方波越好

rx_78gp02a · 发表于 2024-5-17 18:15

信号有上升时间，电流不能突变，IO驱动能力有限，越低的电压上升时间越短，更利于高速变化，功耗也更低。

huangfuda · 发表于 2024-6-11 22:26

ttt5t5t 发表于 2024-5-16 14:06
电压低，才能快速跳变
电压低，才能压低功耗

ddr6、ddr7的电压是不是会更低

acalephs0v0 · 发表于 2024-6-12 02:12

ttt5t5t 发表于 2024-5-16 14:06
电压低，才能快速跳变
电压低，才能压低功耗

错了，同工艺越低电压速度越慢。
电路上升下降时间的计算方式是负载电容乘以电压除以电流，而数字电路的平均电流和电压的平方成正比，所以相乘之后上升下降时间和电压成反比。电压越高电路完成翻转越快。
电压越来越低就是因为换了工艺。一般来讲新工艺会缩短沟道长度，而沟道电场等于电压除以沟道长度，所以必须等比例降低电压，否则沟道电场会过大击穿晶体管。实际上当然更复杂，不过电压总体是随着工艺换代不断下降的。

jwongsv · 发表于 2024-6-12 09:19

电压和功耗的关系是平方

ttt5t5t · 发表于 2024-6-12 16:26

acalephs0v0 发表于 2024-6-12 02:12
错了，同工艺越低电压速度越慢。
电路上升下降时间的计算方式是负载电容乘以电压除以电流，而数字电路的 ...

原来如此是我想当然了

huangfuda · 发表于 2024-6-12 18:22

acalephs0v0 发表于 2024-6-12 02:12
错了，同工艺越低电压速度越慢。
电路上升下降时间的计算方式是负载电容乘以电压除以电流，而数字电路的 ...

ddr5的制程比ddr4更先进，所以电压必须降低？

bigeblis · 发表于 2024-6-12 18:25

提示: 作者被禁止或删除内容自动屏蔽

bigeblis · 发表于 2024-6-12 18:28

提示: 作者被禁止或删除内容自动屏蔽

bigeblis · 发表于 2024-6-12 18:37

提示: 作者被禁止或删除内容自动屏蔽

zhuifeng88 · 发表于 2024-6-12 18:42

bigeblis 发表于 2024-6-12 18:28
上升率不变的情况下，需要改变的电压越低，则耗时越短，也就是频率可以更高！
比如上升率1ns/V，如果是1V ...

现代的器件工作条件更接近这种情况

下降到低于0.4V逻辑0, 上升到高于0.6V逻辑1, 中间亚稳态

1V下, 上升率1ns/V, 0.4-0.6V上升需要200ps
2V下, 上升率0.5ns/V, 速度翻倍

而不是需要上升到1V和需要上升到2V

bigeblis · 发表于 2024-6-12 19:10

提示: 作者被禁止或删除内容自动屏蔽

bigeblis · 发表于 2024-6-12 19:18

提示: 作者被禁止或删除内容自动屏蔽

acalephs0v0 · 发表于 2024-6-13 02:21

huangfuda 发表于 2024-6-12 18:22
ddr5的制程比ddr4更先进，所以电压必须降低？

更先进，所以可以降低。
降低电压的理由可能是新制程电压上限更低，也可能是新制程能效更好所以降压省功耗。
至于具体到DDR5和DDR4 JEDEC电压从1.2降到1.1，只是为了省功耗。
而DDR2到DDR3从1.9降到1.5可能就是工艺不再支持最高1.9的电压了。
