不会数数了,帮忙数或者回忆下两代PCIE数量

spacebreaker

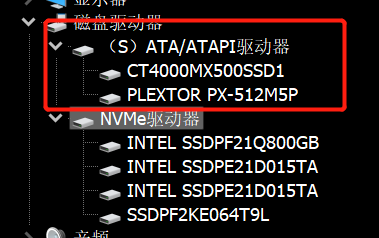

Zen3用了好多年了，之前zen4上市时没太关注。看了看zen5 870即将给USB4后所剩无几的PCIE似乎不够，于是又回看下x670e...看不明白了

主要想算算这几个SSD给够带宽后显卡还剩几条....
目前x570主板:
PCIE1显卡 PCIE x8
PCIE2上用插了和asus那张4槽m2转接卡，设置PCIE“分叉”两个pciex4给两个SSD用,共计 PCIE x8
PCIE3上独立插了一个SSD           PCIE x4
一个m2插槽上插了一个SSD  这里刚发现有点异常   目前PCIE x1








因为期间调整过硬盘接口，刷过bios，刚刚查数的时候发现有一个m2接口的ssd还是跑在了x1上了，但是我似乎记得开始的时候，好像，可能，大概从PCIE1显卡哪里又分出x4给它？

看了下rog这个x670E这代比我的x570少了个PCIE插槽，但是似乎算完M2的争抢关系后和我的是一样的？这里懵了。



或者简单点问，
1.当年zen3 zen4给的PCIE通道数一样吗（不考虑几代的PCIE）。
2.帮算下x670 x870保证几个nvme带宽正常的情况下，显卡还能剩下几根牙签？

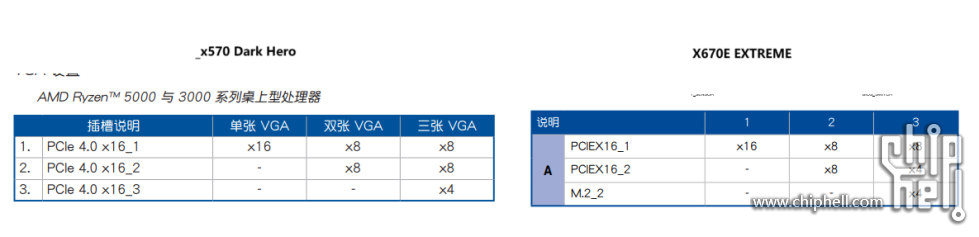

570说明书


X670说明书

===============================
再补充下还有几个sata（争PCIE的话可以移除不用)

可以抱的萝卜

你如果是一张卡+四块M2的话，X870E/X670E/X670随便哪张主板全都可以跑满，

Lancelotdl

c9e是am5主板里拆分比较复杂的一个了，算不清楚的话建议看tuf x670e plus简单明了，一个x16（直连），两个x4（芯片组），三个4.0/5.0的m2（2个直连1个芯片组），剩下pcie3.0就是网卡sata那些就不用看了，前面的已经能满足你需求了，也没有拆分显卡。所以大部分x670e都能满足你的需求，但要注意有一些x670e主板的通道数没有用全，比如猛禽x670e-e。

x870e的话从理论上有4个直连的通道被要求做成usb4，所以应该是比x670e少一个直连m2。板厂具体怎么做还是要等板子出来看。

spacebreaker

Lancelotdl 发表于 2024-6-4 22:48
c9e是am5主板里拆分比较复杂的一个了，算不清楚的话建议看tuf x670e plus简单明了，一个x16（直连），两个x ...

首先感谢。
1.猛禽x670e-e就是ROG_STRIX_X670E-E_GAMING_WIFI吧？
2."三个4.0/5.0的m2（2个直连1个芯片组）"这些全用上，每个也都是X4的？

大头吃小头

x570是最多提供16条pcie额外通道 （4个sata 2个x1或者别的 2个有线无线网卡 2个nvme
x670最多提供20条pcie额外通道（4条1桥的4.0 4条1桥的3.0  8条2桥的4.0 4条2桥的3.0） 可以组8个sata（4个sata+usb4） 两个个nvme x4  剩下4x给有的没的）

其实x670光通道数有进步，但是二仙桥太恶心了

spacebreaker

大头吃小头 发表于 2024-6-4 23:01
x570是最多提供16条pcie额外通道 （4个sata 2个x1或者别的 2个有线无线网卡 2个nvme
x670最多提供20条pcie ...

看您说的我似乎数清楚了，用现在的x670假设下未来x870：
16直连给显卡。
4条1桥的4.0假设给未来的USB4 ；8条2桥的4.0给我两个gen4x4 SSD ；4条1桥的3.0和4条2桥的3.0给我两个gen3x4 SSD。所以是完全够用的，对吧。

============
不太对 ，x870的usb4要求直连。我算错了，又删不掉..

Lancelotdl

spacebreaker 发表于 2024-6-4 22:54
首先感谢。
1.猛禽x670e-e就是ROG_STRIX_X670E-E_GAMING_WIFI吧？
2."三个4.0/5.0的m2（2个直连1个芯片组 ...

1.对的，我刚才光看帖子里发的截图是Crosshair X670e Extreme的拆分了，没点开看那个链接。链接那个说明书就是我说的猛禽x670e-e，这板子为了双卡拆分通道硬是没用全，很奇怪。

2.每个都是x4的。
如果想详细了解的话给你推荐个b站视频系列，这个up把第一批的am5主板通道使用情况都讲的很明白。因为am5主板有些拿4.0通道做网卡的，有的拿直连5.0x4通道做3.0x4的，也有一些干脆剩了几条没用的，自己一个个算会比较头疼，像你这样拓展需求比较高的容易踩坑。

spacebreaker

Lancelotdl 发表于 2024-6-4 23:14
1.对的，我刚才光看帖子里发的截图是Crosshair X670e Extreme的拆分了，没点开看那个链接。链接那个说明 ...

看了下，数明白了。但是像你说的，具体怎样还得看板子做出来，不过应该可以，非常感谢。
