求助大佬，如何布线？ 电视柜只有光纤

jwongsv

各位大佬帮帮忙看看，新居，之前布线没想清楚，现在情况是这样的

本人网络小白，请大佬们挽救一下这个糟糕情况

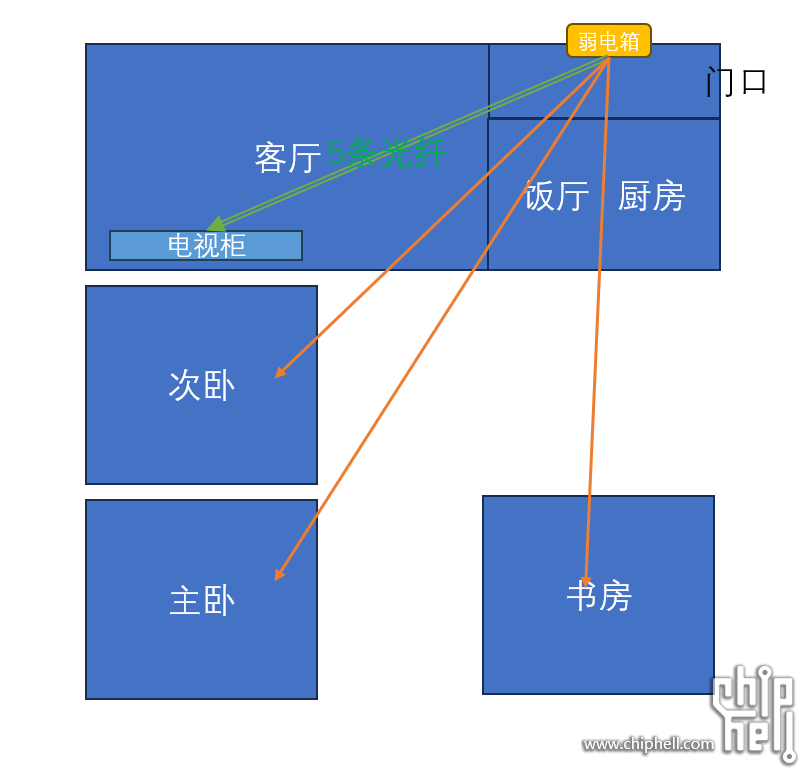

注：橙色线是网线，绿色是光纤。

新居布局和布线情况如图



↓ 方案1，打算是用中兴晴天子母套装（千兆主路由，通过交换机poe供电给房间3个子路由，mesh组网）




↓方案2，打算是用中兴晴天5100+做2.5g主路由，然后另外3个子路由分布三个房间mesh组网，通过交换机poe供电

jwongsv

自己顶一下

eeechi444

我的建议是主卧/次卧/书房用面板AP*3，由弱电箱的交换机供电（2*10G光/4*2.5G电的POE交换机）
电视柜再上一个2*10G光/4*2.5G电的POE交换机，光口和弱电箱的交换机光口级联（甚至可以链路聚合)，客厅增加一个吸顶AP*1

就是你的方案2，2台交换机可以走10G光了，你的规划里面2个交换机应该没法走网线吧？

光猫可以放在弱电箱里的，你会设置VLAN就行

lee_jiunn

光猫不是接入路由器吗？为什么你要接到交换机

jwongsv

lee_jiunn 发表于 2024-6-11 06:09
光猫不是接入路由器吗？为什么你要接到交换机

为了带宽啊，交换机的万兆光口+全2.5G的

jwongsv

eeechi444 发表于 2024-6-10 22:42
我的建议是主卧/次卧/书房用面板AP*3，由弱电箱的交换机供电（2*10G光/4*2.5G电的POE交换机）
电视柜再上一 ...

请问这个方案路由器是放在那里，电视柜么？？

链路是    入户光纤→弱电箱光猫→弱电箱光口交换机→电视柜光口交换机↔路由器

是这样么？路由器负责拨号和分配ip，两个光口交换机都是在同一网段么？

lee_jiunn

jwongsv 发表于 2024-6-11 09:12
为了带宽啊，交换机的万兆光口+全2.5G的

，那样只会更慢，所有的外网数据要在交换机里发给路由，然后路由返回交换机，交换机再给光猫，数据要经过两次交换机，你这不仅是多此一举了，还加个障碍，要不你就换个2.5G或者万兆的路由。再说你的光猫的口是多块？出口带宽多少，换了2.5个路由有用吗？

eeechi444

jwongsv 发表于 2024-6-11 09:42
请问这个方案路由器是放在那里，电视柜么？？

链路是    入户光纤→弱电箱光猫→弱电箱光口交换机→电视 ...

是的，这样你可以在电视柜那里布置一个小型机柜，路由器，NAS都可以放在里面，可以组万兆局域网。


这种方案你的弱电箱交换机要做个VLAN，把光猫的接口和各个AP的接口的IP网段区分一下，去B站做做这方面的功课，不太难。

如果你想把路由/NAS这些设备放书房都是可以的，需要增加万兆光转电模块就行

jwongsv

eeechi444 发表于 2024-6-11 12:20
是的，这样你可以在电视柜那里布置一个小型机柜，路由器，NAS都可以放在里面，可以组万兆局域网。

请问是这样么

jwongsv

自己顶一下

wangzorro

你为啥每个房间不走光纤走网线呀，客厅反而走了5条光纤

jwongsv

wangzorro 发表于 2024-6-11 17:51
你为啥每个房间不走光纤走网线呀，客厅反而走了5条光纤

原本弱电箱到电视柜有1条网线，我让电工帮我拉多两条光纤，结果他把网线抽调了，拉了5条光纤进去。就成了这个样子了

eeechi444

jwongsv 发表于 2024-6-11 17:22
请问是这样么

是这个意思

jwongsv

eeechi444 发表于 2024-6-11 20:20
是这个意思

好的！！谢谢

俊华V网络

怎么看着这样的组网很别扭你每个房间都要用到有线设备吗？看你电视机，机顶盒，高清播放机这些连接WIFI不就好了？为什么非要连接到交换机

港城钢铁侠

直接猫棒+双口万兆SFP+的软路由放客厅，然后光纤回弱电箱接交换机就行了

wxlg1117

实在凑合，1对一光电转换器

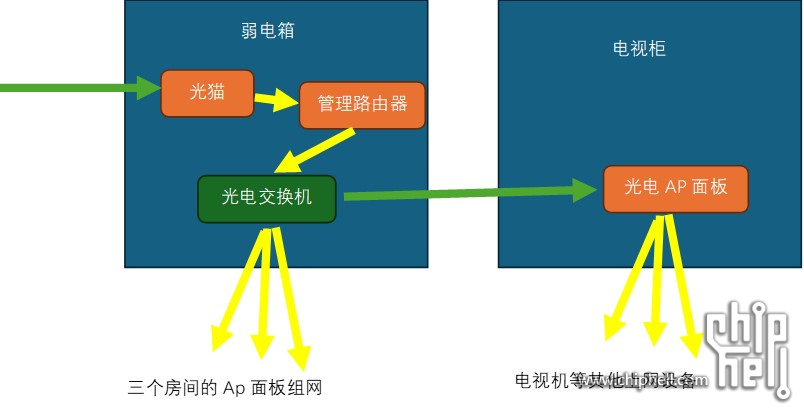

未命名h

交换机处还可以接录像机、监控等设备

光电AP可以换成光电路由器（不建议相对更贵），需要连较多设备时可以再接一个小交换机或路由器

jwongsv

未命名h 发表于 2024-6-13 16:41
交换机处还可以接录像机、监控等设备

光电AP可以换成光电路由器（不建议相对更贵），需要连较多设备时 ...

这个方案主要是很可能塞不进去，，，弱电箱太小了

未命名h

jwongsv 发表于 2024-6-13 17:02
这个方案主要是很可能塞不进去，，，弱电箱太小了

正常大小弱电箱应该没问题的，或者可以加点钱把交换机和路由器换成一个光电路由器
