华擎Z790 NOVA WIFI7幻影新星怎么做到6个M2的？

靑靑孖紟

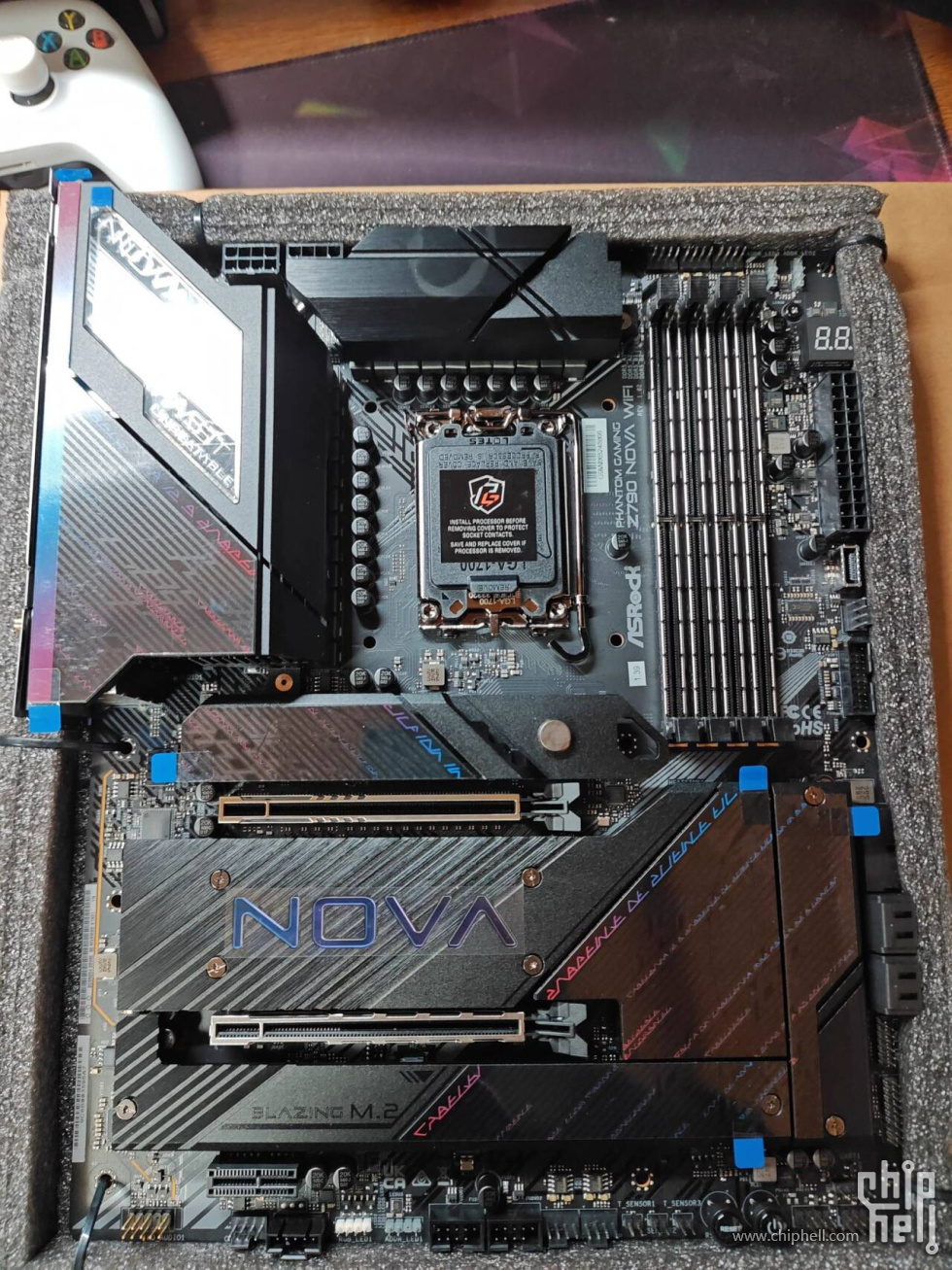

华擎Z790 NOVA WIFI7幻影新星怎么做到6个M2的？是不是所有主板独一份？真是妖板。。

aiyaya2004

窝艹，就离谱。。。

yutian12345

往pch上挂？z790m这个matx也有5个

Alienxzy

本来以为我的MPG Z790 EDGE WIFI DDR4有5个M.2已经不错了，没想到还有高手，怎么做到的估计是有个M.2和显卡分PCIe5.0通道，板上4个Sata接口说明通道也被占用了几条

ljy1414

从主板IO接口来看，SATA接口少了、USB接口也是
PCIE第二条金手指只有X4，全部都被划分去M.2

jimixiaozi

仅售2799元
CPU
PCIE5 通道 16个 给第一个PCIE12个 第一个m2 4个
PCIE4 通道 4个 给2号m2

Z790
PCIe4 通道 20 个 给第二个PCIE4个 剩下16个分4个m2

蛮丧心病狂的分法

zqintel

这价格是不想卖了

朱利欧

居然有三个T-Sensor接口，御三家这价位的给一个都嫌多了，利好分体水啊

ljy1414

再多看几眼，老实说这块主板第二个PCIE能用的设备不多就是了

SeanXmx

B650E超级雕还支持四个PCIe 5.0 x4 呢~

panzerlied

X570S Unify-X不也是6个吗

momoka

SeanXmx 发表于 2024-6-17 17:08
B650E超级雕还支持四个PCIe 5.0 x4 呢~

这是把显卡拆成8+4+4才有的。

周喆

南桥4个 CPU2个，有啥难的

momoka

官网介绍了，这个还是拆了显卡的，6个M2并不稀奇。

690和790，其实不拆显卡，都可以搞出6个M2的，只是说表现形式是4个M2加两个4x pcie，还是5个M2加一个pcie4x，或者6个M2的差别。

如果拆了显卡，还能再多一个4x或8x设备，但是显卡实际只能拆8+8，不然还能再加一个4x

PolyMorph

z890普遍是6个

panzerlied

momoka 发表于 2024-6-17 17:21
官网介绍了，这个还是拆了显卡的，6个M2并不稀奇。

690和790，其实不拆显卡，都可以搞出6个M2的，只是说表 ...

那X670E也能4M2+2PCIE 4X啊，只不过其中有一个是3.0 X2或者X4（损失2个SATA口）的，还有上行限制罢了。

本质上还是厂家愿不愿意做，做太好升级意愿就低了。

momoka

panzerlied 发表于 2024-6-17 18:07
那X670E也能4M2+2PCIE 4X啊，只不过其中有一个是3.0 X2或者X4（损失2个SATA口）的，还有上行限制罢了。

...

托了cpu多了4x可用通道的福。马上x870系列要强制4x要去做usb4，也就是留给m2的又少了囧。然后对方z890的时候cpu的5.0通道还会增加。一上一下差距又大了。

sekiroooo

790芯片组+13，14代直出pcie通道一共48条4.0以上级别通道。只要利用完全。做7个及其4.0×4的m.2都没问题。6个算啥。就看主板厂舍不舍得堆料而已。 这都没算原生的usb3.1 3.2

可以抱的萝卜

6个挺正常的，就算做七个或者八个也不是问题

魔语者

有没有雷电4,又只有4SATA,省下个X4很难吗?估计还有PCIE没用到呢

nbafatherlolsky

aiyaya2004 发表于 2024-6-17 16:41
窝艹，就离谱。。。

第一次看到？
出了快一年了
去年1111上了自营？
不知道？

孤舟一笠

这个是把显卡的X16拆成8+8，然后其中搞一个8给了m2用了4，浪费了4个CPU直连的PCIE5通道
如果没记错的话，华擎还有2个板也是如此设计，只不过来自CPU的pcie5.0通道拆出来给m2的和CPU直连的4.0的M2不同同时用。
