[已解决]8643母座如何压接到背板上

playyt

听说intel这个笼子可以自己接座子支持nvme盘，座子买到手后发现很难压下去，难道要大力出奇迹，有没有朋友告知一下怎么接

rx_78gp02a

我自己做的板子会把过孔放大然后烙铁焊上去，不是很好弄因为1.6MM的板子这个插座是不出头的。如果按规范做压下去需要非常大的力气，会刺穿过孔内壁

jimmyjin

我不是很懂但大受震撼！

playyt

rx_78gp02a 发表于 2024-6-24 15:10
我自己做的板子会把过孔放大然后烙铁焊上去，不是很好弄因为1.6MM的板子这个插座是不出头的。如果按规范做 ...

我已经非常用力了结果愣是刺不进去哈哈，感觉应该是有专用工具

猪圈

用台钳，zsbd

Anderson997

playyt 发表于 2024-6-24 15:17
我已经非常用力了结果愣是刺不进去哈哈，感觉应该是有专用工具

不怕坏就拧下螺丝，板子拿下来，台钳慢慢拧

linrailgun

对准，台钳慢慢压即可，压十几个笼子了

rx_78gp02a

playyt 发表于 2024-6-24 15:17
我已经非常用力了结果愣是刺不进去哈哈，感觉应该是有专用工具

要很大的力，整个人站上去都不行，要锤子锤的那种

playyt

谢谢大家，我来找台钳压哈哈

认真丶对待

楼主你这个硬盘笼是英特尔那个8盘2.5的笼子吗？网上说的直接装四个接口就能用了？但是你才压四个口是不是只支持4块NVME啊？

Mufasa

你买的插座不太合适吧，Press Fit 都是直接压的。

如果压到都要碎了还是压不进去，就是尺寸不对。

（我画过Press Fit的试验板，按照插座厂商要求的焊盘尺寸画，不需要费太大力就压进去了，然后拧好螺丝，完事）

Mufasa

认真丶对待 发表于 2024-6-24 22:17
楼主你这个硬盘笼是英特尔那个8盘2.5的笼子吗？网上说的直接装四个接口就能用了？但是你才压四个口是不是只 ...

这个笼子只支持4个NVME，剩下4个是SATA/SAS

认真丶对待

Mufasa 发表于 2024-6-24 22:22
这个笼子只支持4个NVME，剩下4个是SATA/SAS

某宝看了看，找到带这个背板的笼子了。有点大，放不进双光驱位的位置。

playyt

认真丶对待 发表于 2024-6-25 00:17
某宝看了看，找到带这个背板的笼子了。有点大，放不进双光驱位的位置。 ...

可以放，你去小黄鱼看看，这个笼子划算

tkdr2001

这种高速连接器都是压接工艺，一般都会有对应的模具，用压力机压的。

我这边其他产品有用高速连接器，用的1吨压力机压接，这种座子压上去如果品质不好，会影响信号质量

bestadler

端子机压，biu 一下就进去了

认真丶对待

playyt 发表于 2024-6-25 09:14
可以放，你去小黄鱼看看，这个笼子划算

我搜你这个背板的图是FUP8X25S3HSDK这个笼子带，某宝上是高一些的笼子，但是按你说的去小黄鱼搜就有那个已经压好端子的矮笼子，感觉黄鱼是不是给笼子后换的背板

playyt

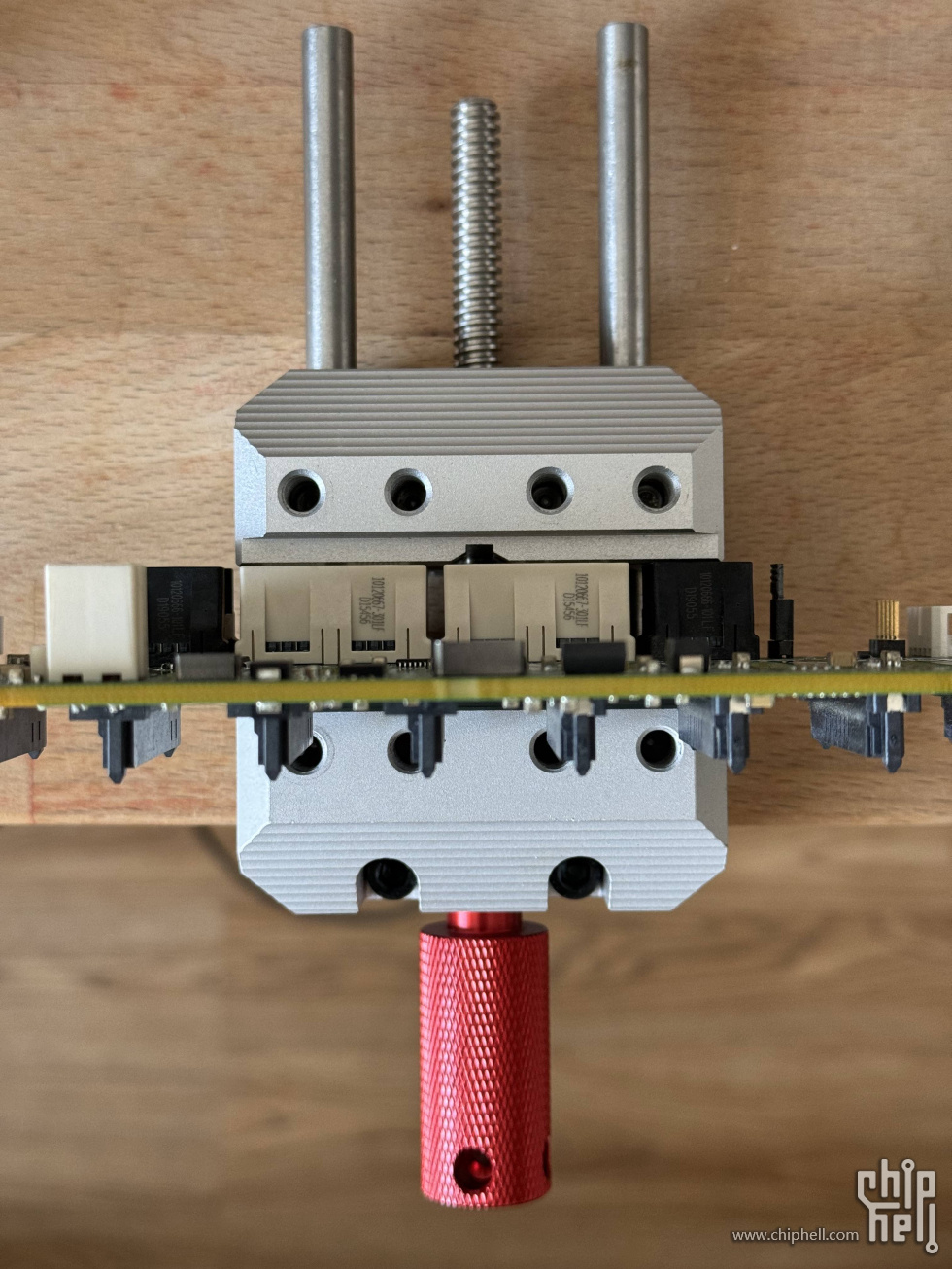

台钳压好了，果然省力

manowar0330

playyt 发表于 2024-6-27 15:34
台钳压好了，果然省力

真漂亮 补丁补丁

zhangyu1216

楼主这个8643的母座在哪买的？淘宝找遍都没找到，能否给个链接

playyt

zhangyu1216 发表于 2024-6-27 23:52
楼主这个8643的母座在哪买的？淘宝找遍都没找到，能否给个链接

10120667-301LF，关键字搜索就行了

zhangyu1216

playyt 发表于 2024-6-28 09:26
10120667-301LF，关键字搜索就行了

谢谢楼主

luannanxian

这个要配套风扇吗？
