RK3588 ITX主机+SFF-8643硬盘柜替换x86 NAS

港城钢铁侠

        去年给服务器的显卡升级成了intel arc A380，结果发现在这一年的时间里遇到需要转码的情况屈指可数，而且intel显卡的待机功耗也和A/N没法比。从UPS读取到机柜里所有设备的待机功耗大概是120W左右（交换机+NAS+软路由），负载起来有时能跑到150-170W，一天就是将近4度电，一个月光这些设备的电费都接近60块了，这个钱都够开多家视频网站的会员了，有点违背了折腾的初衷。

        这次折腾的其中一个契机是前段时间Misaka大佬在jellyfin里适配了基于RK3588的硬件转码，性能和速度都相当不错，最关键的是能耗比发热什么的比N100这些低很多，详情可以看Jellyfin中国特供版现已支持Rockchip RK3588。前段时间老莱Linus也搞了个3588的板子并做成了NAS，那个板子把RK3588自带的4条PCIE 3.0拆分成了4个x1给nvme ssd用，比较遗憾的是由于网口还是2.5G的，所以无法跑满PCIE 3.0 x1的带宽。和Misaka大佬讨论的时候偶然听说Rock5马上要出ITX板子了，自那之后我就一直关注这个板子的消息，上个月月底终于在淘宝上铺货了，第一时间入手了16G内存的版本

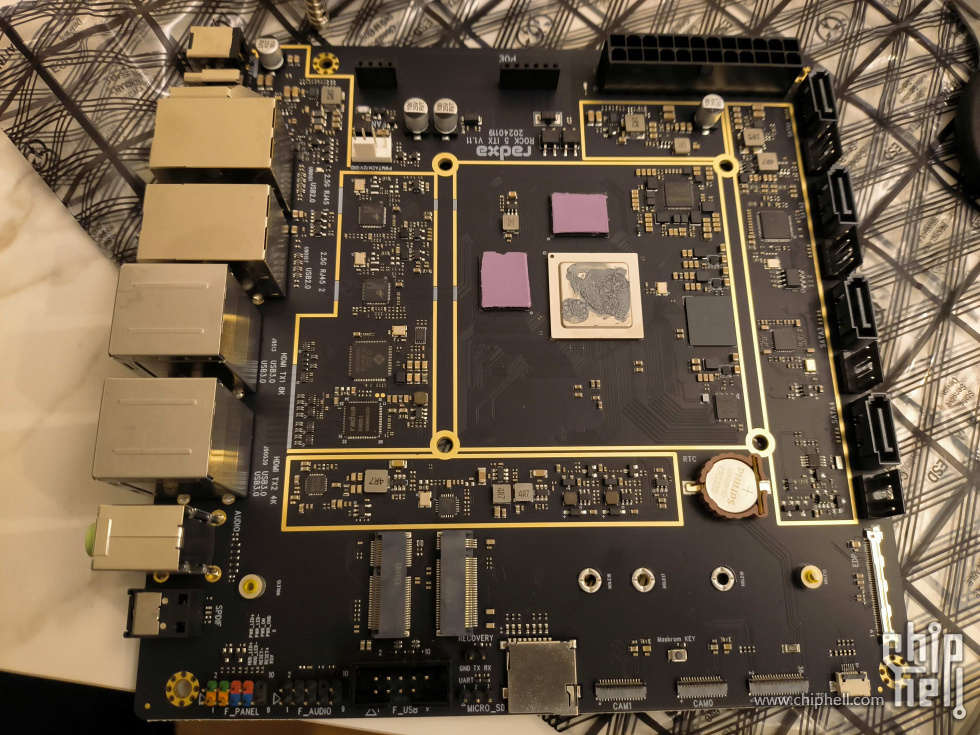

        板子自带4个SATA，通过ASM1164转接芯片提供的，占用2条PCIE通道，所以板子上的NVME硬盘就只有3.0x2的带宽了。正好傲腾16/32G的版本都用的3.0x2，拿来做个系统盘非常完美。

        折腾的另一个契机是B站刷到一个Up做的4盘位硬盘柜，背板少见的使用了SFF-8643接口而不是SATA，提供12Gbps的带宽，这样4个机械盘同时读写的话速度也不会出现瓶颈。供电也是DC供电而不是使用电脑电源的供电。背板还提供USB同步启动，风扇接口等功能，感兴趣的可以移步背板介绍


        这个硬盘柜以及背板给我提供了一个特殊的折腾思路：组装一台低功耗性能够用的小主机，一根线连接到这个硬盘柜，比起市面上动不动就多跟SATA线拖进机箱甚至是电源供电都要延长出来给硬盘柜供电的方案实在是优雅简洁太多了。接下来就直接到装机过程：

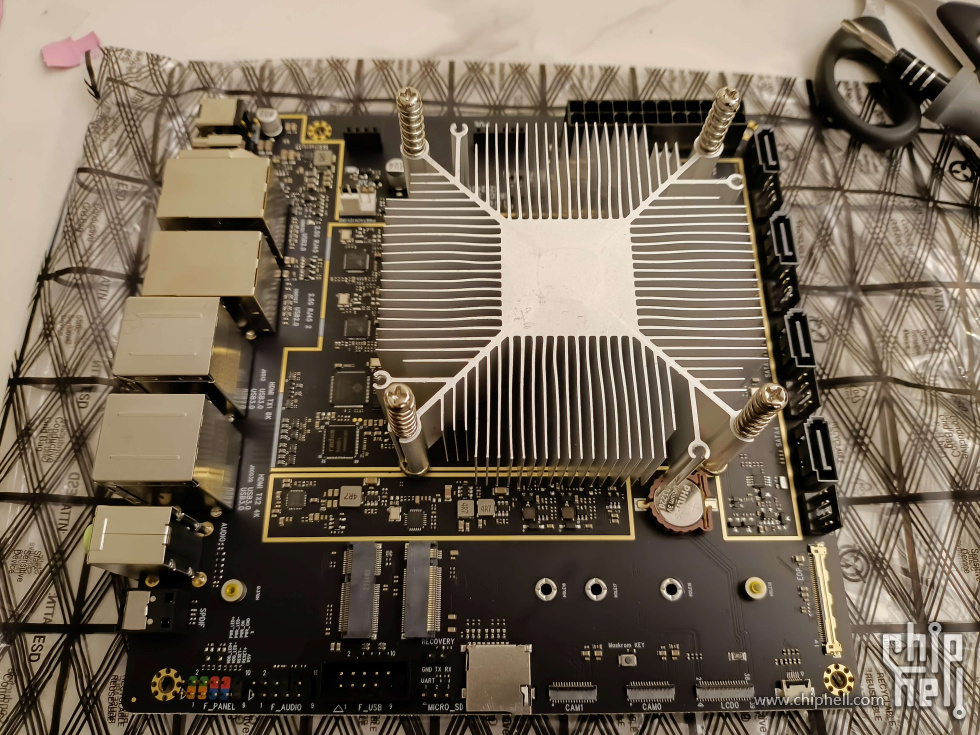

CPU散热是京东17块买的，压一个RK3588实在是绰绰有余




PCIE槽的那边插了一张内8643转外8644的卡，内部8643再接8643转4个SATA的线

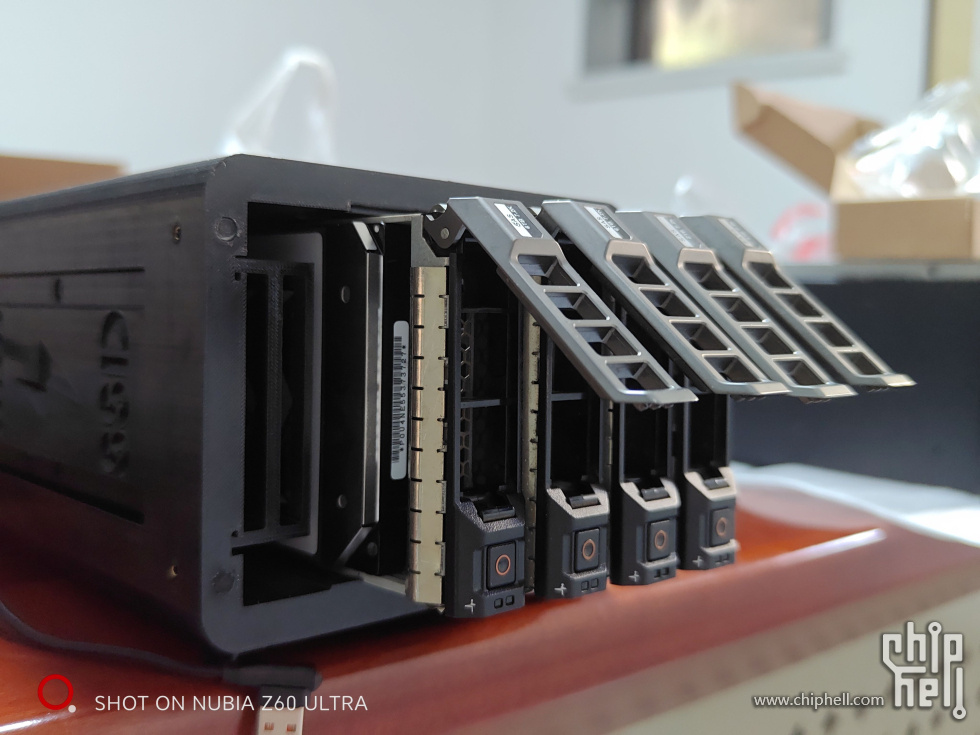

硬盘柜插满硬盘：





原来机柜里的3U NAS可以下岗了：

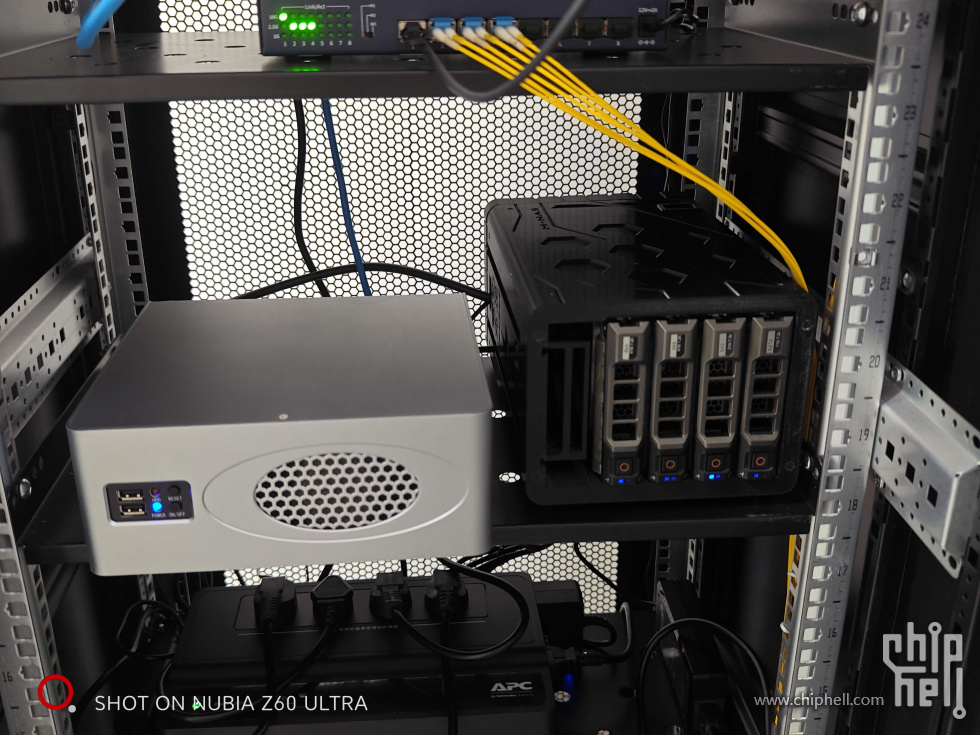

硬盘柜上机柜，看着还是挺和谐的：

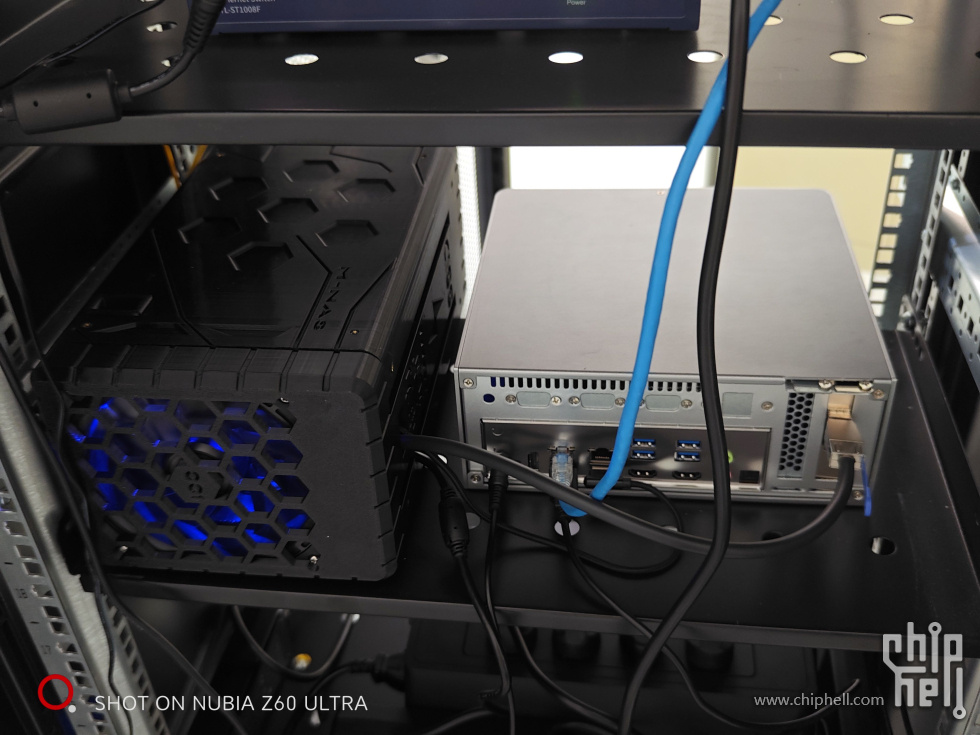

最关键的主机也进柜子里，实际发现接上线还是有点乱的，硬盘柜一根8643转8644的线+USB同步起步的线都需要连到主机上：

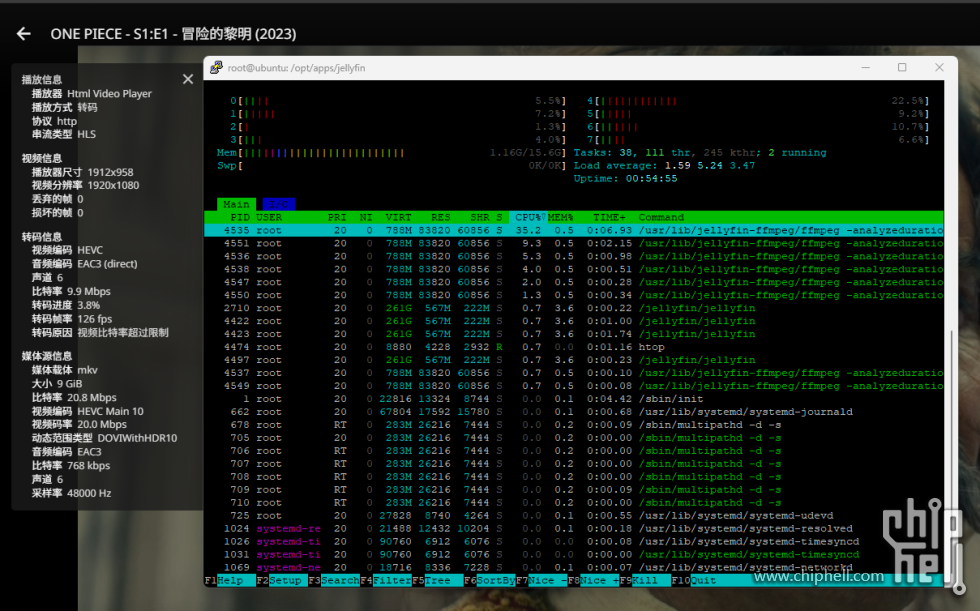

Jellyfin转码截图，可以看到CPU占用很低，帧数相当不错：





UPS上的功耗读数：








        总体来说本次折腾结果是相当满意的，待机功耗降低了接近100W。对于我来说RK3588提供的转码能力完全满足日常需求，毕竟大部分时间还是直接播放不需要转码 。

yutian12345

等你出a380

港城钢铁侠

yutian12345 发表于 2024-6-30 23:35
等你出a380

A380不一定出，超微的X12STL-F+CPU还有ECC内存应该会很快放二手区

yutian12345

港城钢铁侠 发表于 2024-6-30 23:37
A380不一定出，超微的X12STL-F+CPU还有ECC内存应该会很快放二手区

这些没需要

Oscarice

能这么迁移的话，存储方案是直接跑在linux嘛，感觉现在arm最大的问题还是生态了

港城钢铁侠

Oscarice 发表于 2024-6-30 23:42
能这么迁移的话，存储方案是直接跑在linux嘛，感觉现在arm最大的问题还是生态了 ...

我一直都用Ubuntu server做NAS，之前的x86的服务器也是ubuntu server

建议柠檬

前几天鬼市儿看见个双路RK3588的盒子要100我没要。。。。。。。。

港城钢铁侠

建议柠檬 发表于 2024-6-30 23:51
前几天鬼市儿看见个双路RK3588的盒子要100我没要。。。。。。。。

离谱了。。。能这么便宜的？

Misaka_9993

你还真买了这板子

港城钢铁侠

Misaka_9993 发表于 2024-7-1 00:09
你还真买了这板子

折腾完相当满意这板子

smthzhj

求itx机箱关键字或者链接多谢。。。

港城钢铁侠

smthzhj 发表于 2024-7-1 00:29
求itx机箱关键字或者链接多谢。。。

工控1U机箱

港城钢铁侠

smthzhj 发表于 2024-7-1 00:29
求itx机箱关键字或者链接多谢。。。

淘宝随便找家卖工控机箱的店搜ITX就能找到

gaoyi124

请问这个半高可以用pcie的卡的这个机箱是什么品牌什么型号?

smthzhj

港城钢铁侠 发表于 2024-7-1 00:34
淘宝随便找家卖工控机箱的店搜ITX就能找到

真没找到，1u不是那种扁的吗。我是想找个你这种不带电源位，又能插半高pcie的

港城钢铁侠

smthzhj 发表于 2024-7-1 00:47
真没找到，1u不是那种扁的吗。我是想找个你这种不带电源位，又能插半高pcie的 ...

小克思家的H270

港城钢铁侠

gaoyi124 发表于 2024-7-1 00:41
请问这个半高可以用pcie的卡的这个机箱是什么品牌什么型号?

小克思家的H270

Pau1

smthzhj 发表于 2024-7-1 00:47
真没找到，1u不是那种扁的吗。我是想找个你这种不带电源位，又能插半高pcie的 ...

还是船长V7-DC吧，没贵多少但颜值拿捏了

港城钢铁侠

Pau1 发表于 2024-7-1 08:34
还是船长V7-DC吧，没贵多少但颜值拿捏了

船长那机箱全铝的要500+，这个100左右，确实“没贵多少”

normanlu

如果这块rk3588的itx板子带一条pcie4的插槽就完美了

港城钢铁侠

normanlu 发表于 2024-7-1 08:59
如果这块rk3588的itx板子带一条pcie4的插槽就完美了

其实最好是给2条x2，这样一个上万兆网卡一个上SATA扩展

Oscarice

港城钢铁侠 发表于 2024-6-30 23:50
我一直都用Ubuntu server做NAS，之前的x86的服务器也是ubuntu server

那迁移确实没啥难度，我现在又是黑裙又是winnas的只能投降

seunji

NAS机箱是自己3D打印的吗，看起来不错诶

kaixin_chh

前几天正好买了海康的r1，上手直接刷成unraid用了

楼主要是早点发帖，也许我也折腾这个玩意了

港城钢铁侠

seunji 发表于 2024-7-1 10:45
NAS机箱是自己3D打印的吗，看起来不错诶

那不是NAS机箱，只是硬盘柜，B站Up做的

港城钢铁侠

kaixin_chh 发表于 2024-7-1 10:46
前几天正好买了海康的r1，上手直接刷成unraid用了

楼主要是早点发帖，也许我也折腾这个玩意了 ...

我东西早就拿到了，但是一直没时间回老家折腾，服务器都是直接丢老家机房外地直接远程访问的，上传接近400Mbps所以搞啥都够用了

smthzhj

港城钢铁侠 发表于 2024-7-1 08:00
小克思家的H270

多谢。他家似乎已经没这型号了，都是带电源位的

港城钢铁侠

smthzhj 发表于 2024-7-1 11:22
多谢。他家似乎已经没这型号了，都是带电源位的

有的，我刚才搜了下还看到的，商品首页只会给你看一个，实际上点进去还有很多选项

smthzhj

港城钢铁侠 发表于 2024-7-1 11:23
有的，我刚才搜了下还看到的，商品首页只会给你看一个，实际上点进去还有很多选项 ...

问了下客服找到了多谢

建议柠檬

港城钢铁侠 发表于 2024-6-30 23:57
离谱了。。。能这么便宜的？

鬼市啊  可不就这个价儿么
