请教：交换机VLAN设置，是起码要绑定2个端口吗？

雨季不再来

打算买个带VLAN的交换机，用来解决看IPTV的问题。由于没搞过VLAN，完全不懂，才发帖请教的。魔都IPTV是绑定VLAN85的，哪就是说，交换机上要有2个端口绑定到VLAN85？一个接光猫，一个接电信盒子，是这样吗？要是有2个盒子，那就要绑定3个端口？  要是其中还经过一个不支持VLAN的交换机，会有问题吗？

因为家里布局是这样的（主次路由都是中兴5400pro+）：

玄关（光猫桥接、VLAN 交换机） --  客厅（主路由，拨号）--  电信盒子
                 |
                 |
               其他房间（mesh 次路由） --  电信盒子

aikgogo

直白一点，vlan交换机，可以分成两个或多个不同的网段，互不相干，这是一种玩法。
另一种是，把几个信号在里vlan打包到一条网线里面，另一头也装一个vlan交换机，再还原成几个vlan信号出来。


这里有很多方法，去看看。
https://item.taobao.com/item.htm ... &_u=m126itab7f3

xsdianeht

光猫上VLAN绑定
然后VLAN交换机上设802.1Q
VLAN 85 0t 1u 2u
VLAN 1 0t 3u 4u
这样就好了

laixifan

如果家里的路由器支持IPTV设置， 把光猫和路由器各自设置一下，不需要另外购买vlan交换机， 一样可以单线复用。

雨季不再来

laixifan 发表于 2024-7-22 15:34
如果家里的路由器支持IPTV设置， 把光猫和路由器各自设置一下，不需要另外购买vlan交换机， 一样可以单线复 ...

中兴5400pro+有iptv功能，但不支持上海的iptv，我问过中兴客服的。

雨季不再来

xsdianeht 发表于 2024-7-22 15:33
光猫上VLAN绑定
然后VLAN交换机上设802.1Q
VLAN 85 0t 1u 2u

请问， 0t 1u 2u代表什么？谢谢，是vlan参数？

雨季不再来

aikgogo 发表于 2024-7-22 15:31
直白一点，vlan交换机，可以分成两个或多个不同的网段，互不相干，这是一种玩法。
另一种是，把几个信号在 ...

非常感谢！

imyz

你的理解大致上是没问题的。

就是说，光猫下级连交换机时，光猫上 IPTV 出口接交换机的那个交换机端口是要被划入（绑定）到 VLAN85 的；同样的，需要接收 IPTV 组播信号的设备接交换机的那个口，也同样要被划入 VLAN85

xsdianeht

雨季不再来 发表于 2024-7-22 15:37
请问， 0t 1u 2u代表什么？谢谢，是vlan参数？

u是untag，t是tag，交换机上就叫这名字

xsdianeht

雨季不再来 发表于 2024-7-22 15:37
请问， 0t 1u 2u代表什么？谢谢，是vlan参数？

简单说这段就是，0口接收到VLAN85数据，从1和2口发出不带VLAN的源数据。反之从1、2口进来的数据会打上VLAN85标记

0口接收到VLAN1数据，从3和4口发出不带VLAN的源数据。反之从3、4口进来的数据会打上VLAN1标记

这样只需要一个口就能同时传输两个网络了，85IPTV，1上网

dcl2009

不用搞那么复杂，光猫那边不用动，只需要设置好带vlan交换机即可

带vlan交换机分两种端口：一种可以理解成主干道总线，一种是高速出入口

数据在出入口打vlan标，解vlan标，打过标的vlan可以在主干道上传输，到另一个出入口打标解标

vlan交换机上设置一个“未标记/不带标签”端口指的是这个端口上打标/解标，设置一个“标记/带标签”表示主干道端口，还有一个“非成员”表示这个端口和vlan组没关系

光猫那里已经把vlan标解好了，所以不需要再管vlan85之类的了，直接把自己买的vlan交换机设置自己喜欢的vlan端口就好

一个人的世界

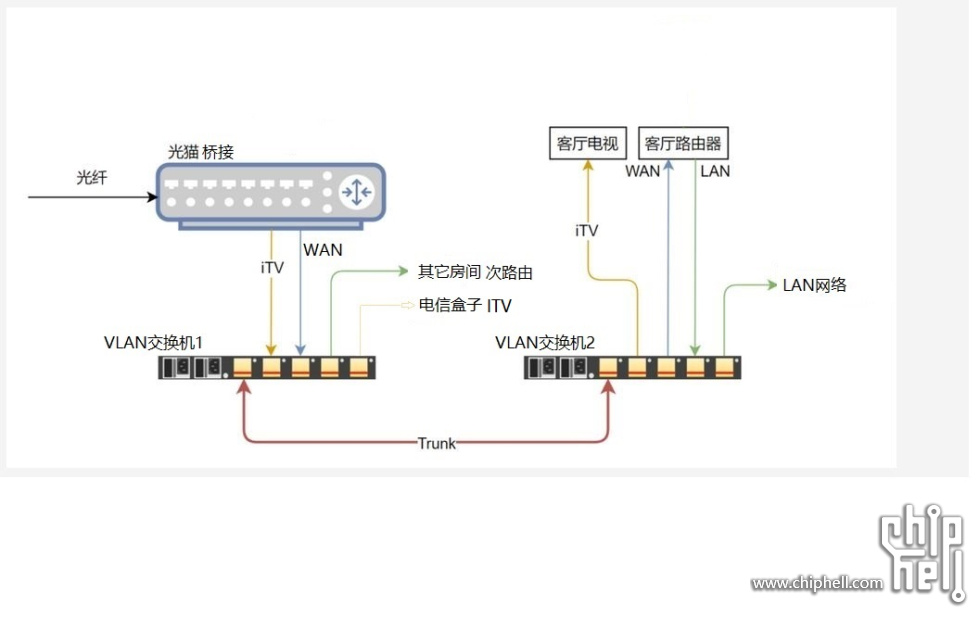

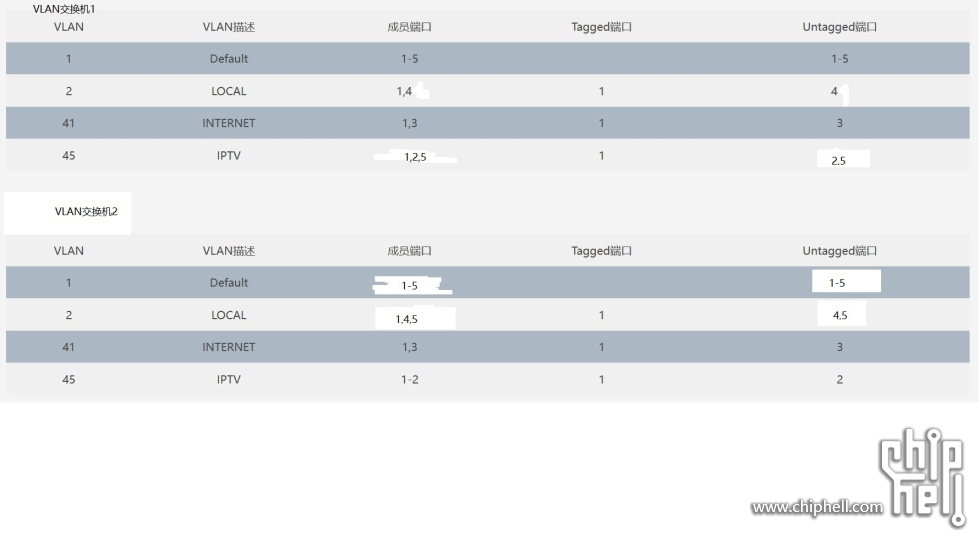

按你的网络走线，你的光猫是桥接， 你交换机机中需要WAN IPTV LAN三个VLAN。那么你应该最少需要2个带VLAN的交换机才行。一个好像不行。
我从网上找的别人的图做了一点简单的修改。我也是依葫芦花瓢，一知半解，如有错误请指正。

7hfi0bu6

你直接设置交换机端口的PVID就可以，不用去理解vlan id这种东西。
PVID就是物理端口组编号，支持vlan设置的交换机默认所有的端口pvid是1，你登录交换机管理后，改某几个端口的pvid为10（举个例子），这几个端口就是一个独立的组了，接在这几个端口上的设备可以互相通信，切不干扰其它PVID端口的设备。相当于这几个端口成为了一个独立的交换机。

imyz

一个人的世界 发表于 2024-7-22 16:14
按你的网络走线，你的光猫是桥接， 你交换机机中需要WAN IPTV LAN三个VLAN。那么你应该最少需要2个带VLAN的 ...

你这是大户人家的图，房间多是这样的，也许两台也不一定管够。

一般房间少/不大的、或者设备少的，一台交换机足够

redog

？看你的拓扑不明白你想干什么，你只有光猫处那一台VLAN交换机吗？如果是，那没有意义啊，VLAN在这里是用来做单线复用，同时不影响正常上网的数据流量（但是带宽是共享的）。
所以你要考虑的不是什么3个端口的问题是你要3个VLAN交换机的问题，除非你mesh路由自带vlan的功能。
如果你从光猫处到其他房间只有一条网线，要想VLAN复用网线另一头也得有个vlan交换机。

另外，两个vlan交换机之间接一个傻瓜交换机不影响VLAN的使用，它是逻辑上处理的。

如果你是纠结光猫处vlan的使用端口过多，嗯，怎么说呢，不存在的，前面说了正常是用来单线复用的，比如：端口1 接光猫正常上网口，端口2 接IPTV网口  端口3就是接另一个房间里的VLAN交换机了   端口4同理，一共也就4个端口。
根据你的线，你能操作的设备，接法都会有一定的变化。

雨季不再来

7hfi0bu6 发表于 2024-7-22 16:29
你直接设置交换机端口的PVID就可以，不用去理解vlan id这种东西。
PVID就是物理端口组编号，支持vlan设置的 ...

现在的问题是做mesh的次路由，只有一条网线，能不能一条网线跑2个端口组（2个vlan）呢？

雨季不再来

redog 发表于 2024-7-22 16:30
？看你的拓扑不明白你想干什么，你只有光猫处那一台VLAN交换机吗？如果是，那没有意义啊，VLAN在这里是用来 ...

mesh自带vlan（说是给iptv用），这样是不是能单线复用？

redog

雨季不再来 发表于 2024-7-22 17:54
mesh自带vlan（说是给iptv用），这样是不是能单线复用？

这个得问中兴的客服，或是去恩山看看用同样型号的是怎么配置的，按我的理解（不一定正确）：你应该是打算光猫改桥接，然后主路由去拨号是吧。
如果是这样，正常来说，你可以在你截图里的IPTV直接配置，但是看介绍需要在光猫上进行操作，要在光猫上用超管账号绑定上网的VLAN和IPTV到一个网口，进行一个复用连接到主路由的WAN口。然后这种方式正常也不会传递IPTV到副路由上。
看你前面说的主要是你家副路由只有一根线，我不清楚你家光猫到主路由是几根线，而且我不知道主路由到副路由是否是需要在光猫那里接交换机。
正常来说，如果你有两个VLAN交换机并且已经在主路由处成功分离了IPTV（不管是什么方式），一个在主路由处配置，一个在副路由处配置就可以了（如果线路会在光猫处用交换机中转用个普通的就可以）。如果你只有一个VLAN交换机，那只能放在主路由处，把正常内网线路和IPTV合并成一个端口去连接副路由，并在副路由处截图位置设置IPTV的VLAN号，有可能会成功，这个要看中兴的处理逻辑是什么，因为这样配置后可能会导致mesh失败（比如逻辑是只有主路由才可以这样分离，就会导致mesh组网失败）。
另外我还是得提醒一下，千万不要不做任何vlan配置就把IPTV直接连在主路由的LAN上。

雨季不再来

xsdianeht 发表于 2024-7-22 15:48
u是untag，t是tag，交换机上就叫这名字

明白了，谢谢

huangyazm

雨季不再来 发表于 2024-7-22 15:37
请问， 0t 1u 2u代表什么？谢谢，是vlan参数？

T是了解，u是不连接。
这么讲简单明了。
就是一个线路上交换的时候，t是公共路线，u是内部路线。
