（已解决）这块超微X11SCA-F主板还有办法再插一块U2上去吗？

zhgna

去年买的2块u2，因一台pc不知何故，不支持m2转u2线，有块cd6装不上，就吃灰至今。长久闲置对盘也不好，想把它装到nas上去。

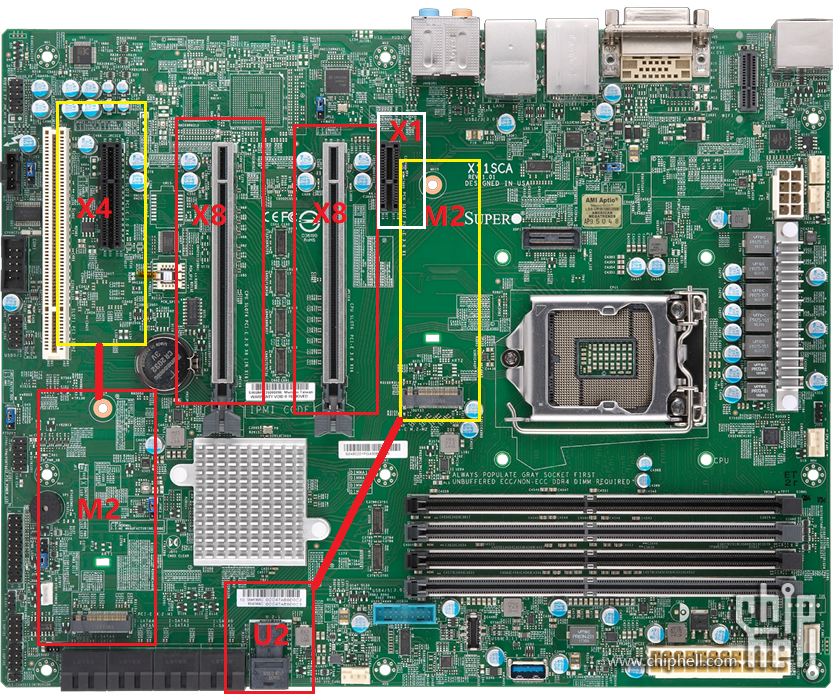

但nas上的pcie都插满了，如图所示，这主板看上去有6个插槽，但有两对是共享的，实际只有4个可用。目前是两个x8各插了阵列卡和万兆网卡，m2插了一片ssd装系统，u2也已装了一片u2盘。剩下唯一闲着的是x1插槽，这个拿来装u2盘是不是不行？还有其它变通办法吗？请高人指点一下。
两条x8都不支持分拆了。

Recho

这板子X1是开口的，我觉得可以用X1插个PCIE转M2转接卡装系统。NAS系统对读写要求不高吧。

sandro

系统装U盘里面，M2给U2用

conanhfl

买个U2转X4插X1那条槽(开口)就行

zhgna

Recho 发表于 2024-8-2 14:03
这板子X1是开口的，我觉得可以用X1插个PCIE转M2转接卡装系统。NAS系统对读写要求不高吧。 ...

这是个办法，不知pcie转接nvme支持系统开机启动吗？

MoonDigi

你万兆是多少口的，怎么感觉应该x1的插万兆

zhgna

conanhfl 发表于 2024-8-2 14:07
买个U2转X4插X1那条槽(开口)就行

这个转接版倒是有现成的，但x1槽插u2，性能影响大吗？

blackbeardever

讲真买主板的时候就该买带万兆的型号，没差多少钱，后面省去很多麻烦。你这种最好的办法就是整一张PLX8748/8749拆分卡（扩展4个M2+2个8654 8i可接4个U2）插在X4那个槽，那个共享的m2就不要插了，挪到拆分卡上就行了。

zhgna

sandro 发表于 2024-8-2 14:04
系统装U盘里面，M2给U2用

目前m2是插了条2t，除了装win2022外，几个虚拟机都装在这个盘，换起来有点麻烦。

Recho

zhgna 发表于 2024-8-2 14:12
这是个办法，不知pcie转接nvme支持系统开机启动吗？

我也用的是这块板子，X1上接了一块傲腾M10，装的TrueNas，没有问题。

zhgna

blackbeardever 发表于 2024-8-2 14:13
讲真买主板的时候就该买带万兆的型号，没差多少钱，后面省去很多麻烦。你这种最好的办法就是整一张PLX8748/ ...

感谢，感谢指点！我学习消化一下。

zhgna

Recho 发表于 2024-8-2 14:16
我也用的是这块板子，X1上接了一块傲腾M10，装的TrueNas，没有问题。

好的好的，我试试去，谢谢！

conanhfl

zhgna 发表于 2024-8-2 14:13
这个转接版倒是有现成的，但x1槽插u2，性能影响大吗？

PCI-E 3.0 x1 上限大概在800-900MB/s左右吧
你当nas就应该没关系啦反正都是跑万兆破不了1GB/s
要不你把阵列卡搬到x1, 我想你阵列卡都是接HDD吧

zhgna

conanhfl 发表于 2024-8-2 14:20
PCI-E 3.0 x1 上限大概在800-900MB/s左右吧
你当nas就应该没关系啦反正都是跑万兆破不了1GB/s
要不你把阵 ...

想法是把这块u2挂到虚拟机黑裙，充作下载盘用，那这个速度也是够了。

conanhfl

zhgna 发表于 2024-8-2 14:24
想法是把这块u2挂到虚拟机黑裙，充作下载盘用，那这个速度也是够了。

很够了
按楼上建议你M2的OS盘转到x1, 然后M2转U2插CD6就是完美方案
买M2转U2接线要留意不要买intel安费诺的兼容不了认不了CD6
不想花钱我觉得U2插x1也没差

zhgna

conanhfl 发表于 2024-8-2 14:07
买个U2转X4插X1那条槽(开口)就行

请教一下，这个x1也能直接供电吗？行的话，这个方法最简单了。
刚把以前买的转接卡翻了出来，原来是x16的，不知能不能用在x1上。

zhgna

conanhfl 发表于 2024-8-2 14:29
很够了
按楼上建议你M2的OS盘转到x1, 然后M2转U2插CD6就是完美方案
买M2转U2接线要留意不要买intel安费诺 ...

我就是买的安费诺M2转U2接线，接nuc13上死活不认。请教下那种线兼容cd6比较好？我去买条试试

CRazy-牛牛

X1用来装系统盘啊，M2转U2

wswcx

好怀念，当年也用过这块主板当主力机

conanhfl

zhgna 发表于 2024-8-2 14:37
请教一下，这个x1也能直接供电吗？行的话，这个方法最简单了。
刚把以前买的转接卡翻了出来，原来是x16 ...

x16咭插x1槽可以的
转接线的话我自己是用NFHK的M2转sff8654-4i, 再插一条sff8654-4i转u2的线
CD6, PM9A3, 900/905P, SN640都试过可以兼容跑4.0全速没问题

zhgna

conanhfl 发表于 2024-8-2 15:29
x16咭插x1槽可以的
转接线的话我自己是用NFHK的M2转sff8654-4i, 再插一条sff8654-4i转u2的线
CD6, PM9A3, ...

感谢您的经验！学习了！
上面朋友提供几种思路，总有一种可行的。

zhgna

wswcx 发表于 2024-8-2 15:22
好怀念，当年也用过这块主板当主力机

我是因为用了多年gen8的盘位不够，去年低价淘了这块淘汰板，各种接口也算齐全，组家用nas蛮合适的。用了一年半了，稳定性相当不错，当初还特别一下买了2块，一块备用着。

ruanjianxuqiu

这个板虽然接口多，但是cpu通道少，不能拆分，是个缺陷，好像看过有那种x1转u2的，900m足够速度了，傲腾也才2000m

wswcx

zhgna 发表于 2024-8-2 19:48
我是因为用了多年gen8的盘位不够，去年低价淘了这块淘汰板，各种接口也算齐全，组家用nas蛮合适的。用了 ...

确实，超微的板子就是稳

zhgna

汇报一下最终方案：把系统盘ssd换到pcie x1上，把cd6插在pcie x8上。

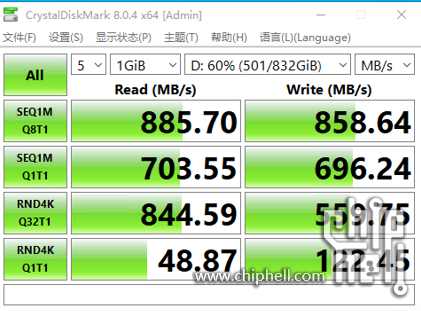

ssd插在pcie x1后，系统启动不受任何影响，ssd速度受限，不过比sata ssd还是好很多，测试如图：

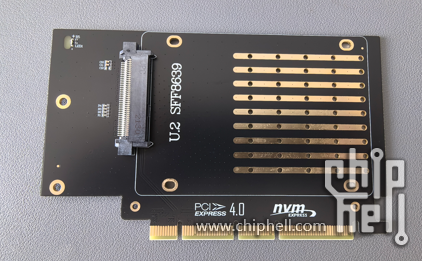

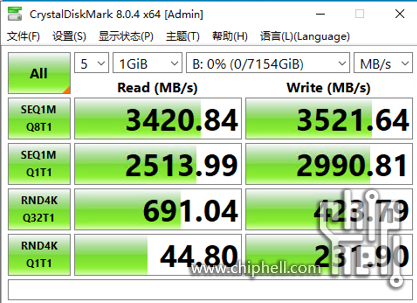

cd6用pcie3.0转接，速度虽然比4.0差一点，但也可接受。


但这样调整后，所有pcie都插满，卡间有点挤，阵列卡和u2温度都升高了，散热强迫的话，还需要再调一下。
另外，因手头有一条安费诺m2转u2线，本想把cd6插在m2上，但机子无法识别u2，看来这条线的兼容性确实有点问题。

anonymz

请问用的是啥机箱呀

zhgna

anonymz 发表于 2024-9-10 18:38
请问用的是啥机箱呀

放机柜里，用4u工控机箱。
