ocp网卡+转接卡通用散热改造方案分享

foxpptma · 发表于 2024-8-18 01:53

本帖最后由 foxpptma 于 2024-8-18 01:57 编辑

    近期，CX4421、CX542B这两张OCP的网卡价格掉了很多，我自己也购入了一张4421和542B的转接卡套餐，作为NAS网卡。到手发现这卡温度还是比较高的，这孱弱的散热片，在室温35°下（没办法，夏天家里没人室温就这点，总不可能为了NAS一直开着空调），CX524B甚至热死机过一次。于是开启了散热改造的计划。

   计划1：直接定制散热片。结果-pass。问了下散热片定制的，价格太高，实在是搞不起，这个价格都不如直接买PCIE版本的。不符合垃圾佬的形象

   计划2：购买现成散热片，自己打孔切割安装。结果：寄！自己只有一把小手钻，钻不好眼。需要再去花钱买手钻，就放弃了

   上天在给你关上了门，但是给你开了一扇窗。在计划1和计划2实施过程中，渐渐的发现有个新的方案可以实施

。

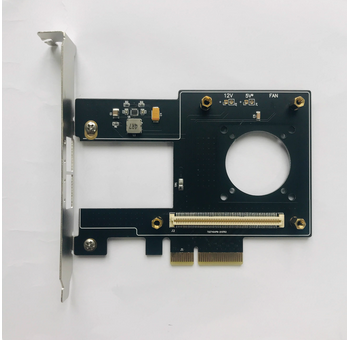

这种散热改造方案适用性较强，只要下图的那种转接卡就能基本上能使用（支撑螺柱高度为12mm的那种，现在网上主卖的那种都是一个模板，其他没差）。小的那种ocp转接卡现在也不好买到，有卖的也是没挡板，并且只有两个螺丝固定，稳定性不如主卖的那种4螺柱固定的。

   方案优缺点：

   优点：通用性强，换不同ocp网卡也适用（个人试了4421和542B都能直接使用），并且买到的都是现成件，没有定制件，安装简单，并且价格不贵。
   缺点：散热不如定制件。并且背部会突出一个风扇厚度，某些PCIE插槽可能不适用。

   物料单：

物料单

ps：散热片6元运费4.5

。螺丝和弹簧网上基本上都是2-3块钱一大把，买来用不完可以下次继续用（肯定用不完）。其中M3*4螺丝在很多SATA硬盘固定上也是使用这个规格，可以接着用

这回以改造我的CX4421为例子进行

改造配料包家福：

芯片特写：

特写

Juzi丶 · 发表于 2024-8-18 04:24

标卡

4510+双面胶+PVC板

说实话，OCP也没便宜多少，阴间转接卡还各种小问题

巴特沃斯 · 发表于 2024-8-18 05:35

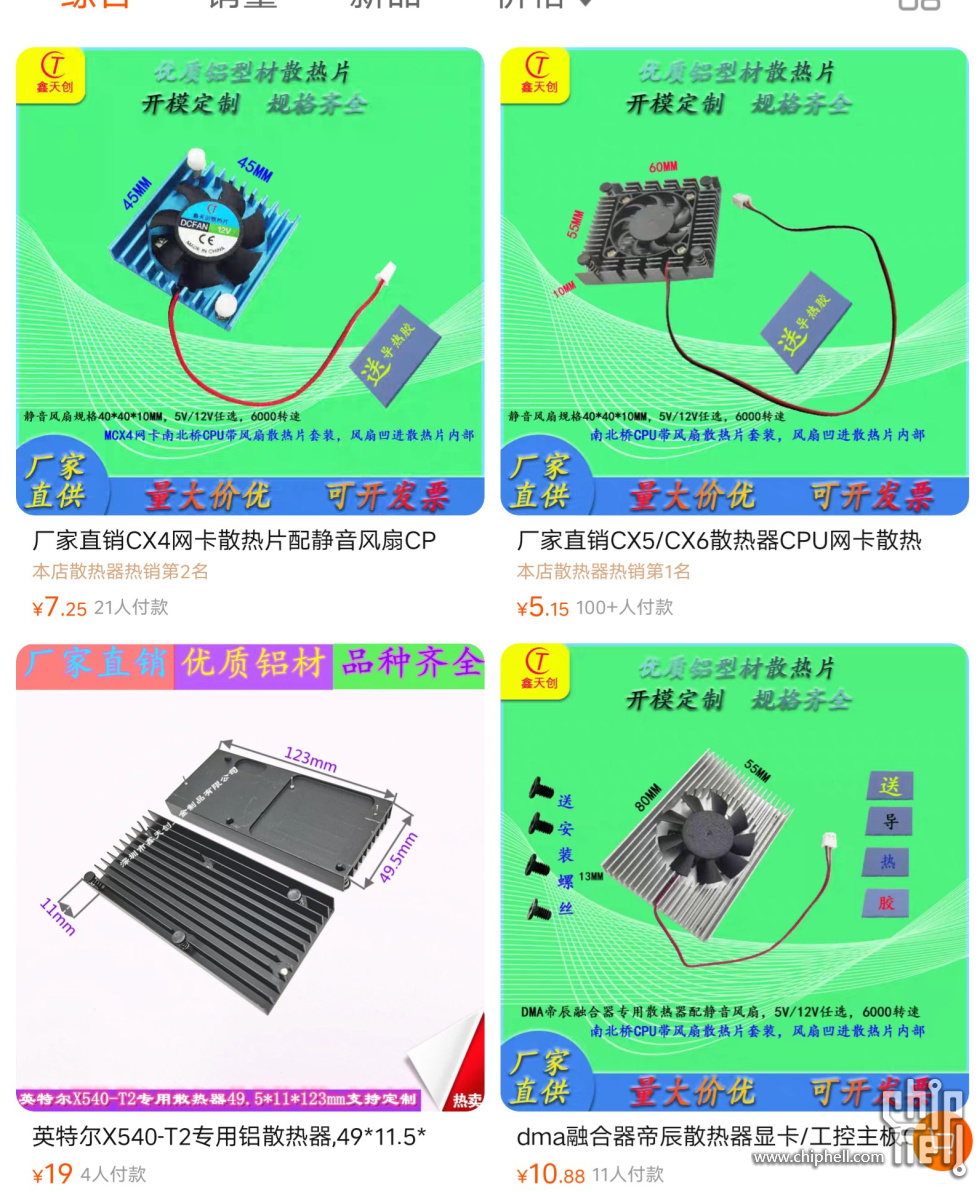

其实淘宝有完全不动手的方案…不过4510+胶确实优雅

Anderson997 · 发表于 2024-8-18 08:49

你这还好了，买了戴尔的那个转接板才是真的散热彻底寄了

tmhl0cr5 · 发表于 2024-8-18 12:22

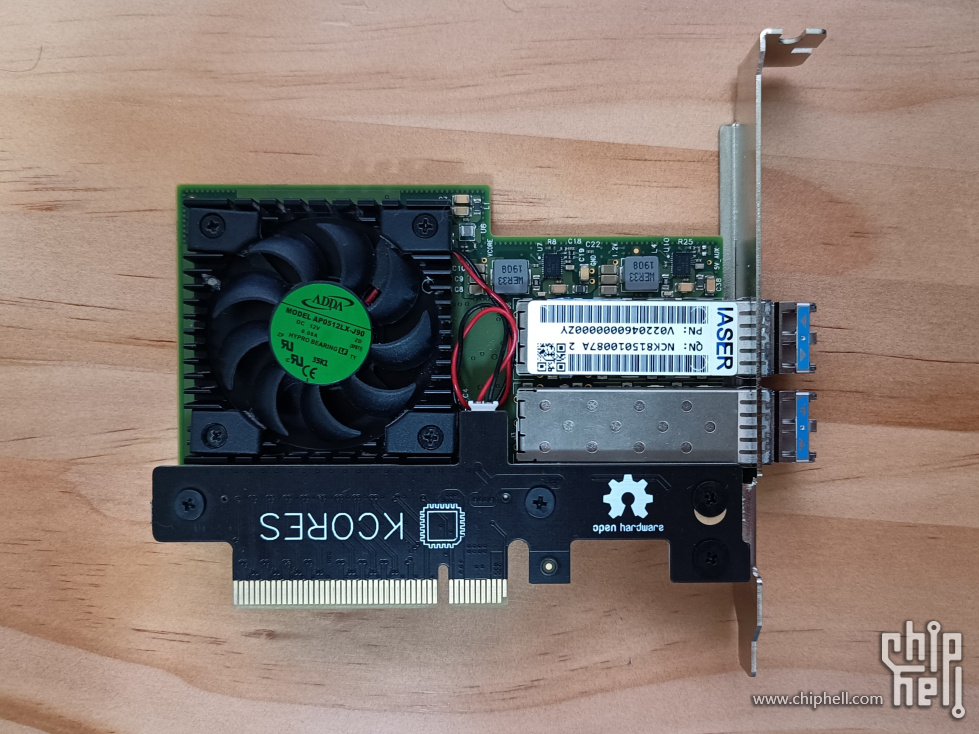

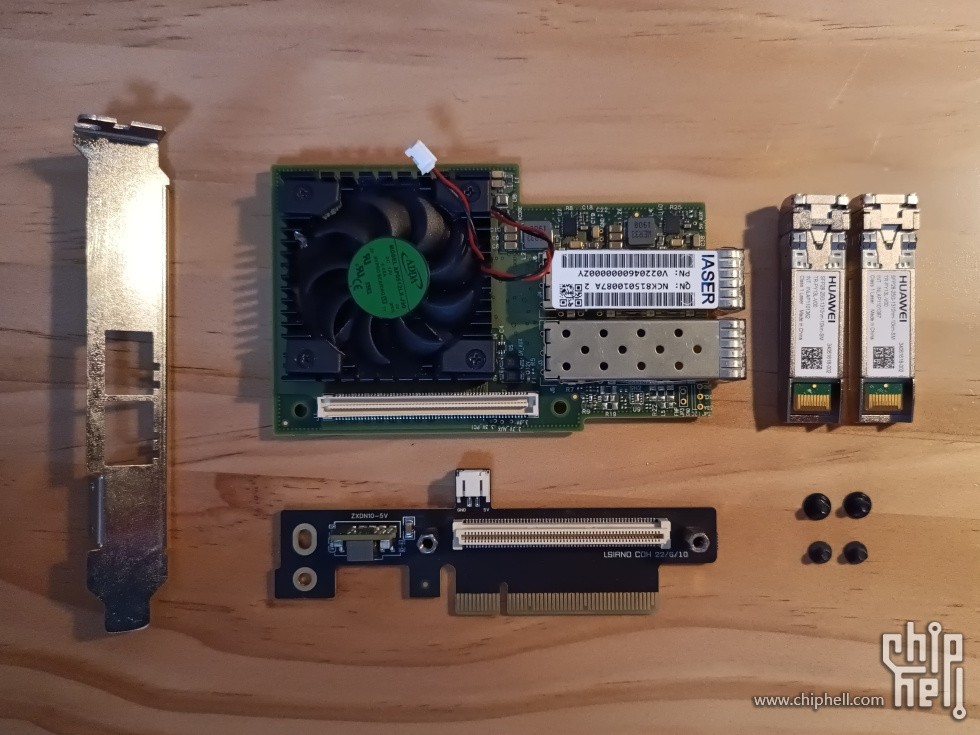

看看我的方案

zjlulutong · 发表于 2024-8-18 12:28

有没有X550的散热改造方案？

foxpptma · 发表于 2024-8-18 13:59

巴特沃斯发表于 2024-8-18 05:35
其实淘宝有完全不动手的方案…不过4510+胶确实优雅

你图上两个是给pcie的，因为我问过。转接卡是装不下图上规格的散热片的

foxpptma · 发表于 2024-8-18 14:00

tmhl0cr5 发表于 2024-8-18 12:22
看看我的方案

其实你这种是最好的，但是对应转接卡现在买不到，只能自己去定。

foxpptma · 发表于 2024-8-18 14:01

Juzi丶发表于 2024-8-18 04:24
标卡

4510+双面胶+PVC板

cx4的没便宜很多，我主要是给cx5搞的。cx5 pcie版本比ocp的贵了整整1000

Juzi丶 · 发表于 2024-8-18 14:04

foxpptma 发表于 2024-8-18 14:01
cx4的没便宜很多，我主要是给cx5搞的。cx5 pcie版本比ocp的贵了整整1000

菊花版的512也就300...

风在飞 · 发表于 2024-8-23 21:11

Juzi丶发表于 2024-8-18 14:04
菊花版的512也就300...

好像没找到那么便宜的，能给个链接么？

Juzi丶 · 发表于 2024-8-24 04:10

风在飞发表于 2024-8-23 21:11
好像没找到那么便宜的，能给个链接么？

sp382

风在飞 · 发表于 2024-8-24 11:20

Juzi丶发表于 2024-8-24 04:10
sp382

SP382都要400了，比OCP的卡多出200，贵出1倍还多

958813826 · 发表于 2024-8-24 19:39

我买的万兆网卡我直接用502粘了一个散热上去用扎带扎一下防止掉下来！感觉省钱又省事

JackieMa · 发表于 2024-9-10 08:36

tmhl0cr5 发表于 2024-8-18 12:22
看看我的方案

你这前面几张图片是MCX4421A，最后一张图片是mcx542B吧?散热器的孔距好像和MCX542B的不一样

tmhl0cr5 · 发表于 2024-9-10 08:52

JackieMa 发表于 2024-9-10 08:36
你这前面几张图片是MCX4421A，最后一张图片是mcx542B吧?散热器的孔距好像和MCX542B的不一样 ...

都是cx542b

JackieMa · 发表于 2024-9-10 14:53

本帖最后由 JackieMa 于 2024-9-10 15:50 编辑

tmhl0cr5 发表于 2024-9-10 08:52
都是cx542b

请问这个OCP转接卡有购买链接吗？

fishensl · 发表于 2024-9-10 16:04

本帖最后由 fishensl 于 2024-9-11 12:30 编辑

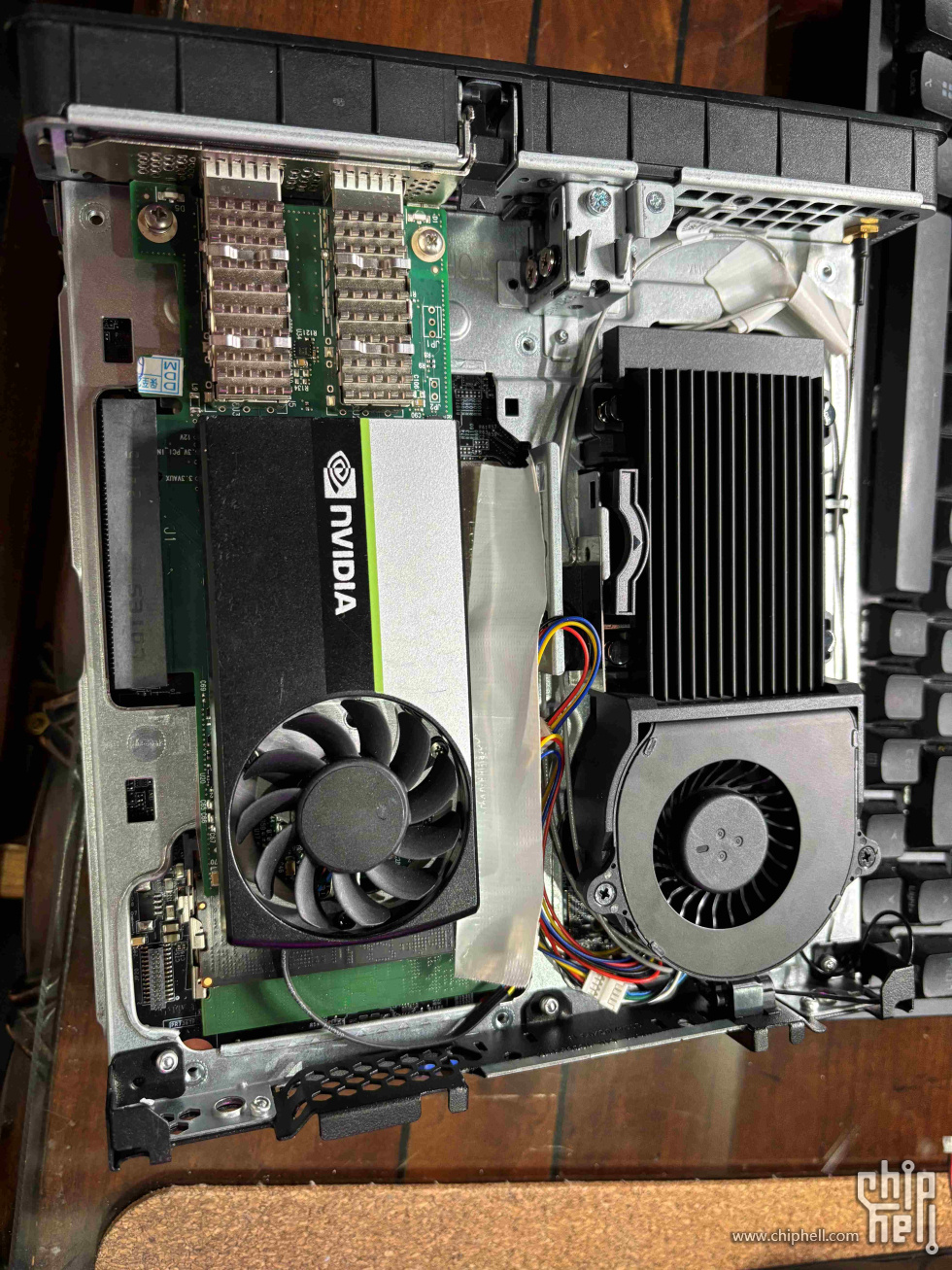

我直接扎线带在屁股后面绑了5010风扇

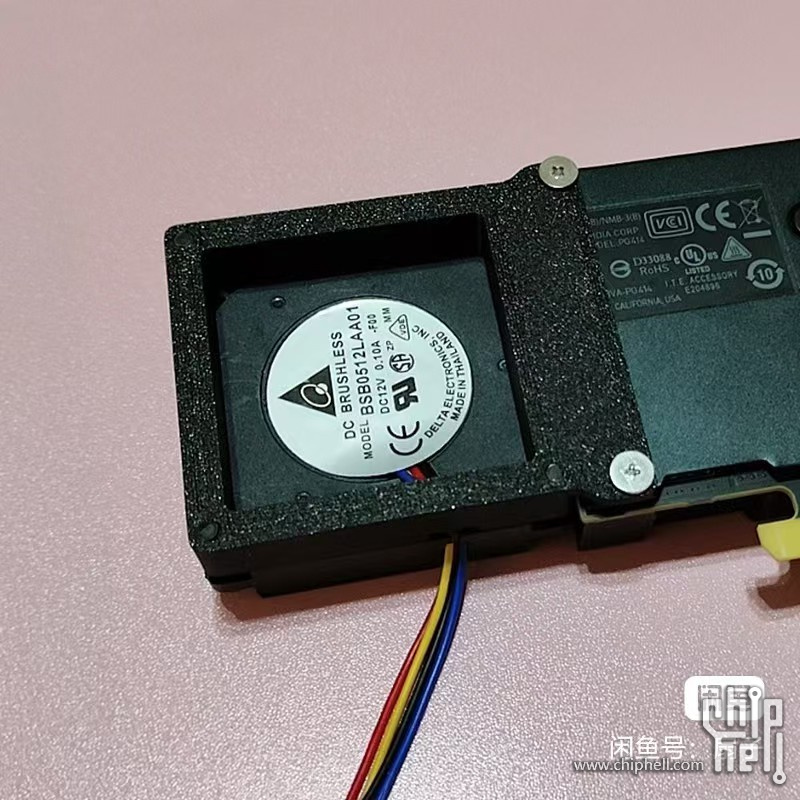

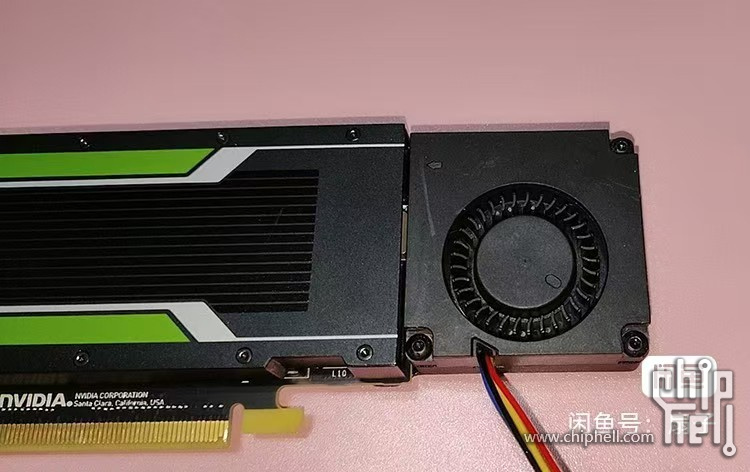

本来想用tesla p4那个风扇座安装的

量了ocp转接座孔距是55mm p4这个安装孔距是50mm

tmhl0cr5 · 发表于 2024-9-10 18:27

JackieMa 发表于 2024-9-10 14:53
请问这个OCP转接卡有购买链接吗？

那个老哥已经不做这个卡了绝版了（

deergula · 发表于 2024-9-10 18:40

本帖最后由 deergula 于 2024-9-14 03:38 编辑

OCP网卡有个问题，它的散热片方向是反的。如果机器配了显卡风扇的吹风方向相对起不了作用。只有用核显的机器用OCP网卡比较好。要不只有显卡降级插2槽用8X。

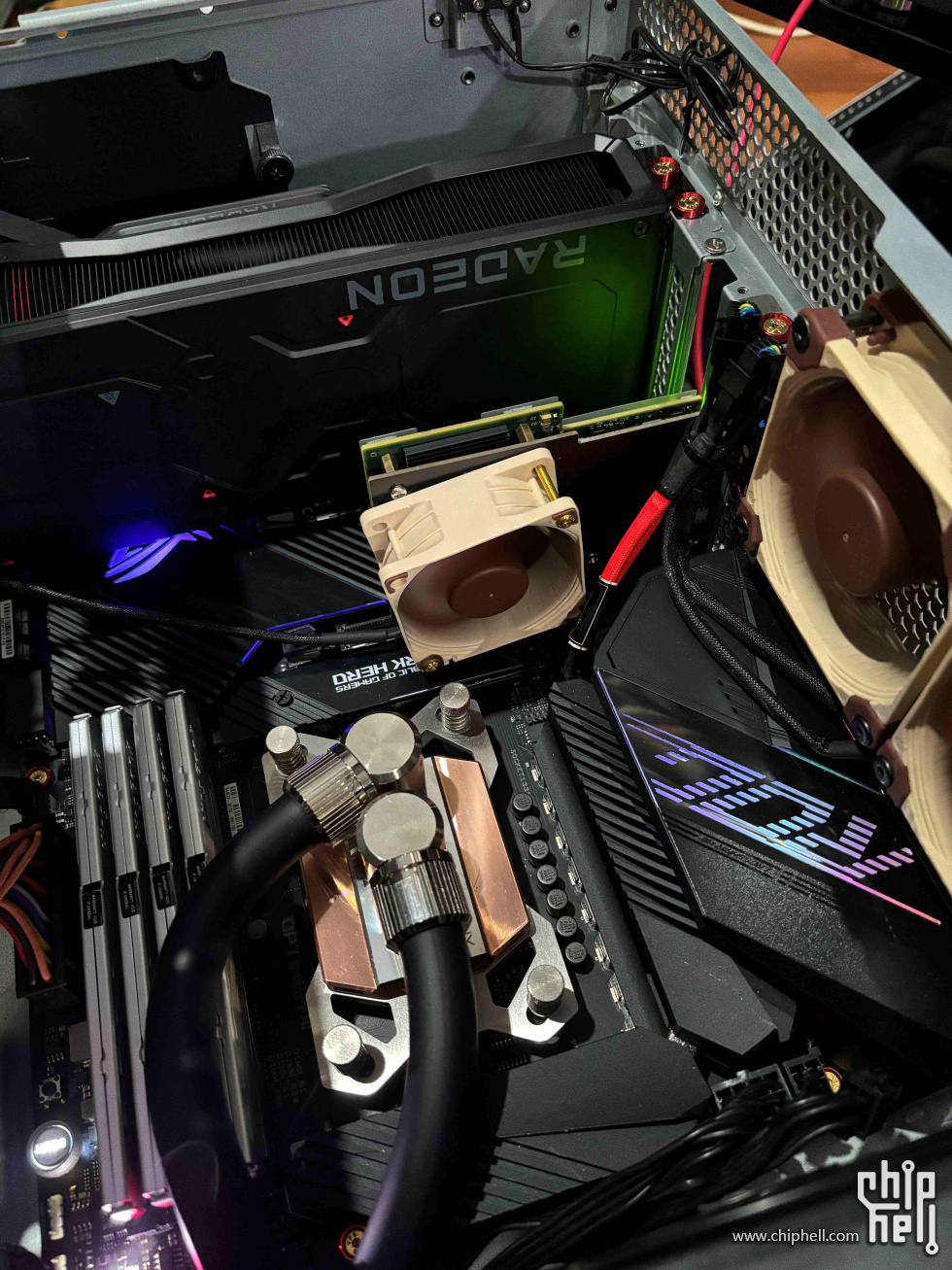

另外CX5的对角螺丝位刚好能上标准的6CM风扇用长点的M3螺丝固定简单又有效。

眷恋轮回 · 发表于 2024-12-19 22:09

4421支持2.5G速率吗

YGX123 · 发表于 2024-12-20 09:16

眷恋轮回发表于 2024-12-19 22:09
4421支持2.5G速率吗

应该不支持

zhgna · 发表于 2024-12-20 12:15

这卡最简单是添加个4cm风扇，本来就预留位置的。
