HPE Gen10 Plus，既要、又要、还要～～～

0cjousc2

请教大佬 这个mini小风扇什么尺寸的 有什么关键字么

kejing829

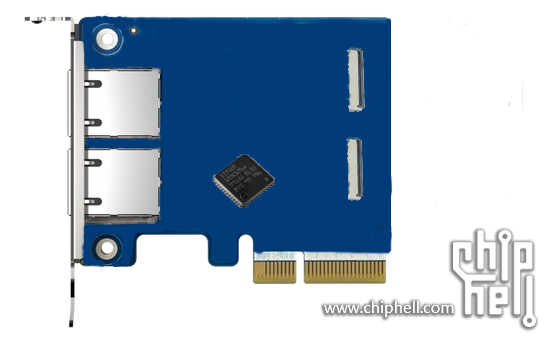

有没有EDA大佬可以做个转接板子，像图片这样，在原ILO卡的位置做含有2个RJ45接口的PCIE x4的板子。
思路一，2个接口连到相应连接器上，通过2条线缆接入m.2网卡（双路2.5G网卡或2个10G网卡），金手指部分按破解ILO的方式短接，这个PCB板应该很简单，不涉及芯片，只是几根连线，二层板应该足够
思路二，1个接口连到相应连接器上，通过1条线缆接入m.2网卡（1个10G AQC113网卡）,另一个接口跟原ILO电路一致，通过芯片接至金手指（需要知道原ILO芯片的电路图）。

voandrew

kejing829 发表于 2025-6-15 22:26
有没有EDA大佬可以做个转接板子，像图片这样，在原ILO卡的位置做含有2个RJ45接口的PCIE x4的板子。
思路一 ...

这个思路挺好的，但Gen10 Plus本来有着需求的人就不多，做出来估计成本不低，价格也不低

qp6g3o

kejing829 发表于 2025-6-15 22:26
有没有EDA大佬可以做个转接板子，像图片这样，在原ILO卡的位置做含有2个RJ45接口的PCIE x4的板子。
思路一 ...

给乐扩的厂家发个邮件试下？？

kejing829

voandrew 发表于 2025-6-16 06:38
这个思路挺好的，但Gen10 Plus本来有着需求的人就不多，做出来估计成本不低，价格也不低 ...

思路一 Rj45连接器万兆的带滤波带灯大概10-20块钱1个，FPC连接器大概5分钱1个，嘉立创这么小的板子可以免费打样，单板价格也就不到50块钱。
思路二我看小黄鱼有大哥撸出来山寨的ILO卡，价格也不便宜。

kejing829

qp6g3o 发表于 2025-6-16 09:58
给乐扩的厂家发个邮件试下？？

想多了，这只是个别需求而已，没法量产！

canonguy

kejing829 发表于 2025-6-15 22:26
有没有EDA大佬可以做个转接板子，像图片这样，在原ILO卡的位置做含有2个RJ45接口的PCIE x4的板子。
思路一 ...

这卡要用在那个机器上？Gen10好像没有m.2的无线网卡插槽吧？

kejing829

canonguy 发表于 2025-6-16 13:34
这卡要用在那个机器上？Gen10好像没有m.2的无线网卡插槽吧？

可以看看楼主的帖子，PCIE转4*m.2    m.2再转10G网卡。
