[云差不多了]水涨船高的50L顶置IO EATX 480水机箱

银月 · 发表于 2024-9-10 02:17

本帖最后由银月于 2024-9-10 03:11 编辑

本来用1515型材计划的好好的

结果选角件的时候，又贵（成精密加工了），选择又少，还充斥着锌合金铸件，从小就对锌合金这破玩意有深刻的负面记忆，又臭又容易碎

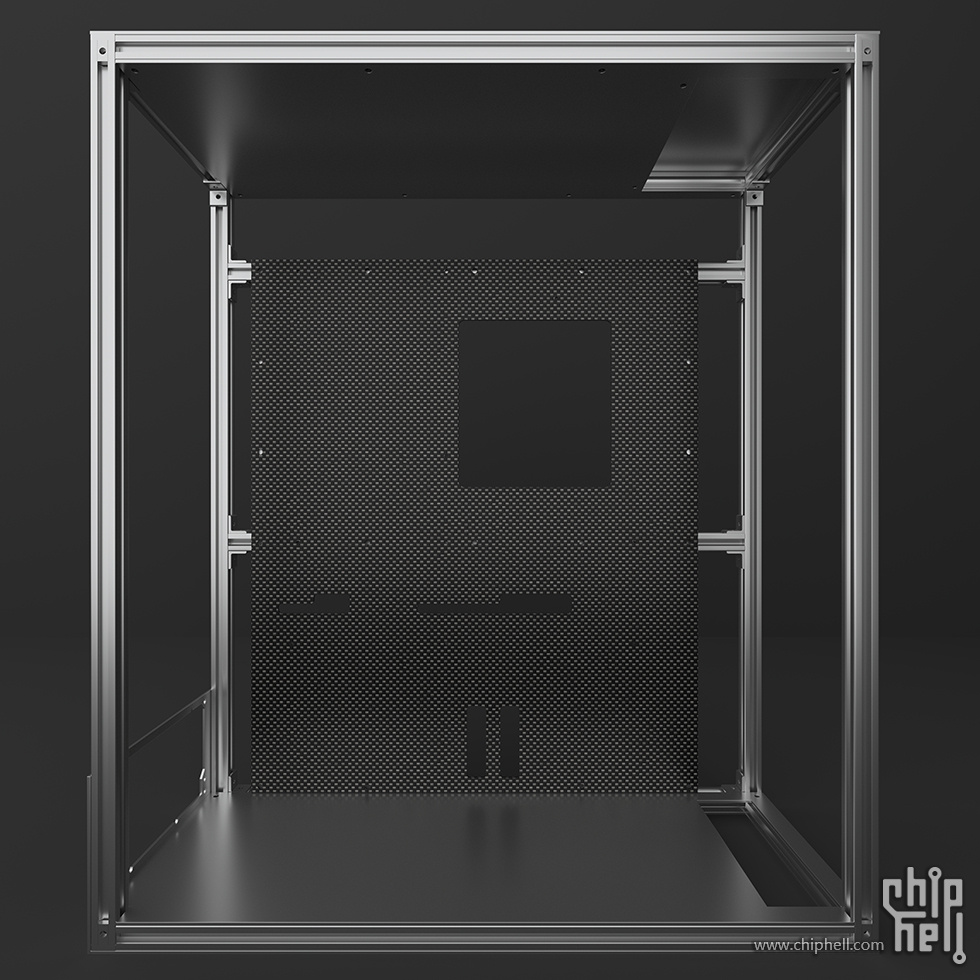

然后就变成了2020型材，所有角件全都可以用铝合金/铸铁和不锈钢了，花样还多

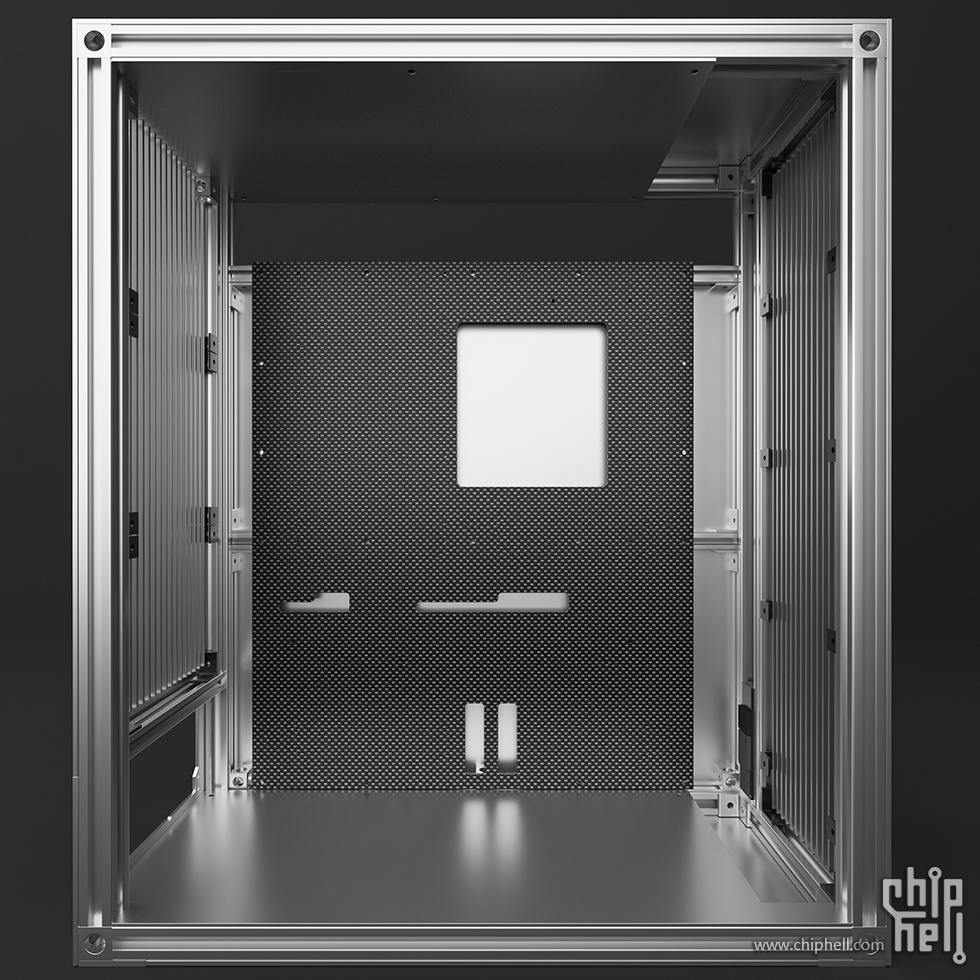

想着既然云到这种程度了，就把壳也画了吧

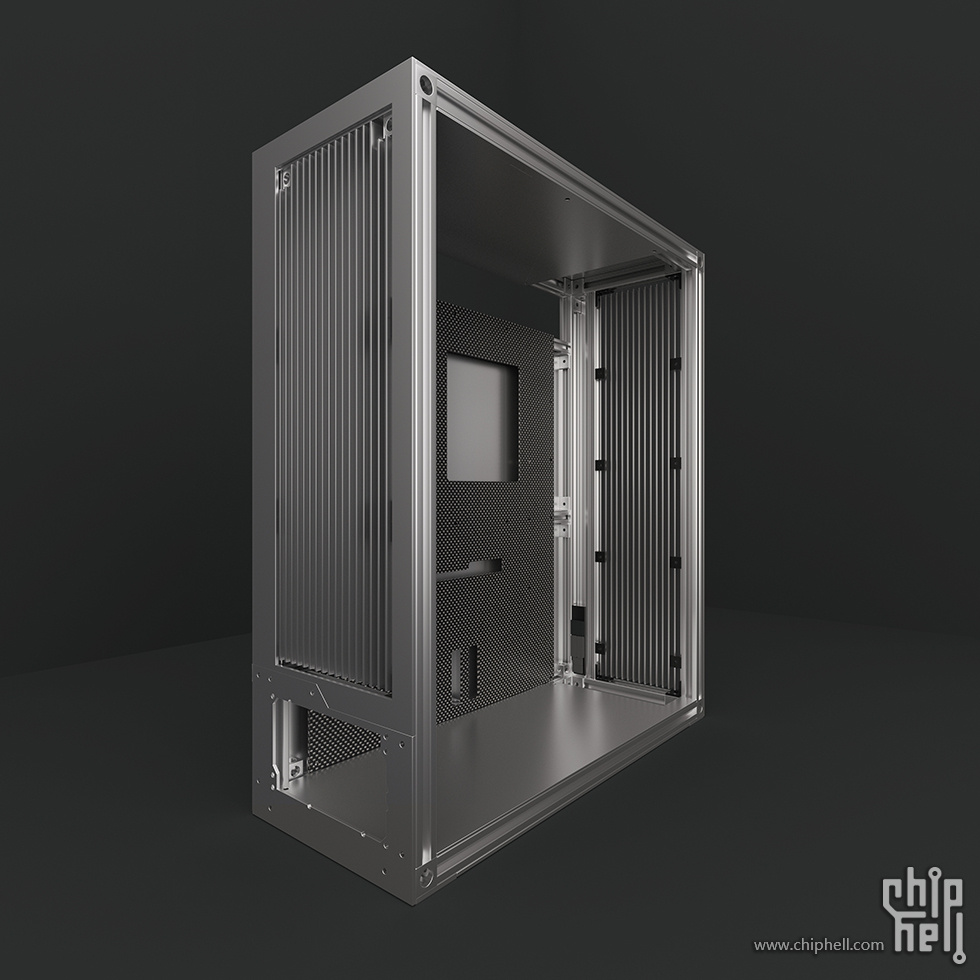

前后格栅部分用3d打印框架嵌铝条，反面用磁片吸在风扇螺丝上，中间能有4mm左右的空间，正好卡住风机盘管用的双层纱网

前、后、上面板用打印的卡隼嵌进型材，这样就看不到螺丝了，电源位单独做一块背板，方便安装和更换（并不会换

风扇位用1515型材配15铝角件正好能弄出来120和140风扇孔位，不用切板

前面板双20g+双gen1，开机按钮计划用机械轴做，不会弄集成pcb，估计要买半成品线靠3d打印框架粘在一起

背板用2mm配15mm三维角件正好微凹边框0.5mm，非常理想

正面可能用10mm角件配5mm钢化玻璃，也刚好和边框平

剩下就纠结一下要不要加提手，前后的型材用不用单面封型材就准备下单了

belike

哎，真正的螺丝大师

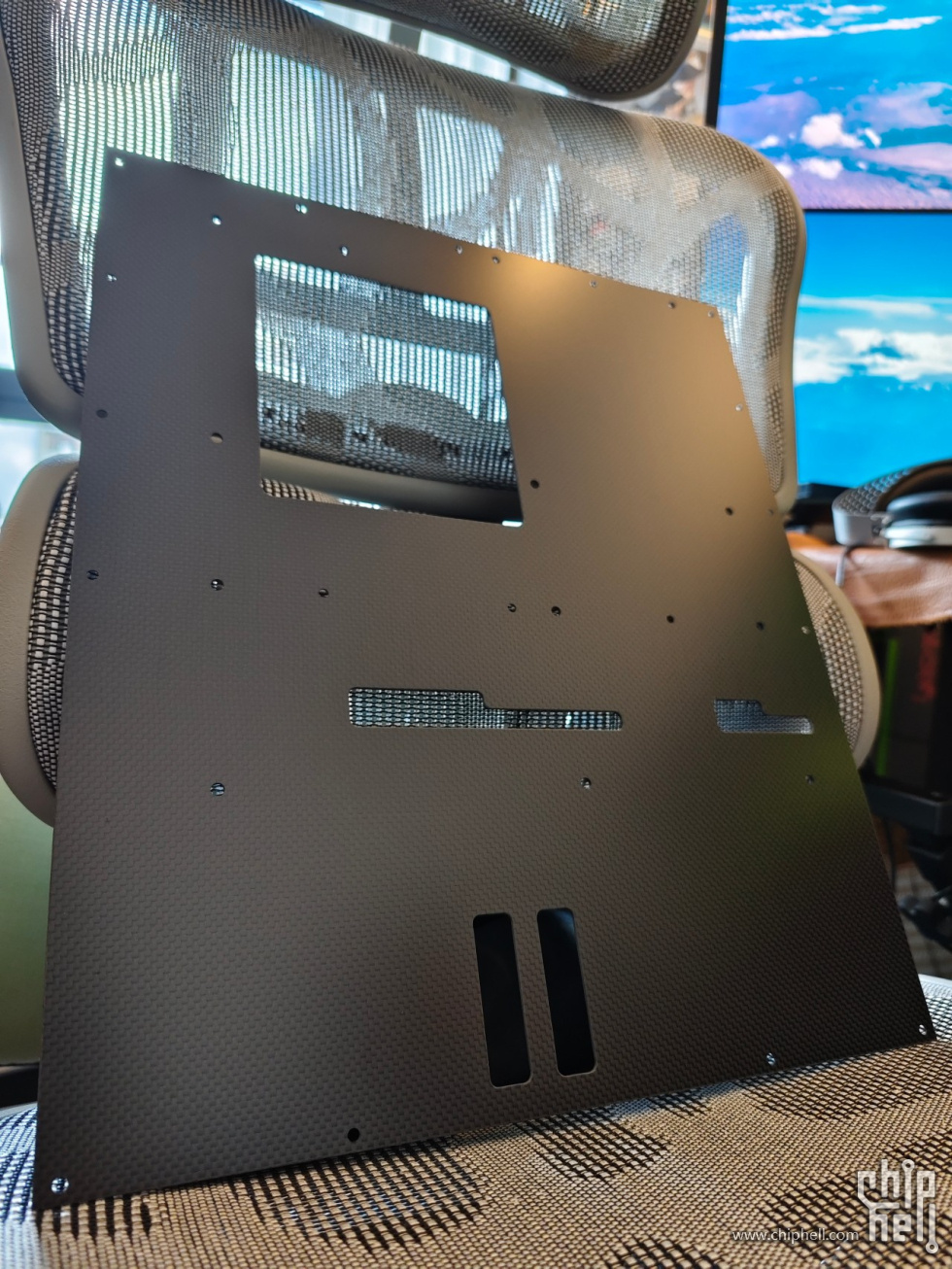

不过主板背板已经到了，2mm碳板的强度远超预期，敲起来确实是钢板动静……

soleck · 发表于 2024-9-10 08:03

那个碳板的价格可以买普通机箱了吧

firebase · 发表于 2024-9-10 08:59

一直对主板挡板那块尺寸不太了解，和主板或者主板定位孔是怎样的相对位置关系，还是说用主板的模型直接配打
另外真富啊，这块碳纤维就不便宜，要是我就舍不得只会搭两三根型材用来给主板固定

大肚飞鱼 · 发表于 2024-9-10 09:13

本帖最后由大肚飞鱼于 2024-9-11 13:20 编辑

楼主厉害。最近我也在做机箱，只做了框架。

JaeZee · 发表于 2024-9-10 10:07

前排围观脑洞仙人，我错认为是顶置了50L水冷的机箱，进来看完心里有亿点点的落差

银月 · 发表于 2024-9-10 10:08

JaeZee 发表于 2024-9-10 10:07
前排围观脑洞仙人，我错认为是顶置了50L水冷的机箱，进来看完心里有亿点点的落差 ...

顶置还是别吧，多吓人

底下加一截塞个大水箱倒是可以的

银月 · 发表于 2024-9-10 10:10

大肚飞鱼发表于 2024-9-10 09:13

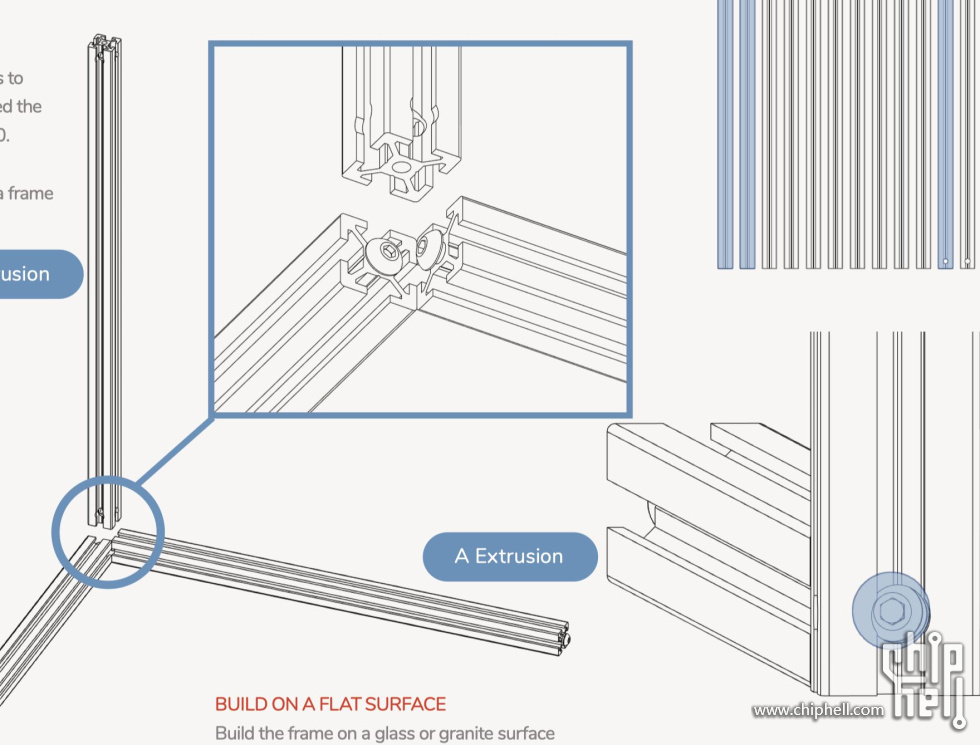

楼主厉害。最近我也在做机箱，只做了框架。求背板与后面板的尺寸图。。。
...

发了，我也是别的地方毛来的

银月 · 发表于 2024-9-10 10:11

firebase 发表于 2024-9-10 08:59
一直对主板挡板那块尺寸不太了解，和主板或者主板定位孔是怎样的相对位置关系，还是说用主板的模型直接配打 ...

挡板那里我直接摆烂了，没考虑位置关系，理论上也是能在atx标准里查到的

Skyrim · 发表于 2024-9-10 10:29

原来简单画过下框架，发现1515连接件不好搞，2020的弄下来体积又太大了，懒得弄了
模型可以在这里找找
https://grabcad.com/library?page ... ent&query=sfx-l

银月 · 发表于 2024-9-10 10:31

Skyrim 发表于 2024-9-10 10:29
原来简单画过下框架，发现1515连接件不好搞，2020的弄下来体积又太大了，懒得弄了
模型可以在这里找找
http ...

真不错，回头给显卡毛个固定挡板

btm309701740 · 发表于 2024-9-10 13:03

2020太粗了，1515的强度也足够，不过1515的配件没有2020种类多

银月 · 发表于 2024-9-10 13:09

btm309701740 发表于 2024-9-10 13:03
2020太粗了，1515的强度也足够，不过1515的配件没有2020种类多

1515的暗藏连接件全都是锌合金的，很致命，明装连接件几乎都比2020贵一半以上……

纠结了很久还是放弃1515了

hitere · 发表于 2024-9-15 01:53

等一手图纸，我想直接做到桌子上

23319858 · 发表于 2024-9-15 06:12

本帖最后由 23319858 于 2024-9-15 06:13 编辑

还是用Itx等退休

fcs15963 · 发表于 2024-9-15 07:58

btm309701740 发表于 2024-9-10 13:03
2020太粗了，1515的强度也足够，不过1515的配件没有2020种类多

纯板材的强度都够了，用六面螺母连接固定就可以

geli · 发表于 2024-9-19 12:05

好箱子啊手艺比我高超NNNN截，羡慕了

Anderson997 · 发表于 2024-9-19 12:14

话说，lz反正正反面要盖起来的，用沃龙那种连接方式就行了啊，省了角件了

银月 · 发表于 2024-9-19 12:17

Anderson997 发表于 2024-9-19 12:14
话说，lz反正正反面要盖起来的，用沃龙那种连接方式就行了啊，省了角件了 ...

我本来打算用玻璃封正面，但打孔没法搞，现在计划弄一块4mm左右的pc板

Anderson997 · 发表于 2024-9-19 12:36

银月发表于 2024-9-19 12:17
我本来打算用玻璃封正面，但打孔没法搞，现在计划弄一块4mm左右的pc板

不用铝板了吗

银月 · 发表于 2024-9-19 12:37

Anderson997 发表于 2024-9-19 12:36
不用铝板了吗

侧透很重要

wuxinkuaiyu · 发表于 2024-9-19 19:09

空气净化滤芯装在哪里呢

hbyc77 · 发表于 2024-10-3 00:23

最好的机箱散热，就是底部全部挖空，把机箱放置在空气净化器顶部出风口。

ooff22 · 发表于 2024-10-3 00:41

还可以装空气净化滤芯 ????那得点赞了.
