衣柜改机柜，求助散热风道布局

wxian

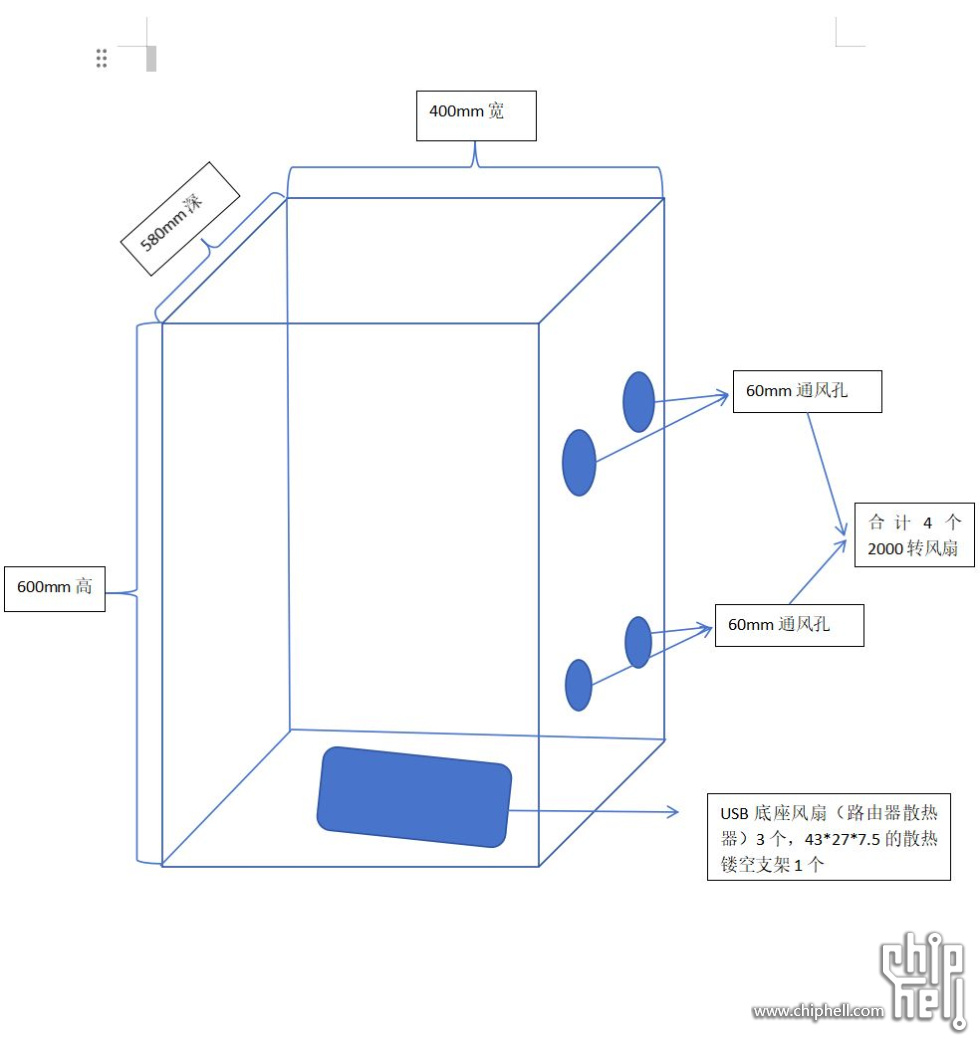

家里有一个群晖923+、一个被动散热的软路由、一个APC BK650M2的UPS电源，因为家里的领导坚决不允许这些设备放在书房桌面上，认为一个吵，另一个破坏了整体的布局，书桌下的镂空柜需要安放交换机和电脑主机，也没有空余位置，经过再三考察，选择在书房储物柜中腾空出了一个600（高）*400（宽）*580（深）的储物格给我做机柜，又因为储物柜是先装好的，所以背面和底部已经通过封板和封口条和地面与墙面都封死了，所以也没办法在背板及底板上开通风，几经周折，在侧板上开了4个600MM的圆孔做通风口（已在橱柜内部贴了防尘网，外部按了通风网孔盖板，1个500MM的圆孔（防止进灰，按了塑料的穿线盖板）做穿线孔。
目前手头有12CM底座式路由器散热器3个（单联1个和双联1个），12CM2000转滚珠散热风扇4个。
求教如何涉及机器布局，能够有效的实现散热。目前柜门关闭的情况下，温度很容易就上到40以上，不知道如何对风扇布局能够有效形成散热通道。




之前是把下面两个孔做进风，上面两个孔做出风，但是群晖的散热是风扇向后吹，好像风扇进风和群晖出风交织在一起了

cuixiang

开孔散热    最好是开200mm  180mm以上的。

风扇大，排热气，需要的转速也就低一些，自然也安静。

自己想办法开大尺寸的方孔（也可以找物业），网上买开好圆孔的铁板或者不锈钢板。

cuixiang

我的情况是将路由器等设备直接放在鞋柜里的，但当初散热也以为12cm的风扇应该足够了。

但后来发现，还是应该用大风扇，低转速的，安静。

黑钢

必须要要风道，没有风道是解决不了散热的问题的。

我也想把我的群晖放进我的电视柜里，然后在电视柜侧面和后面装上进气出出气风扇。但我的电视柜是橡木实木的，不知道挖孔器能挖出一个光滑的洞不。。

cuixiang

黑钢 发表于 2024-9-10 09:01
必须要要风道，没有风道是解决不了散热的问题的。

我也想把我的群晖放进我的电视柜里，然后在电视柜侧面和 ...

一次性挖不出来，挑技术。以前在厂里，看同事在柜子侧面和桌面开过孔。

开完孔后，要抛光、打磨一下（几分钟而已）。

最好再上点光滑的液体（不知道是什么东西，所以说液体）。

cuixiang

黑钢 发表于 2024-9-10 09:01
必须要要风道，没有风道是解决不了散热的问题的。

我也想把我的群晖放进我的电视柜里，然后在电视柜侧面和 ...

家里要是有电钻，买个转接头+开孔器+实木隔板，可以自己试一试。这样最直观

大白兔女乃子

黑钢 发表于 2024-9-10 09:01
必须要要风道，没有风道是解决不了散热的问题的。

我也想把我的群晖放进我的电视柜里，然后在电视柜侧面和 ...

可以的，开孔的工具靠谱就行

zxy2001

换2个 20cm的风扇，或者找个薄一点的台扇机头。12cm不够的

黑钢

zxy2001 发表于 2024-9-10 09:19
换2个 20cm的风扇，或者找个薄一点的台扇机头。12cm不够的

楼主的通风孔只有60mm，换啥风扇都白给。除非上60mm超高转速风扇，但噪音肯定大家都受不了。你让他在衣柜上挖4个12甚至20cm的风扇位，估计他老婆更加要崩溃了。

黑钢

大白兔女乃子 发表于 2024-9-10 09:10
可以的，开孔的工具靠谱就行

我对我自己的手艺一直都是不太信任的，家里人都坚定的认为我是手残党。

vasomax

门别关死留条缝呗

大白兔女乃子

1、前面板开孔器开孔，安装固定风扇。推荐大风扇，可通过调速器调低风扇转速，保证散热和噪音的平衡。
2、品牌型号价格根据个人喜好自定，下面是随便截的图。
开孔器：

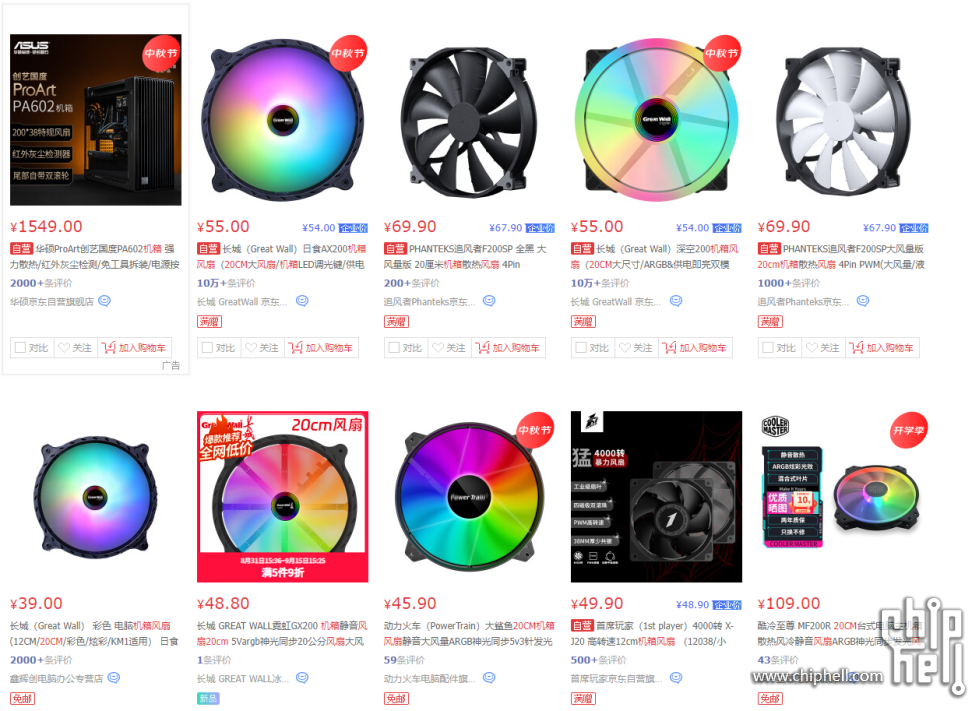

风扇：

调速器：

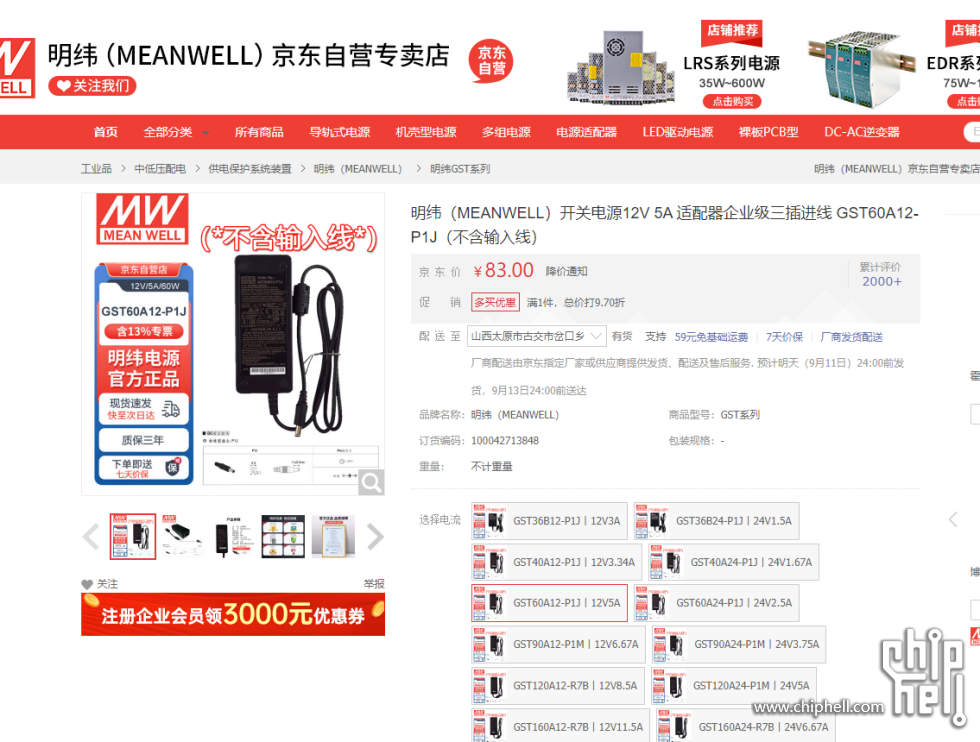

DC适配器：

大白兔女乃子

黑钢 发表于 2024-9-10 09:22
我对我自己的手艺一直都是不太信任的，家里人都坚定的认为我是手残党。 ...

找木工师傅啊。

wxian

黑钢 发表于 2024-9-10 09:21
楼主的通风孔只有60mm，换啥风扇都白给。除非上60mm超高转速风扇，但噪音肯定大家都受不了。你让他在衣柜 ...

你说的太对了，我开四个孔60mm的已经是战战兢兢了

wxian

cuixiang 发表于 2024-9-10 08:58
开孔散热    最好是开200mm  180mm以上的。

风扇大，排热气，需要的转速也就低一些，自然也安静。

开200的孔，外面就没盖板可以遮掩一下了，太大了

wxian

大白兔女乃子 发表于 2024-9-10 09:24
1、前面板开孔器开孔，安装固定风扇。推荐大风扇，可通过调速器调低风扇转速，保证散热和噪音的平衡。
2、 ...

柜子正面一开孔整个柜子就废了啊，只能在侧面开，我看好多人是在背板，但是背面不是已经和墙靠在一起了吗，开了也没有通风的余地啊
另外柜子深度也就是58CM，开20CM的孔，感觉这个板子也差不多快断了。。。

cuixiang

wxian 发表于 2024-9-10 09:33
开200的孔，外面就没盖板可以遮掩一下了，太大了

1、不锈钢防尘网

2、铝合金橱柜透气网鞋柜透气孔装饰盖（尺寸不对），买回来自己想办法装。

cuixiang

wxian 发表于 2024-9-10 09:33
开200的孔，外面就没盖板可以遮掩一下了，太大了

你有装饰板的要求，那么先买装饰板，按照装饰板再开孔、改造。

cuixiang

wxian 发表于 2024-9-10 09:33
开200的孔，外面就没盖板可以遮掩一下了，太大了

你先不要开圆孔，应该开方孔，

淘宝上有带风扇的成品。只是我一下子也找不到。

wxian

cuixiang 发表于 2024-9-10 09:49
你先不要开圆孔，应该开方孔，

淘宝上有带风扇的成品。只是我一下子也找不到。 ...

我去找找

wxian

cuixiang 发表于 2024-9-10 09:45
你有装饰板的要求，那么先买装饰板，按照装饰板再开孔、改造。

开200的孔，只需要一个出风口就可以了，还是需要1个进风一个出风？

cuixiang

wxian 发表于 2024-9-10 09:53
开200的孔，只需要一个出风口就可以了，还是需要1个进风一个出风？

这就不清楚了。。

cuixiang

200mm*200mm的方孔，盖板单独拆下来，四周打玻璃胶固定在柜子上。


装饰用

phliar

我也是衣柜改机柜，散热很重要，三层衣柜我开了6个孔，看你用啥风扇120就开120的孔，140就开140的孔。上面4个装风扇排风，下面2个被动进风，加上过滤棉。夏天还得空调伺候，还加上了风扇控制器，温度低的时候，降低转速以降噪。

chopin1998

CFD 启动！

wxian

cuixiang 发表于 2024-9-10 09:56
200mm*200mm的方孔，盖板单独拆下来，四周打玻璃胶固定在柜子上。

感恩，我刚才也找到一个，我回去研究下，我的柜子还能不能承受开200方孔的伤害ia

wxian

chopin1998 发表于 2024-9-10 10:05
CFD 启动！

CFD是啥？？

MuGuYu

估计群晖往后散热，导致后方积热排不掉
建议把群晖架空，把散热底座放下面
门上的散热孔，下面一排再往下开
通风量不够再加一个
风扇转速可能要调整一下

cuixiang

wxian 发表于 2024-9-10 10:07
感恩，我刚才也找到一个，我回去研究下，我的柜子还能不能承受开200方孔的伤害ia ...

在柜子内侧用木方做骨架，用于承重？

直接放弃用木板做承重的想法？

bestword

在背板上安个窗式空调
