显卡在pcie x4插槽下工作问题

wfking · 发表于 2025-4-29 15:43

请教大佬们一个问题，公司的联想电脑，主板是w680的，pcie x16那条插槽上插了一块rtx2000ada的显卡，想自己再加一块2000ada的显卡在 x4的插槽上，设备管理器里能识别到，可是有感叹号，显示该设备存在问题，windows系统已将其停止使用，在任务管理器里性能页面，也只能看到第一块显卡，显卡肯定没问题，pcie x4槽应该也是好的，试着插了个m2硬盘的转接卡，能正常识别硬盘，难道rtx2000ada不支持x4模式吗？

casc · 发表于 2025-4-29 16:30

百度可知 pic4x8 m2 固态 x2 都可以用

mk5250 · 发表于 2025-4-29 16:54

建议交换下两张卡的位置试试，排除下PCIE槽位和卡的问题

sun3797 · 发表于 2025-4-29 17:09

驱动安装一下呗。bios恢复一下，有的时候pcie选择了存储会对支持设备有些影响试试吧

一个人的世界 · 发表于 2025-4-29 17:44

本帖最后由一个人的世界于 2025-4-29 17:45 编辑

你的这个卡有没有外接电源？如果没有外接供电，你的PCIE*4的插槽能提供70W的供电能力？一般设计中PCIE*4插槽是只提供25W供电能力的。PCIE规范中并不是所有长度的PCIE插槽都能提供75W的电力的。

wfking · 发表于 2025-4-29 17:49

一个人的世界发表于 2025-4-29 17:44
你的这个卡有没有外接电源？如果没有外接供电，你的PCIE*4的插槽能提供70W的供电能力？一般设计中PCIE*4插 ...

显卡没有外接电源，你这么一说倒真有可能是pcie*4插槽供电不足引起的

zhuifeng88 · 发表于 2025-4-29 18:13

按照标准, x4插槽供电能力是25w

loie · 发表于 2025-4-29 18:25

供电不足吧

一个人的世界 · 发表于 2025-4-29 19:08

本帖最后由一个人的世界于 2025-4-29 19:10 编辑

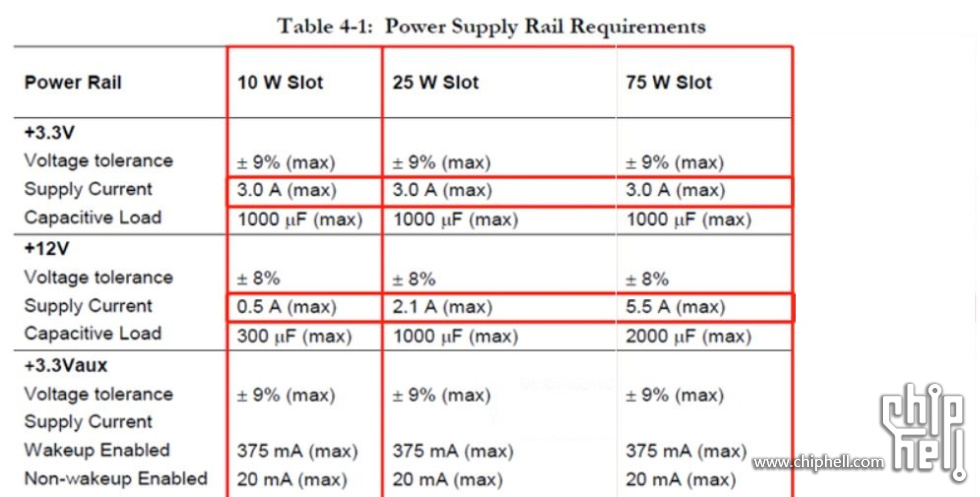

找了下这个图一般PCIE*1是10W PCIE*4是25W 全长度的有可能提供75W供电能力

wfking · 发表于 2025-4-29 19:13

一个人的世界发表于 2025-4-29 19:08
找了下这个图一般PCIE*1是10W PCIE*4是25W 全长度的有可能提供75W供电能力

谢谢！

一个人的世界 · 发表于 2025-4-29 19:21

wfking 发表于 2025-4-29 19:13
谢谢！

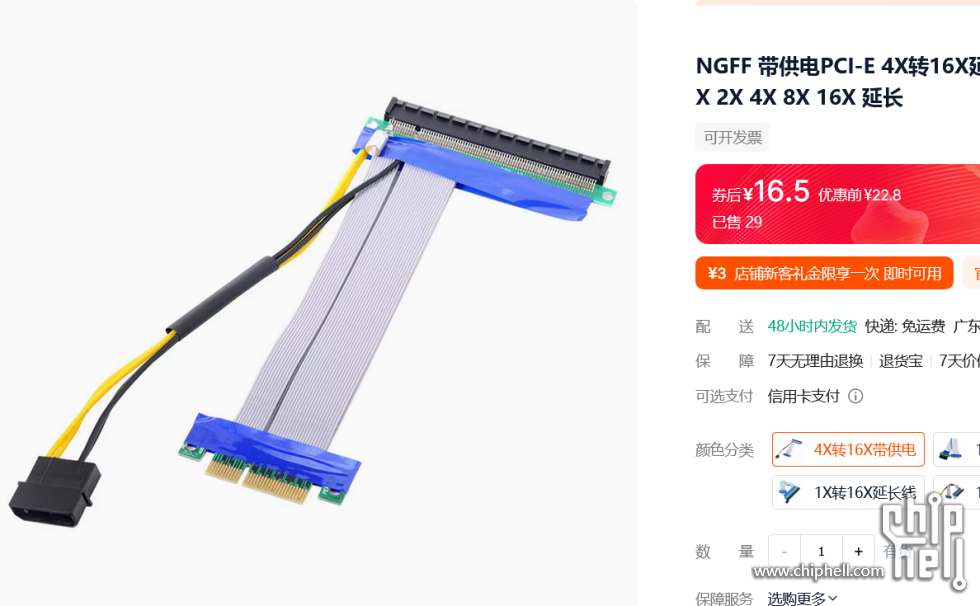

这个东西可以解决供电问题

wfking · 发表于 2025-4-29 19:37

一个人的世界发表于 2025-4-29 19:21
这个东西可以解决供电问题

这种大4pin的能提供多少瓦的供电能力啊

认真丶对待 · 发表于 2025-4-29 20:39

撞头像了

一个人的世界 · 发表于 2025-4-29 21:22

本帖最后由一个人的世界于 2025-4-29 22:25 编辑

wfking 发表于 2025-4-29 19:37
这种大4pin的能提供多少瓦的供电能力啊

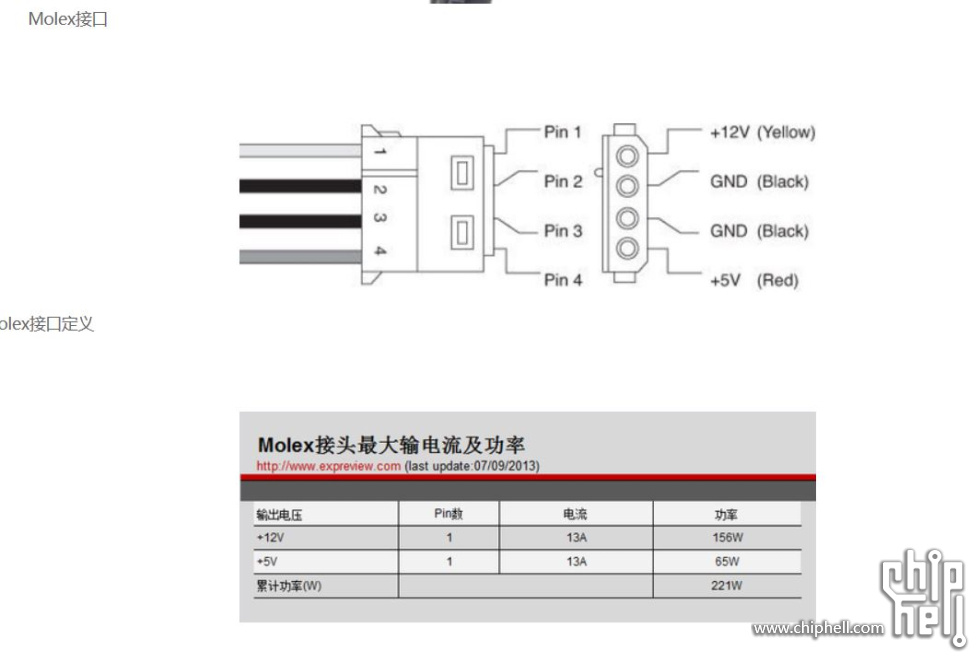

PCIE只使用了大4P的12V 按照下图中的标准就是156W的供电能力。但是考虑到PCIE插槽针脚一共也只有5个12V针脚，还是需要按照12V电流最大值5.5A的标准来使用。
超过一点点估计不会有太大问题，完全按照156W标准去使用会有PCIE插槽针脚电流过大导致出问题的风险。

wfking · 发表于 2025-4-29 21:24

一个人的世界发表于 2025-4-29 21:22
PCIE只使用了大4P的12V 按照下图中的标准就是156W的供电能力。

好的，谢谢！

PPXG · 发表于 2025-4-30 09:27

一个人的世界发表于 2025-4-29 19:08
找了下这个图一般PCIE*1是10W PCIE*4是25W 全长度的有可能提供75W供电能力

PCIE的+12V和+3.3V供电全部来源于前11对引脚，再带上X1部分的引脚已经有了足够的GND，从X1到X16增加的只有GND 差分信号线检测线，完全没有配置额外的供电输入，所以PCISIG为啥给x1到x8卡继续维持以前的25W max规定只给x16开放到了75W

猪头小队长 · 发表于 2025-4-30 09:31

单位电脑原本就是用来工作的，和家用PC不同，兼容性约等于0
插上去能不能用只有你自己慢慢折腾试验

yangzi123aaa20 · 发表于 2025-4-30 09:37

PPXG 发表于 2025-4-30 09:27
PCIE的+12V和+3.3V供电全部来源于前11对引脚，再带上X1部分的引脚已经有了足够的GND，从X1到X16增加的只 ...

说明他们对主板的供电能力有b数

土星实验室 · 发表于 2025-4-30 09:59

我的RX6400在PCIe x8槽不工作，必须x16，但它就是个x4的垃圾货

basiak · 发表于 2025-4-30 11:40

pcei3.0还是4.0，5.0啊？
运行一下 lspci -vv 看看状态

一个人的世界 · 发表于 2025-4-30 18:05

PPXG 发表于 2025-4-30 09:27
PCIE的+12V和+3.3V供电全部来源于前11对引脚，再带上X1部分的引脚已经有了足够的GND，从X1到X16增加的只 ...

PCIE规范中关于电源的供给有一定的规范，并不是引脚决定一切，需要PCIE插槽和PCIE卡通过一定的模式协商，PCIE卡发出我需要70W功率的要求，PCIE插槽回应我只允许提供25W功率。协商失败，停止工作。这个是早就定好的设计规范，PCIE卡可以不协商，但是这样就要保证绝对不超过功率要求，不然烧主板了是会被索赔的。

你要考虑这个是电脑的主板的PCIE插槽和电脑的PCIE卡，是可以通过各种协议，规范，BIOS来控制各种参数协商的，不是有引脚就傻大粗直接使命用的。

PPXG · 发表于 2025-4-30 18:15

一个人的世界发表于 2025-4-30 18:05
PCIE规范中关于电源的供给有一定的规范，并不是引脚决定一切，需要PCIE插槽和PCIE卡通过一定的模式协商， ...

那看来现在大部分主板的x8供电能力已经不止25W了，RTX2000Ada只给了4.0x8，但是无外接供电的情况下给到了70W的TGP
