12V-2X6插头端子到底该不该并联？

menuu

看了翼王这个后我测试了手里的三根 8Pin转16Pin 转接线
三根线分别是 映众5070ti 双8转16 以及 微星5090魔龙与华硕5090夜神送的四8转16
测试结果是所有三根线全是并联的。
按照这视频的说法这样不是好事，但难道是所有显卡厂商标配的线都错了？

后续又测了测视频都在夸的海韵线 发现海韵送的16Pin弯头线也是并联的……

zhjook

其实 就是  功率  太大 ，超出端子  能力极限了 ， 电流 密度 太 集中了

万病不侵

双16PIN是很好的解决方案，比如影驰5090D，一个接口满载才30几度相当于非双16PIN显卡待机接口温度
但也要插好才好，这个线是史上最垃圾的设计

InuYasha

只能说设计这个端口的人太傻叉

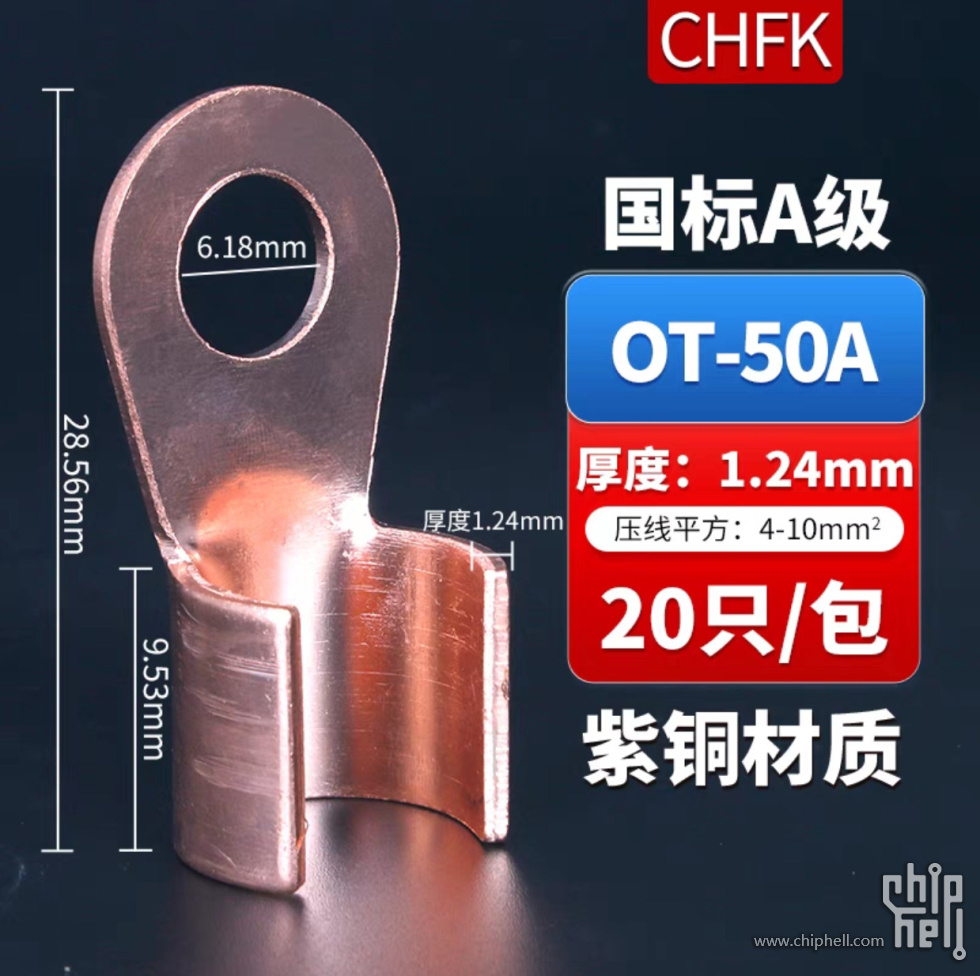

真正能过50A电流的接口长这样

menuu

万病不侵 发表于 2025-6-28 06:33
双16PIN是很好的解决方案，比如影驰5090D，一个接口满载才30几度相当于非双16PIN显卡待机接口温度
但也要插 ...

我主要是想吐槽按照翼王这视频里说的不该并联。
那包括他视频里一直夸奖的海韵在内，几乎在售厂商生产与标配的都错了。

万病不侵

InuYasha 发表于 2025-6-28 08:00
只能说设计这个端口的人太傻叉
真正能过50A电流的接口长这样

这随便一个10A的高20CM左右，宽10CM左右，那做成显卡16PIN，差不多接口和显卡一样大小了，16PIN的12个端子才多小，连它的百分之一都不如吧

Bento

公版显卡插座就是并联的，我是感觉线材并联的阻值和散热比单线的更好控制一点？所有线到端口都是压接的，这部分的接触也不容易出现局部接触不良，就相当于两根线了？

毕竟控制端口精度比又控制线又控制端口精度来的容易一点？一个整体也不容易出现端口深度参差不齐的问题

InuYasha

万病不侵 发表于 2025-6-28 15:20
这随便一个10A的高20CM左右，宽10CM左右，那做成显卡16PIN，差不多接口和显卡一样大小了，16PIN的12个端 ...

有没有一种可能这玩意儿本身就能跑50A，不用做16PIN?只要正负两个就完事了

万病不侵

InuYasha 发表于 2025-6-28 18:46
有没有一种可能这玩意儿本身就能跑50A，不用做16PIN?只要正负两个就完事了 ...

能做50A，之后呢？你没看到它大小？高20CM，宽10CM
这么大一个端子放哪？

InuYasha

万病不侵 发表于 2025-6-28 20:06
能做50A，之后呢？你没看到它大小？高20CM，宽10CM
这么大一个端子放哪？

你能告诉我你这个尺寸是从哪儿冒出来的不？
20cm?你是不是对尺寸没一点儿概念？

jjq00812

感觉是并联好，可以均流

万病不侵

InuYasha 发表于 2025-6-28 20:37
你能告诉我你这个尺寸是从哪儿冒出来的不？
20cm?你是不是对尺寸没一点儿概念？
...

看错单位了 哈哈

Flanker

如果两端接口处不做并联，上机之后12v-2x6的6路里面某1路的线缆电阻+两端接口针脚的接触电阻之和，跟其它几路电阻之和比较后决定了每1路线缆和接口处的电流，每1路两头接口针脚和中间线是绑定的，烧了可能一起烧

如果两端接口处做了并联，上机之后因为在两端接口处有汇总，某1路线上电流只由线上电阻决定，两端接口每pin的电流由针脚的接触电阻决定，两头接口和中间线各自独立，自己有问题自己承担

这么想的话，夜神如果配了接头做并联的线，它那个检测就只是监测经过显卡端接口针脚的电流，电源端接口没插好或者某一路线阻特别高它也是监测不到的

Mufasa

menuu 发表于 2025-6-28 14:46
我主要是想吐槽按照翼王这视频里说的不该并联。
那包括他视频里一直夸奖的海韵在内，几乎在售厂商生产与 ...

从均流的角度说，不应该并联。

长导线的电阻充当了均流电阻的作用，即使接插件那边接触情况有差异，最终的电流会差不多。

如果并联，就是完全按照接插件的接触电阻分配，一个没接触好，剩下的承载电流大幅增加。

Mufasa

InuYasha 发表于 2025-6-28 20:37
你能告诉我你这个尺寸是从哪儿冒出来的不？
20cm?你是不是对尺寸没一点儿概念？
...

这种端子，目前我买过的，凤凰 这个牌子质量最好。
其他有可能通50A电流会发热，但没显卡那个插头发热明显。

这种工业机器用的50A端子，通100A电流都可以坚持好一会。
它是慢慢变热，有足够的反应时间，开关跳闸，或者人工断电。

显卡那个端子，没有余量。
通50A电流迅速发热，然后达到热稳定状态，大概50-60度。
60度以上时间久了，塑料就会变形，接触情况变得更差，恶性循环。

menuu

Flanker 发表于 2025-6-28 22:05
如果两端接口处不做并联，上机之后12v-2x6的6路里面某1路的线缆电阻+两端接口针脚的接触电阻之和，跟其它几 ...

这么看的话 感觉包括翼王自己做的电流检测器也受到并联线影响。
而且市面上可能就不存在不是并联的品牌电源标配的线。
并联或许是某个上游的设计规范？

Flanker

menuu 发表于 2025-6-28 22:48
这么看的话 感觉包括翼王自己做的电流检测器也受到并联线影响。
而且市面上可能就不存在不是并联的品牌 ...

两个解决方法，要么他的智能线两头不做并联，这样每一路的监测可以管到这一路的线和两头

要是智能线两头做了并联，很可能以后就是夜神那样监测显卡端接头每pin电流，智能线实际就监测线上电流，电源端接头每pin电流由电源厂家做监测

yuyukodesu

不是有UP主还有自己改XT60 90的接头嘛，那个才稳定哈哈哈哈
