有没有做过机箱前置IO接口PCB的大佬，请教一下USB 19Pin VBUS和GND接线的问题

Terrorhurtz

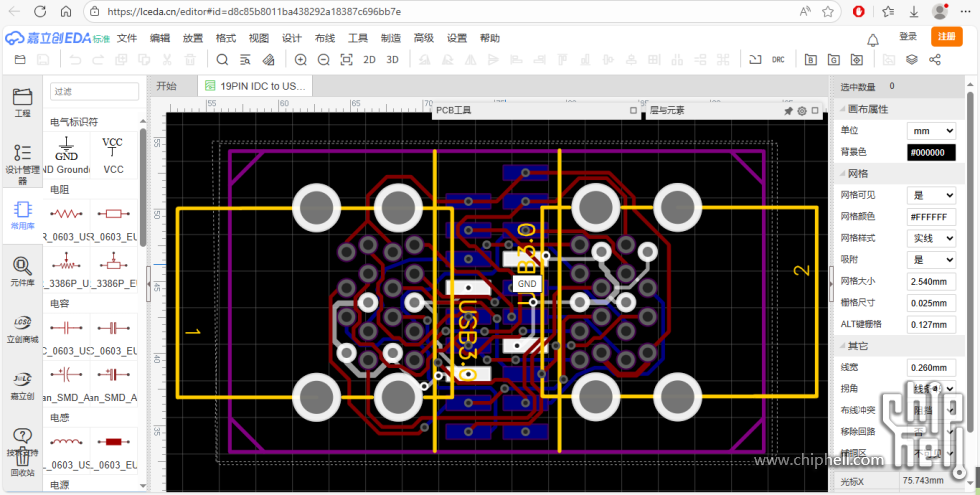

如题，我想做一块这样的PCB（如上图），现在遇到两个问题：

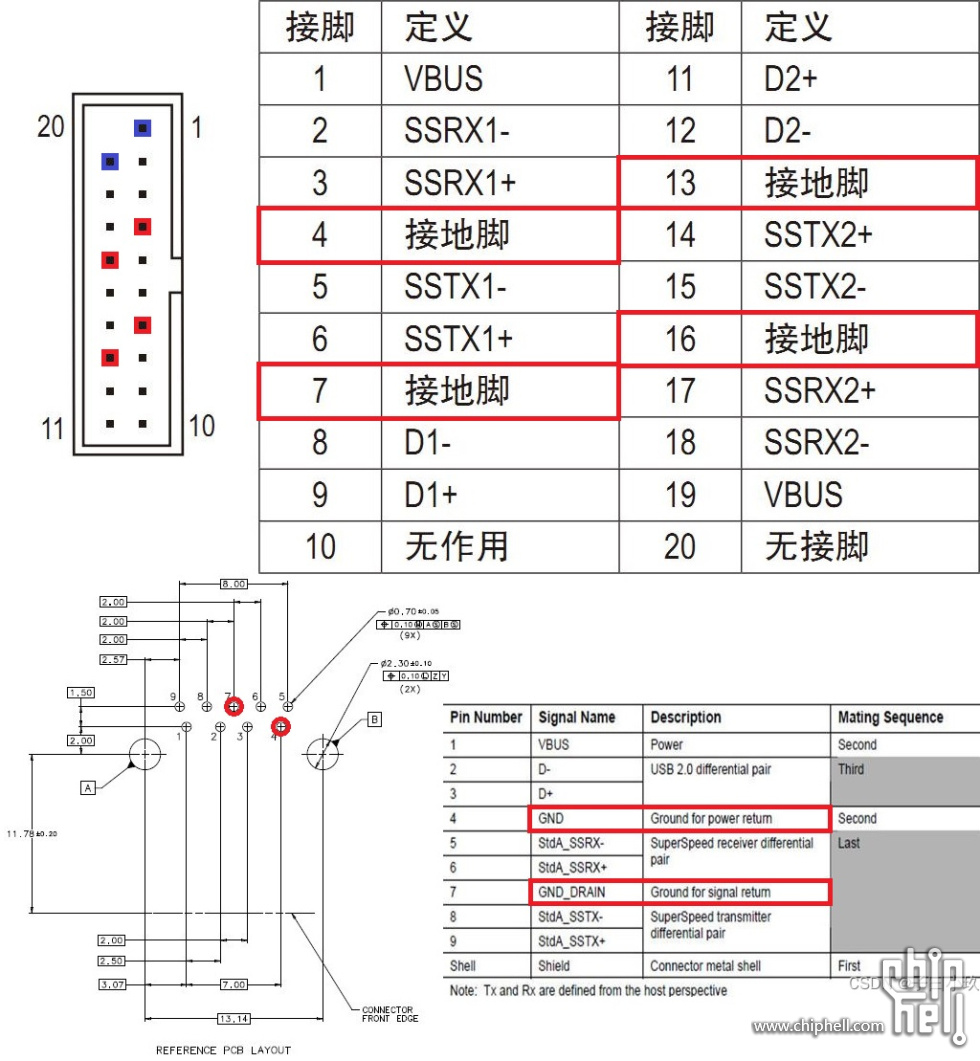

一个是19Pin接口上的两个VBUS需要区分吗？（如下图）是各自连一个USB母座还是全部连在一起？

还有一个是19Pin接口上的四个GND需要区分吗？（如下图）USB母座上的两个GND查到的资料一个是信号接地，一个是供电接地，跟19Pin上的四个GND要怎么接？

希望大佬能帮忙解答一下，不胜感激

zhao1999250

对于USB Type-A（或转接）的主板来讲，Vbus就是5V，在主板端就是接在一起的，你要是不想接一起也行，PCB宽度给够就行（按1A-40mil给）
GND两个是屏蔽地两个是电源地，都接在一起即可，还不至于需要考虑单端接地的问题，一般都是双端接地，屏蔽地主要是给USB3.0的高速差分信号做屏蔽层，让内部的线芯里的高速差分信号有个紧密贴合的回流路径，和PCB的参考平面是差不多的

zhjook

可以不用区分 ，可以直接 连  一起， 但是 正规 走线的时候 vbus 是分开，还要加上自恢复保险电阻或 保险丝 ，防止 烧掉设备，有条件可以给 信号线 加上ESD 二极管消除静电 和尖峰

数据线不要 乱走 ， d+ d- 要 做 差分对 ，有条件还要计算一下 特性阻抗，匹配 90ohm 或100   保证高速USB信号传输质量

Terrorhurtz

zhao1999250 发表于 2025-8-16 09:09
对于USB Type-A（或转接）的主板来讲，Vbus就是5V，在主板端就是接在一起的，你要是不想接一起也行，PCB宽 ...

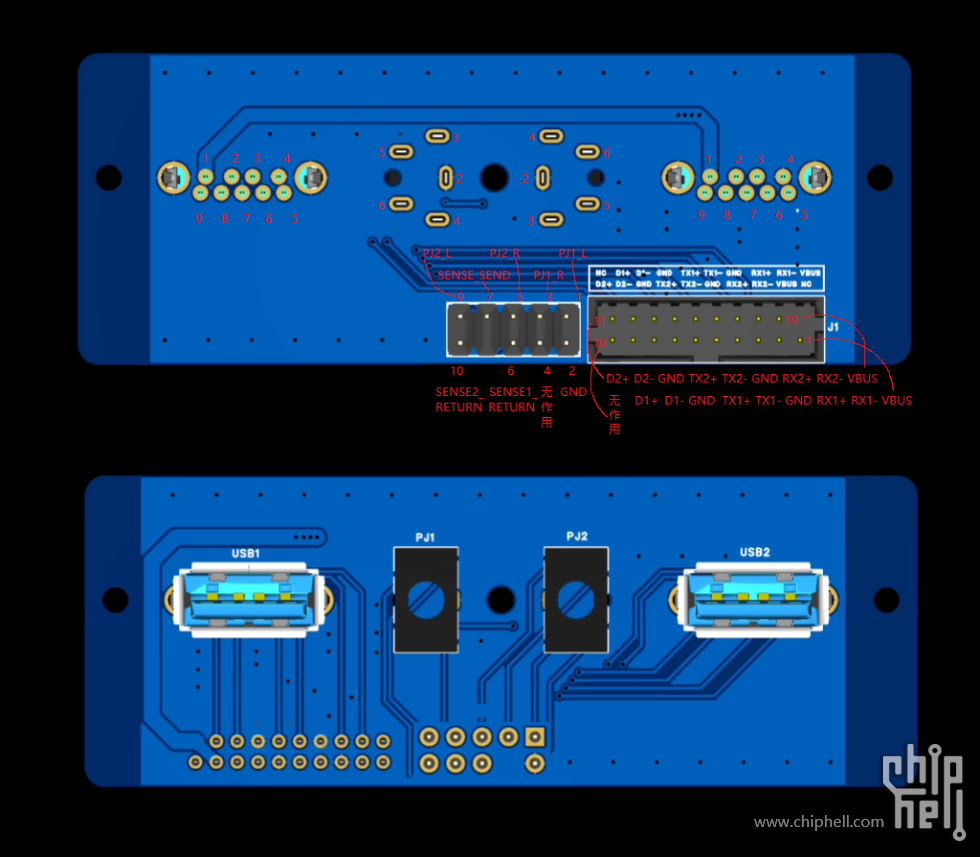

感谢回复，大佬您说的可以把GND都接在一起是像这样接吗？
https: oshwhub.com/serando/zhu-ban-usb-zhuan-jie-tou

Terrorhurtz

zhjook 发表于 2025-8-16 10:56
可以不用区分 ，可以直接 连  一起， 但是 正规 走线的时候 vbus 是分开，还要加上自恢复保险电阻或 保险丝 ...

感谢指导，按道理是不是SSRX+ SSRX-和SSTX+ SSTX-也同样要做差分对？

zhao1999250

Terrorhurtz 发表于 2025-8-17 09:41
感谢回复，大佬您说的可以把GND都接在一起是像这样接吗？
https: oshwhub.com/serando/zhu-ban-usb-zhuan ...

看的我脑溢血了。。。差分信号你是一点都不走差分对啊。。。。。。。。。

Terrorhurtz

zhao1999250 发表于 2025-8-17 10:12
看的我脑溢血了。。。差分信号你是一点都不走差分对啊。。。。。。。。。 ...

不是这是我网上找的，主要是参考他GND的接法，不知道对不对差分对之前确实没注意，隔行如隔山啊，我回头要改的

zhjook

Terrorhurtz 发表于 2025-8-17 09:41
感谢回复，大佬您说的可以把GND都接在一起是像这样接吗？
https: oshwhub.com/serando/zhu-ban-usb-zhuan ...

你这是个 啥啊   ，一塌糊涂

Terrorhurtz

zhjook 发表于 2025-8-17 12:06
你这是个 啥啊   ，一塌糊涂

这个是我网上找到的别人的项目，主要是想知道GND可不可以像他这样接

zhjook

Terrorhurtz 发表于 2025-8-17 14:12
这个是我网上找到的别人的项目，主要是想知道GND可不可以像他这样接

一般来说 地线 是 可以 通联 的，但是有些情况要注意 地平面  的作用和 完整性， 还有回流路径 避免产生 环路

你上面 蓝色 那个 勉强 还行， 优化一下 差分 线 ， 把 音频 的  部分 和 USB  gnd    分隔开 ，变成  两个 独立部分 ，避免 USB 干扰 进入音频

zhjook

Terrorhurtz 发表于 2025-8-17 14:12
这个是我网上找到的别人的项目，主要是想知道GND可不可以像他这样接

你吧 第一个 链接开源  发出来，五分钟跟你修 一下

laronz

这种数据信号线还是建议用成品吧，淘宝上应该有适应这种的成品线，设计下PCB直焊接固定孔，头和线一体的

zhao1999250

Terrorhurtz 发表于 2025-8-17 10:18
不是这是我网上找的，主要是参考他GND的接法，不知道对不对差分对之前确实没注意，隔行如隔山啊，我回头 ...

可以接一起，但是要用铺铜，不然阻抗太大，而且也没法给高速线做回流路径了

Mufasa

GND全部接一起

Vbus随意，我是分开走的。

D+ D- 不需要太严格的差分

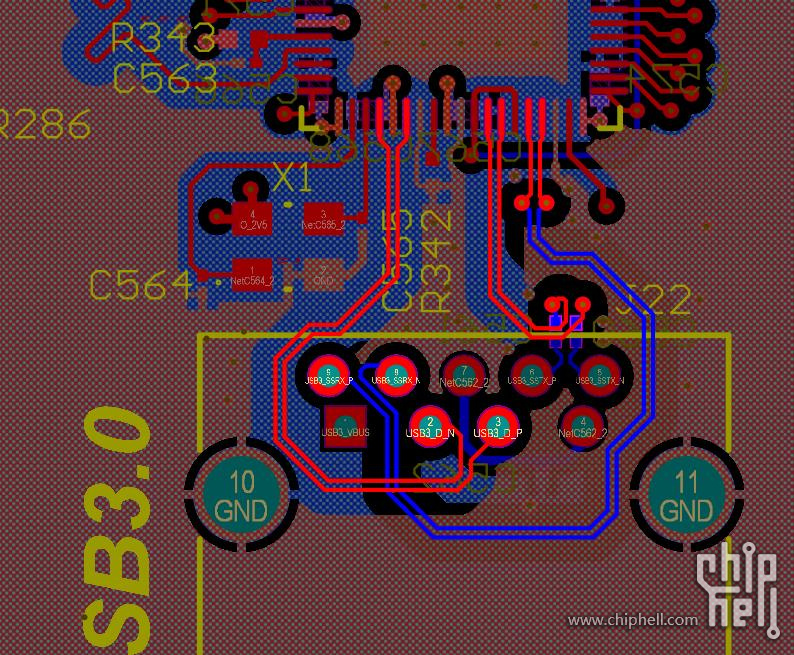

SS（3.0）的差分线需要严格差分画法
